2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第十六单元 电压电阻
专题47 电压电阻单元对点难题训练
考点1：电压
1. （2022湖南郴州）下列说法符合实际情况的是（ ）
A. 人体安全电压不高于36V
B. 一个鸡蛋的重力约为5N
C. 水的密度为4.2×103kg/m3
的
D. 电磁波在真空中 传播速度是340m/s
2.（2022湖南怀化） 如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，
电流表无示数，则其原因可能是（ ）
A. 短路 B. 断路 C. 短路 D. 断路
3. （2022黑龙江龙东）请你仔细观察并分析电路图，下列说法正确的是（ ）
A. 两灯串联，两电压表示数相同 B. 两灯并联，两电压表示数不同
C. 两灯串联，两电压表示数不同 D. 两灯并联，两电压表示数相同
4.（2021哈尔滨）下列对生活中一些物理量的估计，最接近实际值的是（ ）
A. 人感觉舒适的环境温度约为50℃
B. 一本初中物理课本的质量为50kg
C. 一节干电池的电压为1.5V
D. 一名中学生的身高为16.5m
5.如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L 两端时，电压表有示数。则电路故障是（ ）
1
A. 灯L 短路 B. 灯L 短路 C. 灯L 断路 D. 灯L 断路
1 2 1 2

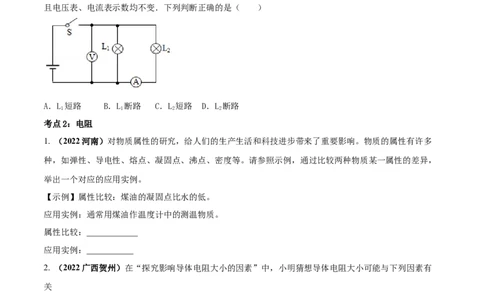

6.在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，
且电压表、电流表示数均不变．下列判断正确的是（ ）
A．L 短路 B．L 断路 C．L 短路 D．L 断路
1 1 2 2
考点2：电阻
1. （2022河南）对物质属性的研究，给人们的生产生活和科技进步带来了重要影响。物质的属性有许多
种，如弹性、导电性、熔点、凝固点、沸点、密度等。请参照示例，通过比较两种物质某一属性的差异，
举出一个对应的应用实例。
【示例】属性比较：煤油的凝固点比水的低。
应用实例：通常用煤油作温度计中的测温物质。
属性比较：____________
应用实例：___________
2. （2022广西贺州）在“探究影响导体电阻大小的因素”中，小明猜想导体电阻大小可能与下列因素有
关
A、导体的材料 B、导体的长度 C.导体的横截面积
为了验证上述猜想，他用如图甲所示的器材进行实验，编号①②③是镍铭合金导体，④是锰铜导体。（1）______状态。

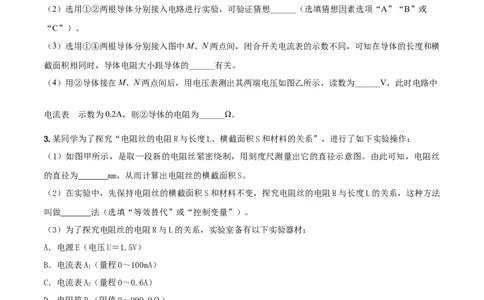

（2）选用①②两根导体分别接入电路进行实验，可验证猜想______（选填猜想因素选项“A”“B”或
“C”）。
（3）选用①④两根导体分别接入图中M、N两点间，闭合开关电流表的示数不同，可知在导体的长度和横
截面积相同时，导体电阻大小跟导体的______有关。
（4）用②导体接在M、N两点间后，用电压表测出其两端电压如图乙所示，读数为______V，此时电路中
的
电流表 示数为0.2A，则②导体的电阻为______Ω。
3.某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下实验操作：
（1）如图甲所示，是取一段新的电阻丝紧密绕制，用刻度尺测量出它的直径示意图。由此可知，电阻丝
的直径为 mm，从而计算出电阻丝的横截面积S。
（2）在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L的关系，这种方法
叫做 法（选填“等效替代”或“控制变量”）。
（3）为了探究电阻丝的电阻R与L的关系，实验室备有以下实验器材：
A．电源E（电压U＝1.5V）
B．电流表A（量程0～100mA）
1
C．电流表A（量程0～0.6A）
2
D．电阻箱R（阻值0～999.9Ω）
0
E．待测电阻丝R（阻值约为10Ω）
F．开关一个，导线若干，则：
（4）为了提高实验的精确程度，在实验中电流表应选的是 （选填器材前的字母代号）。
（5）把电阻丝拉直后，将其两端固定在刻度尺的接线柱a和b上，在电阻丝上夹一个金属夹P，移动金属
夹P的位置，就可改变接入电路中金属丝的长度L，把这些实验器材按乙图的电路连接起来。闭合开关S
前，电阻箱的阻值应调整到 Ω。
（6）闭合开关S后，将电阻箱调到适当位置不动，多次改变金属夹P的位置，得到多组I、L的数据。根据实验测量数据在坐标平面内，以电流的倒数1/I为纵坐标、电阻丝的长度L为横坐标，得出图象如图丙
所示，根据实验图象说明，横截面积S相同的同种材料的电阻丝，接入长度L越长，电流I越小，电阻R
。
（7）该电阻丝1cm长度的阻值为 Ω。

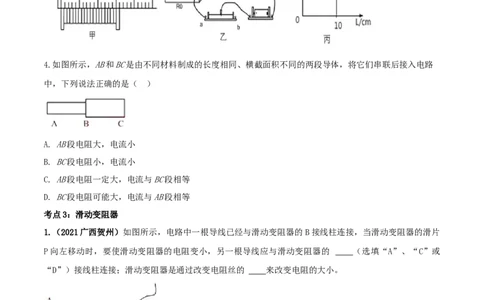

4.如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路
中，下列说法正确的是（ ）
A. AB段电阻大，电流小
B. BC段电阻小，电流小
C. AB段电阻一定大，电流与BC段相等
D. BC段电阻可能大，电流与AB段相等
考点3：滑动变阻器
1.（2021广西贺州）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片
P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 （选填“A”、“C”或
“D”）接线柱连接；滑动变阻器是通过改变电阻丝的 来改变电阻的大小。
2.现将图中的滑动变阻器连入电路中的M、N两点间．(1)要求滑片P向右移动时，电流表A的读数变小，应如何接线？
(2)若d、b接线柱分别与M、N相连接，则滑片P向右移动时，电灯的亮度如何变化？
