动态电路的分析
动态电路的分析主要分以下几种类型
1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测
通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。
2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出
电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。

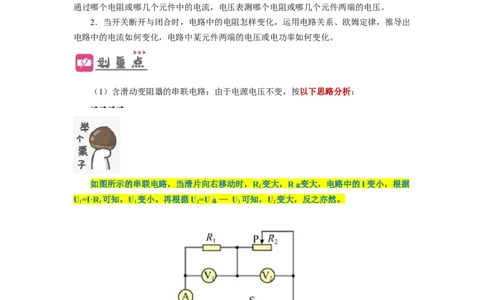

（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：
→→→→
如图所示的串联电路，当滑片向右移动时，R 变大，R 变大，电路中的I变小，根据
2 总
U=I·R 可知，U 变小。再根据U=U — U 可知，U 变大，反之亦然。
1 1 1 2 总 1 2
总结：在串联电路中，电阻越大分压能力越强，所以当滑动变阻器增大连入电路的阻
值时，滑动变阻器两端的电压变大。
【典例1】如图甲所示是健身蹦床，原理图如图乙所示。电源电压不变，R 为定值电阻，
1压力传感器R的阻值随压力增加而减小。在运动者从与蹦床接触至下落到最低点过程中，
下列说法中正确的是（ ）
A．电流表A的示数逐渐变小，电压表V的示数逐渐变大
B．R 消耗的功率逐渐变大，整个电路消耗的功率逐渐变大
1
C．电压表V与电流表A示数的比值逐渐变小
D．运动员在这个过程中，动能持续增大

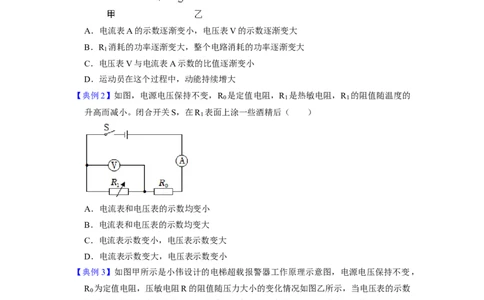

【典例2】如图，电源电压保持不变，R 是定值电阻，R 是热敏电阻，R 的阻值随温度的
0 1 1
升高而减小。闭合开关S，在R 表面上涂一些酒精后（ ）
1
A．电流表和电压表的示数均变小
B．电流表和电压表的示数均变大
C．电流表示数变小，电压表示数变大
D．电流表示数变大，电压表示数变小
【典例3】如图甲所示是小伟设计的电梯超载报警器工作原理示意图，电源电压保持不变，
R 为定值电阻，压敏电阻R的阻值随压力大小的变化情况如图乙所示，当电压表的示数
0
超过设定值时会自动报警。闭合开关，当有人进入电梯后，下列说法正确的是（ ）
A．压敏电阻R 的阻值变大 B．通过电路的电流变小C．电压表示数变大 D．电路消耗的总功率变小
【典例4】如图为某实验小组设计的电路，电源电压和灯丝电阻始终保持不变。闭合开关
S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的
是（ ）
A．电压表V 的示数变小
1
B．电流表A的示数变小
C．电压表V 与V 的示数之和不变
1 2
D．若电压表V 突然短路，则小灯泡变亮
1

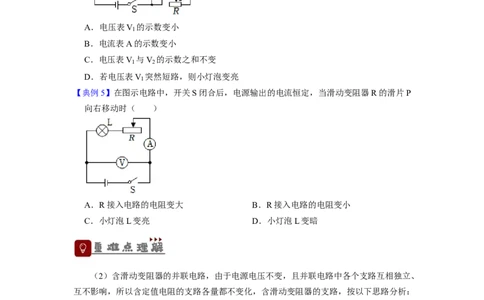

【典例5】在图示电路中，开关S闭合后，电源输出的电流恒定，当滑动变阻器R的滑片P
向右移动时（ ）
A．R接入电路的电阻变大 B．R接入电路的电阻变小
C．小灯泡L变亮 D．小灯泡L变暗
（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、
互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：
→→→
U
2
如图所示，当R 滑片向右移动时，R 变大，U 不变，根据I = 可知，I 变小。根据
2 2 2 2 R 2
2
并联电路各支路电压相等且等于电源电压可知，U 不变，R 不变，所以I 不变。然后根据I
1 1 1=I +I 可知，I 变小。
总 1 2 总
总结：并联电路中，各支路互不影响，改变其中一条支路的电阻不影响其他支路，除
非将某一条支路短路，则整个电路被短路。
【典例1】在如图所示的电路中，电源电压保持不变。闭合开关 S，当滑动变阻器的滑片P
向右移动时，变大的是（ ）
A．电压表V的示数
B．电流表A的示数
C．电压表V示数与电流表A 示数的比值
1
D．电流表A 示数与电流表A示数的比值
1
【典例2】如图所示电路中，电源电压保持不变，其中R 为定值电阻，R 为滑动变阻器，
1 2
当开关闭合后，滑动变阻器的滑片 P 向左滑动少许的过程中，下列说法正确的是
（ ）
A．电流表A 示数将变大
2
B．电压表示数将变小
C．电压表与电流表A 的示数之比将变小
1
D．若滑动变阻器一直向左滑动，电流表A 会烧坏
2【典例3】如图所示电路，电源电压不变。闭合开关后，当滑动变阻器的滑片P向右滑动
时（ ）
A．两表的示数都减小
B．两表的示数都不变
C．电压表的示数减小，电流表的示数增大
D．电压表的示数不变，电流表的示数减小
【典例4】如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器R 的滑片P
2
由最右端向中点滑动的过程中，下列说法正确的是（ ）
A．电压表V的示数变大，电流表A 的示数变小
2
B．电流表A 的示数与电流表A 的示数的差值不变
2 1
C．电压表V的示数与电流表A 的示数的积变大
2
D．电压表V的示数与电流表A 的示数的比值变小
1
【典例5】如图所示，电源电压不变，闭合开关后，滑动变阻器的滑片P向右端滑动，下
列说法正确的是（ ）
A．R 两端的电压变大，流过R 的电流变小
2 2
B．电流表示数不变，电压表示数不变
C．R 消耗的电功率变小
1
D．电路消耗的总功率变大一、单选题
1．如图，电源电压保持不变，R 是定值电阻，R 是热敏电阻，R 的阻值随温度的升高而减
0 1 1
小。闭合开关S，在R 表面上涂一些酒精后（ ）
1
A．电流表和电压表的示数均变小
B．电流表和电压表的示数均变大
C．电流表示数变小，电压表示数变大
D．电流表示数变大，电压表示数变小
2．如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动
时，变大的是（ ）
A．电流表A 的示数 B．电流表A 的示数
1 2
C．电压表V示数与电流表A 示数的比值 D．电压表V示数与电流表A 示数的比值
1 2
3．如图所示，电源电压为 保持不变。开关S闭合，将滑动变阻器滑片P由中点位置向
右移动的过程中，电流表A的示数变化了 ，下列说法正确的是（ ）
A．电流表 A 的示数变大
1
B．电压表V的示数变小
C．滑动变阻器的最大阻值为
D．电压表V示数与电流表A 示数的乘积不变
14．如图所示的电路，R 为滑动变阻器、R 为定值电阻，电源两端的电压保持不变。闭合开
1 2
关S，将滑动变阻器的滑片P从a端向b端移动过程中，以下判断不正确的是（ ）
A．R、R 串联
1 2
B．电流表示数变大
C．电压表V 的示数与电流表的示数比值变小
2
D．电压表V 的示数与电压表V 的示数之和不变
1 2
5．在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移
动的过程中，变大的是（ ）
A．电压表V的示数
B．电流表A 的示数
1
C．电流表A的示数与电流表A 示数的比值
1
D．电流表A的示数与电流表A 示数的比值
2
6．如图所示是小华设计的一个简易电子身高测量仪的原理图。以下说法正确的是（ ）
A．身高表相当于一个电压表 B．电路中的R 是没有作用的
0
C．当被测者越高时，电流表示数越大 D．当被测者越高时，身高表示数越小
7．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移
动，下列说法中正确的是（ ）A．电流表A 的示数变小，电压表的示数变大
1
B．电压表与电流表A 的比值变小
1
C．电压表与电流表A 的比值变大
2
D．电压表的示数不变，电流表A 的示数变小
1
8．如图所示，电源电压和小灯泡的阻值均保持不变。闭合开关S，在滑动变组器滑片P向
左滑动的过程中下列说法正确的是（ ）
A．电压表V 的示数变小
1
B．电压表 V 的示数变大
2
C． V 和A的示数乘积变小
1
D． V 和A的示数比值变小
1
9．在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它
的工作原理图，R 是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图
0
丙所示。闭合开关S后，对该电路分析正确的是（ ）
A．体温越高，R的阻值越大
B．体温越低，R两端的电压越小
C．体温越高，电压表的示数越大
D．体温越低，通过R 的电流越大
0
10．如图所示，电源电压和电灯L的电阻均保持不变。当开关S闭合后，在变阻器滑片P
从中点向下滑动的过程中，下列说法正确的是（ ）A．电压表的示数变大 B．电灯L的亮度变暗
C．电流表A 的示数变小 D．电流表A 的示数不变
1 2
11．图甲是一种测温电路，温度表由量程为3V的电压表改装而成，电源电压恒为6V，R
的阻值为40Ω，热敏电阻的阻值R随温度t变化的关系如图乙所示。下列选项错误的是（
t
）
A．电路可测量的最高温度为50℃
B．温度表的10℃应标在电压表2V刻度处
C．若将U增大3V，R增大60Ω，电路可测量的最高温度将增大
D．若仅将U减小，电路可测量的最高温度将增大
12．如图所示是某水果店使用的电子秤工作原理简化图，滑片P可在竖直放置的电阻R上
滑动，不放水果时，P处于R的最上端。当所称水果的质量增大时，由电表改装成的显示
器示数也增大。下列说法正确的是（ ）
A．显示器是由电压表改装而成
B．接线柱“1”应与“3”连接
C．水果质量越大，接入电路的总电阻将越大
D．为了节约电能，电阻R 可以去掉
013．小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器
内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，
则当闭合开关报警器工作时，分析正确的是（ ）
A．输完药液时，电流表示数变小
B．输完药液时，电压表示数变小
C．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作
D．未输完药液时，电铃不响是因为没有电流通过
14．如图所示是酒精浓度检测仪的简化电路图，图中R 为定值电阻、R为酒精气体传感器，
0
R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气
体浓度越小，那么（ ）
A．A表示数越大，V表示数越小 B．A表示数越小，V表示数越大
C．A表和V表示数均越小 D．A表和V表示数均越大
15．某电子秤的简化电路如图所示，R 是定值电阻， 是压敏电阻，其阻值随着压力增大
0
而减小，电源电压恒定不变。闭合开关S，当 上方压力F增大时，下列说法正确的是（
）
A． 的阻值变大 B．通过 的电流变小
C． 两端的电压变大 D．电压表的示数变大
16．如图的电路，电源电压保持不变，R、R 均为定值电阻，闭合开关S，滑动变阻器的
1 2
滑片P向左移动的过程中（ ）A．V 与A的示数之比变小
1
B．V 与A的示数之比不变
2
C．V 的示数变小，V 与A的示数变大
1 2
D．V 与V 的示数变大，A的示数变小
1 2
17．如图是一个自动体重测试仪使用前的工作原理图，有关它工作原理的说法不正确的是
（ ）
A．体重测试仪电路由于缺少开关，始终处于通路
B．体重越大，体重显示表的示数越大
C．体重越轻，R 接入电路的电阻越大
2
D．体重显示表是用电压表改装成的
18．如图所示，电源电压不变，滑动变阻器的滑片P置于中点，a为电流表或电压表。任
意闭合开关时，电路都是安全的。下列说法正确的是（ ）
A．a是电流表
B．只闭合开关S ，P向右滑动，a示数的变化量与A 示数的变化量的比值不变
1 2
C．闭合开关S 、S 、S ，R 被短路
1 2 3 1
D．闭合开关S 、S 、S ，P向左滑动，A 的示数减小
1 2 3 119．如图所示的电路中，电源电压不变，当开关闭合，滑动变阻器R的滑片P向右移动时，
下列判断正确的是（ ）
A．电压表V的示数不变
B．灯泡L的亮度变暗
C．电流表A 的示数变大
2
D．电流表A 示数不变
1
20．如图所示，电源两端电压保持不变，R 为定值电阻。将滑片P置于滑动变阻器的中点，
0
只闭合S 时，电压表的示数为U，电流表的示数为I。下列情况中电压表和电流表示数变化
1
正确的是（ ）
A．滑片P不动，断开S ，闭合S 、S 时，电压表示数变大，电流表示数变大
1 2 3
B．滑片P不动，断开S ，闭合S 、S 时，电压表示数U与电流表示数I的比值变小
1 2 3
C．只闭合S ，滑片P从中点向右移动时，电压表示数U与电流表示数I的比值变小
1
D．只闭合S ，滑片P从中点向右移动时，电压表示数不变，电流表示数变大
1
