专题 20 电路故障分析
——划重点之精细讲义系列
一、电流表及电压表示数变化分析
1．当电路任何一处位置出现断路时，电流表无示数。

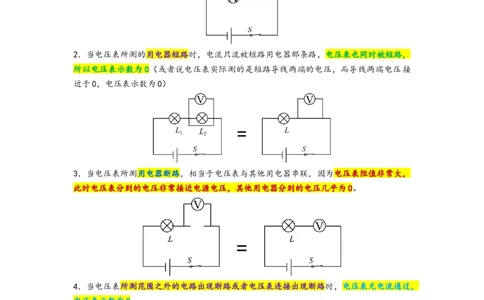

2．当电压表所测的用电器短路时，电流只流被短路用电器那条路，电压表也同时被短路，
所以电压表示数为0（或者说电压表实际测的是短路导线两端的电压，而导线两端电压接
近于0，电压表示数为0）
3．当电压表所测用电器断路，相当于电压表与其他用电器串联，因为电压表阻值非常大，
此时电压表分到的电压非常接近电源电压，其他用电器分到的电压几乎为0。
4．当电压表所测范围之外的电路出现断路或者电压表连接出现断路时，电压表无电流通过，
电压表示数为0。
二、串联电路故障分析灯泡 电表示数
电路图 故障
现象
L不亮 有示数（示 变大至等于
1
无示数 L短路
1
L亮 数变大） 电源电压
2
L亮 有示数（示 变大至等于
1
无示数 L短路
2
L不亮 数变大） 电源电压
2
L不亮 变大至等于
1
无示数 无示数 L断路
1
L不亮 电源电压
2
L不亮 变大至等于
1
无示数 无示数 L断路
2
L不亮 电源电压
2
L不亮 电压表测量范
1
无示数 无示数 无示数
L不亮 围外某处断路
2

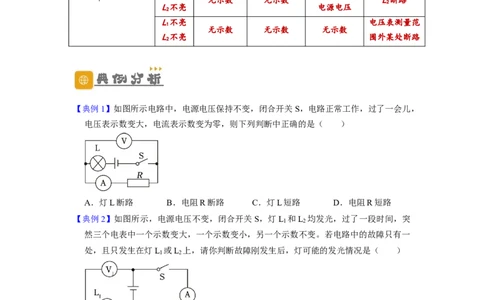

【典例1】如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，
电压表示数变大，电流表示数变为零，则下列判断中正确的是（ ）
A．灯L断路 B．电阻R断路 C．灯L短路 D．电阻R短路
【典例2】如图所示，电源电压不变，闭合开关S，灯L 和L 均发光，过了一段时间，突
1 2
然三个电表中一个示数变大，一个示数变小，另一个示数不变。若电路中的故障只有一
处，且只发生在灯L 或L 上，请你判断故障刚发生后，灯可能的发光情况是（ ）
1 2
A．灯L 、L 都发光
1 2
B．灯L 、L 都不发光
1 2
C．灯L 仍然发光，灯L 不发光
2 1
D．灯L 仍然发光，灯L 不发光
1 2【典例3】如图所示电路中，只闭合开关S 时，电压表，电流表均无示数；同时闭合S 、
1 1
S 时，电流表有示数，电压表无示数，电路中仅有一处故障。以下判断正确的是
2
（ ）
A．R 断路 B．R 断路 C．R 短路 D．R 断路
3 2 2 1
【典例4】如图所示的电路，闭合开关，下列判断正确的是（ ）
A．若灯泡L 发光，L 不发光，一定是L 灯丝断
1 2 2
B．若电压表示数为零，一定是L 断路
2
C．若只有L 开路，则电压表示数一定为零
1
D．若只有L 短路，则电压表示数一定为零
1
三、并联电路故障分析
电路图 灯泡 电表示数 故障现象
L不亮 不变，且 L所在
1 1
变小 无示数 不变
L亮 与A相等 支路断路
2
L亮 不变，且 L所在
1 2
变小 无示数 不变
L不亮 与A相等 支路断路
2
L亮 电压表两端连
1
不变 不变 不变 无示数
L亮 接线有断路
2
L不亮 A、B或
1
变小 变小为零 不变 不变
L亮 C、D间断路
2
L不亮 变大甚至 变大甚至
1
变小为零 变小为零 L短路
1
L不亮 可能烧毁 可能烧毁
2
L不亮 变大甚至 变大甚至
1
变小为零 变小为零 L短路
2
L不亮 可能烧毁 可能烧毁
2
L不亮
1
变小为零 变小为零 变小为零 变小为零 干路某处断路
L不亮
2

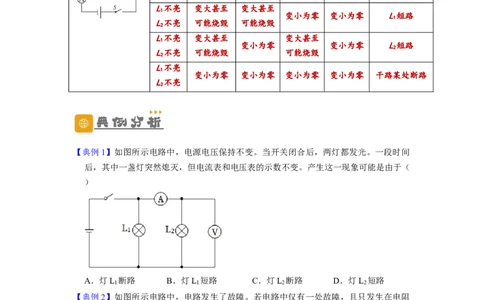

【典例1】如图所示电路中，电源电压保持不变。当开关闭合后，两灯都发光。一段时间
后，其中一盏灯突然熄灭，但电流表和电压表的示数不变。产生这一现象可能是由于（
）
A．灯L 断路 B．灯L 短路 C．灯L 断路 D．灯L 短路
1 1 2 2
【典例2】如图所示电路中，电路发生了故障。若电路中仅有一处故障，且只发生在电阻
R 、R 上。当将电流表串联接入Q点，闭合开关后电流表示数为0.3A，当向左滑动变
1 2
阻器的滑片P时，电流表的示数不变，则故障为（ ）A．R 断路 B．R 短路 C．R 短路 D．R 断路
1 2 1 2
【典例3】如图所示，当开关S闭合时，L 、L 都正常发光，电流表都有示数；突然一盏
1 2
灯熄灭了，此时两个电流表的示数都变小，则可能出现的电路故障是（ ）
A．灯L 短路 B．灯L 短路 C．灯L 断路 D．灯L 断路
1 2 1 2
【典例4】如图所示，当开关S闭合后，两只灯泡都发光，两表均有示数。过一段时间后，
发现其中一只灯泡熄灭，两表示数都不变，造成这种情况的原因可能是（ ）
A．灯L 断路 B．灯L 短路 C．灯L 断路 D．灯L 短路
1 2 2 1
一、多选题
1．如图所示，闭合开关S后灯L亮，一段时间后灯L熄灭。若电路只有一处故障，且只发
生在灯L或电动机M上，现用一只规格相同且完好的灯L 替换灯L，则下列判断正确的是
1
（ ）
A．若灯L 亮，则灯L可能断路
1
B．若灯L 亮，则灯L可能短路
1
C．若灯L 不亮，则M一定断路
1
D．若灯L 不亮，则M一定短路
1
2．在如图所示的电路中，电源电压不变，闭合开关后，电路正常工作，一段时间后，发现
其中一个电压表示数变大，则（ ）A．灯L可能变亮 B．灯L可能短路
C．R可能断路 D．灯L可能断路
3．如图所示，两个完全相同的小灯泡 L 、L 串联在电路中，闭合开关后两个灯泡都不亮。
1 2
已知 L 、L 中有一个灯泡灯丝损坏了，另一个完好。为判断哪一个灯泡损坏，下列操作及
1 2
判断正确的是（ ）
A．把电压表两端分别接在 a、b 两点，闭合 S，如果电压表无示数，则说明 L 损坏
2
B．把电流表两端分别接在 a、b 两点，闭合 S，如果电流表有示数，则说明 L 损坏
2
C．把一根导线两端分别接在 a、b 两点，闭合 S，如果 L 不发光，则说明 L 损坏
1 2
D．把另一个相同的灯泡 L 的两端接在 a、b 两点，如果 L、L 不发光，则说明 L 损坏
1 2
4．如图所示的电路中，闭合开关S，下边的L 与右边的L 两只灯泡都正常发光，且电流表
1 2
和电压表都有示数。一段时间后，L 和L 的亮度都发生变化，且两只电表的示数一个增大
1 2
一个减小，该电路的故障不可能是（ ）
A．灯泡L 的灯丝断路 B．灯泡L 的灯丝断路
1 2
C．灯泡L 短路 D．灯泡L 短路
1 2
5．在如图所示的电路中，当开关S闭合时，电灯不亮，电流表无读数，电压表读数为电源
电压，以下不可能的情况是：（ ）
A．电流表中断路，L 和L 都完好
1 2
B．L 灯丝断路，电流表和L 都完好
1 2
C．L 灯丝断路，电流表和L 都完好
2 1D．L 和L 灯丝都完好，而电流表短路
1 2
二、单选题
6．如图所示，闭合开关S时，灯泡L 、L 都不亮。用一段导线的两端接触a、b两点时，两
1 2
灯都不亮；接触b、c两点时，灯L 亮，L 不亮；接触c、d两点时，两灯都不亮，则
1 2
（ ）
A．灯L 断路 B．灯L 断路
1 2
C．灯L 短路 D．开关S断路
2
7．如图所示电路，闭合开关S后，发现L 、L 两灯泡都不亮。将一根导线的两端分别接到
1 2
a、b点时，两灯都不亮；接到c、d点时，两灯都不亮；接到d、e点时，只有一只灯泡发
光。则电路故障可能是（ ）
A．开关S接触不良 B．灯泡L 灯丝断了
2
C．灯泡L 灯丝短路 D．灯泡L 灯丝断了
2 1
8．如图甲所示是某同学连接好的测量小灯泡电阻的电路。闭合开关，移动滑片，灯 始
终不亮，该同学用如图乙中检测灯 来检测电路。闭合开关。当 的两根接线分别接在
B、N两点时，仅灯 亮且正常发光；当分别接在A、D两点时，灯 也正常工作；当分
别接在M、N两点时， 、 均不亮，由以上检测中观察到的现象判断出电路故障可能
（ ）A．滑动变阻器短路 B． 断路
C．电流表短路 D． 短路
9．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变大。若电路中只
有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判
断是（ ）
A．若灯L′亮，则可能是灯L断路 B．若灯L′亮，则一定是电阻R短路
C．若灯L′不亮，则可能是灯L短路 D．若灯L′不亮，则一定是电阻R断路
10．如图所示，电源电压保持不变。关于电路的工作情况，下列说法中正确的是（ ）
A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若先闭合 ，再闭合 ，电压表示数不变，电流表的示数变大
C．若先闭合 ，再闭合 ，电压表示数变大，电流表的示数变大
D．若灯 被短路，闭合 、 后，灯 不亮，灯 亮，电流表损坏
11．如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只灯泡都不亮，电流表示数为零。小明用一根导线检查电路故障，收集到的数据及相关现象如下表所示，则关于
电路中可能存在的故障，下列说法中正确的是（ ）
导线并联位置 a、b b、c c、d a、c b、d
电流表示数/A 0 0 0 0 0
L 发光情况 不亮 不亮 不亮 不亮 亮
1
L 发光情况 不亮 不亮 不亮 不亮 不亮
2
A．灯泡L 和电流表A断路
1
B．电流表A和灯泡L 断路
2
C．只有灯泡L 断路
1
D．只有灯泡L 断路
2
12．电路如图所示，下列说法正确的是（ ）
A．若灯丝断路，闭合开关电压表和电流表都没有示数
B．若将电压表与电流表交换位置，闭合开关灯泡能发光
C．闭合开关，滑片向右移，灯泡变暗
D．闭合开关，改变滑片位置，电压表与电流表示数比不变
13．如图所示是小明同学做测定小灯泡电阻的实验，设计的电路。当实验电路连接完毕，
闭合开关时，发现灯泡较暗，两表的示数均较小，移动滑动变阻器滑片，现象不变。则电
路出现故障的原因可能是（ ）A．灯泡发生断路
B．灯泡发生短路
C．滑动变阻器同时接了上面两个接线柱
D．滑动变阻器同时接了下面两个接线柱
14．如图所示，电源电压一定，关于电路的工作情况，下列说法正确的是（ ）
A．同时闭合两个开关，通过两只灯泡电流是相同的
B．若灯L 被短路，闭合S 、S 后，灯L 亮，灯L 不亮
2 1 2 1 2
C．若先闭合S ，再闭合S ，电压表读数不变、电流表读数变大
1 2
D．若电压表和电流表位置对调，闭合S 、S 后，则两表都被烧坏
1 2
15．如图所示的电路中，三个灯泡始终完好．当开关 断开时，三个灯泡都发光．当开关
闭合时
A． 、 、 都不亮 B． 、 、 都发光
C． 不亮， 、 亮 D． 、 不亮， 亮
16．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发
光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L ，L 均不发光，再用导线连
1 2
接到bd两点时，灯L 发光，L 不发光，由此判定电路的故障是（ ）
1 2A．灯L 与开关S均开路 B．灯L 与开关S均开路
1 2
C．灯L 与开关S均短路 D．灯L 与开关S均短路
1 2
17．如图所示电路中，电源电压为6V，当开关S闭合后，只有一盏灯泡发光且电压表的示
数为6V，产生这一现象的原因可能是（ ）
A．灯泡L 处短路 B．灯泡L 处短路
1 2
C．灯泡L 处断路 D．灯泡L 处断路
1 2
18．如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯
L 短路（灯L 、电表不会烧坏），会有下面哪种情况发生（ ）
1 2
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表示数变大
三、填空题
19．在如图所示的电路中，电源电压保持不变，闭合开关S，一段时间后，灯L突然熄灭。
如果电路中只有一处故障且只发生在灯L或电阻R处，为了检测故障，将一完好的检测灯
L′并联在L两端，观察到检测灯L′也不发光。电路中可能存在的故障是_______。若将检测
灯L′重新并联到电阻R两端，_______（选填“能”或“不能”）根据灯L和灯L′的发光情
况判断出故障。20．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。一段时间后，
电流表示数变小。若故障只发生在电阻 、 上，现用完好的小灯泡替换电流表，若灯亮，
则电压表示数____________，若灯不亮，则电压表示数____________。（均选填“变大”
“变小”或“不变”）
