专题 24 生活用电
——划重点之精细讲义系列
知识点1：家庭电路
1.家庭电路的组成：
家庭电路由进户线、电能表、闸刀开关、保险丝、开关、用电器、插座、导线等组成。
2.家庭电路的各部分的作用

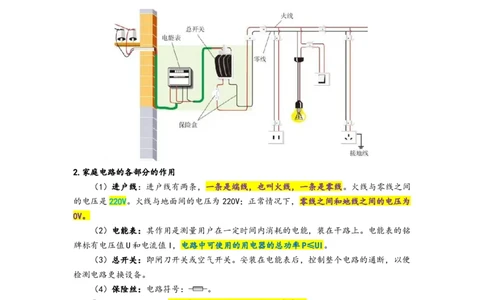

（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间
的电压是220V。火线与地面间的电压为220V；正常情况下，零线之间和地线之间的电压为
0V。
（2）电能表：其作用是测量用户在一定时间内消耗的电能，装在干路上。电能表的铭
牌标有电压值U和电流值I，电路中可使用的用电器的总功率P≤UI。
（3）总开关：即闸刀开关或空气开关。安装在电能表后，控制整个电路的通断，以便
检测电路更换设备。
（4）保险丝：电路符号： 。
①材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝电阻较大，
使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。）
②工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于
是保险丝熔断，自动切断电路，起到保险作用。
③保险丝规格：保险丝越粗，额定电流越大。
④选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑤连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
（5）插座：连接家用电器，给家用电器供电。插座有二孔插座和三孔插座。
①二孔插座接线情况（下图）：左边孔接零线，右边孔接火线。（左零右火）②三孔插座接线情况（下图）：左边孔接零线，右边孔接火线，上面孔接地线。（左
零右火上接地）
（6）家庭电路的连接：各种用电器都是并联接入电路的，插座与灯座是并联的，控制
各用电器工作的开关与用电器是串联的。
①开关、保险丝串联后接入火线，不能接入零线。
②螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。

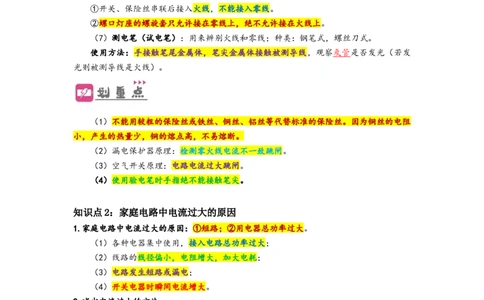

（7）测电笔（试电笔）：用来辨别火线和零线；种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触被测导线，观察氖管是否发光（若发
光则被测导线是火线）。
（1）不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻
小，产生的热量少，铜的熔点高，不易熔断。
（2）漏电保护器原理：检测零火线电流不一致跳闸。
（3）空气开关原理：电路电流过大跳闸。
（4）使用验电笔时手指绝不能接触笔尖。
知识点2：家庭电路中电流过大的原因
1.家庭电路中电流过大的原因：①短路；②用电器总功率过大。
（1）各种电器集中使用，接入电路总功率过大；
（2）线路的线径偏小，电阻增大，加大电耗；
（3）电路发生短路或漏电；
（4）开关电器时瞬间电流增大。
2.减少电流过大的方法：
（1）各种电器分散使用；
（2）适当加大线路的线径，减少线路的电耗；
（3）线路与电器的绝缘性能要好，避免漏电；
（4）大功率电器开关上并联上适宜的电容器，减少开关电器时瞬间电流。
知识点3：安全用电
1.家庭电路中触电的情况：
低压触电：通常所讲的“触电”是指一定大小的电流通过人体所引起的伤害事故。触
电一般分为单线触电和双线触电，如图所示。单线触电是人体直接触摸电源、火线或漏电的用电器等，使人体与大地形成回路。双线触电是人体的两部分（如两只手）分别接触到
火线相零线，使人与电网形成回路。

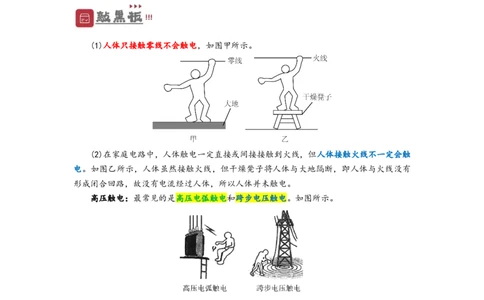

(1)人体只接触零线不会触电，如图甲所示。
(2)在家庭电路中，人体触电一定直接或间接接触到火线，但人体接触火线不一定会触
电。如图乙所示，人体虽然接触火线，但干燥凳子将人体与大地隔断，即人体与火线没有
形成闭合回路，故没有电流经过人体，所以人体并未触电。
高压触电：最常见的是高压电弧触电和跨步电压触电。如图所示。
(1)高压电弧触电：当人体靠近高压带电体到一定距离时，高压带电体和人体间发生放
电现象，电流通过人体，造成高压电弧触电。
(2)跨步电压触电：高压输电线落在地上，地面上与电线断头距离不同的各点存在电压，
当人走近断头时，两脚位于离断头远近不同的位置上，因而两脚之间有了电压，这时电流
通过人体，造成跨步电压触电。
2.触电急救常识：
（1）发现有人触电，不能直接去拉触电人，应首先切断电源或用绝缘棒使触电人脱离
电源。
（2）发生火灾时，要首先切断电源，决不能带电泼水救火。（3）为了安全用电，要做到不接触低压带电体，不靠近高压带电体。
3.安全用电原则
（1）不接触低压带电体，不靠近高压带电体；
（2）更换灯泡、搬动电器前应断开电源开关；
（3）不弄湿用电器，不损坏绝缘层；
（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换。

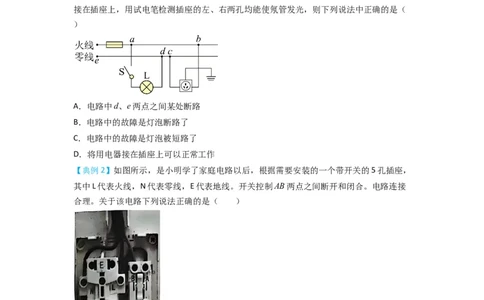

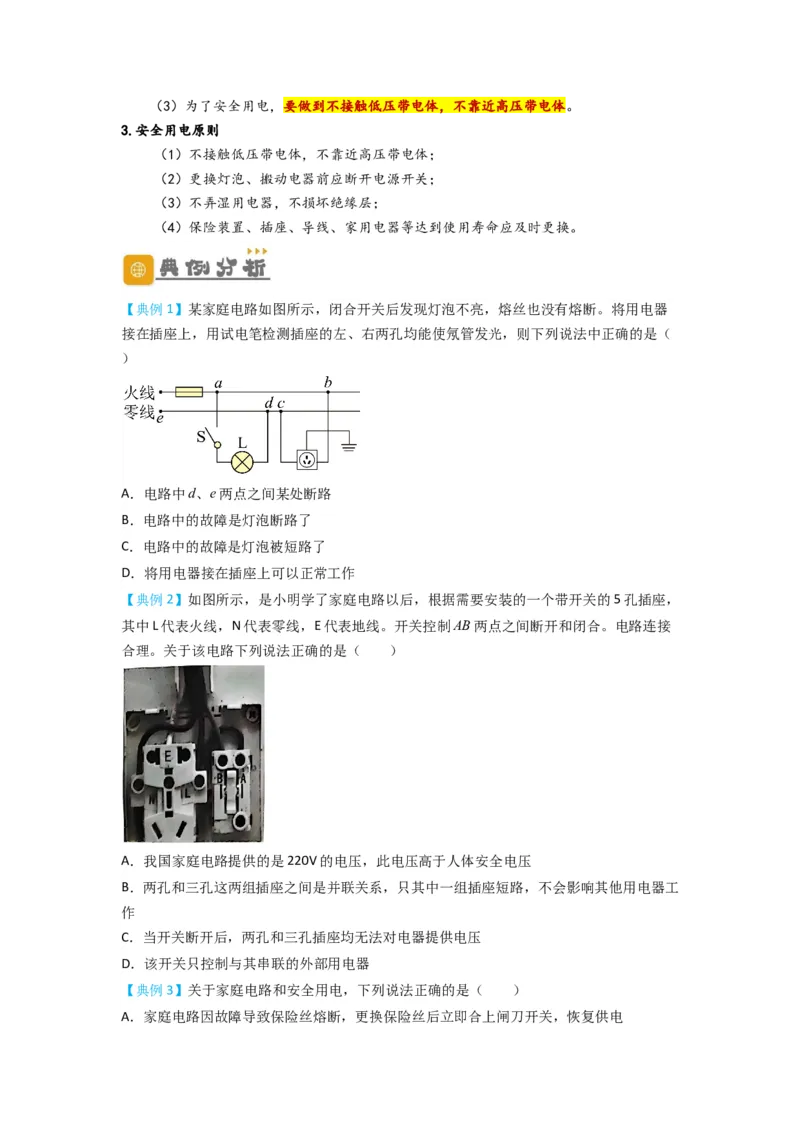

【典例1】某家庭电路如图所示，闭合开关后发现灯泡不亮，熔丝也没有熔断。将用电器
接在插座上，用试电笔检测插座的左、右两孔均能使氖管发光，则下列说法中正确的是（
）
A．电路中d、e两点之间某处断路
B．电路中的故障是灯泡断路了
C．电路中的故障是灯泡被短路了
D．将用电器接在插座上可以正常工作
【典例2】如图所示，是小明学了家庭电路以后，根据需要安装的一个带开关的5孔插座，
其中L代表火线，N代表零线，E代表地线。开关控制AB两点之间断开和闭合。电路连接
合理。关于该电路下列说法正确的是（ ）
A．我国家庭电路提供的是220V的电压，此电压高于人体安全电压
B．两孔和三孔这两组插座之间是并联关系，只其中一组插座短路，不会影响其他用电器工
作
C．当开关断开后，两孔和三孔插座均无法对电器提供电压
D．该开关只控制与其串联的外部用电器
【典例3】关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路因故障导致保险丝熔断，更换保险丝后立即合上闸刀开关，恢复供电B．三脚插头的一个插头是与用电器金属外壳相连的
C．家庭电路中，开关可以直接接在零线和火线之间
D．零线就是地线
【典例4】关于安全用电，下列做法正确的是（ ）
A．发现有人触电，立即用手把他拉开
B．用湿抹布擦拭正在工作的抽油烟机
C．用试电笔检测火线时，手指不能碰到金属笔尖
D．用长导线插座给停在楼下的电动汽车充电

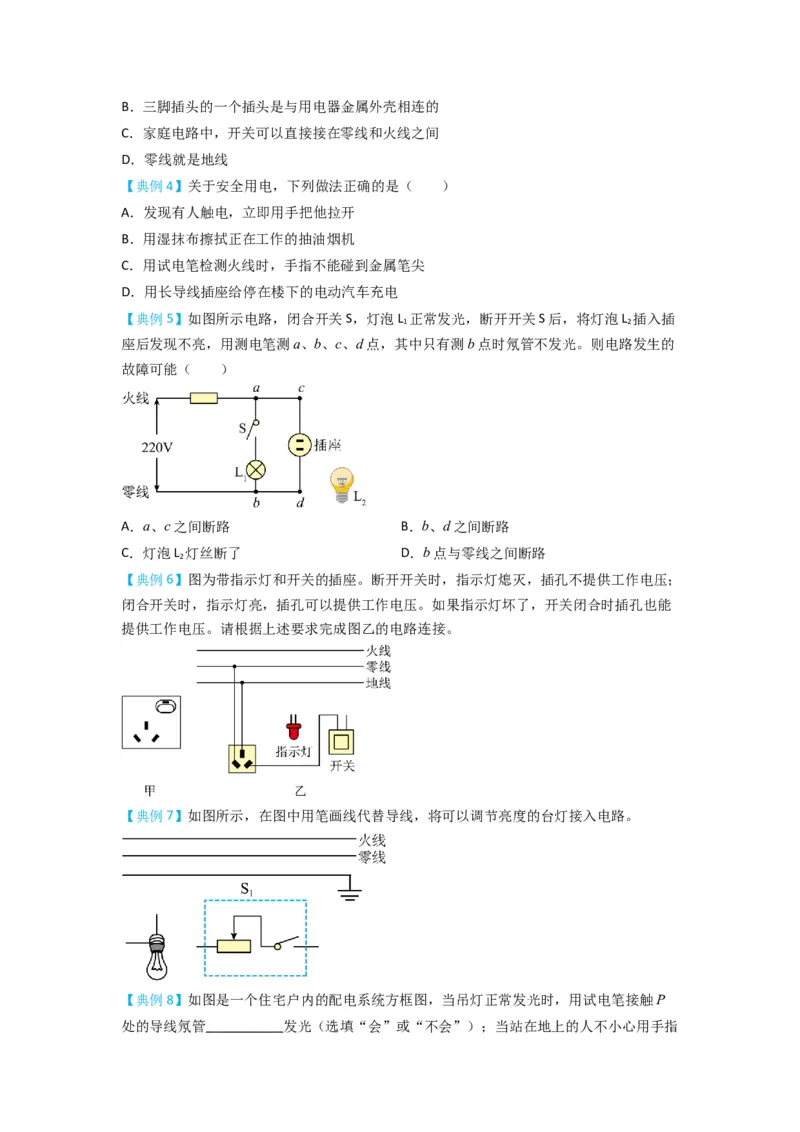

【典例5】如图所示电路，闭合开关S，灯泡L 正常发光，断开开关S后，将灯泡L 插入插
1 2
座后发现不亮，用测电笔测a、b、c、d点，其中只有测b点时氖管不发光。则电路发生的
故障可能（ ）
A．a、c之间断路 B．b、d之间断路
C．灯泡L 灯丝断了 D．b点与零线之间断路
2
【典例6】图为带指示灯和开关的插座。断开开关时，指示灯熄灭，插孔不提供工作电压；
闭合开关时，指示灯亮，插孔可以提供工作电压。如果指示灯坏了，开关闭合时插孔也能
提供工作电压。请根据上述要求完成图乙的电路连接。
【典例7】如图所示，在图中用笔画线代替导线，将可以调节亮度的台灯接入电路。

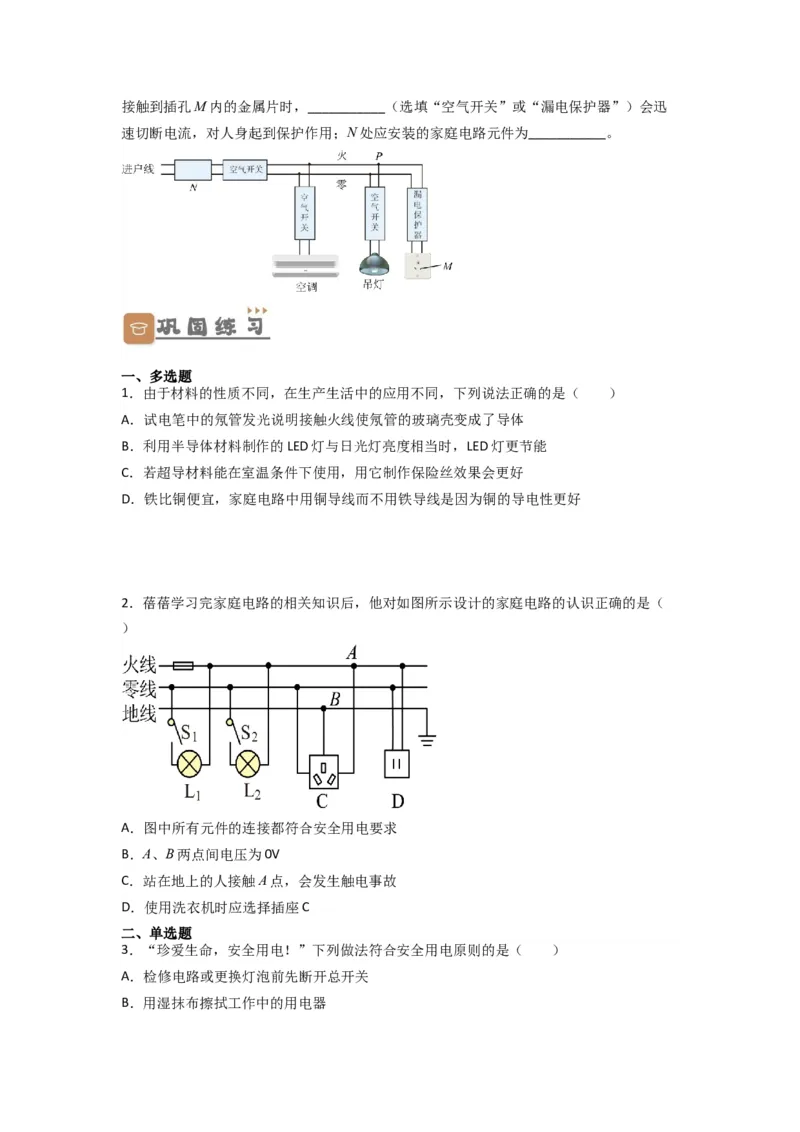

【典例8】如图是一个住宅户内的配电系统方框图，当吊灯正常发光时，用试电笔接触P
处的导线氖管___________发光（选填“会”或“不会”）；当站在地上的人不小心用手指接触到插孔M内的金属片时，___________（选填“空气开关”或“漏电保护器”）会迅
速切断电流，对人身起到保护作用；N处应安装的家庭电路元件为___________。
一、多选题
1．由于材料的性质不同，在生产生活中的应用不同，下列说法正确的是（ ）
A．试电笔中的氖管发光说明接触火线使氖管的玻璃壳变成了导体
B．利用半导体材料制作的LED灯与日光灯亮度相当时，LED灯更节能
C．若超导材料能在室温条件下使用，用它制作保险丝效果会更好
D．铁比铜便宜，家庭电路中用铜导线而不用铁导线是因为铜的导电性更好
2．蓓蓓学习完家庭电路的相关知识后，他对如图所示设计的家庭电路的认识正确的是（
）
A．图中所有元件的连接都符合安全用电要求
B．A、B两点间电压为0V
C．站在地上的人接触A点，会发生触电事故
D．使用洗衣机时应选择插座C
二、单选题

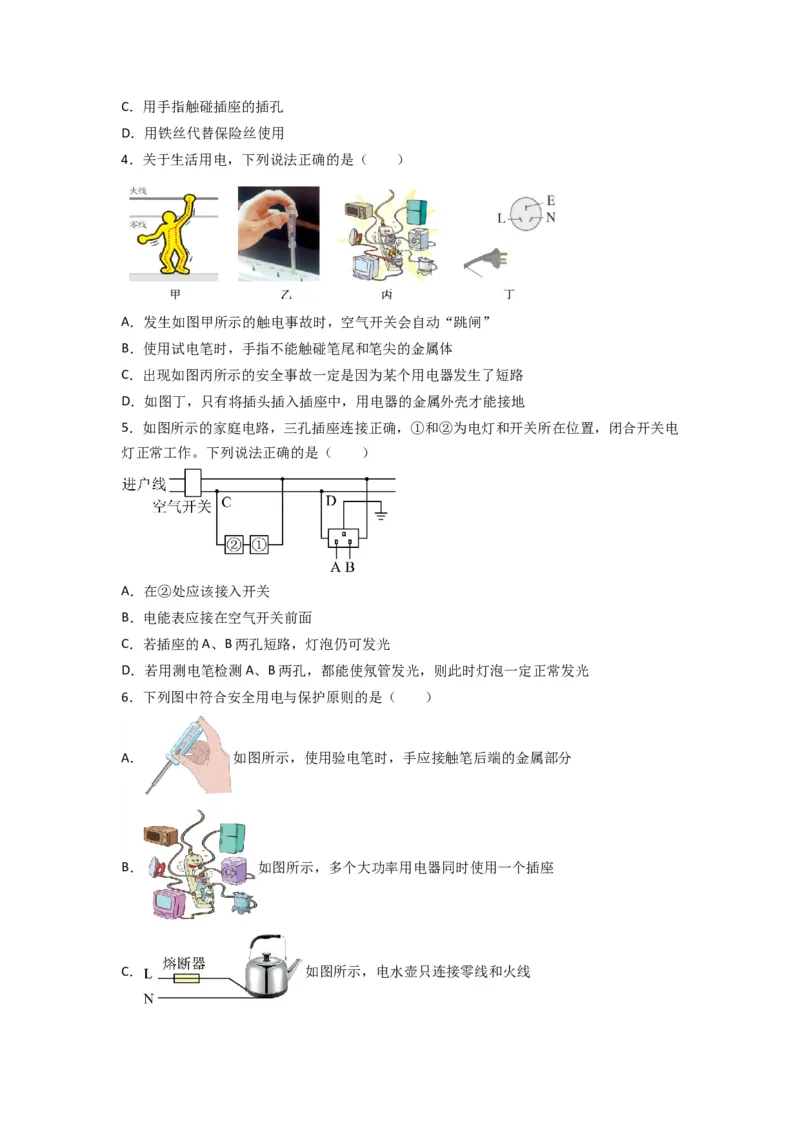

3．“珍爱生命，安全用电！”下列做法符合安全用电原则的是（ ）
A．检修电路或更换灯泡前先断开总开关
B．用湿抹布擦拭工作中的用电器C．用手指触碰插座的插孔
D．用铁丝代替保险丝使用
4．关于生活用电，下列说法正确的是（ ）
A．发生如图甲所示的触电事故时，空气开关会自动“跳闸”
B．使用试电笔时，手指不能触碰笔尾和笔尖的金属体
C．出现如图丙所示的安全事故一定是因为某个用电器发生了短路
D．如图丁，只有将插头插入插座中，用电器的金属外壳才能接地
5．如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电
灯正常工作。下列说法正确的是（ ）
A．在②处应该接入开关
B．电能表应接在空气开关前面
C．若插座的A、B两孔短路，灯泡仍可发光
D．若用测电笔检测A、B两孔，都能使氖管发光，则此时灯泡一定正常发光
6．下列图中符合安全用电与保护原则的是（ ）
A． 如图所示，使用验电笔时，手应接触笔后端的金属部分
B． 如图所示，多个大功率用电器同时使用一个插座

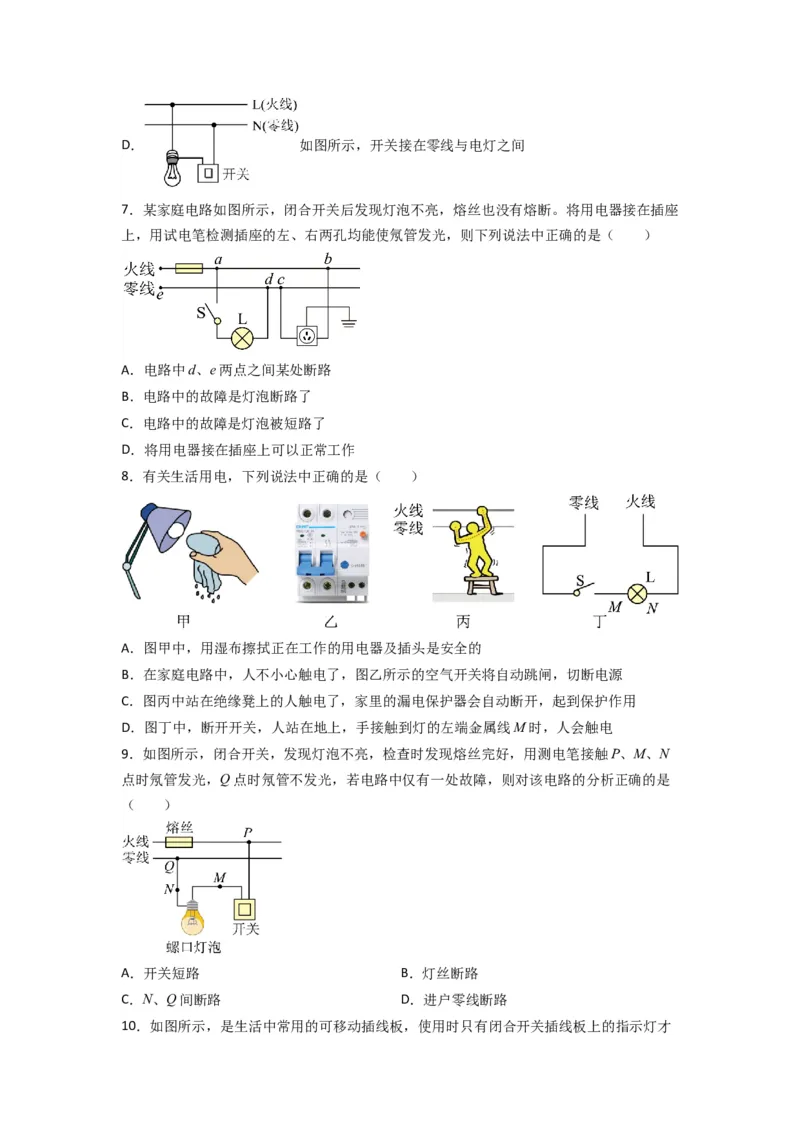

C． 如图所示，电水壶只连接零线和火线D． 如图所示，开关接在零线与电灯之间
7．某家庭电路如图所示，闭合开关后发现灯泡不亮，熔丝也没有熔断。将用电器接在插座
上，用试电笔检测插座的左、右两孔均能使氖管发光，则下列说法中正确的是（ ）
A．电路中d、e两点之间某处断路
B．电路中的故障是灯泡断路了
C．电路中的故障是灯泡被短路了
D．将用电器接在插座上可以正常工作
8．有关生活用电，下列说法中正确的是（ ）
A．图甲中，用湿布擦拭正在工作的用电器及插头是安全的
B．在家庭电路中，人不小心触电了，图乙所示的空气开关将自动跳闸，切断电源
C．图丙中站在绝缘凳上的人触电了，家里的漏电保护器会自动断开，起到保护作用
D．图丁中，断开开关，人站在地上，手接触到灯的左端金属线M时，人会触电
9．如图所示，闭合开关，发现灯泡不亮，检查时发现熔丝完好，用测电笔接触P、M、N
点时氖管发光，Q点时氖管不发光，若电路中仅有一处故障，则对该电路的分析正确的是
（ ）
A．开关短路 B．灯丝断路
C．N、Q间断路 D．进户零线断路

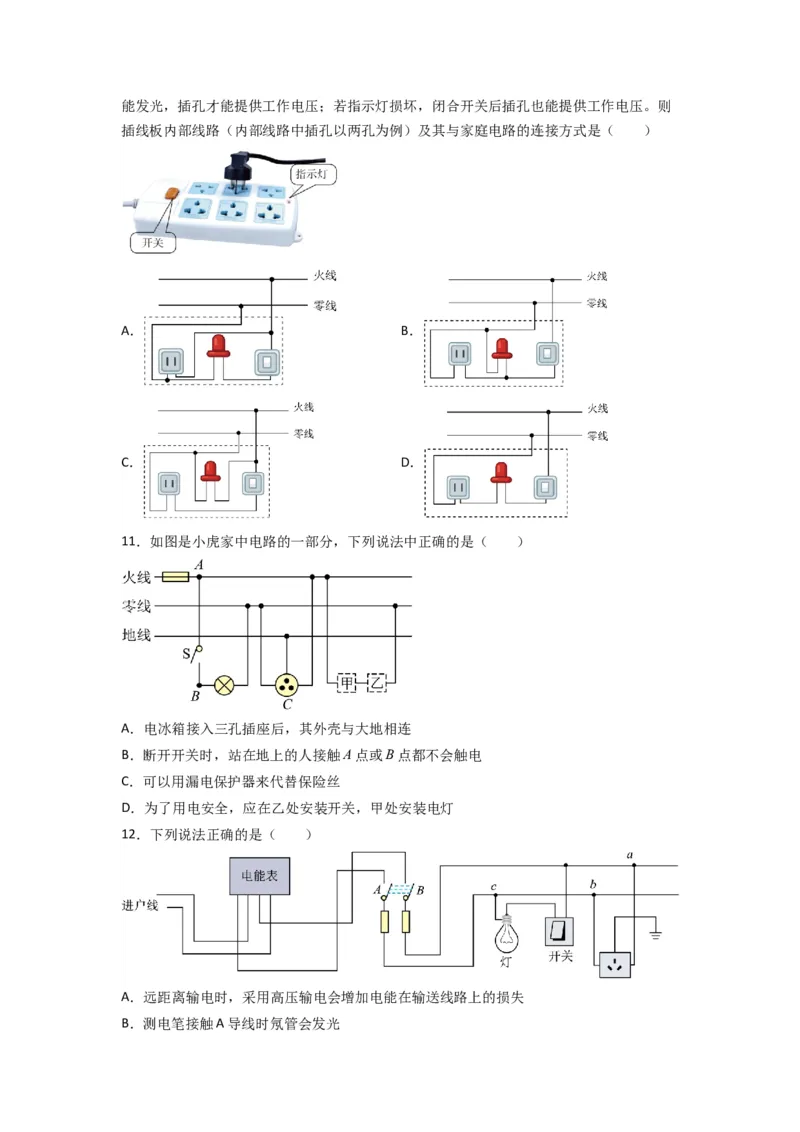

10．如图所示，是生活中常用的可移动插线板，使用时只有闭合开关插线板上的指示灯才能发光，插孔才能提供工作电压；若指示灯损坏，闭合开关后插孔也能提供工作电压。则
插线板内部线路（内部线路中插孔以两孔为例）及其与家庭电路的连接方式是（ ）
A． B．
C． D．
11．如图是小虎家中电路的一部分，下列说法中正确的是（ ）
A．电冰箱接入三孔插座后，其外壳与大地相连
B．断开开关时，站在地上的人接触A点或B点都不会触电
C．可以用漏电保护器来代替保险丝
D．为了用电安全，应在乙处安装开关，甲处安装电灯
12．下列说法正确的是（ ）
A．远距离输电时，采用高压输电会增加电能在输送线路上的损失
B．测电笔接触A导线时氖管会发光C．若仅b、c间断路，闭合拉线开关，灯泡仍发光
D．接入三孔插座的冰箱与灯泡串联

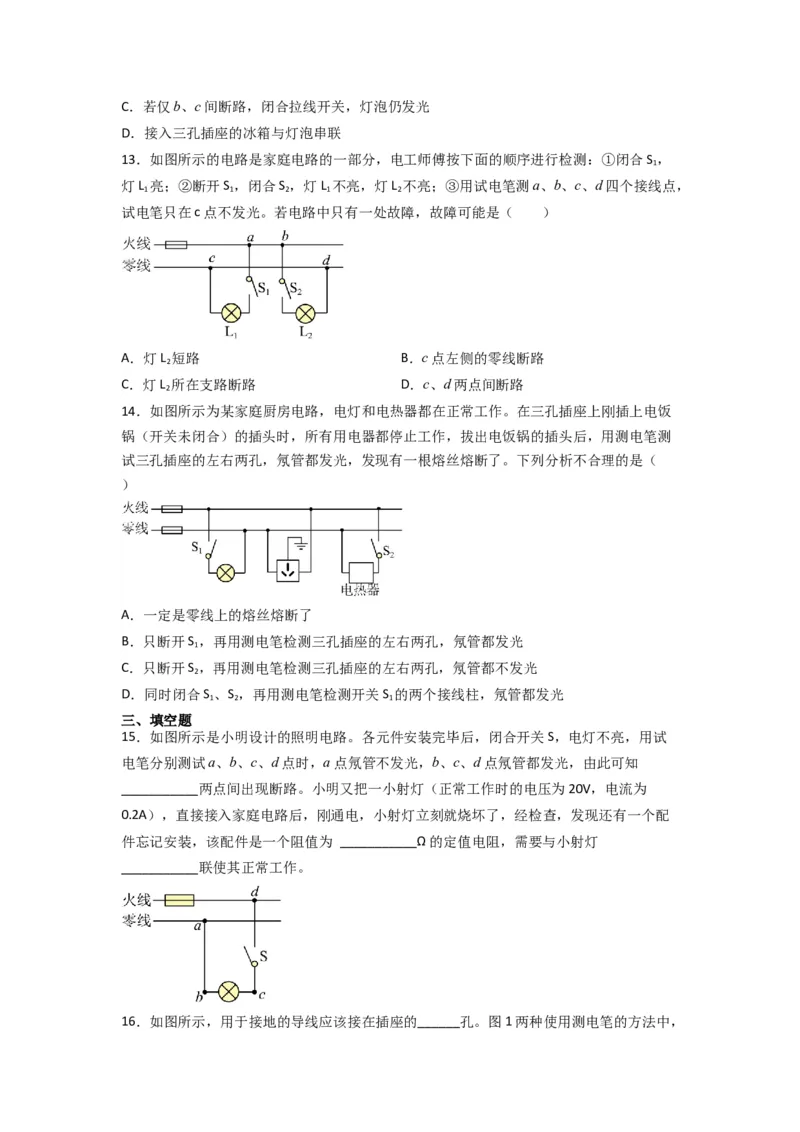

13．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S ，
1
灯L 亮；②断开S ，闭合S ，灯L 不亮，灯L 不亮；③用试电笔测a、b、c、d四个接线点，
1 1 2 1 2
试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L 短路 B．c点左侧的零线断路
2
C．灯L 所在支路断路 D．c、d两点间断路
2
14．如图所示为某家庭厨房电路，电灯和电热器都在正常工作。在三孔插座上刚插上电饭
锅（开关未闭合）的插头时，所有用电器都停止工作，拔出电饭锅的插头后，用测电笔测
试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（
）
A．一定是零线上的熔丝熔断了
B．只断开S ，再用测电笔检测三孔插座的左右两孔，氖管都发光
1
C．只断开S ，再用测电笔检测三孔插座的左右两孔，氖管都不发光
2
D．同时闭合S 、S ，再用测电笔检测开关S 的两个接线柱，氖管都发光
1 2 1
三、填空题
15．如图所示是小明设计的照明电路。各元件安装完毕后，闭合开关S，电灯不亮，用试
电笔分别测试a、b、c、d点时，a点氖管不发光，b、c、d点氖管都发光，由此可知
___________两点间出现断路。小明又把一小射灯（正常工作时的电压为20V，电流为
0.2A），直接接入家庭电路后，刚通电，小射灯立刻就烧坏了，经检查，发现还有一个配
件忘记安装，该配件是一个阻值为 ___________Ω的定值电阻，需要与小射灯
___________联使其正常工作。

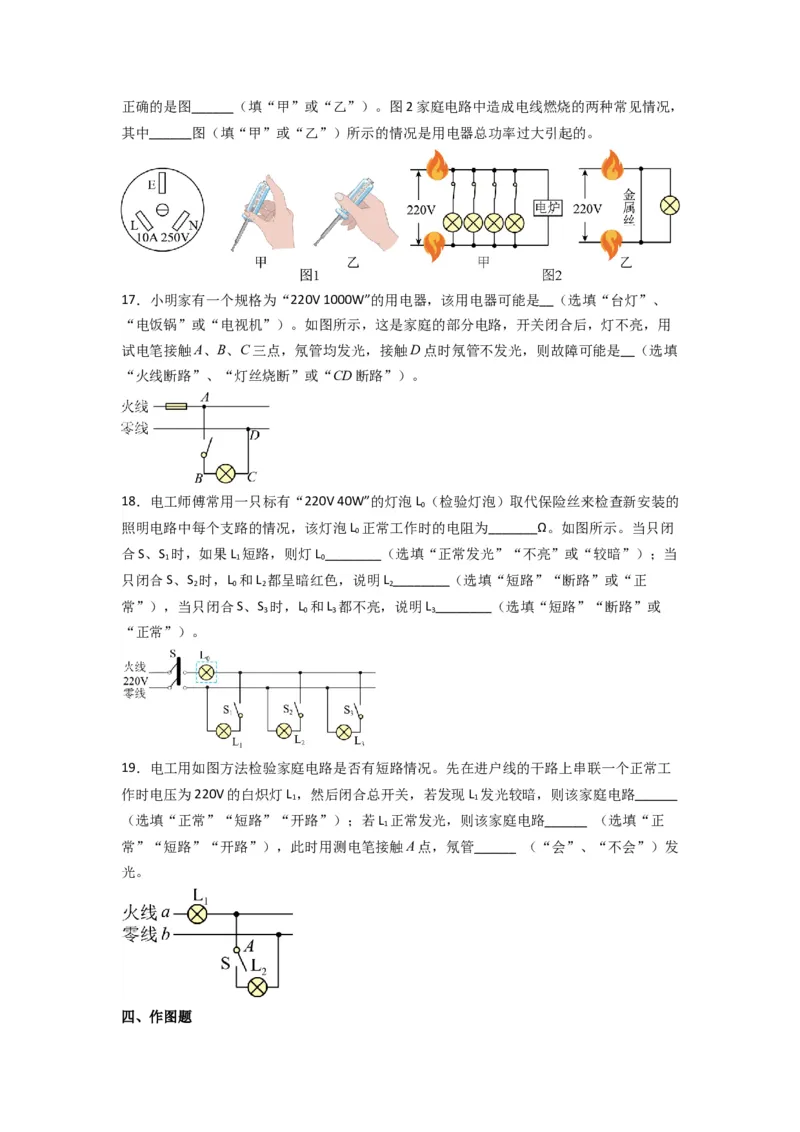

16．如图所示，用于接地的导线应该接在插座的______孔。图1两种使用测电笔的方法中，正确的是图______（填“甲”或“乙”）。图2家庭电路中造成电线燃烧的两种常见情况，
其中______图（填“甲”或“乙”）所示的情况是用电器总功率过大引起的。
17．小明家有一个规格为“220V 1000W”的用电器，该用电器可能是__（选填“台灯”、
“电饭锅”或“电视机”）。如图所示，这是家庭的部分电路，开关闭合后，灯不亮，用
试电笔接触A、B、C三点，氖管均发光，接触D点时氖管不发光，则故障可能是__（选填
“火线断路”、“灯丝烧断”或“CD断路”）。
18．电工师傅常用一只标有“220V 40W”的灯泡L （检验灯泡）取代保险丝来检查新安装的
0
照明电路中每个支路的情况，该灯泡L 正常工作时的电阻为_______Ω。如图所示。当只闭
0
合S、S 时，如果L 短路，则灯L ________（选填“正常发光”“不亮”或“较暗”）；当
1 1 0
只闭合S、S 时，L 和L 都呈暗红色，说明L ________（选填“短路”“断路”或“正
2 0 2 2
常”），当只闭合S、S 时，L 和L 都不亮，说明L ________（选填“短路”“断路”或
3 0 3 3
“正常”）。
19．电工用如图方法检验家庭电路是否有短路情况。先在进户线的干路上串联一个正常工
作时电压为220V的白炽灯L ，然后闭合总开关，若发现L 发光较暗，则该家庭电路______
1 1
（选填“正常”“短路”“开路”）；若L 正常发光，则该家庭电路______ （选填“正
1
常”“短路”“开路”），此时用测电笔接触A点，氖管______ （“会”、“不会”）发
光。

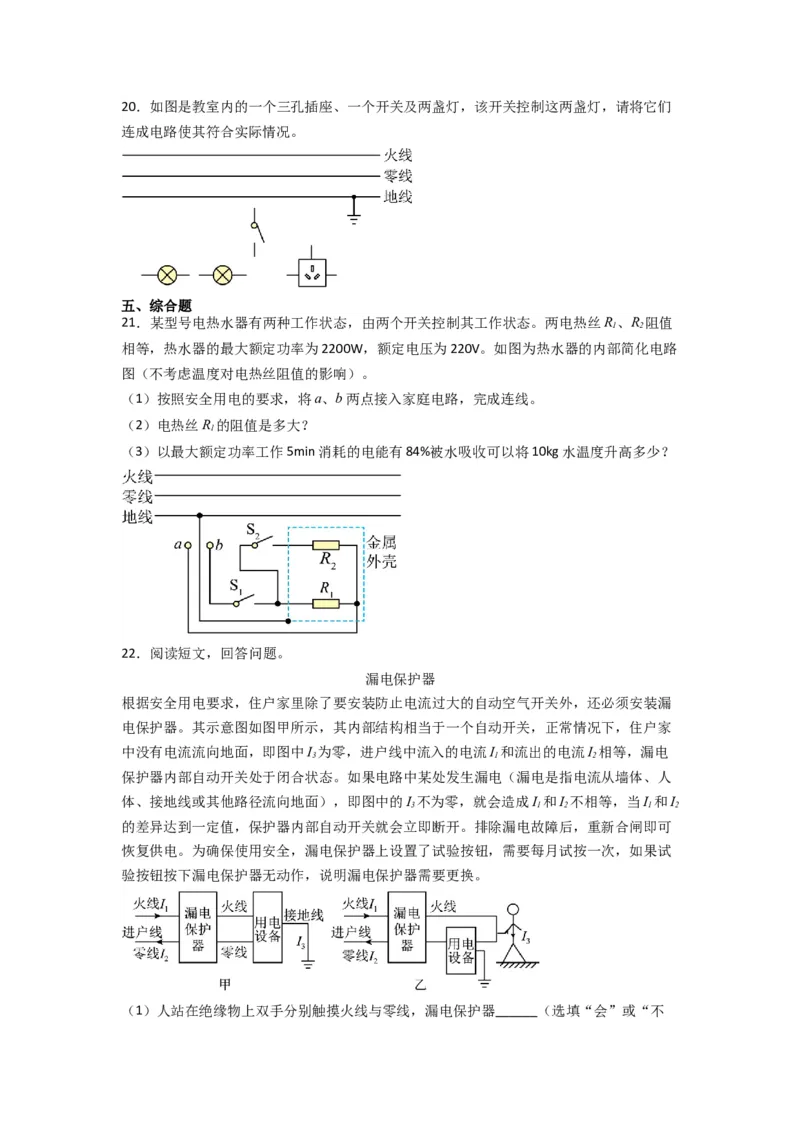

四、作图题20．如图是教室内的一个三孔插座、一个开关及两盏灯，该开关控制这两盏灯，请将它们
连成电路使其符合实际情况。
五、综合题
21．某型号电热水器有两种工作状态，由两个开关控制其工作状态。两电热丝R、R 阻值
1 2
相等，热水器的最大额定功率为2200W，额定电压为220V。如图为热水器的内部简化电路
图（不考虑温度对电热丝阻值的影响）。
（1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线。
（2）电热丝R 的阻值是多大？
1
（3）以最大额定功率工作5min消耗的电能有84%被水吸收可以将10kg水温度升高多少？
22．阅读短文，回答问题。
漏电保护器
根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装漏
电保护器。其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家
中没有电流流向地面，即图中I 为零，进户线中流入的电流I 和流出的电流I 相等，漏电
3 1 2
保护器内部自动开关处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人
体、接地线或其他路径流向地面），即图中的I 不为零，就会造成I 和I 不相等，当I 和I
3 1 2 1 2
的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可
恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试
验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）人站在绝缘物上双手分别触摸火线与零线，漏电保护器______（选填“会”或“不会”）切断电路；
（2）如果发生漏电，漏电电流为I，则I、I、I 大小关系的表达式为______；
3 1 2 3
（3）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2000Ω，人与地
面、电线等的接触电阻为3500Ω，此时流过人体的电流为______mA；
（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果
将洗衣机的三脚插头插入该插座，请判断漏电保护器会不会断开并说明理由：______。
