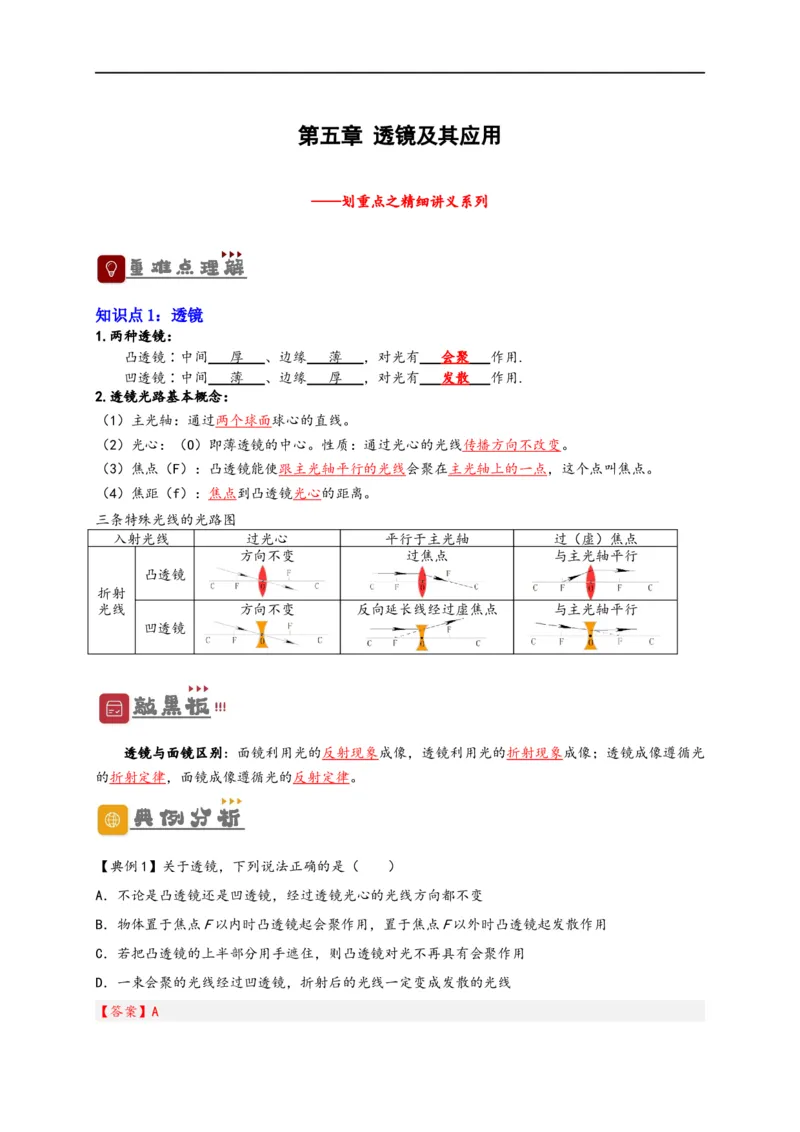

第五章 透镜及其应用
——划重点之精细讲义系列

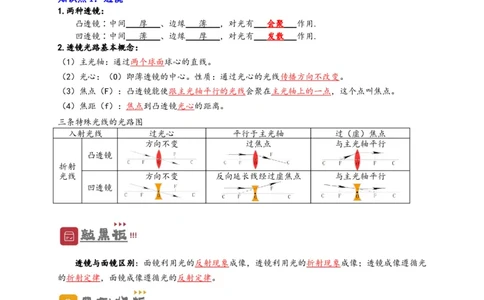

知识点1：透镜
1.两种透镜：
凸透镜∶中间 厚 、边缘 薄 ，对光有 会聚 作用.
凹透镜∶中间 薄 、边缘 厚 ，对光有 发散 作用.
2.透镜光路基本概念：
（1）主光轴：通过两个球面球心的直线。
（2）光心：（O）即薄透镜的中心。性质：通过光心的光线传播方向不改变。
（3）焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。
（4）焦距（f）：焦点到凸透镜光心的距离。
三条特殊光线的光路图
入射光线 过光心 平行于主光轴 过（虚）焦点
方向不变 过焦点 与主光轴平行
凸透镜
折射
光线 方向不变 反向延长线经过虚焦点 与主光轴平行
凹透镜
透镜与面镜区别：面镜利用光的反射现象成像，透镜利用光的折射现象成像；透镜成像遵循光
的折射定律，面镜成像遵循光的反射定律。

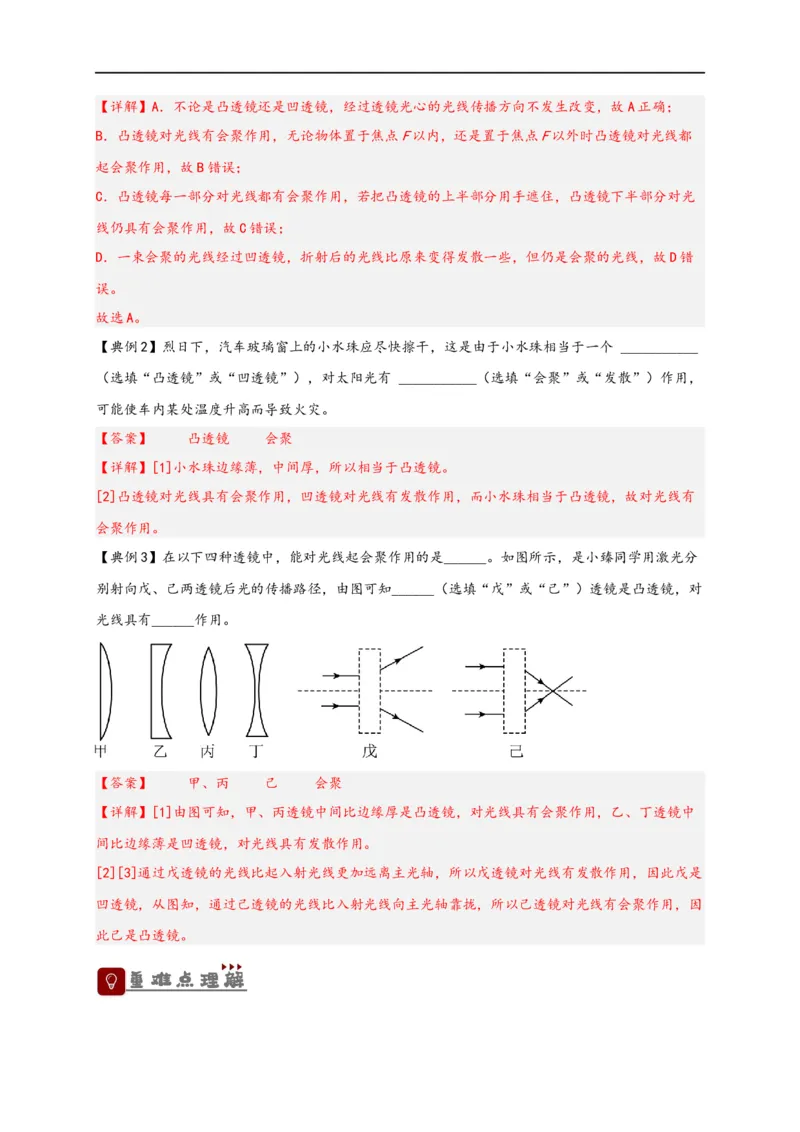

【典例1】关于透镜，下列说法正确的是（ ）
A．不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不变
B．物体置于焦点F以内时凸透镜起会聚作用，置于焦点F以外时凸透镜起发散作用
C．若把凸透镜的上半部分用手遮住，则凸透镜对光不再具有会聚作用
D．一束会聚的光线经过凹透镜，折射后的光线一定变成发散的光线
【答案】A【详解】A．不论是凸透镜还是凹透镜，经过透镜光心的光线传播方向不发生改变，故A正确；
B．凸透镜对光线有会聚作用，无论物体置于焦点F以内，还是置于焦点F以外时凸透镜对光线都
起会聚作用，故B错误；
C．凸透镜每一部分对光线都有会聚作用，若把凸透镜的上半部分用手遮住，凸透镜下半部分对光
线仍具有会聚作用，故C错误；
D．一束会聚的光线经过凹透镜，折射后的光线比原来变得发散一些，但仍是会聚的光线，故D错
误。
故选A。

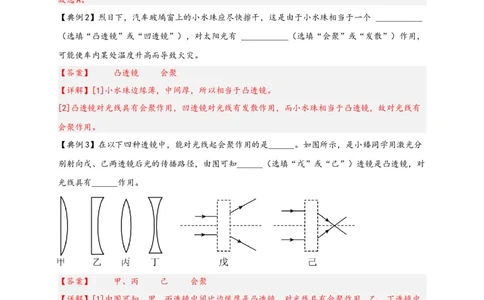

【典例2】烈日下，汽车玻璃窗上的小水珠应尽快擦干，这是由于小水珠相当于一个 ___________
（选填“凸透镜”或“凹透镜”），对太阳光有 ___________（选填“会聚”或“发散”）作用，
可能使车内某处温度升高而导致火灾。
【答案】 凸透镜 会聚
【详解】[1]小水珠边缘薄，中间厚，所以相当于凸透镜。
[2]凸透镜对光线具有会聚作用，凹透镜对光线有发散作用，而小水珠相当于凸透镜，故对光线有
会聚作用。
【典例3】在以下四种透镜中，能对光线起会聚作用的是______。如图所示，是小臻同学用激光分
别射向戊、己两透镜后光的传播路径，由图可知______（选填“戊”或“己”）透镜是凸透镜，对
光线具有______作用。
【答案】 甲、丙 己 会聚
【详解】[1]由图可知，甲、丙透镜中间比边缘厚是凸透镜，对光线具有会聚作用，乙、丁透镜中
间比边缘薄是凹透镜，对光线具有发散作用。
[2][3]通过戊透镜的光线比起入射光线更加远离主光轴，所以戊透镜对光线有发散作用，因此戊是
凹透镜，从图知，通过己透镜的光线比入射光线向主光轴靠拢，所以己透镜对光线有会聚作用，因

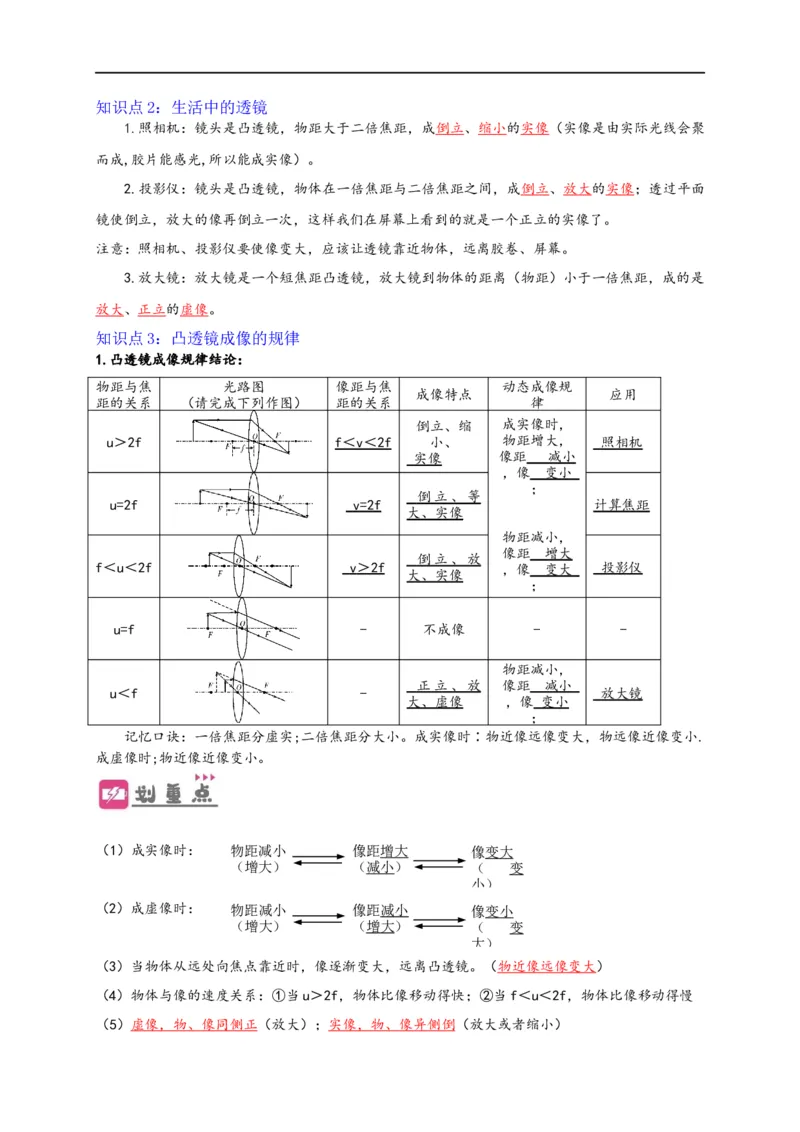

此己是凸透镜。知识点2：生活中的透镜
1.照相机：镜头是凸透镜，物距大于二倍焦距，成倒立、缩小的实像（实像是由实际光线会聚
而成,胶片能感光,所以能成实像）。
2.投影仪：镜头是凸透镜，物体在一倍焦距与二倍焦距之间，成倒立、放大的实像；透过平面
镜使倒立，放大的像再倒立一次，这样我们在屏幕上看到的就是一个正立的实像了。
注意：照相机、投影仪要使像变大，应该让透镜靠近物体，远离胶卷、屏幕。
3.放大镜：放大镜是一个短焦距凸透镜，放大镜到物体的距离（物距）小于一倍焦距，成的是
放大、正立的虚像。

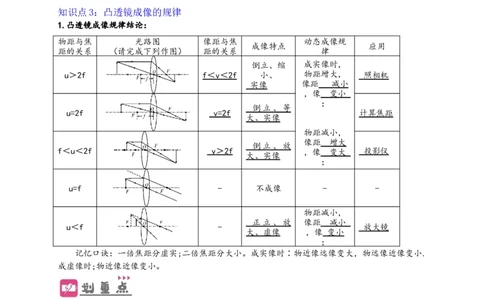

知识点3：凸透镜成像的规律
1.凸透镜成像规律结论：
物距与焦 光路图 像距与焦 动态成像规
成像特点 应用
距的关系 （请完成下列作图） 距的关系 律
倒立、缩 成实像时，
u＞2f f ＜ v ＜ 2 f 小、 物距增大， 照相机
实像 像距 减小
，像 变小
；
倒立、等
u=2f v=2 f 计算焦距
大、实像
物距减小，
像距 增大
倒立、放
f＜u＜2f v ＞ 2 f ，像 变大 投影仪
大、实像
；
u=f - 不成像 - -
物距减小，
正立、放 像距 减小
u＜f - 放大镜
大、虚像 ，像 变小
；
记忆口诀：一倍焦距分虚实;二倍焦距分大小。成实像时∶物近像远像变大，物远像近像变小.
成虚像时;物近像近像变小。
（1）成实像时： 物距减小 像距增大 像变大
（增大） （减小） （ 变
小）
（2）成虚像时： 物距减小 像距减小 像变小
（增大） （增大） （ 变
大）
（3）当物体从远处向焦点靠近时，像逐渐变大，远离凸透镜。（物近像远像变大）
（4）物体与像的速度关系：①当u＞2f，物体比像移动得快；②当f＜u＜2f，物体比像移动得慢

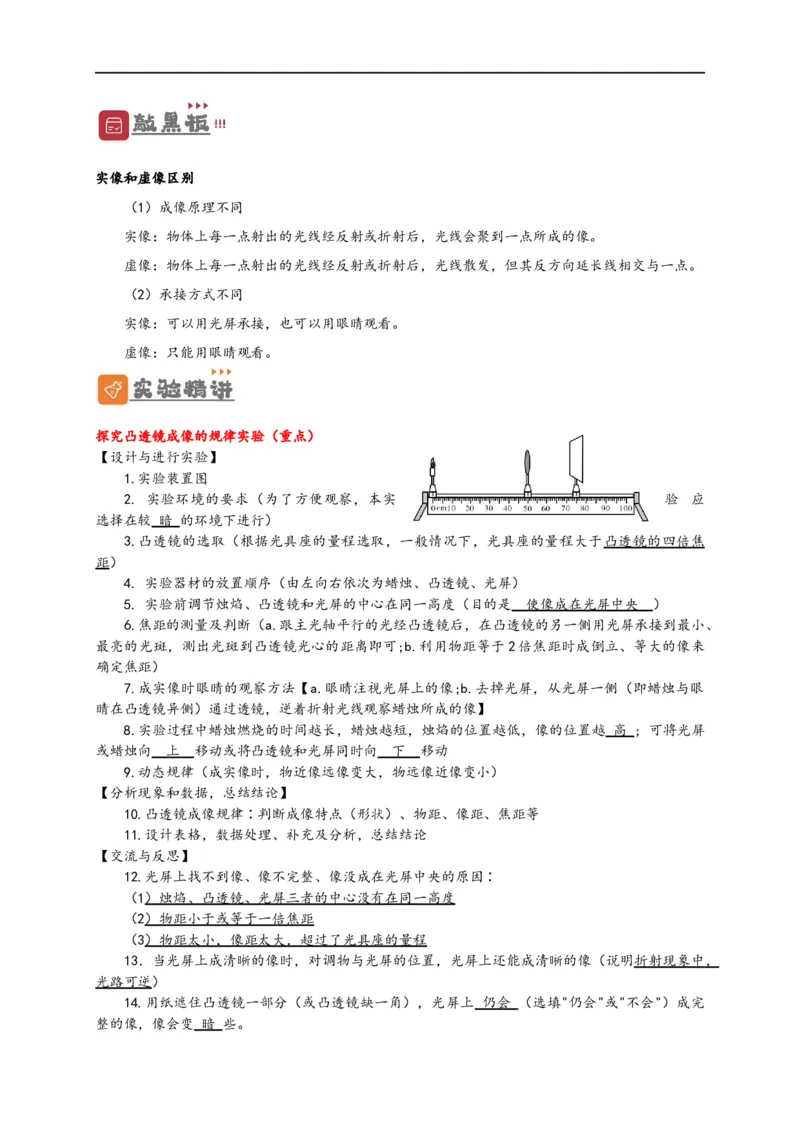

（5）虚像，物、像同侧正（放大）；实像，物、像异侧倒（放大或者缩小）实像和虚像区别
（1）成像原理不同
实像：物体上每一点射出的光线经反射或折射后，光线会聚到一点所成的像。
虚像：物体上每一点射出的光线经反射或折射后，光线散发，但其反方向延长线相交与一点。
（2）承接方式不同
实像：可以用光屏承接，也可以用眼睛观看。
虚像：只能用眼睛观看。

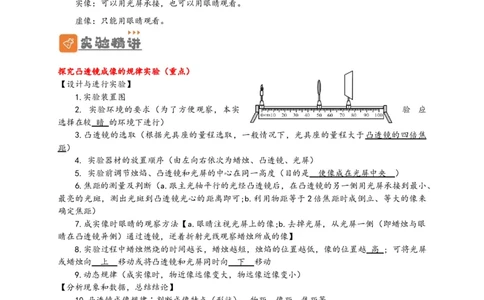

探究凸透镜成像的规律实验（重点）
【设计与进行实验】
1.实验装置图
2. 实验环境的要求（为了方便观察，本实 验 应
选择在较 暗 的环境下进行）
3.凸透镜的选取（根据光具座的量程选取，一般情况下，光具座的量程大于凸透镜的四倍焦
距）
4. 实验器材的放置顺序（由左向右依次为蜡烛、凸透镜、光屏）
5. 实验前调节烛焰、凸透镜和光屏的中心在同一高度（目的是 使像成在光屏中央 ）
6.焦距的测量及判断（a.跟主光轴平行的光经凸透镜后，在凸透镜的另一侧用光屏承接到最小、
最亮的光斑，测出光斑到凸透镜光心的距离即可;b.利用物距等于2倍焦距时成倒立、等大的像来
确定焦距）
7.成实像时眼睛的观察方法【a.眼睛注视光屏上的像;b.去掉光屏，从光屏一侧（即蜡烛与眼
睛在凸透镜异侧）通过透镜，逆着折射光线观察蜡烛所成的像】
8.实验过程中蜡烛燃烧的时间越长，蜡烛越短，烛焰的位置越低，像的位置越 高 ; 可将光屏
或蜡烛向 上 移动或将凸透镜和光屏同时向 下 移动
9.动态规律（成实像时，物近像远像变大，物远像近像变小）
【分析现象和数据，总结结论】
10.凸透镜成像规律∶判断成像特点（形状）、物距、像距、焦距等
11.设计表格，数据处理、补充及分析，总结结论
【交流与反思】
12.光屏上找不到像、像不完整、像没成在光屏中央的原因∶
（1）烛焰、凸透镜、光屏三者的中心没有在同一高度
（2）物距小于或等于一倍焦距
（3）物距太小，像距太大，超过了光具座的量程
13．当光屏上成清晰的像时，对调物与光屏的位置，光屏上还能成清晰的像（说明 折射现象中 ，
光路可逆）
14.用纸遮住凸透镜一部分（或凸透镜缺一角），光屏上 仍会 （选填"仍会"或"不会"）成完
整的像，像会变 暗 些。15.在蜡烛和凸透镜之间加透镜时像的变化问题
（1）加远视镜（凸透镜）（光线提前会聚，要使光屏上能成像，光屏需 靠近 凸透镜）
（2）加近视镜（凹透镜）（光线推迟会聚，要使光屏上能成像，光屏需 远离 凸透镜）
16.换透镜（焦距发生变化，凸透镜越厚，焦距越 小 ）
17．烛焰作为发光体的不足分析（a.烛焰形状不稳定，不易比较像与物的大小关系;b.蜡烛会
越烧越短，像偏离光屏的中央;c.烛焰亮度不大）
18.用 LED 灯替代蜡烛的好处（a.成像更清晰、更稳定;b.准确比较物与像的大小）

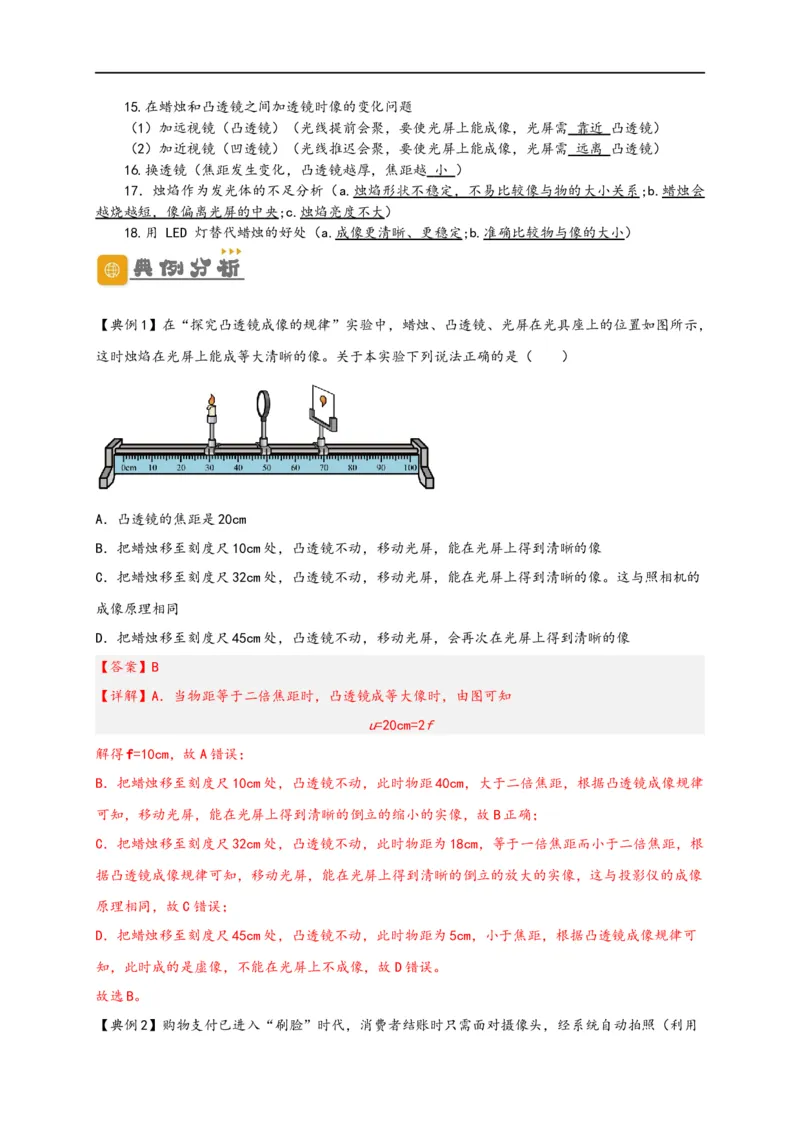

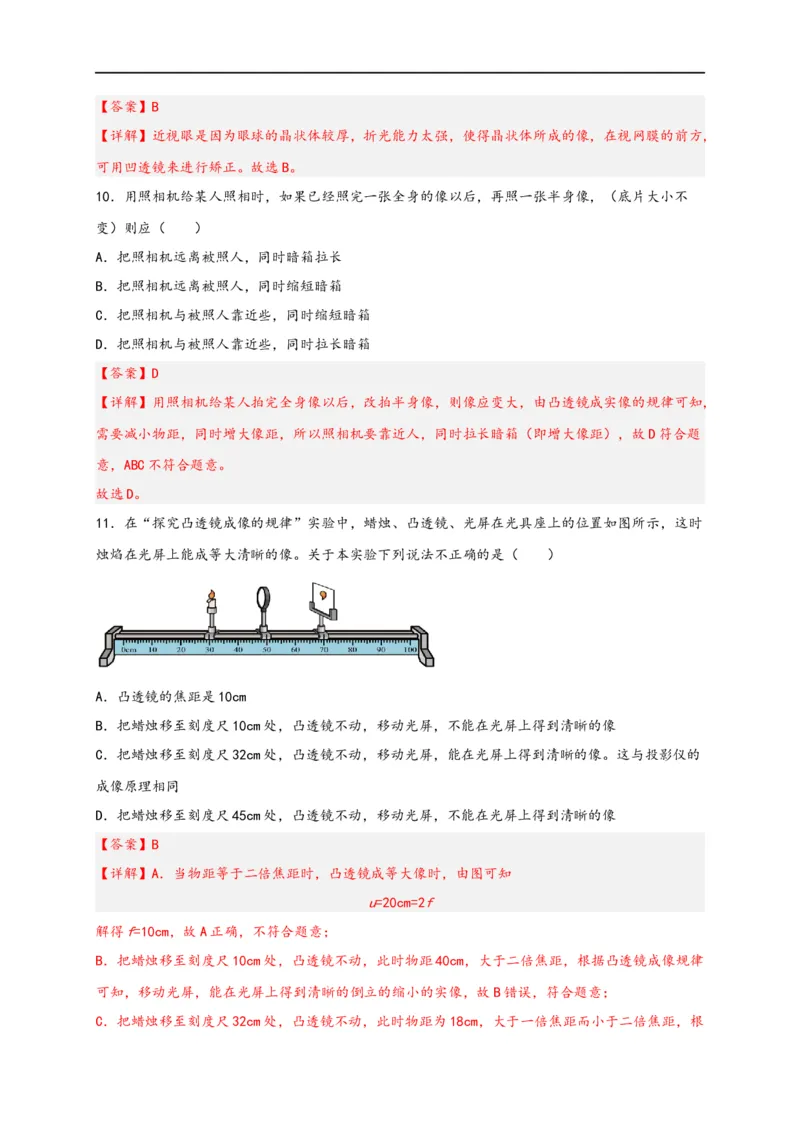

【典例1】在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，
这时烛焰在光屏上能成等大清晰的像。关于本实验下列说法正确的是（ ）
A．凸透镜的焦距是20cm
B．把蜡烛移至刻度尺10cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像
C．把蜡烛移至刻度尺32cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像。这与照相机的
成像原理相同
D．把蜡烛移至刻度尺45cm处，凸透镜不动，移动光屏，会再次在光屏上得到清晰的像
【答案】B
【详解】A．当物距等于二倍焦距时，凸透镜成等大像时，由图可知
u=20cm=2f
解得f=10cm，故A错误；
B．把蜡烛移至刻度尺10cm处，凸透镜不动，此时物距40cm，大于二倍焦距，根据凸透镜成像规律
可知，移动光屏，能在光屏上得到清晰的倒立的缩小的实像，故B正确；
C．把蜡烛移至刻度尺32cm处，凸透镜不动，此时物距为18cm，等于一倍焦距而小于二倍焦距，根
据凸透镜成像规律可知，移动光屏，能在光屏上得到清晰的倒立的放大的实像，这与投影仪的成像
原理相同，故C错误；
D．把蜡烛移至刻度尺45cm处，凸透镜不动，此时物距为5cm，小于焦距，根据凸透镜成像规律可
知，此时成的是虚像，不能在光屏上不成像，故D错误。
故选B。

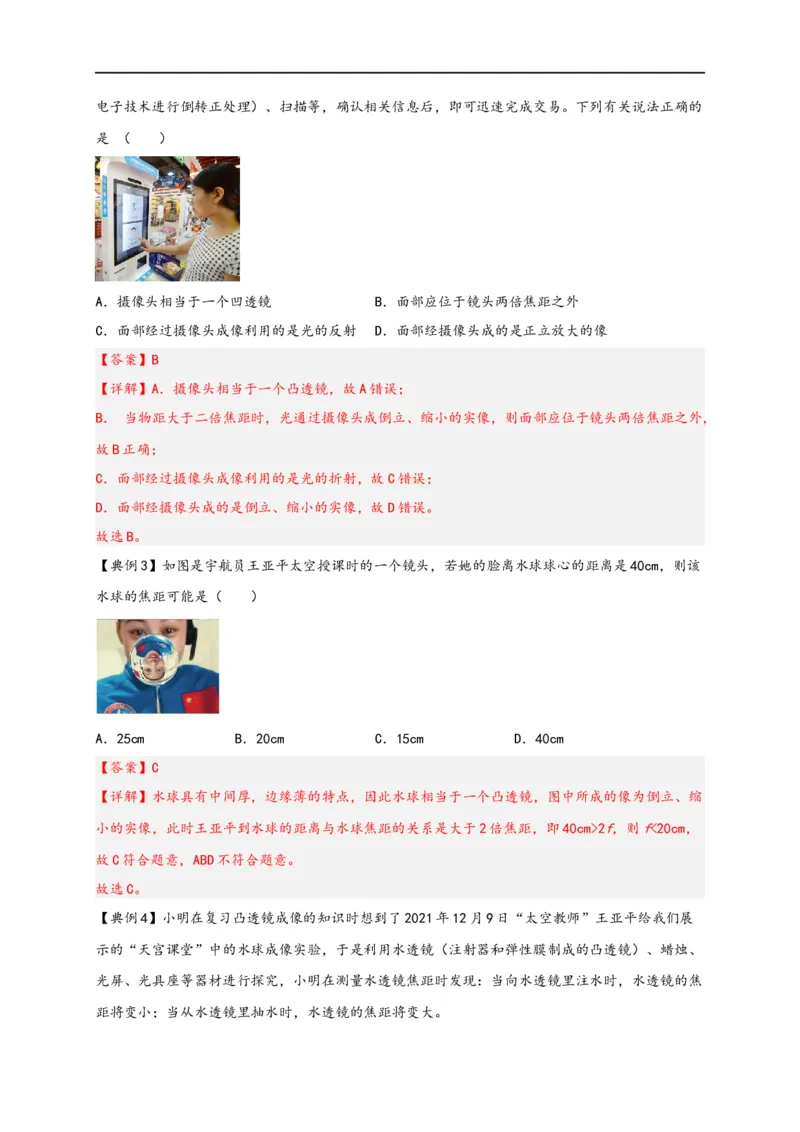

【典例2】购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头，经系统自动拍照（利用电子技术进行倒转正处理）、扫描等，确认相关信息后，即可迅速完成交易。下列有关说法正确的
是 （ ）
A．摄像头相当于一个凹透镜 B．面部应位于镜头两倍焦距之外
C．面部经过摄像头成像利用的是光的反射 D．面部经摄像头成的是正立放大的像
【答案】B
【详解】A．摄像头相当于一个凸透镜，故A错误；
B． 当物距大于二倍焦距时，光通过摄像头成倒立、缩小的实像，则面部应位于镜头两倍焦距之外，
故B正确；
C．面部经过摄像头成像利用的是光的折射，故C错误；
D．面部经摄像头成的是倒立、缩小的实像，故D错误。
故选B。
【典例3】如图是宇航员王亚平太空授课时的一个镜头，若她的脸离水球球心的距离是40cm，则该
水球的焦距可能是（ ）
A．25cm B．20cm C．15cm D．40cm
【答案】C
【详解】水球具有中间厚，边缘薄的特点，因此水球相当于一个凸透镜，图中所成的像为倒立、缩
小的实像，此时王亚平到水球的距离与水球焦距的关系是大于2倍焦距，即40cm>2f，则f<20cm，
故C符合题意，ABD不符合题意。
故选C。

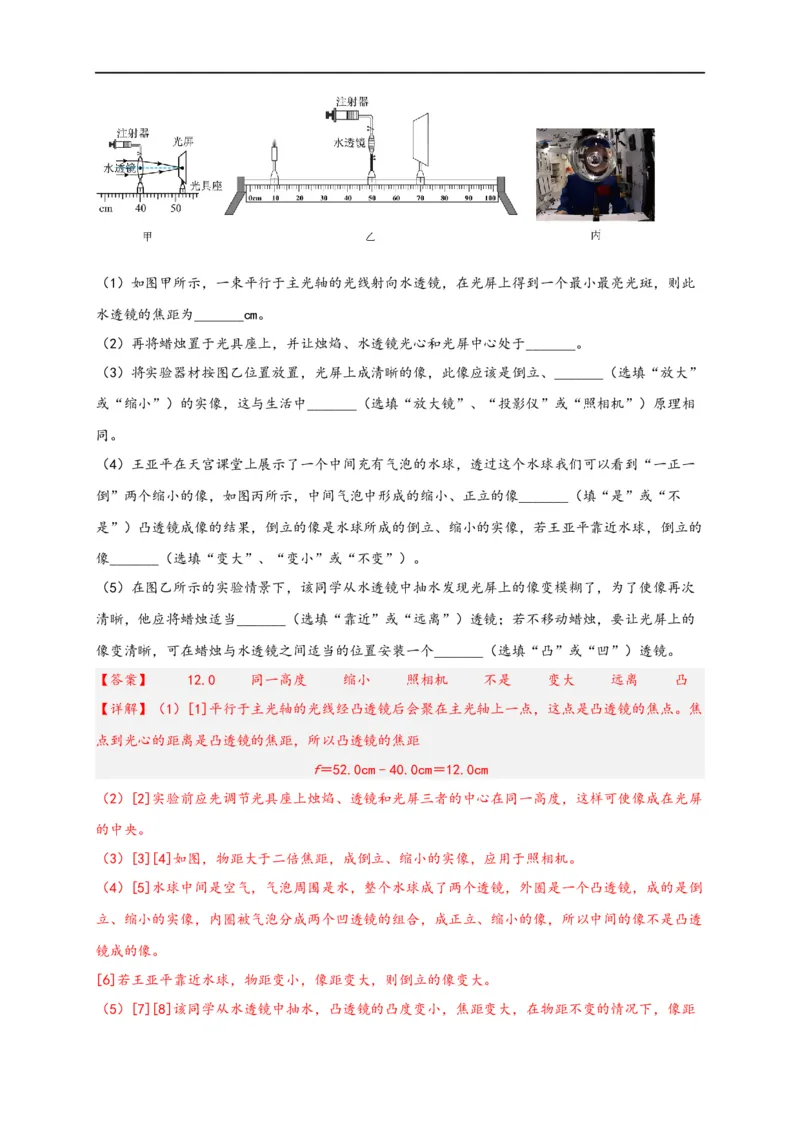

【典例4】小明在复习凸透镜成像的知识时想到了2021年12月9日“太空教师”王亚平给我们展
示的“天宫课堂”中的水球成像实验，于是利用水透镜（注射器和弹性膜制成的凸透镜）、蜡烛、
光屏、光具座等器材进行探究，小明在测量水透镜焦距时发现：当向水透镜里注水时，水透镜的焦
距将变小；当从水透镜里抽水时，水透镜的焦距将变大。（1）如图甲所示，一束平行于主光轴的光线射向水透镜，在光屏上得到一个最小最亮光斑，则此
水透镜的焦距为_______cm。
（2）再将蜡烛置于光具座上，并让烛焰、水透镜光心和光屏中心处于_______。
（3）将实验器材按图乙位置放置，光屏上成清晰的像，此像应该是倒立、_______（选填“放大”
或“缩小”）的实像，这与生活中_______（选填“放大镜”、“投影仪”或“照相机”）原理相
同。
（4）王亚平在天宫课堂上展示了一个中间充有气泡的水球，透过这个水球我们可以看到“一正一
倒”两个缩小的像，如图丙所示，中间气泡中形成的缩小、正立的像_______（填“是”或“不
是”）凸透镜成像的结果，倒立的像是水球所成的倒立、缩小的实像，若王亚平靠近水球，倒立的
像_______（选填“变大”、“变小”或“不变”）。
（5）在图乙所示的实验情景下，该同学从水透镜中抽水发现光屏上的像变模糊了，为了使像再次
清晰，他应将蜡烛适当_______（选填“靠近”或“远离”）透镜；若不移动蜡烛，要让光屏上的
像变清晰，可在蜡烛与水透镜之间适当的位置安装一个_______（选填“凸”或“凹”）透镜。
【答案】 12.0 同一高度 缩小 照相机 不是 变大 远离 凸
【详解】（1）[1]平行于主光轴的光线经凸透镜后会聚在主光轴上一点，这点是凸透镜的焦点。焦
点到光心的距离是凸透镜的焦距，所以凸透镜的焦距
f＝52.0cm﹣40.0cm＝12.0cm
（2）[2]实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏
的中央。
（3）[3][4]如图，物距大于二倍焦距，成倒立、缩小的实像，应用于照相机。
（4）[5]水球中间是空气，气泡周围是水，整个水球成了两个透镜，外圈是一个凸透镜，成的是倒
立、缩小的实像，内圈被气泡分成两个凹透镜的组合，成正立、缩小的像，所以中间的像不是凸透
镜成的像。
[6]若王亚平靠近水球，物距变小，像距变大，则倒立的像变大。
（5）[7][8]该同学从水透镜中抽水，凸透镜的凸度变小，焦距变大，在物距不变的情况下，像距会变大，为使像再次清晰，需要增大物距，应将蜡烛适当远离透镜。
若不移动蜡烛，要让光屏上的像变清晰，需要使光线提前会聚，故可在蜡烛与水透镜之间适当的位
置安装一个凸透镜。

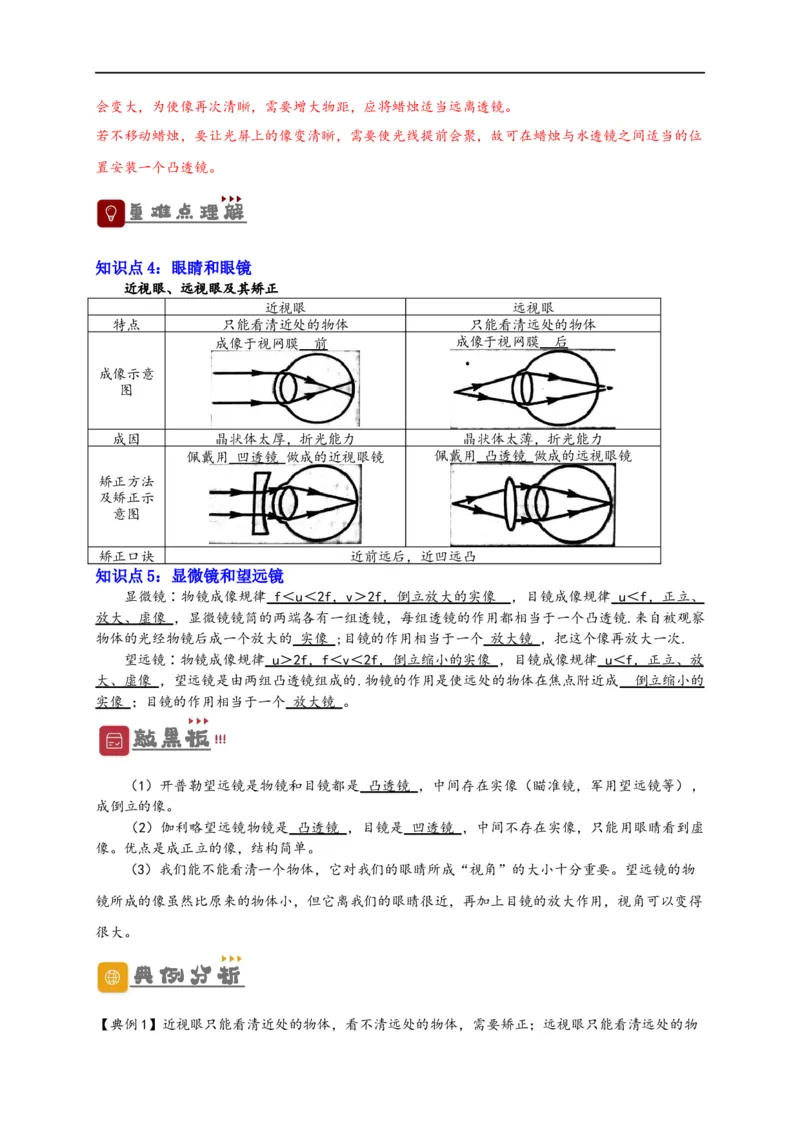

知识点4：眼睛和眼镜
近视眼、远视眼及其矫正
近视眼 远视眼
特点 只能看清近处的物体 只能看清远处的物体
成像于视网膜 前 成像于视网膜 后
成像示意
图
成因 晶状体太厚，折光能力 晶状体太薄，折光能力
佩戴用 凹透镜 做成的近视眼镜 佩戴用 凸透镜 做成的远视眼镜
矫正方法
及矫正示
意图
矫正口诀 近前远后，近凹远凸
知识点5：显微镜和望远镜
显微镜∶物镜成像规律 f ＜ u ＜ 2f ， v ＞ 2f ，倒立放大的实像 ，目镜成像规律 u ＜ f ，正立、
放大、虚像 ，显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一个凸透镜.来自被观察
物体的光经物镜后成一个放大的 实像 ;目镜的作用相当于一个 放大镜 ，把这个像再放大一次.
望远镜∶物镜成像规律 u ＞ 2 f ， f ＜ v ＜ 2 f ，倒立缩小的实像 ，目镜成像规律 u ＜ f ，正立、放
大、虚像 ，望远镜是由两组凸透镜组成的.物镜的作用是使远处的物体在焦点附近成 倒立缩小的
实像 ；目镜的作用相当于一个 放大镜 。
（1）开普勒望远镜是物镜和目镜都是 凸透镜 ，中间存在实像（瞄准镜，军用望远镜等），
成倒立的像。
（2）伽利略望远镜物镜是 凸透镜 ，目镜是 凹透镜 ，中间不存在实像，只能用眼睛看到虚
像。优点是成正立的像，结构简单。
（3）我们能不能看清一个物体，它对我们的眼睛所成“视角”的大小十分重要。望远镜的物
镜所成的像虽然比原来的物体小，但它离我们的眼睛很近，再加上目镜的放大作用，视角可以变得
很大。

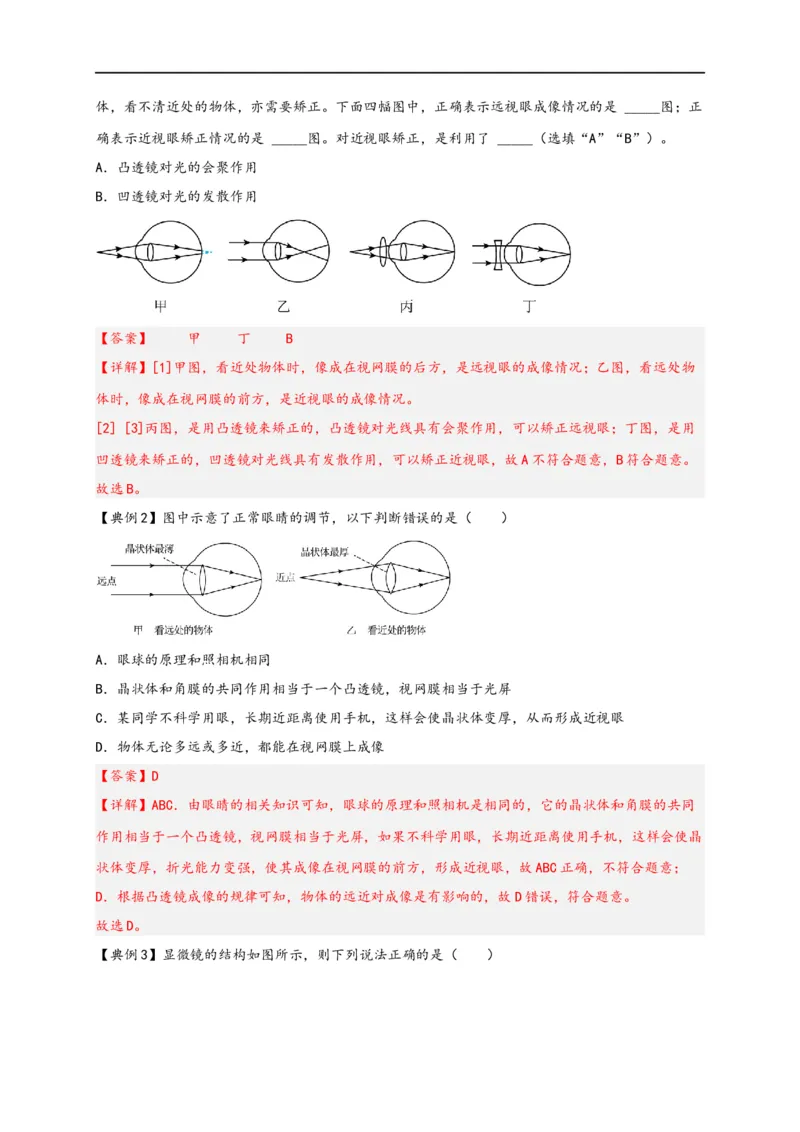

【典例1】近视眼只能看清近处的物体，看不清远处的物体，需要矫正；远视眼只能看清远处的物体，看不清近处的物体，亦需要矫正。下面四幅图中，正确表示远视眼成像情况的是 _____图；正
确表示近视眼矫正情况的是 _____图。对近视眼矫正，是利用了 _____（选填“A”“B”）。
A．凸透镜对光的会聚作用
B．凹透镜对光的发散作用
【答案】 甲 丁 B
【详解】[1]甲图，看近处物体时，像成在视网膜的后方，是远视眼的成像情况；乙图，看远处物
体时，像成在视网膜的前方，是近视眼的成像情况。
[2] [3]丙图，是用凸透镜来矫正的，凸透镜对光线具有会聚作用，可以矫正远视眼；丁图，是用
凹透镜来矫正的，凹透镜对光线具有发散作用，可以矫正近视眼，故A不符合题意，B符合题意。
故选B。
【典例2】图中示意了正常眼睛的调节，以下判断错误的是（ ）
A．眼球的原理和照相机相同
B．晶状体和角膜的共同作用相当于一个凸透镜，视网膜相当于光屏
C．某同学不科学用眼，长期近距离使用手机，这样会使晶状体变厚，从而形成近视眼
D．物体无论多远或多近，都能在视网膜上成像
【答案】D
【详解】ABC．由眼睛的相关知识可知，眼球的原理和照相机是相同的，它的晶状体和角膜的共同
作用相当于一个凸透镜，视网膜相当于光屏，如果不科学用眼，长期近距离使用手机，这样会使晶
状体变厚，折光能力变强，使其成像在视网膜的前方，形成近视眼，故ABC正确，不符合题意；
D．根据凸透镜成像的规律可知，物体的远近对成像是有影响的，故D错误，符合题意。
故选D。

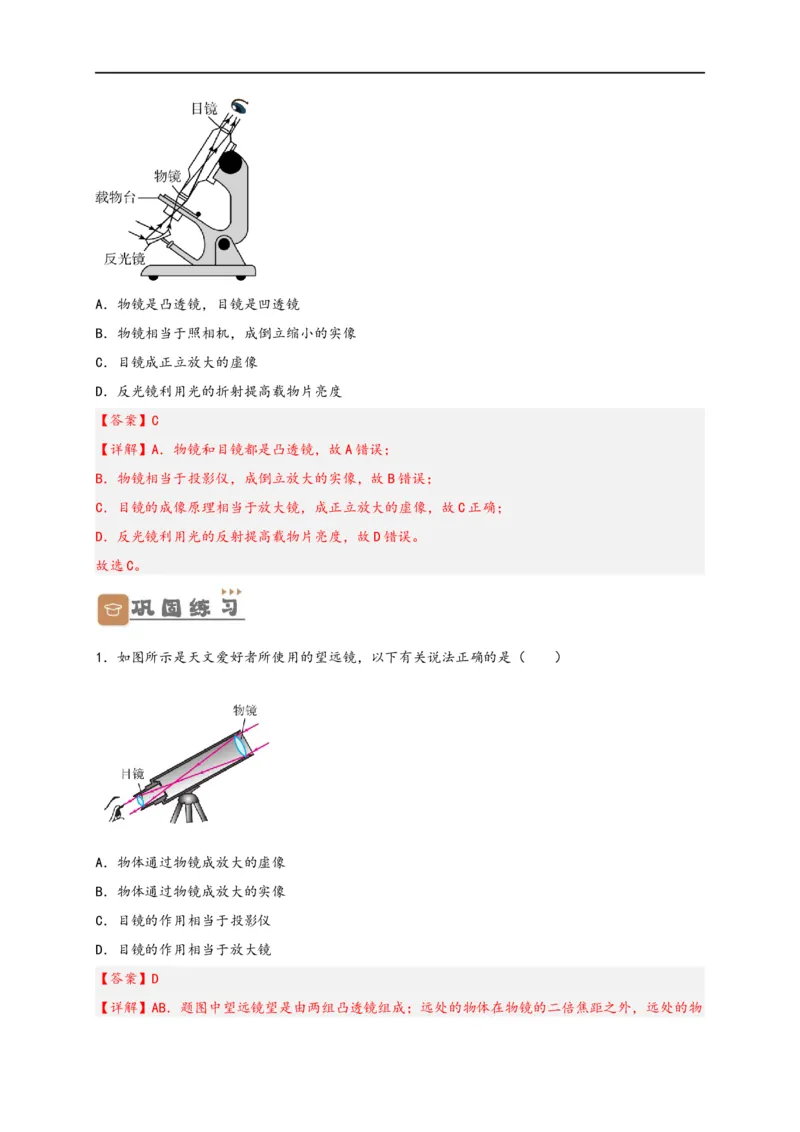

【典例3】显微镜的结构如图所示，则下列说法正确的是（ ）A．物镜是凸透镜，目镜是凹透镜
B．物镜相当于照相机，成倒立缩小的实像
C．目镜成正立放大的虚像
D．反光镜利用光的折射提高载物片亮度
【答案】C
【详解】A．物镜和目镜都是凸透镜，故A错误；
B．物镜相当于投影仪，成倒立放大的实像，故B错误；
C．目镜的成像原理相当于放大镜，成正立放大的虚像，故C正确；
D．反光镜利用光的反射提高载物片亮度，故D错误。
故选C。
1．如图所示是天文爱好者所使用的望远镜，以下有关说法正确的是（ ）
A．物体通过物镜成放大的虚像
B．物体通过物镜成放大的实像
C．目镜的作用相当于投影仪
D．目镜的作用相当于放大镜
【答案】D
【详解】AB．题图中望远镜望是由两组凸透镜组成；远处的物体在物镜的二倍焦距之外，远处的物体通过物镜成倒立、缩小的实像，故AB错误；
CD．目镜相当于放大镜，倒立、缩小的实像经目镜成正立、放大的虚像，故C错误、D正确。
故选D。

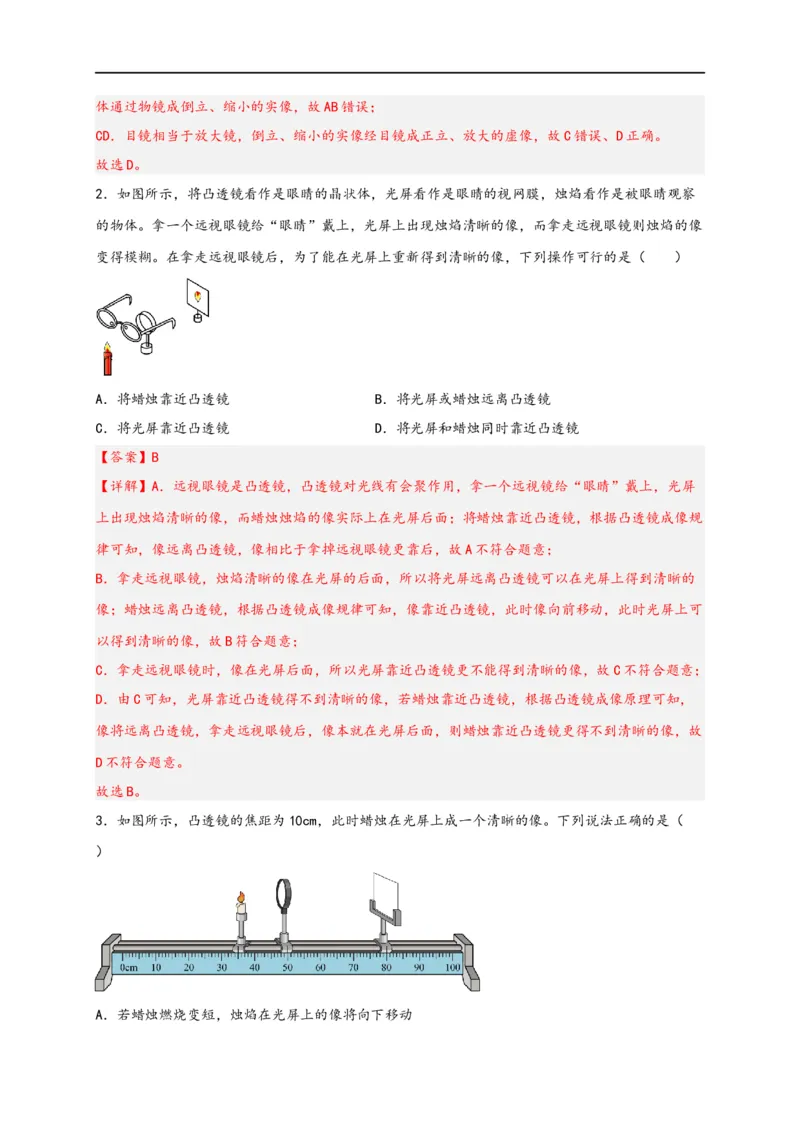

2．如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察
的物体。拿一个远视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走远视眼镜则烛焰的像
变得模糊。在拿走远视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（ ）
A．将蜡烛靠近凸透镜 B．将光屏或蜡烛远离凸透镜
C．将光屏靠近凸透镜 D．将光屏和蜡烛同时靠近凸透镜
【答案】B
【详解】A．远视眼镜是凸透镜，凸透镜对光线有会聚作用，拿一个远视镜给“眼睛”戴上，光屏
上出现烛焰清晰的像，而蜡烛烛焰的像实际上在光屏后面；将蜡烛靠近凸透镜，根据凸透镜成像规
律可知，像远离凸透镜，像相比于拿掉远视眼镜更靠后，故A不符合题意；
B．拿走远视眼镜，烛焰清晰的像在光屏的后面，所以将光屏远离凸透镜可以在光屏上得到清晰的
像；蜡烛远离凸透镜，根据凸透镜成像规律可知，像靠近凸透镜，此时像向前移动，此时光屏上可
以得到清晰的像，故B符合题意；
C．拿走远视眼镜时，像在光屏后面，所以光屏靠近凸透镜更不能得到清晰的像，故C不符合题意；
D．由C可知，光屏靠近凸透镜得不到清晰的像，若蜡烛靠近凸透镜，根据凸透镜成像原理可知，
像将远离凸透镜，拿走远视眼镜后，像本就在光屏后面，则蜡烛靠近凸透镜更得不到清晰的像，故
D不符合题意。
故选B。

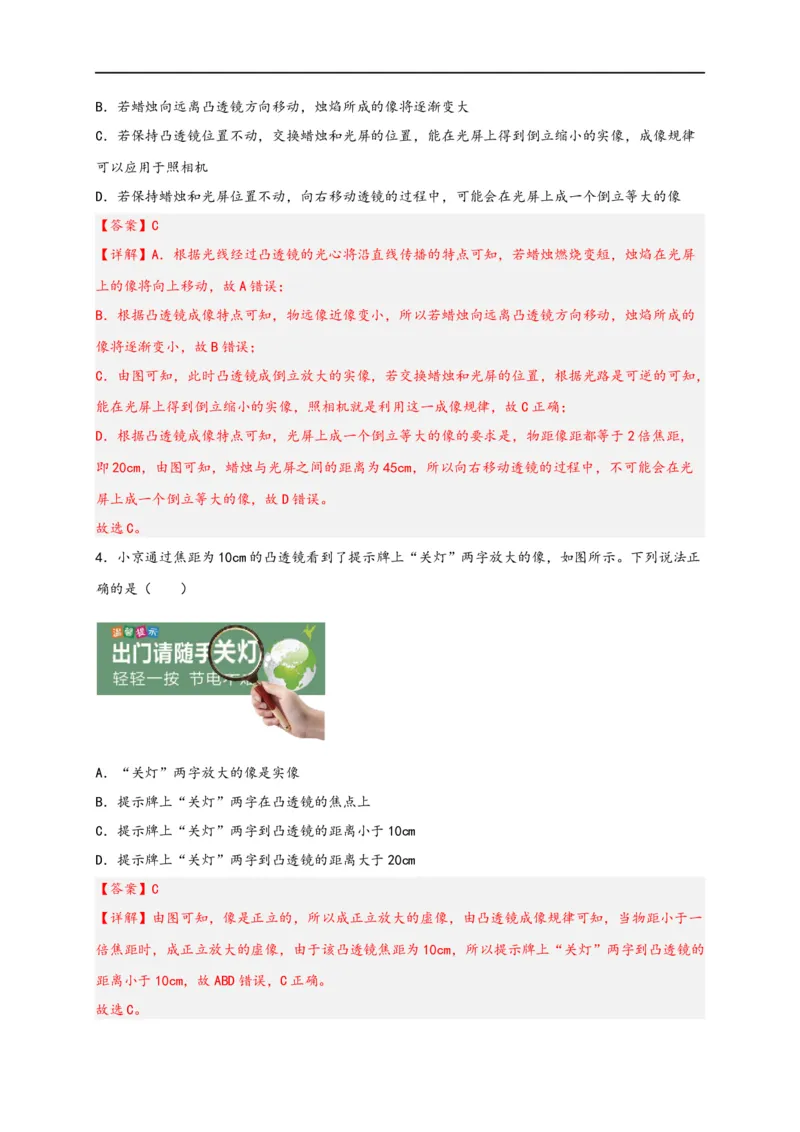

3．如图所示，凸透镜的焦距为10cm，此时蜡烛在光屏上成一个清晰的像。下列说法正确的是（
）
A．若蜡烛燃烧变短，烛焰在光屏上的像将向下移动B．若蜡烛向远离凸透镜方向移动，烛焰所成的像将逐渐变大
C．若保持凸透镜位置不动，交换蜡烛和光屏的位置，能在光屏上得到倒立缩小的实像，成像规律
可以应用于照相机
D．若保持蜡烛和光屏位置不动，向右移动透镜的过程中，可能会在光屏上成一个倒立等大的像
【答案】C
【详解】A．根据光线经过凸透镜的光心将沿直线传播的特点可知，若蜡烛燃烧变短，烛焰在光屏
上的像将向上移动，故A错误；
B．根据凸透镜成像特点可知，物远像近像变小，所以若蜡烛向远离凸透镜方向移动，烛焰所成的
像将逐渐变小，故B错误；
C．由图可知，此时凸透镜成倒立放大的实像，若交换蜡烛和光屏的位置，根据光路是可逆的可知，
能在光屏上得到倒立缩小的实像，照相机就是利用这一成像规律，故C正确；
D．根据凸透镜成像特点可知，光屏上成一个倒立等大的像的要求是，物距像距都等于2倍焦距，
即20cm，由图可知，蜡烛与光屏之间的距离为45cm，所以向右移动透镜的过程中，不可能会在光
屏上成一个倒立等大的像，故D错误。
故选C。
4．小京通过焦距为10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正
确的是（ ）
A．“关灯”两字放大的像是实像
B．提示牌上“关灯”两字在凸透镜的焦点上
C．提示牌上“关灯”两字到凸透镜的距离小于10cm
D．提示牌上“关灯”两字到凸透镜的距离大于20cm
【答案】C
【详解】由图可知，像是正立的，所以成正立放大的虚像，由凸透镜成像规律可知，当物距小于一
倍焦距时，成正立放大的虚像，由于该凸透镜焦距为10cm，所以提示牌上“关灯”两字到凸透镜的
距离小于10cm，故ABD错误，C正确。

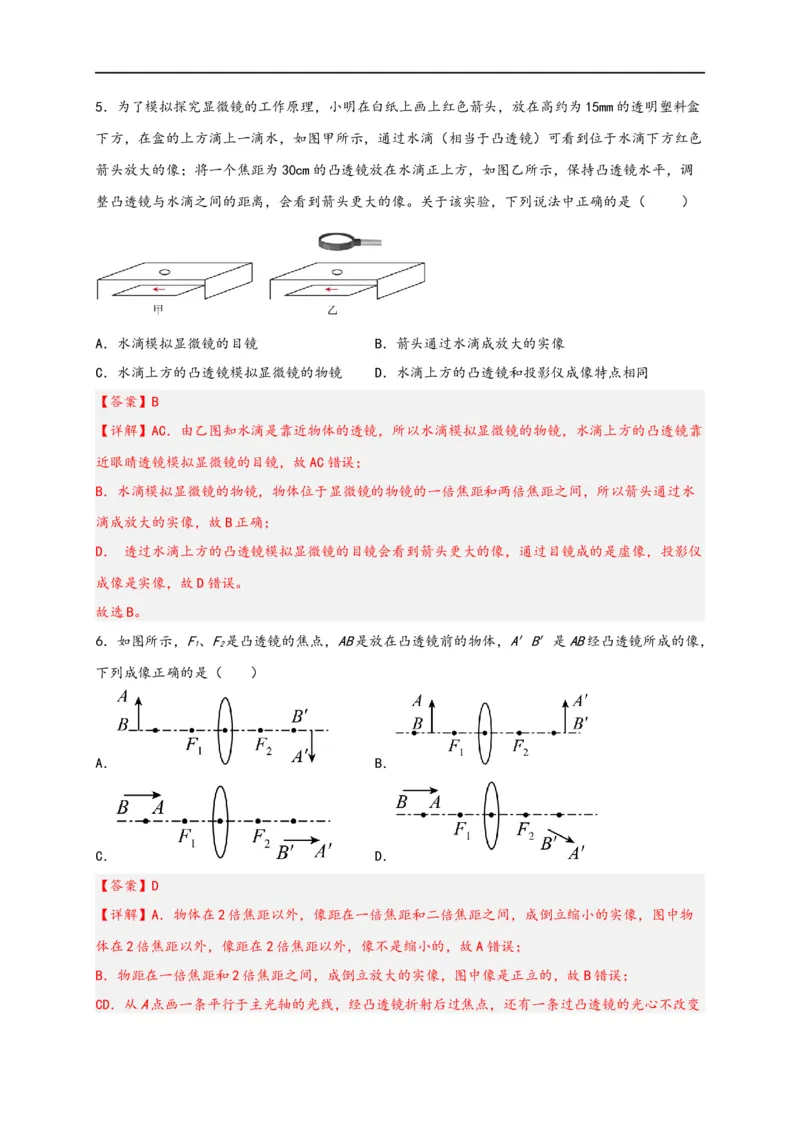

故选C。5．为了模拟探究显微镜的工作原理，小明在白纸上画上红色箭头，放在高约为15mm的透明塑料盒
下方，在盒的上方滴上一滴水，如图甲所示，通过水滴（相当于凸透镜）可看到位于水滴下方红色
箭头放大的像；将一个焦距为30cm的凸透镜放在水滴正上方，如图乙所示，保持凸透镜水平，调
整凸透镜与水滴之间的距离，会看到箭头更大的像。关于该实验，下列说法中正确的是（ ）
A．水滴模拟显微镜的目镜 B．箭头通过水滴成放大的实像
C．水滴上方的凸透镜模拟显微镜的物镜 D．水滴上方的凸透镜和投影仪成像特点相同
【答案】B
【详解】AC．由乙图知水滴是靠近物体的透镜，所以水滴模拟显微镜的物镜，水滴上方的凸透镜靠
近眼睛透镜模拟显微镜的目镜，故AC错误；
B．水滴模拟显微镜的物镜，物体位于显微镜的物镜的一倍焦距和两倍焦距之间，所以箭头通过水
滴成放大的实像，故B正确；
D． 透过水滴上方的凸透镜模拟显微镜的目镜会看到箭头更大的像，通过目镜成的是虚像，投影仪
成像是实像，故D错误。
故选B。
6．如图所示，F、F是凸透镜的焦点，AB是放在凸透镜前的物体，A′B′是AB经凸透镜所成的像，
1 2
下列成像正确的是（ ）
A． B．
C． D．
【答案】D
【详解】A．物体在2倍焦距以外，像距在一倍焦距和二倍焦距之间，成倒立缩小的实像，图中物
体在2倍焦距以外，像距在2倍焦距以外，像不是缩小的，故A错误；
B．物距在一倍焦距和2倍焦距之间，成倒立放大的实像，图中像是正立的，故B错误；

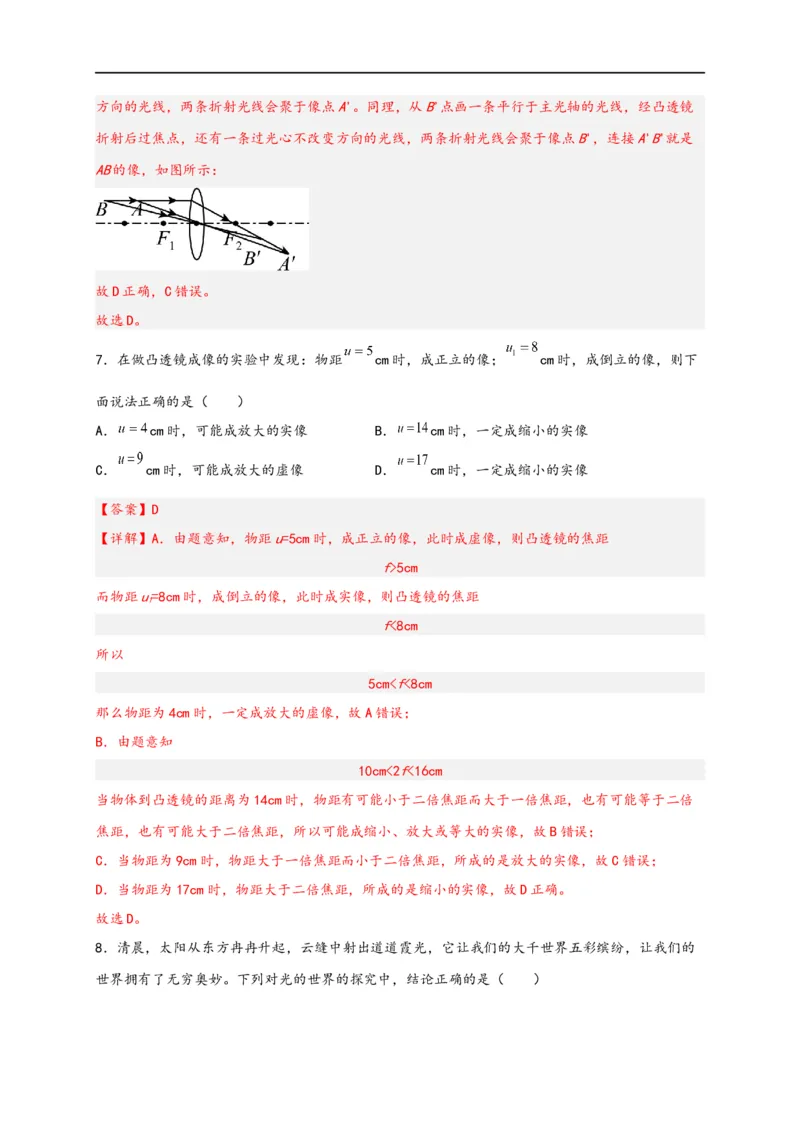

CD．从A点画一条平行于主光轴的光线，经凸透镜折射后过焦点，还有一条过凸透镜的光心不改变方向的光线，两条折射光线会聚于像点A'。同理，从B'点画一条平行于主光轴的光线，经凸透镜
折射后过焦点，还有一条过光心不改变方向的光线，两条折射光线会聚于像点B'，连接A'B'就是
AB的像，如图所示：
故D正确，C错误。
故选D。
7．在做凸透镜成像的实验中发现：物距 cm时，成正立的像； cm时，成倒立的像，则下
面说法正确的是（ ）
A． cm时，可能成放大的实像 B． cm时，一定成缩小的实像
C． cm时，可能成放大的虚像 D． cm时，一定成缩小的实像
【答案】D
【详解】A．由题意知，物距u=5cm时，成正立的像，此时成虚像，则凸透镜的焦距
f>5cm
而物距u=8cm时，成倒立的像，此时成实像，则凸透镜的焦距
1
f<8cm
所以

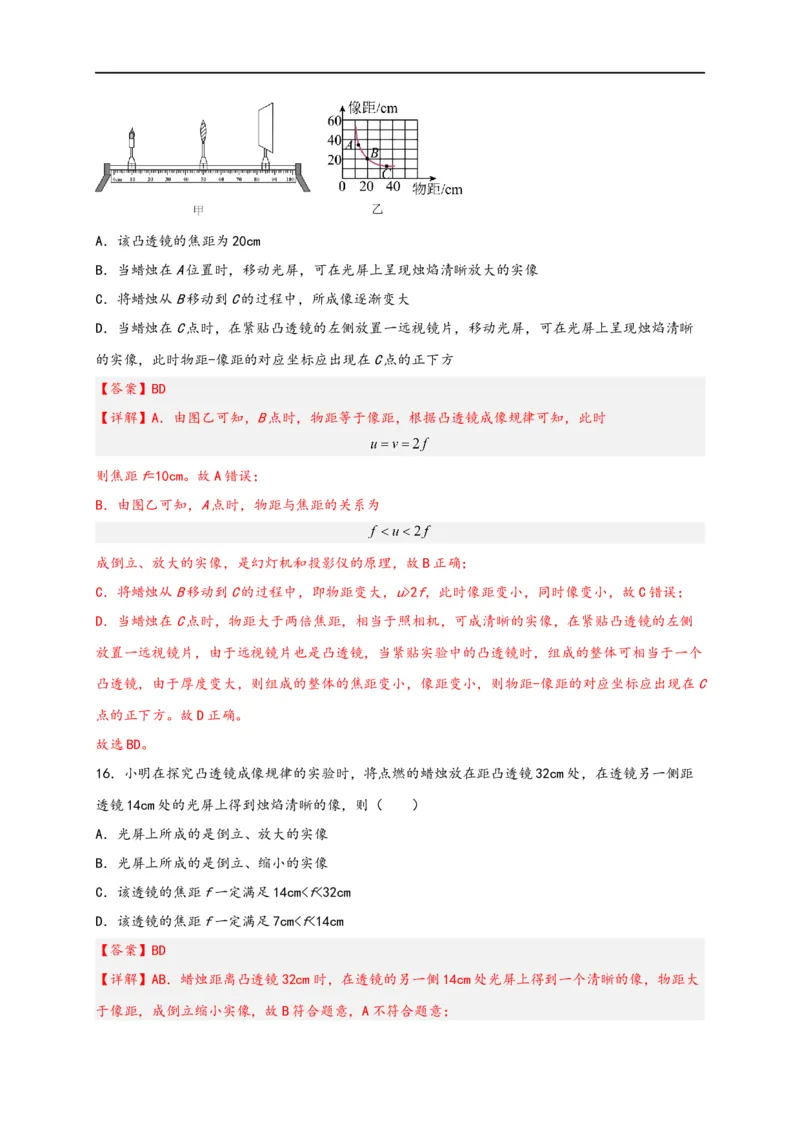

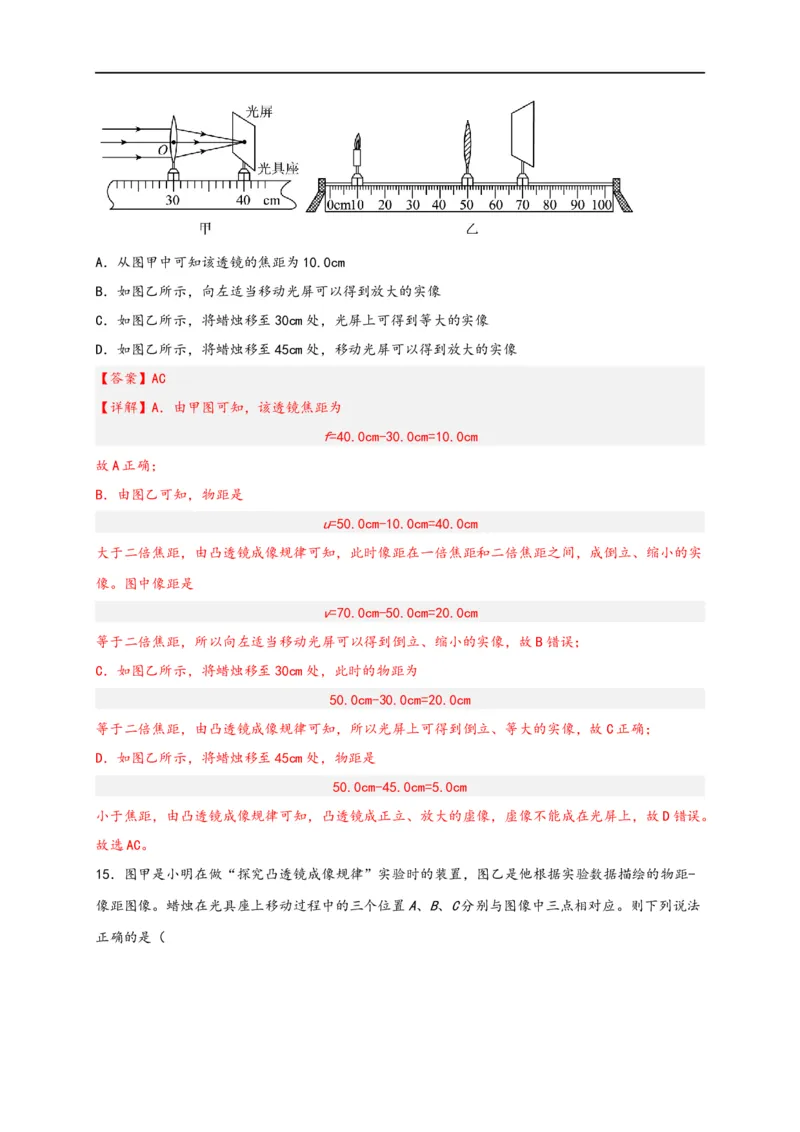

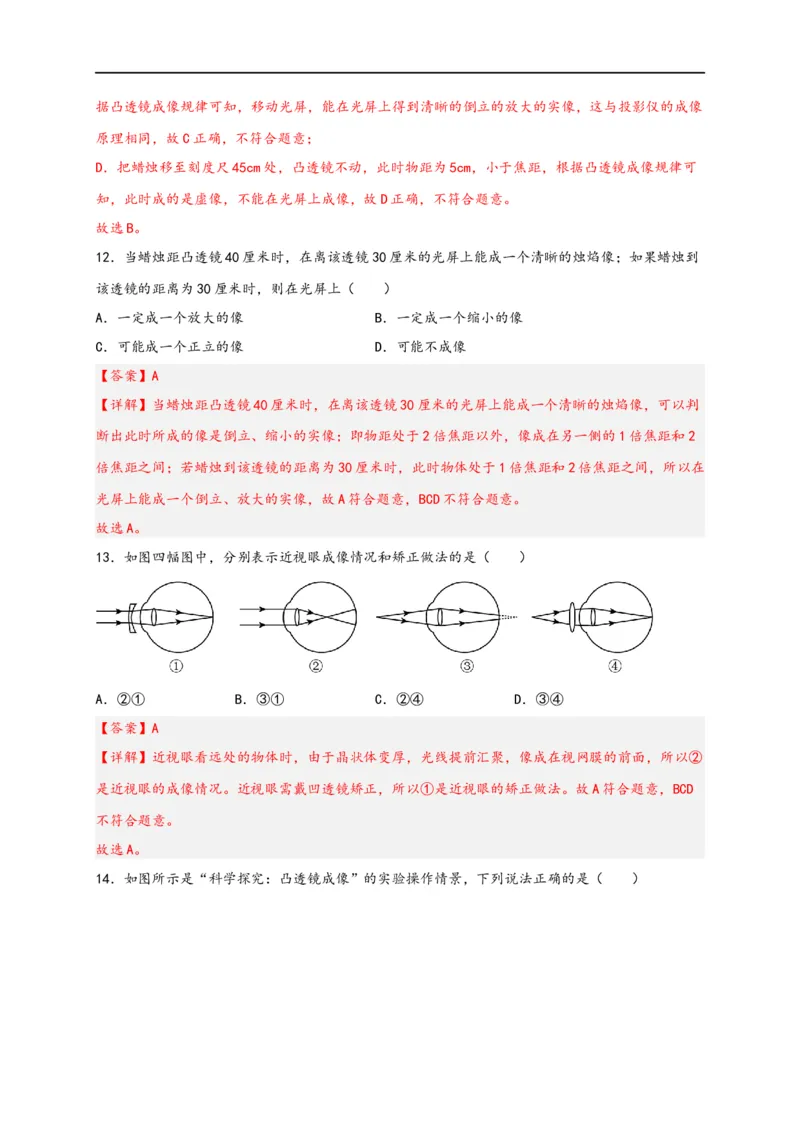

5cm2f，此时像距变小，同时像变小，故C错误；
D．当蜡烛在C点时，物距大于两倍焦距，相当于照相机，可成清晰的实像，在紧贴凸透镜的左侧
放置一远视镜片，由于远视镜片也是凸透镜，当紧贴实验中的凸透镜时，组成的整体可相当于一个
凸透镜，由于厚度变大，则组成的整体的焦距变小，像距变小，则物距-像距的对应坐标应出现在C
点的正下方。故D正确。
故选BD。
16．小明在探究凸透镜成像规律的实验时，将点燃的蜡烛放在距凸透镜32cm处，在透镜另一侧距
透镜14cm处的光屏上得到烛焰清晰的像，则（ ）
A．光屏上所成的是倒立、放大的实像
B．光屏上所成的是倒立、缩小的实像
C．该透镜的焦距f一定满足14cm2f

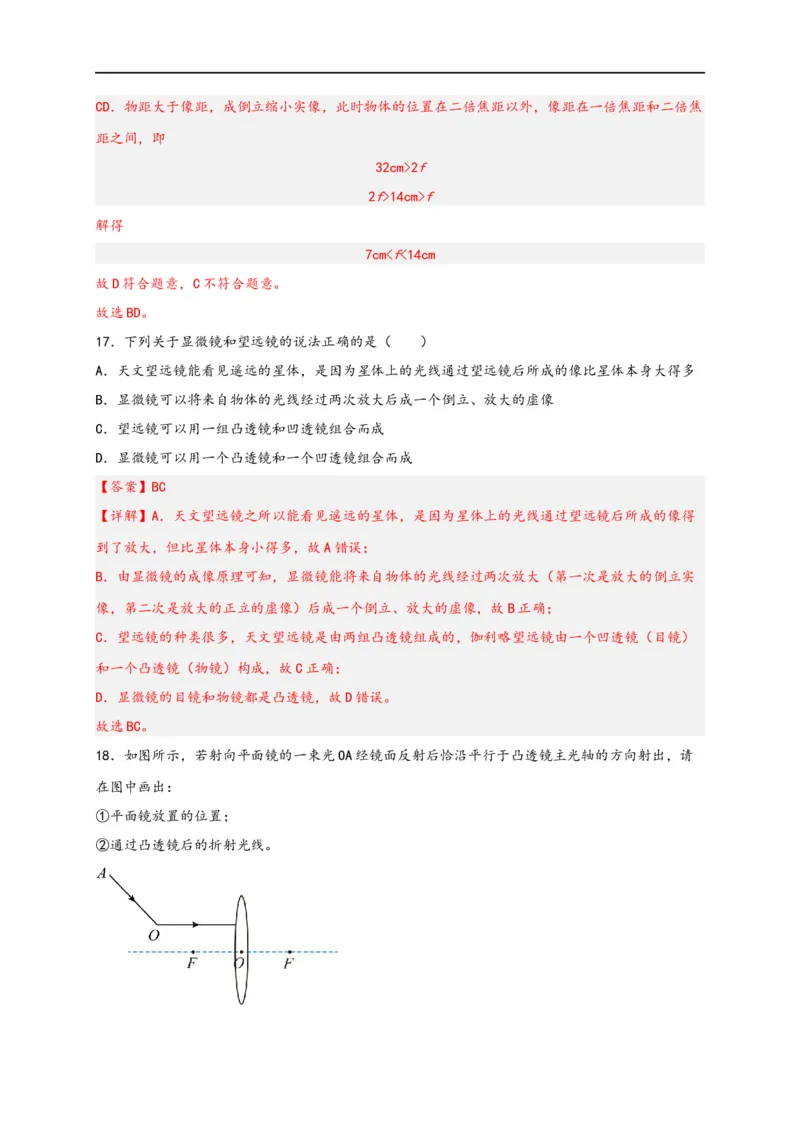

2f>14cm>f
解得
7cm
