考向 03 透镜及其应用

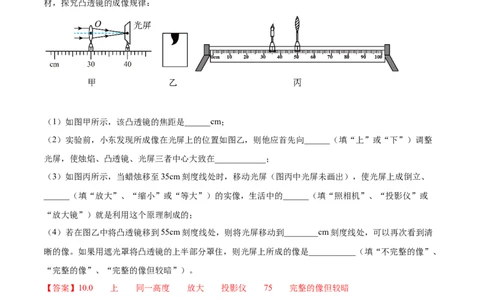

1．（2021·广西江州·中考真题）如图所示，小东同学用一个焦距未知的凸透镜、蜡烛、光屏、光具座等器
材，探究凸透镜的成像规律：
（1）如图甲所示，该凸透镜的焦距是______cm；
（2）实验前，小东发现所成像在光屏上的位置如图乙，则他应首先向______（填“上”或“下”）调整
光屏，使烛焰、凸透镜、光屏三者中心大致在____________；
（3）如图丙所示，当蜡烛移至35cm刻度线处时，移动光屏（图丙中光屏未画出），使光屏上成倒立、
______（填“放大”、“缩小”或“等大”）的实像，生活中的______（填“照相机”、“投影仪”或
“放大镜”）就是利用这个原理制成的；
（4）若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到________cm刻度线处，可以再次看到清
晰的像。如果用遮光罩将凸透镜的上半部分罩住，则光屏上所成的像是___________（填“不完整的像”、
“完整的像”、“完整的像但较暗”）。
【答案】10.0 上 同一高度 放大 投影仪 75 完整的像但较暗
【详解】
解：（1）[1]由甲图知，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到
的最小、最亮的光斑便是凸透镜的焦点，所以焦距为
（2）[2][3]由乙图知，像呈在光屏的上方，要使像能成在光屏的中央，因为成的是倒立的实像，所以，应
将光屏向上调整；使烛焰、凸透镜、光屏三者中心大致在同一高度，目的是使像成在光屏的中心。
（3）[4][5]当蜡烛移至35cm刻度线处时，此时物距等于15cm，位于一倍焦距和二倍焦距时，成倒立、放
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司大的实像，应用为投影仪。
（4）[6]若在图乙中将凸透镜移到55cm刻度线处时，蜡烛距离透镜的距离为20cm，即刚好为2倍焦距，
根据凸透镜成像的原理知，此时像距也应该为20cm，所以光屏应该移动到75cm。
[7]遮住凸透镜的上半部，仍是凸透镜，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚
成像，像的大小不发生变化，折射光线减少，会聚成的像完整但变暗。

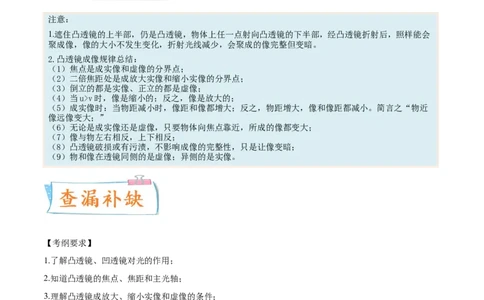

注意：
1.遮住凸透镜的上半部，仍是凸透镜，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会
聚成像，像的大小不发生变化，折射光线减少，会聚成的像完整但变暗。
2.凸透镜成像规律总结：
（1）焦点是成实像和虚像的分界点；
（2）二倍焦距处是成放大实像和缩小实像的分界点；
（3）倒立的都是实像、正立的都是虚像；
（4）当u>v时，像是缩小的；反之，像是放大的；
（5）成实像时：当物距减小时，像距和像都增大；反之，物距增大，像和像距都减小。简言之“物近
像远像变大；”
（6）无论是成实像还是虚像，只要物体向焦点靠近，所成的像都变大；
（7）像与物左右相反，上下相反；
（8）凸透镜破损或有污渍，不影响成像的完整性，只是让像变暗；
（9）物和像在透镜同侧的是虚像；异侧的是实像。
【考纲要求】
1.了解凸透镜、凹透镜对光的作用；
2.知道凸透镜的焦点、焦距和主光轴；
3.理解凸透镜成放大、缩小实像和虚像的条件；
4.知道照相机、幻灯机和放大镜的原理；
5.知道近视眼和远视眼的矫正；
6.了解望远镜、显微镜的工作原理。
【知识网络】
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司【考点梳理】
考点一、透镜
1、凸透镜：
（1）中间厚边缘薄的透镜叫凸透镜。
（2）凸透镜对光线有会聚作用。
（3）凸透镜的三条特殊光线【高清课堂：中考复习—透镜及其应用 三条特殊光线】
2、凹透镜：
（1）中间薄边缘厚的透镜叫凹透镜。
（2）凹透镜对光线有发散作用。
（3）凹透镜的三条特殊光线：
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司3、透镜的主光轴和光心：
如下图所示：透镜上通过两个球心的直线CC′叫主光轴；主光轴上有一个特殊点，通过该点的光其
传播方向不变，这个点是光心。

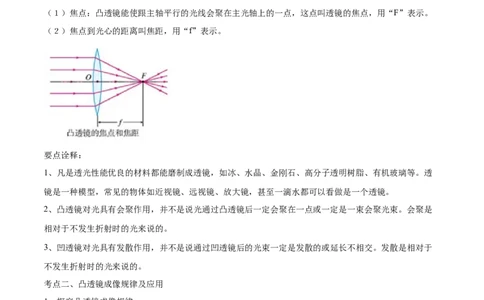

4、凸透镜的焦点、焦距
（１）焦点：凸透镜能使跟主轴平行的光线会聚在主光轴上的一点，这点叫透镜的焦点，用“F”表示。
（２）焦点到光心的距离叫焦距，用“f”表示。
要点诠释：
1、凡是透光性能优良的材料都能磨制成透镜，如冰、水晶、金刚石、高分子透明树脂、有机玻璃等。透
镜是一种模型，常见的物体如近视镜、远视镜、放大镜，甚至一滴水都可以看做是一个透镜。
2、凸透镜对光具有会聚作用，并不是说光通过凸透镜后一定会聚在一点或一定是一束会聚光束。会聚是
相对于不发生折射时的光来说的。
3、凹透镜对光具有发散作用，并不是说通过凹透镜后的光束一定是发散的或延长不相交。发散是相对于
不发生折射时的光来说的。
考点二、凸透镜成像规律及应用
1、探究凸透镜成像规律：
（1）从左向右依次放置蜡烛、凸透镜、光屏。
（2）调整它们的位置，使三者在同一直线（光具座不用）；
（3）调整它们，使烛焰的中心、凸透镜的中心、光屏的中心在同一高度。
2、凸透镜成像规律总结：
（1）焦点是成实像和虚像的分界点；
（2）二倍焦距处是成放大实像和缩小实像的分界点；
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司（3）倒立的都是实像、正立的都是虚像；
（4）当u>v时，像是缩小的；反之，像是放大的；
（5）成实像时：当物距减小时，像距和像都增大；反之，物距增大，像和像距都减小。简言之“物近像
远像变大；”
（6）无论是成实像还是虚像，只要物体向焦点靠近，所成的像都变大；
（7）像与物左右相反，上下相反；
（8）凸透镜破损或有污渍，不影响成像的完整性，只是让像变暗；
（9）物和像在透镜同侧的是虚像；异侧的是实像。
3、利用三条光线完成凸透镜成像规律作图：
①画一直线表示主光轴；
②把透镜放在主光轴中央，从透镜的位置开始在左右两边的轴上用粉笔标出等于焦距和2倍焦距的位置；
③物体分别设三个位置；（u＜f、f＜u＜2f、u＞2f）
④画出平行于主光轴的光线被凸透镜折射后经过焦点的光线；
⑤通过焦点的光线被凸透镜折射以后平行于主光轴射出；
⑥两条折射光线在透镜另一侧相交于一点；
⑦过这一点作垂直主光轴的线，这就是物体的像；
⑧若两条折射光线在透镜另一侧不相交，反向延长，交于物体与透镜同侧；
⑨过这一点作垂直主光轴的线，用虚线表示其成的虚像，如图所示:
要点诠释：
凸透镜成像规律：
像的性质
物距（u） 像距(v) 应用
倒正 实虚 放大或缩小
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司u>2f 倒立 实像 缩小 f2f 幻灯机
u=f 不成像 像的虚实转折点
uu 放大镜
考点三、生活中的凸透镜及应用
1、照相机：镜头相当于凸透镜，来自物体的光经过照相机镜头后会聚在胶片上，成倒立、缩小的实像。
2、投影仪：镜头相当于凸透镜，来自投影片的光通过凸透镜后成像，再经过平面镜改变光的传播方向，
使屏幕上成倒立、放大的实像。
3、放大镜：成正立、放大的虚像。
4、显微镜：物镜焦距较短，物体通过它成倒立、放大的实像（像投影仪的镜头）；目镜焦距较长，物镜
成的像经过它成放大的虚像（像放大镜）。
5、望远镜：（开普勒望远镜）物镜的作用是使远处的物体在焦点附近成实像，目镜的作用相当于一个放
大镜，用来把这个像放大。
要点诠释：
1、为了使幕上的像“正立”（朝上），幻灯片要倒着插。
2、照相机的镜头相当于一个凸透镜，暗箱中的胶片相当于光屏，我们调节调焦环，并非调焦距，而是调
镜头到胶片的距离，物离镜头越远，胶片就应靠近镜头。
考点四、眼睛和眼镜
近视眼和远视眼的成因及纠正
近视眼 远视眼
表 只能看清近处的物体，看不清远处的物体。 只能看清楚远处的物体、看不清近处的物
现 体。
成 晶状体变得太厚，折射光的能力太强或由于眼球在前 晶状体太薄，折光能力太弱，或者是眼球在
因 后方向上太长，视网膜距晶状体过远，来自远处的光 前后方向上太短，来自近处物体的光线发散
会聚在视网膜之前，视网膜上得不到清晰的像。如 程度较大，光会聚到了视网膜之后。
图：
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司矫
正
1.（2021·黑龙江铁锋·中考真题）晓雯探究凸透镜的成像规律，进行了如下操作并得到了相关结论。
（1）如图所示，让太阳光正对着凸透镜照射，把光屏置于另一侧。改变光屏与凸透镜间的距离.直到光屏
上出现一个最小最亮的光斑，测得凸透镜的焦距是_______cm
（2）将蜡烛，透镜和光屏放在光具座上，并使烛焰中心，和光屏中心在凸透镜的____________上
（3）晓雯按照实验步骤做了四次实验，下表是几次实验数据
实验序号 物距u/cm 像距v/cm 像的性质
1 40 13 A
2 20 B 倒立、等大的实像
3 13 C 倒立、放大的实像
4 6 无 正立、放大的虚像
①在表中空格内填写相应内容.A _______B_________ C_______
②当烛焰从远处逐渐靠近透镜时，像的大小如何变化_______（选填“变大”“变小”“先变大后变小”
“先变小后变大”）
③晓雯做到第3次实验时，蜡烛由于燃烧而变短了一点，此时，像会成在光屏的_________半部分（选填
“上”或“下”），如果想让像成在光屏中央，应将透镜向________移动（选填“上”或“下”）。
【答案】10.0 主光轴 倒立缩小实像 20 40 先变大后变小 上 下
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司【详解】
（1）[1]与凸透镜主光轴平等的光经凸透镜折射后，会聚在焦点，形成一个最小的光斑。此光斑距凸透镜
的距离等于透镜的焦距。凸透镜在50.0cm刻度线处，光屏在60.0cm刻度线处，故此凸透镜的焦距为
10.0cm。
（2）[2]让烛焰中心、光屏中心、凸透镜的中心在同一条直线上，可以保证像成在光屏的中央，取得较好
的实验效果。这条直线恰好和透镜的主光轴重合。
（3）[3]物距为40cm，大于透镜的2倍焦距，所以成的像的性质为：倒立缩小的实像。
[4]当物体经凸透镜成等大的实像的条件是：物距等于像距，故此时像距为20cm。
[5]因为光路是可逆的。凸透镜第一次成像时，物距为40cm时，像距为13cm。那么，当物距为13cm时，
也能成像，像距为40cm。
[6]物体由远处逐渐靠近透镜，成像分两种情况：当物体由远处向焦点靠近时，成的是实像，此时像是逐渐
变大的。当物体由刚过焦点向透镜靠近时，成的是放大的虚像，此时，物体离透镜越近，虚像越小。所以
整个过程中，像是先变大后变小。
[7][8]以烛焰发出的通过透镜中心的光线为例为说明问题（此光线在通过透镜中心时传播方向不变）。当蜡
烛变短时，烛焰高度下降，它发出的这条光线通过透镜中心会照在光屏的上方。因此，当蜡烛变短时，它
通过透镜成的像在光屏的上方。要使像依然成在光屏的中心，应该把透镜向下移动。
2．（2021·广东佛山·中考真题）某同学利用图示装置来研究凸透镜成像规律。
（1）实验前，应调整烛焰、凸透镜和光屏三者的中心在_________，实验过程中，当蜡烛燃烧一段时间后
会变短，烛焰的像会往________（选填“上”或“下”）偏离光屏中心；
（2）当蜡烛位于图中的B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，
则该凸透镜焦距为___________cm；
（3）保持凸透镜位置不变，当蜡烛位于光具座上A处时，移动光屏成清晰的像，成的是___________
（选填“正立”或“倒立”）的像。据此原理，人们制成的光学仪器是___________；
（4）在保持（3）中蜡烛和光屏位置不变的情况下，将凸透镜向___________（选填“左”或“右”）移
动，可以得到清晰放大的像。
【答案】同一高度 上 10.0 倒立 照相机 左
8
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司【详解】
（1）[1]在实验前应调节光屏、凸透镜、蜡烛的高度，使烛焰的中心、凸透镜的中心、光屏的中心大致在
同一高度处，是要使烛焰的像成在光屏的中央。
[2]凸透镜成像时，实像都是倒立的，蜡烛变短，烛焰向下移动，则像向上移动。
（2）[3]根据图中数据知道，物距是
u=v=20.0cm
由于当物距等于2f时，成倒立、等大的实像，像距等于2f，则可知
20.0cm=2f
即透镜的焦距
f=10.0cm
（3）[4][5]当蜡烛位于光具座上A处时，由图知道，u＞2f，则成倒立、缩小的实像，此规律应用于照相机
和摄像机。
（4）[6]由于2f＞u＞f时，成倒立、放大的实像，所以，在保持（3）中蜡烛和光屏位置不变的情况下，应
将凸透镜向左移动，使物距减小，可以得到清晰放大的像。
1．（2019·山东罗庄·中考真题）学习了透镜的应用后，小永同学想尝试利用爷爷的老花眼镜的一片镜片做
凸透镜成像实验，根据所学透镜成像知识，他肯定不能得到（ ）
A．放大的实像 B．倒立的虚像
C．倒立的实像 D．放大的虚像
2．（2021·上海·上外附中）近年，森林火灾频发，有调查显示，一部分森林火灾的“罪魁祸首”是装有水
的瓶子。这些装有水的瓶子在阳光照射下引起茅草等物体自燃，从而导致火灾发生，装有水的瓶子所起的
作用相当于（ ）
A．平面镜 B．凸透镜 C．三棱镜 D．凹透镜
1．（2021·江苏·泰兴市实验初级中学）照相机、投影仪和放大镜都是凸透镜成像原理的具体应用。如图所
示，下列说法中错误的是（ ）
9
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．照相机：被拍物体应在甲区域内，成倒立、缩小的实像
B．投影仪：物体的投影应在乙区域内，成倒立、放大的实像
C．放大镜：被观察物体应在丙区域内，成正立、放大的虚像
D．将物体从甲区域逐渐移动到丙区域的过程中，都可以观察到物体的像
2．（2020·云南·保山第九中学）图中的光现象及其解释正确的是（ ）
A．图a，漫反射的光线杂乱无章，是由于不遵循光的反射定律
B．图b，木工师傅观察木板是否光滑平整，是因为人眼发出的光沿直线传播
C．图c，眼睛的成像情况，应该配戴凹透镜来矫正
D．图d，太阳光经过三棱镜色散，说明太阳光是由七色光组成的
1．（2021·陕西城固·中考真题）显微镜里装有一组目镜，目镜的成像原理及其作用类似于（ ）
A．平面镜 B．放大镜
C．投影仪镜头 D．照相机镜头
2．（2020·重庆南岸·中考真题）如图所示的四种情景中，属于光的反射现象的是（ ）
10
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A． 湖中的倒影 B． 杯中的筷子
C． 日食 D． 放大镜下的手指
3．（2021·重庆·中考真题）12﹣18岁是青少年近视的高发期，长时间上网、看电视、玩手机都有可能导致
近视，以下四幅图中，能正确表示近视眼的成像情况和矫正方法的是（ ）
A．②①B．③① C．②④ D．③④
4．（2017·山东天桥·中考真题）小华用凸透镜先后两次观察书本上的字，如图所示，以下说法中正确的是
（ ）
A．甲图中书本应放在凸透镜l倍焦距以内 B．乙图中书本应放在凸透镜2倍焦距以外
C．甲图中的成像规律可应用于投影仪 D．乙图中的成像规律可应用于照相机
5．（2021·河南镇平·中考真题）小明做作业时，动手操作了如下的实验探究：找了一个圆柱形的玻璃瓶，
里面装满水，把一支普通铅笔放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支笔，如图所示，把笔由靠近
玻璃瓶的位置向远处慢慢移动，不会观察到的现象是（ ）
11
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．先成虚像，后成实像
B．笔尖一直变长变大
C．到某一位置，笔尖突然改变方向
D．笔尖先变长变大，后变短变小
6．（2020·上海闵行·中考真题）在做凸透镜成像的实验中发现，当物体与凸透镜相距u=8cm时，经凸透镜
成正立的像；当物体距凸透镜u=12cm时，成倒立的像。则下列判断一定正确的是（ ）
A．当物体距凸透镜u=20cm时，成放大的实像
B．当物体距凸透镜u=20cm时，成缩小的实像
C．当物体距凸透镜u=16cm时，成缩小的实像
D．当物体距凸透镜u=16cm时，成放大的实像
7．（2021·广西江州·中考真题）如图所示的有关光现象中，说法正确的是（ ）
A． 图中，观众能从多角度看到银幕上的图像，是由于在银幕发生了镜面反射
B． 图中，圆形的露珠相当于凸透镜，叶脉在这个“凸透镜”中成正立、放大的
虚像
C． 图中，小猫没有叉到鱼，是因为光从空气射入水中发生了折射的缘故
12
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司D． 图中，彩虹成因与日环食的成因相同
8．（2021·陕西城固·中考真题）关于透镜，下列说法正确的是（ ）
A．凹透镜的中央厚，边缘薄
B．凸透镜有焦点，凹透镜没有焦点
C．凸透镜成的像都是实像
D．平行于主光轴的光线经过凸透镜后会聚于焦点
9．（多选）（2021·山东岚山·中考真题）“海上观日出”是许多日照市民早晨的必修课，下面关于光现象
的解释正确的是（ ）
A．当第一丝阳光进入我们的眼睛时，其实太阳还在地平线以下，是发生折射现象
B．海中小船的倒影是光的反射形成的，是实像
C．当太阳升起，海水发出耀眼的光芒，是发生了镜面反射
D．摄影爱好者拍出太阳的“像”是实像
10．（多选）（2021·山东崂山·中考真题）以下光学元件能够成实像的是（ ）
A．照相机镜头 B．望远镜的物镜 C．显微镜的目镜 D．汽车后视镜
11．（多选）（2021·广东龙华·中考真题）在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏于如
图所示的位置时，光屏上呈现一个清晰的烛焰的像。下列说法正确的是（ ）
A．此时成倒立、放大的实像，与投影仪原理相同
B．此凸透镜的焦距可能会大于15cm
C．透镜不动，蜡烛和光屏同时向右移动，光屏能成实像且像逐渐变小
D．若将近视眼镜片靠近凸透镜左侧放置，适当向右移动光屏，光屏上能成清晰的实像
12．（多选）（2021·山东青岛·中考真题）在“探究凸透镜成像的规律”实验中，如图放置器材，此时光
13
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司屏上呈现倒立、等大的像，下列说法正确的是（ ）
A．凸透镜的焦距是10cm
B．根据蜡烛移动到刻度尺上20m处的成像特点，可制成幻灯机
C．若将蜡烛向左移动，需将光屏向左移动才能重新找到清晰的像
D．若将凸透镜换成薄玻璃板，光屏上可以找到正立、等大的像
13．（多选）（2021·河北路北·中考真题）将一凸透镜正对太阳，可在距凸透镜10cm处得到一个最小、最
亮的光斑。现将该凸透镜和蜡烛、光屏安装到光具座上，如图所示位置时光屏上成清晰的像。下列说法正
确的是（ ）
A．此时图中的成像特点与投影仪的成像特点相同
B．将蜡烛移到55cm刻度处，移动光屏，在光屏上得不到像
C．在凸透镜左侧附近放一近视眼镜，光屏向左移动光屏上可再次得到清晰的像
D．蜡烛和光屏不动，将凸透镜移到45cm刻度处，在光屏上仍能得到清晰的像
14．（2021·广东广州·中考真题 ）蜡烛放在如图所示的位置，通过透镜成倒立、等大的像。蜡烛上A点发
出一束平行于主光轴的光线，请在图中画出入射光线经透镜的折射光线。
14
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司1.【答案】B
【详解】
老花眼镜的镜片是凸透镜，根据凸透镜成像规律可知物体在二倍焦距以外时成倒立、缩小的实像；物体在
一倍焦距和二倍焦距之间时成倒立、放大的实像；物体在二倍焦距处时成倒立、等大的实像，物体在一倍
焦距以内成正立放大虚像，综上所述，不能成倒立的虚像。故B符合题意。ACD不符合题意。
故选B。
2.【答案】B
【详解】
盛水的透明塑料瓶相当于一个凸透镜，可以将射来的太阳光会聚在一点上，会聚点的温度比较高，可能会
引起火灾。
故选B。
1.【答案】D
【详解】
A．由图可知，物体在甲区域内时，物距大于两倍焦距，成倒立、缩小的实像，照相机是利用这一原理工
作的，故A正确，A不符合题意；
B．由图可知，物体在乙区域内时，物距大于一倍焦距且小于两倍焦距，成倒立、放大的实像，投影仪是
利用这一原理工作的，故B正确，B不符合题意；
C．由图可知，物体在丙区域内时，物距小于一倍焦距，成正立、放大的虚像，放大镜是利用这一原理工
作的，故C正确，C不符合题意；
D．当物距等于一倍焦距时，不成像，此时也就无法观察到物体的像，故D错误，D符合题意。
故选D。
2.【答案】D
15
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司【详解】
A．图a中，漫反射的光线杂乱无章，但每条光线都遵循光的反射定律，光线杂乱无章是由于反射面凹凸
不平造成的，故A错误；
B．图b中，木工师傅利用光沿直线传播的原理来检测木板是否光滑平整，光的传播方向为光由物体进入
人眼，故B错误；
C．图c中，物体成像在视网膜后，是远视眼成像情况，应该配戴凸透镜来矫正，故C错误；
D．图d中，太阳光经过三棱镜色散后，形成七色光带，说明太阳光不是单色光，是由七色光组成的，故
D正确。
故选D。
1.【答案】B
【详解】
显微镜的物镜相当于投影仪，成倒立、放大的实像，目镜相当于放大镜，倒立、放大的实像在目镜的一倍
焦距以内，成正立、放大的虚像，故B符合题意。
故选B。
2.【答案】A
【详解】
A．湖中的倒影是平面镜成像，其实质是光的反射，故A符合题意；
B．杯中的筷子发生弯折，是光在空气与水的界面发生折射的结果，故C不符合题意；
C．日食的形成是月亮运动到了太阳和地球之间，挡住了射向地球的太阳光形成的，是光的直线传播造成
的，故C不符合题意；
D．放大镜下的手指，是凸透镜的成像的应用，属于光的折射，故D不符合题意。
故选A。
3.【答案】B
【详解】
近视眼是由于晶状体对光线的会聚作用太强造成的，使远处物体射来的光线会聚在视网膜的前方。由图知，
③图的入射光线会聚在视网膜的前方，所以③图表示了近视眼的成像情况。结合图示可知，为了使像刚好
成在视网膜上，需要使入射光线发散一些，所以应佩戴对光线具有发散作用的凹透镜来矫正，则①图能正
确表示近视眼的矫正情况。
16
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司故选B。
4.【答案】A
【详解】
AB．甲图成正立放大的虚像，物距小于焦距，即书本应放在凸透镜l倍焦距以内；乙图成倒立放大的实像，
物距在凸透镜l倍焦距和2倍焦距之间，即书本应放在凸透镜1倍焦距和2倍焦距之间，故A正确，B错误；
CD．甲图中成正立放大的虚像，可应用于放大镜；乙图中成倒立放大的实像，可应用于投影仪，故CD错
误。
故选A。
5.【答案】B
【详解】
ABCD．装满水的玻璃瓶相当于一个凸透镜，当笔尖离玻璃瓶较近时，玻璃瓶相当于放大镜，成正立放大
的虚像；当笔尖离玻璃瓶较远时（物距大于焦距），成倒立的实像，所以先成虚像，后成实像；当铅笔由
靠近瓶子的位置逐渐远离时，先成虚像后成实像，且虚像是正立的、实像是倒立的，所以到达某一位置时，
笔尖会突然改变方向；凸透镜成虚像时，物远像远像变大（即越靠近焦点，虚像越大），凸透镜成实像时，
物远像近像变小，所以，把笔由靠近玻璃瓶的位置向远处慢慢移动时，笔尖先变长变大，后变短变小，由
此可知，不会观察到的现象是笔尖一直变长变大，故ACD不符合题意，B符合题意。
故选B。
6.【答案】D
【详解】
当物体与凸透镜相距u=8cm时，经凸透镜成正立的像，此时物距小于焦距；当物体距凸透镜u=12cm时，
成倒立的像，此时物距大于焦距，则焦距为
8cm20cm>f，30cm>2f
所以
15cm>f>10cm
故A正确，B错误；
C．据凸透镜的成像特点知，当图示中的透镜不动，蜡烛和光屏同时向右移动，而移动的过程物距变小，
像距变大，则像变大，故C错误；
D．近视眼镜镜片是凹透镜，对光线有发散作用，将其置于凸透镜的左侧，则会将烛焰发出的光线先发散，
折射光线的会聚距离会变远，即成像的距离会变远，所以应将光屏向右移，便可承接到清晰的像，故D正
确。
故选AD。
12.【答案】AC
【详解】
A．当蜡烛、凸透镜、光屏的位置如图所示时，像距等于物距，则成倒立等大的实像，所以在光屏上观察
到烛焰清晰的等大的实像；则
2f=20cm
所以
f=10cm
故A正确；
B．蜡烛移动到刻度尺上20m处，物距
u=50cm-20cm=30cm＞2f
成倒立缩小的实像，照相机根据此原理制成的，故B错误；
C．当蜡烛向左移动时，物距变大，像距会变小，要在光屏上再次获得清晰的像，可以将光屏向左方向适
当移动，找到清晰的像，故C正确；
D．把凸透镜换成薄玻璃板，移动光屏，平面镜所成的像是虚像，光屏上始终不能呈现烛焰的像，故D错
误。
故选AC。
19
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司13.【答案】BD
【详解】
A．由图可知，凸透镜成实像时，物距大于像距，成倒立、缩小的实像，是照相机的原理，故A错误；
B．将蜡烛移到55cm刻度处，成正立、放大的虚像，光屏上不成像，故B正确；
C．近视眼镜是凹透镜，且凹透镜对光线有发散作用，若将凹透镜放在凸透镜和蜡烛之间，像会远离凸透
镜，所以将光屏像远离凸透镜的方向移动，即向右移动，才能使蜡烛的像变清晰，故C错误；
D．蜡烛和光屏不动，将凸透镜移到45cm刻度处，则物距变为15cm，像距变为30cm，与如图所示位置物
距和像距互换，根据折射光路是可逆的，成倒立放大的实像，在光屏上仍能得到清晰的像，故D正确。
故选BD。
14.【答案】
【详解】
蜡烛放在如图所示的位置，物距为
u=20cm
蜡烛通过凸透镜成倒立、等大的像，此时
u=2f=20cm
则凸透镜的焦距
f=10cm
凸透镜右侧的焦点在凸透镜右侧“10”刻度处，平行于凸透镜主光轴的光线将凸透镜折射后，折射光线过
凸透镜另一侧的焦点，如图所示：
20
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司21
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司
