2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第五单元 透镜及其应用
专题14 透镜及其应用单元对点难题训练
考点1：透镜及透镜作图
1. （2022湖北孝感）2022年5月10日，在蔚蓝地球的映衬下，我国发射的天舟四号货运飞船成功对接空
间站天和核心舱。如图所示是对接过程中核心舱上摄像机拍摄的照片。下列说法正确的是（ ）

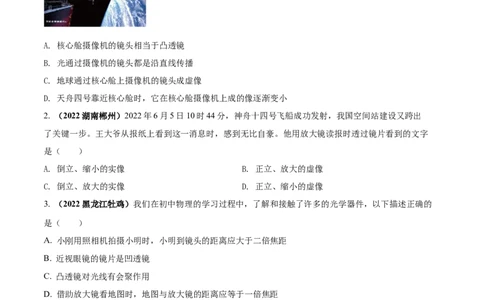

A. 核心舱摄像机的镜头相当于凸透镜
B. 光通过摄像机的镜头都是沿直线传播
C. 地球通过核心舱上摄像机的镜头成虚像
D. 天舟四号靠近核心舱时，它在核心舱摄像机上成的像逐渐变小
2. （2022湖南郴州）2022年6月5日10时44分，神舟十四号飞船成功发射，我国空间站建设又跨出
了关键一步。王大爷从报纸上看到这一消息时，感到无比自豪。他用放大镜读报时透过镜片看到的文字
是（ ）
A. 倒立、缩小的实像 B. 正立、放大的虚像
C. 倒立、放大的实像 D. 正立、缩小的虚像
3. （2022黑龙江牡鸡）我们在初中物理的学习过程中，了解和接触了许多的光学器件，以下描述正确的
是（ ）
A. 小刚用照相机拍摄小明时，小明到镜头的距离应大于二倍焦距
B. 近视眼镜的镜片是凹透镜
C. 凸透镜对光线有会聚作用
D. 借助放大镜看地图时，地图与放大镜的距离应等于一倍焦距
4. （2022江苏泰州）如图，请完成图中光通过透镜后的光路。
5. （2022湖北恩施州）请在图中完成光路图。6. （2022广西北部湾）请在图中画出入射光线通过透镜后的折射光线。

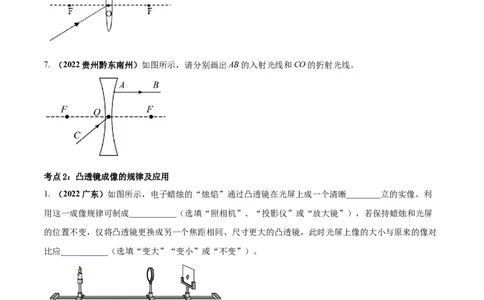

7. （2022贵州黔东南州）如图所示，请分别画出AB的入射光线和CO的折射光线。
考点2：凸透镜成像的规律及应用
1. （2022广东）如图所示，电子蜡烛的“烛焰”通过凸透镜在光屏上成一个清晰________立的实像。利
用这一成像规律可制成___________（选填“照相机”、“投影仪”或“放大镜”），若保持蜡烛和光屏
的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，此时光屏上像的大小与原来的像对
比应___________（选填“变大”“变小”或“不变”）。
2. （2022湖北宜昌）如图所示是一种常见的投射灯，它的成像镜头可简化为一一个凸透镜，能把投影片
ab投射到地面，下图中能正确反映其成像原理的示意图是（ ）A.
B.
C.
D.
3. （2022江苏无锡）用焦距为10cm的凸透镜探究凸透镜成像的规律，当点燃的蜡烛、凸透镜、光屏置于
光具座上如图所示的位置时，光屏上呈现烛焰的倒立、____________的实像，若此时将光屏移走，烛焰通
过凸透镜____________（选填“能”或“不能”）成实像，将蜡烛移至光具座上40cm处，人站在光屏一
侧，通过凸透镜可以看到一个____________、放大的“烛焰”。

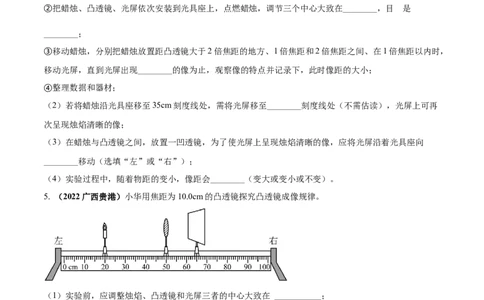

4. （2022黑龙江牡鸡）在“探究凸透镜成像规律”实验中，所选凸透镜的焦距为10.0cm。（1）实验步骤：
①观察凸透镜，弄清凸透镜的________，并记下f；
的
②把蜡烛、凸透镜、光屏依次安装到光具座上，点燃蜡烛，调节三个中心大致在________，目 是
________；
③移动蜡烛，分别把蜡烛放置距凸透镜大于2倍焦距的地方、1倍焦距和2倍焦距之间、在1倍焦距以内时，
移动光屏，直到光屏出现________的像为止，观察像的特点并记录下，此时像距的大小；
④整理数据和器材；
（2）若将蜡烛沿光具座移至35cm刻度线处，需将光屏移至________刻度线处（不需估读），光屏上可再
次呈现烛焰清晰的像；
（3）在蜡烛与凸透镜之间，放置一凹透镜，为了使光屏上呈现烛焰清晰的像，应将光屏沿着光具座向
________移动（选填“左”或“右”）；
（4）实验过程中，随着物距的变小，像距会________（变大或变小或不变）。
5. （2022广西贵港）小华用焦距为10.0cm的凸透镜探究凸透镜成像规律。
（1）实验前，应调整烛焰、凸透镜和光屏三者的中心大致在 ___________；
（2）当各器材位置如图所示时，在光屏上成烛焰清晰的像，此时烛焰的成像特点与 ___________（选填
“照相机”、“投影仪”或“放大镜”）的成像特点相同；
（3）实验时，若用一张纸片遮住了凸透镜的上半部，光屏上 ___________（选填“能”或“不能”）成
完整的像；
（4）小华将一副老花镜的镜片放在烛焰与凸透镜之间且靠近凸透镜的位置，若保持蜡烛的位置不变，仅
将光屏向 ___________端移动适当距离，光屏上即可重新成烛焰清晰的像。
6. （2022甘肃金昌）小明做“探究凸透镜成像规律”实验时，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心在同一高度。
（1）他调节蜡烛和凸透镜的位置，如图甲所示，在光屏上得到了清晰的等大的像，像应该是
___________（选填“倒立”、“正立”）的；
（2）蜡烛和凸透镜的位置如图乙所示，将光屏向 ___________（选填“左”或“右”）移动到合适位置，
就能在光屏上得到一个清晰的倒立 ___________的实像（选填“放大”、“等大”或“缩小”），生活中
的 ___________（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理制成的；
（3）根据以上实验数据，判断下列说法正确的是 ___________。
A.由图甲可知透镜焦距为20cm
B.在图甲中，若将透镜的上半部分用不透明的纸板挡住，则光屏上仍有完整的像
C.在图乙中，移动光屏成清晰像后，若将蜡烛和光屏位置对调，光屏上不能得到清晰的像
D.若将蜡烛放在光具座上40cm~50cm之间，调整光屏位置，就能在屏上得到正立放大的像
7.（2021哈尔滨）在做“凸透镜成像的规律”实验时，如图所示：（1）小明用发出平行光的手电筒正对
凸透镜照射，移动光屏到图甲位置时，光屏上出现了最小最亮的光斑，这说明凸透镜对光有______（选填
“会聚”或“发散”）作用，此凸透镜的焦距是______cm；
（2）实验中出现如图乙所示的实像，他判断此像是实像的依据应是______，请你列举一例此成像规律在
生活中的应用，_______；
（3）在（2）的基础上，保持蜡烛、光屏不动，向右缓慢移动凸透镜直到光屏上又出现烛焰的像，此时成
像的情况是________。
考点3：显微镜和望远镜
1.下列关于对显微镜和望远镜的说法中，不正确的是 （ ）
A.显微镜由两个凸透镜组成，目镜成倒立放大的实像，物镜成正立放大的虚像
B.望远镜的物镜成倒立缩小的实像，目镜成正立放大的虚像
C.显微镜和各种形式的望远镜，目镜都成虚像D.无论什么形式的望远镜，其物镜直径越大越好
2.如图所示，把一滴水滴在玻璃板上，在玻璃板下面放置一个用眼睛看不清楚的小物体。可以看到水滴就
是一个放大镜。如果还看不清小物体，再拿一个放大镜位于水滴的上方。慢慢调节放大镜与水滴之间的距
离，你就可以看清玻璃板下的微小物体！
考点4：眼睛和眼镜
1.现代生活中，手机给人们带来了许多便利，但长时间看手机屏幕，容易导致视力下降，如图所示的四幅
图是眼球成像及视力矫正的示意图，其中属于近视眼的成因及其矫正的是（ ）
A. 甲、乙 B. 甲、丁 C. 丙、乙 D. 丙、丁
2. （2022黑龙江大庆）甲图是近视眼的成像示意图，其中晶状体相当于凸透镜，平行光经过晶状体等结
构未会聚在视网膜上。请在乙图虚线框内画出适当的透镜，并将两条光线的光路补充完整。使光线会聚在
视网膜上的a点。
