第 05 讲—《透镜及其应用》
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
一、单选题

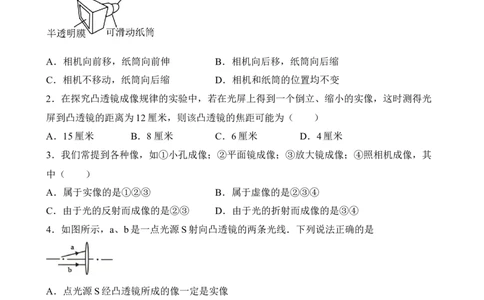

1．如图所示，是创新小组的同学们自制的照相机。在较暗的教室内，让凸透镜对着明亮的
室外，拉动纸筒，在半透明膜上可看到室外实验楼清晰的像，若想在半透明膜上成实验楼更
大清晰的像，下列做法正确的是（ ）
A．相机向前移，纸筒向前伸 B．相机向后移，纸筒向后缩
C．相机不移动，纸筒向后缩 D．相机和纸筒的位置均不变
2．在探究凸透镜成像规律的实验中，若在光屏上得到一个倒立、缩小的实像，这时测得光
屏到凸透镜的距离为12厘米，则该凸透镜的焦距可能为（ ）
A．15厘米 B．8厘米 C．6厘米 D．4厘米
3．我们常提到各种像，如①小孔成像；②平面镜成像；③放大镜成像；④照相机成像，其
中（ ）
A．属于实像的是①②③ B．属于虚像的是②③④
C．由于光的反射而成像的是②③ D．由于光的折射而成像的是③④
4．如图所示，a、b是一点光源S射向凸透镜的两条光线．下列说法正确的是
A．点光源S经凸透镜所成的像一定是实像
B．点光源S经凸透镜所成的像一定是虚像
C．a，b两条光线经过凸透镜后的交点可能在主轴上
D．a，b两条光线经过凸透镜后可能不交于一点
5．下列光现象中，对其所涉及的物理知识，解释合理的是（ ）
A．海市蜃楼是因为光的折射而成的虚像
B．塔在水中“倒影”是由于光的反射而形成的实像
C．放大镜把字“放大”是由于放大镜具有发散作用
D．近视眼形成原因是晶状体太薄，折光能力太弱，需要用凹透镜矫正6．物体放在凸透镜前12cm时，在透镜另一侧的光屏上成一个清晰倒立放大的像：则一束平
行于主光轴（标注了刻度）的光线入射到这个凸透镜后折射的光线，正确的画法应是图中的
A．
B．
C．
D．

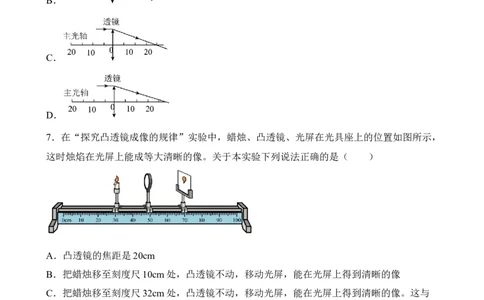

7．在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，
这时烛焰在光屏上能成等大清晰的像。关于本实验下列说法正确的是（ ）
A．凸透镜的焦距是20cm
B．把蜡烛移至刻度尺10cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像
C．把蜡烛移至刻度尺32cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像。这与
照相机的成像原理相同
D．把蜡烛移至刻度尺45cm处，凸透镜不动，移动光屏，会再次在光屏上得到清晰的像
8．关于下列四幅图中的现象，所对应的文字说法或解释正确的是
A． 图示现象说明了太阳光是由红、绿、蓝三种色光混合形成的B． 皮影戏可利用光的反射原理来解释
C． 水中的倒影是光的折射现象

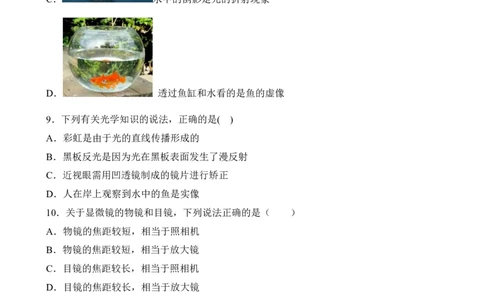

D． 透过鱼缸和水看的是鱼的虚像
9．下列有关光学知识的说法，正确的是( )
A．彩虹是由于光的直线传播形成的
B．黑板反光是因为光在黑板表面发生了漫反射
C．近视眼需用凹透镜制成的镜片进行矫正
D．人在岸上观察到水中的鱼是实像
10．关于显微镜的物镜和目镜，下列说法正确的是（ ）
A．物镜的焦距较短，相当于照相机
B．物镜的焦距较短，相当于放大镜
C．目镜的焦距较长，相当于照相机
D．目镜的焦距较长，相当于放大镜
二、填空题
11．将一只点燃的蜡烛放在凸透镜前30cm处，光屏上得到了等大的烛焰的像，将蜡烛向透
镜方向移动4cm，光屏上得到烛焰倒立、__________的清晰的像（填“放大”“缩小”或
“等大”），然后在蜡烛和凸透镜之间放置一个近视眼镜片，由于近视眼镜片对光线有
__________作用，所以光屏上烛焰的像变模糊了（如图所示），若想在光屏上重新得到清晰
的像，可将光屏__________凸透镜（填“远离”“靠近”）。12．完成光源B发出的光线a、b经过凹透镜折射后的光路图和B的像B′______；根据作图
说明凹透镜成的像是实像还是虚像？_____；人眼在S处透过凹透镜能否观察到这个像？
_____。

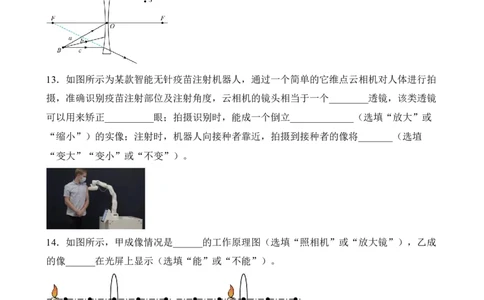

13．如图所示为某款智能无针疫苗注射机器人，通过一个简单的它维点云相机对人体进行拍
摄，准确识别疫苗注射部位及注射角度，云相机的镜头相当于一个________透镜，该类透镜
可以用来矫正__________眼；拍摄识别时，能成一个倒立_____________（选填“放大”或
“缩小”）的实像；注射时，机器人向接种者靠近，拍摄到接种者的像将_______（选埴
“变大”“变小”或“不变”）。
14．如图所示，甲成像情况是______的工作原理图（选填“照相机”或“放大镜”），乙成
的像______在光屏上显示（选填“能”或“不能”）。
15．小明在探究凸透镜成像特点时，将蜡烛、凸透镜、光屏放置在如图所示位置时，光屏上
恰好出现等大的清晰的像，此凸透镜的焦距为___________ 。当蜡烛被移至 刻度处，
无论怎样移动光屏，光屏上始终接收不到像，要想观察到像可以从凸透镜的___________
（选填“左”或“右”）侧用眼睛观察，生活中的___________是利用这个原理制成的。16．一种手电筒上所用的聚光电珠如图所示，其前端相当于一个玻璃制的凸透镜，为了使灯
丝发出的光经凸透镜后变成平行光，应把灯丝放在________。
17．某汽车司机下车时，随手将一瓶矿泉水放在仪表台上，如图所示。不料因阳光照射、水
瓶聚光，车内物品被点燃引发火灾。太阳光经过矿泉水瓶发生了___________（选填“反
射”或“折射”），矿泉水瓶相当于___________。因此，提醒大家在车内不要放置有聚光
效果的物品。
18．望远镜：物镜的作用是得到远处物体的实像，由于物体离物镜非常远，所以物体上各点
发射到物镜上的光线几乎是平行光束，这样的光线经过物镜汇聚后，就在物镜焦点以外，在
离焦点很近的地方，形成了一个___的、___ 的____。这个倒立的、缩小的实像又位于目镜
的焦点以内，所以目镜起了放大镜的作用，目镜把经过物镜的倒立、缩小的实像放大成了一
个____的、____的____。这就是远处物体通过望远镜所成的虚像。
19．如图为无人机航拍时的照片。航拍时，物体通过镜头成倒立、_______（选填“缩小”、
“等大”或“放大”）的实像，为了镜头里能出现更多景色，那么需要无人机飞的_______
（选填“高”或“低”）些。20．当一个物体在凸透镜前10cm 处时，在屏上得到一个倒立、放大的像。（请判断以下说
法是否正确，A表示正确，B表示错误）。
（1）凸透镜的焦距可能是7cm；___________
（2）将物体放在此凸透镜前4cm处，所成的像可能是实像； ___________
（3）将物体放在此凸透镜前23cm处，所成的像一定是缩小的像 ；___________
（4）将物体放在此凸透镜前16cm处，所成的像可能是放大的，也可能是缩小的 。
___________
三、作图题
21．如图所示，光线a是凸透镜左侧的发光点S发出的一条光线经平面镜反射后的光线，这
条反射光线恰好射向凸透镜的光心；光线b平行凸透镜主光轴，它是发光点S发出的另一条
光线经平面镜反射后又经过凸透镜射出的光线。请画出：
（1）光线 a经过凸透镜后的光线；
（2）光线b的入射光线；
（3）发光点S的位置。
22．根据图中的光路图在长方形框中填上适当类型的透镜。
23．如图甲所示，AB通过凸透镜成倒立放大的实像，请利用所学在图中画出凸透镜及其焦
点F的位置。四、实验题
24．如图所示，小明用焦距为10cm的凸透镜，“探究凸透镜成像的规律”；
（1）如图甲所示，物距等于______cm。此时光屏上呈现清晰的像，这个像的性质是倒立、
_____（选填“放大”或“缩小”）的实像；
（2）如图乙所示，当烛焰在光屏上成清晰的像时，在烛焰和凸透镜之间放一副近视眼镜，
发现光屏上的像变模糊了，保持蜡烛、凸透镜和眼镜的位置不变，要使光屏上再次呈现烛焰
清晰的像，应将光屏向______（选填“远离”或“靠近”）凸透镜的方向移动适当的距离，
原因是近视眼镜对光线有______作用；
（3）如图丙所示，烛焰、凸透镜分别位于10cm、16cm刻度线处，则人眼在图中______处
能观察到烛焰的像，此时像是______（选填“倒立”或“正立”）的。
25．如图是小丽探究凸透镜成像规律的实验装置。
（1）如图甲，小丽用一束平行光正对凸透镜照射，移动光屏，直到光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝_______cm；
（2）接着小丽将蜡烛、凸透镜、光屏安装在光具座上，然后调节三者的高度，使烛焰中心、
透镜中心和光屏中心在___________上，目的是_____________；
（3）当小丽将蜡烛、光屏的位置调到如图乙所示时，在光屏上得到了清晰的像，此时凸透
镜所成的是_________（选填“正立”或“倒立”）、_________（选填“放大”“缩小”或
“等大”）的实像。保持透镜位置不动，向右适当移动蜡烛，应将光屏向_________移动才
能在光屏上得到清晰的像；
（4）若保持图乙中蜡烛和光屏的位置不变，将凸透镜移到________cm刻度线处，能够在光
屏上得到清晰的像。一段时间后，小丽发现烛焰所成的像在光屏中心偏上，她应将蜡烛向
_______调节，可以使像回到光屏中心。
26．近视程度不同的同学需要佩戴焦距不同的眼镜。为了探究近视眼的矫正过程，组装如图
甲所示的实验装置，其中“F”字样的光源代替可视物体，光屏模拟视网膜。选用如图乙所示
的2号凸透镜模拟晶状体，打开“F”光源，调节各个元件的位置，直到光屏上呈现倒立缩小
的清晰像，正常眼睛的视物模型便组装完成。
请回答下列问题：
（1）模拟近视眼视物情况，选择图乙中的___________（填序号）号透镜替代2号透镜安装
在光具座上后，光屏上的像变模糊；
（2）用如图丙所示的水透镜模拟近视眼矫正视力。应将水透镜置于光具座上的___________
（选填“A”“B”或“C”）点，缓慢调节水透镜中的水量，当水透镜形成焦距合适的
___________透镜时，光屏上呈现清晰的像，近视眼的成像情况得到改善；
（3）更换焦距更小的凸透镜模拟近视程度更严重的眼睛晶状体，为了改善视网膜上的成像
情况，实验时需要用注射器___________（选填“抽取”或“注入”）适量水；
（4）根据上述实验，近视程度更严重的同学应选择焦距更大还是更小的透镜来矫正呢？
___________，请结合透镜对光的作用来分析选择的理由：___________。27．某物理兴趣小组探究“凸透镜成像规律”的实验装置如图所示，凸透镜固定在50cm处，
光屏和蜡烛分别在凸透镜两侧．
（1）当蜡烛移到20cm处，移动光屏到80cm处时，在光屏上成一个等大、清晰的像，则凸
透镜的焦距是_____cm．
（2）凸透镜位置不变，又将蜡烛从20cm处移到10cm处时，光屏应从80cm处向左移动，
则所成的像是_____（选填“放大”“等大”或“缩小”）的实像，这一原理在生活中的应
用是_____．
28．某兴趣小组做“探究凸透镜成像的规律”的实验．
（1）如图所示，将蜡烛、凸透镜和光屏依次放在水平桌面上，点燃蜡烛后，调节烛焰、凸
透镜和光屏，使它们的中心位于________，其目的是使像成在________．
（2）小虎将蜡烛、凸透镜和光屏调到如图所示位置时，在光屏上得到一个清晰的像，这个
像一定是________（放大/缩小/等大）的．
（3）小明将蜡烛由距透镜 150cm 处移至距透镜 100cm 处的过程中，在光屏上所成的像与
透镜间的距离均约为 7cm．透镜的焦距约为________cm．小明运用这种方法测出来的焦距
与实际相 比________（偏大/偏小/等于）
（4）把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜．给“眼睛”戴上远视眼镜，使
烛焰在“视网膜”上成一清晰的像．若取下远视眼镜，为使光屏上得到清晰的像， 应将光
屏________（远离/靠近）透镜．
（5）对于焦距相同的凸透镜，一个物距应该对应唯一的一个像距，但从各组汇报数据中发
现， 物距均为 12.0cm 时，有三个小组所测像距分别为 23.0cm，24.0cm，26.0cm．若他们
的数据差别不是因为长度测量误差导致的，你认为出现这种情况的操作原因是________．
五、计算题
29．透镜焦距f的长短标志着折光本领大小。焦距越短，折光本领就越强。通常把透镜焦距的倒数叫作透镜的焦度，用Φ表示，即Φ＝ 。平常我们说的眼镜片的度数就是镜片的透镜
焦度乘以100的值。凸透镜的度数是正值，凹透镜的度数是负值。
(1)求焦距分别为0.25m和0.5m的透镜，其焦度分别为多少？
(2)＋300度和－400度的眼镜片，它们的焦度是多少？-400度的眼镜片焦距是多少？
30．如图所示，将蜡烛放在距凸透镜40cm处，在另一侧距凸透镜30cm处的光屏上出现了
一个清晰的像，请你利用所学的凸透镜成像规律和数学知识，计算该凸透镜焦距的取值范围
是多少？
31．透镜焦距的长短标志着折光本领大小，焦距越短，折光本领就越强。通常把透镜焦距的
倒数叫作透镜的焦度，用φ表示，即 。平常我们说的眼镜片的度数就是镜片的透镜焦
度乘以100的值。凸透镜的度数是正值，凹透镜的度数是负值。求：
（1）焦距0.5m的透镜其焦度为多少？
（2）﹣400度的眼镜片的焦距是多少？
32．爱好摄影的小权同学，探究了“凸透镜成像规律”后，对如图所示的两张同一个场景的
两张照片产生了浓厚的探究兴趣．结合你学到的物理知识，请你帮助小权同学提出一个可以
探究的科学问题，选择合适的实验器材，并说明需要控制的变量．
33．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，
这时烛焰在光屏上成清晰的像（像未在图中画出来），求此凸透镜的焦距范围。
