专题 8 透镜及其应用 易错题型训练
一．选择题（共12小题）

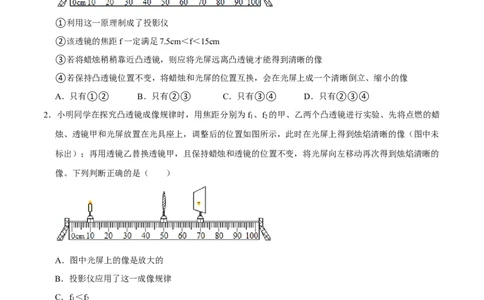

1．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰
的像，则下列说法正确的是（ ）
①利用这一原理制成了投影仪
②该透镜的焦距f一定满足7.5cm＜f＜15cm
③若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清晰的像
④若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像
A．只有①② B．只有②③ C．只有③④ D．只有②③④
2．小明同学在探究凸透镜成像规律时，用焦距分别为f 、f 的甲、乙两个凸透镜进行实验、先将点燃的蜡
1 2
烛、透镜甲和光屏放置在光具座上，调整后的位置如图所示，此时在光屏上得到烛焰清晰的像（图中未
标出）；再用透镜乙替换透镜甲，且保持蜡烛和透镜的位置不变，将光屏向左移动再次得到烛焰清晰的
像。下列判断正确的是（ ）
A．图中光屏上的像是放大的
B．投影仪应用了这一成像规律
C．f ＜f
1 2
D．f ＞f
1 2
3．如图所示，纸筒底部中心开一小孔，纸筒开口端蒙一半透明纸做光屏，将点燃的蜡烛放在纸筒前，此
时在光屏上恰能观察到清晰的烛焰的像S ；在图示情景中，若在底部中心开一个大孔，并在大孔处嵌入
1
一合适的凸透镜也恰能在光屏上呈现清晰的像S ，S 与S 相比（ ）
2 2 1
A．更亮更小 B．更暗更小 C．更亮等大 D．更亮更大
原创精品资源学科网独家享有版权，侵权必究！
1

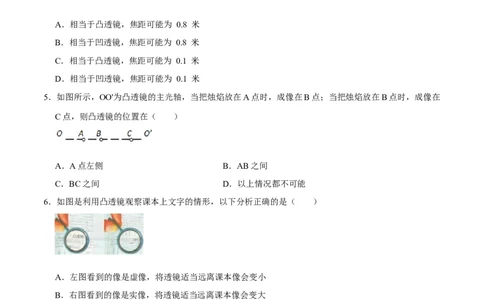

学科网（北京）股份有限公司4．人脸识别系统是一项新兴的生物识别技术。在车站，当旅客距安检口0.5～1.2米处时，安装在安检口的
人脸识别系统的摄像机就可对其面部特征进行快速核对，如图所示。由此判断，人脸识别系统的摄像机
的镜头（ ）
A．相当于凸透镜，焦距可能为 0.8 米
B．相当于凹透镜，焦距可能为 0.8 米
C．相当于凸透镜，焦距可能为 0.1 米
D．相当于凹透镜，焦距可能为 0.1 米
5．如图所示，OO'为凸透镜的主光轴，当把烛焰放在A点时，成像在B点；当把烛焰放在B点时，成像在
C点，则凸透镜的位置在（ ）
A．A点左侧 B．AB之间
C．BC之间 D．以上情况都不可能
6．如图是利用凸透镜观察课本上文字的情形，以下分析正确的是（ ）
A．左图看到的像是虚像，将透镜适当远离课本像会变小
B．右图看到的像是实像，将透镜适当远离课本像会变大
C．若两个透镜的焦距相同，则右图中透镜距离课本较近
D．若两个透镜到课本的距离相同，则右图中透镜的焦距较小
7．如图所示，某兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凸透镜，并利用液体透
镜探究“凸透镜成像规律”。下列分析不正确的是（ ）
原创精品资源学科网独家享有版权，侵权必究！
2

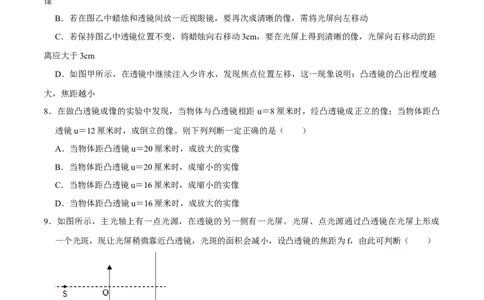

学科网（北京）股份有限公司A．按照图甲测出水凸透镜的焦距，如果将该水透镜放在图乙所示位置，光屏上恰能成倒立、放大的实
像
B．若在图乙中蜡烛和透镜间放一近视眼镜，要再次成清晰的像，需将光屏向左移动
C．若保持图乙中透镜位置不变，将蜡烛向右移动3cm，要在光屏上得到清晰的像，光屏向右移动的距
离应大于3cm
D．如图甲所示，在透镜中继续注入少许水，发现焦点位置左移，这一现象说明：凸透镜的凸出程度越
大，焦距越小
8．在做凸透镜成像的实验中发现，当物体与凸透镜相距u＝8厘米时，经凸透镜成正立的像；当物体距凸
透镜u＝12厘米时，成倒立的像。则下列判断一定正确的是（ ）
A．当物体距凸透镜u＝20厘米时，成放大的实像
B．当物体距凸透镜u＝20厘米时，成缩小的实像
C．当物体距凸透镜u＝16厘米时，成缩小的实像
D．当物体距凸透镜u＝16厘米时，成放大的实像
9．如图所示，主光轴上有一点光源，在透镜的另一侧有一光屏。光屏、点光源通过凸透镜在光屏上形成
一个光斑，现让光屏稍微靠近凸透镜，光斑的面积会减小，设凸透镜的焦距为f，由此可判断（ ）
A．d一定小于f
B．d一定大于2f
C．d一定大于f，小于2f
D．d可能大于2f，也可能小于f
10．一焦距为f的凸透镜。主轴和水平x轴重合，透镜左侧x轴上有一点光源。点光源到透镜的距离大于f
原创精品资源学科网独家享有版权，侵权必究！
3
学科网（北京）股份有限公司而小于2f，若将此透镜沿x轴向右平移2f的距离，则在此过程中点光源经透镜所成的像将（ ）
A．一直向右移动
B．一直向左移动
C．先向右移动，接着向左移动
D．先向左移动，接着向右移动
11．把图甲所示的一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可
找到一个清晰的像。这个像是图中的（ ）
A． B．
C． D．
12．如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从 M处发散开来的，则该凸
透镜的焦距是（ ）
A．0.4m B．0.3m C．0.2m D．0.1m
二．填空题（共5小题）
13．在探究凸透镜成像规律时，将一个凸透镜固定在光具座上50cm刻度线处。如图所示，点燃的蜡烛在
光具座上36cm刻度线处时，移动光屏，使烛焰在光屏上成倒立、放大的 像（填“虚”或
“实”），此现象可说明 （选填“照相机”“投影仪”或“放大镜”）的成像特点。将蜡烛和
光屏的位置对调，光屏上 （选填“能”或“不能”）成清晰的像。
原创精品资源学科网独家享有版权，侵权必究！
4
学科网（北京）股份有限公司14．小明将一只点燃的蜡烛放在凸透镜（f＝10cm）前20cm处，光屏上得到了烛焰倒立、 的清晰
的实像，然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，光屏上烛焰的像变模糊了（如图所示），
若想在光屏上重新得到清晰的像，他可将光屏 凸透镜。
15．人进入老年后，眼睛睫状体对晶状体的调节能力减弱，太远、太近的物体都看不清楚。近视远视一体
眼镜（双光镜）可以解决这个问题，戴上这种眼镜，透过下半部分可以看清书上文字，透过上半部分镜
片可以看清远处景物。由此可知，近视远视一体眼镜下半部分是 透镜，上半部分镜片对光具有
（选填“会聚”或“发散”）作用。
16．如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的
白纸，可以发现白纸上空气泡下方处较 （选填“亮”或“暗”），这是因为太阳光射向空气泡
和水如同射向 透镜一样，折射光线会 （选填“发散”或“会聚”）。
17．在“探究凸透镜成像的规律”的实验中：
原创精品资源学科网独家享有版权，侵权必究！
5
学科网（北京）股份有限公司（1）在如图1所示的实验装置的中，要使像能够成在光屏的中央，你采取的调节方法是：调整蜡烛、
凸透镜、光屏的高度，使烛焰、凸透镜、光屏的中心大致在 。
（2）实验过程中，当烛焰距凸透镜15cm时，移动光屏到某一位置，在光屏上得到一等大清晰的像，则
该凸透镜的焦距是 cm。
（3）接着使烛焰向右移动5cm，此时应该将光屏向 （选填“左”或“右”）移到某一位置，才
能在光屏上得到倒立、 （选填“放大”“缩小”或“等大”）的清晰实像。
（4）把图2甲所示的一只点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏
位置可找到一个清晰的像。这个像是图2乙中的 ，下列光学仪器的工作原理与该现象所反映的
规律相同的是 （填“放大镜”“照相机”或“投影仪”）。
三．作图题（共3小题）
18．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛通过凸透镜成的像，请根据凸透镜成像原理
在图中画出凸透镜并标出它的焦点。
19．如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置。一束光AB经凸透镜和平面镜怎样传
播？画出光路图来。
20．如图所示，点光源S发出的一条光线经平面镜反射后射向凹透镜，经凹透镜折射后平行于凹透镜的主
光轴射出。请画出光路图（透镜主光轴在水平方向）。
四．实验探究题（共2小题）
21．小明用焦距为10cm的凸透镜等器材，探究凸透镜成像规律。
原创精品资源学科网独家享有版权，侵权必究！
6
学科网（北京）股份有限公司（1）将蜡烛、凸透镜、光屏依次放到光具座上，点燃蜡烛调节它们的位置如图所示，此时小明发现光
屏上的像位于光屏的 （填“上方”或“下方”），为了使像成在光屏中心，应将蜡烛向
调节；
（2）小明正确调节后，在光屏中心承接到了一个 、 的实像，这样小明得出了u＞2f时
凸透镜成像的特点。经过思考，小明觉得自己得出结论的过程不够完善，为了使结论具有普遍性，他应
该将蜡烛移到 （填“一倍和二倍焦距之间”或“二倍焦距以外”）的其它位置进行多次实验；
（3）通过多次实验，小明发现当f＜u＜2f时，v （填“＜”、“＞”或“＝”）u；
（4）当u＝5cm时，可以观察到正立、放大的虚像，如果让蜡烛靠近透镜，观察到的像将 （填
“变大”“变小”或“不变”）。
（5）实验中，光屏上成模糊的像，如果蜡烛和透镜位置不变，将光屏往凸透镜方向靠近，光屏上能成
清晰的像；如果蜡烛、凸透镜和光屏位置不变，在蜡烛与凸透镜之间放上一个合适的凹透镜。光屏上也
能成清晰的像。上述现象说明凹透镜对光具有 作用。
22．某同学探究“视力的矫正”原理（如图），他实验时观察到如下现象：
（1）眼镜甲放在蜡烛与凸透镜之间，光屏上呈现清晰的像；眼镜甲移走，光屏上的像又变得模糊，将
光屏远离透镜移动时，又能在光屏上看到烛焰清晰的像。
（2）将另一只眼镜乙放在蜡烛与凸透镜之间，光屏上呈现清晰的像；眼镜乙移走，光屏上的像又变得
模糊，将光屏靠近透镜移动时，又能在光屏上看到烛焰清晰的像。
①分析可知甲、乙两个眼镜中： 是凸透镜， 是凹透镜。
②他将奶奶戴的远视眼镜放在蜡烛与凸透镜之间，如图光屏上得到了一个缩小倒立的清晰实像，拿开
眼镜后，光屏上的像变得模糊了；为了使光屏上的像重新变得清晰，在不移动光屏和凸透镜位置的前提
下，他该将蜡烛 （填“靠近”或“远离”）透镜。如果奶奶不戴眼镜看书，应该将书
（填“靠近”或“远离”）眼睛。
