《专题 5 透镜及其应用》真题强化训练
一、单选题

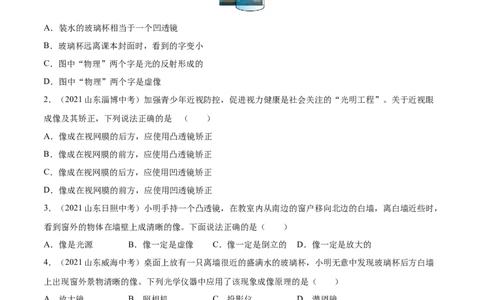

1．（2021 湖北黄冈中考）透过装满水的圆柱形玻璃杯，看到课本封面的“物理”两个字如图所示。下列
说法正确的是（ ）
A．装水的玻璃杯相当于一个凹透镜
B．玻璃杯远离课本封面时，看到的字变小
C．图中“物理”两个字是光的反射形成的
D．图中“物理”两个字是虚像
2．（2021山东淄博中考）加强青少年近视防控，促进视力健康是社会关注的“光明工程”。关于近视眼
成像及其矫正，下列说法正确的是 （ ）
A．像成在视网膜的后方，应使用凸透镜矫正
B．像成在视网膜的前方，应使用凸透镜矫正
C．像成在视网膜的后方，应使用凹透镜矫正
D．像成在视网膜的前方，应使用凹透镜矫正
3．（2021山东日照中考）小明手持一个凸透镜，在教室内从南边的窗户移向北边的白墙，离白墙近些时，
看到窗外的物体在墙壁上成清晰的像。下面说法正确的是（ ）
A．像是光源 B．像一定是虚像 C．像一定是倒立的 D．像一定是放大的
4．（2021山东威海中考）桌面上放有一只离墙很近的盛满水的玻璃杯，小明无意中发现玻璃杯后方白墙
上出现窗外景物清晰的像。下列光学仪器中应用了该现象成像原理的是（ ）
A．放大镜 B．照相机 C．投影仪 D．潜望镜
5．（2021攀枝花中考）在探究凸透镜成像规律的实验成像规律中，将蜡烛放在凸透镜前适当位置，调节
光屏位置得到凊晰的像。把眼镜片放在烛焰与凸透镜之间，如图所示，屏上的像变得模糊，调节光屏的位
置，适当靠近凸透镜，光屏上又可以得到清晰的像，则该镜片（ ）
原创精品资源学科网独家享有版权，侵权必究！
1
学科网（北京）股份有限公司A．是凹透镜，属近视眼镜 B．是凹透镜，属远视民镜
C．是凸透镜，属近视眼镜 D．是凸透镜，属远视眼镜

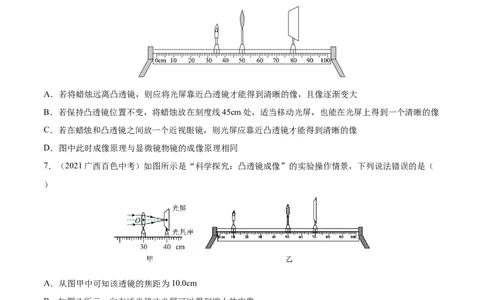

6．（2021黄石中考）在探究“凸透镜成像的规律”的实验中，光具座上各元件位置如图所示，此时在光
屏上恰好成一个清晰的像，则下列说法正确的是（ ）
A．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大
B．若保持凸透镜位置不变，将蜡烛放在刻度线45cm处，适当移动光屏，也能在光屏上得到一个清晰的像
C．若在蜡烛和凸透镜之间放一个近视眼镜，则光屏应靠近凸透镜才能得到清晰的像
D．图中此时成像原理与显微镜物镜的成像原理相同
7．（2021广西百色中考）如图所示是“科学探究：凸透镜成像”的实验操作情景，下列说法错误的是（
）
A．从图甲中可知该透镜的焦距为10.0cm
B．如图乙所示，向左适当移动光屏可以得到缩小的实像
C．如图乙所示，将蜡烛移至30cm处，光屏上可得到等大的实像
D．如图乙所示，将蜡烛移至45cm处，移动光屏可以得到缩小的实像
8．（2021绵阳市中考）在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图所示时，
光屏上得到清晰的像。则（ ）
原创精品资源学科网独家享有版权，侵权必究！
2
学科网（北京）股份有限公司A．透镜焦距一定在10cm到15cm之间
B．透镜焦距一定在15cm到20cm之间
C．把蜡烛向左移动少许，光屏适当向左移动可得到大些的实像
D．把蜡烛向右移动少许，光屏适当向右移动可得到小些的实像

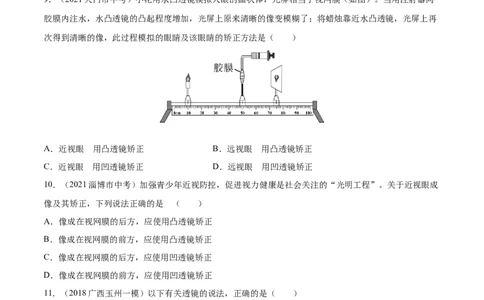

9．（2021天门市中考）小花用水凸透镜模拟人眼的晶状体，光屏相当于视网膜（如图）。当用注射器向
胶膜内注水，水凸透镜的凸起程度增加，光屏上原来清晰的像变模糊了；将蜡烛靠近水凸透镜，光屏上再
次得到清晰的像，此过程模拟的眼睛及该眼睛的矫正方法是（ ）
A．近视眼 用凸透镜矫正 B．远视眼 用凸透镜矫正
C．近视眼 用凹透镜矫正 D．远视眼 用凹透镜矫正
10．（2021淄博市中考）加强青少年近视防控，促进视力健康是社会关注的“光明工程”。关于近视眼成
像及其矫正，下列说法正确的是 （ ）
A．像成在视网膜的后方，应使用凸透镜矫正
B．像成在视网膜的前方，应使用凸透镜矫正
C．像成在视网膜的后方，应使用凹透镜矫正
D．像成在视网膜的前方，应使用凹透镜矫正
11．（2018广西玉州一模）以下有关透镜的说法，正确的是（ ）
A．望远镜的物镜使远处的物体成正立、放大的虚像
B．要使投影仪在屏幕上成的像更大一些，应让投影片离镜头更近一些
C．照相机成像时，物距在一倍焦距和二倍焦距之间
D．放大镜只能成放大的像，不能成缩小的像
12．（2021衡阳市模拟预测）小晨在做探究凸透镜成像规律的实验，如图所示， 点为一倍焦距处， 点
为二倍焦距处。下列说法错误的是（ ）
原创精品资源学科网独家享有版权，侵权必究！
3
学科网（北京）股份有限公司A．为使像成在光屏的中央，应将蜡烛向上移动
B．烛焰位于A点时，成放大的实像
C．烛焰位于B点时，光屏承接不到像
D．烛焰从A点移到B点的过程中时，光屏上始终出现放大的像

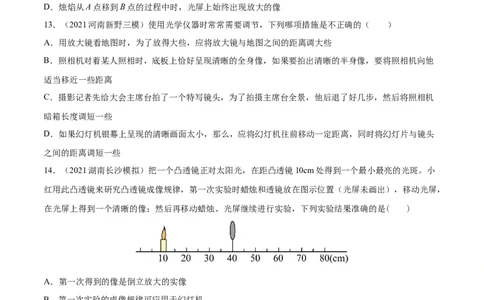

13．（2021河南新野三模）使用光学仪器时常常需要调节，下列哪项措施是不正确的（ ）
A．用放大镜看地图时，为了放得大些，应将放大镜与地图之间的距离调大些
B．照相机对着某人照相时，底板上恰好呈现清晰的全身像，如果要拍出清晰的半身像，要将照相机向他
适当移近一些距离
C．摄影记者先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机
暗箱长度调短一些
D．如果幻灯机银幕上呈现的清晰画面太小，那么，应将幻灯机往前移动一定距离，同时将幻灯片与镜头
之间的距离调短一些
14．（2021湖南长沙模拟）把一个凸透镜正对太阳光，在距凸透镜10cm处得到一个最小最亮的光斑。小
红用此凸透镜来研究凸透镜成像规律，第一次实验时蜡烛和透镜放在图示位置（光屏未画出），移动光屏，
在光屏上得到一个清晰的像；然后再移动蜡烛、光屏继续进行实验，下列实验结果准确的是( )
A．第一次得到的像是倒立放大的实像
B．第一次实验的成像规律可应用于幻灯机
C．将蜡烛从图中位置向25cm刻度处移动的过程中，光屏上得到的像逐渐变大
D．当物距为10cm时，光屏上得到等大的像
15．（2021江苏滨湖一模）小明做“探究凸透镜成像的规律”的实验时，蜡烛、凸透镜、光屏在光具座上
图示位置时烛焰恰能在光屏上成清晰的像（像未画出），下列说法正确的是（ ）
原创精品资源学科网独家享有版权，侵权必究！
4
学科网（北京）股份有限公司A．图中成像原理与投影仪成像原理相同
B．取走光屏，保持蜡烛和凸透镜位置不变，从凸透镜右侧适当位置可看到烛焰倒立、缩小的实像
C．凸透镜不动，只将蜡烛移到15cm刻度线处，光屏向左移动到适当位置才能呈现清晰的烛焰像
D．在蜡烛和透镜之间放一个近视眼镜，光屏左移到适当位置也能呈现清晰的烛焰像
二、多选题
16．（2021辽宁抚顺中考）汽车电子后视镜通过摄像头成像，将车侧后方路况呈现在显示屏上，如图所示。
下列说法正确的是（ ）
A．摄像头成的是正立、缩小的虚像
B．当侧后方车靠近摄像头时，显示屏上车的像变大
C．屏上的彩色画面是由红、绿、蓝三种色光混合而成
D．普通后视镜与电子后视镜成像原理相同
17．（2021辽宁沈阳中考）如图所示凸透镜的焦距为10cm，此时蜡烛在光屏上成一个清晰的像。凸透镜
的位置固定不变，只移动点燃的蜡烛和光屏，下列说法正确的是（ ）
A．把蜡烛移到刻度值为14cm处，再向右移动光屏，能在光屏上得到倒立放大的实像，成像规律可以应用
于投影仪
B．把蜡烛移到刻度值为30cm处，再向左移动光屏，能在光屏上得到倒立缩小的清晰实像，成像规律可以
应用于照相机
C．把蜡烛移到刻度值为5cm处，再向右移动光屏，能在光屏上得到正立放大的虚像，成像规律可以应用
原创精品资源学科网独家享有版权，侵权必究！
5
学科网（北京）股份有限公司于放大镜
D．蜡烛在光屏上已成一个清晰的像，如果在蜡烛和凸透镜之间放一个近视眼镜，为了在光屏上重新得到
清晰的像，光屏应向右移动
18．（2021山东青岛中考）在“探究凸透镜成像的规律”实验中，如图放置器材，此时光屏上呈现倒立、
等大的像，下列说法正确的是（ ）
A．凸透镜的焦距是10cm
B．根据蜡烛移动到刻度尺上20m处的成像特点，可制成幻灯机
C．若将蜡烛向左移动，需将光屏向左移动才能重新找到清晰的像
D．若将凸透镜换成薄玻璃板，光屏上可以找到正立、等大的像
19．（2021天津南开预测）小明利用如图所示的装置探究凸透镜成像规律，他先用焦距为20cm的凸透镜
进行实验，在光屏上得到了清晰的像（像未画出）。下列分析正确的有（ ）
A．此时光屏上成的是放大的像
B．烛焰随蜡烛燃烧而下移，光屏上的像将向上移
C．在凸透镜左侧放一块近视眼镜片，光屏应左移才能重新承接到烛焰清晰的像
D．保持蜡烛和凸透镜的位置不变，换用焦距为10cm的凸透镜，移动光屏再次承接到的烛焰清晰的像变小
20．（辽宁大连一模）在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图
所示，这时烛焰在光屏上成清晰的像（像未画出）。以下判断正确的是（ ）
原创精品资源学科网独家享有版权，侵权必究！
6
学科网（北京）股份有限公司A．光屏上的像是倒立放大的像
B．凸透镜的焦距可能是
C．凸透镜的焦距可能是
D．该次成像规律与投影仪原理相同
三、填空题
18．（辽宁大连一模）如图所示是某人看近处物体时，眼睛成像的光路示意图，则此人的眼睛是_____
（填“近视眼”或“远视眼”），需要戴_____（填“凸透”或“凹透”）镜制成的眼镜。
19．（2021青海西宁中考）将一个凸透镜正对太阳光，在透镜另一侧15cm处得到一个最小、最亮的光斑。
若将一个物体放在此透镜前20cm处，则可在透镜另一侧光屏上得到倒立、______的实像，利用此原理工
作的光学仪器是______（填“照相机”“投影仪”或“放大镜”）。
20．（2021江苏常州中考）2021年5月15日，中国探测器成功着陆火星、屈原在《天问》诗句中所表达
的美好愿望成为现实，如图甲，“祝融号“火星车驶离平台的过程中，其后置照相机对着平台先后拍摄得
到乙、丙、丁3张照片，照相机的镜头是一个 ______透镜，拍摄过程中相机镜头逐步 ______（向外伸/向
内缩）。观看三张照片感觉平台是运动的，这是以 ______为参照物。
21．（2021四川广元中考）每年6月6日是全国爱眼日，提醒同学们读写时应该保持明视距离，有些同学
由于过度使用电子产品导致近视即晶状体太 ___________（选填“厚”或“薄”），需配戴 ___________
透镜来矫正。
22．（2021湖北荆门中考）小华同学将一凸透镜正对一束平行光，可得到一个很小、很亮的光斑如图甲所
示，该凸透镜的焦距为_cm。将该凸透镜、蜡烛和光屏按图乙所示安装到光具座上，在光屏上可观察到清
晰倒立 _ （选填“放大”“缩小”或“等大”）的像，我们生活中的____（选填“放大镜”、“近
视眼镜”或“照相机”）就是遵循了凸透镜的这一成像规律。把凸透镜换成薄玻璃板，在蜡烛一侧观察玻
璃板也能看到一个____（选填“放大”缩小”或“等大”）的蜡烛的像。
原创精品资源学科网独家享有版权，侵权必究！
7
学科网（北京）股份有限公司23．（2021山东烟台中考）现代生活中人们越来越离不开手机，其中手机强大的拍照功能给人们带来很多
的便利，景物通过手机镜头成倒立、缩小的___________（选填“实像”或“虚像”）。如图所示，小明
利用自拍杆进行自拍，与手拿手机自拍相比，利用自拍杆可以___________物距，从而___________取景范
围，取得需要的拍摄效果（后两个空均选填“增大”或“减小”）。
四、作图题
24．（2021内蒙古通辽中考）如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平
行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图。
25．（2021贵州安顺中考）如图甲所示是我国首创的“吸毒人员瞳孔检测鉴定仪”，它主要对眼球经凸透
镜成的像进行分析，从而为辨别吸毒人员提供了依据。如图乙所示是一束来自眼球表面的光，请画出此光
线经凸透镜后折射光线的大致位置。
原创精品资源学科网独家享有版权，侵权必究！
8
学科网（北京）股份有限公司26．（2021贵州毕节中考）完成图中光路。
27．（2021重庆模拟）如图所示，F点是凹透镜的虚焦点，O点是光心，请画出两条光线经过凹透镜的光
路图。
28．（2020山东东阿一模）如图所示光线是经过透镜折射后的光线，请分别画出它们的入射光线。
五、实验题
29．（2021宁夏中考）在“探究凸透镜成像规律”的实验中，将凸透镜固定在光具座 刻度线处，移
动蜡烛，调节光屏直到光屏上承接到清晰的像，如图所示。
（1）该凸透镜的焦距为__________ 。
（2）将近视眼镜的镜片放在蜡烛和凸透镜之间适当位置，此时应将光屏向__________（选填“左”或
“右”）移动，才能再次承接到清晰的像。
（3）取走镜片，将蜡烛向左移动一段距离后，应将光屏移至__________（选填“A”、“B”或“C”）
范围内才能再次承接到清晰的像。
A． B． C． 以外
（4）将蜡烛移到 刻度线处，适当调节光屏，光屏上再次得到清晰的像，生活中常见的__________是
利用此成像原理制成的。
30．（2021辽宁阜新中考）在探究“凸透镜成像规律”的实验中：
原创精品资源学科网独家享有版权，侵权必究！
9
学科网（北京）股份有限公司（1）下图是利用太阳光测凸透镜焦距的方法，其中操作最合理的是______。
（2）将焦距为10cm的凸透镜，固定在光具座50cm的刻度处，将蜡烛从下图所示位置，移到光具座20cm
刻度处，需将光屏向______移动（选填“左”或“右”），直至在光屏上成清晰的、______的实像（选填
“正立”或“倒立”），此成像的特点与______原理相同（选填“照相机”“投影仪”或“放大镜”）；
这时若将蜡烛和光屏位置互换，光屏上______再次得到烛焰清晰的像（选填“能”或“不能”）。
（3）下面能说明远视眼成像和它矫正方法的原理图是______。
31．（2021辽宁锦州中考）小明做“探究凸透镜成像规律”的实验，选用的凸透镜焦距为10cm。
（1）蜡烛、凸透镜、光屏在光具座上的位置如图所示，恰好能在光屏上接收到清晰的烛焰的像，但像没
有完整的成在光屏的中央。为了使像成在光屏的中央，应将凸透镜向 ___________（选填“上”或
“下”）调节。
（2）把蜡烛移到光具座25cm刻度线处，凸透镜不动，移动光屏，光屏上再次出现清晰倒立、
___________（选填“放大”、“缩小”或“等大”）的实像，这个成像性质在生活中的应用是
___________（选填“照相机”、“投影仪”或“放大镜”）。
（3）接着，小明取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊。保持蜡烛和凸透镜
原创精品资源学科网独家享有版权，侵权必究！
10
学科网（北京）股份有限公司不动，当光屏向左移动适当距离后像又清晰。由此推断，小明的眼睛属于 ___________（选填“近视眼”
或“远视眼”）。
（4）小明取走自己的眼镜，将蜡烛移到光具座30cm刻度线处，凸透镜不动，移动光屏，当光屏上再次出
现清晰的像时，发现蜡烛和光屏之间的距离 ___________（选填“大于”、“等于”或“小于”）（2）
中光屏上出现清晰的像时蜡烛和光屏之间的距离。
32．（2021内蒙古鄂尔多斯中考）同学们选取不同焦距的凸透镜，探究“凸透镜成像的规律”
（1）安装并调节烛焰、透镜、光屏，使他们三者的中心大致在______；
（2）小光同学选取焦距为f=10cm的凸透镜，当蜡烛放在图甲位置，调节光屏，可在光屏上得到一个倒立、
1
清晰的像，生活中______（选填“照相机”“投影仪”或“放大镜”）就是利用此成像原理工作的；
（3）在图甲实验的基础上，更换焦距为f=5cm的凸透镜，为在光屏上得到清晰的像，光屏应向______
2
（选填“左”或“右"）侧移动；
（4）小焦同学发现，在（3）的基础上，不移动光屏，将自己的眼镜放到凸透镜前，如图乙，光屏上也能
呈现清晰的像，说明该眼镜对光有______（选填 “会聚”或“发散”）作用。
33．（2021辽宁鞍山中考）小明同学利用如图所示的装置做“探究凸透镜成像规律”的实验，将凸透镜固
定在光具座50cm刻度线处不变。
（1）实验前将烛焰、凸透镜、光屏三者的中心调节到同一高度，目的是___________。将蜡烛固定在40cm
刻度线处时，移动光屏，在光屏上始终得到一个大小不变的光斑，则该凸透镜的焦距为________cm。
（2）当他将三个元件移动到如图所示的位置时，光屏上恰好出现了烛焰清晰的像，利用该成像规律制成
的光学仪器是_________（填“放大镜”、“投影仪”或“照相机”）。此时保持蜡烛和光屏不动，将凸
透镜移动到________cm刻度线处时，仍能在光屏上成清晰的像。
（3）在成像清晰的情况下，用一张不透明纸把透镜上半部分遮挡住，看到的像会如何变化？________
（填“像部分消失”、“像完整亮度不变”或“像完整亮度变暗”）。
原创精品资源学科网独家享有版权，侵权必究！
11
学科网（北京）股份有限公司（4）将原凸透镜更换为一个焦距较小的凸透镜后，其他元件不动，为了使光屏上再次得到清晰的像，可
以在蜡烛和凸透镜之间放置个________（填“凸”或“凹”）透镜，所放置的透镜可以用来矫正______
（填“近视眼”或“远视眼”）。
34．（2020广东广州一模）小明用一个焦距为10cm的凸透镜探究凸透镜的成像规律，当装置如图甲所示
时，烛焰在光屏上成清晰的像。
（1）图甲中光屏离凸透镜的距离可能是________（填序号）
A．28cm B．18cm C．8cm
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向
______（填“左”或“右”）调节；
（3）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，我们能看到的清晰的像是丙图中的
____（填序号）；
（4）如图所示，凸透镜的主光轴与容器内的水面平行，F为焦点，容器底有一块平面镜MN，一条平行于
主光轴的光线射向凸透镜。请画出：①该入射光线经凸透镜射向水面的光线；②射入水中的折射光线；③
经水中平面镜反射后的反射光线。
35．（2021山东垦利二模）小明用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。
（1）测焦距：如甲图所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一个最小、最亮
的光斑。由此可得出该凸透镜的焦距为________cm；
原创精品资源学科网独家享有版权，侵权必究！
12
学科网（北京）股份有限公司（2）如乙图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中
心调到同一高度，当蜡烛距凸透镜的距离为35cm时，移动光屏，可在光屏上得到一个清晰倒立、______
选填“放大”或“缩小” 的实像。若对换蜡烛和光屏的位置，光屏上仍能得到一个清晰的像，据此原理，
人们制成的光学仪器是________。
（3）若将一副眼镜放在凸透镜前，光屏上的像变模糊，往左适当调节光屏的位置，像又会变清晰。则所
用的眼镜为_______ 选填“近视”或“远视” 眼镜。若此时移开眼镜，为了使像再次清晰，可将蜡烛向
________方移动。
（4）如乙图所示，把凸透镜换成焦距为30cm的，保持蜡烛和凸透镜的位置不变，移动光屏，在光屏上
________ 选填“能”或“不能” 得到一个清晰的像，原因是_________。
