专题 15 《电流和电路》强化训练
一．选择题
1.（2021山东日照中考）下列关于电流和电路的表述，正确的是（ ）
A．用毛皮摩擦过的橡胶棒带的电荷叫作正电荷
B．串联电路中电流从正极流向负极的过程中，电流越来越小
C．并联电路中有两条以上电流路径，各支路的电流大小一定不相等
D．测电流时，必须将电流表和被测的用电器串联，电流必须从表的正接线柱流进

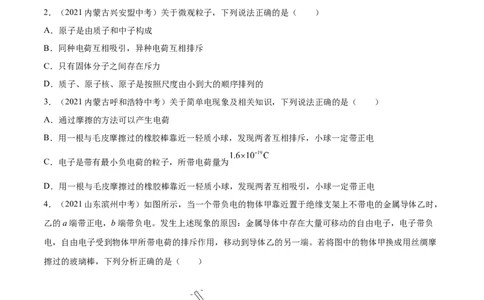

2．（2021内蒙古兴安盟中考）关于微观粒子，下列说法正确的是（ ）
A．原子是由质子和中子构成
B．同种电荷互相吸引，异种电荷互相排斥
C．只有固体分子之间存在斥力
D．质子、原子核、原子是按照尺度由小到大的顺序排列的
3．（2021内蒙古呼和浩特中考）关于简单电现象及相关知识，下列说法正确的是（ ）
A．通过摩擦的方法可以产生电荷
B．用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，小球一定带正电
C．电子是带有最小负电荷的粒子，所带电荷量为
D．用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相吸引，小球一定带正电
4．（2021山东滨州中考）如图所示，当一个带负电的物体甲靠近置于绝缘支架上不带电的金属导体乙时，
乙的a端带正电，b端带负电。发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带负
电，自由电子受到物体甲所带电荷的排斥作用，移动到导体乙的另一端。若将图中的物体甲换成用丝绸摩
擦过的玻璃棒，下列分析正确的是（ ）
A．导体乙的a、b两端都不带电
B．导体乙的a、b两端都带正电
C．导体乙的a端带正电、b端带负电
原创精品资源学科网独家享有版权，侵权必究！
1
学科网（北京）股份有限公司D．导体乙的a端带负电、b端带正电
5．（2021江苏常州中考）毛皮与橡胶棒摩擦后，橡胶棒带电，这是因为摩擦使得（ ）
A．部分电子从毛皮转移到橡胶棒 B．部分电子从橡胶棒转移到毛皮
C．部分原子核从毛皮转移到橡胶棒 D．部分原子核从橡胶棒转移到毛皮
6．（2021山东青岛中考）下列关于电流、电阻的说法正确的是（ ）
A．只有正电荷定向移动才能形成电流
B．只要电路闭合，电路中就会有电流
C．通过导体的电流为零时，导体的电阻也为零
D．若采用超导材料输送电能，可以大大降低电能的损耗

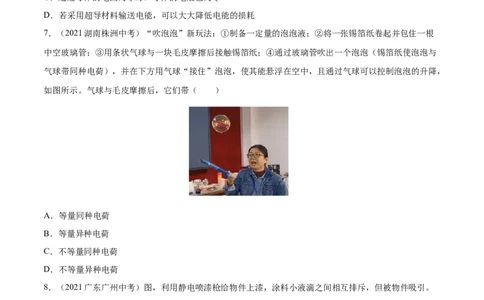

7．（2021湖南株洲中考）“吹泡泡”新玩法：①制备一定量的泡泡液；②将一张锡箔纸卷起并包住一根
中空玻璃管；③用条状气球与一块毛皮摩擦后接触锡箔纸；④通过玻璃管吹出一个泡泡（锡箔纸使泡泡与
气球带同种电荷），并在下方用气球“接住”泡泡，使其能悬浮在空中，且通过气球可以控制泡泡的升降，
如图所示。气球与毛皮摩擦后，它们带（ ）
A．等量同种电荷
B．等量异种电荷
C．不等量同种电荷
D．不等量异种电荷
8．（2021广东广州中考）图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。
则（ ）
A．物件一定带负电 B．物件一定不带电
C．小液滴可能不带电 D．小液滴一定带同种电荷
9．（2021湖北恩施中考）关于电荷的说法中正确的是（ ）
原创精品资源学科网独家享有版权，侵权必究！
2A．摩擦起电的实质是创造了电荷
B．金属导体中自由电子移动的方向就是电流的方向
C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引
D．绝缘体不容易导电是因为自由电荷很少
10．（2021辽宁沈阳中考）如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭
合开关S，发光二极管发光，电压表有示数。以下关于电路的理解正确的是（ ）
A．若断开开关，A、B两金属片间没有电压
B．土豆电池供电时是电能转化为化学能
C．发光二极管是由绝缘体材料制成的
D．电流从“电池”的A金属片流出经过二极管回到金属片B
11．（2021江苏镇江中考）如图所示，闭合开关S后，小灯泡 的亮度比 的亮度大。则（ ）
A． 和 的连接方式是并联 B．电压表测量的是 两端电压
C．通过 的电流比通过 的大 D． 两端电压比 两端电压大
12．（2021湖北黄冈中考）某超市入口有两个通道，当人走近任何一个通道时，开关自动闭合，在电动机
带动下，只有该通道门打开。以下电路符合要求的是（ ）
原创精品资源学科网独家享有版权，侵权必究！
3
学科网（北京）股份有限公司A. B． C． D．
13．（2016广西玉林中考）为了生活方便，卧室里的同一个照明灯通常用两个开关控制，一个安装在进门
处，另一个安装在床头附近，操作任意一个开关均可以开灯、关灯。图中是小花同学用电池作为电源设计
的四个电路模型，能满足要求的是（其中C图中的S 及D图中的S、S 为单刀双掷开关）（ ）
1 1 2
A． B． C． D．

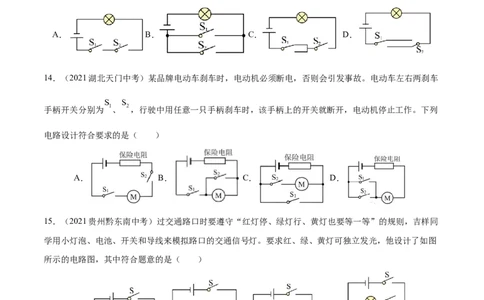

14．（2021湖北天门中考）某品牌电动车刹车时，电动机必须断电，否则会引发事故。电动车左右两刹车
手柄开关分别为 、 ，行驶中用任意一只手柄刹车时，该手柄上的开关就断开，电动机停止工作。下列
电路设计符合要求的是（ ）
A． B． C． D．
15．（2021贵州黔东南中考）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同
学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图
所示的电路图，其中符合题意的是（ ）
A． B． C． D．
16．（2021江苏常州中考）青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼
除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现
这种情况。已知S 为声控开关（有声闭合、无声断开），S 为光控开关（夜间闭合、白天断开），该大楼
1 2
每层连接楼道灯L、走廊灯L 的电路为图中的（ ）
1 2
原创精品资源学科网独家享有版权，侵权必究！
4A． B． C． D．
17．（2021浙江丽水中考）今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜。铁路部门有明
确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触
网（高压电路）上，会造成短路而使动车组失去动力。下列电路能述现象的是（ ）
A． B．
C． D．
18．（2021吉林长春中考）小致设计了一款电动玩具警车。只闭合开关S，警示灯L发光；只闭合开关
1
S，电动机工作，玩具警车运动。以下设计符合要求的是（ ）
2
A． B． C． D．
19．（2021广东深圳中考）教室有CO 通风机M，手动闭合S，CO 达到定值闭合S。只有S 闭合，CO
2 1 2 2 1 2
达到定值电动机才工作，下列图中，哪个电路图是正确的（ ）
A． B． C． D．
20．（2021四川自贡中考）如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A 指针的位
1
置，如果电流表A 读数是0.6A，则下列说法错误的是（ ）
2
原创精品资源学科网独家享有版权，侵权必究！
5
学科网（北京）股份有限公司A．电流表A 的读数是0.3A B．灯泡L 和L 并联
1 1 2
C．电流表A 一定连接“﹣、3”接线柱 D．通过灯L 的电流为0.9A
1 1
21．（2021广西百色中考）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的
电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L 的电流为1.5A B．通过灯L 的电流为0.3A
1 1
C．通过灯L 的电流为1.2A D．通过灯L 的电流为0.3A
2 2
22．（2021青海西宁市教育科学研究院中考）如图所示的电路，电源电压保持不变，闭合开关S，将滑动
变阻器的滑片P缓慢向右移动的过程中（ ）
A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数变大 D．电压表示数不变，电流表示数变小
23．（2022上海徐汇一模）如图为检测空气湿度的电路，电源电压保持不变。 是保护电阻， 是氯化
锂湿敏电阻，其阻值会随所处环境的空气湿度升高而增大。闭合开关S，当环境的空气湿度降低时
（ ）
原创精品资源学科网独家享有版权，侵权必究！
6A．电流表 的示数变小
B．总电阻 的阻值变大
C．电压表 示数与电流表 示数的比值变小
D．电压表 示数与电流表 示数的比值变小
24．（2021贵州中考）如图所示的电路中，若闭合开关S、S，小灯泡均能正常发光，电流表和电压表均
1 2
有示数，下列对电路分析正确的是（ ）
A．电压表只能测量灯L 两端电压
2
B．若闭合S、S，电流表测量干路电流
1 2
C．若先闭合S，再闭合S，电压表示数不变
1 2
D．若先闭合S，再闭合S，电流表示数不变
1 2
25．（2021吉林中考）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中，电源电压保
持不变， 是定值电阻， 是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精气体浓度越
大，电压表示数越大的电路图是（ ）
A． B． C． D．
原创精品资源学科网独家享有版权，侵权必究！
7
学科网（北京）股份有限公司26．（2020广西贺州中考）如图所示的电路能正确测量灯L 电流的是（ ）
2
A． B． C． D．
27．（2020广西中考）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是
0.4A，A 的示数是0.1A，则通过小灯泡L 的电流（ ）
1 1
A．0.5A B．0.4A C．0.3A D．0.1A
28．（2021宁夏中考）如图所示，电源电压保持不变。关于电路的工作情况，下列说法中正确的是
（ ）
A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若先闭合 ，再闭合 ，电压表示数不变，电流表的示数变大
C．若先闭合 ，再闭合 ，电压表示数变大，电流表的示数变大
D．若灯 被短路，闭合 、 后，灯 不亮，灯 亮，电流表损坏
29．（2021山东临沂中考）如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）
原创精品资源学科网独家享有版权，侵权必究！
8A．电流表A 测通过灯L 的电流
1 1
B．两电流表的示数一定不相同
C．两灯的额定功率一定不相同
D．仅断开S，电流表A 的示数不变
2 2
30．（2021湖北随州中考）如图所示，电源电压恒定，R 为定值电阻，闭合开关S、S 后，将滑片P逐渐
0 1 2
滑动到变阻器中央。电流表A和A 的示数分别用I和I 表示，电压表V的示数用U表示，当滑片P向右移
1 1
动时，下列判断正确的是（ ）
A．I 的数值变小，U的数值变大 B．I-I 的数值不变
1 1
C． 的数值变大 D．UI的数值变大
二、填空题
31．（2021山东威海中考）避雷针能让建筑物避免雷击，当云层电荷较多时，避雷针与云层之间的空气被
击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是______体；若云层带正电，
则电流的方向是______（选填“从云层到大地”或“从大地到云层”）。
32．（2018山东济宁中考）打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛。
这是因为他擦过的镜面因___________而带了电，带电体有___________的性质，所以绒毛被吸在镜面上。
33．（2021广西百色中考）丝绸摩擦过的玻璃棒带正电是因为玻璃棒 ______（选填“得到”或“失
去”）电子；用丝绸摩擦过的玻璃棒接触验电器，验电器金属箔张开，如图所示。接触瞬间 ______（选
填序号即可：①“有正电荷从玻璃棒转移到验电器”、②“有电子从验电器转移到玻璃棒”或③“没有电
荷转移”）。
34．（2022上海徐汇一模）在下图所示电路中，电源电压为U且保持不变。闭合开关S，电路正常工作。
一段时间后，灯突然熄灭。若电路中只有一处故障，且只发生在灯L或电阻R处。
原创精品资源学科网独家享有版权，侵权必究！
9
学科网（北京）股份有限公司(1)为确定故障，小汇在ab或bc间并联接入电压表，闭合开关后，观察电压表示数确定故障。若电压表并
联接入______两点间，闭合开关后，电压表示数为______，可判断R断路或L短路。
(2)为进一步确定故障，小汇在bd两点间并联接入电压表，观察闭合开关前后，电压表示数来确定故障。
请写出闭合开关前后，电压表的示数及对应的故障。______
35．（2021辽宁中考）如图所示，验电器A带正电，用带有绝缘柄的金属棒将验电器A和不带电的验电器
B的金属球连接起来，发现验电器B的金属箔片张开，则验电器B带______电，瞬间自由电子定向移动的
方向是_______（选填“由A到B”或“由B到A”）。
36．（2021辽宁中考）如图所示的运油车正在卸油，快速流出的油和油罐由于______现象会积累过多电荷，
为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是______（ 填“导体”或
“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向______（填“向
上”或 “向下”）。
37．（2020广西贺州中考）如图所示，两个水果组成的电池可以使发光二极管发光，金属片B是水果电池
的______（选填“正极”或“负极”）；将发光二极管正、负极接线对调后，发光二极管不发光，此时水
果电池的正、负极之间______（选填“有”或“没有”）电压。
38．（2021湖北中考）如图所示电路，灯泡L、L 的连接方式是___________ （ 选填“串联”或“并
1 2
联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表
原创精品资源学科网独家享有版权，侵权必究！
10有示数，电压表示数为零，则故障原因是___________。
39．（2021湖南邵阳中考）有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律
如图所示，现将R和L并联接在电压为4V的电源两端，此时干路中的电流是________A。
三、作图题
40．（2021湖北鄂州中考）请根据实物图，画出对应的电路图。
41．（2021四川凉山中考）某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上
红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的
电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。（要求：
连线不能交叉，线头接在接线柱上。）
42．（2020广西柳州中考）请用笔画线代替导线完成图中串联电路的连接，并用箭头标出闭合开关后导线
a中的电流方向。
原创精品资源学科网独家享有版权，侵权必究！
11
学科网（北京）股份有限公司四．实验题
43．（2021广西贺州中考）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲电路
进行实验：
（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；_______
（3）小明在连接电路时，开关应处于________（选填“闭合”或“断开”）状态；
（4）小明先将电流表接在 所在的支路上，闭合开关，观察到灯 发光，但灯 不亮，电流表的示数为
零，电路可能在的故障是_______（选填“灯 断路”或“灯 短路”）；
（5）排除故障后，他测出了 支路上的电流 ，然后他把电流表依次接入电路分别测量出 支路
电流 、干路电流 ，两次测得的结果都如图丙所示，则 _______A、 _______A．小明由此数据得出
并联电路中干路电流和各支路电流的关系是________（写关系式即可）；
（6）本次实验的不足之处是：_______。
44（2020湖北恩施中考）在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如
图。
(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运
原创精品资源学科网独家享有版权，侵权必究！
12动”）；
(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；
(3)通过L、L 的电流分别是______A、______A。
1 2
45．（2020广东深圳中考）学习电学知识后，小明做了一系列相关实验来巩固学习成果。
(1)“探究并联电路的电流规律”的实验。
①连接如图甲所示电路时，还剩一根导线没连接，请你用笔画线代替导线，将电路实物图补充完整，要求
电流表测L 的电流；
1
②小明分别测量图乙中A、B、C三点的电流，数据如下：
A点电流I /A B点电流I /A C点电流I /A
A B C
灯泡L、L 并联 0.2 0.3
1 2
图丙是电流表在C点时的示数，则I 为_____A；
C
③接下来他选用规格_____（选填“相同”或“不同”）的小灯泡，再次测量各点电流，这样操作的目的
是_____。
(2)“测小灯泡额定功率”的实验
小明想测量额定电压为U 的小灯泡的额定功率，却发现电流表损坏了，他又找来一个滑动变阻器R（最
额 1
大阻值为R），设计了如图丁所示的电路，连接电路进行实验。
1
①小明移动滑片P 到b 端，闭合开关S，接下来操作步骤的合理顺序是_____（用字母表示）。
0 0
A．移动滑片P到a端；
B．保持滑片P 位置不动；
0
C．调节滑片P 使电压表的示数为U ；
0 额
D．移动滑片P到b端，记录此时电压表的示数为U；
②小灯泡的额定功率P ＝_____（请用题中符号U 、U、R 表示）。
额 额 1
原创精品资源学科网独家享有版权，侵权必究！
13
学科网（北京）股份有限公司原创精品资源学科网独家享有版权，侵权必究！
