《专题13内能》真题强化训练
一、单选题
1．（2021广西）下列单个用电器正常工作时，相同时间内耗电量最大的是（ ）
A．计算器 B．手电筒 C．电子手表 D．空调
【答案】D
【解析】
用电器的耗电量即用电器消耗的电能，由 可知，在相同时间内比较耗电量W大小，
比较功率P大小即可。

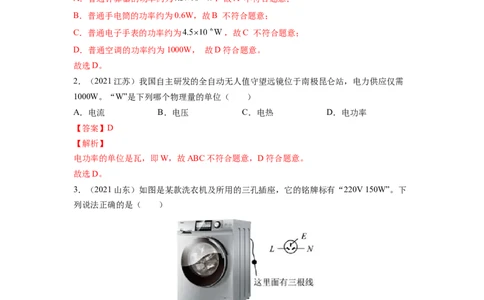

A．普通计算器的功率约为 ，故A 不符合题意；
B．普通手电筒的功率约为0.6W，故B 不符合题意；
C．普通电子手表的功率约为 ，故C 不符合题意；
D．普通空调的功率约为1000W， 故D符合题意。
故选D。
2．（2021江苏）我国自主研发的全自动无人值守望远镜位于南极昆仑站，电力供应仅需
1000W。“W”是下列哪个物理量的单位（ ）
A．电流 B．电压 C．电热 D．电功率
【答案】D
【解析】
电功率的单位是瓦，即W，故ABC不符合题意，D符合题意。
故选D。
3．（2021山东）如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下
列说法正确的是（ ）
A．洗衣机只能在220V的电压下工作
B．洗衣机正常工作时，10s内会产生1500J的热量
C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流
【答案】D
【解析】
A．洗衣机的额定电压为220V，洗衣机最大的工作电压为220V，故A错误；
原创精品资源学科网独家享有版权，侵权必究！
1
学学科科网网（（北北京京））股股份份有有限限公公司司B．洗衣机正常工作时，10s内消耗的电能为
W=Pt=150W×10s=1500J
洗衣机工作时，电能转化为内能和机械能，因此洗衣机10s内产生的热量小于1500J，故B
错误；
C．洗衣机外壳和火线绝缘损坏，外壳带电时，容易发生触电事故，电路中的保险丝不会
熔断，故C错误；
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流，起到保
护作用，故D正确。
故选D。

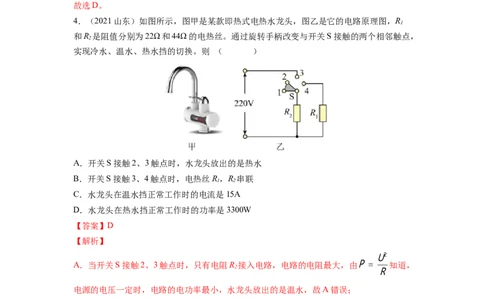

4．（2021山东）如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R
1
和R 是阻值分别为22Ω和44Ω的电热丝。通过旋转手柄改变与开关S接触的两个相邻触点，
2
实现冷水、温水、热水挡的切换。则 （ ）
A．开关S接触2、3触点时，水龙头放出的是热水
B．开关S接触3、4触点时，电热丝R，R 串联
1 2
C．水龙头在温水挡正常工作时的电流是15A
D．水龙头在热水挡正常工作时的功率是3300W
【答案】D
【解析】
A．当开关S接触2、3触点时，只有电阻R 接入电路，电路的电阻最大，由 知道，
2
电源的电压一定时，电路的电功率最小，水龙头放出的是温水，故A错误；
BD．由图知道，当开关S接触3、4触点时，电阻R 和R 并联，电路的总电阻最小，总功
1 2
率最大，水龙头处于热水挡，由于并联电路中总电阻的倒数等于各分电阻倒数之和，所以，
电路中的总电阻
由 知道，热水挡正常工作时的功率
原创精品资源学科网独家享有版权，侵权必究！
2故B错误，D正确。
C．温水挡时，电路的总电阻
R =R +R =22Ω+44Ω=66Ω
总 1 2
由 知道，电路的电流
故C错误。
故选D。

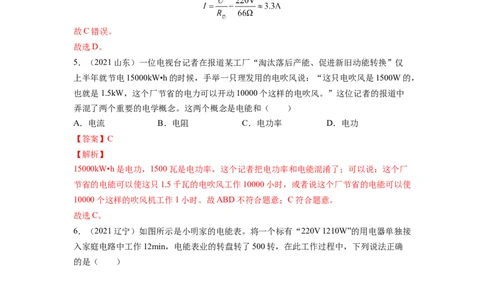

5．（2021山东）一位电视台记者在报道某工厂“淘汰落后产能、促进新旧动能转换”仅
上半年就节电15000kW•h的时候，手举一只理发用的电吹风说：“这只电吹风是1500W的，
也就是1.5kW，这个厂节省的电力可以开动10000个这样的电吹风。”这位记者的报道中
弄混了两个重要的电学概念。这两个概念是电能和（ ）
A．电流 B．电阻 C．电功率 D．电功
【答案】C
【解析】
15000kW•h是电功，1500瓦是电功率，这个记者把电功率和电能混淆了；可以说：这个厂
节省的电能可以使这只1.5千瓦的电吹风工作10000小时，或者说这个厂节省的电能可以使
10000个这样的吹风机工作1小时。故ABD不符合题意；C符合题意。
故选C。

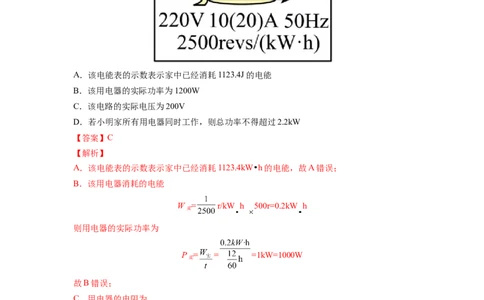

6．（2021辽宁）如图所示是小明家的电能表。将一个标有“220V 1210W”的用电器单独接
入家庭电路中工作12min，电能表业的转盘转了500转，在此工作过程中，下列说法正确
的是（ ）
原创精品资源学科网独家享有版权，侵权必究！
3
学学科科网网（（北北京京））股股份份有有限限公公司司A．该电能表的示数表示家中已经消耗1123.4J的电能
B．该用电器的实际功率为1200W
C．该电路的实际电压为200V
D．若小明家所有用电器同时工作，则总功率不得超过2.2kW
【答案】C
【解析】
A．该电能表的示数表示家中已经消耗1123.4kW h的电能，故A错误；
B．该用电器消耗的电能
W = r/kW h 500r=0.2kW h
实
则用电器的实际功率为
P = = =1kW=1000W
实
故B错误；
C．用电器的电阻为
R= = =40
该电路的实际电压
U = = =200V
实
故C正确；
D．若小明家所有用电器同时工作，则总功率不得超过
P =UI=220V 20A=4400W=4.4kW
总
原创精品资源学科网独家享有版权，侵权必究！
4故D错误。
故选C。
7．（2021内蒙古）如图是货物计数装置简化电路图，电源电压不变，R 为定值电阻，
0
为光敏电阻，有光照时其阻值变小，计数器可视为电压表。当开关闭合，有货物通过传送
带遮挡激光时，下列说法正确的是（ ）
A．通过R 的电流变大 B．R 与 的电流之比变小
0 0
C．计数器两端的电压不变 D．电路的总功率变小
【答案】D
【解析】
AB．两电阻串联，计数器（电压表）测 的电压，已知当有光照射时电阻变小，故激光
被遮挡瞬间电阻 变大，电路的总电阻变大，由 可知通过电路的电流变小，通过R
0
的电流变小，由串联电路电流的规律可知通过两个电阻的电流相等，R 与 的电流之比不
0
变，故AB错误；
C．根据U=IR，R 的电压变小，由串联电路电压的规律可知光敏电阻两端的电压变大；电
0
压表示数变大，计数器的示数变大，故C错误；
D．通过电路的电流变小，根据公式P=UI可知整个电路消耗的总功率变小，故D正确。
故选D。
8．（2021山东）图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由
电压表改装而成，R为热敏电阻，其阻值随温度的升高而减小，R 为定值电阻。下列说法
0
正确的是（ ）
原创精品资源学科网独家享有版权，侵权必究！
5
学学科科网网（（北北京京））股股份份有有限限公公司司A．被测者体温越高，电路中的电流越小
B．被测者体温越高，定值电阻R 两端电压越大
0
C．被测者体温越低，整个电路消耗的功率越大
D．将R 换为阻值更大的电阻，测相同温度时，显示仪示数变小
0
【答案】B
【解析】
由图可知定值电阻R 与热敏电阻R串联，显示仪并联在定值电阻R 两端。
0 0
AB．因为R的阻值随温度的升高而减小，被测者体温越高，则R的阻值越小，则电路总电
阻越小，根据 可知电路中的电流越大，由 可知定值电阻R 两端电压越大，故A
0
错误，B正确；
C．因为R的阻值随温度的升高而减小，故被测者体温越低，则R的阻值越大，则电路总
电阻越大，根据 可知电路中的电流越小，根据P=UI可知整个电路消耗的功率越小，
故C错误；
D．将R 换为阻值更大的电阻，则电路总电阻变大，根据 可知电路中的电流变小；
0
而测相同温度时，即热敏电阻R的电阻不变，根据 可知热敏电阻R两端的电压变小，
根据串联分压可知定值电阻R 两端电压越大，即显示仪示数变大，故D错误。
0
故选B。
9．（2021山东）如表是小滨家中两挡位电饭锅铭牌，图甲是其简化电路。R 和R 都是电
1 2
阻丝，温度对电阻的影响，产生的热量全部被水吸收，水的比热容4.2×103J/（kg·℃），通
过断开其它用电器，只接通电饭锅且处于加热状态，来测量电饭锅的功率，观察图乙所示
的电能表的转盘1min内转了40转，下面说法正确的是（ ）
额定电压 220V
频率 50Hz
额定功 加热 880W
原创精品资源学科网独家享有版权，侵权必究！
6率 保温 44W
A．电饭锅在加热状态下正常工作时的总电流4A
B．电阻R 的阻值是1100Ω
2
C．测量时电饭锅的实际加热功率是800W
D．电饭锅在加热状态下正常工作7min，可将2.2kg水的温度升高2℃
【答案】A
【解析】
A．电饭锅在加热状态下正常工作时的总电流为
故A正确；
B．加热功率为880W，保温功率为44W，由图甲可知，R 的发热功率为
2
P=P -P =880W-44W=836W
2 加热 保温
则R 的阻值是
2
故B错误；
C．观察图乙所示的电能表的转盘1min内转了40转，则实际功率为
故C错误；
D．电饭锅在加热状态下正常工作7min，放出的热量为
将2.2kg水的温度升高2℃，需要吸收的热量为
故D错误；
故选A。
10．（2021湖南）如图为某居民家的电能表铭牌。只开启该电能表所在电路中的某个用电
原创精品资源学科网独家享有版权，侵权必究！
7
学学科科网网（（北北京京））股股份份有有限限公公司司器，测得6min内输出160个脉冲（imp），则这个用电器有可能是（ ）
A．空调机 B．电视机 C．电冰箱 D．节能灯
【答案】A
【解析】
由表中数据可知，这段时间内该用电器消耗的电能为
该用电器的功率为
电视机和电冰箱的功率在100W左右，节能灯的功率在25W左右，空调机的功率接近
1kW，故这个用电器可能是空调机。
故选A。
11．（2021玉林）气敏电阻R的阻值随气体浓度的增大而减小。如图所示，闭合开关，当
气体浓度增大时，下列说法正确的是（ ）
A．电流表的示数减小 B．电压表的示数增大
C．电路消耗的电功率减小 D．电路消耗的电功率增大
【答案】D
【解析】
由图可知，气敏电阻R与定值电阻R 串联，电压表测气敏电阻两端的电压，电流表测电路
0
中的电流。
A．气敏电阻R的阻值随气体浓度的增大而减小，当气体浓度增大时，R阻值减小，则电路
总电阻减小，电源电压不变，则电路中电流增大，即电流表示数增大，故A错误；
B．电路中电流增大，根据U=IR可知，R 两端电压增大，再根据串联电路电压规律可知，
0
原创精品资源学科网独家享有版权，侵权必究！
8R两端电压减小，即电压表示数减小，故B错误；
CD．电源电压不变、电路中电流增大，根据P=UI可知，电路消耗的电功率增大。故C错
误，D正确。
故选D。
12．（2021贵港）如图所示的电路，灯L标有“6V 3.6W”字样，电源电压保持不变。当
闭合开关S，滑动变阻器R的滑片P移到最右端时，灯L正常发光；滑片P移到最左端时，
电压表示数为3.6V。假设灯丝电阻不受温度影响，下列四个结论正确的是（ ）
①灯L正常发光时的电阻为12Ω
②电源电压为6V
③滑动变阻器的最大阻值为20Ω
④电路消耗的总功率的变化范围为1.44～3.6W
A．①② B．②④ C．②③ D．③④
【答案】B
【解析】
①灯L正常发光时的电阻为
故①错误；
②当闭合开关S，滑动变阻器R的滑片P移到最右端时，此时只有灯泡接入电路，故灯L
正常发光，电源电压为6V，故②正确；
③滑片P移到最左端时，电压表示数为3.6V，滑动变阻器的阻值最大，此时灯泡的两端的
电压为
则电流为
最大阻值为
故③错误；
当滑动变阻器全部接入时，电流最小，电路消耗的最小总功率的为
原创精品资源学科网独家享有版权，侵权必究！
9
学学科科网网（（北北京京））股股份份有有限限公公司司当小灯泡正常发光时，总电功率最大，最大为3.6W，故④正确。
故选B。
13．（2021黔东南）如图所示，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表
的量程为“0~3V”，灯泡L标有“2.5V 1.25W”字样（设灯丝电阻不变），滑动变阻器R
的规格为“20Ω 1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中，下列
正确的是（ ）
A．电流表的示数最大为0.6A B．滑动变阻器接入电路的最小电阻为4Ω
C．灯泡消耗的最小电功率为0.12W D．电路消耗的最大功率为2.7W
【答案】B
【解析】
从图中可以看，开关闭合后，根据电流的流法可知，这是一个串联电路，灯泡L和滑动变
阻器R串联在电路中，电压表并联在灯泡L两端，电流表测串联电路的电流。
A．假设电流表的示数最大为0.6A，这时串联电路的电流是0.6A，流过灯泡L的电流是
0.6A，灯泡L标有“2.5V 1.25W”字样，并且设灯丝电阻不变，根据电功率的推导式
可知，灯泡L的电阻
灯泡L的电阻是5Ω；根据欧姆定律的变换式 可知，灯泡L的电压
这时灯泡L的电压是3.0V，但是灯泡L标有“2.5V”字样，即额定电压是2.5V，这是最大
电压，不能超过这个电压，那么灯泡L的电压不能是3.0V，假设不成立，电流表的示数最
大不能为0.6A，故A错误；
B．假设滑动变阻器接入电路的最小电阻为4Ω，由A解析可知，灯泡L的电阻是5Ω，电
源电压恒为4.5V，电路中的电流
这时灯泡L的电压
原创精品资源学科网独家享有版权，侵权必究！
10这时灯泡L的电压是额定电压，灯泡安全工作，这也是滑动变阻器接入电路的最小电阻，
不能再小，否则灯泡不能安全工作，故B正确；
C．根据电功率的推导式 可知，灯泡L的电阻不变，当流过灯泡L的电流最小时，
灯泡的电功率最小，即要求串联电路的电流最小，从图中可以看到，当滑动变阻器接入电
路的电阻最大时，电路的电流最小，即
这时灯泡L的电压
灯泡不会出现安全问题，电压表也没有安全问题，电路的电流是0.18A，电流表也没有安
全问题，没有超过滑动变阻器R的最大电流1A，电路是安全的，0.18A是电路的最小电流
值，是允许存在的，不能再小了，灯泡L的电阻是5Ω，根据电功率的推导式 可知，
灯泡消耗的最小电功率
灯泡消耗的最小电功率是0.162W，不是0.12W，故C错误；
D．由B解析可知，滑动变阻器接入电路的最小电阻为4Ω，这时电路的总电阻最小，电路
的电流最大，大小是0.5A，电源电压恒为4.5V，根据电功率的公式 可知，电路消耗
的最大功率
电路消耗的最大功率是2.25W，不是2.7W，故D错误。
故选B。
14．（2021贵州）如图所示，电源电压恒为6V，定值电阻R标有“10Ω 1A”字样，滑动变
阻器标有“20Ω 2A”字样，电压表量程为“0~3V”，电流表量程为“0~0.6A”，在保证电路
安全的情况下，将滑动变阻器的滑片从右向左滑动的过程中，下列判断正确的是（ ）
A．电压表示数比电流表示数先到达最大值
B．电压表与电流表示数之比变小
C．该电路的最大功率为3.6W
D．滑动变阻器的滑片滑到中点时，电阻R的功率为1.8W
【答案】A
【解析】
原创精品资源学科网独家享有版权，侵权必究！
11
学学科科网网（（北北京京））股股份份有有限限公公司司电源电压恒为6V，电压表量程为“0~3V”，电流表量程为“0~0.6A”定值电阻R 和滑动变
1
阻器R 串联；
2
A．电压表示数达最大值3V时，滑动变阻器R 两端电压为
2
根据串联分压
可求得
此时电路电流为
电流表示数达最大值0.6A时，定值电阻两端电压为
即滑动变阻器阻值需调为0，滑片从右向左滑动，电压表先达到最大值，故A正确；
B．电压表与电流表所测均为定值电阻参数，其示数之比为定值电阻阻值大小，为定值，
故B错误；
C．当电压表示数为3V时，电路中电流为0.3A，此时电路有最大功率，最大功率为
故C错误；
D．滑动变阻器的滑片滑到中点时，接入阻值为10欧，电路中电流为0.3A，电阻R 的功率
1
为
故D错误。
故选A。
15．（2021攀枝花）如图所示是一种测定油箱内油量的装置模型，其中R为滑动变阳器的
电阻片，与之接触的滑片P可以绕O点转到，当油量减少时，以下说法中正确的是
（ ）
原创精品资源学科网独家享有版权，侵权必究！
12A．电流表示数增大
B．电路的总电阻减小
C．电路消耗的总功率增大
D．定值电阻R 两端的电压减小
0
【答案】D
【解析】
AB．当油量减少时，浮子向下运动，滑片向上运动，由图可知，此时滑动变阻器的电阻变
大，电路总电阻变大，电源电压和定值电阻R 的电阻不变，根据公式 得电路中
0
的电流变小，电流表示数变小，故AB错误；
C．电源电压一定，电流减小，根据公式 得电路的总功率变小，故C错误；
D．定值电阻R 的电阻不变，电路中的电流变小，根据公式 得R 两端的电压减小，
0 0
故D正确。
故选D。
16．（2021荆州）如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为
60 ，电流表量程为“0～0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，
在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，绘制了电流表示数与电压
表示数关系图像如图乙所示，电流表示数与滑动变阻器R连入电路阻值的变化关系图像如
图丙所示。则下列说法中正确的是（ ）
原创精品资源学科网独家享有版权，侵权必究！
13
学学科科网网（（北北京京））股股份份有有限限公公司司A．电源电压为5V
B．小灯泡正常发光时电阻为2.5
C．当电压表示数为1V时，滑动变阻器消耗的电功率为2.5W
D．当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：4
【答案】D
【解析】
滑动变阻器与小灯泡串联，乙、丙图相结合
A．电路中电流为0.5A时，滑动变阻器的阻止为10Ω，电源电压为
故A错误；
B．小灯泡正常发光时电阻为
故B错误；
C．当电压表示数为1V时，电路中的电流为0,2A，滑动变阻器消耗的电功率为
故C错误；
D．当电压表示数为2V时，变阻器两端的电压为8V，小灯泡和变阻器串联，消耗的功率
之比为
故D正确。
故选D。
17．（2021攀枝花）如图甲所示电路，电源电压恒定不变，R 为定值电阻、R为电阻箱，
0
调整电阻箱R的电阻值。电流表示数I的倒数与电阻箱阻值R的关系如图乙所示，以下说
法中正确的是（ ）
A．电源电压为3.6V
B．通过R 的最大电流为2A
0
C．调整电阻箱R的阻值，则R的最大功率为0.75W
原创精品资源学科网独家享有版权，侵权必究！
14D．调整电阻箱R的阻值，则R 的最大功率为0.48W
0
【答案】C
【解析】
AB．如图甲所示，两电阻串联，结合图乙，当R=0时，可知此时电路中的最大电流为
A=0.5A，可得出
U=IR=0.5A×R
1 0 0
当R=18Ω时，可知此时电路中的电流为 A=0.2A，可得出
U=I(R+R)=0.2×(18Ω+ R )
2 0 0
由以上两式联立可得：R=12Ω，U=6V，故AB错误；
0
C．因为R=12Ω，U=6V，R的功率为
0
当R=12Ω时，P取最大值，为0.75W，故C正确；
D．根据P=I2R可知，电路中电流的最大值为0.5A，则R 的最大功率为
0
故D错误。
故选C。
18．（2021福建）如图电路，电源电压保持不变，滑动变阻器R标有“30Ω 1A”，定值
电阻R 的阻值为10Ω，小灯泡L标有“6 V 3.6 W”（电阻不随温度而变化），电流表的
0
量程为0~3 A。 当S闭合，S、S，断开，滑片P移到R的中点时，小灯泡恰好正常发光。
1 2
在保证电路安全的前提下，电路消耗总功率的最小值与最大值之比是（ ）
A．1：4 B．1：8 C．2：7 D．3：20
【答案】D
【解析】
当S闭合，S、S，断开，小灯泡与滑动变阻器R串联，定值电阻R 开路。滑片P移到R
1 2 0
的中点时，小灯泡恰好正常发光。此时电路电流为
原创精品资源学科网独家享有版权，侵权必究！
15
学学科科网网（（北北京京））股股份份有有限限公公司司滑动变阻器R的电压
电源电压为
当灯泡被短路，定值电阻R 与滑动变阻器R并联，且滑动变阻器R通过的电流为1A时，
0
电路电功率最大。通过定值电阻R 的电流
0
此时电路的总电流
电路的最大功率
小灯泡与滑动变阻器R串联，滑动变阻器接入的电阻最大，且定值电阻R 开路使，去。由
0
欧姆定律得，灯泡的电阻
此时电路的电阻
电路的最小电功率
在保证电路安全的前提下，电路消耗总功率的最小值与最大值之比是
故D符合题意，ABC不符合题意。
故选D。
19．（2021绥化）图甲是通过小灯泡L的电流与其两端电压的关系图象。现将小灯泡L与
电阻R连入如图乙所示的电路中。闭合开关S，小灯泡的实际功率为1.8W，电压表示数为
3V。下列结果正确的是（ ）
①电源电压为9V ②电阻R的阻值为10Ω
③电路消耗的总功率为2.7W ④通过电阻R的电流为0.6A
原创精品资源学科网独家享有版权，侵权必究！
16A．只有①②③正确
B．只有②③④正确
C．只有①③正确
D．只有②④正确
【答案】A
【解析】
①图乙，小灯泡与电阻R串联，由小灯泡的实际功率为1.8W，观察图甲可知，此时电路中
的电流为0.3A，灯泡两端的电压为6V；电压表示数为3V，所以电源电压为
故①正确；
②电阻R的阻值
故②正确；
③电路消耗的总功率为
故③正确；
④小灯泡与电阻R串联，根据串联电路电流处处相等，通过灯泡的电流为0.3A，则通过电
阻R的电流也为0.3A，故④错误。综上所述，A正确，BCD错误。
故选A。
20．（2021常德）某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙
是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（
）
原创精品资源学科网独家享有版权，侵权必究！
17
学学科科网网（（北北京京））股股份份有有限限公公司司A．开关S接触点2时，电饭煲处于加热状态
B．开关S接触点1时，电饭煲处于保温状态
C．电饭煲处于加热状态时的功率是800W
D．保温状态下电饭煲1min消耗200J的电能
【答案】C
【解析】
AB．总电压保持不变，根据 可知，电路中的总电阻越大，发热功率越小，因此开
关S接触点1时，电路中接入的电阻最小，电饭煲处于加热状态；开关S接触点2时，电
路中接入的电阻最大，电饭煲处于保温状态，故AB错误；
C．如图乙所示，在0~10min内，饭煲处于加热状态，功率为800W，故C正确；
D．如图乙所示，在10~20min内，饭煲处于保温状态，功率为200W，消耗的电能为
W=Pt=200W×10×60s=1.2×105J
故D错误。
故选C。
21．（2021山西）空气质量指数是确保实现碧水蓝天的重要指标，下表的空气质量等级是
按照空气质量指数划分的。如图甲是环保项目性学习小组设计的空气质量检测仪的电路原
理图，用电流表显示空气质量指数。电源电压18V保持不变，定值电阻R 的阻值为
0
100Ω，气敏电阻R的阻值与空气质量指数K的关系图像如图乙所示。下列说法正确的是（
）
空气质量指数
0~50 51~100 101~150 151~200 201~300 ＞300
原创精品资源学科网独家享有版权，侵权必究！
18K
空气质量等级 优 良 轻度污染 中度污染 重度污染 严重污染
A．气敏电阻R的阻值随空气质量指数增大而增大
B．空气污染的程度越小，电路中的电流越大
C．电路中电流为0.1A时，对应的空气质量等级为良
D．当空气质量指数为300时，R 消耗的电功率为2.7W
0
【答案】C
【解析】
A．由图可知，定值电阻和气敏电阻串联在电路中，电流表测量串联电路中的电流，因此
电流相等。由图表可知，气敏电阻R的阻值随空气质量指数的增大而减小；空气污染的程
度越小，R的阻值越大，故A错误；
B．由I= 可知，空气污染程度越小，电阻越大，电路中的电流越小，故B错误；
C．电路中电流是0.1A时，电路中的总阻值为
R
总
则，根据串联电路的电阻特点，R的阻值
R R -R 180 -100 80
总 0
由题表中数据可知，此时电路中电流为0.1A时，对应的空气质量等级为良，故C正确；
D．由图乙可知，当空气质量指数为300时，R20，电路中的电流为
I 0.15A
R 的功率为
0
P=I2R=（0.15A）2 100=2.25W
0
故D错误；
故选C。
22．（2021济宁）如图所示，电源电压保持不变，滑动变阻器R 的最大阻值为20Ω，小灯
1
泡的电阻R =8Ω，R＜R ，闭合开关S，当滑片P置于b端时，小灯泡的实际功率为2W，
L 2 L
忽略温度对小灯泡电阻的影响，则滑片P置于a端时小灯泡的实际功率可能是（ ）
原创精品资源学科网独家享有版权，侵权必究！
19
学学科科网网（（北北京京））股股份份有有限限公公司司A．10W B．15W C．25W D．30W
【答案】B
【解析】
由电路图可知，当滑动变阻器滑片P置于b端时，灯泡L和定值电阻R、滑动变阻器R 的
2 1
最大阻值串联，根据P=I2R可知，灯泡的实际功率为
P =I2R =I2×8Ω=2W
L L
解得：I=0.5A。根据串联电路中总电阻等于各部分电阻之和，由 可得，电源电压为
U=I(R+R +R)
1 L 2
当滑片P在a端时，滑动变阻器接入电路中的电阻为0，灯泡L与电阻R 串联，此时电路
2
中的电流为
灯泡的实际功率为
当R=0时，代入上式可得
2
当R=8Ω时，可得
2
因为R＜R ，所以
2 L
10.125W＜P ＜24.5W
L1
故ACD不符合题意，B符合题意。
故选B。
23．（2021临沂）如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是
（ ）
原创精品资源学科网独家享有版权，侵权必究！
20A．电流表A 测通过灯L 的电流
1 1
B．两电流表的示数一定不相同
C．两灯的额定功率一定不相同
D．仅断开S，电流表A 的示数不变
2 2
【答案】B
【解析】
AB．从图中可以看出，两灯泡并联，电流表A 测通过灯L 的电流，电流表A 测通过总电
1 2 2
路的电流，电流表A 示数小于电流表A 示数。故A错误，B正确；
1 2
C．两灯泡并联，电压相等，当灯泡的电阻相同时，灯泡的功率相等。故C错误；
D．仅断开S，电路中只有灯泡L 工作，电流表A 测量L 电流，示数比原来小。故D错
2 1 2 1
误。
故选B。
24．（2021岳阳）如图所示是检测河水流速变化的装置原理图，机翼状的探头始终浸没在
水中，通过连杆带动滑动变阻器的滑片P上下移动。电源电压保持4.5V不变，电流表量程
为0~0.6A，电压表量程为0~3V，定值电阻R 的阻值为 ，滑动变阻器 的规格为“
1
1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（ ）
A．电压表示数变大，表示水流速度增大
B．电流表示数变小，表示水流速度增大
C．滑动变阻器允许接入电路的阻值范围为
D．电路消耗总功率的变化范围为1.35W~2.7W
原创精品资源学科网独家享有版权，侵权必究！
21
学学科科网网（（北北京京））股股份份有有限限公公司司【答案】D
【解析】
AB．分析电路，R 和R 串联接入电路，电压表测R 两端电压，电流变测该电路电流。水
1 2 2
中探头做成上凸下平的流线型，水流在其上方流动速度快，压强小，下方流动速度慢，压
强大，探头上下表面产生压强差，使探头受到向上的压力。当水流速度增大时，压力差变
大，滑片向上移动，R 接入电路的电阻变小，根据串联分压规律可知，R 两端分的电压变
2 2
小，电压表示数变小；此时电路总电阻变小，电源电压不变，根据欧姆定律可知，电路电
流变大，电流表示数变大。故AB错误；
C．当电流表示数为0.6A时，R 接入电路的电阻最小，此时电路总电阻
2
R 接入电路的最小电阻
2
当电压表示数为3V时，R 接入电路的电阻最大，此时R 两端电压
2 1
根据串联分压规律
即
解得
故滑动变阻器允许接入电路的阻值范围为 ，故C错误；
D．电路消耗的最大功率
当R 接入电路的电阻为10Ω时，电路最小电流
2
此时电路消耗的功率最小
电路消耗总功率的变化范围为1.35W~2.7W，故D正确。
故选D。
25．（2021眉山）如图所示，电源电压为 保持不变， ， ，灯泡L标有
“ ”字样，假定灯丝电阻不变。下列说法中正确的是（ ）
原创精品资源学科网独家享有版权，侵权必究！
22A．灯泡L正常工作时的电阻为
B．当只闭合开关 时，电阻 消耗的功率为
C．如果开关 、 和 同时闭合，灯泡L短路不工作
D．此电路消耗的最大电功率与最小电功率之比为
【答案】D
【解析】
A．由
得，灯泡L正常工作时的电阻为
故A错误；
B．当只闭合开关 时，电阻 与灯泡L串联，此时电路的总电阻为
电路的电流
电阻 消耗的功率
故B错误；
C．如果开关 、 和 同时闭合，电阻 被短路，电阻 与灯泡L并联，故C错误；
D．当只闭合开关 时，电阻 与灯泡L串联，此时电路的总电阻最大为
电路的电流
原创精品资源学科网独家享有版权，侵权必究！
23
学学科科网网（（北北京京））股股份份有有限限公公司司电路消耗的功率最小
如果开关 、 和 同时闭合，电阻 被短路，电阻 与灯泡L并联，此时电路电阻最
小为
电路的功率最大为
此电路消耗的最大电功率与最小电功率之比为
故D正确。
故选D。
二、填空题
26．（2017丹东）甲、乙两灯的额定电压均为 9V，测得两灯的 I-U关系图像如图所示，
乙灯的额定功率为_______W。当把两灯并联在 6V 电源上时，___________（填“甲”或
“乙”）灯发光更亮一些。当把两灯串联在某一电源上时，通过甲灯的电流为 0.4A，那么
这个电源的电压为___________V 。
【答案】 4.5 甲 9
【解析】
[1][2]由图像知，甲乙正常工作时，通过的电流分别为0.8A和0.5A，那么乙灯的额定功率
P =UI =9V×0.5A=4.5W
乙 乙
两灯的电阻分别为
，
两灯并联在6V电源上时，据 知，两灯的实际功率的关系
P >P
甲 乙
所以甲灯更亮些。
原创精品资源学科网独家享有版权，侵权必究！
24[3]两灯串联，通过电路的电流为0.4A时，由图像知，通过两灯两端的电压分别为
U =3V，U =6V
甲 乙
所以电源电压
U =U +U =3V+6V=9V
总 甲 乙
27．（2021镇江）小华家中暖风机铭牌如图甲所示，电能表如图乙所示。暖风机的额定电
流为___________A；若家中仅有暖风机工作，则正常工作1h，可使家中电能表示数增加
___________kW·h，脉冲指示灯闪烁___________次。
暖风机参数表
额定电压 220V
额定功率 2200W
防水等级 IPX4
甲
【答案】 10 2.2 6600
【解析】
[1]额定电流为
[2]电能表示数增加
W=Pt=2.2kW×1h=2.2kW·h
[3]脉冲指示灯闪烁
28．（2021德州）如图甲所示，电火锅可以通过控制开关实现高、中、低三挡加热，电路
图如图乙所示， 、 是电热丝，当 断开， 接a时，电火锅为______挡；当 闭合，
接b时，电火锅为______挡；当只有______（选填“ ”或“ ”）接入电路时，电火
原创精品资源学科网独家享有版权，侵权必究！
25
学学科科网网（（北北京京））股股份份有有限限公公司司锅为______挡。
【答案】 低温 高温 中温
【解析】
[1]由图乙可知，当 断开， 接a端时，R 和R 串联，此时电路的总电阻最大，由
1 2
可知，此时总功率最小，则该电火锅选用低温档工作。
[2]由图乙可知，当 闭合， 接b端时，R 和R 并联，此时电路的总电阻最小，由
1 2
可知，此时总功率最大，则该电火锅选用高温档工作。
[3][4]由图乙可知，当 断开， 接b端时，只有R 接入电路中，此时电路的总电阻介于
2
高温挡和低温挡的电阻之间，由
可知，此时总功率不大不小，则此时电火锅为中温档。
29．（2021荆门）2021年5月29日20时35分，长征七号火箭点火发射，将“天舟二号”
货运飞船送入预定轨道，经过六个多小时飞行后，“天舟二号”与“天和”核心轨道舱成
功交会对接，然后一起在环绕地球的轨道上运动，我国空间站的建设迈出了关键的一步。
（1）“天舟二号”在发射升空过程中机械能______（选填“增大”、“不变”或“减
小”），交会对接后的飞行过程中“天舟二号”的运动状态______（选填“保持不变”或
“不断变化”）；
（2）未来一到两年我国将全面建成空间站。空间站在轨运行时，通过太阳帆板将光能转化
为电能作为补充能源。有阳光时，空间站光伏发电的功率为70kW，2h可发电
______kW·h，宇航员在空间站外作业时，必须借助无线通信设备，而不能像在地面一样直
接进行语音交流，是因为______。
【答案】 增大 不断变化 140 声音不能在真空里传播
原创精品资源学科网独家享有版权，侵权必究！
26【解析】
[1] “天舟二号”在发射升空过程中速度变大，动能变大，高度变大，故重力势能变大，故
机械能变大。
[2] “天舟二号”与“天和”核心轨道舱成功交会对接，然后一起在环绕地球的轨道上运动，
方向一直在变化，故运动状态一直在变化。
[3] 2h可发电
2h可发电 。
[4]宇航员在空间站外作业时，必须借助无线通信设备，而不能像在地面一样直接进行语音
交流，语言即声音的传播需要介质，而在太空中，没有介质，故只能用无线电交流。
30．（2021江苏）学校使用风力发电路灯，每个路灯配备一台小风力发电机，得到的电能
储存于蓄电池中，供路灯使用。相关参数如表，其中蓄电池容量是指蓄电池放电电流与放
电总时间的乘积，当蓄电池的容量只剩下总容量的20%时，蓄电池停止供电。
蓄电池 路灯
额定电压 12V 额定电压 12V
容量 100Ah 额定功率 100W
（1）风能属于______能源，发电机的工作原理是______，给蓄电池充电时，蓄电池在电路
中属于______（选填“电源”或“用电器”）；
（2）一个充满电的蓄电池可向一盏路灯持续供电______h。学校共有100盏这样的路灯，
每天照明10h，电价为0.5元/（kW·h），每月（30天）可节省电费______元。
【答案】 可再生 电磁感应 用电器 9.6 1500
【解析】
（1）[1]风能在短时间内能重复使用，是可再生能源。
[2]闭合回路的一部分导线在磁场中做切割磁感线运动时，电路中会产生感应电流，这个现
象叫做电磁感应现象，发电机就是根据这个原理制成的。
[3]给蓄电池充电时，蓄电池消耗电能，相当于电路中的用电器。
（2）[4]蓄电池容量为100Ah，充满电能有效使用的为总容量的80％，即
由P=UI可知，路灯的额定电流
一个充满电的蓄电池可向一盏路灯持续供电的时间
原创精品资源学科网独家享有版权，侵权必究！
27
学学科科网网（（北北京京））股股份份有有限限公公司司[5]100盏路灯每天照明10h，30天消耗的电能
节省的电费为
31．（202长春）某加热器简化电路如图甲所示，其加热元件是利用新型材料制成的，它
的电阻R随温度t变化的关系图象如图乙所示；照明灯L标有“220V 100W”。此加热器白
天只加热不照明，夜晚加热并照明。
（1）该加热器的金属外壳应与______相连，避免金属外壳带电时发生触电事故；
（2）白天和夜晚加热器的加热元件温度均为t 时，电路总功率之比为4：5，则
0
t=___________℃；
0
（3）闭合开关S，若加热元件的温度从16℃升高37℃，通过加热元件的电流变化情况是
___________。
【答案】 大地（地线） 40 先变大后变小
【解析】
（1）[1]加热器的金属外壳与火线接触了，外壳就会带电，如果外壳没有接地，人接触时
就会发生触电，为避免金属外壳带电时发生触电事故，该加热器的金属外壳应与大地（地
线）相连。
（2）[2]由题意知，白天和夜晚温度均为t 时加热元件的功率相同，则有
0
=
已知P =100W，故解得P =400W，由P= 可得加热元件的阻值
L 加热
R= = =121Ω
由图乙可知，加热器的阻值为121Ω时，对应的温度为40℃，即t=40℃。
0
（3）[3]闭合开关S，由图乙可知，若加热元件的温度从16℃升高37℃，加热元件的阻值
原创精品资源学科网独家享有版权，侵权必究！
28先减小后增大，电压一定，由I= 可知，通过加热元件的电流先变大后变小。
32．（2021烟台）为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，
如图甲所示，乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度
相同，粗细不同，则两图中___________保险丝的电阻大，当乙、丙两保险管通过相同的电
流时，___________保险丝的热功率大，___________保险丝更容易熔断。（均选填“乙
图”或“丙图”）。
【答案】 丙图 丙图 丙图
【解析】
[1]在材料和长度相同时，横截面积越小，电阻越大，则两图中丙图保险丝的电阻大。
[2]当乙、丙两保险管通过相同的电流时，根据 ，丙图保险丝的热功率大。
[3]根据 ，在相同时间内，丙图中保险丝产生的热量多，丙图保险丝更容易熔断。
33．（2021枝花）如图甲所示的电路，电源电压为9V，小灯泡L的额定电压为4V，图乙
是小灯泡L的电流I随其电压的U的变化的图像，当S闭合，将滑片P移到滑动变阻器R
的中点时，小灯泡L恰好正常发光，则滑动变阻器R的最大阻值为______Ω，移动滑片P
当小灯泡L的功率为1W时，滑动变阻器R接入的阻值为______Ω。
【答案】 20 16.25
【解析】
[1]如图乙所示，当小灯泡正常发光时，小灯泡两端的电压为4V，电路中的电流为0.5A，
则滑动变阻器两端的电压为
U=U-U =9V-4V=5V
1 L
原创精品资源学科网独家享有版权，侵权必究！
29
学学科科网网（（北北京京））股股份份有有限限公公司司此时滑动变阻器接入电路的阻值为
则滑动变阻器R的最大阻值为
R =2R =2×10Ω=20Ω
max 中
[2]如图乙所示，当灯泡两端的电压2.5V时，电路中的电流为0.4A，此时灯泡的电功率为
P =U I =2.5V×0.4A=1W
L L L1
此时滑动变阻器两端的电压为
U=U-U =9V-2.5V=6.5V
2 L1
此时滑动变阻器接入电路的阻值为
34．（2021齐齐哈尔）如图所示的电路中， 标有“ ”字样， 标有“ ”
字样，闭合开关后，两灯均发光，此时两电压表示数之比为 ______；若两灯并联
后接入 电路中，则 、 两灯的实际电功率之比为 ______（忽略温度对灯丝电
阻的影响）。
【答案】
【解析】
[1]由
得， 、 两灯的电阻分别为
从图中可以看出两灯泡串联，电压表V 测量灯泡L 的电压，电压表V 测量电源电压，此
1 2 2
时两电压表示数之比为
原创精品资源学科网独家享有版权，侵权必究！
30[2]若两灯并联后接入 电路中，则两灯的电压相等，由
、 两灯的实际电功率之比为
35．（2021菏泽）某电热水壶加热电阻丝的阻值为22Ω，通电后流过电阻丝的电流为
10A，电热水壶加热时的功率为________W；若加热时有84%的热量被水吸收，则壶内1kg
水的温度由34℃加热到100℃所需要的时间为_______ （已知c =4.2×103J/(kg·℃)。
水
【答案】 2200 150
【解析】
[1]电热水壶加热时的功率为
P=I2R=(10A)2×22Ω=2200W
[2]加热水吸收的热量为
电阻丝产生的热量为
则壶内1kg水的温度由34℃加热到100℃所需要的时间为
36．（2021苏州）如图，甲，乙为两只相同电表，当闭合S，S 时，甲，乙两表示数之比
1 2
为4:3，则两表均为“______表，两电阻大小之比R:R 为______，电路总功率为P，同时
1 2 1
更换两电表种类，调整开关状态，使两表均有正常示数，此时电路总功率为P，则P:P 为
2 1 2
______。
【答案】 电压 1：3 3：16
【解析】
[1]当闭合S，S 时，若甲是电流表，会造成电源短路，因此甲是电压表，若乙是电流表，
1 2
两表示数单位分别为A和V，示数之比无法为4:3，则两表均为电压表。
[2] R 、R 串联，甲测总电压，乙测R 两端电压，两表之比为4:3，即
1 2 2
原创精品资源学科网独家享有版权，侵权必究！
31
学学科科网网（（北北京京））股股份份有有限限公公司司可求得
[3]两表均为电压表时，总功率为
同时更换两电表种类，即两表为电流表，要使两表均有正常示数，应闭合S，断开S，使
1 2
R、R 并联，此时总功率为
1 2
因此前后总功率之比为
37．（2021宁波）某品牌电热水壶的铭牌（部分内容）如表所示。当该电热水壶正常工作
时，至少需要______s才能把质量为2.0kg、初温为25℃的水加热到100℃。【水的比热容
为 】
容量 2.0L
额定电压 220V
额定功率 1500W
【答案】420
【解析】
由表中数据知，该电热水壶的额定功率为P＝1500W。将质量为2.0kg、初温为25℃的水加
热到100℃，水吸收的热量
故该电热水壶正常工作时，把质量为2.0kg、初温为25℃的水加热到100℃至少需要的时间
为
38．（2015湖南）为了防止鱼虾缺氧而浮头，常在池塘中央放置增氧机，喷水式增氧机由
电动泵和浮体组成，某种喷水式增氧机及工作时的情景如图，有关参数见表。若增氧机正
原创精品资源学科网独家享有版权，侵权必究！
32常开机2h，则通过它的电流为______A，从环形喷口出水______kg，从而使水得到了“增
氧”。
功率/W 电压/V 流量/m3•h-1
1100 220 25
【答案】 5 5×104
【解析】
[1]由表格参数，增氧机额定功率为1100W，由公式P=UI，增氧机正常时通过的电流为
由表格知增氧机正常时流量为25m3/h。
[2]增氧机正常开机2h从环形喷口出水的体积为
V=25m3/h×2h=50m3
由 可知，从环形喷口出水的质量为
m=ρV=1.0×103kg/m3×50m3=5×104kg
三、实验题
39．（2021黄冈）在测量小灯泡电功率的实验中，电源电压为6V，小灯泡的额定电压为
2.5V。
（1）图甲是某小组连接的电路，其中有一根多余的导线，导致电路连接错误，请在这根导
线上打“×”；( )
（2）拆除多余的导线后，正确操作，当小灯泡正常发光时，电流表示数如图乙所示，则小
灯泡的额定功率是 ______W；
原创精品资源学科网独家享有版权，侵权必究！
33
学学科科网网（（北北京京））股股份份有有限限公公司司（3）图丙是根据实验数据绘制的通过小灯泡的电流I与其两端电压U的关系图像，分析图
像可知，当小灯泡两端的电压为1.5V时，小灯泡的电阻为 ______Ω；当小灯泡两端电压
升高时，其电阻的变化情况是 ______（选填正确选项前的字母）。
A．保持不变
B．逐渐减小
C．逐渐增大
【答案】 0.7 6 C
【解析】
【解析】
（1）[1]电流从电源正极依次经过开关、滑动变阻器、电流表以及灯泡回到电源负极，电
压表并联在灯泡两端，根据实物图可知，滑动变阻器的左上接线柱与灯泡相连的导线错误，
如下图所示：
（2）[2]根据实物图和图乙可知，电流表量程为0～0.6A，分度值为0.02A，示数为
0.28A，则灯泡的额定功率
P U I 2.5V 0.28A 0.7W
L L L
（3）[3][4]根据图丙可知，当小灯泡两端电压为1.5V时，通过小灯泡的电流为0.25A，所
以由I 可知，此时小灯泡的阻值
R ′ 6Ω
L
小灯泡正常发光时的电阻
原创精品资源学科网独家享有版权，侵权必究！
34R 8.9Ω
L
由此可见，当小灯泡两端电压升高时，其电阻逐渐变大，C符合题意。
故选C。
40．（2021威海）小红和小明进行“测量小灯泡的额定功率”的实验，实验室提供的器材
有：不同规格的小灯泡和滑动变阻器、1.5V的干电池（若干）和其他常用器材。
（1）图甲是小红进行实验的实物电路图，小灯泡额定电压为3.8V，滑动变阻器的规格为
“10Ω 1A”，请用笔画线代替导线，将图中的电路连接完整，使闭合开关时滑动变阻器连
入电路的阻值最大______。
（2）连接好电路之后，闭合开关，移动滑片，发现小灯泡始终不发光，小红猜想可能的原
因：①小灯泡的灯丝断了；②小灯泡短路；③滑动变阻器断路。她再观察，发现电流表示
数为零，由此可判断猜想______是错误的；又进一步观察到电压表有示数，最终确定猜想
______是正确的。（两空均选填“①”“②”或“③”）
（3）排除故障后，小红移动滑片，使电压表的示数达到小灯泡的额定电压，此时电流表的
指针如图乙所示，小灯泡的额定功率为______W。
（4）小明用小红的实验电路接着测量规格为“2.5V 0.3A”小灯泡的额定功率。闭合开关，
保证小灯泡发光的情况下，无论如何移动滑片，电压表示数始终高于2.5V，为此必须对实
验器材进行调整，下列措施可行的是：______、______。（填字母代号）
A．换最大阻值较小的滑动变阻器 B．串联定值电阻
C．减少电池个数 D．增加电池个数
【答案】 ② ① 1.14 B C
【解析】
（1）[1]采用伏安法测量灯泡的额定电功率，电压表与灯泡并联，测量灯泡的电压，电流
表与灯泡串联，测量灯泡的电流。小灯泡额定电压为3.8V，故电压表的量程要选择
0~15V；图中滑动变阻器滑片置于最左端，要使连入电路的阻值最大，则下端应连接右端
接线柱。如图所示：
原创精品资源学科网独家享有版权，侵权必究！
35
学学科科网网（（北北京京））股股份份有有限限公公司司（2）[2]移动滑片小灯泡始终不发光，电流表示数为零。若小灯泡短路，则电路中仍然有
电流，故猜想②是错误的。
[3]进一步观察到电压表有示数，则说明滑动变阻器没有出现断路现象，因此是小灯泡的灯
丝断了。
（3）[4]从图乙中可以看出，电流表的量程选择0~0.6A，分度值为0.02A，示数为0.3A，
小灯泡的额定功率为
（4）[5][6]小明用小红的实验电路接着测量规格为“2.5V 0.3A”小灯泡的额定功率。闭合开
关，保证小灯泡发光的情况下，无论如何移动滑片，电压表示数始终高于2.5V，为此必须
对实验器材进行调整。串联电路起到分压作用，可以串联定值电阻，和灯泡一起分压。也
可以减少电池个数，减小电源电压，减小电路电流。
41．（2021河池）如图所示，在“测量小灯泡额定功率”的实验中，备选器材有：电源
（恒为6V）、小灯泡（额定电压2.5V、阻值约8Ω）、三个滑动变阻器（A．“10Ω
1A”B．“20Ω 0.5A”、C．“50Ω 0.2A”）、电流表、电压表、开关、导线若干。
（1）本实验应选择的滑动变阻器是 ___________（填代号）；
（2）请用笔画线代替导线将图甲的实验电路补充完整（要求：滑动变阻器的滑片向右移动
时小灯泡变亮）；( )
（3）连接电路时，开关应该处于 ___________状态；
（4）闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮，电压表无示数，电流表有示
数，若电路只有一处故障，则故障原因可能是 ___________；
原创精品资源学科网独家享有版权，侵权必究！
36（5）排除故障后再次闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数
如图乙所示，则小灯泡的额定功率为 ___________。
（6）某同学想测阻值约50Ω的电阻R，在其它连线均不变的情况下，仅将电阻R替换小灯
泡，能否测出其阻值？请说出你的理由 ___________。
【答案】 B 断开 灯泡短
路 0.75W 不能
【解析】
（1）[1]“测量小灯泡额定功率”实验中，为了调整灯泡的电压和电流，灯泡与滑动变阻器
串联，灯泡的额定电流约为
电路的总电阻约为
滑动变阻器应接入的最小电阻
所以滑动变阻器应该选择“20Ω 0.5A”，故B符合题，AC不符合题意。
故选B。
（2）[2] “测量小灯泡额定功率”实验中，为了调整灯泡的电压和电流，灯泡与滑动变阻器
串联，要使滑动变阻器的滑片向右移动时小灯泡变亮，则滑动变阻器应接右边下端接线柱，

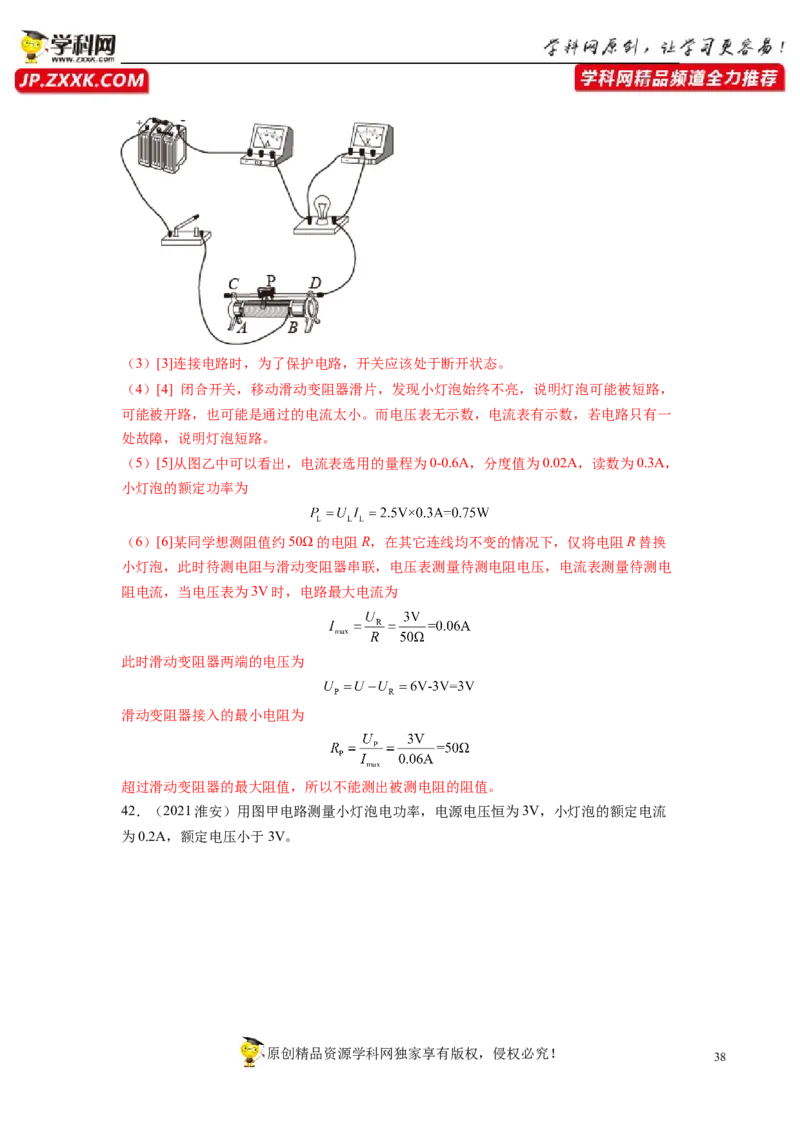

如下图所示：
原创精品资源学科网独家享有版权，侵权必究！
37

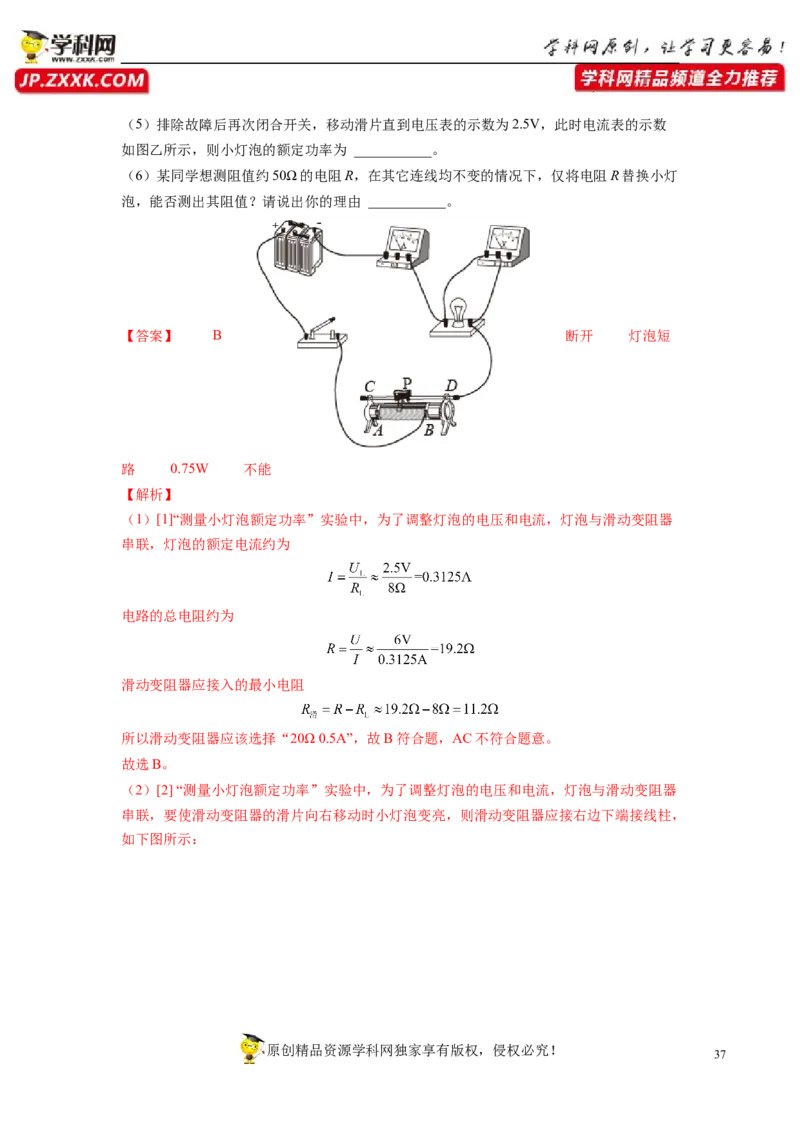

学学科科网网（（北北京京））股股份份有有限限公公司司（3）[3]连接电路时，为了保护电路，开关应该处于断开状态。
（4）[4] 闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮，说明灯泡可能被短路，
可能被开路，也可能是通过的电流太小。而电压表无示数，电流表有示数，若电路只有一
处故障，说明灯泡短路。
（5）[5]从图乙中可以看出，电流表选用的量程为0-0.6A，分度值为0.02A，读数为0.3A，
小灯泡的额定功率为
（6）[6]某同学想测阻值约50Ω的电阻R，在其它连线均不变的情况下，仅将电阻R替换
小灯泡，此时待测电阻与滑动变阻器串联，电压表测量待测电阻电压，电流表测量待测电
阻电流，当电压表为3V时，电路最大电流为
此时滑动变阻器两端的电压为
滑动变阻器接入的最小电阻为
超过滑动变阻器的最大阻值，所以不能测出被测电阻的阻值。
42．（2021淮安）用图甲电路测量小灯泡电功率，电源电压恒为3V，小灯泡的额定电流
为0.2A，额定电压小于3V。
原创精品资源学科网独家享有版权，侵权必究！
38（1）连接电路时，开关应处于___________状态。
（2）请用笔画线代替导线，将图甲中的实物电路连接完整。( )
（3）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操
作是___________ （填序号）。
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）问题解决后，某时刻电流表示数如图乙所示，示数为___________A，要测量小灯泡
的额定功率，应将滑片P向___________（填“左”或“右”）端移动，使电流表示数为
0.2A。
（5）移动滑片P，记录多组数据，绘制成IU图像。根据图丙所给信息，计算出小灯泡的
额定功率是___________W；进一步分析图丙可知，实验过程中小灯泡的电阻发生变化，电
阻变化的主要原因是___________。
（6）对实验现象进一步分析可知：小灯泡的实际功率越大，小灯泡亮度越大。但某同学发
现：标有“220V 8.5W”的LED灯与标有“220V 60W”的普通白炽灯都正常发光时，亮度几
乎相当。请分析造成这一现象的原因可能是___________（填序号）。
A．两灯的实际功率相同
B．相同时间内，电流通过两灯做功不同
C．两灯将电能转化为光能的效率不同
原创精品资源学科网独家享有版权，侵权必究！
39
学学科科网网（（北北京京））股股份份有有限限公公司司【答案】 断开
C
0.08 左 0.5 灯丝阻值随温度升高而变大 C
【解析】
（1）[1]连接电路时，为了保护电路，开关应处于断开状态。
（2）[2]因小灯泡的额定电压小于3V，故电压表的量程选择0～3V，电压表并联在小灯泡
两端，实物连接图如下图所示：
（3）[3]闭合开关后，电流表有示数，说明电路处于通路状态，但小灯泡不亮，则有可能
是滑动变阻器接入电路中的阻值过大，则接下来应进行的操作是移动滑动变阻器滑片，观
察小灯泡是否发光，故选C。
（4）[4][5]因电流表量程选择为0～0.6A，故由图乙可知，电流表示数为0.08A，因小灯泡
的额定电流为0.2A，故要测量小灯泡的额定功率，应增大电路中的电流，即将滑动变阻器
的滑片P向左端移动，使电流表示数为0.2A。
（5）[6][7]由图丙可知，流过小灯泡的电流为I=0.2A时，小灯泡两端电压为U=2.5V，故小
灯泡的额定功率为
P=UI=2.5V 0.2A=0.5W
原创精品资源学科网独家享有版权，侵权必究！
40实验过程中小灯泡的电阻发生变化，主要原因是灯丝电阻随温度升高而增大。
（6）[8]由题意可知，LED灯的实际功率小于白炽灯的实际功率，即相同时间内，电流通
过LED做功远小于白炽灯，而两灯的亮度几乎相同，则原因可能是LED灯将电能转化为
光能的效率更高，故选C。
43．（2021永州）在“测量小灯泡的电功率”的实验中，电路图如图甲所示，电源电压为
3V，小灯泡的额定电压为2.5V。
（1）根据图甲，用笔画线代替导线，把图乙的实物图连接完整______；
（2）闭合开关前，滑动变阻器的滑片移到______端（选填“A”或“B”）；
（3）小灯泡正常发光时，电流表的示数如图丙所示，电流表的读数为______A，小灯泡的
额定功率为______W；
（4）考虑到电压表的实际电阻对电路的影响，这样测出的小灯泡的额定功率相比真实的额
定功率 ______（选填“偏大”、“不变”或“偏小”）。
【答案】 电路连接如下
A 0.30 0.75 偏大
【解析】
（1）[1]电路连接如下
原创精品资源学科网独家享有版权，侵权必究！
41
学学科科网网（（北北京京））股股份份有有限限公公司司（2）[2]闭合开关前，应使变阻器连入电路的阻值最大，此变阻器在工作时，电流从B接
线柱流入电阻丝之后流出，因此，滑片远离B接线柱时变阻器接入电路的阻值较大。
（3）[3]电流表选用的是0—0.6A量程，一大格为0.1A。此时指针正指在三大格处，故电
流表计数为0.3A。
[4]小灯的额定功率为
（4）[5]电压表测量的为小灯两端电压；因电压表与小灯并联，则电流表测的为通过小灯
与电压表的总电流，电流表读数大于通过小灯的电流，根据功率计算式P=UI可以知道，
功率的测量值偏大。
44．（2021辽宁）在“测量小灯泡的电功率实验”中，小明设计了如图甲所示的电路图。
已知小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω 1A”，电源电压恒为3V。
（1）小明同学连接电路后闭合开关，在移动滑动变阻器滑片的过程中发现，小灯泡变亮时
电压表示数反而减小，小灯泡变暗时电压表示数反而增大，经检查所用器材均完好，你认
为原因可能是______；
（2）重新正确连接好电路后闭合开关，调节滑动变阻器滑片，使电压表示数为2.5V，电
流表示数如图乙所示，则小灯泡额定功率为______W；
（3）接下来，小明想测量小灯泡两端的电压略低于额定电压时的电功率，滑动变阻器的滑
片应向______（选填“A”或“B”）端调节；
（4）小明又设计了如图丙所示的电路，测量小灯泡的额定功率。已知滑动变阻器R 最大
1
原创精品资源学科网独家享有版权，侵权必究！
42阻值为R，小灯泡额定电压为U （U 小于电源电压）。请将实验步骤补充完整；
0 额 额
①闭合开关S、S，调节滑动变阻器R 滑片，使电压表示数为U ，小灯泡正常发光；
1 3 2 额
②闭合开关S、S，使滑动变阻器R 滑片______（选填“保持不动”、“滑到最左端”或
1 2 2
“滑到最右端”），滑动变阻器R 滑片______（选填“保持不动”、“滑到最左端”或
1
“滑到最右端”），记下此时电压表示数为U；
1
③闭合开关______，滑动变阻器R 滑片______（选填“保持不动”、“滑到最左端”或
2
“滑到最右端”），记下此时电压表示数为U；
2
④小灯泡额定功率P =______（选用字母U、U、U 、R 表示）。
额 1 2 额 0
【答案】 电压表并联在滑动变阻器两端 0.5 A 保持不动 滑到最右
端 S、S 滑到最左端
1 2
【解析】
（1）[1] 小灯泡变亮时电压表示数反而减小，小灯泡变暗时电压表示数反而增大，根据串
联分压，电压表测量的不是小灯泡的电压，只有滑动变阻器的电压与小灯泡的电压变化相
反，故可能原因是电压表并联在滑动变阻器两端。
（2）[2]电流表示数如图乙所示，选择小量程0——0.6A，故选择下面的刻度读数，此时电
流为0.2A，则小灯泡的额定电功率为
故小灯泡的电压为0.5W。
（3）[3]想测量小灯泡两端的电压略低于额定电压时的电功率，则小灯泡的电压变小，那
么滑动变阻器的电压需要变大，根据串联分压，滑动变阻器的阻值需要变大，才能多分担
电压，故滑片往A端移动。
（4）[4][5]闭合开关S、S，调节滑动变阻器R 滑片，小灯泡与滑动滑动变阻器R 串联，
1 3 2 2
小灯泡正常发光，闭合开关S、S，滑动变阻器R 与R 串联，此时滑动变阻器R 滑片保持
1 2 1 2 2
不动，这样才能保证滑动变阻器R 的接入的阻值不变，便于求出R 的接入的阻值；再利用
2 2
滑动变阻器R 的最大值，求出此时电路中的电流，此时电路中的电流为
1
此时电路中的电流为 。
[6][7][8]闭合开关S、S，滑动变阻器R 与R 串联，将滑动变阻器R 的滑片移动最左端，
1 2 1 2 2
此时滑动变阻器R 接入的阻值为0，电压表的示数直接是电源电压，此时之所以不用灯泡，
2
是为了保证灯泡的安全，故电源电压为U；当闭合开关S、S，滑动变阻器R 与R 串联，
2 1 2 1 2
此时滑动变阻器R 滑片保持不动，滑动变阻器R 的滑片在阻值最大处，此时滑动变阻器R
2 1 2
的阻值为
原创精品资源学科网独家享有版权，侵权必究！
43
学学科科网网（（北北京京））股股份份有有限限公公司司再将此时 的阻值代入，闭合开关S、S，调节滑动变阻器R 滑片，小灯泡与滑动滑动变
1 3 2
阻器R 串联，滑动滑动变阻器R 的电压为
2 2
可知额定电流为
小灯泡额定功率
45．（2021广州）小明探究小灯泡、LED两端的电压随电流变化的情况，连接了如图的实
物图其中电源可以提供不同的电压。
测量的数据如下表：
数据序号 1 2 3 4 5
电流表示数I/A 0.10 0.15 0.20 0.25 0.30
数字电压表V
1
2.88 2.97 3.04 3.10 3.15
示数U/V
1
数字电压表V
2
0.15 0.26 0.72 1.30 1.98
示数U/V
2
（1）请根据实物图，在图虚线框中画出电路图______（用V、V 表示数字电压表V 和
1 2 1
V）
2
原创精品资源学科网独家享有版权，侵权必究！
44（2）求：电流为0.10A时，小灯泡的阻值______。
（3）求：电流为0.30A时，LED的功率______；LED在此状态下持续工作100s消耗的电
能______。
（4）小明利用两节干电池（约3V）和图中的小灯泡检测一批与上述实验规格一样的
LED，为保护被测LED，设计了如图所示的电路，根据表中数据，推断检测时，通过LED
的电流是否能达到0.3A？______，理由是______。
【答案】 1.5 0.945 94.5 不
能 此时的电源电压约为3V，小于电流达到0.3A时的电压。
【解析】
（1）[1]小灯泡和LED串联，电流表测电路的电流，电压表V 和V 分别测LED和灯泡的
1 2
电压，根据实物图画出对应的电路图，如下所示：
（2）[2]由表中数据可知，当电流为0.10A时，小灯泡的电压为0.15V，由欧姆定律,灯泡的
阻值
（3）[3]当电流为0.30A时，LED的电压为3.15V，功率
[4]LED在此状态下持续工作100s消耗的电能
原创精品资源学科网独家享有版权，侵权必究！
45
学学科科网网（（北北京京））股股份份有有限限公公司司（4）[5]若将LED连入电路中，则LED与灯泡串联。根据表中数据，若通过LED的电流
能达到0.3A，由串联电路电流的规律，通过灯泡的电流为0.3A，由上表数据知，则灯泡的
电压为1.98V，LED的电压为3.15V，由串联电路电压的规律，电源电压为
故通过LED的电流不能达到0.3A，理由是此时的电源电压约为3V，小于电流达到0.3A时
的电压。
46．（2021通辽）在“测量小灯泡正常发光时的电阻”实验中小亮已连接的部分电路如图
甲所示，小灯泡的额定电压 。
（1）请你用笔画线代替导线，将图甲中电路连接完整_______（要求：滑动变阻器滑片P
向右移动时电阻变大）。
（2）实验中除保护电路外滑动变阻器另一个作用是_______。闭合开关，小灯泡不亮，电
流表无示数，电压表示数接近电源电压，造成电路故障的原因是__________。
（3）排除故障后，当实验中小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常
发光时的电阻为______ （结果保留一位小数）。
（4）另一组的同学设计了图丙所示的实验电路，测出了小灯泡的额定功率，电源电压未知
但恒定不变， 和 为滑动变阻器， 的最大阻值为 ，请你将实验步骤补充完整。
①只闭合开关S、 调节 ，使电压表的示数为 ；
②只闭合开关S、 ，________，使电压表示数仍为 ；
③接着将 的滑片P调至最左端，记下电压表的示数 ，再将 的滑片P调至最右端，
记下电压表的示数 ，则小灯泡额定功率表达式 ______（用 、 、 、 表
示）。
原创精品资源学科网独家享有版权，侵权必究！
46【答案】 调节灯
泡两端的电压 灯泡断路 12.7Ω 调节R
1
【解析】
（1）[1]滑动变阻器的滑片P向右移动时电阻变大，故滑片P以左的电阻丝应连入电路中；
滑动变阻器应接A接线柱，把滑动变阻器串联接入电路，如图所示：
（2）[2]滑动变阻器的基本作用是保护电路，本实验要测量小灯泡正常发光时的电阻，故
还可以调节灯的电压（使灯的电压为额定电压）。
[3]闭合开关，发现灯泡不亮，电流表指针几乎不偏转，电压表示数接近电源电压，则电压
表并联的部分断路，故电路故障的原因可能是灯泡断路。
（3）[4]当小灯泡正常发光时，灯泡两端的电压为3.8V；由图乙所示电流表可知，其量程
为0～0.6A，分度值为0.02A，示数为0.3A，灯泡电阻
R= = 12.7Ω
（4）①闭合S、S，通过调节滑动变阻器R，使灯泡两端电压为额定电压U ，灯正常光；
1 2 额
②[5]保持变阻器R 的滑片位置不动，只闭合R 所在支路，通过调节滑动变阻器R 使R 两
2 1 1 1
端电压为小灯泡的额定电压，根据等效法，此时滑动变阻器R 使连入电路中的电阻大小等
1
于灯正常发光时的电阻大小，即R=R ；
1 L
原创精品资源学科网独家享有版权，侵权必究！
47
学学科科网网（（北北京京））股股份份有有限限公公司司③[6] 为求出此时滑动变阻器R 使连入电路中的电阻，将R 的滑片P调至最左端，R 连入
1 2 2
电路中的电阻为0，电压表的示数为U 即为电源电压；再将R 的滑片P调至最右端，此时
1 2
两变阻器串联，电压表的示数为U2，即为R 的电压，根据串联电路电压的规律和欧姆定
1
律有
=
解得
R= R-----①
1 0
小灯泡额定功率的表达式
P = ------②
额
由①②得
P =
额
47．（2021十堰）小华利用如图甲所示的电路测量额定电压为3.8V的小灯泡的额定功率。
（1）请用笔画线代替导线，将图甲的实物图连接完整（要求滑动变阻器滑片向右移动时灯
泡变亮）______。
（2）小华在连接电路最后一根导线时灯泡立即发光，则她连接电路时存在的错误是
______。
（3）当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是 ______W。
实际测量时，电压表有示数时内部有微弱的电流通过，若考虑这个微弱电流的影响，则所
测小灯泡的额定功率偏 ______。
（4）小明想利用小华的实验器材测量一未知电阻R 的阻值，发现电流表损坏，善于动脑
x
的小明认真思考后，利用小华实验中小灯泡的额定电压U 和测得的额定电流I ，设计如
额 额
图丙所示电路，测出R 的阻值，请你帮助小明补全实验步骤。
x
①先闭合开关S、S，调节滑动变阻器滑片使电压表示数为 ______；
1
②再断开开关S，闭合开关S，保持滑动变阻器滑片位置不变，读出此时电压表示数为
1 2
原创精品资源学科网独家享有版权，侵权必究！
48U；
③待测电阻R＝______（用所测物理量和已知物理量符号表示）
x
【答案】 在连接电路时，开关没有断开
1.14 大 U
额
【解析】
（1）[1]滑动变阻器要串联接入电路，接线柱要一上一下连入电路，要求滑动变阻器滑片
向右移动时小灯泡变亮，所以滑动变阻器右下侧的接线柱连到灯泡的右端，因为小灯泡的
额定电压为3.8V，所以电压表选择的是大量程0~15V，并联到小灯泡两端，如图所示：
。
（2）[2]如果在连接电路时，开关没有断开，则会出现在连接电路最后一根导线时灯泡立
即发光，这种连接电路的方式是错误的。
（3）[3]如图乙所示，电流表选择的是小量程0~0.6A，分度值为0.02A，电流表的示数为
0.3A，当小灯泡正常发光时，小灯泡的额定功率为
P=UI=3.8V×0.3A=1.14W
[4]电压表与小灯泡并联测量小灯泡两端的锻压，测量值是准确的，电流表实际测量的是通
过小灯泡与电压表并联的总电流，由并联电路电流规律可知，电流表的示数大于通过小灯
泡的电流，根据P=UI可知，所测小灯泡的额定功率偏大。
（4）①[5]先闭合开关S、S，调节滑动变阻器滑片使电压表示数等于小灯泡的额定电压为
1
U 。
额
③[6]因为断开开关S，闭合开关S，保持滑动变阻器滑片位置不变，读出此时电压表示数
1 2
为U，则加在R 电阻两端的电压为U-U ，小灯泡和电阻R 串联，则流经电阻R 的电流为
x 额 x x
I ，待测电阻R 的阻值为
额 x
原创精品资源学科网独家享有版权，侵权必究！
49
学学科科网网（（北北京京））股股份份有有限限公公司司48．（2021常德）小明利用如图甲所示电路测量小灯泡的功率，被测小灯泡的额定电压为
2.5V，电阻约为10Ω左右，实验室有如下器材：电源（U＝6V），电流表（0～0.6A，0～
3A），电压表（0～3V，0～15V），滑动变阻器、电阻箱各一只，单刀单掷、单刀双掷开
关各一个，导线若干。
（1）图甲是小明刚连好的实物图，实验前小华帮他检查了一遍，发现有两处不合实验规范。
请你指出来：①______；②______。
（2）完善电路后，闭合开关，小明改变滑动变阻器的阻值测量出了5组数据，并描点画出
了小灯泡中电流随其两端电压变化的关系图像，如图乙所示，则小灯泡的额定功率为
______W。
（3）实验中所使用的滑动变阻器的规格可能为______。
A．10Ω 3A B．30Ω 1A C．60Ω 1A
（4）在实验过程中，电压表发生故障，小明和小华增加一只电阻箱和一个单刀双掷开关设
计出了丙、丁两种电路图，则能测出小灯泡额定电功率的是______。
【答案】 闭合开关前滑片P没有处于阻值最大处 电流表所选量程太大
0.625 C 丙
【解析】
（1）[1][2]为了保护电路，闭合开关前，滑片P没有处于阻值最大处；小灯泡的电流约在
0.25A左右，不会超过0.6A，故电流表的量程选择的太大了。
（2）[3]测量小灯泡的额定电功率，由图乙知额定电压为2.5V时的电流为0.25A，故小灯
泡的额定电功率为
原创精品资源学科网独家享有版权，侵权必究！
50小灯泡的额定功率为 。
（3）[4] 根据测量小灯泡的5组数据的第一组，小灯泡的电压为0.5V时，电路电流为
0.1A。由串联分压可知，此时滑动变阻器两端电压为
由串联电路的电流处处相等可知，此时通过滑动变阻器的电流为0.1A。则滑动变阻器接入
的电阻
故选C。
（4）[5]选择丙，开关S 接a，调节滑动变阻器，使电流表的示数为0.25A，小灯泡正常发
2
光，保持滑动变阻器位置不动，开关S 接b，调节电阻箱，使电流表的示数为0.25A，则通
2
过电阻箱和电流表就可以求出额定电压，即可求出小灯泡的额定电功率。
49．（2021眉山）在测量额定电压为 小灯泡额定功率的实验中，电源电压恒定不变。
（1）请用笔画线代替导线，将图甲中电路连接完整，要求实验时向右移动滑片P小灯泡亮
度变暗；_______
（2）实验过程中，某小组的同学将所测得相关数据和现象记录如下表：
物理量 灯泡实际 灯泡电功率的
电压 电流 灯泡亮度
次数 电功率 平均值
1 0.5 0.18 不亮
2 1 0.2 发暗光
3 2 0.3 发较亮光
4 2.5 0.32 正常发光
原创精品资源学科网独家享有版权，侵权必究！
51
学学科科网网（（北北京京））股股份份有有限限公公司司5 2.8 0.34 发光强烈
①小灯泡的额定功率为_______ ；
②表格中有一处设计不合理，请指出不合理的设计是_______；
③分析表中数据还发现灯丝电阻跟_______有关。
（3）测量额定电压为 的小灯泡额定功率，物理科代表设计了图乙所示的电路（ 为已
知的定值电阻，R为滑动变阻器）。
①断开开关 ，闭合开关 ，移动滑动变阻器滑片P，当电流表示数为_______时，小灯泡
恰好正常发光；
②保持滑动变阻器滑片P位置不变，闭合开关 ，断开开关 ，记下电流表示数为 ；
③推导出小灯泡L的额定功率表达式 _______（用物理量 、 和 表示）。
【答案】 0.8 灯泡电功
率的平均值的一栏 温度
【解析】
（1）[1]将图甲中电路连接完整，要求实验时向右移动滑片P，小灯泡亮度变暗，说明接入
的电阻阻值需要变大，总电阻需要变大，电流需要变小，故滑动变阻器需要接到下面的接
线柱，向右滑时，电阻变大，电流变小，灯泡变暗，故用一根导线将滑动变阻器的左端的
下面的接线柱和和电流表的负接线柱，故如下图所示：
原创精品资源学科网独家享有版权，侵权必究！
52。
（2）[2][3][4] 小灯泡的额定功率为
故小灯泡的额定功率为0.8W；不合理的是求灯泡电功率的平均值的一栏，因为不同电压下，
不同的电功率，求平均功率没有任何意义；分析表中数据还发现灯丝电阻跟温度的关系，
因为电压变大，实际功率变大，灯泡变亮，温度变高，电阻变小。
（3）[5][6] 断开开关 ，闭合开关 ，移动滑动变阻器滑片P，定值电阻和灯泡并联，此
时电流表测量定值电阻的电流，为了测量小灯泡的额定电压，故可以用电流表的示数和定
值电阻组合成电压表，为了测量额定功率，故需要灯泡为额定电压，故此时的电流为
故此时的电流为 ；保持滑动变阻器滑片P位置不变，闭合开关 ，断开开关 ，记下
电流表示数为 ，此时灯泡和定值电阻仍然并联，电流表测干路电流，那么通过灯泡的额
定电流为
那么小灯泡的额定功率为
故小灯泡的额定功率为 。
50．（2021济宁）小明在测量小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的
额定电压为2.5V电阻约为5Ω。
原创精品资源学科网独家享有版权，侵权必究！
53
学学科科网网（（北北京京））股股份份有有限限公公司司（1）闭合开关前，图甲中滑动变阻器的滑片P应位于______（选填“A”或“B”）端；
（2）闭合开关、滑片移动到某位置时，电压表的示数如图乙所示。要获得小灯泡额定功率
的数据，滑片P应向______（选填“A”或“B”）端移动；
（3）改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图1所示的图像。由图
像可知______，小灯泡的额定功率P =______W；
额
（4）小明打算增加个阻值为R 的电阻，用图2所示的电路测量小灯泡的电功率。闭合开
0
关S、S，移动滑片P，使电压表的示数为U，保持滑片位置不动，只断开开关S，闭合
1 1 1
开关S，记下电压表的示数为U，则小灯泡的电功率为______。（用已知字母表示）
2 2
【答案】 A B 电阻随电压的增大而增大 1.25
【解析】
原创精品资源学科网独家享有版权，侵权必究！
54（1）[1]闭合开关前，图甲中滑动变阻器的滑片P应位于最大阻值处的A端。
（2）[2]闭合开关、滑片移动到某位置时，电压表的示数如图乙所示。电压表选择的是小
量程0~3V，分度值为0.1V，电压表的读数为1.7V，因为，小灯泡的额定电压为2.5V，要
增大电压表的示数，想要获得小灯泡额定功率的数据，应该减小滑动变阻器接入电路的阻
值，滑片P应向B端移动。
（3）[3]由图像1可知，像灯泡两端的电压为0.5V、1.0V、2.5V时，流经小灯泡的电流分
别是0.2A、0.3A、0.5A，根据欧姆定律的，小灯泡的电阻分别是
由计算可知，小灯泡两端的电压增大时，小灯泡的电阻也增大，故可得到的结论为：电阻
随电压的增大而增大。
[4]小灯泡的额定功率为
P =U I =2.5V×0.5A=1.25W
额 额 额
（4）[5]闭合开关S、S，移动滑片P，使电压表的示数为U，即小灯泡两端的电压为U。
1 1 1
保持滑片位置不动，只断开开关S 闭合开关S 记下电压表的示数为U，定值电阻两端的电
1 2 2
压为
U=U-U
0 2 1
流经定值电阻的电流为
则小灯泡的电功率为
51．（2021广安）某物理实验小组在“测量小灯泡电功率”的实验中，选用器材连接了如
图甲所示的电路，其中电源电压恒为3V，小灯泡的额定电压为2.5V（灯丝电阻约为10
），电流表有“0~0.6A”、“0~3A”两个量程，电压表有“0~3V”、“0~15V”两个量程。
原创精品资源学科网独家享有版权，侵权必究！
55
学学科科网网（（北北京京））股股份份有有限限公公司司（1）请用笔画线代替导线，完成图甲实物电路的连接，注意导线不能交叉。( )
（2）实验小组闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，电流表和电压表均
无示数，若电路中仅有一处故障，则故障原因不可能是___________。
A．电流表断路 B．小灯泡断路 C．滑动变阻器断路
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，观察两电表示数，记录数据。实验
小组根据实验数据绘制的 图像如图乙所示，根据图像可计算出小灯泡的额定功率是
________W。
（4）实验小组发现小灯泡的 图像不是一条直线，原因是小灯泡的电阻随________变
化而变化。
【答案】 B 0.625 温度
【解析】
（1）[1]测量小灯泡功率实验使用的是伏安法，所以应将滑动变阻器、电流表、小灯泡串
联在电路中，电压表并联在小灯泡两端，因为小灯泡的额定电压为2.5V，电阻大约为10
，所以小灯泡正常工作时的电流约为0.25A，故电流表量程选择0~0.6A，从电源正极开始
依次连接电路即可，如图所示：
原创精品资源学科网独家享有版权，侵权必究！
56（2）[2]因为闭合开关后，小灯泡不亮且电流表无示数，所以可以初步判断电路中某处发
生了断路，又因为电压表无示数，所以电压表两接线柱到电源两端的连线部分有断路故障，
所以故障有可能为电流表断路、滑动变阻器断路、开关接触不良，不可能是小灯泡断路，
因为如果小灯泡断路，且故障只有一处的，那么电压表此时可以测量电源电压，所以有示
数，这与实际情况不符，所以不可能为小灯泡断路，故选B。
（3）[3]由题干信息可知，小灯泡的额定电压为2.5V，对应乙图可知，当小灯泡两端电压
为2.5V时，通过小灯泡的电流为0.25A，根据 可知，小灯泡的额定功率为
（4）[4]小灯泡在发光的过程中，由于电流做功，灯丝的温度上升，所以不同电流下，小
灯泡灯丝的温度不同，从而使得电阻不同，所以小灯泡的电压电流关系图像不是一条直线。
52．（2021安顺）小明在探究“电流通过导体时产生的热量与哪些因素有关”的实验中，
提出了下列猜想：
A．与通电时间有关
B．与电阻大小有关
C．与电压大小有关
D．与电流大小有关
实验器材有：阻值不同的电阻丝若干、蓄电池、火柴、开关和导线若干。
请回答下列问题
（1）探究猜想A时，将某一电阻丝接入电路，保证安全的情况下使火柴头充分接触电阻
丝，闭合开关一段时间后火柴头才燃烧，这一现象说明：
①电阻丝产生的热量通过______的方式传递给火柴头；
②电阻丝产生的热量与通电时间______（选填“有关”或“无关”）；
（2）探究猜想B时，如图所示，将10Ω和20Ω的电阻丝串联接入电路，把两根相同的火
原创精品资源学科网独家享有版权，侵权必究！
57
学学科科网网（（北北京京））股股份份有有限限公公司司柴头分别接触电阻丝（设火柴头与整根电阻丝接触）；
①小明思考，若相同时间内仅有一根电阻丝上的火柴头燃烧，据此能否判断该电阻丝产生
的热量多？______（选填“能”或“不能”）；
②闭合开关较长时间后，发现两电阻丝均发热，但火柴头都没有燃烧。在不改变电源电压
的情况下，选择下列哪组电阻丝进行实验更可行?______（填字母序号）
A．20Ω 30Ω B．15Ω 15Ω C．5Ω 25Ω
（3）小明通过上述实验发现：电阻越大，电流产生的热量越多。评估该实验时小明认为：
串联电路中不同阻值的电阻两端所分电压不同，那么电流产生的热量与电阻大小有关的结
论似乎不可靠。如果改变两电阻丝的连接方式，能否合理完成对猜想B的方案设计______？
请你说明理由______。
【答案】 热传递 有关 能 C 不能 两电阻并联时，电压相同，
由于电阻不同，电流也不同，不能控制电流相同，所以不能
【解析】
（1）①[1]火柴头与电阻丝接触，闭合开关一段时间后火柴头燃烧，火柴头获得了能量，
是电阻丝通过热传递的方式传递给火柴头的。
②[2]火柴头与电阻丝接触，闭合开关过一段时间后火柴头才燃烧，说明电阻丝产生的热量
与通电时间有关。
（2）①[3]相同时间内仅有一根电阻丝上的火柴头燃烧，说明这根电阻丝在相同时间内产
生的热量较多。
②[4]闭合开关较长时间后，发现两电阻丝均发热，但火柴头都没有燃烧，说明两根电阻丝
产生的热量都不够多，可以换用电阻对比更明显些的电阻丝来进行实验对比，故C符合题
意。
（3）[5][6]改变两电阻丝的连接方式即将两电阻丝并联，这样虽然控制了两电阻丝两端电
压相同，但是却没有能控制流过电阻丝的电流相同。
53．（2021黑龙江）如下图所示，在研究电热与哪些因素有关的实验中，同学们猜想电热
可能与电流大小、电阻大小以及通电时间长短有关。
（1）左侧密闭容器内电阻丝阻值为 ，右侧密闭容器外部，将一个阻值为 的电阻与这
个容器内的电阻丝并联，目的是使通过左右两密闭容器内电阻丝的______不同，右侧容器
内电阻丝的阻值应为______ ，才能符合实验研究的要求；
原创精品资源学科网独家享有版权，侵权必究！
58（2）在第（1）问实验中测得，左侧容器内电阻丝的电流大小为 ，则通过右侧密闭容器
中的电阻丝电流大小为______ ； 形管中液面高度差反映密闭空气温度的变化，左侧
形管中液面高度差大于右侧 形管中液面高度差，说明：___________；
（3）本实验是研究电流的_______效应，从能量转化的角度分析，是______能转化为
______能。
【答案】 电流 5 0.5 当电阻相同时，电流越大，产生的热量越多
热 电 内
【解析】
（1）[1]由图得，右侧容器中电阻丝与 的电阻并联后，与左侧 的电阻丝串联，故左
侧密闭容器内电阻丝的电流大于右侧密闭容器内电阻丝的电流。
[2]当电流不同时，应控制电阻相同，研究电热与电流的关系，故右侧容器内电阻丝的阻值
应为 。
（2）[3]由串、并联特点可知，右侧密闭容器中的电阻丝电流大小为
[4]电阻产生热量越多，密闭空气温度越高，密闭空气受热膨胀越严重，空气压强越大，
形管中液面高度差越大。左侧 形管中液面高度差大于右侧 形管中液面高度差，说明左
侧电阻丝产生的热量比右侧电阻丝产生的热量多。因此可得：当电阻相同时，电流越大，
产生的热量越多。
（3）[5][6][7]本实验研究的是电阻产生热量的多少与电流大小的关系，电阻消耗电能产生
热量，是电流的热效应。
四、简答题
54．（2021齐齐哈尔）电给我们的生活带来了极大的使利，但不正确用电也会带来很大的
危害。所以，一定要学会安全用电，让电更好地为我们服务。如图所示的家庭电路中，如
果同时使用的用电器总功率过大，可能会引发火灾。请你用所学过的电学知识来解释原因。
【答案】见解析
【解析】
原创精品资源学科网独家享有版权，侵权必究！
59
学学科科网网（（北北京京））股股份份有有限限公公司司根据P=UI得出 ，据此可知，电压一定时，总功率越大，总电流越大，根据焦耳定律
，在导线电阻和通电时间一定时，通过导线（插排）的电流越大，产生的热量越多，
因此可能引发火灾。
55．（2021常德）小洋上八年级了，觉得物理这门新学科很有趣。有一天，他在课外活动
时观察九年级物理兴趣小组用干电池做电学实验。发现在实验过程中，九年级同学用手直
接将导线端口裸露的铜芯拧到接线柱上。他联想到自己家正在装修新房子，电工师傅在铺
设家里的电路时所有的接头处都是用绝缘胶布包好的，并且他当时好奇地问电工师傅为什
么要这么做，电工师傅说是为了安全。难道九年级同学就可以不考虑安全问题吗？请你用
所学的物理知识给小洋简要地解释这中间的奥秘（字数不得超过100字）。
【答案】因为家庭电路的电压为220V，会有触电的危险，而人的安全电压为不超过36V，
故实验室里的电压不超过36V，故是安全的。
【解析】
人的安全电压为不超过36V，而家庭电路的电压为220V，会有触电的危险，故用绝缘胶布
包好的接头，而故实验室里的电压一般为1.5V~6V，不超过36V，故可以直接将裸露的铜
芯拧到接线柱上，这样是安全的，不会发生触电事故。
五、计算题
55．（2021莱芜）（1）如图所示为国庆70周年阅兵中首次亮相的ZTQ-15式轻型坦克，
它能适应水网地带、山地、高原等环境恶劣地区作战。据网络消息，该型坦克重 ，
每条履带与地面的接触面积约 。求该轻型坦克对水平地面的压强。
（2）小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研
究，他了解到该座椅垫有“高温”、“低温”和“关”三个档位，“高温”档功率为 ，
“低温”档功率为 。该座椅垫加热部分的电路简图如图乙所示，电源电压为 ，S
为档位切换开关， 和 为电热丝。
当座椅垫处于“高温”档加热时，通过计算回答：
①通过座椅垫的电流是多少安？
②电热丝 的阻值是多少欧？
③座椅垫工作 产生的热量是多少焦？
原创精品资源学科网独家享有版权，侵权必究！
60【答案】（1） ；（2）① ；② ；③
【解析】
解：（1）因为坦克在水平地面上，所以该轻型坦克对水平地面的压力为
履带与地面的接触面积
该轻型坦克对水平地面的压强
（2）①由公式 ，得：通过座椅垫的电流
②由公式 ，得：电热丝 的阻值
③座椅垫产生的热量
答：（1）该轻型坦克对水平地面的压强 ；
（2）①通过座椅垫的电流是1.5A；
②电热丝 的阻值是 ；
③座椅垫工作 产生的热量是 。
56．（2021淮安）电动汽车是绿色环保型交通工具，它的特征是效率高、噪声小、无废气
排放、无油污。如图所示是淮安市某景区电动观光车，该车技术参数如表所示。
空载质量 1080kg
空载时轮胎与水平面的
接触面积
电动机的额定功率 4kW
（1）观光车静止在水平地面上，空载时对地面的压强是多大？（g取10N/kg）
（2）观光车的电动机以额定功率工作0.5h，消耗多少电能？
（3）在题（2）条件下，观光车受到牵引力为320N，运动路程为18km。在该过程中牵引
力做多少功？电能转化为机械能的效率是多少？
原创精品资源学科网独家享有版权，侵权必究！
61
学学科科网网（（北北京京））股股份份有有限限公公司司【答案】（1）1.08 105Pa；（2）7.2 106J；（3）5.76 106J，80%
【解析】
解：（1）由受力分析可知，观光车静止在水平地面上，空载时对地面的压力为
F=G=mg=1080kg 10N/kg=10800N
轮胎与地面的接触面积为
S=1000cm2=0.1m2
故空载时对地面的压强为
（2）由表中数据可知，电动机的额定功率为P=4000W，故电动机以额定功率工作0.5h，
消耗的电能为
W=Pt=4000W 0.5 3600s=7.2 106J
（3）由题意可知，该过程中牵引力做功为
W =F s=320N 18000m=5.76 106J
牵 牵
故由（2）中可知，电能转化为机械能的效率为
答：（1）空载时对地面的压强是 ；
（2）消耗的电能为7.2 106J；
（3）此过程中牵引力做的功为5.76 106J，电能转化为机械能的效率为80%。
57．（2021张家界）百善孝为先，我们可以从点点滴滴的小事做起。佳佳将自己的压岁钱
省下来给奶奶买了一款足浴盆。这款足浴盆工作时的简化电路如图，它有加热功能和按摩
功能。电动机线圈电阻为4Ω，加热电阻正常工作时电功率为1kW，电源电压220V稳定不
变。
（1）启动按摩功能时，电动机启动，通过电动机线圈的电流为0.1A，按摩20min，电动机
线圈产生的热量是多少？
（2）加热电阻正常工作时的电阻是多少？
（3）在足浴盆中加入体积为4L、初温为20℃的水升高至40℃，水吸收的热量为多少？若
加热时间为420s，它的电加热效率为多少？[c ＝4.2×103J/（kg•℃）]
水
原创精品资源学科网独家享有版权，侵权必究！
62【答案】（1） ；（2） ；（3） ，80%
【解析】
解（1）电动机线圈产生的热量是
（2）加热电阻正常工作时的电阻是
（3）水吸收的热量为
电加热效率为
答：（1）电动机线圈产生的热量是 ；
（2）加热电阻正常工作时的电阻是 ；
（3）水吸收的热量为 ，电加热效率为80%。
58．（2021枣庄）康康家里有一台电火锅，部分技术参数如下表，图甲是其内部电路的工
作原理简图， 、 均为阻值不变的加热电阻，通过开关S、 、 的通断可实现三个挡
位功能的切换，其中 是能分别与a、b两掷点相连的单刀双掷开关。
额定电压 220V
高温挡 1100W
低温挡 880W
保温挡 ×××W
（1）电火锅正常工作时，锅内水温随时间变化的图象如图所示。若用高温挡把质量为
4kg、初温为50℃的水加热到60℃，求此过程中水吸收的热量和电火锅的热效率；
（2）若改用低温挡给（1）问中的水加热，请比较使用高温挡还是低温挡更节能；
（3）求电火锅正常工作时保温挡的电功率。
原创精品资源学科网独家享有版权，侵权必究！
63
学学科科网网（（北北京京））股股份份有有限限公公司司【答案】（1） ； ；（2）高温挡更节能；（3）
【解析】
解：（1）水吸收的热量
由图可知，用高温档将水从50℃的水加热到60℃所需要的时间t=3min=180s，这个过程消
1
耗的电能
电火锅的热效率
（2）由图可知改用低温挡给（1）问中的水从50℃的水加热到60℃所需要的时间
t=5min=300s，这个过程消耗的电能
2
，所以使用高温档更节能。
（3）分析电路，当闭合开关S、S，开关S 接b，电路中只有R 接入电路，电路处于低温
1 2 1
档，则流过R 的电流
1
R 的电阻
1
当闭合开关S、S、S 接b，电路中R、R 并联接入电路，电路处于高温档，此时电路总电
1 2 1 2
流
流过R 的电流
2
原创精品资源学科网独家享有版权，侵权必究！
64R 的电阻
2
当闭合开关S、S 接a时，电路中R、R 串联接入电路，电路处于保温档，此时电路总电
2 1 2
阻
电路保温功率
答：（1）水吸收的热量为 ；电火锅的热效率为 ；
（2）高温挡更节能；
（3）电火锅正常工作时保温挡的电功率为 。
59．（2021岳阳）图甲是某款电熨斗，图乙是其电路原理图。电源电压为220V， 、
为发热体。熨斗两挡功率分别为100W和500W，通过开关S实现温度控制，S闭合时为高
温档。
（1）求 的阻值；
（2）在使用过程中，若电熨斗10min消耗电能 ，请通过计算说明：在这段时间
内电熨斗处于何种工作状态，并求出相应状态下的工作时间；
（3）为了适应不同室温和更多衣料，小明对电路做了改进，将 换成滑动变阻器 ，如
图丙所示， 、 均为发热体。假定电熨斗每秒钟散失的热量Q跟电熨斗表面温度与环境
温度的温度差 关系如图丁所示。在一个20℃的房间，要求电熨斗表面保持220℃不变，
应将 的阻值调为多大？
原创精品资源学科网独家享有版权，侵权必究！
65
学学科科网网（（北北京京））股股份份有有限限公公司司【答案】（1）96.8Ω；（2）在这段时间内电熨斗在低温档工作了一段时间，也在高温档工
作了一段时间。在低温档工作时间为420s，在高温档工作的时间为180s；（3）24.2Ω
【解析】
解：（1）当开关S闭合时，电路中只有 接入电路，电路处于高温档，其消耗的功率P
高
=500W， 的阻值
（2）若电熨斗10min消耗电能 ，则电路功率
，故在这段时间内电熨斗在低温档工作了一段时间，也在高温档工作
了一段时间。假设在低温档工作的时间为t，则在高温档工作的时间就为600－t，则
1 1
即
解得 ，即低温档工作时间；高温档工作时间
（3）电熨斗表面温度与环境温度的温度差
由图丁可知，当 时，电熨斗每秒钟散失的热量Q=400J，此时电熨斗的发热功率
此时电路总电阻
原创精品资源学科网独家享有版权，侵权必究！
66接入电路的电阻
答：（1） 的阻值为96.8Ω；
（2）在这段时间内电熨斗在低温档工作了一段时间，也在高温档工作了一段时间。在低温
档工作时间位420s，在高温档工作的时间为180s；
（3） 的阻值调为24.2Ω。
60．（2021邵阳）下表是李华同学家饮水机的铭牌参数，学习电学知识后，他好奇饮水机
的工作原理，请教老师后得到饮水机的电路原理图如图所示。，当蓄水箱中装满水时，请
你帮他解决如下问题：
额定电压 220V
加热 500W
额定功率
保温
蓄水箱的容积 1L
（1）蓄水箱中水的质量是多少？（ ）
（2）如果饮水机把蓄水箱中的水从75℃加热到95℃用了210s，求此饮水机的加热效率。
（ ）
（3）铭牌上的保温功率已模糊不清，已知 ，求饮水机的保温功率。
【答案】（1）1kg；（2）80％；（3）48.99W
【解析】
解：（1）水的体积
蓄水箱中水的质量
原创精品资源学科网独家享有版权，侵权必究！
67
学学科科网网（（北北京京））股股份份有有限限公公司司（2）饮水机把蓄水箱中的水从75℃加热到95℃吸收的热量
这个过程消耗的电能
饮水机的加热效率
（3）分析图可知，闭合开关S、S，R 和R 并联接入电路，电路处于加热状态。当只闭合
0 1 2
开关S，电路中只有R 接入电路，电路处于保温状态，此时电路功率
1
答：（1）蓄水箱中水的质量为1kg；
（2）饮水机的加热效率为80％；
（3）饮水机的保温功率为48.99W。
原创精品资源学科网独家享有版权，侵权必究！
68原创精品资源学科网独家享有版权，侵权必究！
69
学学科科网网（（北北京京））股股份份有有限限公公司司
