专题 15 《电流和电路》强化训练
一．选择题
1.（2021山东日照中考）下列关于电流和电路的表述，正确的是（ ）
A．用毛皮摩擦过的橡胶棒带的电荷叫作正电荷
B．串联电路中电流从正极流向负极的过程中，电流越来越小
C．并联电路中有两条以上电流路径，各支路的电流大小一定不相等
D．测电流时，必须将电流表和被测的用电器串联，电流必须从表的正接线柱流进
【答案】D
【解析】用毛皮摩擦过的橡胶棒带的电荷叫作负电荷，用丝绸摩擦过的玻璃棒带的电荷是正电荷，故A错
误；串联电路中电流处处相等，串联电路中电流从正极流向负极的过程中，电流打下不变，故B错误；并
联电路中有两条以上电流路径，各支路两端电压相同，当各支路电阻相同时，各支路的电流相等，故C错
误；电流表使用时，要与被测电路串联，测电流时，必须将电流表和被测的用电器串联，电流必须从表的
正接线柱流进，负接线柱流出，故D正确。故选D。

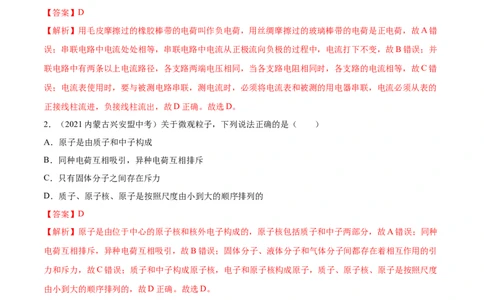

2．（2021内蒙古兴安盟中考）关于微观粒子，下列说法正确的是（ ）
A．原子是由质子和中子构成
B．同种电荷互相吸引，异种电荷互相排斥
C．只有固体分子之间存在斥力
D．质子、原子核、原子是按照尺度由小到大的顺序排列的
【答案】D
【解析】原子是由位于中心的原子核和核外电子构成的，原子核包括质子和中子两部分，故A错误；同种
电荷互相排斥，异种电荷互相吸引，故B错误；固体分子、液体分子和气体分子间都存在着相互作用的引
力和斥力，故C错误；质子和中子构成原子核，电子和原子核构成原子，质子、原子核、原子是按照尺度
由小到大的顺序排列的，故D正确。故选D。
3．（2021内蒙古呼和浩特中考）关于简单电现象及相关知识，下列说法正确的是（ ）
A．通过摩擦的方法可以产生电荷
B．用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，小球一定带正电
C．电子是带有最小负电荷的粒子，所带电荷量为
D．用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相吸引，小球一定带正电
【答案】C
【解析】摩擦起电的实质是电荷的转移，电荷不能凭空产生，故A错误；与毛皮摩擦过的橡胶棒带负电，
原创精品资源学科网独家享有版权，侵权必究！
1
学科网（北京）股份有限公司靠近一轻质小球，发现两者互相排斥，说明小球带负电，故B错误；电子是带有最小负电荷的粒子，这个
最小电荷量为1.6×10-19C，人们把它称之为元电荷，故C正确；与毛皮摩擦过的橡胶棒带负电，靠近一轻
质小球，发现两者互相排斥，则小球可能不带电，也有可能带正电，故D错误。故选C。

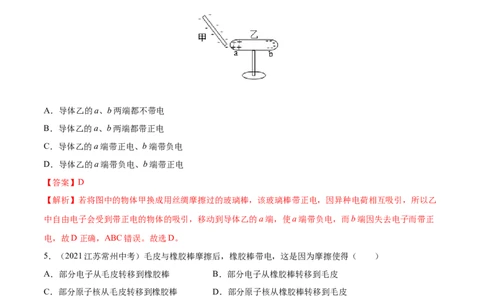

4．（2021山东滨州中考）如图所示，当一个带负电的物体甲靠近置于绝缘支架上不带电的金属导体乙时，
乙的a端带正电，b端带负电。发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带负
电，自由电子受到物体甲所带电荷的排斥作用，移动到导体乙的另一端。若将图中的物体甲换成用丝绸摩
擦过的玻璃棒，下列分析正确的是（ ）
A．导体乙的a、b两端都不带电
B．导体乙的a、b两端都带正电
C．导体乙的a端带正电、b端带负电
D．导体乙的a端带负电、b端带正电
【答案】D
【解析】若将图中的物体甲换成用丝绸摩擦过的玻璃棒，该玻璃棒带正电，因异种电荷相互吸引，所以乙
中自由电子会受到带正电的物体的吸引，移动到导体乙的a端，使a端带负电，而b端因失去电子而带正
电，故D正确，ABC错误。故选D。
5．（2021江苏常州中考）毛皮与橡胶棒摩擦后，橡胶棒带电，这是因为摩擦使得（ ）
A．部分电子从毛皮转移到橡胶棒 B．部分电子从橡胶棒转移到毛皮
C．部分原子核从毛皮转移到橡胶棒 D．部分原子核从橡胶棒转移到毛皮
【答案】A
【解析】毛皮跟橡胶棒摩擦过程中，由于橡胶棒原子核束缚电子的本领强，橡胶棒得到电子带负电，毛皮
因失去电子带正电，部分电子从毛皮转移到橡胶棒，故BCD不符合题意，A符合题意。故选A。
6．（2021山东青岛中考）下列关于电流、电阻的说法正确的是（ ）
A．只有正电荷定向移动才能形成电流
B．只要电路闭合，电路中就会有电流
C．通过导体的电流为零时，导体的电阻也为零
原创精品资源学科网独家享有版权，侵权必究！
2D．若采用超导材料输送电能，可以大大降低电能的损耗
【答案】D
【解析】电荷的定向移动形成电流，负电荷的定向移动也能形成电流，故A错误；若电路闭合，但电路中
没有电源，电路中也不会有电流，故B错误；导体对电流的阻碍作用叫电阻，电阻是导体本身的一种性质，
导体的电阻大小决定于导体的长度、横截面积和材料，还与温度有关，而与所加的电压和通过的电流大小
无关，当通过导体的电流为零时，导体的电阻不为零，故C错误；超导材料的电阻为0，有电流通过时超
导材料不会发热。若用超导材料输送电能，可以大大降低电能的损耗，故D正确。故选D。

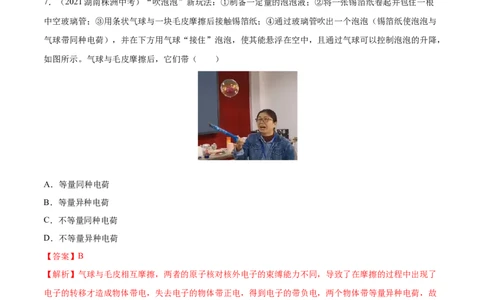

7．（2021湖南株洲中考）“吹泡泡”新玩法：①制备一定量的泡泡液；②将一张锡箔纸卷起并包住一根
中空玻璃管；③用条状气球与一块毛皮摩擦后接触锡箔纸；④通过玻璃管吹出一个泡泡（锡箔纸使泡泡与
气球带同种电荷），并在下方用气球“接住”泡泡，使其能悬浮在空中，且通过气球可以控制泡泡的升降，
如图所示。气球与毛皮摩擦后，它们带（ ）
A．等量同种电荷
B．等量异种电荷
C．不等量同种电荷
D．不等量异种电荷
【答案】B
【解析】气球与毛皮相互摩擦，两者的原子核对核外电子的束缚能力不同，导致了在摩擦的过程中出现了
电子的转移才造成物体带电，失去电子的物体带正电，得到电子的带负电，两个物体带等量异种电荷，故
ACD不符合题意，B符合题意。故选B。
8．（2021广东广州中考）图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。
则（ ）
原创精品资源学科网独家享有版权，侵权必究！
3
学科网（北京）股份有限公司A．物件一定带负电 B．物件一定不带电
C．小液滴可能不带电 D．小液滴一定带同种电荷
【答案】D
【解析】由于涂料的电荷种类不知，故无法判断物件带何种电荷，故A不符合题意；因为带电体能够吸引
轻小物体，力的作用是相互的，物件可能带电，带与涂料相反的电荷，也可以不带电，故B不符合题意；
由于小液体相互排斥，故小液体肯定带电，故C不符合题意；由于小液体相互排斥，故小液体肯定带同种
电荷，故D符合题意。故选D。

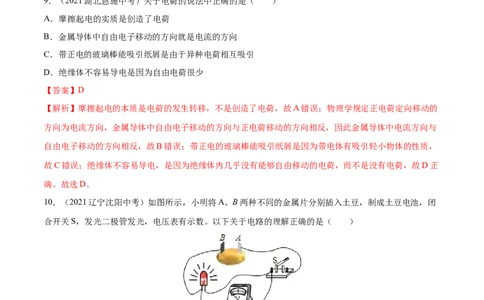

9．（2021湖北恩施中考）关于电荷的说法中正确的是（ ）
A．摩擦起电的实质是创造了电荷
B．金属导体中自由电子移动的方向就是电流的方向
C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引
D．绝缘体不容易导电是因为自由电荷很少
【答案】D
【解析】摩擦起电的本质是电荷的发生转移，不是创造了电荷，故A错误；物理学规定正电荷定向移动的
方向为电流方向，金属导体中自由电子移动的方向与正电荷移动的方向相反，因此金属导体中电流方向与
自由电子移动的方向相反，故B错误；带正电的玻璃棒能吸引纸屑是因为带电体有吸引轻小物体的性质，
故C错误；绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷，而不是没有电荷，故D正
确。故选D。
10．（2021辽宁沈阳中考）如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭
合开关S，发光二极管发光，电压表有示数。以下关于电路的理解正确的是（ ）
A．若断开开关，A、B两金属片间没有电压
B．土豆电池供电时是电能转化为化学能
C．发光二极管是由绝缘体材料制成的
D．电流从“电池”的A金属片流出经过二极管回到金属片B
【答案】D
【解析】土豆相当于电源，若断开开关，A、B两金属片间仍有电压，故A错误；土豆电池供电时是化学
原创精品资源学科网独家享有版权，侵权必究！
4能转化为电能，故B错误；发光二极管是由半导体材料制成的，故C错误；电压表要求电流从正接线柱流
入，负接线柱流出，则电流从“电池”的A金属片流出经过二极管回到金属片B，故D正确。故选D。
11．（2021江苏镇江中考）如图所示，闭合开关S后，小灯泡 的亮度比 的亮度大。则（ ）
A． 和 的连接方式是并联 B．电压表测量的是 两端电压
C．通过 的电流比通过 的大 D． 两端电压比 两端电压大
【答案】D
【解析】由图可知，小灯泡L 与L 为串联，电压表测量的是小灯泡L 两端的电压，故AB错误；小灯泡L
1 2 1 1
与L 为串联，串联电路中电流处处相等，故C错误；由于小灯泡L 的亮度比L 的亮度大，则小灯泡L 的
2 1 2 1
功率更大，根据P=UI可知，L 两端电压比L 两端电压大，故D正确。故选D。
1 2
12．（2021湖北黄冈中考）某超市入口有两个通道，当人走近任何一个通道时，开关自动闭合，在电动机
带动下，只有该通道门打开。以下电路符合要求的是（ ）
A. B． C． D．
【答案】A
【解析】超市入口有两个通道，当人走近任何一个通道时，开关自动闭合，在电动机带动下，只有该通道
门打开，这说明两个通道各有一个开关控制，互不影响，是并联的，且每个电动机都有各自的控制开关，
故A正确，BCD错误。故选A。
13．（2016广西玉林中考）为了生活方便，卧室里的同一个照明灯通常用两个开关控制，一个安装在进门
处，另一个安装在床头附近，操作任意一个开关均可以开灯、关灯。图中是小花同学用电池作为电源设计
的四个电路模型，能满足要求的是（其中C图中的S 及D图中的S、S 为单刀双掷开关）（ ）
1 1 2
原创精品资源学科网独家享有版权，侵权必究！
5
学科网（北京）股份有限公司A． B． C． D．
【答案】D
【解析】只有两个开关都闭合，灯泡才亮，不符合操作任意一个开关均可以开灯、关灯，故A不符合题意；
两个开关，只需要闭合一个开关，灯泡就能亮，但无法实现断开任意开关，灯泡就灭，故B不符合题意；
两开关串联，开关S 闭合后，灯泡才有可能亮，不符合操作任意一个开关均可以开灯、关灯，故C不符合
2
题意；如图所示，当开关S 拨到下方时，电路接通，灯泡亮，当开关S 拨到上方时，电路断开，灯泡灭，
1 1
同理拨动开关S，也能实现灯泡的亮与灭，故D符合题意。故选D。
2
14．（2021湖北天门中考）某品牌电动车刹车时，电动机必须断电，否则会引发事故。电动车左右两刹车
手柄开关分别为 、 ，行驶中用任意一只手柄刹车时，该手柄上的开关就断开，电动机停止工作。下列
电路设计符合要求的是（ ）
A． B． C． D．
【答案】A
【解析】由题知，任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响、
不能独立工作，所以两开关应串联接在电路中，比较可知A符合题意，BCD不符合题意。故选A。
15．（2021贵州黔东南中考）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同
学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图
所示的电路图，其中符合题意的是（ ）
A． B． C． D．
【答案】D
【解析】要求红、绿、黄灯可独立发光，即它们互相不影响，它们应该是并联。从图中可以看到，三个灯
原创精品资源学科网独家享有版权，侵权必究！
6首尾相连，它们是串联，故A不符合题意；从图中可以看到，三个开关都闭合后，绿灯和黄灯两端分别连
在一起，绿灯和黄灯是并联，然后再和红灯串联，不是仅仅并联一种情况，故B不符合题意；从图中可以
看到，三个开关都闭合后，红灯和绿灯两端分别连在一起，红灯和绿灯是并联，然后再和黄灯串联，不是
仅仅并联一种情况，故C不符合题意；从图中可以看到，四个开关都闭合后，三个灯两端分别连在一起，
它们是并联，故D符合题意。故选D。
16．（2021江苏常州中考）青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼
除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现
这种情况。已知S 为声控开关（有声闭合、无声断开），S 为光控开关（夜间闭合、白天断开），该大楼
1 2
每层连接楼道灯L、走廊灯L 的电路为图中的（ ）
1 2
A． B． C． D．
【答案】C
【解析】由题，灯只能在夜间有声才能亮，所以两个开光应该串联，因为坏的灯泡不影响其他灯泡，所以
灯泡并联，故ABD不符合题意，C符合题意。故选C。
17．（2021浙江丽水中考）今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜。铁路部门有明
确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触
网（高压电路）上，会造成短路而使动车组失去动力。下列电路能述现象的是（ ）
A． B．
C． D．
【答案】D
【解析】风筝线是金属丝，是导体，按图A，零线也正常接通，动车组不会失去动力，故A不符合题意；
风筝线是金属丝，是导体，按图B，火线也正常接通，动车组不会失去动力，故B不符合题意；按图C，
风筝线所在位置不影响动车组电路，动车组正常工作，故C不符合题意；按图D，风筝线将火线接地，大
原创精品资源学科网独家享有版权，侵权必究！
7
学科网（北京）股份有限公司地电势为0，零线电势为0，相当于短路，动车组会失去动力，故D符合题意。故选D。
18．（2021吉林长春中考）小致设计了一款电动玩具警车。只闭合开关S，警示灯L发光；只闭合开关
1
S，电动机工作，玩具警车运动。以下设计符合要求的是（ ）
2
A． B． C． D．
【答案】A
【解析】灯泡和电动机并联，只闭合开关S，警示灯L发光，只闭合开关S，电动机工作，故A符合题意；
1 2
灯泡和电动机串联，两个开关都闭合时，灯泡发光，电动机工作，故B不符合题意；只闭合开关S，灯泡
1
发光，电动机工作，只闭合开关S，两个用电器都不工作，故CD不符合题意。故选A。
2
19．（2021广东深圳中考）教室有CO 通风机M，手动闭合S，CO 达到定值闭合S。只有S 闭合，CO
2 1 2 2 1 2
达到定值电动机才工作，下列图中，哪个电路图是正确的（ ）
A． B． C． D．
【答案】D
【解析】图中两开关并联后与通风机M串联。只要其中一个开关闭合，通风机M就可以工作，故A错误；
图中开关S、通风机M串联后开关S 并联。S 闭合，通风机M就可以工作，S 闭合，通风机M被短路，
1 2 1 2
故B错误；图中开关S、通风机M、开关S 并联。只要其中一个开关闭合，通风机M被短路，故C错误；
1 2
图中开关S、通风机M、开关S 串联。两开关同时闭合，通风机M才可以工作，故D正确。故选D。
1 2
20．（2021四川自贡中考）如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A 指针的位
1
置，如果电流表A 读数是0.6A，则下列说法错误的是（ ）
2
A．电流表A 的读数是0.3A B．灯泡L 和L 并联
1 1 2
C．电流表A 一定连接“﹣、3”接线柱 D．通过灯L 的电流为0.9A
1 1
【答案】A
【解析】由图甲知，电流从正极流出经电流表A 后分成两支，一支通过L，另一支通过L 和A，所以两
1 1 2 2
原创精品资源学科网独家享有版权，侵权必究！
8灯并联，电流表A 测干路电流，电流表A 测L 的电流；因为并联电路中干路电流等于各支路电流之和，
1 2 2
且电流表A 读数是0.6A；由图乙知，电流表A 应选择0～3A的量程，连接“﹣、3”接线柱，A 读数为
2 1 1
1.5A，通过L 的电流为
1
综上所述，A错误，符合题意；BCD正确，不符合题意。故选A。
21．（2021广西百色中考）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的
电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L 的电流为1.5A B．通过灯L 的电流为0.3A
1 1
C．通过灯L 的电流为1.2A D．通过灯L 的电流为0.3A
2 2
【答案】D
【解析】由电路图可知，两灯泡并联，电流表A 测干路电流，电流表A 测L 支路的电流，因并联电路中
1 2 2
干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A 的量程为
1
0~3A，分度值为0.1A，示数I=1.5A，L 支路电流表A 的量程为0~0.6A，分度值为0.02A，通过L 中的电
2 2 2
流示数I=0.3A，则灯L 中的电流
2 1
I=I—I =1.5A-0.3A=1.2A
1 2
故ABC错误，D正确。故选D。
22．（2021青海西宁市教育科学研究院中考）如图所示的电路，电源电压保持不变，闭合开关S，将滑动
变阻器的滑片P缓慢向右移动的过程中（ ）
A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数变大 D．电压表示数不变，电流表示数变小
【答案】D
原创精品资源学科网独家享有版权，侵权必究！
9
学科网（北京）股份有限公司【解析】由图可知，电阻R和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动
变阻器的滑片P缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联
可知电路的总电阻变大，由 可知电路的总电流变小，电流表的示数变小。故选D。
23．（2022上海徐汇一模）如图为检测空气湿度的电路，电源电压保持不变。 是保护电阻， 是氯化
锂湿敏电阻，其阻值会随所处环境的空气湿度升高而增大。闭合开关S，当环境的空气湿度降低时
（ ）
A．电流表 的示数变小
B．总电阻 的阻值变大
C．电压表 示数与电流表 示数的比值变小
D．电压表 示数与电流表 示数的比值变小
【答案】D
【解析】由图得，保护电阻R 与氯化锂湿敏电阻R 串联，电压表V、V 分别测量保护电阻R、氯化锂湿
1 2 1 2 1
敏电阻R 的电压，电流表测量电路电流。氯化锂湿敏电阻R 的阻值会随所处环境的空气湿度升高而增大，
2 2
因此当环境的空气湿度降低时，氯化锂湿敏电阻R 的阻值减小；由串联电路特点得，电路总电阻变小，由
2
欧姆定律得，电路总电流变大，保护电阻R 的电压变大，氯化锂湿敏电阻R 的电压变小，即电流表A示
1 2
数变大，电压表V 示数变大、V 示数变小，AB不符合题意；电压表V 示数与电流表A示数的比值为保护
1 2 1
电阻R 的阻值，保持不变，故C不符合题意；电压表V 示数与电流表A示数的比值为氯化锂湿敏电阻R
1 2 2
变小，故D符合题意。故选D。
24．（2021贵州中考）如图所示的电路中，若闭合开关S、S，小灯泡均能正常发光，电流表和电压表均
1 2
有示数，下列对电路分析正确的是（ ）
原创精品资源学科网独家享有版权，侵权必究！
10A．电压表只能测量灯L 两端电压
2
B．若闭合S、S，电流表测量干路电流
1 2
C．若先闭合S，再闭合S，电压表示数不变
1 2
D．若先闭合S，再闭合S，电流表示数不变
1 2
【答案】D
【解析】由图知道，闭合开关S、S，两灯并联，电流表串联在灯L 的支路上，则电流表测量通过L 的电
1 2 1 1
流；电压表并联在灯L 的两端，则电压表测量并联电路两端的电压，故AB错误；由于S 在干路上，若先
2 1
闭合S，则电压表的示数为零，再闭合S，电压表测量并联电路两端的电压，即示数发生变化，故C错误；
1 2
由于S 在干路上，若先闭合S，则电流表测通过L 的电流；再闭合S，由于电流表串联在灯L 的支路上，
1 1 1 2 1
并联电路各支路互不影响，则电流表示数不发生变化，故D正确。故选D。
25．（2021吉林中考）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中，电源电压保
持不变， 是定值电阻， 是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精气体浓度越
大，电压表示数越大的电路图是（ ）
A． B． C． D．
【答案】B
【解析】要实现酒精气体浓度越大，电压表示数越大，因为串联分压，所以需要两电阻串联，R是气敏电
阻，它的阻值随酒精气体浓度的增大而减小，根据串联分压规律，酒精气体浓度越大气敏电阻分压越小，
电压表示数越大，所以电压表和R 并联，故ACD不符合题意，B符合题意。故选B。
0
26．（2020广西贺州中考）如图所示的电路能正确测量灯L 电流的是（ ）
2
原创精品资源学科网独家享有版权，侵权必究！
11
学科网（北京）股份有限公司A． B． C． D．
【答案】C
【解析】电流表与L 串联，测的是通过L 的电流，且正负接线柱接反，故A不符合题意；电流表在干路
2 2
上，测的是干路中的电流，故B不符合题意；电流表与L 串联，测的是通过L 的电流，电流从正接线柱
2 2
流进，从负接线柱流出，故C符合题意；电流表与L 串联，测的是通过L 的电流，故D不符合题意。故
1 1
选C。
27．（2020广西中考）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是
0.4A，A 的示数是0.1A，则通过小灯泡L 的电流（ ）
1 1
A．0.5A B．0.4A C．0.3A D．0.1A
【答案】D
【解析】由电路图可看出A 在支路上与L 串联，则A 测的是L 的电流，即A 的示数为通过L 的电流，
1 1 1 1 1 1
所以通过小灯泡L 的电流为0.1A，故D符合题意。故选D。
1
28．（2021宁夏中考）如图所示，电源电压保持不变。关于电路的工作情况，下列说法中正确的是
（ ）
A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若先闭合 ，再闭合 ，电压表示数不变，电流表的示数变大
C．若先闭合 ，再闭合 ，电压表示数变大，电流表的示数变大
原创精品资源学科网独家享有版权，侵权必究！
12D．若灯 被短路，闭合 、 后，灯 不亮，灯 亮，电流表损坏
【答案】B
【解析】同时闭合两个开关，灯L、L 并联，只有当两个灯泡的规格相同时，通过这两只灯泡的电流才相
1 2
同，故A错误；先闭合S，电路中只有L 接入电路，电压表测电源电压，电流表测流过L 的电流；再闭
1 1 1
合S，灯L、L 并联，电压表还是测电源电压，所以电压表示数不变，此时电流表测干路电流，所以电流
2 1 2
表示数变大。故B正确；C错误；若灯L 短路，闭合S、S，发生电源短路，两灯都不亮，有较大电流流
1 1 2
经该电路，损坏电流表和电源，故D错误。故选B。
29．（2021山东临沂中考）如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）
A．电流表A 测通过灯L 的电流
1 1
B．两电流表的示数一定不相同
C．两灯的额定功率一定不相同
D．仅断开S，电流表A 的示数不变
2 2
【答案】B
【解析】从图中可以看出，两灯泡并联，电流表A 测通过灯L 的电流，电流表A 测通过总电路的电流，
1 2 2
电流表A 示数小于电流表A 示数。故A错误，B正确；两灯泡并联，电压相等，当灯泡的电阻相同时，
1 2
灯泡的功率相等。故C错误；仅断开S，电路中只有灯泡L 工作，电流表A 测量L 电流，示数比原来小。
2 1 2 1
故D错误。故选B。
30．（2021湖北随州中考）如图所示，电源电压恒定，R 为定值电阻，闭合开关S、S 后，将滑片P逐渐
0 1 2
滑动到变阻器中央。电流表A和A 的示数分别用I和I 表示，电压表V的示数用U表示，当滑片P向右移
1 1
动时，下列判断正确的是（ ）
A．I 的数值变小，U的数值变大 B．I-I 的数值不变
1 1
原创精品资源学科网独家享有版权，侵权必究！
13
学科网（北京）股份有限公司C． 的数值变大 D．UI的数值变大
【答案】B
【解析】两电阻并联，A测干路电流，A 测变阻器电流，V测电源电压，当滑片P向右移动时，变阻器电
1
阻变大，A 变小，并联电路定值电阻支路不受影响，总电流I变小，电压表示数不变，故A错误；并联电
1
路定值电阻支路不受影响，I-I 的数值为定值电阻电流，不变，故B正确； 的数值为定值电阻阻值，
1
不变，故C错误；U不变，I变小，UI的数值变小，故D错误。故选B。
二、填空题
31．（2021山东威海中考）避雷针能让建筑物避免雷击，当云层电荷较多时，避雷针与云层之间的空气被
击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是______体；若云层带正电，
则电流的方向是______（选填“从云层到大地”或“从大地到云层”）。
【答案】导 从云层到大地
【解析】空气被击穿后，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气能够导电，
是导体。若云层带正电，正电荷从云层流向大地，电流的方向是正电荷定向移动的方向，因此电流的方向
是从云层到大地。
32．（2018山东济宁中考）打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛。
这是因为他擦过的镜面因___________而带了电，带电体有___________的性质，所以绒毛被吸在镜面上。
【答案】摩擦 吸引轻小物体
【解析】穿衣镜因与绸布摩擦而带电，而带电的物体能吸引轻小物体，于是镜面吸引了轻小的绒毛。
33．（2021广西百色中考）丝绸摩擦过的玻璃棒带正电是因为玻璃棒 ______（选填“得到”或“失
去”）电子；用丝绸摩擦过的玻璃棒接触验电器，验电器金属箔张开，如图所示。接触瞬间 ______（选
填序号即可：①“有正电荷从玻璃棒转移到验电器”、②“有电子从验电器转移到玻璃棒”或③“没有电
荷转移”）。
【答案】失去 有电子从验电器转移到玻璃棒
原创精品资源学科网独家享有版权，侵权必究！
14【解析】用丝绸摩擦过的玻璃棒因为失去电子而带正电。将它接触验电器，验电器金属箔张开，接触瞬间
有电子从验电器转移到玻璃棒，最终玻璃棒和验电器的金属箔都会带正电。
34．（2022上海徐汇一模）在下图所示电路中，电源电压为U且保持不变。闭合开关S，电路正常工作。
一段时间后，灯突然熄灭。若电路中只有一处故障，且只发生在灯L或电阻R处。
(1)为确定故障，小汇在ab或bc间并联接入电压表，闭合开关后，观察电压表示数确定故障。若电压表并
联接入______两点间，闭合开关后，电压表示数为______，可判断R断路或L短路。
(2)为进一步确定故障，小汇在bd两点间并联接入电压表，观察闭合开关前后，电压表示数来确定故障。
请写出闭合开关前后，电压表的示数及对应的故障。______
【答案】ab（或bc） U（或0） 见详解
【解析】(1)如果R断路，电压表接ab间，则电压表仍能与电源形成通路，所以电压表示数为电源电压
U，根据串联电路分压规律，L两端电压为0；如果L短路，则L两端电压为0，根据串联电路分压规律，
R两端电压为U。故如果R断路或L短路，电压表接ab，示数为U；电压表接bc，示数为0。(2)在bd两
点间并联接入电压表，开关由断开到闭合，若电压表发生偏转，表明电压表与电源是通路，则灯泡发生了
断路；若不发生偏转，则表明电压表与电源是断路，即R发生了断路或灯泡短路。
35．（2021辽宁中考）如图所示，验电器A带正电，用带有绝缘柄的金属棒将验电器A和不带电的验电器
B的金属球连接起来，发现验电器B的金属箔片张开，则验电器B带______电，瞬间自由电子定向移动的
方向是_______（选填“由A到B”或“由B到A”）。
【答案】正 由B到A
【解析】验电器A带正电（缺少电子），B不带电；用带绝缘柄的金属杆将两个验电器的金属球接触时，
B验电器上自由电子（负电荷）向验电器A转移，与A上的正电荷发生中和，使A的张角变小；B失去电
子而带正电，所以B的金属箔由于带上同种电荷相互排斥而张开。电子带负电且由B到A移动，因电流方
向与电子定向移动的方向相反，所以电流方向是由A到B。
36．（2021辽宁中考）如图所示的运油车正在卸油，快速流出的油和油罐由于______现象会积累过多电荷，
为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是______（ 填“导体”或
原创精品资源学科网独家享有版权，侵权必究！
15
学科网（北京）股份有限公司“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向______（填“向
上”或 “向下”）。
【答案】摩擦起电 导体 向上
【解析】用摩擦的方法使物体带电叫摩擦起电，运油车卸油时，快速流出的油和油罐在摩擦过程中发生了
摩擦起电现象，产生大量的静电。为防止发生事故，用一条“绳子”把运油车与静电消除器相连，将运油
车上的电荷导入大地来消除静电，因此“绳子”芯应为导体。电子经静电消除器上的接地线流向大地，电
流方向与电子定向移动的方向相反，所以接地线中的电流方向向上。
37．（2020广西贺州中考）如图所示，两个水果组成的电池可以使发光二极管发光，金属片B是水果电池
的______（选填“正极”或“负极”）；将发光二极管正、负极接线对调后，发光二极管不发光，此时水
果电池的正、负极之间______（选填“有”或“没有”）电压。
【答案】负极 有
【解析】图中二极管发光，说明二极管的连接是正确的，此时水果电池是这个电路里的电源，金属片A是
水果电池的正极，金属片B是水果电池的负极；现将二极管正负极接线对调，二极管不发光，是因为它的
正负极接反了，说明二极管具有单向导电性，此时水果电池的正负极之间仍然有电压。
38．（2021湖北中考）如图所示电路，灯泡L、L 的连接方式是___________ （ 选填“串联”或“并
1 2
联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表
有示数，电压表示数为零，则故障原因是___________。
【答案】串联 L 短路
2
【解析】电压表看作是断路，电流表看作是通路，如图所示，两灯泡首位相连，连接方式是串联。因为电
原创精品资源学科网独家享有版权，侵权必究！
16路是一个串联电路，电流表有示数，说明电路发生了短路，电压表示数为零，说明是并联在电压表之内的
电路发生了短路，可能是L 短路。
2
39．（2021湖南邵阳中考）有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律
如图所示，现将R和L并联接在电压为4V的电源两端，此时干路中的电流是________A。
【答案】1.1
【解析】将R和L并联接在电压为4V的电源两端，由并联电路电压特点可知，各支路两端电压都相等，
就等于电源电压。所以R和L两端电压都为4V，由图可知，当R两端电压为4V时，流过它的电流
I=0.4A，当L两端电压为4V时，流过它的电流I=0.7A。并联电路的干路电流等于各支路电流之和，所以
1 2
干路电流
I= I+ I=0.4A+0.7A=1.1A
1 2
三、作图题
40．（2021湖北鄂州中考）请根据实物图，画出对应的电路图。
【答案】
【解析】根据电流法画电路图，先画出电池，电流从电池的正极出发经过开关，故画开关，用直线连接电
池的正极和开关，依次是电流表分流，故经过电流表后分支出两条直线，其中一条支路电流经过灯泡L、
2
电流表A 后汇合，故依次画灯泡L 和电流表A，另外一条支路经过灯泡L 后汇合，回到负极，故画灯泡
1 2 1 1
L 后汇合，与负极相连，故下图所示
1
原创精品资源学科网独家享有版权，侵权必究！
17
学科网（北京）股份有限公司41．（2021四川凉山中考）某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上
红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的
电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。（要求：
连线不能交叉，线头接在接线柱上。）
【答案】
【解析】只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿
灯会发光，即两灯串联，开关闭合时将红灯短路，如图所示：
将电路图接成实物图，如图所示：
42．（2020广西柳州中考）请用笔画线代替导线完成图中串联电路的连接，并用箭头标出闭合开关后导线
a中的电流方向。
原创精品资源学科网独家享有版权，侵权必究！
18【答案】
【解析】串联电路中各电路元件首尾依次连接，电流在电源外部从电源正极到电源负极，如下图所示：
四．实验题
43．（2021广西贺州中考）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲电路
进行实验：
（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；_______
（3）小明在连接电路时，开关应处于________（选填“闭合”或“断开”）状态；
（4）小明先将电流表接在 所在的支路上，闭合开关，观察到灯 发光，但灯 不亮，电流表的示数为
零，电路可能在的故障是_______（选填“灯 断路”或“灯 短路”）；
（5）排除故障后，他测出了 支路上的电流 ，然后他把电流表依次接入电路分别测量出 支路
电流 、干路电流 ，两次测得的结果都如图丙所示，则 _______A、 _______A．小明由此数据得出
并联电路中干路电流和各支路电流的关系是________（写关系式即可）；
（6）本次实验的不足之处是：_______。
原创精品资源学科网独家享有版权，侵权必究！
19
学科网（北京）股份有限公司【答案】不相同 断开 L 断路 0.2 1 I=I+I 仅有一组实验
1 1 2
数据，结论不具有普遍性
【解析】
（1）实验中，为得出普遍性的规律，选择两个小灯泡的规格应该是不相同的。
（2）由图甲知，L、L 并联，电流表与L 串联，故连接如下：
1 2 1
（3）为保护电路，在连接电路时，开关应处于断开状态。
（4）灯L 不发光，电流表的示数为零，可能是灯泡L 短路或断路造成的， 灯L 发光，说明电路故障是
1 1 2
L 断路。
1
（5）干路电流I大于支路电流I，说明测量干路电流I使用了大量程，测量支路电流I 使用了小量程，大
2 2
量程的分度值是0.1A，小量程的分度值是0.02A，因此干路电流I为1A，支路电流I 为0.2A，则有
2
0.8A+0.2A=1A
由此得出并联电路中干路电流和各支路电流的关系是：I=I+I。
1 2
（6）本次实验只测了一组数据就得出结论，结论不具有普遍性，应更换灯泡测出多组实验数据，得出普
遍性的结论。
44（2020湖北恩施中考）在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如
图。
(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运
动”）；
(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；
原创精品资源学科网独家享有版权，侵权必究！
20(3)通过L、L 的电流分别是______A、______A。
1 2
【答案】 向左 调零螺丝 0.76 0.24
【解析】(1)在连接两电流表的导线中，电流方向是由左往右的，而导线中实际上定向移动的是自由电子，
所以其方向是由右向左的。
(2)使用电流表前，若其指针偏向0刻度线的左侧，应调节表盘下面的调零螺丝，使指针归零。
(3)由电路图知，电路中灯L、L 并联，电流表A 测干路的电流，A 测灯L 这一支路的电流，即图乙是A
1 2 1 2 2 1
的示数，图丙是A 的示数，所以电路总电流I=1A，通过灯L 的电流I=0.24A，据并联电路的电流特点得，
2 2 2
通过灯L 的电流
1
I=I-I=1A-0.24A=0.76A
1 2
45．（2020广东深圳中考）学习电学知识后，小明做了一系列相关实验来巩固学习成果。
(1)“探究并联电路的电流规律”的实验。
①连接如图甲所示电路时，还剩一根导线没连接，请你用笔画线代替导线，将电路实物图补充完整，要求
电流表测L 的电流；
1
②小明分别测量图乙中A、B、C三点的电流，数据如下：
A点电流I /A B点电流I /A C点电流I /A
A B C
灯泡L、L 并联 0.2 0.3
1 2
图丙是电流表在C点时的示数，则I 为_____A；
C
③接下来他选用规格_____（选填“相同”或“不同”）的小灯泡，再次测量各点电流，这样操作的目的
是_____。
(2)“测小灯泡额定功率”的实验
小明想测量额定电压为U 的小灯泡的额定功率，却发现电流表损坏了，他又找来一个滑动变阻器R（最
额 1
大阻值为R），设计了如图丁所示的电路，连接电路进行实验。
1
原创精品资源学科网独家享有版权，侵权必究！
21
学科网（北京）股份有限公司①小明移动滑片P 到b 端，闭合开关S，接下来操作步骤的合理顺序是_____（用字母表示）。
0 0
A．移动滑片P到a端；
B．保持滑片P 位置不动；
0
C．调节滑片P 使电压表的示数为U ；
0 额
D．移动滑片P到b端，记录此时电压表的示数为U；
②小灯泡的额定功率P ＝_____（请用题中符号U 、U、R 表示）。
额 额 1
【答案】 0.48 不同 避免偶然性，寻找普遍规律 ACBD
【解析】
【解析】(1)①电流表测L 的电流，则电流表与L 串联在支路中；如图所示：
1 1
②由图可知，电流表选用的是小量程，分度值为0.02A，示数为0.48A。
③实验中为了获得普遍的规律，避免偶然性的发生，应选用不同规格小灯泡多次实验。
(2)①额定电压为U 的小灯泡的额定功率，应使小灯泡正常发光，所以应先移动R 的滑片到最左端，此时
额 1
电压表测量的是灯泡两端的电压，然后移动滑动变阻器R 的滑片，使电压表的示数为U ；然后将R 的滑
0 额 1
片到最右端，读出电压表的示数U，根据串联电路的电压规律可知，R 两端的电压为
1
U＝U﹣U
1 额
则通过滑动变阻器R 的电流即灯泡的额定电流为
1
I =
额
所以实验的合理顺序是ACBD。
②小灯泡的额定功率
原创精品资源学科网独家享有版权，侵权必究！
22P ＝U I ＝U =
额 额 额 额
原创精品资源学科网独家享有版权，侵权必究！
23
学科网（北京）股份有限公司原创精品资源学科网独家享有版权，侵权必究！
24
