专题 17 《欧姆定律》强化训练
一、单选题

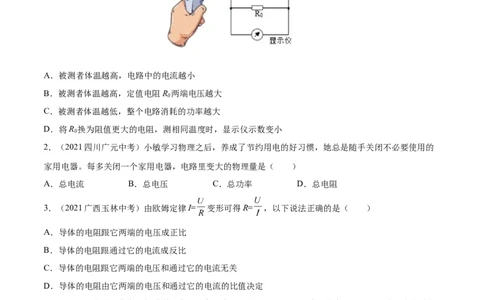

1．（2021山东德州中考）图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表
改装而成，R为热敏电阻，其阻值随温度的升高而减小，R 为定值电阻。下列说法正确的是（ ）
0
A．被测者体温越高，电路中的电流越小
B．被测者体温越高，定值电阻R 两端电压越大
0
C．被测者体温越低，整个电路消耗的功率越大
D．将R 换为阻值更大的电阻，测相同温度时，显示仪示数变小
0
2．（2021四川广元中考）小敏学习物理之后，养成了节约用电的好习惯，她总是随手关闭不必要使用的
家用电器。每多关闭一个家用电器，电路里变大的物理量是（ ）
A．总电流 B．总电压 C．总功率 D．总电阻
3．（2021广西玉林中考）由欧姆定律I= 变形可得R= ，以下说法正确的是（ ）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体的电阻跟它两端的电压和通过它的电流无关
D．导体的电阻由它两端的电压和通过它的电流的比值决定
4．（2021湖北黄石中考）如图所示电路，电源电压保持不变，R 和R 为定值电阻，闭合开关，在滑动变
1 2
阻器的滑片P向左移动的过程中，下列选项正确的是（ ）
原创精品资源学科网独家享有版权，侵权必究！
1
学科网（北京）股份有限公司A．电压表的示数减小
B．两电流表的示数均增大
C．电压表V与电流表A 的示数的比值增大
2
D．电压表V跟电流表A 的示数的乘积减小
1
5．（2021辽宁中考）如图所示电路，开关闭合，向右调节滑动变阻器的滑片。下列判断正确的是
（ ）
A．电流表示数变大
B．电路的总功率变大
C．电压表V 与电压表V 示数之差变小
2 1
D．电压表V 与电流表A示数之比变小
1
6．（2017贵州六盘水中考）如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正
确的是（ ）
A．电流表的示数变小 B．电压表的示数变大
C．灯泡 变暗 D．电路中的总功率变大
7．（2021山东淄博中考）如图所示，开关S闭合后，电路中变小的是 （ ）
原创精品资源学科网独家享有版权，侵权必究！
2A．电路中的总电阻
B．电流表Ⓐ的示数
C．电阻R，两端的电压
D．电路消耗的总功率

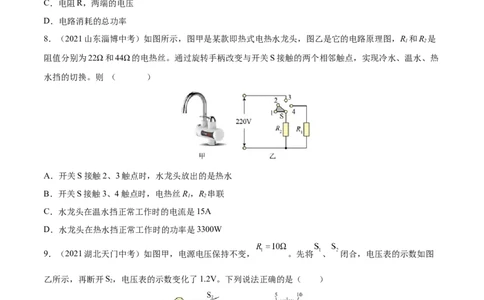

8．（2021山东淄博中考）如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R 和R 是
1 2
阻值分别为22Ω和44Ω的电热丝。通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热
水挡的切换。则 （ ）
A．开关S接触2、3触点时，水龙头放出的是热水
B．开关S接触3、4触点时，电热丝R，R 串联
1 2
C．水龙头在温水挡正常工作时的电流是15A
D．水龙头在热水挡正常工作时的功率是3300W
9．（2021湖北天门中考）如图甲，电源电压保持不变， 。先将 、 闭合，电压表的示数如图
乙所示，再断开S，电压表的示数变化了1.2V。下列说法正确的是（ ）
2
A．电源电压为13.5V
B． 的阻值为12.5Ω
原创精品资源学科网独家享有版权，侵权必究！
3
学科网（北京）股份有限公司C．当 闭合、 断开时， 两端的电压为1.2V
D．前后两种情况下， 的功率之比为
10．（2021青海西宁市教育科学研究院中考）如图所示的电路，电源电压保持不变，闭合开关S，将滑动
变阻器的滑片P缓慢向右移动的过程中（ ）
A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数变大 D．电压表示数不变，电流表示数变小

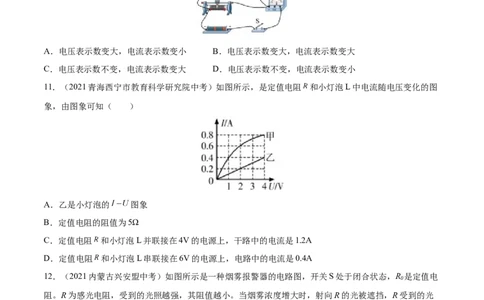

11．（2021青海西宁市教育科学研究院中考）如图所示，是定值电阻 和小灯泡L中电流随电压变化的图
象，由图象可知（ ）
A．乙是小灯泡的 图象
B．定值电阻的阻值为5Ω
C．定值电阻 和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D．定值电阻 和小灯泡L串联接在6V的电源上，电路中的电流是0.4A
12．（2021内蒙古兴安盟中考）如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R 是定值电
0
阻。R为感光电阻，受到的光照越强，其阻值越小。当烟雾浓度增大时，射向R的光被遮挡，R受到的光
照变弱，设电源电压不变。下列说法错误的是（ ）
原创精品资源学科网独家享有版权，侵权必究！
4A．电流表的示数变小 B．电压表的示数变大
C．电压表与电流表的示数之比变大 D．电压表与电流表的示数之比不变
13．（2021内蒙古鄂尔多斯中考）如图是货物计数装置简化电路图，电源电压不变，R 为定值电阻， 为
0
光敏电阻，有光照时其阻值变小，计数器可视为电压表。当开关闭合，有货物通过传送带遮挡激光时，下
列说法正确的是（ ）
A．通过R 的电流变大 B．R 与 的电流之比变小
0 0
C．计数器两端的电压不变 D．电路的总功率变小
14．（2021湖北黄冈中考）图甲是一种测力装置部分结构的示意图。横梁OA上下表面各贴一张完全一样
的应变电阻片R 和R，串联在有恒定电流的电路中（图乙）。在A端施加向下的力F，横梁向下弯曲，R
1 2 1
被拉伸，R 被压缩，根据它们两端电压的差值即可测量力F的大小。下列有关分析错误的是（ ）
2
A．通过R 和R 的电流相等 B．R 的电阻减小
1 2 2
C．R 两端的电压小于R 两端的电压 D．R 和R 两端电压的差值越大，A端受到的压力越大
1 2 1 2
15．（2021辽宁鞍山中考）如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中
（忽略灯丝电阻的变化），下列说法正确的是（ ）
A．电流表 示数变小，电压表V示数不变
B．电流表A示数变大，灯泡亮度变亮
原创精品资源学科网独家享有版权，侵权必究！
5
学科网（北京）股份有限公司C．电压表V示数与电流表 示数的比值不变
D．电压表V示数与电流表A和 示数之差的比值不变
16．（2020四川甘孜中考）小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，
当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（ ）
A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动 D．适当增加电池的节数
17.（2021内蒙古鄂尔多斯中考）图甲是某型号热敏电阻R的阻值随温度t变化的图像（已做近似处理）。
t
图乙是用R做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.6 V~1.2 V之间调节，R 为
t 0
100Ω的定值电阻。该电路工作原理是∶将R放入待测温度处，闭合开关，调节电源电压，使电路中电流
t
保持2mA不变，可直接从温度计表盘上得出待测温度。下列说法正确的是（ ）
A．温度计表盘上显示30°C时，电源电压为0.68 V
B．该热敏电阻温度计的测温范围为2.5°C~40 °C
C．该电路R允许接入的阻值范围为200Ω~520Ω
t
D．该电路中R工作时功率范围为1.2 mW~2.4 mW
t
18．（2021广西河池中考）如图甲所示的电路中，R 为定值电阻，滑动变阻器R最大阻值为5Ω，闭合开
0
关后，调节滑动变阻器R的阻值，根据记录的数据，作出U﹣I关系图像如图乙所示，由图像可知
（ ）
原创精品资源学科网独家享有版权，侵权必究！
6A．电源电压U=2.0V B．电压表的最大示数为1.5V
C．定值电阻的阻值R=1.0Ω D．电路的最大功率为4.5W
0
19.（2021江苏淮安中考）如图甲所示，电源电压恒为6V，滑动变阻器最大阻值为50Ω，电流在0.1~0.4A
之间时电子元件均能正常工作，通过电子元件的电流与其两端电压的关系如图乙所示，电子元件正常工作
时（ ）
A．通过电子元件的电流与其两端的电压成正比 B．当电流为0.1A时，电子元件的阻值为10Ω
C．滑动变阻器允许接入电路的最大阻值为20Ω D．电路消耗的最大功率为2.4W
20．（2021四川绵阳中考）如图所示的电路中电源电压恒定，闭合开关S，电流表A示数为 ，电压表V
1
示数为 ，电压表V 示数为 ；将滑动变阻器R的滑片向右移动少许，电流表A示数为 ，电压表V 示
2 1
数为 ，电压表V 示数为 ，则（ ）
2
A． B．
C． D．
原创精品资源学科网独家享有版权，侵权必究！
7
学科网（北京）股份有限公司二、填空题
21．（2021江苏淮安中考）如图所示，电源电压恒为6V，R 为 ，闭合开关后，电流表的示数为
1
0.4A，则通过R 的电流为______A，R 的阻值为的______ ，干路电流为______A。
1 2
22.（2021山东日照中考）如图所示电路，电源电压保持不变，闭合开关S，电压表测___________两端的
电压；当R 的滑片P向右移动时，电流表的示数将___________ （填“变大”“变小”或“不变”）。
2
23．（2021黑龙江哈尔滨中考）在相距15km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻
为0.01Ω，现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示
电路进行检测.当电压表的示数为6V时，电流表的示数为0.06A，则甲地到短路位置之间的输电线总阻值
为________Ω。短路位置到甲地的距离是________m。
24．（2021江苏镇江中考）图甲是某同学设计的温度报警电路，电压U恒为12V，电阻 、 中，一只
为热敏电阻，另一只为电阻箱，其中热敏电阻的阻值随温度变化的关系图线如图乙所示。报警电路要求：
①输出电压随温度的升高而增大；②当输出电压达到或超过4V时，便触发报警器（未画出）报警。图中
热敏电阻应为________（填“ ”或“ ”）；若将电阻箱调至 ，则电路开始报警的温度为
_________℃；使用一段时间后，电源电压会降低，为不改变电路开始报警的温度，则应调节电阻箱，使
其阻值_________至适当值。
原创精品资源学科网独家享有版权，侵权必究！
825．（2021江苏淮安中考）如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的
压力增大时， 接入电路的阻值___________（填“增大”或“减小”），为实现压力增大，电表示数增
大，应把___________表改装为压力计。
26．（2021江苏镇江中考）图甲是探究电流和电压关系的实验电路，电流表和电压表量程分别为“0～
0.6A”“0～3V”，定值电阻 阻值为 ，滑动变阻器 标有“ 1A”，电源电压恒为6V。根据图乙所
画图像可得结论：保持导体___________一定，通过导体的电流与它两端电压成比。向左移动滑片，
___________表先达到最大刻度，此时滑动变阻器接入电路的阻值为___________ 。
三、作图与简答题
27．（2021甘肃兰州中考）请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，
将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
原创精品资源学科网独家享有版权，侵权必究！
9
学科网（北京）股份有限公司28．（2020四川眉山中考）如图所示，是AB两地间的输电示意图，双横线为输电线，每千米输电线的电
阻约为0.2Ω，输电线在B地某处发生了短路，为确定短路的位置距A处的距离，检修员在A地利用电压表、
电流表、开关、导线和电源接成电路进行测量计算，便可知道短路处到A地的距离。请在虚线框内帮检修
员设计并画出电路图。
29．（2021贵州中考）下图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的
滑片跟滑杆连接，浙杆可以绕固定轴O转动，另一端固定着一个浮子，油箱中的油量减少时，油面下降，
浮子随油面落下，带动滑杆使滑动变阻器滑片向上移动，从而改变了电路中电流表的示数。因此，电流表
上一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中
的油量。
（1）当油箱中的油量增加时，电流表的示数如何变化？为什么？
（2）说明电路中R 的作用是什么?
0
四、实验题
30．（2021青海西宁市教育科学研究院中考）用如图甲所示的电路探究电流与电压关系。
原创精品资源学科网独家享有版权，侵权必究！
10（1）请你用笔画线代替导线，将图甲中的电路连接完整。（要求滑片向左滑动时，变阻器连入电路的电
阻变大，且导线不能交叉）
（2）实验时，闭合开关，将滑片移动到某位置，记下电压表和电流表的示数。接下来的操作是______。
（填字母）
A．换用另一个定值电阻，将滑片移动到某位置，记下电压表和电流表的示数
B．将滑片移动到另外几个位置，分别记下电压表和电流表的示数
（3）小明根据实验数据画出 图象，如图乙所示。分析可知，通过定值电阻的电流与其两端的电压成
______。
（4）小明同学还想测量小灯泡的电功率，于是他将上面实验中的定值电阻换成额定电压为2.5V的小灯泡。
正确连接电路后，闭合开关，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，出现这种故障
的原因是______。
（5）排除故障后，小明调节滑片，使小灯泡正常发光时，电流表的示数如图丙所示，电流大小为
______A，小灯泡正常发光时的电功率为______W。
（6）小明通过改变滑动变阻器滑片的位置，多次进行了小灯泡电功率的测量，这样做的目的是______。
（填字母）
A．求出灯泡在不同电压下的功率的平均值，这样可以减小误差
B．找出灯泡的亮度与灯泡实际功率之间的关系
31．（2021山东淄博中考）电阻是组成电路的重要元件，在进行电路实验时，通常需要知道电阻的阻值。
小雨利用电源（恒定不变）、电压表、电流表、滑动变阻器、开关、等器材，测电阻R的阻值。
（1）图甲是小雨连接的部分电路，请用笔画线代线将电路连接完整______。
（2）闭合开关前，滑动变阻器的滑片P应调到______（填“A”或“B”）端。滑动滑片P，两表指针均不动。
原创精品资源学科网独家享有版权，侵权必究！
11
学科网（北京）股份有限公司产生这一现象的原因是______。
（3）改正错误后，闭合开关，将滑片P移到某位置，记下电压表和电流表的示数。接下来的操作是
______（填字母）
A．结束实验，整理器材
B．将滑片P移到另外几个位置，分别记下电压表和电流表的示数
C．换用另一个定值电阻将滑片P移到某位置，记下电压表和电流表的示数
（4）小雨将实验数据记录在下表中。
实验次数 电压U/V 电流I/A 电阻R/Ω
1 1 0.2
2 2 0.42
3 3
①第3次实验时，将滑片P移到A端，电流表的指针位置如图乙所示，此时，电流表的示数为______。
②算出每次的电阻后，为得到电阻R的阻值，还应______。
（5）小雨想利用现有器材继续测量一个阻值约为500Ω的电阻，正确连接电路，闭合开关，移动滑片P，
发现实验无法进行，原因是______。
五、计算题
32．（2021广西柳州中考）如图所示，电源电压恒定，R 为定值电阻，灯泡L上标有“6V 3.6W”，将R
1 2
的滑片P移至b端，先闭合S、S，电流表示数I=0.12A；再将R 的滑片P移至a端，L正常发光忽略温度
2 2
对灯泡电阻的影响。
（1）求电源电压U；
（2）最后闭合S，电流表示数变为I'=0.9A，求R 的阻值；
1 1
（3）若R 的滑片P的位置及各开关状态任意组合，求电路工作时的最小电功率。
2
