2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第十八单元 电功率
专题53 电功率单元对点难题训练
考点1：电能与电功
1. （2022广西河池）现代社会生活和生产几乎处处离不开电，用电，实际上用的是电能。下列关于电能
和电功的说法正确的是（ ）
A. 用电器通过电流做功把电能转化为其它形式的能
B. 发电站把电能转化为其它形式的能
C. 电功和电能的单位都是瓦特
D. 电功和电能是同一个物理量

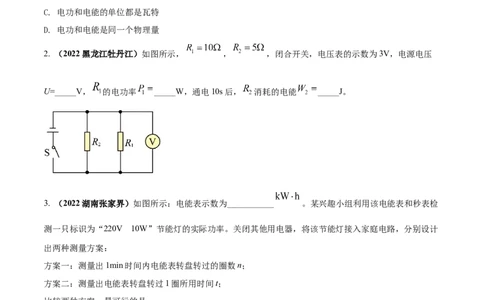

2. （2022黑龙江牡丹江）如图所示， ， ，闭合开关，电压表的示数为3V，电源电压
U=_____V， 的电功率 _____W，通电10s后， 消耗的电能 _____J。
3. （2022湖南张家界）如图所示：电能表示数为___________ 。某兴趣小组利用该电能表和秒表检
测一只标识为“220V 10W”节能灯的实际功率。关闭其他用电器，将该节能灯接入家庭电路，分别设计
出两种测量方案：
方案一：测量出1min时间内电能表转盘转过的圈数n；
方案二：测量出电能表转盘转过1圈所用时间t；
比较两种方案，最可行的是___________。
4. （2022湖北随州）很多家庭的卫生间里安装着浴霸，小李家的浴霸如图甲，由4个“大灯”、1个“小灯”和1个换气扇组成。每个“大灯”都是“220V 250W”，“小灯”标有“220V 16W”，换气扇的
参数是“220V 50W”。该浴霸由4个开关控制（如图乙、丙）。设浴霸一直都在220V电压下工作。
（1）冬天寒冷，小李家洗浴时只闭合S 和S（S 和S 未闭合），只有4个“大灯”工作。这种情况下小
1 2 3 4
李家一天使用浴霸半小时，求这一天浴霸用了几度电；
（2）夏天炎热，小李洗浴时只闭合S 和S（S 和S 未闭合），（1个）“小灯”照明，（1个）换气扇改
3 4 1 2
善室内空气质量。求这种情况下干路电流是多少？
5.如图所示的电能表的读数是____kW·h；若该电能表的表盘转了 360 转，则此时的用电器消耗了
____kW·h的电能。
考点2：电功率
1. （2022湖北随州）随州尚市镇所产油桃小有名气，受到很多网友的青睐，为维护品牌形象，需要把大
油桃挑选出来出售给网友。为此小刚同学设计了一种油桃自动筛选器，其原理如图甲，放在水平轻质传送
带上的油桃，经过装有压敏电阻R的检测区时，使R的阻值发生变化，其阻值随压力F变化的关系如图乙
所示。电源电压不变，R 为定值电阻，当电路中电压表示数小于U（U 为设定值）时，机械装置启动，将
0 0 0
质量小的油桃推出传送带，实现自动筛选功能。下列说法中正确的是（ ）A. 当油桃随传送带一起向右匀速运动时，油桃受到向右的摩擦力
B. 当检测区没有油桃时，电路中的电流最大
C. 检测区油桃质量越大，电路中的总功率越大
D. 检测区油桃质量越小，电压表的示数越大

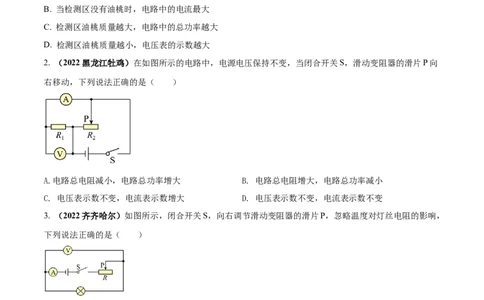

2. （2022黑龙江牡鸡）在如图所示的电路中，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向
右移动，下列说法正确的是（ ）
A.电路总电阻减小，电路总功率增大 B. 电路总电阻增大，电路总功率减小
C. 电压表示数不变，电流表示数增大 D. 电压表示数不变，电流表示数不变
3. （2022齐齐哈尔）如图所示，闭合开关S，向右调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，
下列说法正确的是（ ）
A. 电压表示数变大，电压表与电流表示数的比值不变
B. 电流表示数变小，电压表与电流表示数的比值变大
C. 小灯泡亮度变亮，电路总电阻变大
D. 小灯泡亮度变暗，电路总功率变小
4. （2022齐齐哈尔）如图所示电路，电源电压恒为6V，小灯泡L上标有“4.5V 0.3A”字样（忽略温度
对灯丝电阻的影响），电流表量程选择“0~0.6A”，电压表量程选择“0~3V”，滑动变阻器R规格为
“30Ω 1A”。闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（ ）A. 小灯泡的最大电功率是1.35W
B. 滑动变阻器连入电路的阻值变化范围是15Ω~30Ω
C. 电压表的示数变化范围是2V~3V
D. 该电路的最大总功率是1.2W

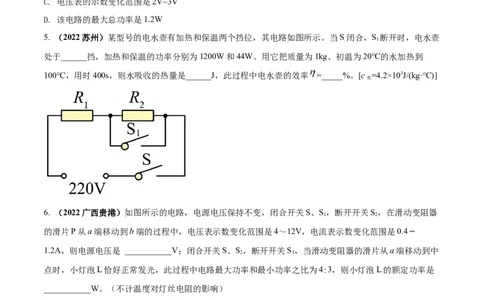

5. （2022苏州）某型号的电水壶有加热和保温两个挡位，其电路如图所示。当S闭合，S 断开时，电水壶
1
处于______挡，加热和保温的功率分别为1200W和44W。用它把质量为1kg、初温为20℃的水加热到
100℃，用时400s，则水吸收的热量是______J，此过程中电水壶的效率 =_____%。[c =4.2×103J/(kg·℃)]
水
6. （2022广西贵港）如图所示的电路，电源电压保持不变，闭合开关S、S，断开开关S，在滑动变阻器
1 2
的滑片P从a端移动到b端的过程中，电压表示数变化范围是4～12V，电流表示数变化范围是0.4～
1.2A，则电源电压是 ___________V；闭合开关S、S，断开开关S，当滑动变阻器的滑片从a端移动到中
2 1
点时，小灯泡L恰好正常发光，此过程中电路最大功率和最小功率之比为4:3，则小灯泡L的额定功率是
___________W。（不计温度对灯丝电阻的影响）
7. （2022河北省）如图所示，电源电压为18V，R 为定值电阻，R为滑动变阻器，电流表量程为
0“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表
的示数为0.36A，电压表的示数为3.6V。
（1）求R 的阻值；
0
（2）求滑动变阻器的最大阻值；
（3）在保证电路安全的情况下，电路消耗的最大功率为P；将电压表改接在R两端，电路消耗的最小功
1
率为P。求P∶P。
2 1 2
考点3：额定功率与实际功率
1. （2022湖南湘西）利用如图所示的器材测量小灯泡的电功率，已知待测小灯泡的额定电压为2.5V。请
完成以下实验内容：
（1）用笔画线代替导线完成电路的连接；___________
（2）闭合开关之前，滑动变阻器的滑片应该置于最___________端（选填“左”或“右”）；
（3）移动滑片使小灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的额定功率为___________W。
2. （2022湖南郴州）如图甲所示为测量小灯泡L功率的电路图，小灯泡L的额定电压为2.5V，电源电压
恒为3V。实验中：
（1）在连接电路时，开关S应处于________状态；
（2）连接完电路后，闭合开关S，发现无论怎样移动滑动变阻器的滑片P，电流表示数始终为零，电压表示数始终为3V。假定电路中只有一处故障，则产生这一现象的原因可能是（ ）；
A.灯泡短路 B.灯泡断路
C.滑动变阻器短路 D.滑动变阻器断路
（3）排除故障后，继续实验，当电压表示数为2.5V时，电流表示数如图乙所示，则此时流过灯泡的电流
是________A，小灯泡的额定功率为________W；
（4）如果要使灯泡两端电压由2.5V调到2V，应该把滑动变阻器的滑片向________滑动（选填“左”、
“右”）；
（5）根据实验数据绘制出小灯泡的电流I与电压U的关系图像，如图丙所示。当电压表示数增大时，灯
丝温度会发生变化，灯丝电阻将（ ）
A.变大 B.变小 C.不变 D.无法确定
3.（2021贵州黔东南州）如图所示，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为
“0~3V”，灯泡L标有“2.5V 1.25W”字样（设灯丝电阻不变），滑动变阻器R的规格为“20Ω 1A”。
闭合开关，在保证电路安全的情况下，移动滑片P的过程中，下列正确的是（ ）
A. 电流表的示数最大为0.6A B. 滑动变阻器接入电路的最小电阻为4Ω
C. 灯泡消耗的最小电功率为0.12W D. 电路消耗的最大功率为2.7W
考点4: 焦耳定律
1.（2022河南） 如图所示，两个相同透明容器中密封着等量的空气。用该装置探究电流产生的热量与哪
些因素有关时，下列说法正确的是（ ）
A. 用U形管中液面高度差反映电流产生热量的多少
B. 通电后可探究电流产生的热量与电流大小的关系
C. 通电后可探究电流产生的热量与电阻大小的关系D. 通电一段时间后，左侧U形管中液面高度差较大
2. （2022深圳）某爱心团队去养老院送电暖气，电暖气有低、中、高三挡，已知R=55Ω，R=44Ω，以下
1 2
说法正确的是（ ）
A. 使用“低温档”只需要闭合S
2
B. 使用“高温档”要闭合S、S
1 2
C. 闭合S、S 时，通过R、R 的电流之比为5:4
1 2 1 2
D. 中温档正常工作1分钟，产生的热量为6.6×104J
3. （2021广东省）如图是探究电流通过导体产生的热量与______ 关系的实验装置。实验中用U形管内液
面的______ 反映导体产生热量的多少，通电一段时间后，容器______ (选填“甲”或“乙”)内电阻丝产
生的热量较多。
