2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第二十单元 电与磁
专题59 电与磁单元对点难题训练
考点1：磁现象

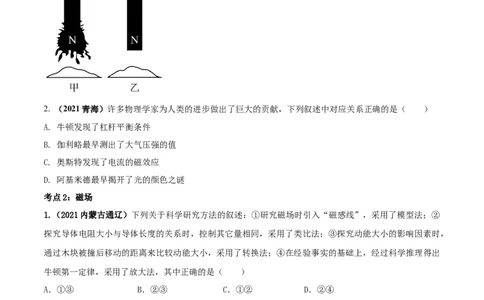

1. （2022湖南湘西）有一堆铁粉和一堆铅粉，用两根完全相同的磁铁分别插入其中，提起后情形如图所
示，则甲和乙中，属于铅粉的是___________。
2. （2021青海）许多物理学家为人类的进步做出了巨大的贡献，下列叙述中对应关系正确的是（ ）
A. 牛顿发现了杠杆平衡条件
B. 伽利略最早测出了大气压强的值
C. 奥斯特发现了电流的磁效应
D. 阿基米德最早揭开了光的颜色之谜
考点2：磁场
1.（2021内蒙古通辽）下列关于科学研究方法的叙述：①研究磁场时引入“磁感线”，采用了模型法；②
探究导体电阻大小与导体长度的关系时，控制其它量相同，采用了类比法；③探究动能大小的影响因素时，
通过木块被撞后移动的距离来比较动能大小，采用了转换法；④在经验事实的基础上，经过科学推理得出
牛顿第一定律，采用了放大法，其中正确的是（ ）
A．①③ B．②③ C．①② D．②④
2.（2021长春）地理的两极和地磁场的两极并不重合。世界上最早记录这一现象的人是（ ）
A. 沈括 B. 伽利略 C. 托里拆利 D. 阿基米德
3. (2021甘肃威武)如图所示是我国早期的指南针——司南，东汉学者王充在《论衡》中记载：“司南之杓，
投之于地，其柢指南”。“柢”指的是司南长柄，司南指南北是由于它受到______的作用，司南长柄指的
是地理的_____极。4.（2021河北）2021年5月15日7时18分，我国自主研发的“天问一号”探测器稳稳着陆在火星上，使
我国成为世界上第二个成功着陆火星的国家。地面控制中心通过发射______向“天问一号”传达指令。指
南针是我国古代四大发明之一，指南针能够指南北，是因为指南针受到了______的作用。
考点3：电流的磁效应

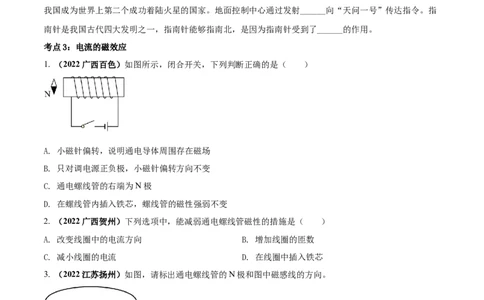

1. （2022广西百色）如图所示，闭合开关，下列判断正确的是（ ）
A. 小磁针偏转，说明通电导体周围存在磁场
B. 只对调电源正负极，小磁针偏转方向不变
C. 通电螺线管的右端为N极
D. 在螺线管内插入铁芯，螺线管的磁性强弱不变
2. （2022广西贺州）下列选项中，能减弱通电螺线管磁性的措施是（ ）
A. 改变线圈中的电流方向 B. 增加线圈的匝数
C. 减小线圈的电流 D. 在线圈中插入铁芯
3. （2022江苏扬州）如图，请标出通电螺线管的N极和图中磁感线的方向。
4.（2022江苏无锡）根据图丙中小磁针静止时的指向，标出通电螺线管磁感线的方向和电源左端的极性
（“+”或“-”）。5. （2022广西贵港）如图所示，根据图中小磁针静止时的指向，标出电源的“+”“﹣”极及图中磁感线
的方向。

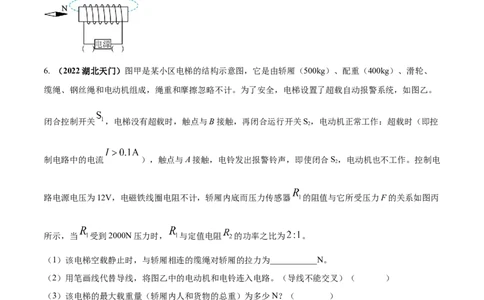

6. （2022湖北天门）图甲是某小区电梯的结构示意图，它是由轿厢（500kg）、配重（400kg）、滑轮、
缆绳、钢丝绳和电动机组成，绳重和摩擦忽略不计。为了安全，电梯设置了超载自动报警系统，如图乙。
闭合控制开关 ，电梯没有超载时，触点与B接触，再闭合运行开关S，电动机正常工作：超载时（即控
2
制电路中的电流 ），触点与A接触，电铃发出报警铃声，即使闭合S，电动机也不工作。控制电
2
路电源电压为12V，电磁铁线圈电阻不计，轿厢内底而压力传感器 的阻值与它所受压力F的关系如图丙
所示，当 受到2000N压力时， 与定值电阻 的功率之比为 。
（1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力为___________N。
（2）用笔画线代替导线，将图乙中的电动机和电铃连入电路。（导线不能交叉）（ ）
（3）该电梯的最大载重量（轿厢内人和货物的总重）为多少N？（ ）
（4）若每层楼高度3m，平均每人重600N，该电梯将8人从一楼运送到六楼，求电机牵引轿厢的钢丝绳做

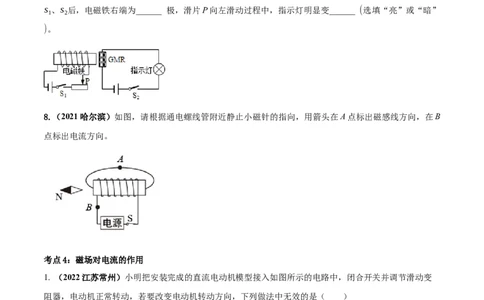

的功（此过程作匀速直线运动处理）。（ ）7.（2021湖南张家界）如图是研究巨磁电阻(GMR电阻在磁场中急剧减小)特性的原理示意图，闭合开关
s 、s 后，电磁铁右端为______ 极，滑片P向左滑动过程中，指示灯明显变______ (选填“亮”或“暗”
1 2
)。
8.（2021哈尔滨）如图，请根据通电螺线管附近静止小磁针的指向，用箭头在A点标出磁感线方向，在B
点标出电流方向。
考点4：磁场对电流的作用
1. （2022江苏常州）小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变
阻器，电动机正常转动，若要改变电动机转动方向，下列做法中无效的是（ ）
A. 只对调电源的正、负极
B. 只对调磁体的N、S极C. 同时对调电源的正、负极和磁体的N、S极
D. 导线①改接G、F点，导线②改接C、E点
2. （2022江苏南通）如图所示是“探究电动机转动原理”的实验装置，闭合开关后，金属杆向左运动，
要使金属杆向右运动，应采取的措施是（ ）
A. 磁场方向不变，改变电流方向
B. 同时改变电流方向和磁场方向
C. 电流大小不变，改变磁场强弱
D. 同时改变电流大小和磁场强弱
3. （2022湖南岳阳）图甲是USB迷你电风扇，下列装置中与它的核心部件（电动机）原理相同的是（
）
A. 司南 B. 电铃C. 麦克风 D. 扬声器
4. （2022江苏连云港）如图所示，闭合开关，导体 就会运动起来，在此过程中，___________能转化
为___________能。利用这一原理可以制作___________。
5. （2022江苏无锡）如图所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对
____________有力的作用，利用这一原理可以制成____________机；断开开关，对调电源正、负两极，重
新接入电路，再次闭合开关，观察到铝棒向____________运动。
6.（2021江苏南京）图中与磁现象有关的四个实验，其对应的判断正确的是（ ）
A. 甲图说明磁体周围不同点的磁场方向都不同
B. 乙图是电磁感应现象C. 丙图说明电流具有磁效应
D. 丁图说明磁场对电流有力的作用
考点5：电磁感应
1. （2022黑龙江大庆）某同学利用如图所示的实验装置探究电磁感应现象，实验时开关S始终闭合且磁体
保持静止，下列探究过程及结论均合理的是（ ）
A. 导线ab保持静止，未观察到灵敏电流计指针发生偏转，说明磁不能生电
B. 导线ab上下运动，未观察到灵敏电流计指针发生偏转，说明导体在磁场中运动不会产生感应电流
C. 导线ab分别向左、向右运动，观察到灵敏电流计指针偏转方向不同，说明感应电流的方向与导线运动
方向有关
D. 磁体的S极在上时，使导线ab向左运动；N极在上时，使导线ab向右运动，观察到两次灵敏电流计指
针偏转方向相同，说明感应电流的方向与磁场方向无关
2. （2022广西桂林）在如图所示的装置中，闭合开关后，导体 在磁场中沿 ___________（选填“左
右”或“上下”）方向运动时，会产生感应电流，这就是电磁感应现象。人们根据此现象发明了
___________机。
3. （2022湖北孝感）有些小朋友玩的旱冰鞋，其内部虽然没有电池，但旱冰鞋的轮子滚动时，嵌在轮子
中的LED灯会发光。这是因为轮子在滚动的过程中，发生了电磁感应现象，产生了_______，LED灯相当
于________（选填“电源”或“用电器”）。________（选填“发电机”或“电动机”）就是根据电磁感
应的原理制成的。
4. （2022湖南衡阳）如图，在“探究什么情况下磁可以生电”实验中：
序号 实验操作 电流表指针偏转情况1 保持导体与磁体静止 不偏转
2 保持磁体静止，导体水平向左切割磁感线 向右偏转
3 保持磁体静止，导体水平向右切割磁感线 向左偏转
…
（1）比较1、2（或1、3）实验想象可知，闭合电路的一部分导体在磁场中做________运动时，导体中就
产生电流；
（2）要使感应电流方向发生改变，可采取的具体措施是：___________；（选填字母）
A．使用磁性更强的磁体
B．保持磁体静止，只改变导体水平运动的方向
C．上下调换磁极，同时改变导体水平运动的方向
（3）从能量的角度来分析，感应电流的产生过程是___________能转化为电能：
（4）如果将电流表换成___________，可以探究磁场对通电导体的作用。
5.（2021广西贵港）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方
向运动时，下列哪种情况不会产生感应电流（ ）
A B C D
