保密★启用前
第 18 讲—电与磁
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
一、单选题

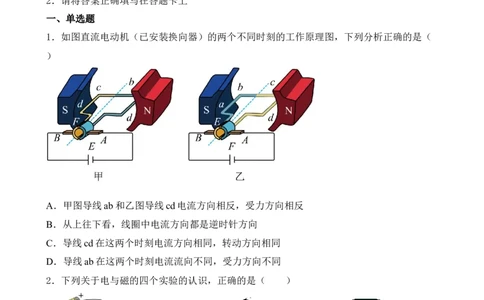

1．如图直流电动机（已安装换向器）的两个不同时刻的工作原理图，下列分析正确的是（
）
A．甲图导线ab和乙图导线cd电流方向相反，受力方向相反
B．从上往下看，线圈中电流方向都是逆时针方向
C．导线cd在这两个时刻电流方向相同，转动方向相同
D．导线ab在这两个时刻电流流向不同，受力方向不同
2．下列关于电与磁的四个实验的认识，正确的是（ ）
A．甲实验能说明电流周围存在磁场 B．乙实验中通电螺线管左端是S极
C．丙图中的线圈正处于平衡位置 D．丁实验的原理与电动机的原理相同
3．据媒体报道，我国的第二艘航母“山东号”使用了电磁弹射技术，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使
舰载机快速起飞。在下列的四个实验中，与电磁弹射器的工作原理相同的是（ ）
A．电荷间相互作用规律实验
B．奥斯特实验
C．磁场对电流作用实验
D．电磁感应实验
4．如图所示，对下列电磁现象相应的说明正确的是（ ）
A． 如图表明通电导线周围有磁场，这个现象是法拉第首先发现的
B． 如图可以判断电磁铁的左端为 极
C． 如图是研究电磁感应现象的实验装置，只要导体棒 运动就一
定能产生感应电流
D． 按如图中的方法把线圈两端导线上的漆刮去，通电后线圈
可以持续转动
5．关于如图所示的电与磁的知识描述正确的是（ ）A．甲图验电器是利用异种电荷相互吸引的原理制成的
B．乙图表示通电导体在磁场中受力的作用，是发电机的工作原理
C．丙图中的测电笔，在使用时手应该接触测电笔尾部的金属体
D．丁图中的电能表是测量电流做功快慢的仪表

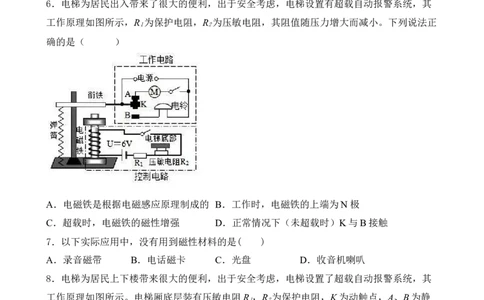

6．电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其
工作原理如图所示，R 为保护电阻，R 为压敏电阻，其阻值随压力增大而减小。下列说法正
1 2
确的是（ ）
A．电磁铁是根据电磁感应原理制成的 B．工作时，电磁铁的上端为N极
C．超载时，电磁铁的磁性增强 D．正常情况下（未超载时）K与B接触
7．以下实际应用中，没有用到磁性材料的是( )
A．录音磁带 B．电话磁卡 C．光盘 D．收音机喇叭
8．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其
工作原理如图所示。电梯厢底层装有压敏电阻R ，R 为保护电阻，K为动触点，A、B为静
1 2
触点，当出现超载情况时，电铃将发出报警声，电梯停止运行。则下列说法中正确的是（
）A．电磁铁磁性的强弱与电流的方向有关
B．电磁铁是根据电磁感应原理工作的
C．电梯超载时动触点K与静触点B接触
D．电梯超载时报警，说明压敏电阻的阻值随压力的增大而增大
二、填空题

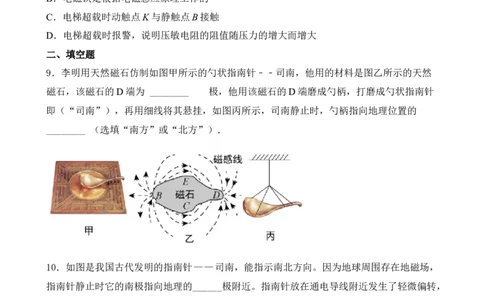

9．李明用天然磁石仿制如图甲所示的勺状指南针﹣﹣司南，他用的材料是图乙所示的天然
磁石，该磁石的D端为 ________ 极，他用该磁石的D端磨成勺柄，打磨成勺状指南针
即（“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地理位置的
________ （选填“南方”或“北方”）．
10．如图是我国古代发明的指南针 司南，能指示南北方向。因为地球周围存在地磁场，
指南针静止时它的南极指向地理的______极附近。指南针放在通电导线附近发生了轻微偏转，
是因为通电导体周围存在______。
11．如图所示的司南是我国的四大发明之一，司南静止时能够指南北说明地球是一个巨大的
______；如图所示，地磁的南极在地理的______附近，地理的两极和地磁的两极并不重合，这一现象是我国宋代学者沈括发现的，比西方早400多年。
12．磁体间力的作用是通过_____发生的。如图的是用来描绘某一磁体周围磁场的部分磁感
线，若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向_____处。（选
填“P”或“Q”）
13．小明同学用硬纸板和大头针制作底座，把两根缝衣针磁化后，穿过按扣的两个孔，放在
底座的针尖上，就制作成了一个如图所示的指南针，指南针能指地理的南北极，是因为受到
了______的作用。该指南针静止后，针尖指南方，则针尖是指南针的______（选填“N”或
“S”）极。
14．如图所示，当电源开关接通后，会发现小磁针的北极向______（填“左”或“右”）偏
转，同时发现可移动的A、B两螺线管相互______（选填“靠近”或“远离”）。15．磁感线上某一点的切线方向即放在该处的小磁针静止时_______极的指向；
________________器的实质是电磁铁控制工作电路通断的开关。
16．当电流通过灯丝，白炽灯的灯丝就会发热发光。小明向同学介绍自己观察白炽灯的新发
现：将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝晃动。你认为小明的发现
是___________ （填“真的”或“假的”），支持你观点的理由是：___________。
17．我国宋代科学家______在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东不全
南也”；地磁场的______极在地理的南极附近。
18．如图所示是一种环保型手电筒，这种手电筒不用化学电池作为电源。使用时只要将它来
回摇晃，就能发光，并且来回摇晃得越快，手电筒发光越强。这种手电筒所产生得电能是根
据_____现象获得的，其能量转化是_____能转化成电能。
三、作图题
19．如图所示，条形磁铁静止在水平桌面上，通电螺线管左端为 极，靠近条形磁铁放置。
请根据图中所示情况：
（1）将电源“+”“-”极填入括号中；
（2）在已画出的磁感线上用箭头标出其方向；
（3）画出条形磁铁所受摩擦力的示意图。20．如图是一款利用热传感器（温度越高，热传感器电阻越小）设计的高温报警器电路。闭
合开关S，当环境温度过高时，电铃响，灯泡不亮；当环境温度较低时，电铃不响，灯亮。
请你将电铃、灯泡和热传感器（ ）画到合适的虚线框内。
四、实验题
21．图是小明做“探究什么情况下磁可以生电”的实验装置。
（1）实验时，小明通过观察___________来判断电路中是否产生感应电流；
（2）小明进行了如图所示的5次操作，其中能产生感应电流的是___________（选填所有符
合要求的操作序号）；
（3）完成实验后，小明认为实验现象不太明显，请你提出一条改进措施：___________；
（4）利用“磁生电”工作的装置有___________（选填“电铃”“扬声器”“动圈式话筒”
或“电磁起重机”）。
22．实验小组在“探究什么情况下磁可以生电”的实验中，连接了如下图所示的实验装置。（1）实验中是通过观察___________来显示电路中是否有电流产生；
（2）保持装置不变，改变开关通断状态，让导体AB在磁场中沿不同方向运动，观察灵敏电
流计指针的偏转情况，记录在下表中；
实验次数 开关 磁场方向 导体AB运动情况 灵敏电流计的指针偏转情况
1 断开 上N下S 左右或上下运动 不偏转
2 闭合 上N下S 静止 不偏转
3 闭合 上N下S 上下运动 不偏转
4 闭合 上N下S 左右运动 偏转
（3）闭合开关，保持导体AB和蹄形磁铁相对静止，灵敏电流计指针不偏转，说明电路中
___________（选填“有”或“没有”）电流产生；
（4）分析实验1和4可知，要想产生电流的条件之一是开关必须___________；
（5）分析实验3和4可知，产生电流的另一个条件是电路中的部分导体必须做___________
运动；
（6）分析实验可知，闭合电路中的一部分导体在磁场中___________时，导体中就产生电流，
这种电流叫做___________；
（7）实验时电路中产生的感应电流是将___________能转化为电能，此原理可用来制造
___________（选填“电动机”或“发电机”）；
（8）如下图所示，a表示垂直于纸面的一根导线，它是闭合电路的一部分，结合上述实验的
结论，判断以下选项中能让a在磁场中水平方向左右运动时产生感应电流的有___________
A． B． C． D．（9）完成上述实验后，小红还想探究感应电流的方向与什么因素有关，于是继续进行了如
下实验，并将实验现象填在下表中。比较第5、6（或7、8）次实验可以得出感应电流的方
向与___________有关，通过比较第___________次实验可以得出感应电流的方向还与磁场的
方向有关。
实验次数 开关 磁场方向 导体AB运动情况 灵敏电流计的指针偏转情况
5 闭合 上N下S 向左运动 向右偏转
6 闭合 上N下S 向右运动 向左偏转
7 闭合 上S下N 向左运动 向左偏转
8 闭合 上S下N 向右运动 向右偏转
23．实验题：
（1）如图甲是探究“影响电磁铁磁性强弱的因素”实验。根据图示的情境可知, ______
（填“甲”或“乙”）的磁性强，依据是 ______ ，说明电流一定时， ______ ，电磁铁磁
性越强。当滑动变阻器滑片向左移动时,电磁铁甲、乙吸引大头针的个数 ______ （填“增
加”或“减少”），说明电流越 ______ ，电磁铁磁性越强。
（2）如图乙为探究“磁生电”的实验装置。闭合开关,让悬着的导体AB______ （选填“左
右”、“上下”、“沿A向B”或“沿B向A”）运动时，电流表会发生偏转。若把灵敏电
流计换成干电池，闭合开关S，可观察到导体AB_________ （选填“运动”或“不运
动”）
五、计算题
24．梅雨季节，湿衣服久晾不干，令人烦恼。小明同学设计出一款自动控制“干衣神器”，
可使得衣服快速变干，电路图如图甲所示。控制电路电源电压恒为6V不变，工作电路电压
为220V交流电，热敏电阻Rx的电阻值随温度的变化关系如图乙所示，定值电阻R 的阻值
0
为120Ω，电磁继电器线圈电阻不计，闭合开关S当温度等于、低于60℃时，机器吹热风；
当温度高于60℃时，机器吹冷风。受控电路吹热风时功率为120W，吹冷风时功率为20W。求：
(1)衔铁被吸下时，线圈中的最小电流；
(2)电热丝工作5min放出的热量；
(3)电热丝的阻值。
25．某同学为学校草坪设计了一个自动注水喷淋系统，其电路设计如图甲，控制电路电源电
压U ＝12V，R 为定值电阻，R 为压敏电阻，电磁铁线圈电阻忽略不计，压敏电阻R 放置
1 0 F F
于水箱底部（如图乙），其阻值与压力有关，阻值随水位变化关系如下表。工作电路包括注
水系统和喷淋系统，其电源电压U ＝220V。圆柱体水箱底面积S＝0.4m2，当水箱内的水位
2
上升到2m时，通过电磁铁线圈的电流I ＝0.1A，衔铁恰好被吸下，注水系统停止工作，此
a
时电流表示数I ＝1A，当水位下降到1m时，衔铁恰好被拉起，注水系统开始给水箱注水，
1
此时电流表示数I ＝2A。
2
0.5 1.5
水位/m 0.25 0.75 1.00 1.25 1.75 2.00 2.25
0 0
压敏电阻R 阻值/Ω 300 200 125 90 70 65 62 60 59
F
（1）当水箱内水位达到2m时，控制电路中压敏电阻R 的功率为多少W？
F
（2）当水箱内水位下降到1m时，通电电磁铁线圈的电流I 为多少？
b
（3）已知喷淋系统一直给草坪喷水，每秒钟喷水量恒为0.001m3，注水系统工作时，每秒
钟给水量箱注水恒为0.005m3，求相邻两次开始给水箱注水的这段时间内，工作电路消耗的
电能？26．如图甲是一款家用电取暖器简化电路图，取暖器的额定电压为220V。它由加热电路和
温度控制电路组成。加热电路中：当开关S 掷向左边时，能同时接通A、B两个触点；当开
1
关S 掷向右边时，能接通C触点；当开关S 掷向中间时，电路断开。R 、R 均为加热电阻
1 1 1 2
丝，R 的阻值为50Ω。它有加热和自动保温两个档位，加热档功率为3388W（指示灯的功率
1
忽略不计）。求：
（1）R 正常工作时，R 的功率；
1 1
（2）R 的阻值；
2
（3）在温度控制电路中：R 为热敏电阻，其阻值随温度升高而减少；当电压鉴别器测出a、
t
b两点间的电压小于等于5V时，开关S 闭合；当a、b两点间的电压大于等于6V时，开关
2
S 断开。在保温的10min里，电压鉴别器测出a、b两点间电压随时间的变化如图乙所示。
2
这段时间里，家里只有取暖器工作，标有2000r/kw∙h的电能表转盘转了160转。则取暖器工
作的实际电压是多少？
