2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第十二单元 简单机械
专题35 简单机械单元对点难题训练
考点1：杠杆作图
1.（2022江苏无锡）如图乙所示，杠杆处于水平平衡，支点为O，请画出A点处所受拉力F 及其力臂l；
1 1
2. （2022湖北天门）下图是指甲剪的示意图。请在图中画出杠杆ABO以O点为支点时动力 的力臂 和
阻力 。（忽略摩擦，保留作图痕迹）
3. （2022江苏常州）为了拔除外来入侵物种“一枝黄花”，农业专家自制轻质拔草器，如图所示，将拔
草器左下端的叉子插入植株根部，用手对拔草器施力，可将植株连根拔起。若拔同一植株，手施力最小的
是（ ）
A. B.
C.
D.
考点2：杠杆分类1. （2022齐齐哈尔）下列几种生活中常用的工具都是杠杆。正常使用时属于省力杠杆的
是（ ）
A.用园艺剪修枝 B.用食品夹取食物 C.用核桃夹夹核桃 D.用钢丝钳剪钢丝
2. （2022湖北荆州）某学校劳动教育课堂上，四位同学利用杠杆原理使用劳动工具的场景如图所示。其
中属于使用费力杠杆的是（ ）
A. 锄地时举起锄头
B. 用羊角锤拔钉子
C. 用园艺剪修剪树枝
D. 用钢丝钳剪铁丝
3. （2022湖北恩施州）汽车在冰雪路面上行驶，轮子上安装防滑链，这是通过增大接触面________的方
法来增大与路面的摩擦力。如图所示，汽车起重机通过液压装置推动吊臂时，吊臂属于________（选填

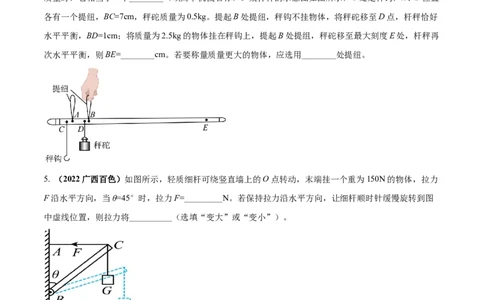

“省力”、“费力”或“等臂”）杠杆。4. （2022江苏无锡）杆秤是我国古代劳动人民的一项发明，是各种衡器中历史最悠久的一种，称量物体
质量时，它相当于一个________（填简单机械名称）。某杆秤的示意图如图所示，C处是秤钩，A、B位置
各有一个提纽，BC=7cm，秤砣质量为0.5kg。提起B处提纽，秤钩不挂物体，将秤砣移至D点，杆秤恰好
水平平衡，BD=1cm；将质量为2.5kg的物体挂在秤钩上，提起B处提组，秤砣移至最大刻度E处，杆秤再
次水平平衡，则BE=________cm。若要称量质量更大的物体，应选用________处提纽。
5. （2022广西百色）如图所示，轻质细杆可绕竖直墙上的O点转动，末端挂一个重为150N的物体，拉力
F沿水平方向，当θ=45°时，拉力F=_________N。若保持拉力沿水平方向，让细杆顺时针缓慢旋转到图
中虚线位置，则拉力将__________（选填“变大”或“变小”）。
考点3：杠杆的平衡条件
1. （2022江苏南通）如图所示，轻质杠杆AB绕O点转动，某同学在杠杆的左端挂一重为G的物块，在A
端施加一个始终竖直向下的力F，将重物慢慢提升到一定高度，使杠杆处于图示的位置静止。下列说法错
误的是（ ）A. 此时杠杆是平衡的
B. 此时该杠杆是省力杠杆
C. 此时G×OB≠F×OA
D. 要使A端的力最小，则F的方向应垂直OA向下

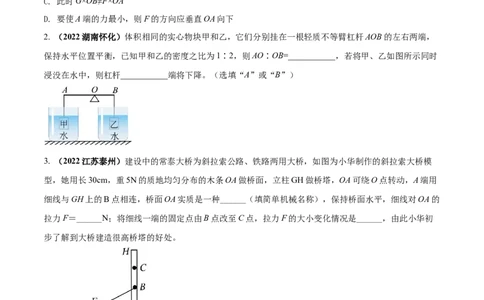

2. （2022湖南怀化）体积相同的实心物块甲和乙，它们分别挂在一根轻质不等臂杠杆AOB的左右两端，
保持水平位置平衡，已知甲和乙的密度之比为1∶2，则AO∶OB=___________，若将甲、乙如图所示同时
浸没在水中，则杠杆___________端将下降。（选填“A”或“B”）
3. （2022江苏泰州）建设中的常泰大桥为斜拉索公路、铁路两用大桥，如图为小华制作的斜拉索大桥模
型，她用长30cm，重5N的质地均匀分布的木条OA做桥面，立柱GH做桥塔，OA可绕O点转动，A端用
细线与GH上的B点相连，桥面OA实质是一种______（填简单机械名称），保持桥面水平，细线对OA的
拉力F＝______N；将细线一端的固定点由B点改至C点，拉力F的大小变化情况是______，由此小华初
步了解到大桥建造很高桥塔的好处。
4. （2022吉林省）在“探究杠杆的平衡条件”的实验中（所用的钩码质量均相同）：
（1）如图甲所示，为使杠杆在水平位置平衡，应将螺母适当向______调节；
（2）如图乙所示，实验时，为使杠杆在水平位置平衡，应该在点A处悬挂______个钩码；
（3）人类很早以前就会使用杠杆了。图丙是我们的祖先在建造宫殿时利用木杆撬动沉重木料时的情景。由此过程可知，其中木杆属于______杠杆。
5. （2022河南）在探究杠杆平衡条件的实验中：
（1）将装置放在水平桌面上，静止时如图所示。为了使杠杆在水平位置平衡，应将螺母向_________
（选填“左”或“右”）调节；
（2）实验中，在杠杆两侧挂上不同数量的钩码，第1、2次杠杆平衡时的数据已填入表。图是第3次杠杆
平衡时的情景，此次杠杆右侧的阻力和阻力臂的数据①为________，②为___________；
实验次数 动力F/N 动力臂l / m 阻力F/N 阻力臂l/m
1 1 2 2
1 2.5 0.2 2 0.25
2 2 0.15 1.5 0.2
3 1.5 0.1 ① ②
（3）分析实验数据，可归纳出杠杆的平衡条件：_____________；
（4）某小组对实验过程交流、讨论后，按图所示又进行了实验。老师肯定了他们的做法，并指出，用弹
簧测力计斜拉可使结论更具普遍性，因为这样做改变了__________。在测量拉力F的力臂时，小组内有不
同的意见，你认为拉力的力臂应为___________（选填“OA”“OB”或“AB”）。
6. （2022湖南岳阳）在“探究杠杆的平衡条件”实验中：（1）杠杆静止在图甲所示位置，为了使杠杆在水平位置平衡，应将平衡螺母向_______（选填“左”或
“右”）调节；
（2）调节平衡后，如图乙，在A点挂3个钩码，则应在B点挂_______个钩码，才能使杠杆重新在水平位
置平衡（所用钩码的规格都相同）；
（3）改变钩码的位置和个数，使杠杆平衡，收集多组数据，其目的是_____（填序号）
A.取平均值，减小误差 B.避免偶然性，寻找普遍规律
（4）看图丙的漫画，根据杠杆的平衡条件分析，小兔分得的萝卜质量_______（选填“大于”、“等于”
或“小于”）小猴的。
7.（2021四川绵阳）在水平地面上，个子较高的甲同学和个子较矮的乙同学共同搬运一个质量分布均匀的
木箱，两人一前一后，手都作用在木箱靠近自己一侧的下边缘上，施力方向都竖直向上。第一次，甲同学
在前，对木箱施加的力大小为F甲 ，乙同学在后，对木箱施加的力大小为F乙 ；第二次，甲、乙同学互换位
置，甲同学对木箱施加的力大小为F甲 ′，乙同学对木箱施加的力大小为F乙 ′。假设甲、乙同学身体和手
臂都伸直，则（ ）
A．F甲 ＞F乙 B．F甲 ′＝F乙 ′ C．F甲 ＞F甲 ′ D．F乙 ＝F乙 ′
8.（2021浙江丽水）杆秤(如图甲)是我国古老的衡量工具，现今人们仍然在使用。某兴趣小组在老师的指
导下，动手制作量程为20克的杆秤(如图乙)。【制作步骤】
①做秤杆：选取一根筷子，在筷子左端选择两点依次标上“A”、“B”；
②挂秤盘：取一个小纸杯，剪去上部四分之三，系上细绳，固定在秤杆的“A”处；
③系秤纽：在秤杆的“B”处系上绳子；
④标零线：将5克的砝码系上细绳制成秤砣，挂到秤纽的右边，手提秤纽，移动秤砣，使秤杆在水平位置
处于平衡状态，在秤砣所挂的位置标上“0”；
⑤定刻度：……
【交流评价】
（1）杆秤是一种测量______ 的工具；
（2）当在秤盘上放置物体称量时，秤砣应从“0”刻度向______ 侧移动；
（3）步骤④标零线的目的是______ ；
（4）根据杠杆平衡条件可知，杆秤的刻度是均匀的。定刻度时，小科和小思采用不同的方法，你认为
______ 的方法更合理。
小科：先在秤盘上放1克物体，移动秤砣，使秤杆在水平位置处于平衡状态，在秤砣所挂的位置标上 1；
然后在秤盘上放2克物体……；按上述方法直到标出所有刻度。
小思：在秤盘上放20克物体，移动秤砣，使秤杆在水平位置处于平衡状态，在秤砣所挂的位置标上 20，0
和20之间分为20等份，依次标上相应刻度。
考点4：滑轮组机械效率
1. （2022江苏扬州）在测量滑轮组机械效率的活动中，装置如图所示，欲使所测机械效率提高，下列措
施可行的是（ ）
A. 转轴加润滑油 B. 增加提升高度 C. 增大提升速度 D. 减小物体质量
2. （2022黑龙江牡鸡）如图，小红在做“测量滑轮组机械效率”的实验中，得出数据：物体重力为2.6N，拉力F为1.5N，在1s内将物体迅速提升0.2m，据此实验数据，下列说法正确的是（ ）
A. 拉力所做的有用功为0.3J B. 绳子自由端的移动速度为0.1m/s
C. 拉力所做的总功为0.6J D. 提升时，物体的重力势能变小
3. （2022湖南衡阳）小芳用如图所示的滑轮组，在5s内将重为90N的物体匀速提升1m，拉力F为40N，
不计轮重及摩擦，下列说法正确的是（ ）
A. 滑轮组提升重物所做的有用功是40J B. 该滑轮组的机械效率是75%
C. 动滑轮的重力是50N D. 拉力的功率是24W
4. （2022甘肃兰州）如图所示，斜面长10m，高4m。用平行于斜面F=50N的拉力，将重100N的物体，
从斜面的底端匀速拉到顶端。在此过程中，下列说法正确的是（ ）
A. 利用此装置既可以省力，也可以省功 B. 物体受到的摩擦力为50N
C. 对物体所做的有用功为500J D. 该斜面的机械效率为
5. （2022齐齐哈尔）工人师傅用如图所示滑轮组向楼上运送沙子，在30s内将45kg的沙子匀速向上竖直
拉升了6m，绳子自由端的拉力是300N。这个过程中拉力做的功是___________J，此次运送沙子，滑轮组
的机械效率是___________。6. （2022吉林省）如图所示，工人用 的拉力，在 内将重为 的物体匀速提升了 。该过
程中，工人拉力做功的功率为______W，滑轮组的机械效率为______。
7. （2022福建）如图，用滑轮组帮助汽车脱困时，滑轮B的作用是______；汽车被匀速拉动时，作用在
绳子上的拉力F为1000N，滑轮组的机械效率为80%，则汽车受到的摩擦力为______N。
8. （2022贵州黔东南州）如图所示，是某工作队用滑轮组从水中打捞正方体物体M的情景。物体M的棱
长为1m，密度为2.8×103kg/m3，用7500N的拉力F将物体M以0.5m/s的速度匀速提升2m。忽略绳重、绳
与滑轮的摩擦和滑轮与轴的摩擦。（ρ =1.0×103kg/m3，g取10N/kg）求：
水
（1）物体M上升后，还未露出水面时受到的浮力；
（2）物体M上表面在水面下0.2m时，它的下表面受到水的压力；
（3）物体M上升后，在未露出水面前，此滑轮组的机械效率。9. （2022湖北宜昌）如图甲，宜昌市某中学学生在课外实践活动中对滑轮组进行了探究。他们自制滑轮
组的简化图如图乙所示，小华利用此滑轮组用时10s将小军匀速提升了50cm，称得小军的质量为54kg，动
滑轮组的质量为6kg。g=10N/kg，不计绳重和滑轮与绳之间的摩擦，求：
（1）小华的拉力是多少？
（2）小华拉力的功率是多少？
（3）此过程中滑轮组的机械效率是多少？
10. （2022江苏泰州）如图，工人用动滑轮提升重为800N的物体，所用拉力为F，物体以0.2m/s的速度
匀速上升，此时动滑轮的机械效率为80%，不计绳重和摩擦。求：
（1）物体在10s内上升的高度；
（2）工人对绳端的拉力；
（3）当被提升的物重增大为1000N时，工人对绳端的拉力。
