2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第十九单元 生活用电
专题56 生活用电单元对点难题训练
考点1：家庭电路

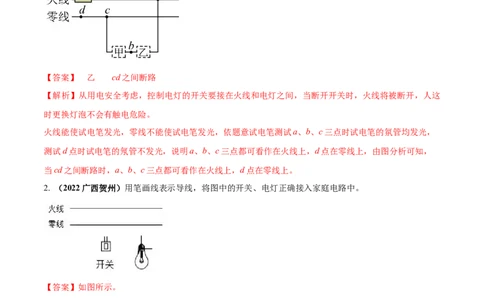

1. （2022黑龙江龙东）如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框__________中为开
关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c三点时试电笔的氛管均发光，测试d点时试电
笔的氖管不发光，则该电路的故障为____________________。
【答案】 乙 cd之间断路
【解析】从用电安全考虑，控制电灯的开关要接在火线和电灯之间，当断开开关时，火线将被断开，人这
时更换灯泡不会有触电危险。
火线能使试电笔发光，零线不能使试电笔发光，依题意试电笔测试a、b、c三点时试电笔的氛管均发光，
测试d点时试电笔的氖管不发光，说明a、b、c三点都可看作在火线上，d点在零线上，由图分析可知，
当cd之间断路时，a、b、c三点都可看作在火线上，d点在零线上。
2. （2022广西贺州）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。
【答案】如图所示。
【解析】家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯
泡的螺旋套；这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全。
开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套。3. （2022黑龙江牡丹江）如图所示，一款可设定温度的电热水杯，能将杯中水加热到需要的温度，其铭
牌如下表所示。电热水杯在额定电压下工作，将0.3L的水从25℃加热到55℃，用时2min20s。求：
产品名称 电热水杯
额定电压 220V
额定功率 300W
额定容量 0.3L
（1）水吸收的热量是多少？
（2）电热水杯消耗的电能是多少？
（3）电热水杯的热效率是多少？
【答案】（1） ；（2） ；（3）
【解析】（1）根据 得水的质量
根据 可得水吸收的热量是
（2）根据 得电热水杯消耗 电能
的

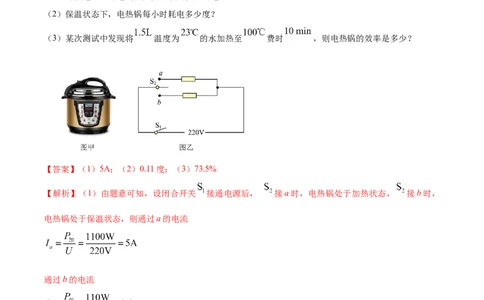

（3）根据 可得电热水杯的热效率4. （2022湖南湘西）某品牌电热锅的简化电路如图乙所示，闭合开关 接通电源后，可以转换触点开关
使电热锅处于加热或保温状态。设电源电压 ，电热锅加热功率 ，保温功率
，水的比热容 ，水的密度 。求：
（1）连接电热锅的电线至少要能承受多大的电流？
（2）保温状态下，电热锅每小时耗电多少度？
（3）某次测试中发现将 温度为 的水加热至 费时 ，则电热锅的效率是多少？
【答案】（1）5A；（2）0.11度；（3）73.5%
【解析】（1）由题意可知，设闭合开关 接通电源后， 接a时，电热锅处于加热状态， 接b时，
电热锅处于保温状态，则通过a的电流
通过b的电流
因为电热锅的电线与两电阻分别是串联的，所以，连接电热锅的电线至少要能承受5A电流；
（2）保温状态下，电热锅每小时耗电为
的
（3）根据题意，水 质量为水升高的温度
水吸收的热量是
电热锅加热10分钟消耗的电能为
则电饭锅的效率
5.（2021广东省）如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S 控制，压缩机M由开关
1
S 控制。根据题意，将图连接完整，并符合安全用电原则。
2
【答案】如图所示：
【解析】冰箱内照明灯和压缩机可以独立工作，所以是并联的，冰箱内照明灯由开关S 控制，压缩机M由
1
开关S 控制；为了用电的安全，开关应该接在火线与用电器之间；冰箱有金属外壳，其外壳要接地。
2
6.现代家庭电器化程度越来越高，用电安全是一个十分突出的问题，下表提供了一组人体电阻的数据：
测量项目 完全干燥时 出汗或潮湿时手与手之间的电阻 200Ω 5000Ω
手与脚之间的电阻 300Ω 8800Ω
手与塑料鞋底之间的电阻 800Ω 10000Ω
如图所示，用电器R接在电压为220V的电源上，消耗的电功率是1100W，电路中还有额定电流为10A的保
险丝，则：
（1）只有用电器R接入电路时，通过保险丝的电流是多大？
（2）一个潮湿的人，赤脚站在地面上，由于不小心，手接触了火线，发生触电事故，则通过人体的电流
是多少（上表电阻数据适用于人体）？并分析为什么保险丝不会熔断（即保险丝不能救人命）？
【答案】（1）5A（2）0.025A，发生触电时，通过人体的电流远小于保险丝
熔断电流（10A），即：人已触电，但保险丝未断，所以熔丝不会“救”人命．
【解析】（1）根据P=UI变形公式I=P/U就可以求解。
（2）手与脚之间的电阻可知，电压为220V,根据欧姆定律求出流经人体电流为0.025A，远远小于保险丝
的额定电流。所以保险丝不会熔断。
7.小明家的浴室新安装了一台可供取暖和照明的新型家用电器——浴霸。该浴霸的部分数据如表所示，其
简化电路图如图所示，图中L为照明灯，L、L 是两盏红外线取暖灯。求：（小数点后保留两位小数）
1 2
（1）该浴霸照明灯正常工作时，通过照明灯的电流是多少？
（2）断开开关S, 闭合开关S 和S,该浴霸取暖灯正常工作时，该电路的总电阻是多少？
1 2
（3）当L、 L、 L 都同时正常工作时，10min内浴霸消耗的电能是多少？
1 2
【答案】（1）0.27A （2）80.67Ω（3） 3.96×105J
【解析】（1）由P=UI得 I =P/ U =60W/220V=0.27A
（2）P =P+P=300W+300W=600W
总 1 2
由P =U 2/R 得 R = U2/P =（220V）2/600W=80.67Ω
总 总 总 总
（3） P′ =P+P+P=300W+300W+60W =660W
总 1 2 L
W = P′ t=660 W×10×60s=3.96×105J
总 总考点2：安全用电
1. （2022湖南邵阳）关于家庭电路和生活用电，下列做法符合安全用电常识的是（ ）
A. 湿手拔插头
B. 有金属外壳的家用电器，金属外壳必须接地
C. 随意靠近高压带电体
D. 用铜丝、铁丝代替保险丝
【答案】B
【解析】A．水容易导电，用湿手拔插头，会发生触电事故，故A不符合题意；
B．使用有金属外壳的家用电器，其外壳必须接地，防止用电器漏电时，出现触电现象，故B符合题意；
C．根据安全用电原则可知，不能靠近高压带电体，也不能接触低压带电体，故C不符合题意；
D．因为保险丝的熔点低、电阻率大，而铜丝、铁丝的电阻率小、熔点高，用铜丝、铁丝代替保险丝，电
流过大时不能切断电路，起不到保护作用，故D不符合题意。故选B。
2.（2022湖南怀化） 以下不符合安全用电原则的是（ ）
A. 检修电路前要切断电源
B. 多个大功率用电器工作时，可同时使用同一个插座
C. 冰箱金属外壳应接地使用
D. 使用试电笔辨别零线和火线时，手应接触笔尾金属体
【答案】B
【解析】A．为了确保安全，检修电路前要切断电源，避免接触到火线发生触电危险，故A不符合题意；
B．多个大功率用电器工作时，电路中总电阻过小，电流过大，容易引起保险丝烧断，也可能烧毁插座，
引发事故，因此不能多个大功率用电器同时使用同一个插座，故B符合题意；
C．外壳的电器漏电时，触摸到金属外壳容易触电，冰箱金属外壳应接地使用，可以把外壳和大地接通，
能避免发生触电事故，故C不符合题意；
D．使用试电笔辨别零线和火线时，手应接触笔尾金属体，使测电笔的笔尖、大电阻、氖管、笔尾金属体、
大地构成通路、氖管发光；手不能接触笔尖金属体，故D不符合题意。故选B。
3. （2022广西桂林）在如图所示的各场景中，符合安全用电要求的是（ ）A. 导线绝缘层破损
B. 同时使用大功率电器过多
C. 冰箱外壳接地
D. 双手同时分别接触火线和零线
【答案】C
【解析】A．导线绝缘层破损后，容易出现漏电现或短路，不符合安全用电要求，故A不符合题意；
B．同时使用大功率电器过多，功率过大会导致电路中的电流过大发热严重，容易引起火灾，不符合安全
用电要求，故B不符合题意；
C．冰箱外壳接地是为了防止外壳带电而发生触电现象，符合安全用电的要求，故C符合题意；
D．双手同时分别接触火线和零线会造成触电现象，不符合安全用电要求，故D不符合题意。
故选C。
4.（2021河北）如图所示的做法中符合安全用电原则的是（ ）
A. 用湿抹布擦发光的灯泡
B. 发现有人触电迅速切断电源
C. 用手指触碰插座的插孔
D. 多个大功率用电器同时用一个插座
【答案】B
【解析】A．用湿抹布擦发光的灯泡，水可以导电，有可能会造成触电事故，故A不符合题意；
B．发现有人触电时，应该立即切断电源，可防止救人时引发新的触电事故，故B符合题意；C．安全用电要求不接触低压带电体，不靠近高压带电体，故C不符合题意；
D．一个插线板供多个大功率用电器同时工作，易造成干路电流过大而发生过载，故D不符合题意。
5.（2021四川绵阳）如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作
用，下列分析正确的是（ ）
A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
【答案】A
【解析】当电路漏电时，漏电保护器能自动“跳闸”对人或电路起到保护作用；当电路中的电流过大时，
空气开关会断开电路。
A、当电灯电流过大时，与灯泡串联的空气开关③会跳闸，故A正确；
B、当插座漏电时，漏电保护器会断开电路，由于此时电路中的电流不会过大，所以空气开关①不会跳闸，
故B错误；
C、当空调电流过大时，空气开关②会跳闸，由于火线和零线的电流相同，所以漏电保护器不会切断电流，
故C错误；
D、空气开关跳闸，问题解决后闭合空气开关即可，不需要更换新的空气开关，故D错误。
