第 17 讲—生活用电
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用测电笔时，手不能接触笔上任何金属体
B．家庭电路中，插座和各用电器之间是并联的

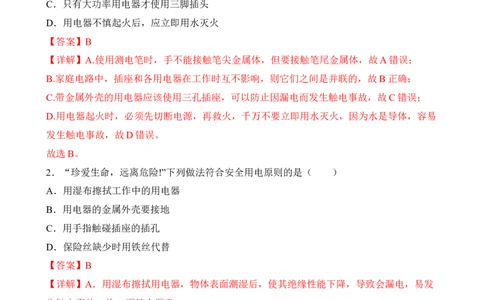

C．只有大功率用电器才使用三脚插头
D．用电器不慎起火后，应立即用水灭火
【答案】B
【详解】A.使用测电笔时，手不能接触笔尖金属体，但要接触笔尾金属体，故A错误；
B.家庭电路中，插座和各用电器在工作时互不影响，则它们之间是并联的，故B正确；
C.带金属外壳的用电器应该使用三孔插座，可以防止因漏电而发生触电事故，故C错误；
D.用电器起火时，必须先切断电源，再救火，千万不要立即用水灭火，因为水是导体，容易
发生触电事故，故D错误。
故选B。
2．“珍爱生命，远离危险!”下列做法符合安全用电原则的是（ ）
A．用湿布擦拭工作中的用电器
B．用电器的金属外壳要接地
C．用手指触碰插座的插孔
D．保险丝缺少时用铁丝代替
【答案】B
【详解】A．用湿布擦拭用电器，物体表面潮湿后，使其绝缘性能下降，导致会漏电，易发
生触电事故。故A不符合题意；
B．用电器金属外壳接地后，如果家用电器漏电，就会通过金属外壳导入大地，人接触金属
外壳就不会触电。故B符合题意；
C．用手指触碰插座的插孔，手指可能会接触火线，发生触电事故。故C不符合题意；
D．保险丝是用电阻率大熔点低的铅锑合金制成的，当电路中电流过大时能自动熔断切断电
路，从而起到保护电路的作用。用铁丝代替保险丝，在电路中电流过大时，不会自动熔断切
断电路，易发生火灾。故D不符合题意。
故选B。3．日常的生活经验告诉我们，家中的电灯、开关、彩色电视机、电冰箱等电器设备之间的
连接方式是（ ）
A．一定是并联 B．可以是串联，也可以是并联
C．一定是串联 D．电灯与开关应该是串联，彩色电视机与电冰箱应
该并联
【答案】D
【详解】家用电器只有并联在电路中，各家用电器才能正常工作，并且互不影响，因此电灯、
彩色电视机、电冰箱等电器等设备之间连接方式是并联；家庭电路中，为了有效控制电灯，
彩色电视机、电冰箱等用电器，开关和它们需要串联，故D符合题意，ABC不符合题意。
故选D。

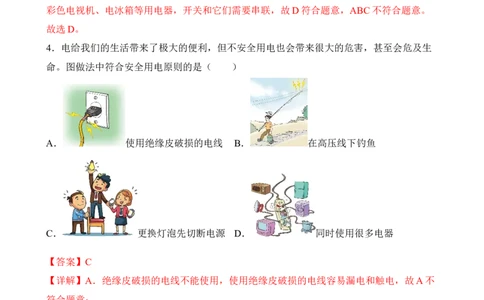

4．电给我们的生活带来了极大的便利，但不安全用电也会带来很大的危害，甚至会危及生
命。图做法中符合安全用电原则的是（ ）
A． 使用绝缘皮破损的电线 B． 在高压线下钓鱼
C． 更换灯泡先切断电源 D． 同时使用很多电器
【答案】C
【详解】A．绝缘皮破损的电线不能使用，使用绝缘皮破损的电线容易漏电和触电，故A不
符合题意；
B．在高压线下钓鱼，易发生高压电弧触电，故B不符合题意；
C．由于灯泡与火线相连，更换灯泡时一旦发生漏电，就将会出现触电事故，所以换灯泡时
应先切断电源，故C符合题意；
D．多个大功率用电器使用同一插座，通过插座的电流过大而引起火灾，故D不符合题意。
故选C。
5．下列有关安全用电的说法中，正确的是（ ）
A．功率为3000W的电烤箱不可以插在标有“220V 10A”的插板上使用B．开关应接在零线与用电器之间
C．更换灯泡或维修电器前不要断开电源
D．正在充电的电动车着火时直接浇水灭火
【答案】A
【详解】A．标有“220V 10A”的插板上，连接的用电器额定功率之和不应大于
故A正确；
B．把开关用在家庭电路中控制电路时，开关要接在火线上，当断开开关，可以切断火线，
避免触电事故的发生，故B错误；
C．更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，故C错误；
D．正在充电的电动车着火时，首先要断开电源，切不可用水直接浇灭，因为生活用水是导
体，会造成触电，故D错误。
故选A。

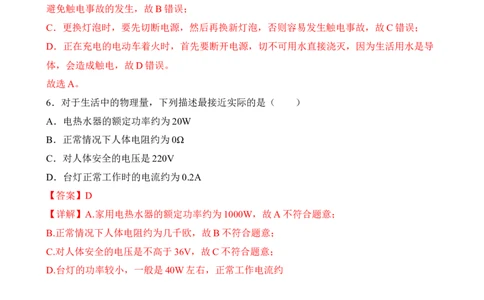

6．对于生活中的物理量，下列描述最接近实际的是（ ）
A．电热水器的额定功率约为20W
B．正常情况下人体电阻约为0Ω
C．对人体安全的电压是220V
D．台灯正常工作时的电流约为0.2A
【答案】D
【详解】A.家用电热水器的额定功率约为1000W，故A不符合题意；
B.正常情况下人体电阻约为几千欧，故B不符合题意；
C.对人体安全的电压是不高于36V，故C不符合题意；
D.台灯的功率较小，一般是40W左右，正常工作电流约
故D符合题意。
故选D。
7．如图所示，同学们正在进行“家庭电路”的实操训练。当节能台灯成功亮起、吹风机
“呼呼”响起的瞬间，同学们充满了喜悦感和成就感。下列说法不正确的是（ ）A．使用测电笔辨别火线与零线时，手指应接触笔尾金属体
B．在“家庭电路”中，节能台灯和吹风机是并联在一起的
C．节能台灯正常工作时，电能转化为光能的效率为100%
D．对“家庭电路”进行改造或连接时，应首先将电源切断

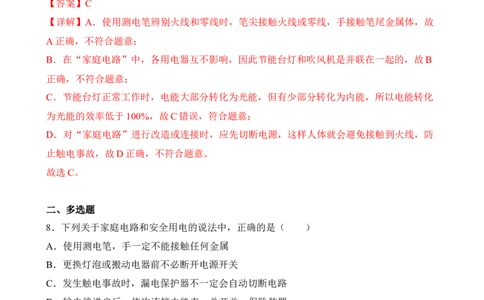

【答案】C
【详解】A．使用测电笔辨别火线和零线时，笔尖接触火线或零线，手接触笔尾金属体，故
A正确，不符合题意；
B．在“家庭电路”中，各用电器互不影响，因此节能台灯和吹风机是并联在一起的，故B
正确，不符合题意；
C．节能台灯正常工作时，电能大部分转化为光能，但有少部分转化为内能，所以电能转化
为光能的效率低于100%，故C错误，符合题意；
D．对“家庭电路”进行改造或连接时，应先切断电源，这样人体就会避免接触到火线，防
止触电事故，故D正确，不符合题意。
故选C。
二、多选题
8．下列关于家庭电路和安全用电的说法中，正确的是（ ）
A．使用测电笔，手一定不能接触任何金属
B．更换灯泡或搬动电器前不必断开电源开关
C．发生触电事故时，漏电保护器不一定会自动切断电路
D．输电线进户后，依次连接电能表、总开关、保险装置
【答案】CD
【详解】A．使用测电笔，手要接触测电笔的笔尾金属，构成闭合回路，故A错误；
B．更换灯泡或搬动电器前，为了避免发生触电现象，要先断开电源开关，故B错误；
C．当发生漏电现象时，漏电保护器会自动切断电路，发生触电事故时，漏电保护器不一定
会自动切断电路，故C正确；
D．输电线进户后，先连接电能表，再接总开关，最后接保险装置，故D正确。
故选CD。9．如图是某同学设计的部分家庭电路示意图，其中电器元件连接正确的是（ ）
A．空气开关 B．二孔插座 C．三孔插座 D．带开关的灯泡
【答案】ABC
【详解】A．空气开关是保险丝的升级替代品，装在干路上，在电路中电流过大时自动切断
电路。空气开关还有失压保护功能，故A正确；
B．两孔插座中，左孔与零线相连，右孔与火线相连，以便将用电器连入电路，故B正确；
C．三孔插座中，左孔与零线相连，右孔与火线相连，中间孔接地线，故C正确；
D．开关装在连接灯泡的零线上，当开关断开时，灯泡还与火线相连，接触灯泡会有触电危
险。故B错误。
故选ABC。
10．下列做法中不符合安全用电原则且可能对人造成危害的是（ ）
A．雷雨天，在户外撑伞用手机长时间打电话
B．出远门前，关闭家中电源
C．发现有人触电，可以用干燥木棍将电线挑开
D．在一个插排上同时使用多个大功率用电器
【答案】AD
【详解】A．雷雨天应避免使用手机通话，在户外撑伞用手机长时间打电话引来雷电，造成
触电事故，故A符合题意；
B．用电器长时间不用应断开电源，故出远门前，关闭家中电源，故B不符合题意；
C．如果发现有人触电，应用干燥的木棍将电线挑开，不能用手去拉触电的人，因为此时触
电的人还和火线接触，故C不符合题意；
D．在同一个插座上同时使用了多个大功率的用电器，会使干路中的电流过大，容易发生电
路火灾，故D符合题意。
故选AD。
三、填空题
11．教室中，照明电灯之间是______连接的（选填“串联”或“并联”）。教室内每多使用一盏照明电灯，照明电路的总电流____（选填“变大”、“不变”或“变小”）。
【答案】 并联 变大
【详解】[1]教室的照明灯的工作互不影响，所以照明电灯之间都是并联连接的。
[2]教室内的照明灯是并联的，工作互不影响，每多使用一盏照明电灯，电路中就多一条支
路，而且其它支路电流不受影响，根据并联电路电流规律可知，教室内每多使用一盏照明电
灯，照明电路的总电流都会变大。
12．如图所示，是一个电热驱蚊器。工作时，它与家庭电路中其它用电器是__________联，
它是利用电流的__________效应来工作的。
【答案】 并 热
【详解】[1]电热驱蚊器工作时，它与家庭电路中其它用电器都能够独立工作，所以它与家
庭电路中其它用电器是并联的。
[2]蚊香片放到电热驱蚊器的发热板上，发热板上的温度较高，会向蚊香片传递热量，蚊香
片的温度升高，故它是利用电流的热效应工作的。
13．学习完家庭电路后，圆圆在家里观察了家里的如图甲所示电能表，该表示数是
___________，同时在家里操作了试电笔，如图乙所示，它的作用是___________。
【答案】 1358.6kW·h 辨别火线与零线
【详解】[1]电能表方框中数字最后一位是小数，单位是kW·h。由图甲可知，电能表的示数
为1358.6kW·h。
[2]如图乙所示为试电笔，它的主要作用是用于辨别火线与零线， 能使氖管发光的是火线。
14．小南家的电能表如图所示，他家同时使用的用电器总功率不得超过___________W。若
关闭家中其它用电器，仅让“220V 1200W”的用电器正常工作2min观察到电能表转了120
圈，则电能表上的未知参数N为____________。【答案】 6600 3000
【详解】[1]根据电能表参数可以知道，这个电路中的最大电流不能超过30A，则这个电路中
能够同时工作的用电器的总功率最大为
[2]用电器消耗的电能为
设电路每消耗1度电，电能表铝盘转N圈，有
解得
N=3000
15．电工师傅常用一只标有“220V 40W”的灯泡L （检验灯泡）取代保险丝来检查新安装的
0
照明电路中每个支路的情况，该灯泡L 正常工作时的电阻为_______Ω。如图所示。当只闭
0
合S、S 时，如果L 短路，则灯L ________（选填“正常发光”“不亮”或“较暗”）；当
1 1 0
只闭合S、S 时，L 和L 都呈暗红色，说明L ________（选填“短路”“断路”或“正
2 0 2 2
常”），当只闭合S、S 时，L 和L 都不亮，说明L ________（选填“短路”“断路”或
3 0 3 3
“正常”）。【答案】 1210 正常发光 正常 断路
【详解】[1]由于灯泡标有“220V 40W”，由 可知，L 的电阻
0
[2]当只闭合S、S 时，灯泡L 与灯泡L 串联在电路中，如果L 短路，则灯L 两端的电压为
1 1 0 1 0
220V，所以灯L 正常发光。
0
[3]当只闭合S、S 时，L 和L 都呈暗红色，说明两个灯泡分得的电压均小于220V，故不能
2 0 2
正常发光，反而说明L 所在的支路是正常的。
2
[4]当只闭合S、S 时，灯泡L 与灯泡L 串联在电路中，L 和L 都不亮，说明L 有故障，即
3 3 0 0 3 3
说明L 断路。
3
16．家庭电路中的电灯、电视机、电风扇等电器都是______联的，它们工作时互不影响。而
用电器和开关之间是________ 联的。
【答案】 并 串
【详解】[1]在家庭电路中，电灯、电视机、电风扇等电器工作时互不影响，所以它们都是
并联的。
[2]由于开关要控制用电器，所以开关与用电器之间是串联的。
17．验电器作用是检验物体是否带电，其原理是______。我们家中的照明灯和电冰箱是以
______的方式连接到电路中的。
【答案】 同种电荷互相排斥 并联
【详解】[1]验电器是用于验证物体是否带电的装置，其工作原理利用的是同种电荷相互排
斥。
[2]家中的照明灯和电冰箱工作时互不影响，故他们的连接方式是并联。
18．家庭装修中遇到导线不够长时，有的装修师傅把两根导线连接起来使用，但连接处往往
比别处更容易发热，加速老化，甚至引起火灾。这是因为与别处相比，连接处接触电阻较
_____，连接处发热这种现象叫电流 _____。
【答案】 大 热效应
【详解】[1][2]在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，导线连接处
与导线串联在电路中，通过它们的电流相等、通电时间相等，根据Q=I²Rt可知，连接处产
生的热量较多，往往比别处更容易发热，加速导线老化，甚至引起火灾；电流通过导体时产生热量，因此连接处发热这种现象叫电流热效应。
19．图甲所示的试电笔可辨别火线和零线，使氖管发光的是______（选填“火线”或“零
线”），小昊用测电笔检查家庭电路，电路乙中画“×”处表示该处断路，开关闭合后，用试
电笔测试电路中的A点，试电笔氖管______（选填“会”或“不会”）发光。
【答案】 火线 会
【详解】[1]笔体中有一氖泡，测试时如果氖泡发光，说明导线有电或为通路的火线。
[2]从图中可以看出，零线开路了，开关闭合后，用试电笔测试电路中的A点，A点与火线
相连通，试电笔氖管会发光。
20．为节约用电，李峰总是随手关掉家中暂时不使用的用电器，每多关掉一个家用电器，家
庭电路中干路的电流_______（填“变大”、“变小”或“不变”）。
【答案】变小
【详解】家庭电路中各用电器之间的连接方式是并联，因家庭电路的电压不变，所以，每多
关闭一个家用电器，总电压不变，因电路中的总功率等于各用电器功率之和，所以，每多关
闭一个家用电器，电路的总功率变小，由P=UI有 ，可知电路中的总电流即干路电流变
小。
四、实验题
21．据《周礼》记载，早在西周时期，我国古人就发明了一种可以给食物保鲜的容器，叫冰
鉴。它的结构很简单，剖面示意图如图甲所示在外部容器内装入冰块，把要保鲜的食物放入
内部容器，利用冰块______（填物态变化名称）吸热的原理，达到给食物保鲜的目的。这也
是我国古代人民智慧的一种体现。随着科技的不断发展，现代制冷设备种类很多，其中电冰
箱已走进千家万户；
（1）如图乙所示，电冰箱的制冷原理是利用制冷剂在冰箱冷冻室和冷凝器的管子里循环，
把冰箱内的“热”搬运到冰箱外，起到制冷的作用。为了把冰箱中的“热”搬出去，制冷剂
需要在______（选填“冷冻室”或“冷凝器”）的管子中液化；（2）传统的电冰箱使用的制冷剂是氟利昂R12。这种制冷剂如果泄漏到大气中，会破坏大
气层中的臭氧层，一方面会导致太阳光中的______外线照射过强，容易引起皮肤癌，另一方
面会造成一定程度的环境问题。人们经过进一步研究采用新型物质作为冰箱的制冷剂，从而
缓解环境问题；
（3）小明研究自己家的电冰箱，发现电冰箱内有个照明灯，打开电冰箱门灯亮，关闭电冰
箱门灯不亮，而电动压缩机自动启动或停止工作不受打开或关闭电冰箱门的影响。由此他判
断电动压缩机和照明灯是______联的；
（4）小明了解电冰箱电路后，激发了设计电路的热情。他想设计一个多挡位电热毯的电路，
如图所示，R是电热毯用来加热的电热丝，R 是定值电阻（只起分压作用），当开关S分别
0
与触点1、2、3接触时，可实现“断电”、“睡眠（低温）”和“高温”的三种功能切换。
请在图中补全小明设计的电路；______
（5）小明思考上面设计的电路，觉得睡眠时持续通电浪费电能，联想到家庭电路提供的是
交流电，电流方向是周期性变化的，他打算增加一个电子元件连接到电路中，使电热丝通电、
断电交替进行，达到在睡眠挡位电热丝通电时间减半的目的，从而节约电能。请写出小明所
选用的是哪种电子元件如何连接到电路中的:______。这种方法是否可行，他将继续探索。
【答案】 熔化 冷凝器 紫外线 并
二极管【详解】[1]食物在低温环境下不容易变质，古人发明的食物保鲜容器内层装食物，外层装
冰块，当外层的冰块熔化时会吸热，降低食物的温度，从而达到保鲜的作用。
（1）[2]冰箱的冷冻室需要长期保持低温，所以制冷剂在冰箱冷冻室应是发生吸热，可以推
测制冷剂在冷冻室汽化吸热，在冷凝器中液化放热，从而达到将冰箱中的“热”搬出去的效
果。
（2）[3]臭氧层具有阻隔大部分紫外线的作用，当臭氧层被破坏，就会导致到达地球表面的
紫外线增多。
（3）[4]冰箱内电动压缩机和照明灯是独立工作的，说明两者不是串联的，因为串联电路中，
只要有其中一个用电器断开，与它串联的用电器也无法工作，所以电动压缩机和照明灯是并
联的。
（4）[5]电热毯要通过开关的连接实现三种功能，“断电”表示整个电路断开，电热丝未工
作；“睡眠”模式下通过电热丝的电流较小，可让R 和R串联，此时电路中总电阻较大，
0
电流较小，根据电功率推导式P=I2R可知，当R一定时，电流越小，电热丝的功率越小；
“高温”模式下通过电热丝的电流较大，可将电热丝单独接入电路，此时电路中总电阻较小，
电流较大，根据电功率推导式P=I2R可知，当R一定时，电流越大，电热丝的功率越大。根
据以上分析，可得出以下电路图：
当开关S连接触点1时为“断电”模式；当开关S连接触点2时为“睡眠”模式；当开关S
连接触点3时为“高温”模式。
（5）[6] 二极管具有单向导电性能， 即给二极管阳极和阴极加上正向电压时，二极管导通。
当给阳极和阴极加上反向电压时，二极管截止。 因此，二极管的导通和截止，则相当于开
关的接通与断开。家庭电路用的是交流电，电流方向会周期性变化，所以加上二极管之后可
以使电热丝通电、断电交替进行。
22．酷暑的傍晚，小聪打开空调后，发现台灯发光变暗，他猜想：开了空调，家用电器的总
功率增大，总电流变大，输电线上有电阻，“分走”的电压U＝IR变大，导致台灯两端的实
际电压变小，实际功率变小，台灯变暗，为了验证猜想是否正确，他把所有家用电器看做一
个整体，用不同规格的小灯泡来模拟这个整体，并用电压恒为3 V的电源，根据图所示的电
路进行了以下实验：
第1步：连接电路后闭合开关，读出电压表和电流表的示数，并记录在表格中．第2步：分别换接两个不同规格的小灯泡重复第1步操作；
第3步：计算小灯泡的电功率并记录在表格中.
灯泡 电压/V 电流/A 电功率/W
L 2.40 0.43 1.03
1
L 2.60 0.33 0.86
2
L 2.75 0.26 0.72
3
请你分析实验过程和数据后解答：
(1)由于每次实验小灯泡两端的电压都________电源电压(选填“大于”、“等于”或“小
于”)，从而验证了电路中导线等元件有________，会“分走”一部分电压；
(2)进一步分析可知，家用电器的总功率越大，其两端的电压就越________，这时并联在家
庭电路值的台灯就越暗；
(3)在实际生活中，解决“台灯发光变暗”的一种方法是尽量选择________的导线．
【答案】 小于 电阻 低 短而粗
【分析】（1）根据表格中的数据即可得出结论；
（2）家庭用电器都是并联，并联的越多，总电阻会越小，电路中的电流越大，这样会导致
输电线分担电压增多，导致用电器得到的电压减小，功率减小，据此即可解答；
（3）导线电阻与导线的材料、长度以及横截面积有关，据此即可解答．
【详解】（1）由电路图知道，电压表测量的是灯泡两端的电压，而分析实验数据知道，每
次实验，电压表的读数都小于电源电压，所以，说明电路中的导线及其他元件 “分走”了
一部分电压，表明它们也是有电阻的；
（2）在用电高峰期时，同时使用的用电器增多，由于并联后的总电阻变小，又因为用电器
与输电线串联，由欧姆定律可知，此时通过输电线的电流变大，分得的电压变大，而用电器
分得的电压减小，实际功率减小，所以灯泡变暗一些；
（3）当导线的材料一定时，导线越短、越粗，导线的电阻越小，由 知道，导线消耗
的电能越少，所以，为了解决“台灯发光变暗”，应选择短而粗的导线．【点睛】本题考查的是实验数据分析、串联电路的特点和欧姆定律的应用，解题的关键是根
据题中信息结合电路图进行实际分析．
五、计算题
23．如图中灯泡L标有“220V40W”，LED灯标有“220V5W”字样。
（1）请正确连接图中的家庭电路，使开关S闭合时，灯泡L和LED灯都能正常工作；开关
S断开时，灯泡L和LED灯都不工作。
（2）灯泡L正常工作时，通过灯丝的电流为多少？
（3）灯泡L正常工作时，灯丝的电阻为多少？
（4）灯泡L正常工作60s，消耗的电能是多少？
（5）小明说：“我发现5W的LED灯和40W灯泡正常工作时的亮度相当，所以5W的LED
灯比40W灯泡更省电。”小明的说法正确吗？请说出你的理由。
【答案】（1） ；（2）0.18A；（3）
1210Ω；（4）2400J；（5）见解析
【详解】解：（1）家庭电路中各个用电器并联，使开关S闭合时，灯泡L和LED灯都能正
常工作；开关S断开时，灯泡L和LED灯都不工作，开关控制整个电路，开关在干路中，
如图所示：
（2）灯泡L正常工作时，通过灯丝的电流为（3）灯泡L正常工作时，灯丝的电阻
（4）灯泡L正常工作60s，消耗的电能
（5）根据W=Pt，小明只是比较功率P，没有考虑时间因素t，所以不正确。
答：（1）如上图所示：
（2）灯泡L正常工作时，通过灯丝的电流为0.18A；
（3）灯泡L正常工作时，灯丝的电阻为1210Ω；
（4）灯泡L正常工作60s，消耗的电能是2400J；
（5）见解析。
24．赵阳同学有一个电热器，他不知道这个电热器的功率，他想利用家中的电能表进行测量，
他把家中其他电器都关闭，只让电热器工作，经过3 min他观察到电能表转了12 r，他家的
电能表上标有“220 V 10 A 300 r/(kW·h)”的字样．请你帮他完成下列问题：
（1）这个电热器消耗的电能是多少焦？
（2）这个电热器的功率是多少千瓦？
（3）如果他家里还有200 W的电视机一台、100 W的电冰箱一台、500 W的电饭煲一个及
40 W的电灯四盏，那么这些用电器能否同时使用？
【答案】（1）1.44×105J；（2）0.8 kW；（3）可以同时使用
【详解】解：（1）电能表转了12转消耗的电能
（2）该电热器的功率
（3）电能表允许的最大功率
P =UI=220V×10A=2200W
最大
电路中的总功率
P =200W+100W+500W+40W×4=960W
