第 14 讲—电压，电阻
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
一、单选题

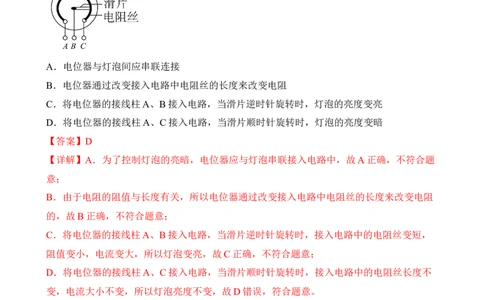

1．有一种叫电位器的变阻器的内部构造如图所示，图中A、B、C是三个接线柱。小明想用
电位器和灯泡制作一盏可调亮度的台灯。下列说法不正确的是（ ）
A．电位器与灯泡间应串联连接
B．电位器通过改变接入电路中电阻丝的长度来改变电阻
C．将电位器的接线柱A、B接入电路，当滑片逆时针旋转时，灯泡的亮度变亮
D．将电位器的接线柱A、C接入电路，当滑片顺时针旋转时，灯泡的亮度变暗
【答案】D
【详解】A．为了控制灯泡的亮暗，电位器应与灯泡串联接入电路中，故A正确，不符合题
意；
B．由于电阻的阻值与长度有关，所以电位器通过改变接入电路中电阻丝的长度来改变电阻
的，故B正确，不符合题意；
C．将电位器的接线柱A、B接入电路，当滑片逆时针旋转时，接入电路中的电阻丝变短，
阻值变小，电流变大，所以灯泡变亮，故C正确，不符合题意；
D．将电位器的接线柱A、C接入电路，当滑片顺时针旋转时，接入电路中的电阻丝长度不
变，电流大小不变，所以灯泡亮度不变，故D错误，符合题意。
故选D。
2．在柠檬上相隔一定距离分别插入铜片和铁片，就制成了“柠檬电池”。将铜片、铁片与
调零好的电压表相连，如图所示。下列说法错误的是（ ）A．铜片是柠檬电池的正极
B．“柠檬电池”的电压为0.6V
C．“柠檬电池”工作时将化学能转化为电能
D．“柠檬电池”形成通路后，电流将从铁片流入电压表
【答案】D
【详解】A．根据图示可知，与电压表正接线柱相连的为铜片，因此铜电极为正极，故A正
确，不符合题意；
B．由图知电压表接的量程为0~3V，分度值为0.1V，柠檬电池的电压为0.6V，故C正确，
不符合题意；
C．柠檬电池是将化学能转化为电能，故C正确，不符合题意；
D．柠檬电池形成通路后，电流从正极流向负极，即从铜片流入电压表，故D错误，符合题
意。
故选D。

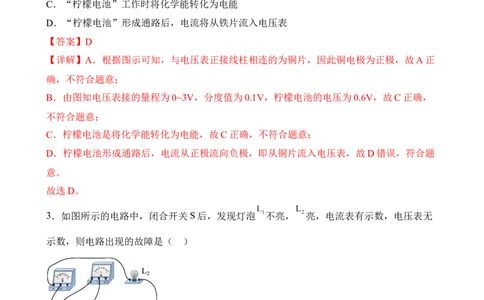

3．如图所示的电路中，闭合开关S后，发现灯泡 不亮， 亮，电流表有示数，电压表无
示数，则电路出现的故障是（ ）
A． 断路 B． 短路 C． 断路 D． 短路
【答案】B
【详解】AC．由电路图知道，灯泡L 与L 串联，电压表测量灯泡L 两端的电压；闭合开
1 2 1
关S，灯泡L 不亮，L 亮，电流表有示数，则说明电路是通路，不是断路，故AC错误；
1 2
BD．又因为电压表无示数，则说明与电压表并联的部分发生了短路，即L 被短路，故B正
1确，D错误。
故选B。

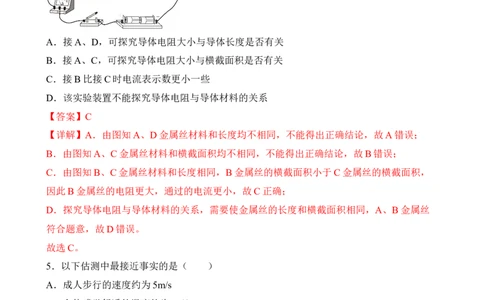

4．用如图所示的器材探究影响导体电阻大小的因素，分别选用A、B、C、D四根不同的金
属丝接入M、N两点之间，下列说法正确的是（ ）
A．接A、D，可探究导体电阻大小与导体长度是否有关
B．接A、C，可探究导体电阻大小与横截面积是否有关
C．接B比接C时电流表示数更小一些
D．该实验装置不能探究导体电阻与导体材料的关系
【答案】C
【详解】A．由图知A、D金属丝材料和长度均不相同，不能得出正确结论，故A错误；
B．由图知A、C金属丝材料和横截面积均不相同，不能得出正确结论，故B错误；
C．由图知B、C金属丝材料和长度相同，B金属丝的横截面积小于C金属丝的横截面积，
因此B金属丝的电阻更大，通过的电流更小，故C正确；
D．探究导体电阻与导体材料的关系，需要使金属丝的长度和横截面积相同，A、B金属丝
符合题意，故D错误。
故选C。
5．以下估测中最接近事实的是（ ）
A．成人步行的速度约为5m/s
B．人体感觉舒适的温度约为26℃
C．一元硬币的质量约为6kg
D．一节新干电池的电压为3V
【答案】B
【详解】A．成人步行的速度约为1.1m/s，故A不符合题意；
B．人体正常体温约为37℃，人体感觉舒适的温度约为25℃，故B符合题意；
C．一元硬币的质量约为6g，故C不符合题意；
D．一节新干电池的电压为1.5V，故D不符合题意。故选B。
6．如图所示，AC、DF分别是直径、长度均相同的铜导线和镍铬合金丝，B、E是各自的中
点。分别将AB、EF接入电路中，这是为了研究导体电阻与哪个因素的关系（ ）
A．电流 B．电压 C．材料 D．长度
【答案】C
【详解】由于AB和EF的长度、横截面积都相同，而材料不同，所以此时可以探究导体的
电阻与材料是否有关，故ABD不符合题意，C符合题意。
故选C。

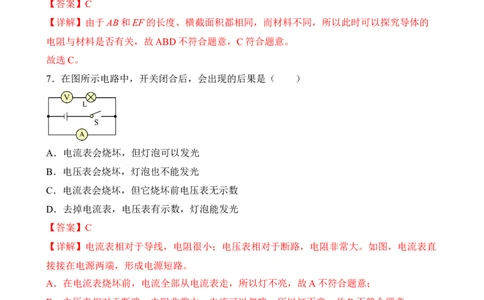

7．在图所示电路中，开关闭合后，会出现的后果是（ ）
A．电流表会烧坏，但灯泡可以发光
B．电压表会烧坏，灯泡也不能发光
C．电流表会烧坏，但它烧坏前电压表无示数
D．去掉电流表，电压表有示数，灯泡能发光
【答案】C
【详解】电流表相对于导线，电阻很小；电压表相对于断路，电阻非常大。如图，电流表直
接接在电源两端，形成电源短路。
A．在电流表烧坏前，电流全部从电流表走，所以灯不亮，故A不符合题意；
B．电压表相对于断路，电阻非常大，电流可以忽略，所以灯不亮，故B不符合题意；
C．由于电源短路，电流很大，所以电流表会烧坏，烧坏前，电压表测量的导线的电压，所
以没有示数，故C符合题意；
D．去掉电流表后，电压表和灯串联，电压表的示数约为电源电压，电流很小，灯不亮，故
D不符合题意。
故选C
8．图所示的滑动变阻器的接线方法在开关闭合前调节正确的是（ ）A． B．
C． D．
【答案】A
【详解】为了保护电路，闭合开关前滑动变阻器的阻值要调至最大。
A．由图可知，该图采用“一上一下”的接法，滑片在最左端，滑动变阻器接入电路的电阻
为最大，故A正确；
BD．由图可知，两图采用“一上一下”的接法，滑片均在最左端，此时滑动变阻器接入电
路的电阻均为0，故BD错误；
C．图中滑动变阻器下面的两个接线柱接入了电路，无法改变电阻的大小，故C错误。
故选A。
9．科技改变生活。如图所示的智能手表可以显示时间、体温、心率等信息，方便人们监测
身体状态。下列关于智能手表说法不正确的是（ ）
A．手表屏幕使用的发光二极管主要是半导体材料制成的
B．铜的导电性优于铁，所以更适合做内部的导线
C．橡胶表带是绝缘体，绝缘体和导体之间有绝对的界限
D．在给手表的蓄电池充电时，蓄电池相当于用电器
【答案】C
【详解】A．LED灯中的发光二极管具有单向导电性，主要是由半导体材料制成的，故A正
确，不符合题意；
B．铜和铁都是导体，相同条件下，铜的导电性优于铁，所以更适合做内部的导线，故B正
确，不符合题意；
C．导体和绝缘体没有绝对的界限，并且导体和绝缘体在一定条件下是可以相互转换的，故
C错误，符合题意；D．给手表的蓄电池充电时，蓄电池消耗电能，所以相当于用电器，故D正确，不符合题意。
故选C。
10．如图所示的电路中，关于电压表、电流表、灯泡的连接方式，下列说法正确的是
（ ）
A．两灯泡并联
B．电流表A 测通过L 的电流，电压表V 测L 两端的电压
1 1 2 2
C．电流表A 测干路电流，电流表A 测通过L 的电流
1 2 2
D．电压表V 测L 两端的电压，电压表V 测电路总电压，电压表V 测L 两端的电压
1 1 2 3 2
【答案】B
【详解】A．开关闭合后，电流只有一条路径，因此两灯泡的连接方式是串联，故A错误；
BC．电流表A 、A 串联在电路中，测串联电路的电流，由于串联电路中电流处处相等，则
1 2
两电流表都是测L 或L 的电流，电压表 V 测L 两端的电压，故B正确，C错误；
1 2 2 2
D．电压表V 并联在L 两端，测L 两端的电压，电压表V 并联在L 两端，测L 两端的电
1 1 1 2 2 2
压；电压表V 并联在L 和L 两端，测电路的总电压，故D错误。
3 1 2
故选B。
二、填空题
11．如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅
笔芯是______（选填“导体”、“半导体”或“绝缘体”）；固定夹子A，左右移动夹子
B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟______有关。【答案】 导体 长度
【详解】[1]用夹子将铅笔芯接入电路后，小灯泡亮，说明电路中有电流，是通路状态，因
此铅笔芯是导体。
[2]固定夹子A，左右移动夹子B，只是改变了铅笔芯接入电路的长度，小灯泡亮度变化，说
明电阻大小与长度有关。
12．如左图，闭合开关S，电压表V 测量的是___________（选填：“L”、 “R”或“电
1
源”）的电压；如右图，闭合开关S，电流表测量的是___________（“L ” 、“L ”或“干
1 2
路”）中的电流。
【答案】 L L
1
【详解】[1]如左图所示，闭合开关S，灯泡L与滑动变阻器R串联，电压表V 是与灯泡并
1
联，测量的是灯泡L两端的电压。
[2]如右图所示，闭合开关S，灯泡L 、L 并联，电流表在灯泡L 的支路上，即电流表测量
1 2 1
的是灯泡L 中的电流。
1
13．一段导体的电阻跟通过它的电流___________（选填“成正比”“成反比”或 “无
关”）；将这段导体均匀拉长，其电阻___________（选填“变大” “变小”或“不变”）。
【答案】 无关 变大
【详解】[1]电阻是导体的一种性质，其大小与导体中的电流大小无关。
[2]电阻的大小与导体的材料、长度和横截面积有关，同种导体，导体越长、横截面积越小，
电阻越大。将导体拉长，材料不变，长度变大，横截面积变小，所以它的电阻将变大。
14．现有横截面积相同的铜导线甲和乙，已知甲的长度较长，则甲的电阻___________乙的
电阻；将它们串联接在电路中，通过甲的电流___________通过乙的电流，（均选填“大
于”、“等于”或“小于”）。
【答案】 大于 等于
【详解】[1]电阻的大小与导体的长度、横截面积和材料有关，同种材料的导体，长度越长、
横截面积越小，导体的电阻越大。甲和乙两铜导线，横截面积相同，甲的长度较长，则甲的
电阻大于乙的电阻。
[2]将甲、乙两电阻串联接入电路，根据串联电路电流特点可知，通过甲的电流等于通过乙的电流。
15．一个电动机工作时，要求电源电压是6V。如果用干电池作电源，需要__________节
__________联起来。
【答案】 4 串
【详解】[1][2]由于干电池串联后的总电压等于串联干电池的电压之和，而干电池并联后的
总电压等于一节干电池两端的电压，因此需要串联使用，由于电源电压为6V，而每节干电
池电压为1.5V，所以需要串联的节数为
16．如图所示，在带负电的验电器A和不带电的验电器B中间连接一根不带电的杆，验电
器A的金属箔稍微合上了一些，验电器B的金属箔也张开了，此过程中：电流的方向是
_______（选填“从A到B”或“从B到A”），验电器A、B之间的杆是_______（选填“导
体”或“绝缘体”）。
【答案】 从B到A 导体
【详解】[1]验电器A带负电，将有部分电子从A转移到验电器B，电流方向规律为正电荷
定向移动的方向，与负电荷定向移动的方向相反，所以电流方向是从验电器B到验电器A。
[2]绝缘体不容易导电，电荷难以在两个验电器之间移动，验电器B的金属箔也张开了，表
明验电器A、B之间有电荷的转移，则连接杆一定是导体。
17．如图的电路中，灯L 标有“6V、0.5A”的字样，灯L 标有“3V、0.3A”的字样．该电路
1 2
长时间工作时只允许______灯正常发光，则该电路的电源电压不能超过______V。
【答案】 L 6.6
2
【详解】[1]由电路图可知，两灯泡串联，因串联电路中各处的电流相等，且该电路可以长
时间工作，所以能正常发光的灯泡为额定电流较小的灯L 。
2
[2]此时电路中的电流为因串联电路中总电阻等于各分电阻之和，所以此时的电源电压为
18．在如图所示的电路中，电源电压保持不变，灯L与电阻R的阻值相等。闭合开关S，电
路正常工作，电压表示数为U ，电流表示数为I 。过了一会儿，灯L熄灭，若电路中仅有一
0 0
处故障，且只发生在灯L或电阻R上。
（1）如果两个电表中只有一个电表的示数变大，该电表的示数为 _____，故障是_____；
（2）如果两个电表的示数均变大，可能对应的故障 _____。
【答案】 2U 电阻R断路 灯L短路
0
【详解】（1）[1][2]由图知，灯泡L与电阻R串联，电压表测R两端的电压，电流表测电路
中的电流；闭合开关S，由于灯L与电阻R的阻值相等，其分担的电压相等，根据串联电路
的电压规律可知，电源电压为2U ；灯L熄灭，且故障只能发生在灯L或电阻R上，则灯L
0
熄灭的原因可能有以下几种情况：电阻R断路，或灯泡L断路，或灯泡短路；如果电阻R断
路，此时电压表串联在电路中，由于电压表的电阻非常大，则此时电流表示数变小，几乎是
0，电压表相当于测电源电压，电压表示数会增大为2U ，即此时只有一个电表的示数变大；
0
由此可知，如果只有一个电表的示数变大，则故障是电阻R断路，电压表示数等于电源电压
2U 。
0
（2）[3]如果灯泡断路，则整个电路断路，此时电流表和电压表示数都变为0，即两个电表
的示数都变小了；如果灯泡短路，电路中总电阻变小，则电流表的示数增大，此时电路为电
阻R的简单电路，则电阻两端的电压等于电源电压，电压表示数为2U ，由于电源电压不变，
0
电阻变为原来的一半，根据欧姆定律可知，电流会变为原来的2倍，即电流表示数为2I ，
0
即两个电表的示数都变大；由此可知，如果两个电表的示数都变大，则故障是灯L短路。
19．闭合开关，判断电压表的测量对象：【答案】（1）L ；（2）V 测L 的电压，V 测电源电压；（3）V 测L 的电压，V 测电源
2 1 2 2 1 1 2
电压；（4）V测电源电压，V 测R 的电压，V 测R 电压
1 1 2 2
【详解】（1）[1]由下图可知，电压表并联在L 的两端，所以电压表测L 两端的电压。
2 2
（2）[2]由下图可知，电压表V 并联在L 的两端，所以V 测L 的电压，电压表V 并联在电
1 2 1 2 2
源两端，所以V 测电源电压。
2
（3）[3]由下图可知，电压表V 并联在L 的两端，所以V 测L 的电压，电压表V 并联在电
1 1 1 1 2
源两端，所以V 测电源电压。
2
（4）[4]由下图可知，电压表V并联在电源的两端，所以V测电源电压，电压表V 并联在
1
R 的两端，所以V 测R 的电压，电压表V 并联在R 的两端，所以V 测R 两端的电压。
1 1 1 2 2 2 220．读出下列测量工具的示数：温度计的分度值为______℃，读数是______℃；电压表的示
数是______V；电阻箱的调节范围是______Ω，此时的示数为______Ω。
【答案】 1 36 12.5 0~9999 3608
【详解】[1][2]由左图可知，温度计示数由下到上数字变大，故为零上，从“30”到“40”中
间有10格，每一格为1℃，则分度值为1℃，示数为36℃。
[3]由中间图可知，电压表选择的是0~15V量程，分度值为0.5V，示数为12.5V。
[4][5]由右图可知，电阻箱每一个旋钮对应的最大数字均为“9”，则最大量程为
9×1000Ω+9×100Ω+9×10Ω+9×1Ω=9999Ω
当旋钮对应数字均为“0”时，电阻箱的阻值为0，故电阻箱的调节范围是0~9999Ω。图中
“×1000”对应的数字是“3”，“×100”对应的数字是“6”，“×10”对应的数字是“0”，“×1”
对应的数字是“8”，此时电阻箱是示数为
3×1000Ω+6×100Ω+0×10Ω+8×1Ω=3608Ω
三、实验题
21．“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其
材料规格如下表所示。编号 材料 长度/m 横截面积/mm2 灯泡亮度
A 锰铜合金 0.5 0.8 亮
B 镍铬合金 0.5 0.8 较亮
C 镍铬合金 0.5 0.4 较暗
D 镍铬合金 1.0 0.4 暗
（1）实验中通过观察___________比较电阻丝电阻的大小，这种研究方法为___________；
（2）实验中还采用了一种常用的研究方法是___________；
（3）将编号为___________的电阻丝分别接入电路进行实验，可得出结论：导体的电阻大小
与导体的材料有关；
（4）将B、C电阻丝分别接入电路进行实验，可得出结论：导体的电阻与导体的
___________有关；
（5）将C、D电阻丝分别接入电路进行实验，其得到的实验结论被实际应用到了
___________（选填：电压表、电流表、滑动变阻器）的工作原理中；
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用___________代
替小灯泡完成实验。
【答案】 灯泡亮度 转换法 控制变量法 A、B 横截
面积 滑动变阻器 电流表
【详解】（1）[1][2]将不同的电阻丝接入电路，电路的电流大小不同，灯泡亮度不同，因此
实验中是通过观察灯泡亮度来比较电阻大小的，这种研究问题的方法叫做转换法。
（2）[3]影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个
因素的关系时，需控制其它因素不变，因此采用控制变量法的思想。
（3）[4]要探究导体的电阻与导体材料的关系，应控制长度和横截面积相同，而材料不同，
因此应将编号为A、B的电阻丝接入电路进行实验。
（4）[5]如果选用编号为B、C两根电阻丝进行实验，即此时的长度和材料相同，但横截面
积不同，故是为了验证导体的电阻与横截面积的关系。（5）[6]如果选用编号为C、D两根电阻丝进行实验，即此时的材料和横截面积相同，但长
度不同，从而得出结论：在材料和横截面积相同，导体长度越长，电阻越大，该结论被实际
应用到了滑动变阻器的工作原理中。
（6）[7]发现小灯泡的亮度变化不明显，则电路的电流变化较小；由于电流表能精确测量电
流的大小，所以可在电路中串联一个电流表代替小灯泡完成实验。
22．在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要__________根导线；实验中应选择规格__________
（相同/不同）的小灯泡；
（2）在测L 两端电压时，闭合开关，发现电压表示数为零，原因可能是__________（填出
1
一种即可）；
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L 两
2
端电压。她能否测出L 两端电压？__________，理由是__________；
2
（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：
串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：__________，改
进方法是__________。
UAB/V UBC/V UAC/V
2.4 1.4 3.8
【答案】 6 不同 L 断路 不能 正负接线柱反接
2
了 一次实验具有偶然性 更换规格不同的灯泡进行多次实验
【详解】（1）[1]由电路图可知，共需要导线6根导线。
[2]为了避免实验的偶然性，使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行
实验。
（2）[3]电压表示数为零，可能是电压表与电源没有连通，电路中出现了断路；若L 断路，
1
则电压表测量的电源电压，有示数；若L 断路，则电压表无示数。根据
2
可知，当与电压表并联部分的电阻为0时，电压表的示数也为0，故故障还可以是L 短路。
1（3）[4][5]测出L 两端的电压，A与电压表的正接线柱相连，小聪将与A点相连的导线改接
1
到C点，则会造成电流从负接线柱流入了，故小芳的办法不能测出L 两端电压。
2
（4）[6][7]本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有
偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验。
23．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如下表
编号 材料 长度/m 横截面积/mm2
镍铬合
A 0.5 0.5
金
镍铬合
B 1.0 0.5
金
镍铬合
C 0.5 1.0
金
锰铜合
D 1.0
金
（1）为了验证上述猜想，他们设计了如图所示的实验电路．在M、N之间分别接上不同的
导体，则通过观察______来比较导体电阻的大小，这里运用了______法；
（2）为了验证上述猜想①，应该选用编号为______的两根电阻丝分别接入电路进行实验；
（3）分别将A和C两电阻丝接入电路中M、N两点间，发现C接入电路时电流表示数较大，
由此可知：当材料和长度相同时，导体横截面积越______，电阻越大；
（4）为了探究电阻大小与导体材料的关系，导体D的长度应为______m。
【答案】 电流表示数 转换法 AB 小 0.5【详解】（1）[1][2]电阻是导体对电流的阻碍作用，在M、N之间分别接上不同的导体，则
通过观察电流表示数（灯亮暗）来比较导体电阻的大小，这里运用了转换法法。
（2）[3]要验证猜想①，根据控制变量法，探究导体的电阻与导体的长度有关时，应控制材
料和横截面积相同，长度不同，符合此要求的有AB两根电阻丝。
（3）[4]如果选用编号为AC两根电阻丝进行实验，AC两根电阻丝的材料和长度相同，只有
横截面积不同，C接入电路时电流表示数较大，由此可知：当材料和长度相同时，导体横截
面积越小，电阻越大。
（4）[5]为了探究电阻大小与导体材料的关系，应控制长度和横截面积相同，材料不同，故
导体D的长度应为0.5m。
24．六六同学和九儿同学学过欧姆定律后，再做探究“导体电阻大小与什么因素关系”的实
验。他们准备在图中的M、N两点间接入待研究的电阻丝，电源电压恒定，忽略灯丝电阻随
温度变化的影响，待用电阻丝的规格如下：
序号 材料 长度 横截面积
锰铜合金
1 L 2S
丝
镍铬合金
2 L S
丝
镍铬合金
3 L 2S
丝
镍铬合金
4 L 3S
丝
镍铬合金
5 2L S
丝
镍铬合金
6 3L S
丝
（1）当MN间所接入电阻丝的电阻逐渐变小时，电路中会出现的现象有：____________；
（2）他们想探究“电阻大小跟导体横截面积的关系”时，应选择序号为_________的三根电阻丝来探究；所得到的实验结论____________；
（3）六六和九儿想：在M和N之间接一块电压表，应该能探究电阻大小跟长度的定量关系。
为了完成他们的探究，请你帮助他们写出实验中需要收集的证据_________。
【答案】 灯泡变亮，电流表示数变大 2、3、4 见解析 见解
析
【详解】（1）[1]实验中根据灯泡亮度和电流表的示数大小比较电阻大小的，当MN间所接
入电阻丝时，发现灯泡变亮，电流表示数变大，说明电阻丝的阻值变小。
（2）[2][3]探究“电阻大小跟导体横截面积的关系”，保持材料和长度相同，横截面积不同，
选择2、3、4三根电阻丝进行探究，第4根电阻丝的横截面积最大，灯泡最亮，电流表示数
最大，说明电阻最小，可以得到在导体材料、长度一定时，横截面积越大，电阻越小。
（3）[4]将2、5、6电阻丝分别接入MN间，分别记录每根电阻丝的长度、电压表及对应电
流表的示数，根据欧姆定律得到接入电阻丝的阻值，对比分析电阻值跟长度的数量关系，即
可得出结论。
25．小明在做“探究影响导体电阻大小的因素”实验时，做出如下猜想：
猜想一：电阻可能与导体的长度有关；
猜想二：电阻可能与导体的横截面积有关；
猜想三：电阻可能与导体的材料有关。实验室提供了4根电阻丝，其规格、材料如下表所示：
编
材料 横截面积S/（mm2） 长度L/（m）
号
A 镍铬合金 1.0 0.25
B 镍铬合金 1.0 0.50
C 镍铬合金 2.0 0.25
D 锰铜合金 1.0 0.25
（1）小明设计了如图所示电路。为保护电路，最好在导线a、b间连接______（选填“导
线”或“定值电阻”）。在M、N之间分别接上不同导体，闭合开关，通过观察______来比较导体电阻大小；
（2）依次把M、N跟电阻丝A、C的两端连接，闭合开关，发现接电阻丝C时电流表的示数
较大。说明：其他条件一定时，导体的横截面积越大，电阻越______；
（3）依次把M、N跟电阻丝A、D的两端连接，可探究电阻与______的关系。实验时发现刚
闭合开关时电流表示数较大，过一会后电流表的示数变小，用手触摸电阻丝感觉电阻丝明显
发烫，这说明电阻受到了______影响；
（4）以上实验对比两根不同规格的电阻丝就得出结论的做法，你认为是否合理并说明理由。
______。
【答案】 定值电阻 电流表的示数 小 材料种
类 温度 见解析
【详解】（1）[1]为了保护电路，电路中的电流不易过大，所以实验前最好在导线a、b间连
接电阻。
[2]在M、N之间分别接上不同的导体，导体的电阻越大，电路中的电流越小，可以通过观察
电流表的示数来比较导体电阻的大小，这里用到了转换法。
（2）[3]分别将A和C两电阻丝接入电路中M、N两点间，导体A、C的材料与长度相同而
横截面积不同，可以探究导体的电阻与导体的横截面积的关系；
（3）[4][5]A和D两电阻丝相比， 横截面积相等、长度相等、材料的种类不同，故可探究
电阻与材料的种类的关系；电阻丝明显发烫，电路中电流变化了，说明电阻的大小受到温度
的影响。
（4）[6]对比两根不同规格的电阻丝就得出结论的做法有可能存在实验结果的偶然性，不具
有普遍规律，应该多选几组材料进行多组实验，这样才能排除实验结果的偶然性。
四、计算题
26．如图所示，电源电压由2节干电池组成，闭合开关时，电压表示数V 为2伏，则：
1
（1）求：电源电压U和电压表V 示数；
2
（2）若灯L 和灯L 两端电压分别为U 和U ，求：U 和U 分别为多少伏？
1 2 1 2 1 2【答案】（1）3V，3V；（2）1V，2V
【详解】解：（1）如图所示，L 与L 是串联，电压表V 测L 的电压，即 ；电压表
1 2 1 2
V 测电源电压。由电源是两节干电池串联而成的，则电源电压为
2
而电压表V 测电源电压，所以电压表V 的示数为
2 2
（2）由题意，L 的电压 ，根据串联电路中电压的规律 可得
2
所以U 和U 分别1V，2V。
1 2
答：（1）电源电压U和电压表V 示数分别为3V，3V；
2
（2）U 和U 分别为1V，2V。
1 2
27．如图示的电路中，电源电压保持不变。当开关S 断开、S 闭合时，电压表的示数为
1 2
4.5V；当开关S 闭合、S 断开时，电压表的示数为3V，求
1 2
（1）电源电压；
（2）L 和L 两端的电压。
1 2
【答案】（1）4.5V；（2）L 电压为3V，L 电压为1.5V
1 2
【详解】(1)当开关S 断开、S 闭合时，电压表测的是电源电压，则电压表示数即为电源电
1 2压，所以电源电压为4.5V。
(2)当开关S 闭合、S 断开时，电压表时测的L 的电压，因电压表示数为3V，所以L 两端电
1 2 1 1
压为3V，L 两端的电压为
2
答：(1)电源电压为4.5V；
(2)L 的电压为3V，L 的电压为1.5V。
1 2
28．如图所示的电路中，电阻R 的阻值为10Ω。闭合开关S，电流表A 的示数为0.3A，电
1 1
流表A的示数为0.5A，求:
（1）通过电阻R 的电流；
2
（2）电源电压；
（3）电阻R 的阻值。
2
【答案】（1）0.2A（2）3V（3）15Ω
【详解】(1)通过R 的电流：
2
I =I−I =0.5A−0.3A=0.2A；
2 1
(2)电源电压：
U=U =U =I R =0.3A×10Ω=3V；
2 1 1 1
(3)由欧姆定律可得R 的阻值：
2
R = =15Ω；
2
答：(1)通过R 的电流为0.2A；
2
(2)电源电压为3V；
(3)R 的阻值为15Ω。
2
29．如图A所示的电路，求：
（1）当S 闭合、S 断开时，甲、乙都是电流表，两电表指针位置如图B所示，此时电路中
1 2
的总电流为多少？通过电阻R 和R 的电流分别是多少；（要求有相关的分析及计算）
1 2
（2）当S 、S 都闭合时，甲、乙都是电压表，两电表指针位置如图C所示，此时电路中的
1 2总电压为多少？电阻R 和R 两端的电压分别是多少？（要求有相关的分析及计算）
1 2
【答案】（1）0.8A，0.64A，0.16A；（2）6V，4.8V，1.2V
【详解】解：（1）当S 闭合、S 断开时，甲、乙都是电流表，两电阻并联，乙测量的是总
1 2
电流，甲测量的是R 的电流。因为并联电路干路中的电流等于各支路电流之和，且两电流
2
表指针位置相同，电流表乙的示数应大于电流表甲的示数应，所以电流表乙所选量程为大量
程，分度值是0.1A，示数为
I=0.8A
电流表甲所选量程为小量程，分度值为0.02A，其示数为
I =0.16A
2
则通过R 的电流
1
（2）当S 、S 都闭合时，甲、乙都是电压表，两电阻串联，电压表乙测电阻R 两端的电压，
1 2 2
电压表甲测两电阻两端的总电压，因为串联电路两端的总电压等于各部分电路两端的电压之
和，且两电压表指针位置相同，所以电压表乙所选量程是0~3V，分度值是0.1V，电压表示
数为1.2V，即R 两端的电压为
2
U =1.2V
2
电压表甲所选量程是0~15V，分度值是0.5V，电压表示数是6V，即总电压为
U=6V
则电阻R 两端电压
1
答：（1）通过电阻R 和R 的电流分别是0.64A，0.16A；
1 2
（2）电阻R 和R 两端的电压分别是4.8V、1.2V。
1 2
30．如图所示的电路中，当开关S 、S 闭合，开关S 断开时，电压表的读数为2V；当开关
1 2 3
S 、S 闭合，开关S 断开时，电压表的读数为6V。求：
1 3 2
（1）R 两端的电压；
1
（2）电源电压。【答案】（1）2V；（2）6V
【详解】解：（1）由图知道，开关S 、S 闭合，开关S 断开时，两电阻串联，电压表测R
1 2 3 1
两端的电压，由于电压表的读数为2V，所以，R 两端的电压U =2V。
1 1
（2）当开关S 、S 闭合，开关S 断开时，两电阻还是串联在电路中，电压表测电源电压，
1 3 2
所以，电源电压是U=6V。
答：（1）R 两端的电压为2V；
1
（2）电源电压为6V。
