保密★启用前
第 16 讲—电功率
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
一、单选题

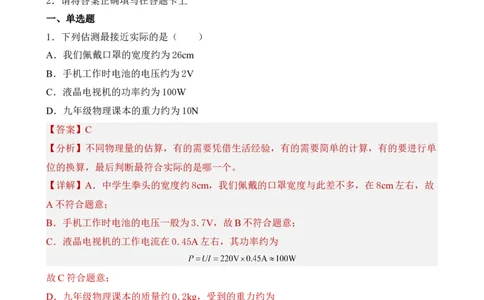

1．下列估测最接近实际的是（ ）
A．我们佩戴口罩的宽度约为26cm
B．手机工作时电池的电压约为2V
C．液晶电视机的功率约为100W
D．九年级物理课本的重力约为10N
【答案】C
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单
位的换算，最后判断最符合实际的是哪一个。
【详解】A．中学生拳头的宽度约8cm，我们佩戴的口罩宽度与此差不多，在8cm左右，故
A不符合题意；
B．手机工作时电池的电压一般为3.7V，故B不符合题意；
C．液晶电视机的工作电流在0.45A左右，其功率约为
故C符合题意；
D．九年级物理课本的质量约0.2kg，受到的重力约为
故D不符合题意。
故选C。
【点睛】物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好
物理，同时也能让物理更好地为生活服务。
2．如图电路中，电源电压保持不变，闭合开关S，各表均有示数。当滑动变阻器的滑片P
向向右移动时，下列说法中正确的是（ ）A．电流表A示数与电流表A 示数的差值不变
1
B．电压表V示数与电流表A示数的比值变大
C．电压表V示数与电流表A 示数的比值变小
1

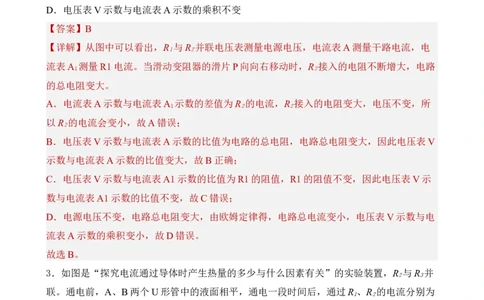

D．电压表V示数与电流表A示数的乘积不变
【答案】B
【详解】从图中可以看出，R 与R 并联电压表测量电源电压，电流表A测量干路电流，电
1 2
流表A 测量R1电流。当滑动变阻器的滑片P向向右移动时，R 接入的电阻不断增大，电路
1 2
的总电阻变大。
A．电流表A示数与电流表A 示数的差值为R 的电流，R 接入的电阻变大，电压不变，所
1 2 2
以R 的电流会变小，故A错误；
2
B．电压表V示数与电流表A示数的比值为电路的总电阻，电路总电阻变大，因此电压表V
示数与电流表A示数的比值变大，故B正确；
C．电压表V示数与电流表A1示数的比值为R1的阻值，R1的阻值不变，因此电压表V示
数与电流表A1示数的比值不变，故C错误；
D．电源电压不变，电路总电阻变大，由欧姆定律得，电路总电流变小，电压表V示数与电
流表A示数的乘积变小，故D错误。
故选B。
3．如图是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，R 与R 并
2 3
联。通电前，A、B两个U形管中的液面相平，通电一段时间后，通过R 、R 的电流分别为
1 2
I 、I ，则（ ）
1 2A．I >I ，A管中的液面高度差较大
1 2
B．I >I ，A管中的液面高度差较小
1 2
C．I =I ，A管中的液面高度差较大
1 2
D．I =I ，两管中的液面高度差相同
1 2
【答案】A
【详解】由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支
路电流之和，所以I1>I2；由Q=I2Rt可知，通电时间相同时，I1>I2，R1=R2=5Ω，所以左侧
甲电阻产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压
强与大气压的差值较大，A玻璃管液面高度差较大，故A符合题意，BCD不符合题意。
故选A。

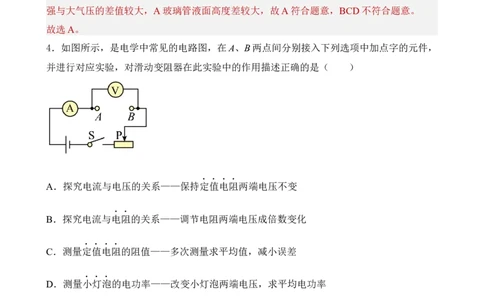

4．如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件，
并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（ ）
A．探究电流与电压的关系——保持定值电阻两端电压不变
B．探究电流与电阻的关系——调节电阻两端电压成倍数变化
C．测量定值电阻的阻值——多次测量求平均值，减小误差
D．测量小灯泡的电功率——改变小灯泡两端电压，求平均电功率
【答案】C
【详解】A．探究电流与电压的关系时，滑动变阻器的作用是保护电路和改变被测电阻两端
电压来分析比较电阻一定时，电流和电压之间的关系，故A错误；
B．探究电流与电阻的关系时，滑动变阻器的作用是保护电路和保持定值电阻两端电压不变，
得出电压一定时，电流与电阻之间的关系，故B错误；
C．测量导体的电阻时，通过改变滑动变阻器接入电路的阻值，从而改变了待测电阻两端的
电压和通过它的电流，可以多测几组数据，通过求平均值来减小误差，故C正确；D．在“伏安法”测小灯泡电功率的实验中，滑动变阻器的作用是：通过改变小灯泡两端的
实际电压与通过小灯泡的电流，可比较小灯泡亮度与灯泡的实际功率之间的关系；不同电压
时电功率不同，不可以求平均电功率，故D错误。
故选C。

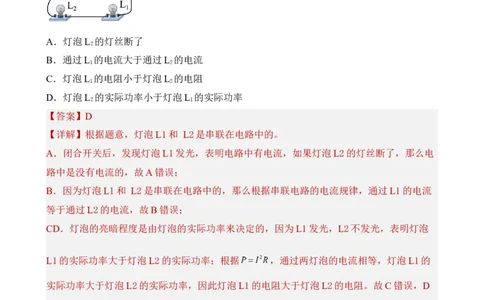

5．小美连接了如图所示的电路，闭合开关后，她发现灯泡L 发光，L 不发光，以下说法中
1 2
正确的是（ ）
A．灯泡L 的灯丝断了
2
B．通过L 的电流大于通过L 的电流
1 2
C．灯泡L 的电阻小于灯泡L 的电阻
1 2
D．灯泡L 的实际功率小于灯泡L 的实际功率
2 1
【答案】D
【详解】根据题意，灯泡L1和 L2是串联在电路中的。
A．闭合开关后，发现灯泡L1发光，表明电路中有电流，如果灯泡L2的灯丝断了，那么电
路中是没有电流的，故A错误；
B．因为灯泡L1和 L2是串联在电路中的，那么根据串联电路的电流规律，通过L1的电流
等于通过L2的电流，故B错误；
CD．灯泡的亮暗程度是由灯泡的实际功率来决定的，因为L1发光，L2不发光，表明灯泡
L1的实际功率大于灯泡L2的实际功率；根据 ，通过两灯泡的电流相等，灯泡L1的
实际功率大于灯泡L2的实际功率，因此灯泡L1的电阻大于灯泡L2的电阻。故C错误，D
正确。
故选D。
6．电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因
为（ ）
A．导线的电阻远小于电烙铁电热丝的电阻
B．导线的绝缘皮隔热
C．通过导线的电流小于通过电烙铁的电流
D．导线散热比电烙铁快【答案】A
【详解】电烙铁在使用时，电烙铁和铜导线串联，电流相等，通电时间相等，根据焦耳定律
可知，主要是电阻不同，导线的电阻远小于电烙铁电热丝的电阻，故BCD不符合题意，A
符合题意。
故选A。
7．下列物理量中，以科学家欧姆的名字作为单位的是（ ）
A．电流 B．电功 C．电阻 D．电功率
【答案】C
【详解】ABD．电功、电流、电功率的单位分别是焦耳、安培、瓦特，故ABD不符合题意；
C．电阻的单位是欧姆，C符合题意。
故选C。
8．下列说法正确的是（ ）
A．电压是使自由电荷定向移动形成电流的原因
B．电流做功越快的用电器，消耗的电能也一定越多
C．用丝绸摩擦过的玻璃棒带正电，说明玻璃棒对电子的束缚能力强
D．电阻是导体本身的特性，与通过导体的电流成反比，与导体两端的电压成正比
【答案】A
【详解】A．在闭合电路中，由于电压的作用，使得自由电荷定向移动，从而形成电流，故
A正确；
B．用电器消耗电能的多少不仅与电流做功的快慢有关，还与用电器的工作时间有关，故电
流做功越快的用电器，消耗的电能不一定越多，故B错误；
C．用丝绸摩擦过的玻璃棒失去电子带正电，说明玻璃棒对电子的束缚能力较弱，故C错误；
D．电阻是导体本身的一种属性，与导体两端的电压和通过导体的电流均无关，故D错误。
故选A。
二、填空题
9．如图所示,是小明家的电能表以及该表某月初、末的两次读数。由图可知，他家在该月消
耗的电能为_____kW•h，若电能表转盘在6min内转过300转，则用电器的总功率为
_____W。【答案】 90 1000
【详解】[1] 由图知，小明家在该月消耗的电能
W=1377.6kW•h﹣1287.6kW•h=90kW•h
[2]电能表上标有3000r/kW·h，则转过300转，电路中消耗电能
用电器工作时间
用电器的功率
10．如图所示是家庭中常见调光台灯上的调光旋钮的内部电路，旋钮应与灯泡进行________
（选填“串联”或“并联”）。该台灯旋钮将AB接入电路中，顺时针旋转时灯泡的功率
________（选填“变大”或“变小”）。
【答案】 串联 变小
【详解】[1]要使得旋钮能控制通过灯泡电流的大小，旋钮应与灯泡串联。
[2]该台灯旋钮将AB接入电路中，顺时针旋转时，AB之间的长度变大，电阻变大，根据欧
姆定律可知，电路中的电流变小，通过灯泡的电流变小，灯泡的功率变小。
11．如图所示是小李家的电能表，她家所使用的用电器总功率不能超过___________W。将
一台额定功率为880W的电暖气单独接入电路中，正常工作30min，通过电暖气的电流是
___________A。【答案】 4400 4
【详解】[1]从电能表上可知允许通过的最大电流是20A，所以电能表允许接的用电器的最
大总电功率
P =UI =220V×20A=4400W
最大 最大
[2]由P=UI可得，通过电暖气的电流
12．某同学利用标有“6V 6W”的灯泡L 和“6V 3W”的灯泡L 进行实验，通过灯泡L 和
1 2 1
L 的电流随两端电压变化关系的曲线如图所示。若将两灯并联接入电源电压为3V的电路中，
2
电路消耗的总功率________W。若将两灯串联接入电路，要使其中一只灯泡正常发光，另一
只灯泡不损坏，电路两端的电压为________V。
【答案】 3 8
【详解】[1]由图可知，若将两灯并联接入电源电压为3V的电路中，通过灯泡L 和L 的电
1 2
流分别为0.7A、0.3A，则干路电流为
则电路消耗的总功率为
[2]根据P=UI可知灯泡L 和L 正常工作时的电流分别为
1 2若将两灯串联接入电路，要使其中一只灯泡正常发光，则电路电流只能为灯泡L 正常工作
2
时的电流0.5A，由图乙可知，此时灯泡L 和L 正常工作时各自分得的实际电压为2V、
1 2
6V，则电源电压为
13．超导限流器是一种短路故障电流限制装置，它由超导元件和限流电阻并联组成，内部电
路如图甲中虚线框内所示。超导元件的电阻R 随电流I变化关系如图乙所示，限流电阻R ＝
1 2
12Ω，灯泡L上标有“6V 3W”字样。当电源电压为6V时，灯泡_____（选填“能”或“不
能”）正常发光；若电源电压仍为6V，当灯泡发生短路时，电流表的示数为_____A。
【答案】 能 1.1
【详解】[1]假设灯泡能正常发光，这时灯泡两端的电压是6V，流过灯泡的电流大小是
从图甲可以看到，超导元件和限流电阻是并联的，流过超导元件的电流肯定小于或等于
0.5A，这时从图乙可以看到，电阻R 的阻值大小是0，超导元件相当于一根导线，限流电阻
1
被短路，没有电流流过限流电阻，灯泡的电压大小是等于电源电压的大小，假设成立，所以
当电源电压为6V时，灯泡能正常发光。
[2]从图甲可以看到，当灯泡发生短路时，超导元件两端的电压是6V，这时从图乙可知，超
导元件对应的电流大小是0.6A，电阻大小是10Ω；根据欧姆定律可知，流过限流电阻的电
流大小是
根据并联电路的电流规律可知，电流表的示数是电流表的示数是 。
14．如图所示是小明家中电能表在，上月初和这月初的示数，则小明家上个月消耗了
______kW·h的电能；他家买了一款电饼铛，小明想利用秒表和电能表来测量该电饼铛的实
际功率，只让电饼铛单独工作，用秒表和电能表来测量该电饼铛的实际功率，只让电饼铛单
独工作，观察到1min内电能表的表盘转过36转，则电饼铛的实际功率为______W。
【答案】 101 1200
【详解】[1]小明家上月消耗的电能为
633.5kW·h﹣532.5kW·h＝101kW·h
[2]电饼铛消耗的电能为
电饼铛的实际功率为
15．如图所示的电路中，电源电压保持不变，灯L 标有“3V 1.2W”、灯L 标有“3V
1 2
0.9W”字样。先只闭合开关S ，灯L 正常发光；再闭合开关S ，电压表示数___________
1 1 2
（选填“变大”“变小”或“不变”），电流表应选择___________（选填“0~0.6A”或“
”）的量程。
【答案】 不变【详解】[1]由灯泡规格可知两灯泡的额定电压都为3V，由图知，先只闭合开关S ，灯L
1 1
正常发光，电路是灯泡L 的基本电路，灯泡正常发光，则电源电压等于灯泡L 的额定电压
1 1
3V，电压表的示数为3V；再闭合开关S ，两只灯泡并联，电流表测干路电流，电压表测灯
2
泡L 两端的电压，并联电路各支路两端电压相等，所以灯泡两端的电压仍为电源电压3V不
1
变，即电压表的示数为3V，故电压表示数不变。
[2]此时两灯泡两端的电压都为额定电压，则通过灯泡L 的电流
1
通过灯泡L 的电流
2
并联电路干路电流等于各支路电流之和，此时通过干路的电流
所以电流表选择0~3A的量程接入电路。
16．电阻R 和R 的阻值之比为1∶2，若将它们串联在电路中，它们两端的电压之比为
1 2
_____；若将它们并联在电路中，相同时间内消耗的电能之比为 _____。
【答案】 1∶2 2∶1
【详解】[1]因为串联电路电流处处相等，所以将它们串联在电路中时，通过它们的电流相
等，由 可知，此时它们两端的电压之比
[2]因为并联电路中各支路两端的电压相等，所以将它们并联在电路中，它们两端的电压相
等，此时相同时间内两电阻消耗的电能之比
17．如图所示，电源电压恒定不变，已知R ∶R =2∶3，如果闭合开关S，则它们两端的电
1 2
压之比U ∶U =______；如果通电1min，电流通过它们产生的热量之比Q ∶Q =______。
1 2 1 2
【答案】 2∶3 2∶3【详解】[1][2]由图可知，两电阻串联，根据分压原理可知
通电1min，电流通过它们产生的热量之比
18．某饮水机上标有“220V制热550W”的字样，发热部件正常工作时的功率为
________W。饮水机加热一段时间，插座线会变热，这是电流通过导体时产生的________效
应。
【答案】 550 热
【详解】[1]由饮水机上的标志可知，饮水机的额定功率为550W，即正常时的功率为
550W。
[2]饮水机工作的过程中，插座线中也有电流通过，电流通过导体时会产生热量，使导体发
热，这就是电流的热效应。
三、作图题
19．图是一位同学为测量小灯泡的功率所连的电路。这个电路有什么错误或不妥之处？应该
怎样纠正？请你画出正确的电路图。
【答案】
【详解】由实物图可知错误之处是：滑动变阻器接成两个下接线柱了，应改接成“一上一
下”的连接方式；电源电压为3V，小灯泡的电阻约为10Ω左右，电路中的最大电流
不妥之处是：电流表的量程选大了，应改接0~0.6A的量程，实物图与电路图如图20．在图中，将电池、电流表、电压表三个元件符号正确填进电路的空白处，要求开关S闭
合后：
（1）电流方向如图所示；
（2）移动滑动变阻器的滑片P，小灯泡L变亮时，电流表示数变大，电压表示数变大。
【答案】
【详解】由电路图可知，左右两个位置分别与灯泡和变阻器串联，所以左右两个位置不可能
是电压表，则电压表应在中间的位置；移动滑动变阻器的滑片P，小灯L变亮时，由
可知，灯泡两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两
端的电压变小，由实际上电压表的示数变大，电压表应并联在灯泡两端，即左侧的位置应该
是电流表，故右侧的位置应该是电源，由电流的方向可知，电源的正极朝上，如下图所示：
四、实验题
21．小明利用图甲所示的电路测量额定电压为2.5V的小灯泡L的额定功率。（1）图甲中有一根线连接错误，请在这根线上打“×”，并在图中改正；( )
（2）改正电路后，闭合开关，移动滑片P至某位置时，电压表示数为2V，为测额定功率，
应将滑片P向______（选填“A”或“B”）端移动，当小灯泡L正常发光时，电流表示数
如图乙所示，为______A，则小灯泡L的额定功率为______W。实际测量时，电压表有示数，
电流表无示数，灯泡L不亮，则可能的故障是______；
（3）小明从图甲中的器材、若干开关及导线中，选择合适器材，连成了图丙所示的电路，
利用小灯泡L的额定电压和额定电流，测出了定值电阻R 的阻值（约为10Ω）。请在虚线框
x
内补上三个元件的符号，使电路完整，实验操作方便。( )
【答案】 A 0.3
0.75 灯泡L断路
【详解】（1）[1]图中滑动变阻器与定值电阻并联在了一起，且电压表串联在了电路中；实
验时，应将定值电阻与滑动变阻器串联，电流表串联在电路中，电压表并联在定值电阻两端，
故修改如图所示：（2）[2]改正电路后，闭合开关，移动滑片P至某位置时，电压表示数为2V，为测额定功
率，电压需增大到2.5V，故应减小滑动变阻器处的电阻，应将滑片P向A端移动。
[3]电流表的量程为0~0.6A，读数为0.3A。
[4]小灯泡L的额定功率为
P=UI=2.5V×0.3A=0.75W
[5]灯泡L不亮，电流表无示数，说明电路出现了断路，电压表有示数，说明电压表和电源
形成通路，则可能的故障是灯泡L断路。
（3）[6]由题知，要利用小灯泡L的额定电压和额定电流，测出定值电阻R 的阻值，可将
x
待测电阻与小灯泡并联，小灯泡正常发光两端电压即为待测电阻两端电压，再设法测出通过
它的电流，即可测出其阻值，结合题中所给电路结构，设计电路如下：
闭合开关S、S ，断开S ，此时小灯泡和待测电阻并联，电流表测通过小灯泡的电流；移动
1 2
滑动变阻器，使电流表示数为小灯泡的额定电流 ，此时小灯泡正常发光，其两端电压即
为其额定电压 ，根据并联电路电压特点可知，待测电阻两端电压也为 ；保持滑动变阻
器滑片位置不变，断开S 、闭合S ，此时电流表测通过小灯泡和待测电阻的总电流，记下电
1 2
流表示数 ，则通过待测电阻的电流为则R 的阻值为
x
22．在如图“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电源恒定电压为
4.5V。
（1）用笔画线代替导线，将电路（图甲）连接完整；______
（2）连接好电路闭合开关后，发现灯泡不亮，检查电路发现电压表、电流表均有示数，则
接下来的操作应该是______；
（3）问题解决后，移动滑动变阻器滑片，当电压表示数为2.3V时，为了让灯泡正常发光，
此时应将滑片向______（左/右）侧移动；
（4）当灯泡正常发光时，电流表示数如图乙所示，则小灯泡额定功率为______W；
（5）下表是实验中测量的几组数据
U/V 0.5 1.0 1.5 2.0 2.5 3.0
I/A 0.16 0.2 0.25 0.28 0.37
要完成上述表中数据测量，实验中滑动变阻器的总阻值至少为______Ω；
（6）小明打算只利用两电表来测量小灯泡的额定功率，他增加了一个阻值为10Ω的定值电
阻R 和两个开关，设计了如图丙所示电路，请将电阻R 、电流表和灯泡的符号填入丙图虚
0 0
线框中使其能完成实验。______
【答案】 向右调节滑动变阻器滑片 右 0.75 25Ω
【详解】（1）[1]
（2）[2]电流表有示数就说明通路，此时需要调节滑动变阻器滑片，看看灯泡亮度是否发生
改变。
（3）[3]灯泡的额定电压为2.5V，则要使灯泡现在的电压变大，滑动变阻器的电压应该变
小，则应向右移。
（4）[4]由图可知电流I=0.3A，则
P=UI=2.5Vx0.3A=0.75W
（5）[5]当灯泡的电压U=0.5V、I=0.16A时，滑动变阻器的电压最大U=4V，则
（6）[6]
23．小明同学选用如图甲所示的器材测量“小灯泡的额定电功率”，其中电源为两节新的干
电池，小灯泡额定电压为2.5V。(1)小明在开始实验前，检查电路时，发现有一根导线连接错误，请在错误导线上画“×”，
并用笔画线代替导线将其电路连接完整 ______ ；
(2)纠正电路连接的错误后，进行正确的实验操作，闭合开关，缓慢移动滑动变阻器的滑片，
发现电流表示数逐渐变大，小灯泡却始终不发光，电压表也无示数，则电路故障原因可能是
______ （正确写出一条即可）；
(3)排除故障后，闭合开关，移动变阻器滑片到某一位置时，电压表示数如图乙所示。为了
测量小灯泡的额定电功率，接下来的实验操作应是： ______ ；
(4)根据实验数据，小明作出了小灯泡的电流随电压变化的 图像，如图丙所示，则该小
灯泡的额定电功率为 ______ W；
(5)小明发现图丙中小灯泡的 图像是一条平滑的曲线，可知通过小灯泡的电流与其两端
电压不成正比，其原因是 ______ ；
(6)由于电流表与电压表本身都有一定电阻，对实验会产生一定的影响，因此利用由图甲改
正后的电路图来测量小灯泡的电功率，则所测得的电功率要比其真实的电功率 ______ （选
填“偏大”、“偏小”）。
【答案】
小灯泡短路 将变阻器的滑片向右移动，直至电压表的示数为2.5V，并记录电流表的示数 0.5 小灯泡的电阻随温度的升高而增大 偏大
【详解】(1)[1]用伏安法测小灯泡的电功率，电流表、小灯泡、滑动变阻应串联在电路中，
电压表测小灯泡的两端的电压，因小灯泡的额定电压为2.5V，则电压表的量程应选择0～
3V，由图知，电压表测的是变阻器和小灯泡两端的电压，故错误的导线是电压表3V接线柱
与变阻器右下接线柱相连的导线，应将电压表3V接线柱与小灯泡右接线柱相连，如下图所
示。
(2)[2]闭合开关，缓慢移动滑动变阻器的滑片，发现电流表示数逐渐变大，说明电路是通路，
小灯泡却始终不发光，电压表也无示数，说明小灯泡被短路了，故则电路故障原因可能是小
灯泡短路。
(3)[3]由乙图知，此时小灯泡两端的电压为2.2V，小于2.5V，说明滑动变阻器分得的电压
多了，即变阻器接入电路的阻值大了，故接下来的操作是：将变阻器的滑片向右移动，直至
电压表的示数为2.5V，并记录电流表示数。
(4)[4]由图丙知，当电压为2.5V时，通过小灯泡的电流为0.2A，则小灯泡的额定功率为
(5)[5]小明发现图丙中小灯泡的 图像是一条平滑的曲线，可知通过小灯泡的电流与其两
端电压不成正比，其原因是：小灯泡的电阻随温度的升高而增大。
(6)[6]因电压表与小灯泡并联，通过电压表的电流与通过小灯泡的电流之和等于电流表的示
数，由 知，所测得的电功率要比其真实的电功率偏大。
五、计算题
24．如图所示，电源电压恒定，电阻R 为20Ω，R 为16Ω，闭合开关S，电流表A 、A 的
1 2 1 2
示数分别为0.9A和0.5A。求：
（1）通过R 的电流和R 两端的电压；
1 1（2）通电20s电阻R 产生的电热。
2
【答案】（1）0.4A，8V；（2）80J
【详解】解：由电路图可知，两电阻并联，A 与R 串联，测通过R 的电流，A 在干路上，
2 2 2 1
测并联的总电流。
（1）电流表A 、A 的示数分别为0.9A和0.5A，根据并联电路电流的规律，通过R 的电流
1 2 1
由 可得，R 两端的电压
1
（2）根据并联电路电压的规律可知，R 两端的电压为8V，通电20s电阻R 产生的电热
2 2
答：（1）通过R 的电流为0.4A，R 两端的电压为8V；
1 1
（2）通电20s电阻R 产生的电热为80J。
2
25．如图电路中，电源电压为15V，电阻R 的阻值为10Ω，电压表、电流表量程分别选择
1
“0-15V”、“0-3A”，滑动变阻器R 上标有“1A”字样。开关S闭合后，电压表V的示
2
数为5V。求：
(1)此时通过电阻R 的电流。
1
(2)10s内电流对滑动变阻器R 做的功。
2
(3)移动滑动变阻器的滑片P，电路正常工作时，电源电压和电压表示数的比值最小为1.5，
求整个电路消耗电功率的最大值与最小值之比。
【答案】(1)1A；(2)50J；(3)2【详解】(1)由图知R 和R 串联，电压表测R 两端电压，由串联电路电压的特点知
1 2 2
根据欧姆定律得
(2)由串联分压 得 ，10s内电流对滑动变阻器做的功
(3)电源电压和电压表示数的比值最小为1.5，即
解得
根据串联分压及串联电路电压规律得 ，
当滑动变阻器阻值最小，即电流最大时，滑动变阻器上标有“1A”字样，所以可得
解得
根据串联分压及串联电路电压规律得 ， ，
所以整个电路消耗电功率的最大值与最小值之比为2。
答：(1)此时通过电阻R 的电流为1A；
1
(2)10s内电流对滑动变阻器做的功为50J；(3)整个电路消耗电功率的最大值与最小值之比为2。
26．接在家庭电路上的一盏灯在20min内消耗的电能是2.4×104J，求这盏灯的电功率和通
过灯丝的电流。
【答案】20W，0.91A
【详解】解：这盏灯的电功率
通过灯丝的电流
答：这盏灯的电功率20W，通过灯丝的电流0.91A。
