中考一轮复习知识点梳理与针对性分层训练
第17章《欧姆定律》
【知识点1、电流与电压和电阻的关系】

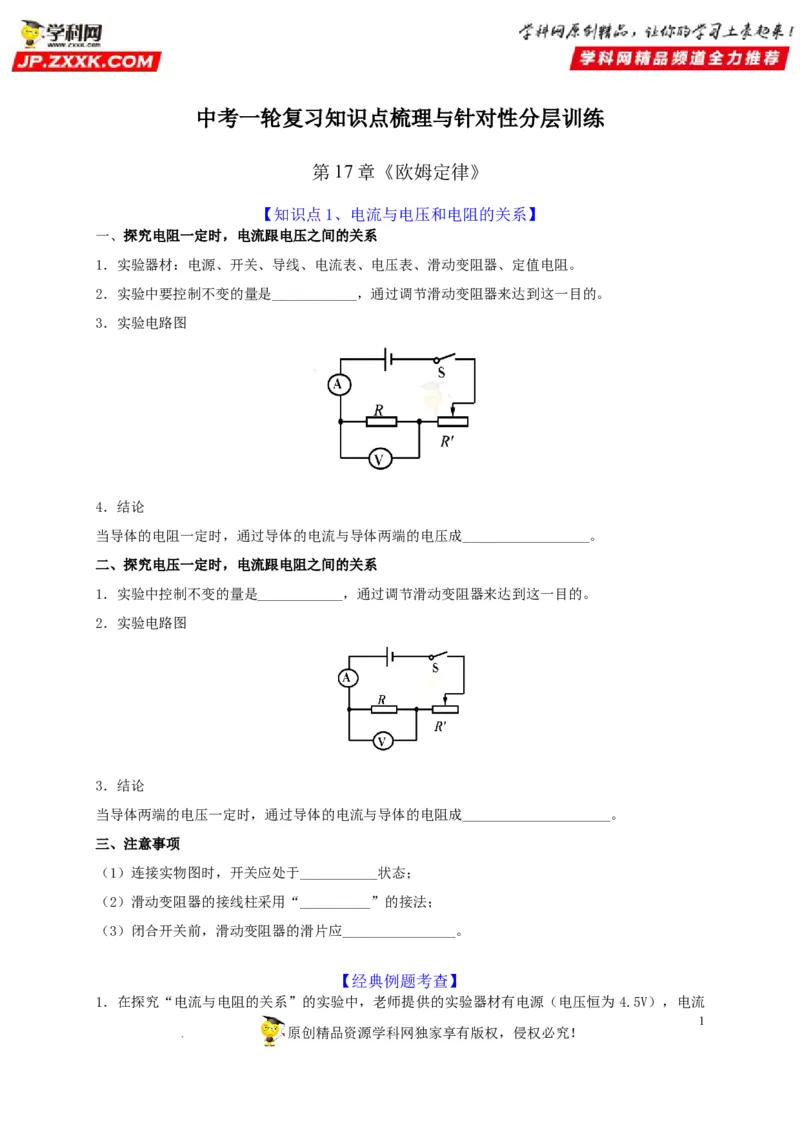

一、探究电阻一定时，电流跟电压之间的关系
1．实验器材：电源、开关、导线、电流表、电压表、滑动变阻器、定值电阻。
2．实验中要控制不变的量是____________，通过调节滑动变阻器来达到这一目的。
3．实验电路图
4．结论
当导体的电阻一定时，通过导体的电流与导体两端的电压成__________________。
二、探究电压一定时，电流跟电阻之间的关系
1．实验中控制不变的量是____________，通过调节滑动变阻器来达到这一目的。
2．实验电路图
3．结论
当导体两端的电压一定时，通过导体的电流与导体的电阻成_____________________。
三、注意事项
（1）连接实物图时，开关应处于___________状态；
（2）滑动变阻器的接线柱采用“__________”的接法；
（3）闭合开关前，滑动变阻器的滑片应________________。
【经典例题考查】

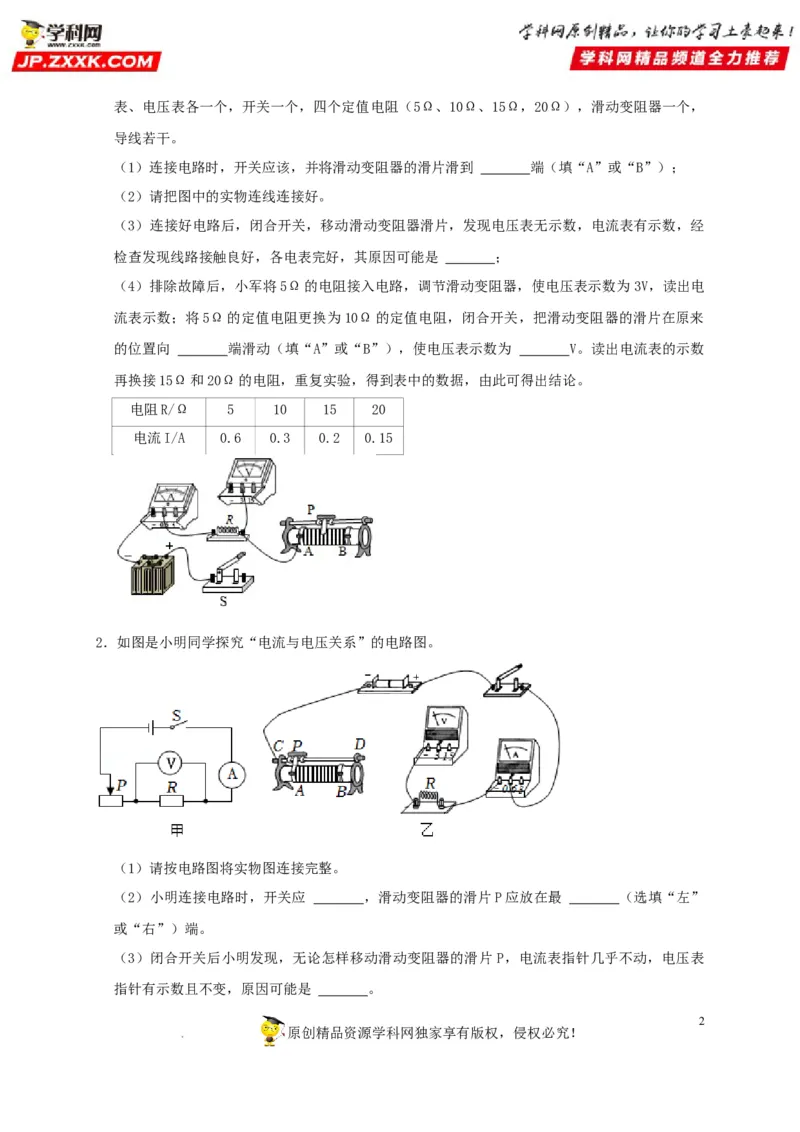

1．在探究“电流与电阻的关系”的实验中，老师提供的实验器材有电源（电压恒为 4.5V），电流
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω，20Ω），滑动变阻器一个，
导线若干。
（1）连接电路时，开关应该，并将滑动变阻器的滑片滑到 端（填“A”或“B”）；
（2）请把图中的实物连线连接好。
（3）连接好电路后，闭合开关，移动滑动变阻器滑片，发现电压表无示数，电流表有示数，经
检查发现线路接触良好，各电表完好，其原因可能是 ；

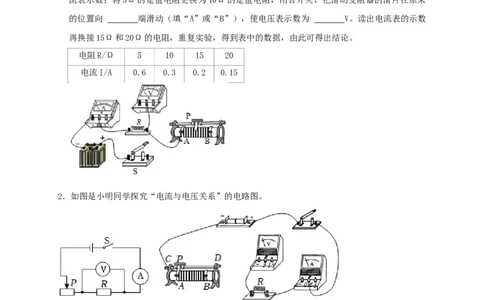

（4）排除故障后，小军将5Ω的电阻接入电路，调节滑动变阻器，使电压表示数为3V，读出电
流表示数；将5Ω的定值电阻更换为10Ω的定值电阻，闭合开关，把滑动变阻器的滑片在原来
的位置向 端滑动（填“A”或“B”），使电压表示数为 V。读出电流表的示数
再换接15Ω和20Ω的电阻，重复实验，得到表中的数据，由此可得出结论。
电阻R/Ω 5 10 15 20
电流I/A 0.6 0.3 0.2 0.15
2．如图是小明同学探究“电流与电压关系”的电路图。
（1）请按电路图将实物图连接完整。
（2）小明连接电路时，开关应 ，滑动变阻器的滑片P应放在最 （选填“左”
或“右”）端。
（3）闭合开关后小明发现，无论怎样移动滑动变阻器的滑片 P，电流表指针几乎不动，电压表
指针有示数且不变，原因可能是 。
2
原创精品资源学科网独家享有版权，侵权必究！

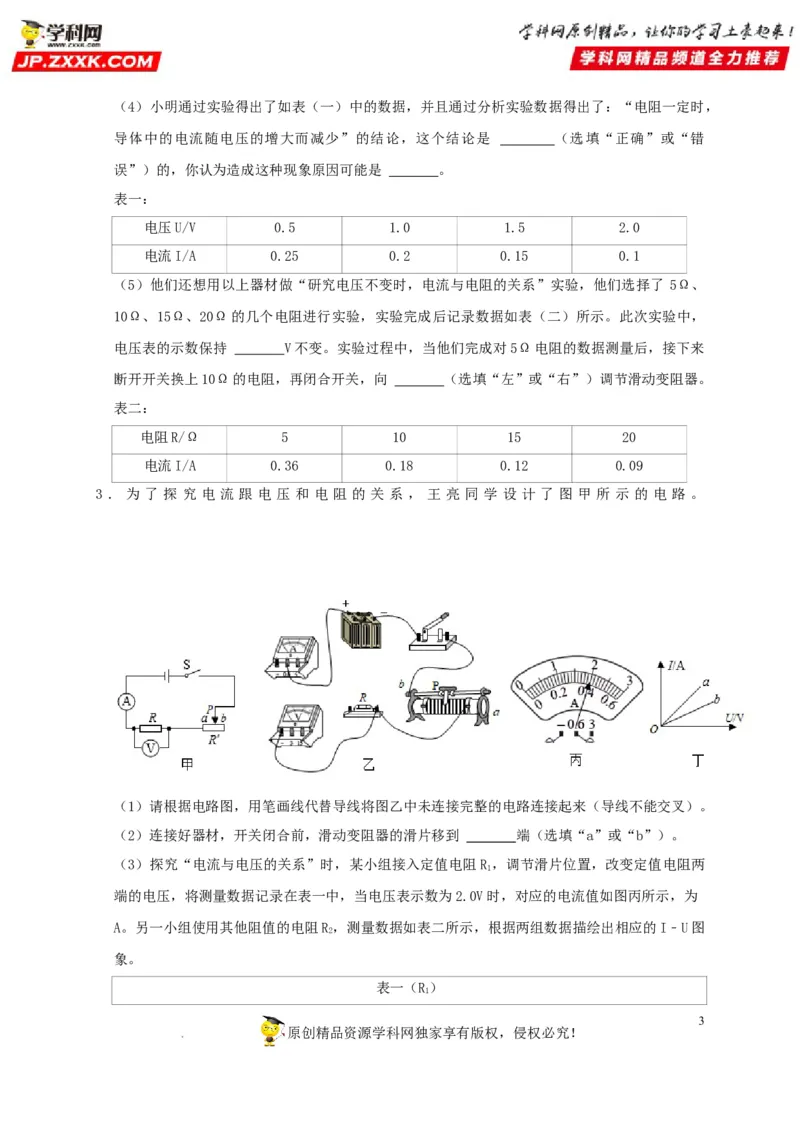

学科网（北京）股份有限公司（4）小明通过实验得出了如表（一）中的数据，并且通过分析实验数据得出了：“电阻一定时，
导体中的电流随电压的增大而减少”的结论，这个结论是 （选填“正确”或“错
误”）的，你认为造成这种现象原因可能是 。
表一：
电压U/V 0.5 1.0 1.5 2.0
电流I/A 0.25 0.2 0.15 0.1

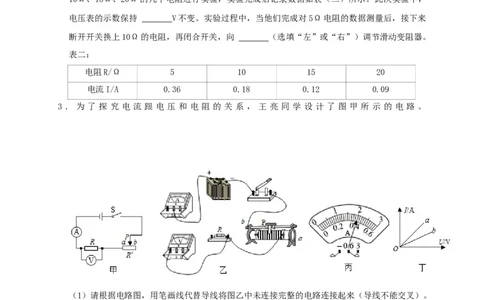

（5）他们还想用以上器材做“研究电压不变时，电流与电阻的关系”实验，他们选择了 5Ω、
10Ω、15Ω、20Ω的几个电阻进行实验，实验完成后记录数据如表（二）所示。此次实验中，
电压表的示数保持 V不变。实验过程中，当他们完成对5Ω电阻的数据测量后，接下来
断开开关换上10Ω的电阻，再闭合开关，向 （选填“左”或“右”）调节滑动变阻器。
表二：
电阻R/Ω 5 10 15 20
电流I/A 0.36 0.18 0.12 0.09
3 ． 为 了 探 究 电 流 跟 电 压 和 电 阻 的 关 系 ， 王 亮 同 学 设 计 了 图 甲 所 示 的 电 路 。
（1）请根据电路图，用笔画线代替导线将图乙中未连接完整的电路连接起来（导线不能交叉）。
（2）连接好器材，开关闭合前，滑动变阻器的滑片移到 端（选填“a”或“b”）。
（3）探究“电流与电压的关系”时，某小组接入定值电阻R ，调节滑片位置，改变定值电阻两
1
端的电压，将测量数据记录在表一中，当电压表示数为2.0V时，对应的电流值如图丙所示，为
A。另一小组使用其他阻值的电阻R，测量数据如表二所示，根据两组数据描绘出相应的I﹣U图
2
象。
表一（R）
1
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司U/V 1.0 2.0 3.0
I/A 0.20 0.60
表二（R）
2
U/V 0.8 1.6 2.6
I/A 0.08 0.16 0.26

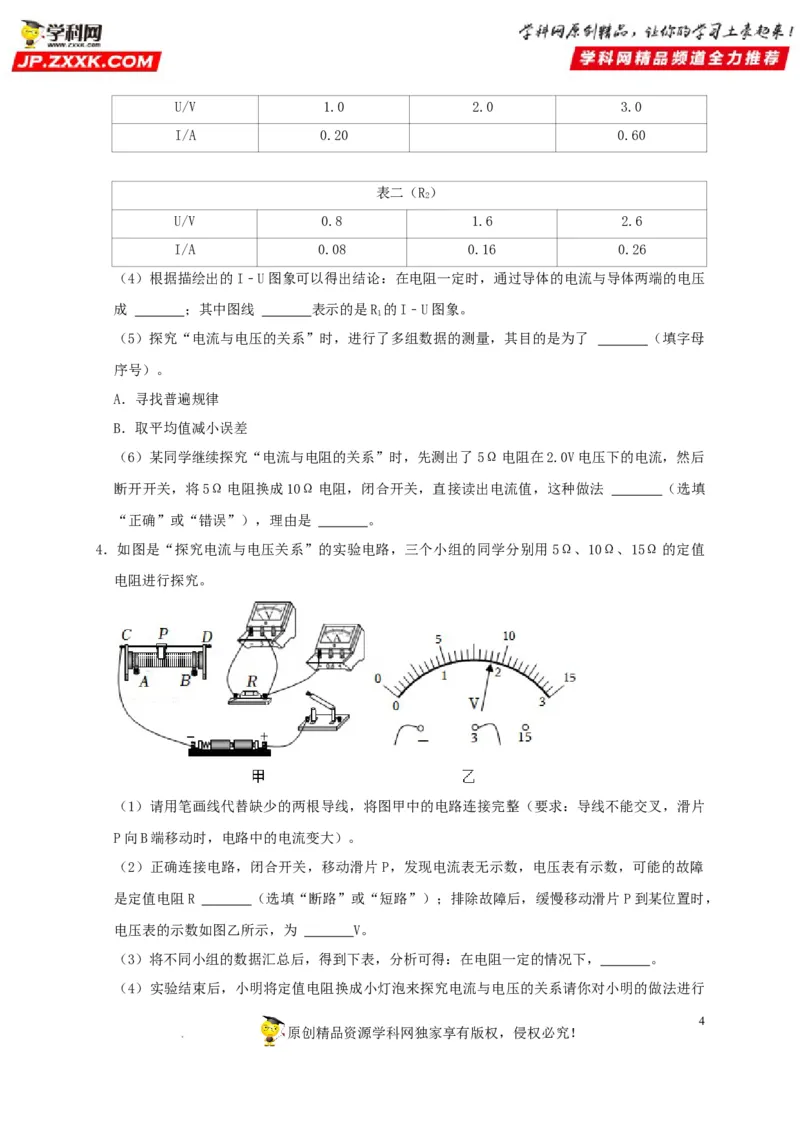

（4）根据描绘出的I﹣U图象可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压
成 ；其中图线 表示的是R 的I﹣U图象。
1

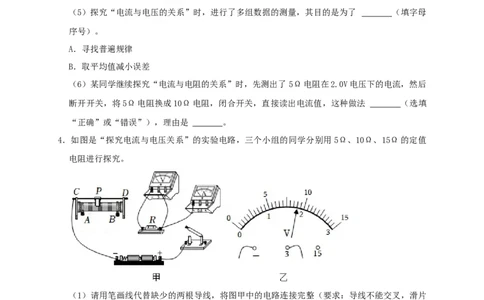

（5）探究“电流与电压的关系”时，进行了多组数据的测量，其目的是为了 （填字母
序号）。
A．寻找普遍规律
B．取平均值减小误差
（6）某同学继续探究“电流与电阻的关系”时，先测出了5Ω电阻在2.0V电压下的电流，然后
断开开关，将5Ω电阻换成10Ω电阻，闭合开关，直接读出电流值，这种做法 （选填
“正确”或“错误”），理由是 。
4．如图是“探究电流与电压关系”的实验电路，三个小组的同学分别用5Ω、10Ω、15Ω的定值
电阻进行探究。
（1）请用笔画线代替缺少的两根导线，将图甲中的电路连接完整（要求：导线不能交叉，滑片
P向B端移动时，电路中的电流变大）。
（2）正确连接电路，闭合开关，移动滑片P，发现电流表无示数，电压表有示数，可能的故障
是定值电阻R （选填“断路”或“短路”）；排除故障后，缓慢移动滑片P到某位置时，
电压表的示数如图乙所示，为 V。
（3）将不同小组的数据汇总后，得到下表，分析可得：在电阻一定的情况下， 。
（4）实验结束后，小明将定值电阻换成小灯泡来探究电流与电压的关系请你对小明的做法进行
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司评价： 。

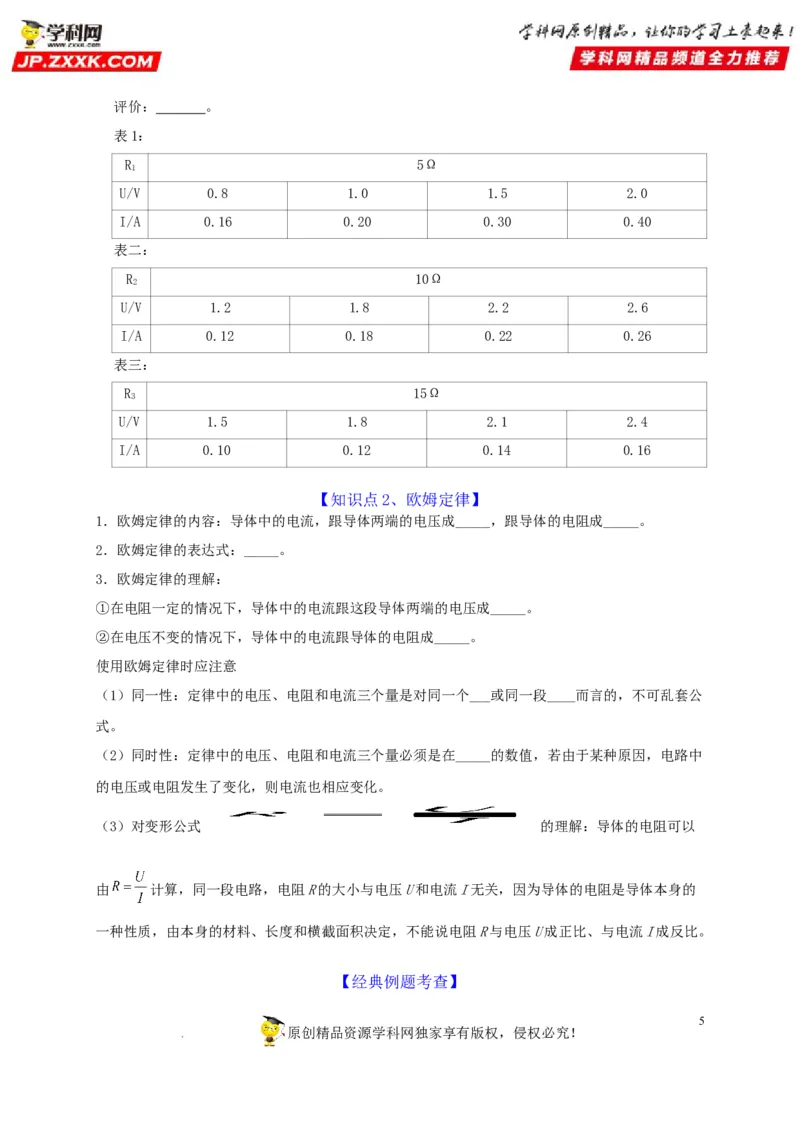

表1：
R 5Ω
1
U/V 0.8 1.0 1.5 2.0
I/A 0.16 0.20 0.30 0.40
表二：
R 10Ω
2
U/V 1.2 1.8 2.2 2.6
I/A 0.12 0.18 0.22 0.26
表三：
R 15Ω
3
U/V 1.5 1.8 2.1 2.4
I/A 0.10 0.12 0.14 0.16
【知识点2、欧姆定律】
1．欧姆定律的内容：导体中的电流，跟导体两端的电压成_____，跟导体的电阻成_____。
2．欧姆定律的表达式：_____。
3．欧姆定律的理解：
①在电阻一定的情况下，导体中的电流跟这段导体两端的电压成_____。
②在电压不变的情况下，导体中的电流跟导体的电阻成_____。
使用欧姆定律时应注意
（1）同一性：定律中的电压、电阻和电流三个量是对同一个___或同一段____而言的，不可乱套公
式。
（2）同时性：定律中的电压、电阻和电流三个量必须是在_____的数值，若由于某种原因，电路中
的电压或电阻发生了变化，则电流也相应变化。
（3）对变形公式 的理解：导体的电阻可以
由 计算，同一段电路，电阻R的大小与电压U和电流I无关，因为导体的电阻是导体本身的
一种性质，由本身的材料、长度和横截面积决定，不能说电阻R与电压U成正比、与电流I成反比。
【经典例题考查】
5
原创精品资源学科网独家享有版权，侵权必究！

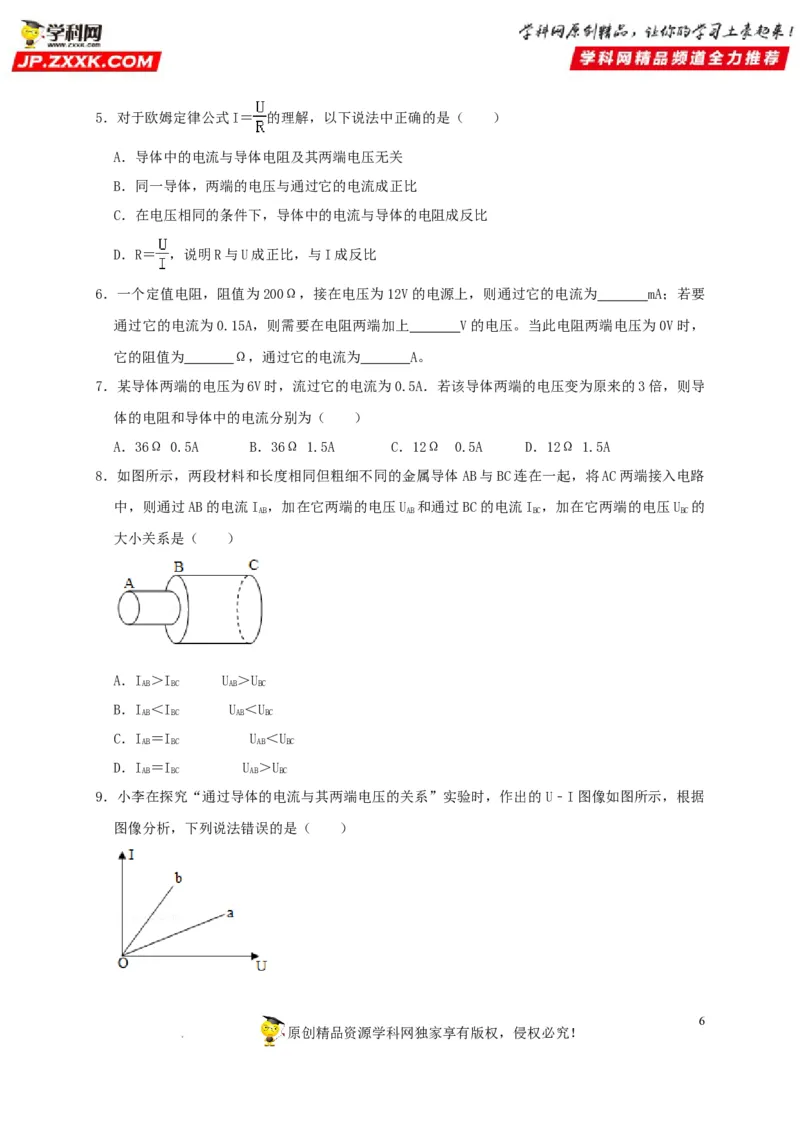

学科网（北京）股份有限公司5．对于欧姆定律公式I＝ 的理解，以下说法中正确的是（ ）
A．导体中的电流与导体电阻及其两端电压无关
B．同一导体，两端的电压与通过它的电流成正比
C．在电压相同的条件下，导体中的电流与导体的电阻成反比
D．R＝ ，说明R与U成正比，与I成反比
6．一个定值电阻，阻值为200Ω，接在电压为12V的电源上，则通过它的电流为 mA；若要
通过它的电流为0.15A，则需要在电阻两端加上 V的电压。当此电阻两端电压为0V时，
它的阻值为 Ω，通过它的电流为 A。
7．某导体两端的电压为6V时，流过它的电流为0.5A．若该导体两端的电压变为原来的3倍，则导
体的电阻和导体中的电流分别为（ ）
A．36Ω 0.5A B．36Ω 1.5A C．12Ω 0.5A D．12Ω 1.5A
8．如图所示，两段材料和长度相同但粗细不同的金属导体AB与BC连在一起，将AC两端接入电路
中，则通过AB的电流I ，加在它两端的电压U 和通过BC的电流I ，加在它两端的电压U 的
AB AB BC BC
大小关系是（ ）
A．I ＞I U ＞U
AB BC AB BC
B．I ＜I U ＜U
AB BC AB BC
C．I ＝I U ＜U
AB BC AB BC
D．I ＝I U ＞U
AB BC AB BC

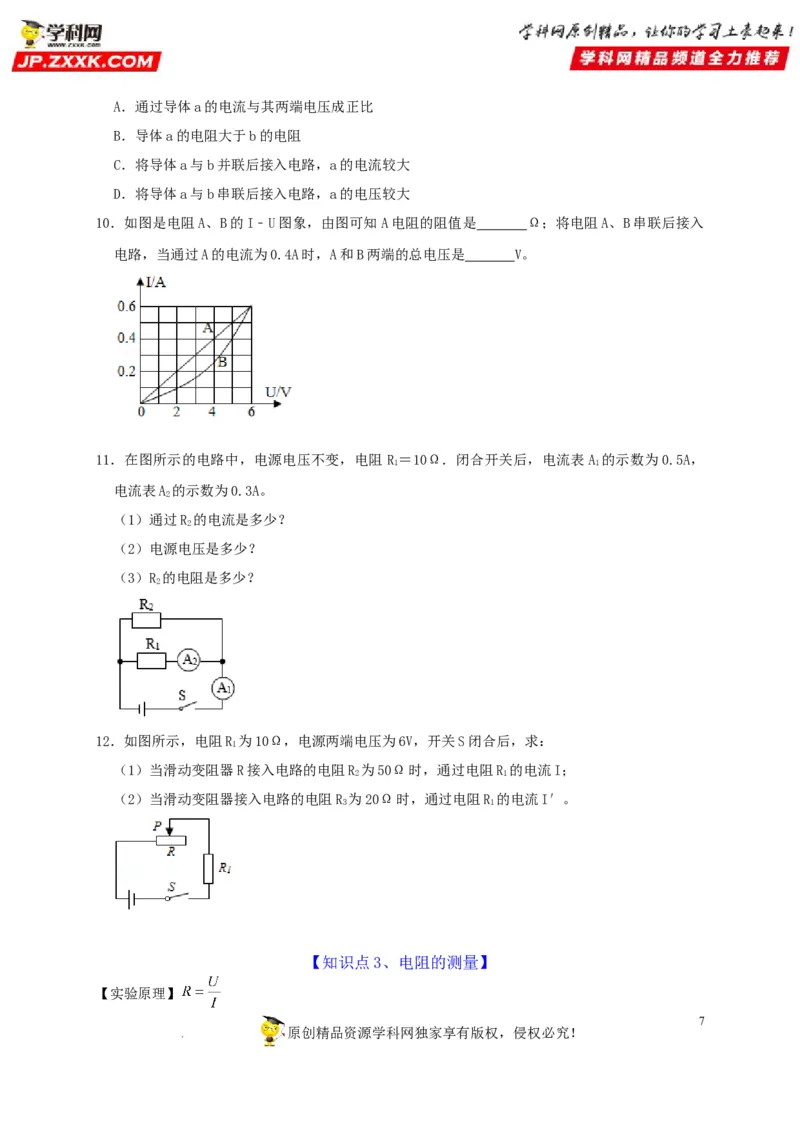

9．小李在探究“通过导体的电流与其两端电压的关系”实验时，作出的U﹣I图像如图所示，根据
图像分析，下列说法错误的是（ ）
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．通过导体a的电流与其两端电压成正比
B．导体a的电阻大于b的电阻
C．将导体a与b并联后接入电路，a的电流较大
D．将导体a与b串联后接入电路，a的电压较大
10．如图是电阻A、B的I﹣U图象，由图可知A电阻的阻值是 Ω；将电阻A、B串联后接入
电路，当通过A的电流为0.4A时，A和B两端的总电压是 V。
11．在图所示的电路中，电源电压不变，电阻 R ＝10Ω．闭合开关后，电流表A 的示数为0.5A，
1 1
电流表A 的示数为0.3A。
2
（1）通过R 的电流是多少？
2
（2）电源电压是多少？
（3）R 的电阻是多少？
2
12．如图所示，电阻R 为10Ω，电源两端电压为6V，开关S闭合后，求：
1
（1）当滑动变阻器R接入电路的电阻R 为50Ω时，通过电阻R 的电流I；
2 1
（2）当滑动变阻器接入电路的电阻R 为20Ω时，通过电阻R 的电流I′。
3 1
【知识点3、电阻的测量】

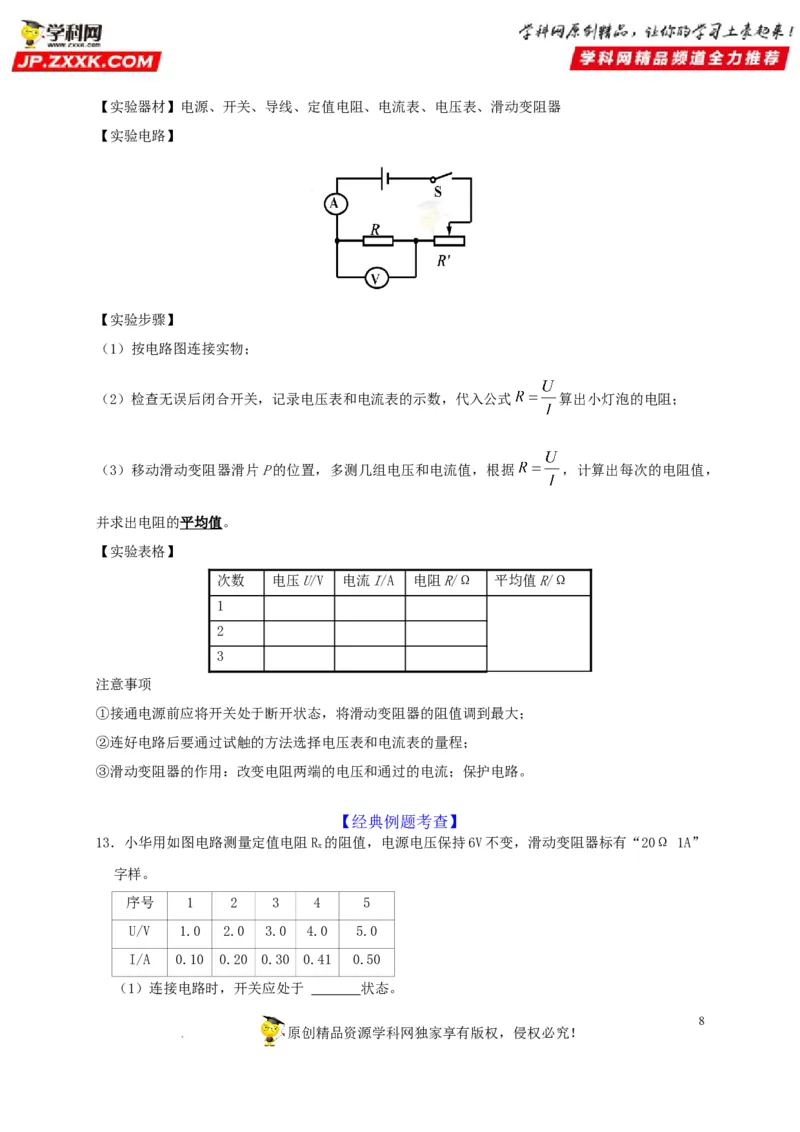

【实验原理】
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司【实验器材】电源、开关、导线、定值电阻、电流表、电压表、滑动变阻器
【实验电路】
【实验步骤】
（1）按电路图连接实物；
（2）检查无误后闭合开关，记录电压表和电流表的示数，代入公式 算出小灯泡的电阻；
（3）移动滑动变阻器滑片P的位置，多测几组电压和电流值，根据 ，计算出每次的电阻值，
并求出电阻的平均值。
【实验表格】
次数 电压U/V 电流I/A 电阻R/Ω 平均值R/Ω
1
2
3
注意事项
①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；
②连好电路后要通过试触的方法选择电压表和电流表的量程；
③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。
【经典例题考查】
13．小华用如图电路测量定值电阻R 的阻值，电源电压保持6V不变，滑动变阻器标有“20Ω 1A”
x
字样。
序号 1 2 3 4 5
U/V 1.0 2.0 3.0 4.0 5.0
I/A 0.10 0.20 0.30 0.41 0.50

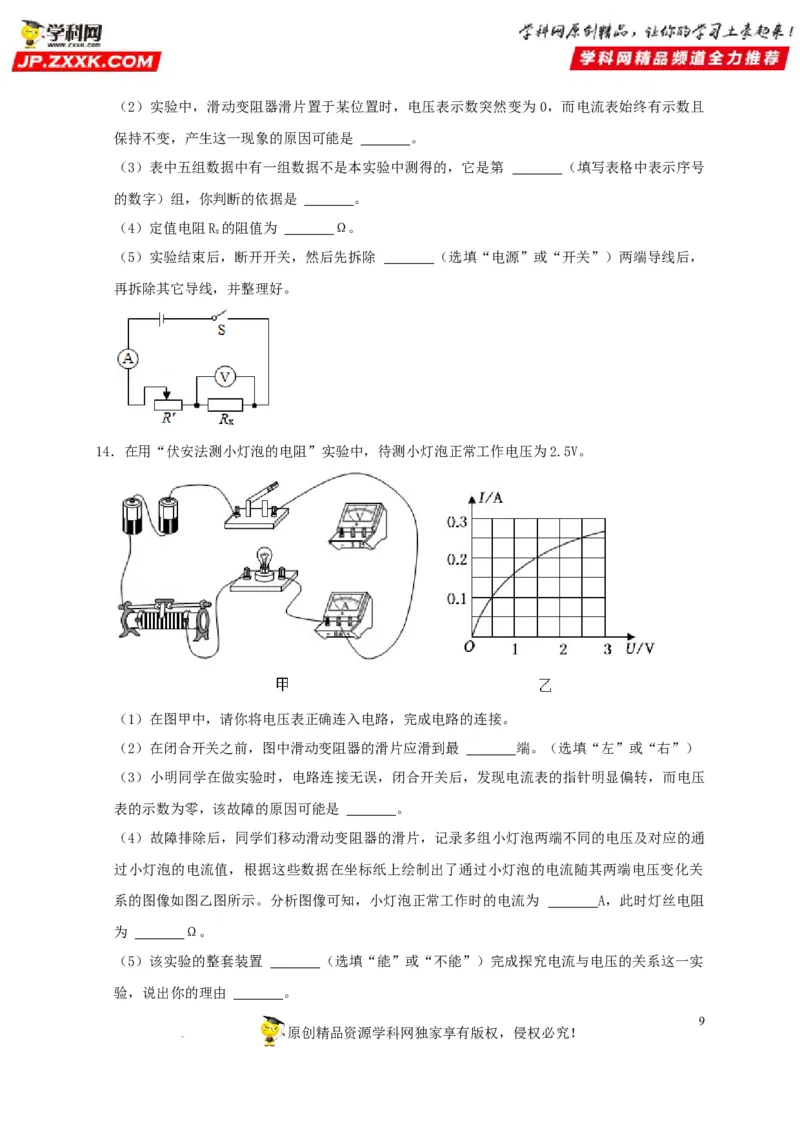

（1）连接电路时，开关应处于 状态。
8
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司（2）实验中，滑动变阻器滑片置于某位置时，电压表示数突然变为 0，而电流表始终有示数且
保持不变，产生这一现象的原因可能是 。
（3）表中五组数据中有一组数据不是本实验中测得的，它是第 （填写表格中表示序号
的数字）组，你判断的依据是 。
（4）定值电阻R 的阻值为 Ω。
x
（5）实验结束后，断开开关，然后先拆除 （选填“电源”或“开关”）两端导线后，
再拆除其它导线，并整理好。
14．在用“伏安法测小灯泡的电阻”实验中，待测小灯泡正常工作电压为2.5V。
（1）在图甲中，请你将电压表正确连入电路，完成电路的连接。
（2）在闭合开关之前，图中滑动变阻器的滑片应滑到最 端。（选填“左”或“右”）
（3）小明同学在做实验时，电路连接无误，闭合开关后，发现电流表的指针明显偏转，而电压
表的示数为零，该故障的原因可能是 。
（4）故障排除后，同学们移动滑动变阻器的滑片，记录多组小灯泡两端不同的电压及对应的通
过小灯泡的电流值，根据这些数据在坐标纸上绘制出了通过小灯泡的电流随其两端电压变化关
系的图像如图乙图所示。分析图像可知，小灯泡正常工作时的电流为 A，此时灯丝电阻
为 Ω。
（5）该实验的整套装置 （选填“能”或“不能”）完成探究电流与电压的关系这一实
验，说出你的理由 。
9
原创精品资源学科网独家享有版权，侵权必究！

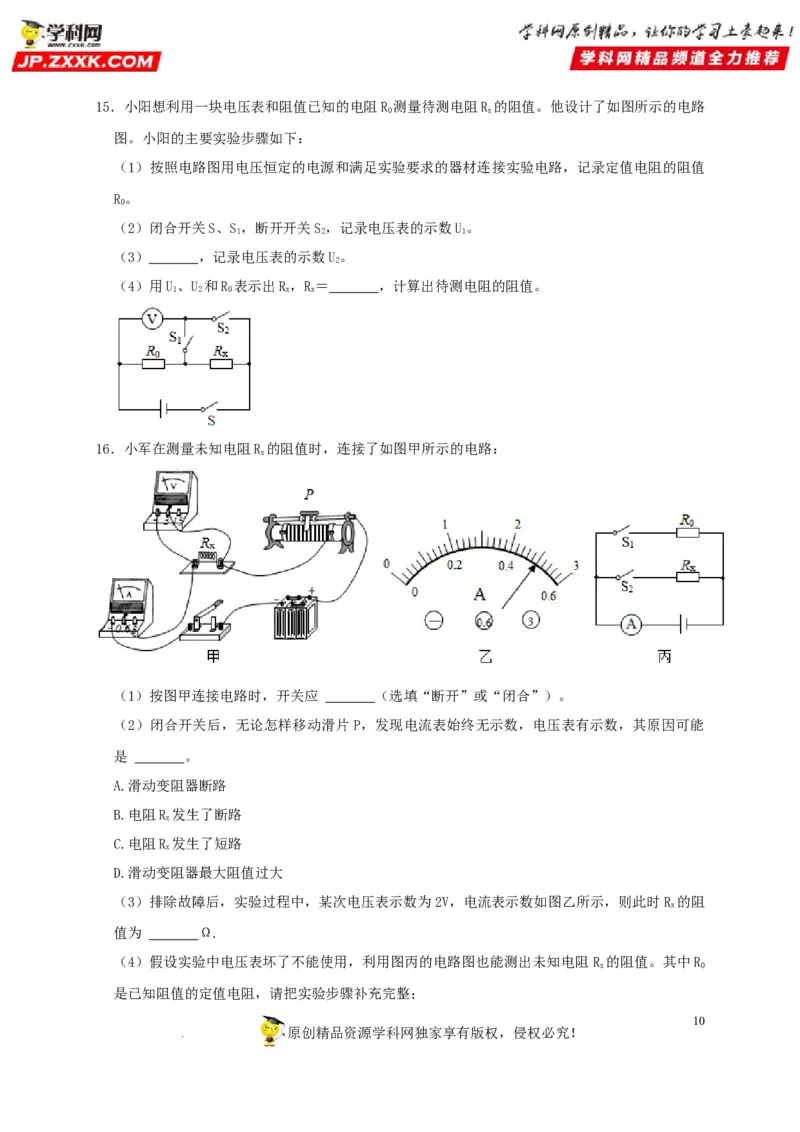

学科网（北京）股份有限公司15．小阳想利用一块电压表和阻值已知的电阻R 测量待测电阻R 的阻值。他设计了如图所示的电路
0 x
图。小阳的主要实验步骤如下：
（1）按照电路图用电压恒定的电源和满足实验要求的器材连接实验电路，记录定值电阻的阻值
R。
0
（2）闭合开关S、S，断开开关S，记录电压表的示数U。
1 2 1
（3） ，记录电压表的示数U。
2
（4）用U、U 和R 表示出R，R＝ ，计算出待测电阻的阻值。
1 2 0 x x
16．小军在测量未知电阻R 的阻值时，连接了如图甲所示的电路：
x
（1）按图甲连接电路时，开关应 （选填“断开”或“闭合”）。
（2）闭合开关后，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能
是 。
A.滑动变阻器断路
B.电阻R 发生了断路
x
C.电阻R 发生了短路
x
D.滑动变阻器最大阻值过大
（3）排除故障后，实验过程中，某次电压表示数为2V，电流表示数如图乙所示，则此时R 的阻
x
值为 Ω.
（4）假设实验中电压表坏了不能使用，利用图丙的电路图也能测出未知电阻 R 的阻值。其中R
x 0
是已知阻值的定值电阻，请把实验步骤补充完整；
10
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司①断开开关S，闭合开关S，记录电流表的示数为I；
2 1 0
②闭合S、S，记录电流表的示数为I.
1 2 1
③未知电阻的表达式：R＝ （用已知量和测量的物理量的符号表示）。
x

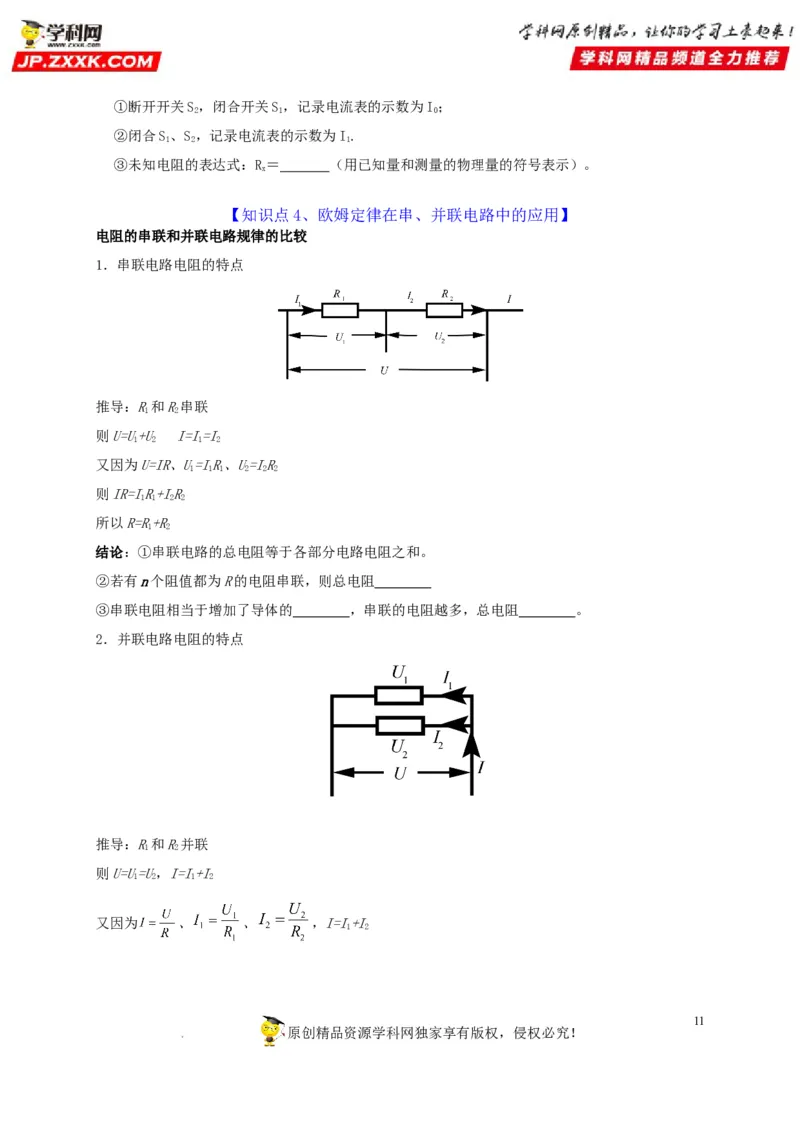

【知识点4、欧姆定律在串、并联电路中的应用】
电阻的串联和并联电路规律的比较
1．串联电路电阻的特点
推导：R和R串联
1 2
则U=U+U I=I=I
1 2 1 2
又因为U=IR、U=IR、U=IR
1 1 1 2 2 2
则IR=IR+IR
1 1 2 2
所以R=R+R
1 2
结论：①串联电路的总电阻等于各部分电路电阻之和。
②若有n个阻值都为R的电阻串联，则总电阻________
③串联电阻相当于增加了导体的________，串联的电阻越多，总电阻________。
2．并联电路电阻的特点
推导：R和R并联
1 2
则U=U=U，I=I+I
1 2 1 2
又因为 、 、 ，I=I+I
1 2
11
原创精品资源学科网独家享有版权，侵权必究！

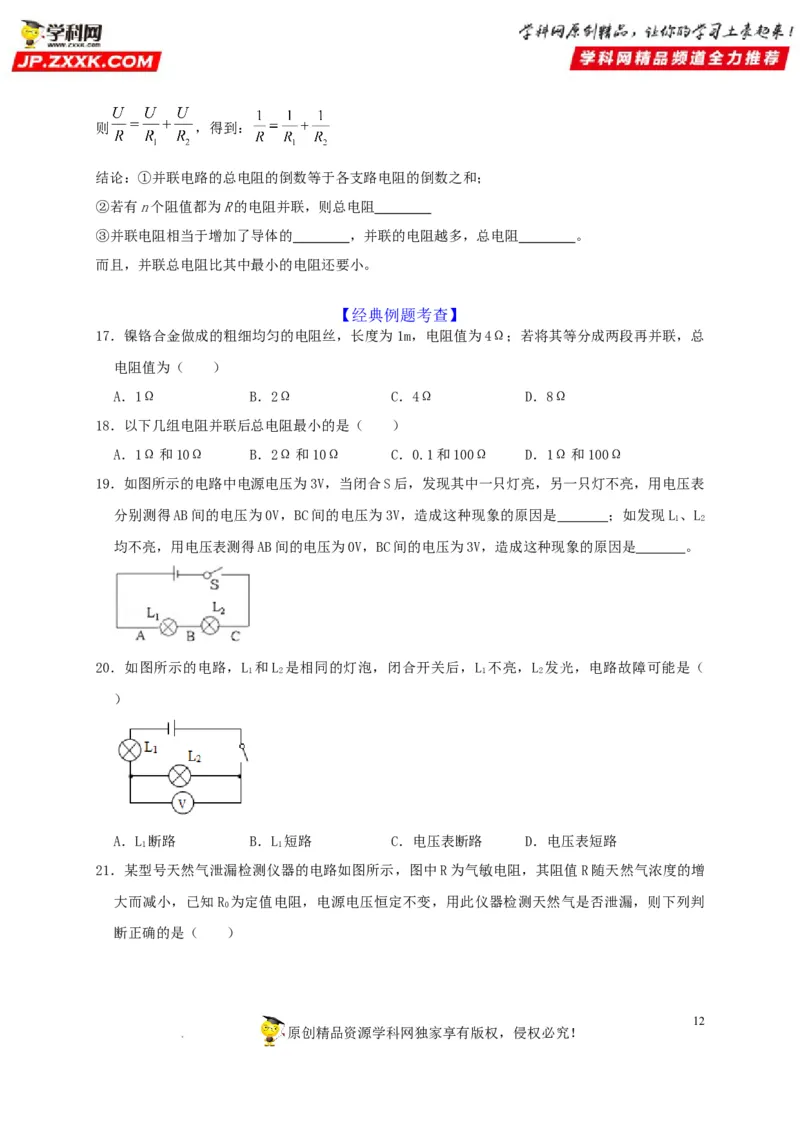

学科网（北京）股份有限公司则 ，得到：
结论：①并联电路的总电阻的倒数等于各支路电阻的倒数之和；
②若有n个阻值都为R的电阻并联，则总电阻________
③并联电阻相当于增加了导体的________，并联的电阻越多，总电阻________。
而且，并联总电阻比其中最小的电阻还要小。
【经典例题考查】
17．镍铬合金做成的粗细均匀的电阻丝，长度为1m，电阻值为4Ω；若将其等分成两段再并联，总
电阻值为（ ）
A．1Ω B．2Ω C．4Ω D．8Ω
18．以下几组电阻并联后总电阻最小的是（ ）
A．1Ω和10Ω B．2Ω和10Ω C．0.1和100Ω D．1Ω和100Ω
19．如图所示的电路中电源电压为3V，当闭合S后，发现其中一只灯亮，另一只灯不亮，用电压表
分别测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是 ；如发现L 、L
1 2
均不亮，用电压表测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是 。
20．如图所示的电路，L 和L 是相同的灯泡，闭合开关后，L 不亮，L 发光，电路故障可能是（
1 2 1 2
）
A．L 断路 B．L 短路 C．电压表断路 D．电压表短路
1 1
21．某型号天然气泄漏检测仪器的电路如图所示，图中R为气敏电阻，其阻值R随天然气浓度的增
大而减小，已知R 为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判
0
断正确的是（ ）
12
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．天然气浓度增大时，电压表示数变小
B．天然气浓度减小时，电流表示数变大
C．天然气浓度增大时，电压表与电流表示数的比值变小
D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变

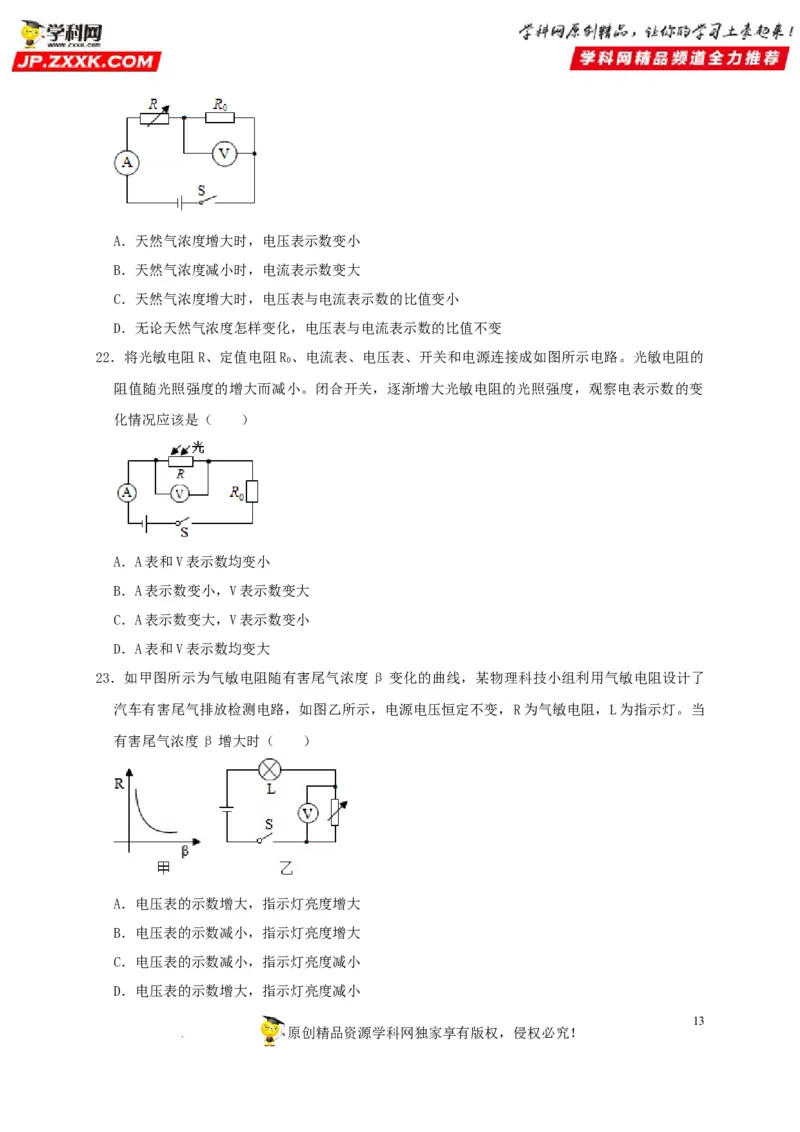

22．将光敏电阻R、定值电阻R 、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的
0
阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变
化情况应该是（ ）
A．A表和V表示数均变小
B．A表示数变小，V表示数变大
C．A表示数变大，V表示数变小
D．A表和V表示数均变大
23．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了
汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯。当
有害尾气浓度β增大时（ ）
A．电压表的示数增大，指示灯亮度增大
B．电压表的示数减小，指示灯亮度增大
C．电压表的示数减小，指示灯亮度减小
D．电压表的示数增大，指示灯亮度减小
13
原创精品资源学科网独家享有版权，侵权必究！

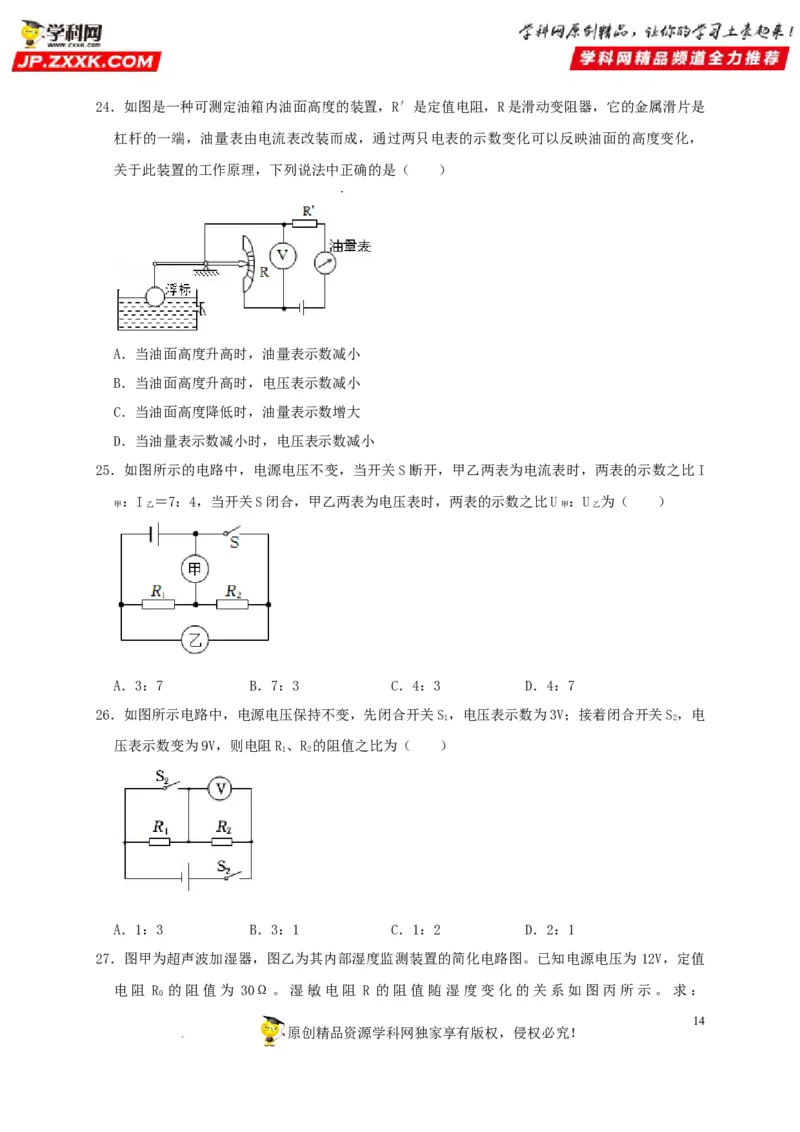

学科网（北京）股份有限公司24．如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属滑片是
杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化，
关于此装置的工作原理，下列说法中正确的是（ ）
A．当油面高度升高时，油量表示数减小
B．当油面高度升高时，电压表示数减小
C．当油面高度降低时，油量表示数增大
D．当油量表示数减小时，电压表示数减小
25．如图所示的电路中，电源电压不变，当开关S断开，甲乙两表为电流表时，两表的示数之比I
：I ＝7：4，当开关S闭合，甲乙两表为电压表时，两表的示数之比U ：U 为（ ）
甲 乙 甲 乙
A．3：7 B．7：3 C．4：3 D．4：7
26．如图所示电路中，电源电压保持不变，先闭合开关S，电压表示数为3V；接着闭合开关S，电
1 2
压表示数变为9V，则电阻R、R 的阻值之比为（ ）
1 2
A．1：3 B．3：1 C．1：2 D．2：1

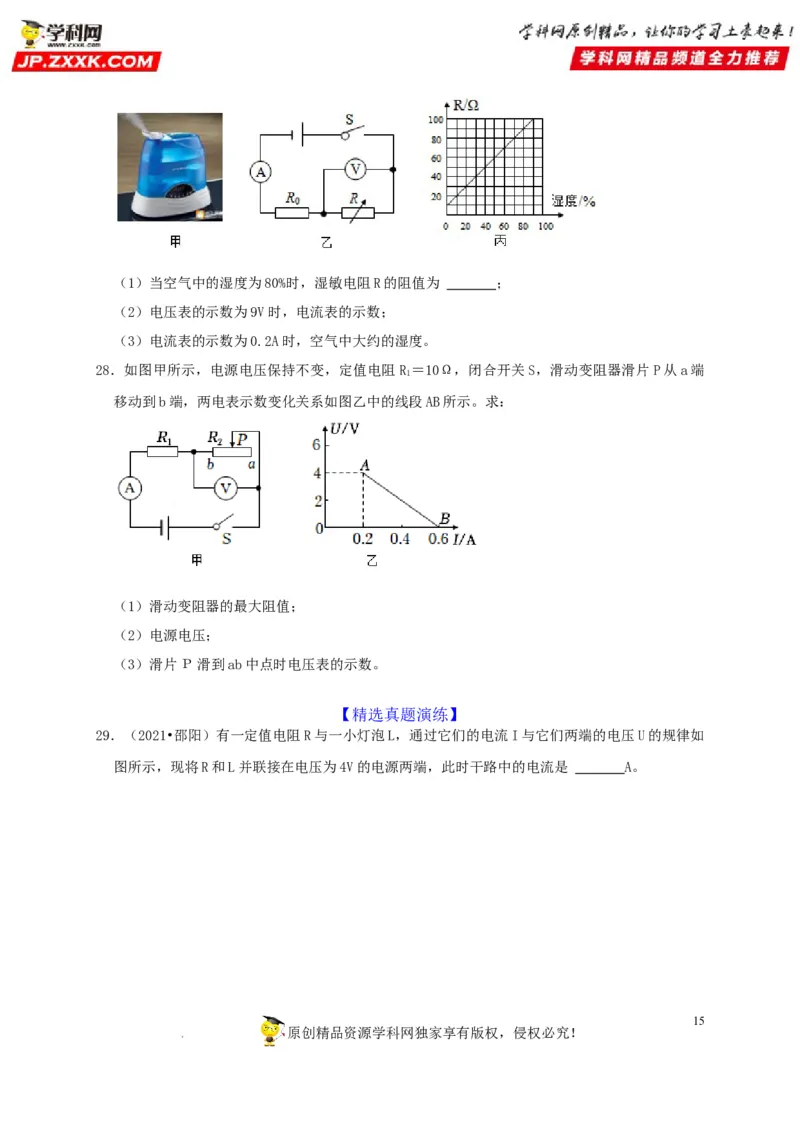

27．图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。已知电源电压为 12V，定值
电阻 R 的阻值为 30Ω。湿敏电阻 R 的阻值随湿度变化的关系如图丙所示。求：
0
14
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司（1）当空气中的湿度为80%时，湿敏电阻R的阻值为 ；
（2）电压表的示数为9V时，电流表的示数；
（3）电流表的示数为0.2A时，空气中大约的湿度。
28．如图甲所示，电源电压保持不变，定值电阻R ＝10Ω，闭合开关S，滑动变阻器滑片P从a端
1
移动到b端，两电表示数变化关系如图乙中的线段AB所示。求：
（1）滑动变阻器的最大阻值；
（2）电源电压；
（3）滑片Р滑到ab中点时电压表的示数。
【精选真题演练】
29．（2021•邵阳）有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如
图所示，现将R和L并联接在电压为4V的电源两端，此时干路中的电流是 A。
15
原创精品资源学科网独家享有版权，侵权必究！

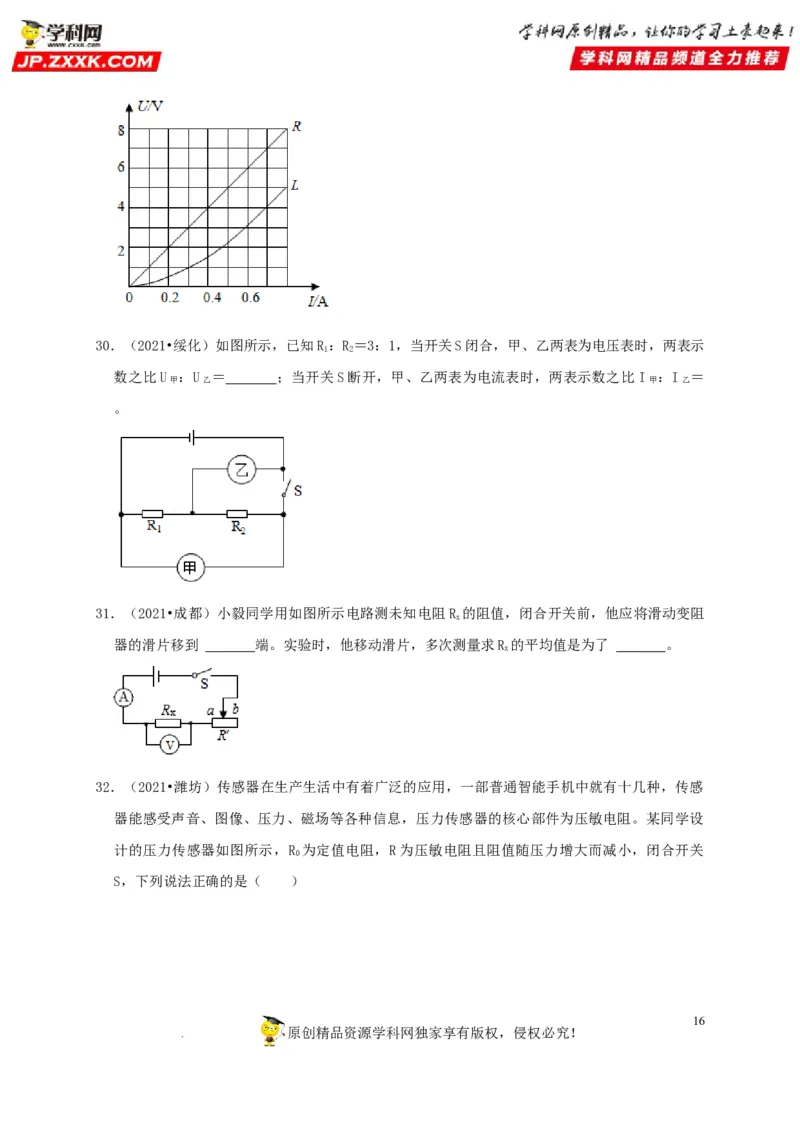

学科网（北京）股份有限公司30．（2021•绥化）如图所示，已知R：R＝3：1，当开关S闭合，甲、乙两表为电压表时，两表示
1 2
数之比U ：U ＝ ；当开关S断开，甲、乙两表为电流表时，两表示数之比 I ：I ＝
甲 乙 甲 乙
。
31．（2021•成都）小毅同学用如图所示电路测未知电阻R 的阻值，闭合开关前，他应将滑动变阻
x
器的滑片移到 端。实验时，他移动滑片，多次测量求R 的平均值是为了 。
x

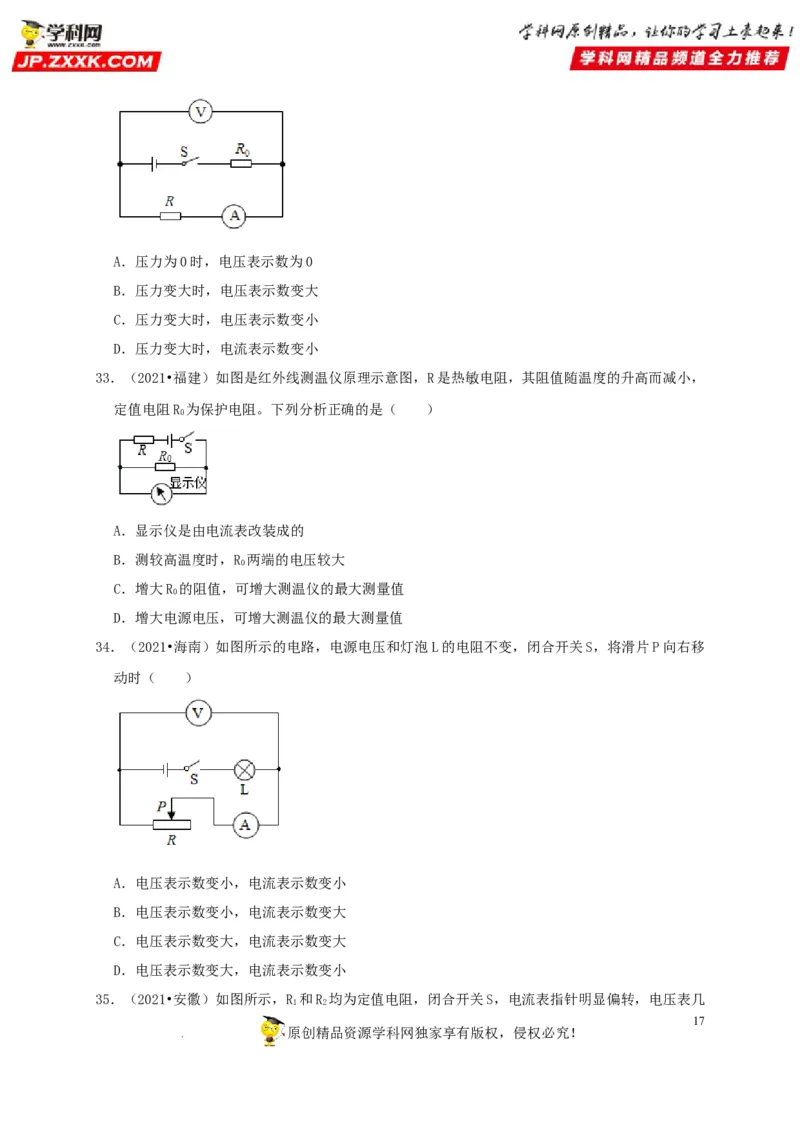

32．（2021•潍坊）传感器在生产生活中有着广泛的应用，一部普通智能手机中就有十几种，传感
器能感受声音、图像、压力、磁场等各种信息，压力传感器的核心部件为压敏电阻。某同学设
计的压力传感器如图所示，R 为定值电阻，R为压敏电阻且阻值随压力增大而减小，闭合开关
0
S，下列说法正确的是（ ）
16
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．压力为0时，电压表示数为0
B．压力变大时，电压表示数变大
C．压力变大时，电压表示数变小
D．压力变大时，电流表示数变小
33．（2021•福建）如图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，
定值电阻R 为保护电阻。下列分析正确的是（ ）
0
A．显示仪是由电流表改装成的
B．测较高温度时，R 两端的电压较大
0
C．增大R 的阻值，可增大测温仪的最大测量值
0
D．增大电源电压，可增大测温仪的最大测量值
34．（2021•海南）如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移
动时（ ）
A．电压表示数变小，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数变大，电流表示数变小

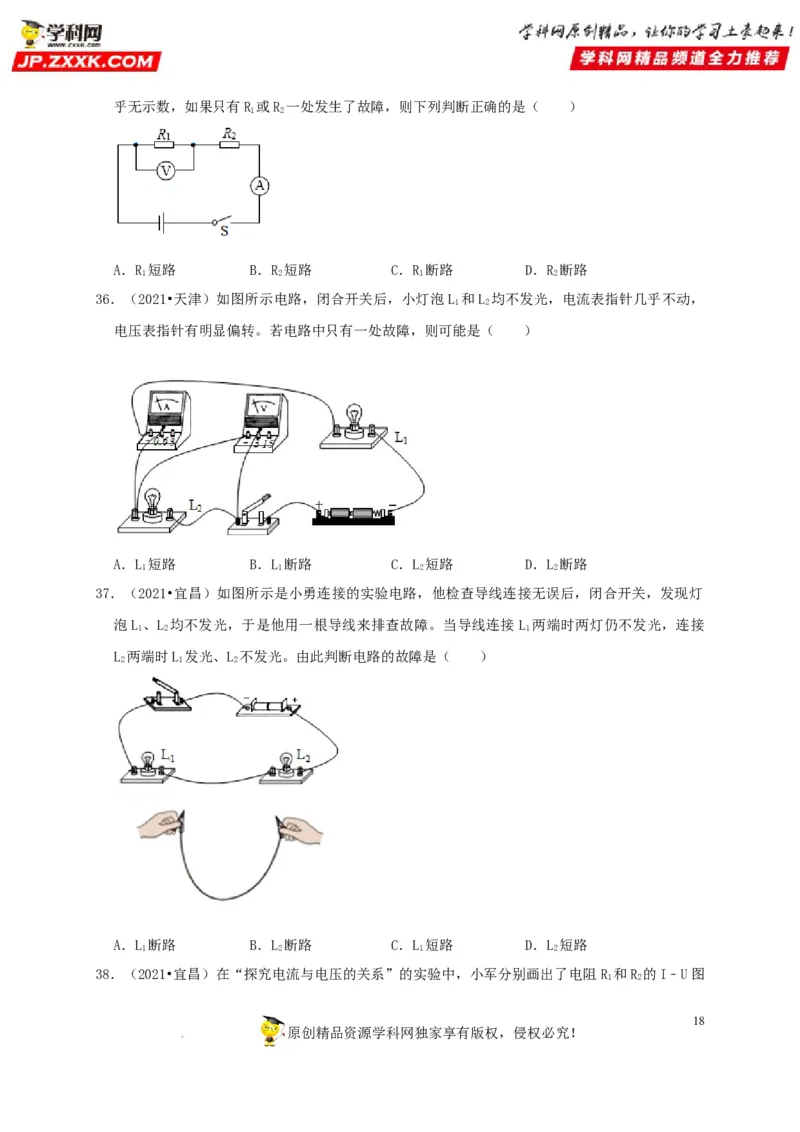

35．（2021•安徽）如图所示，R 和R 均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几
1 2
17
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司乎无示数，如果只有R 或R 一处发生了故障，则下列判断正确的是（ ）
1 2
A．R 短路 B．R 短路 C．R 断路 D．R 断路
1 2 1 2
36．（2021•天津）如图所示电路，闭合开关后，小灯泡L 和L 均不发光，电流表指针几乎不动，
1 2
电压表指针有明显偏转。若电路中只有一处故障，则可能是（ ）
A．L 短路 B．L 断路 C．L 短路 D．L 断路
1 1 2 2
37．（2021•宜昌）如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯
泡L 、L 均不发光，于是他用一根导线来排查故障。当导线连接 L 两端时两灯仍不发光，连接
1 2 1
L 两端时L 发光、L 不发光。由此判断电路的故障是（ ）
2 1 2
A．L 断路 B．L 断路 C．L 短路 D．L 短路
1 2 1 2
38．（2021•宜昌）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R 和R 的I﹣U图
1 2
18
原创精品资源学科网独家享有版权，侵权必究！

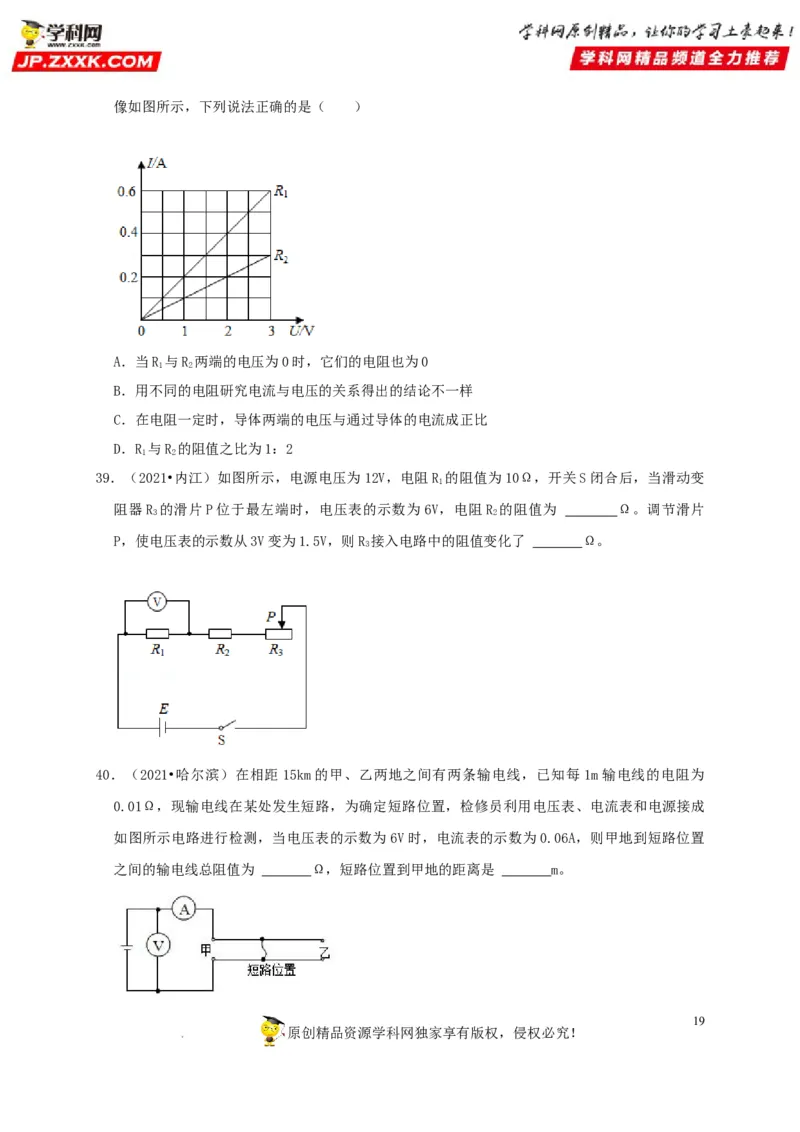

学科网（北京）股份有限公司像如图所示，下列说法正确的是（ ）
A．当R 与R 两端的电压为0时，它们的电阻也为0
1 2
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R 与R 的阻值之比为1：2
1 2
39．（2021•内江）如图所示，电源电压为12V，电阻R 的阻值为10Ω，开关S闭合后，当滑动变
1
阻器R 的滑片P位于最左端时，电压表的示数为6V，电阻R 的阻值为 Ω。调节滑片
3 2
P，使电压表的示数从3V变为1.5V，则R 接入电路中的阻值变化了 Ω。
3
40．（2021•哈尔滨）在相距15km的甲、乙两地之间有两条输电线，已知每 1m输电线的电阻为
0.01Ω，现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成
如图所示电路进行检测，当电压表的示数为6V时，电流表的示数为0.06A，则甲地到短路位置
之间的输电线总阻值为 Ω，短路位置到甲地的距离是 m。
19
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司41．（2021•十堰）如图所示，电源电压保持不变，闭合开关 S后，两灯均发光（设灯丝电阻不
变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯
中仅有一个出现了故障。请你判断故障情况是 ；若此时电压表是示数为4U，则小灯泡
L 、L 的电阻之比为 ；排除故障后，将小灯泡L 、L 的位置互换，则示数一定不发生变
1 2 1 2
化的是 表（选填“电流”、“电压”或“电流和电压”）。
42．（2021•湘潭）科技小组用如图1所示电路测量定值电阻的阻值。
（1）请用笔画线代替导线，将图中的器材连接成完整电路。要求：
①滑片P向B端移动时，电流表示数变小；
②连线不能交叉；
（2）在连接电路时，开关应处于 （选填“断开”或“闭合”）状态，滑动变阻器滑片
P应位于 （选填“A”或“B”）端；

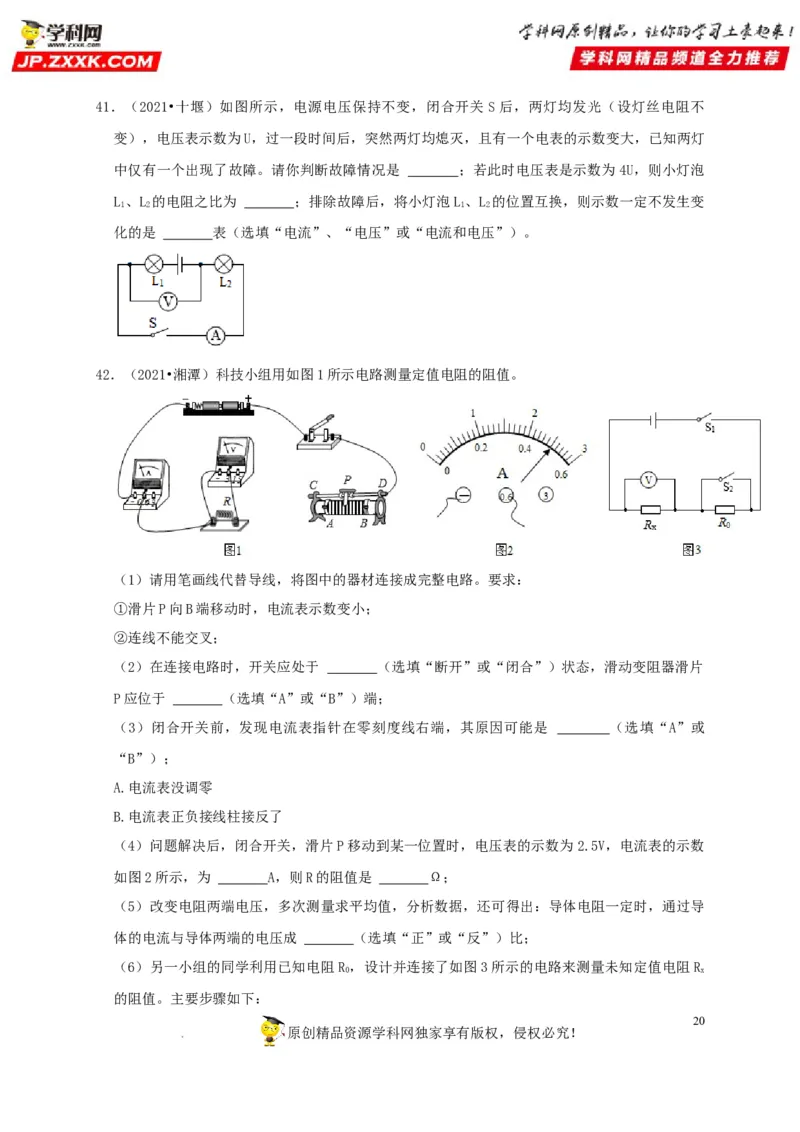

（3）闭合开关前，发现电流表指针在零刻度线右端，其原因可能是 （选填“A”或
“B”）；
A.电流表没调零
B.电流表正负接线柱接反了
（4）问题解决后，闭合开关，滑片P移动到某一位置时，电压表的示数为2.5V，电流表的示数
如图2所示，为 A，则R的阻值是 Ω；
（5）改变电阻两端电压，多次测量求平均值，分析数据，还可得出：导体电阻一定时，通过导
体的电流与导体两端的电压成 （选填“正”或“反”）比；
（6）另一小组的同学利用已知电阻R ，设计并连接了如图3所示的电路来测量未知定值电阻R
0 x
的阻值。主要步骤如下：
20
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司①闭合开关S 和S，电压表的示数为U；
1 2 1
②只断开开关S，电压表的示数为U，此时通过R 的电流为 ；
2 2 x
由此可得R 的阻值为 （以上两空均用字母U、U、R 表示）。
x 1 2 0

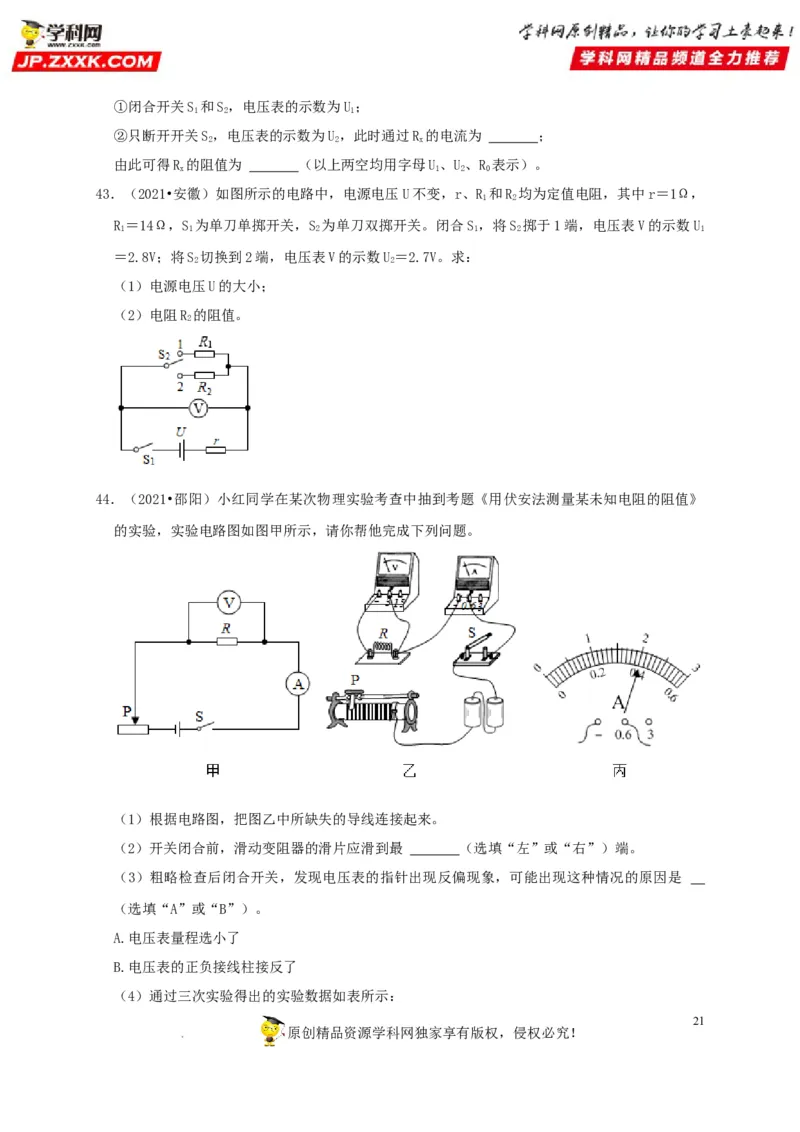

43．（2021•安徽）如图所示的电路中，电源电压U不变，r、R 和R 均为定值电阻，其中r＝1Ω，
1 2
R ＝14Ω，S 为单刀单掷开关，S 为单刀双掷开关。闭合S ，将S 掷于1端，电压表V的示数U
1 1 2 1 2 1
＝2.8V；将S 切换到2端，电压表V的示数U＝2.7V。求：
2 2
（1）电源电压U的大小；
（2）电阻R 的阻值。
2
44．（2021•邵阳）小红同学在某次物理实验考查中抽到考题《用伏安法测量某未知电阻的阻值》
的实验，实验电路图如图甲所示，请你帮他完成下列问题。
（1）根据电路图，把图乙中所缺失的导线连接起来。
（2）开关闭合前，滑动变阻器的滑片应滑到最 （选填“左”或“右”）端。
（3）粗略检查后闭合开关，发现电压表的指针出现反偏现象，可能出现这种情况的原因是
（选填“A”或“B”）。
A.电压表量程选小了
B.电压表的正负接线柱接反了
（4）通过三次实验得出的实验数据如表所示：
21
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司实验次数 1 2 3
电压U/V 1.2 1.8 2.4
电流I/A 0.2 0.3
第三次得出的电流如图丙所示，请你根据所提供信息求出所测未知电阻的阻值为 Ω。

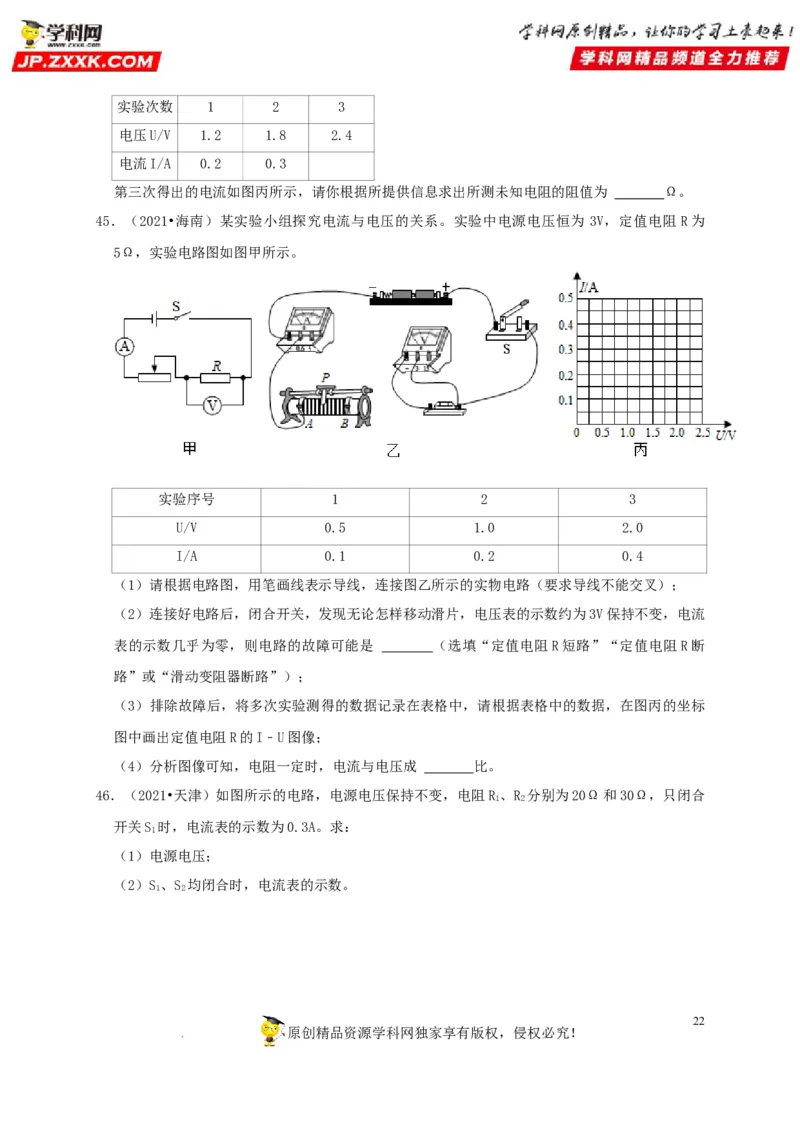

45．（2021•海南）某实验小组探究电流与电压的关系。实验中电源电压恒为 3V，定值电阻R为
5Ω，实验电路图如图甲所示。
实验序号 1 2 3
U/V 0.5 1.0 2.0
I/A 0.1 0.2 0.4
（1）请根据电路图，用笔画线表示导线，连接图乙所示的实物电路（要求导线不能交叉）；
（2）连接好电路后，闭合开关，发现无论怎样移动滑片，电压表的示数约为3V保持不变，电流
表的示数几乎为零，则电路的故障可能是 （选填“定值电阻R短路”“定值电阻R断
路”或“滑动变阻器断路”）；
（3）排除故障后，将多次实验测得的数据记录在表格中，请根据表格中的数据，在图丙的坐标
图中画出定值电阻R的I﹣U图像；
（4）分析图像可知，电阻一定时，电流与电压成 比。
46．（2021•天津）如图所示的电路，电源电压保持不变，电阻R 、R 分别为20Ω和30Ω，只闭合
1 2
开关S 时，电流表的示数为0.3A。求：
1
（1）电源电压；
（2）S、S 均闭合时，电流表的示数。
1 2
22
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司23
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司24
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司
