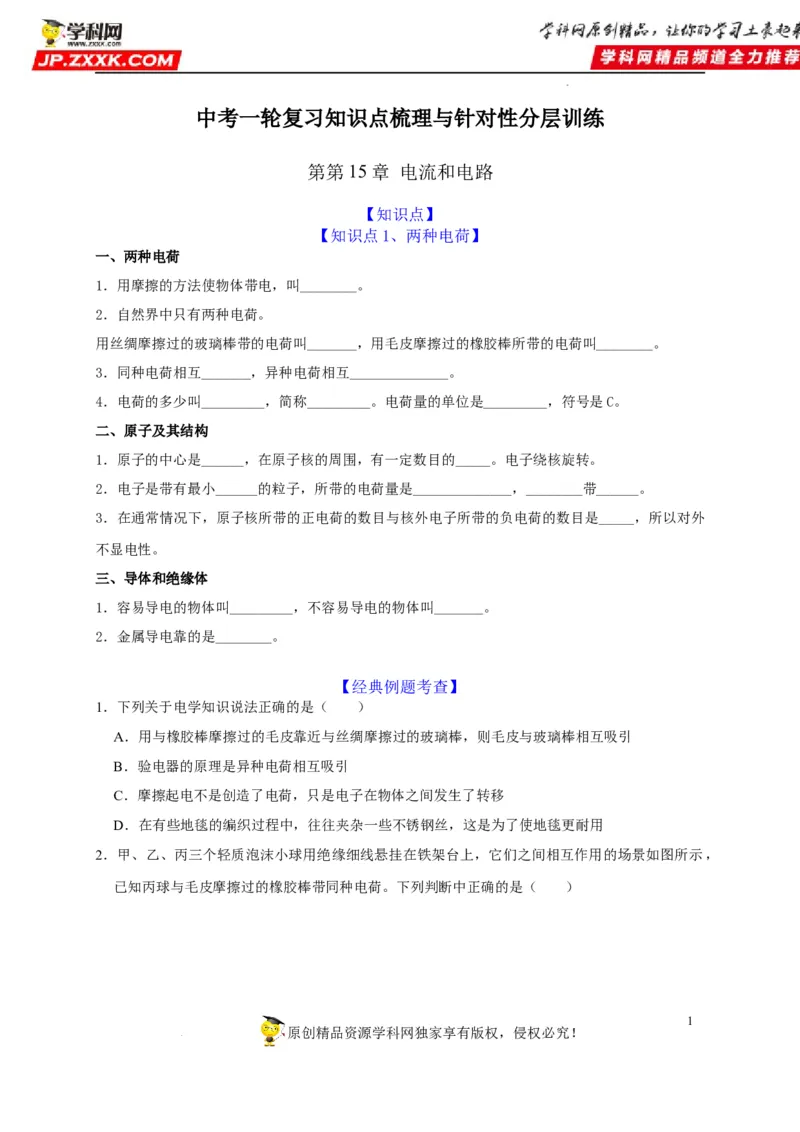

中考一轮复习知识点梳理与针对性分层训练
第第15章 电流和电路
【知识点】
【知识点1、两种电荷】
一、两种电荷
1．用摩擦的方法使物体带电，叫________。
2．自然界中只有两种电荷。

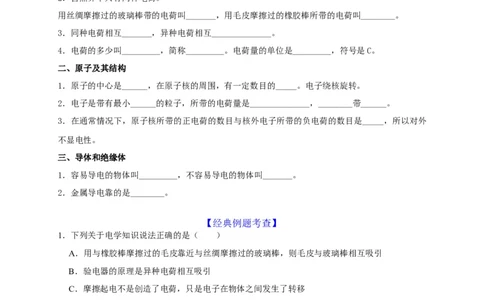

用丝绸摩擦过的玻璃棒带的电荷叫_______，用毛皮摩擦过的橡胶棒所带的电荷叫________。
3．同种电荷相互_______，异种电荷相互______________。
4．电荷的多少叫_________，简称_________。电荷量的单位是_________，符号是C。
二、原子及其结构
1．原子的中心是______，在原子核的周围，有一定数目的_____。电子绕核旋转。
2．电子是带有最小______的粒子，所带的电荷量是______________，________带______。
3．在通常情况下，原子核所带的正电荷的数目与核外电子所带的负电荷的数目是_____，所以对外
不显电性。
三、导体和绝缘体
1．容易导电的物体叫_________，不容易导电的物体叫_______。
2．金属导电靠的是________。
【经典例题考查】
1．下列关于电学知识说法正确的是（ ）
A．用与橡胶棒摩擦过的毛皮靠近与丝绸摩擦过的玻璃棒，则毛皮与玻璃棒相互吸引
B．验电器的原理是异种电荷相互吸引
C．摩擦起电不是创造了电荷，只是电子在物体之间发生了转移
D．在有些地毯的编织过程中，往往夹杂一些不锈钢丝，这是为了使地毯更耐用

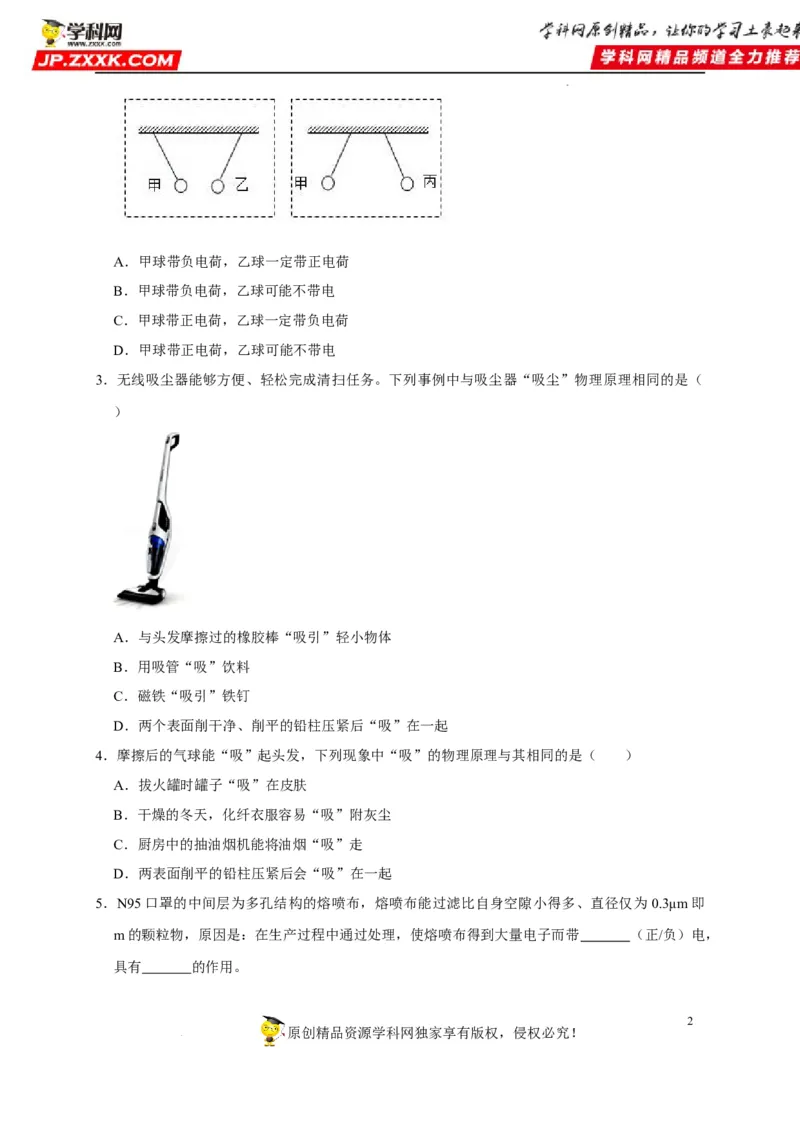

2．甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在铁架台上，它们之间相互作用的场景如图所示，
已知丙球与毛皮摩擦过的橡胶棒带同种电荷。下列判断中正确的是（ ）
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．甲球带负电荷，乙球一定带正电荷
B．甲球带负电荷，乙球可能不带电
C．甲球带正电荷，乙球一定带负电荷
D．甲球带正电荷，乙球可能不带电
3．无线吸尘器能够方便、轻松完成清扫任务。下列事例中与吸尘器“吸尘”物理原理相同的是（
）
A．与头发摩擦过的橡胶棒“吸引”轻小物体
B．用吸管“吸”饮料
C．磁铁“吸引”铁钉
D．两个表面削干净、削平的铅柱压紧后“吸”在一起
4．摩擦后的气球能“吸”起头发，下列现象中“吸”的物理原理与其相同的是（ ）
A．拔火罐时罐子“吸”在皮肤
B．干燥的冬天，化纤衣服容易“吸”附灰尘
C．厨房中的抽油烟机能将油烟“吸”走
D．两表面削平的铅柱压紧后会“吸”在一起
5．N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为 0.3μm即
m的颗粒物，原因是：在生产过程中通过处理，使熔喷布得到大量电子而带 （正/负）电，
具有 的作用。
2
原创精品资源学科网独家享有版权，侵权必究！

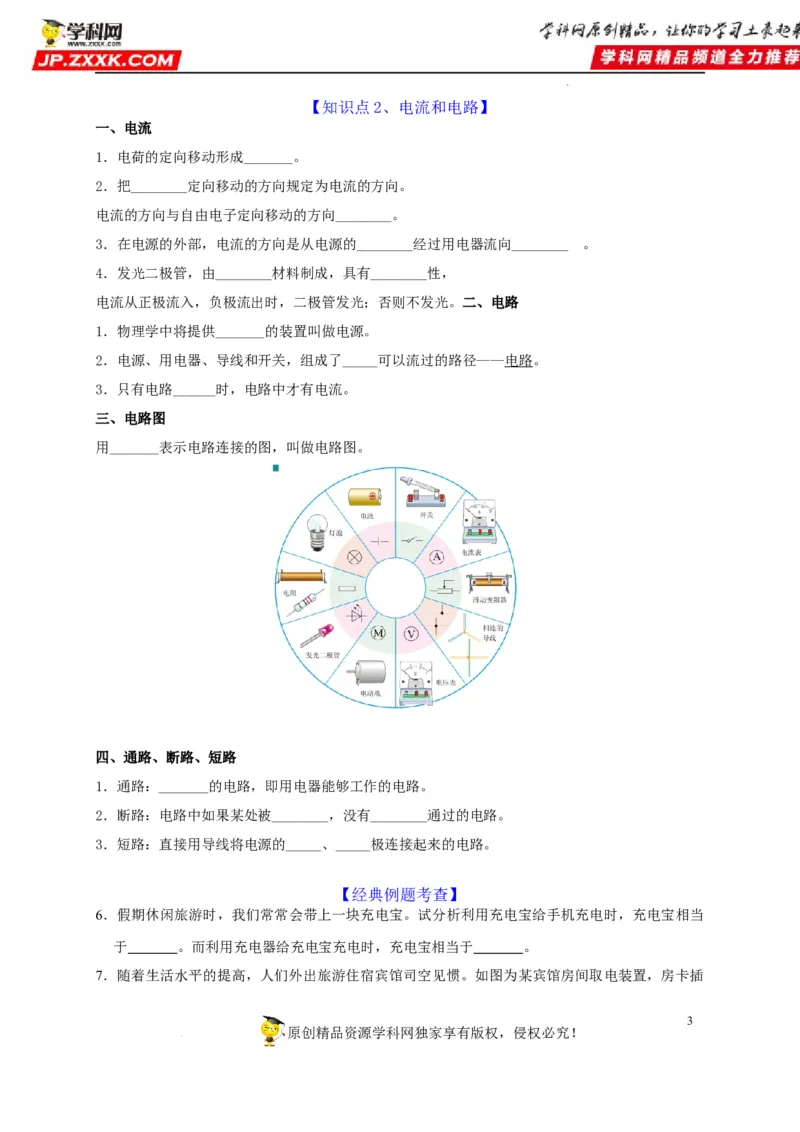

学科网（北京）股份有限公司【知识点2、电流和电路】
一、电流
1．电荷的定向移动形成_______。
2．把________定向移动的方向规定为电流的方向。
电流的方向与自由电子定向移动的方向________。
3．在电源的外部，电流的方向是从电源的________经过用电器流向________ 。
4．发光二极管，由________材料制成，具有________性，
电流从正极流入，负极流出时，二极管发光；否则不发光。二、电路
1．物理学中将提供_______的装置叫做电源。
2．电源、用电器、导线和开关，组成了_____可以流过的路径——电路。
3．只有电路______时，电路中才有电流。

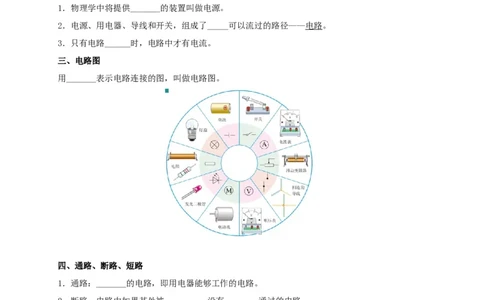

三、电路图
用_______表示电路连接的图，叫做电路图。
四、通路、断路、短路
1．通路：_______的电路，即用电器能够工作的电路。
2．断路：电路中如果某处被________，没有________通过的电路。
3．短路：直接用导线将电源的_____、_____极连接起来的电路。
【经典例题考查】
6．假期休闲旅游时，我们常常会带上一块充电宝。试分析利用充电宝给手机充电时，充电宝相当
于 。而利用充电器给充电宝充电时，充电宝相当于 。
7．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插
3
原创精品资源学科网独家享有版权，侵权必究！

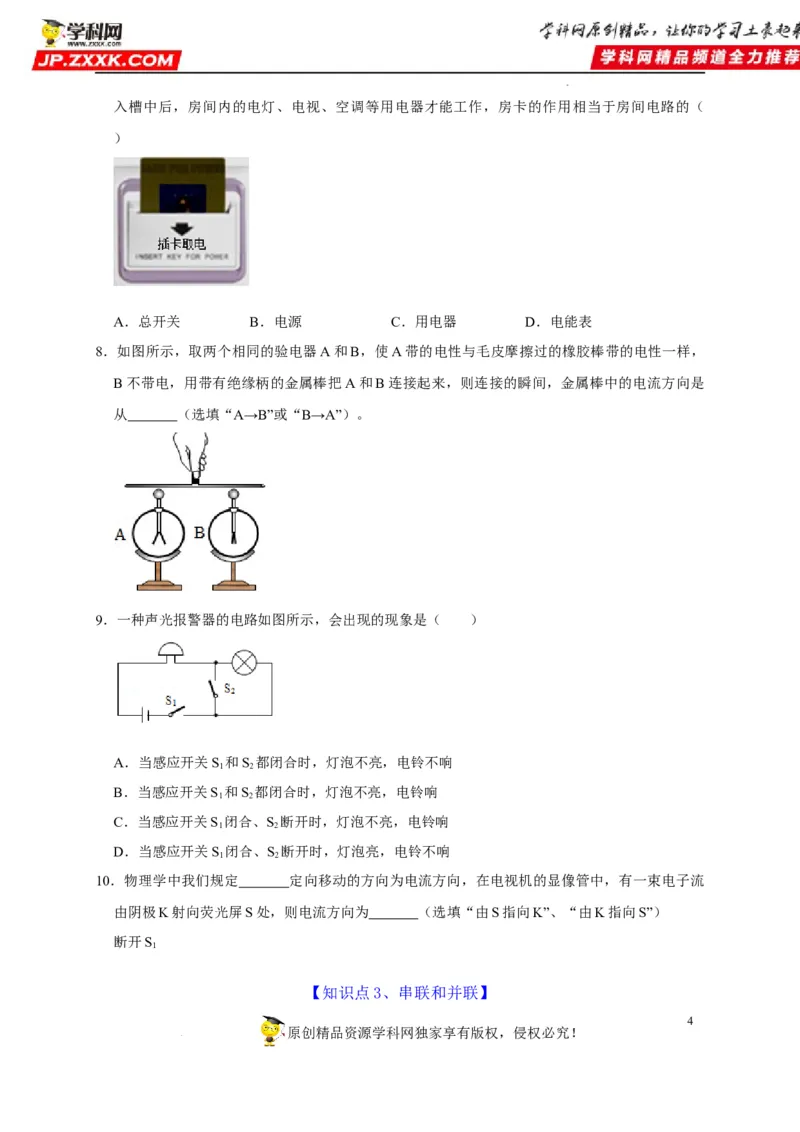

学科网（北京）股份有限公司入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（
）
A．总开关 B．电源 C．用电器 D．电能表
8．如图所示，取两个相同的验电器A和B，使A带的电性与毛皮摩擦过的橡胶棒带的电性一样，
B不带电，用带有绝缘柄的金属棒把A和B连接起来，则连接的瞬间，金属棒中的电流方向是
从 （选填“A→B”或“B→A”）。
9．一种声光报警器的电路如图所示，会出现的现象是（ ）
A．当感应开关S 和S 都闭合时，灯泡不亮，电铃不响
1 2
B．当感应开关S 和S 都闭合时，灯泡不亮，电铃响
1 2
C．当感应开关S 闭合、S 断开时，灯泡不亮，电铃响
1 2
D．当感应开关S 闭合、S 断开时，灯泡亮，电铃不响
1 2
10．物理学中我们规定 定向移动的方向为电流方向，在电视机的显像管中，有一束电子流
由阴极K射向荧光屏S处，则电流方向为 （选填“由S指向K”、“由K指向S”）
断开S
1
【知识点3、串联和并联】
4
原创精品资源学科网独家享有版权，侵权必究！

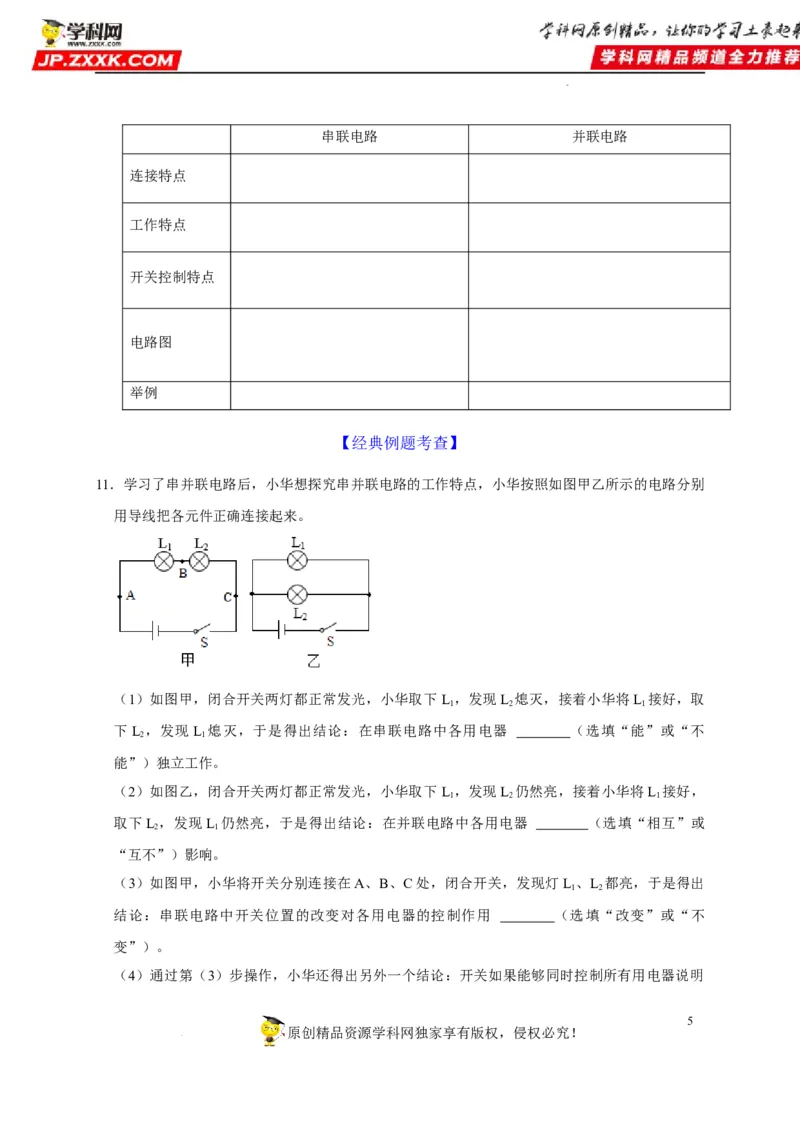

学科网（北京）股份有限公司串联电路 并联电路
连接特点
工作特点
开关控制特点
电路图
举例
【经典例题考查】
11．学习了串并联电路后，小华想探究串并联电路的工作特点，小华按照如图甲乙所示的电路分别
用导线把各元件正确连接起来。
（1）如图甲，闭合开关两灯都正常发光，小华取下L ，发现L 熄灭，接着小华将L 接好，取
1 2 1
下L ，发现L 熄灭，于是得出结论：在串联电路中各用电器 （选填“能”或“不
2 1
能”）独立工作。
（2）如图乙，闭合开关两灯都正常发光，小华取下L ，发现L 仍然亮，接着小华将L 接好，
1 2 1
取下L ，发现L 仍然亮，于是得出结论：在并联电路中各用电器 （选填“相互”或
2 1
“互不”）影响。
（3）如图甲，小华将开关分别连接在A、B、C处，闭合开关，发现灯L 、L 都亮，于是得出
1 2
结论：串联电路中开关位置的改变对各用电器的控制作用 （选填“改变”或“不
变”）。
（4）通过第（3）步操作，小华还得出另外一个结论：开关如果能够同时控制所有用电器说明
5
原创精品资源学科网独家享有版权，侵权必究！

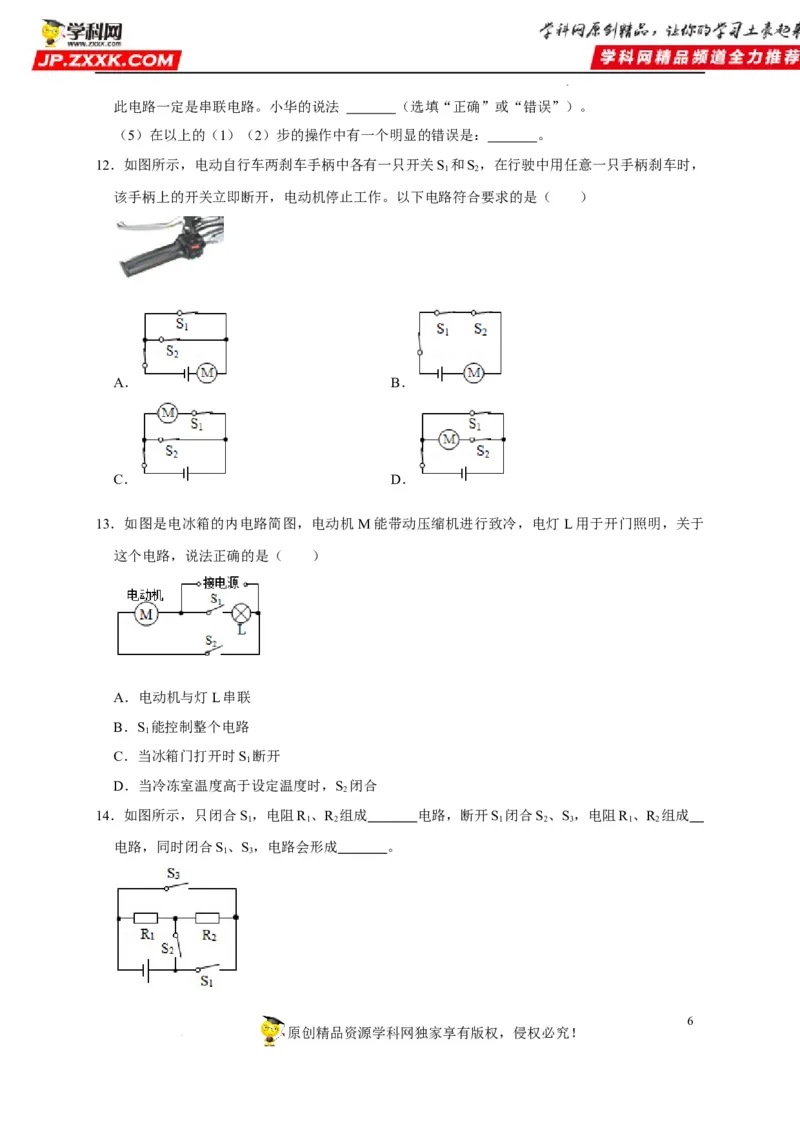

学科网（北京）股份有限公司此电路一定是串联电路。小华的说法 （选填“正确”或“错误”）。
（5）在以上的（1）（2）步的操作中有一个明显的错误是： 。
12．如图所示，电动自行车两刹车手柄中各有一只开关S 和S，在行驶中用任意一只手柄刹车时，
1 2
该手柄上的开关立即断开，电动机停止工作。以下电路符合要求的是（ ）
A． B．
C． D．
13．如图是电冰箱的内电路简图，电动机M能带动压缩机进行致冷，电灯L用于开门照明，关于
这个电路，说法正确的是（ ）
A．电动机与灯L串联
B．S 能控制整个电路
1
C．当冰箱门打开时S 断开
1
D．当冷冻室温度高于设定温度时，S 闭合
2
14．如图所示，只闭合S，电阻R 、R 组成 电路，断开S 闭合S、S，电阻R 、R 组成
1 1 2 1 2 3 1 2
电路，同时闭合S、S，电路会形成 。
1 3
6
原创精品资源学科网独家享有版权，侵权必究！

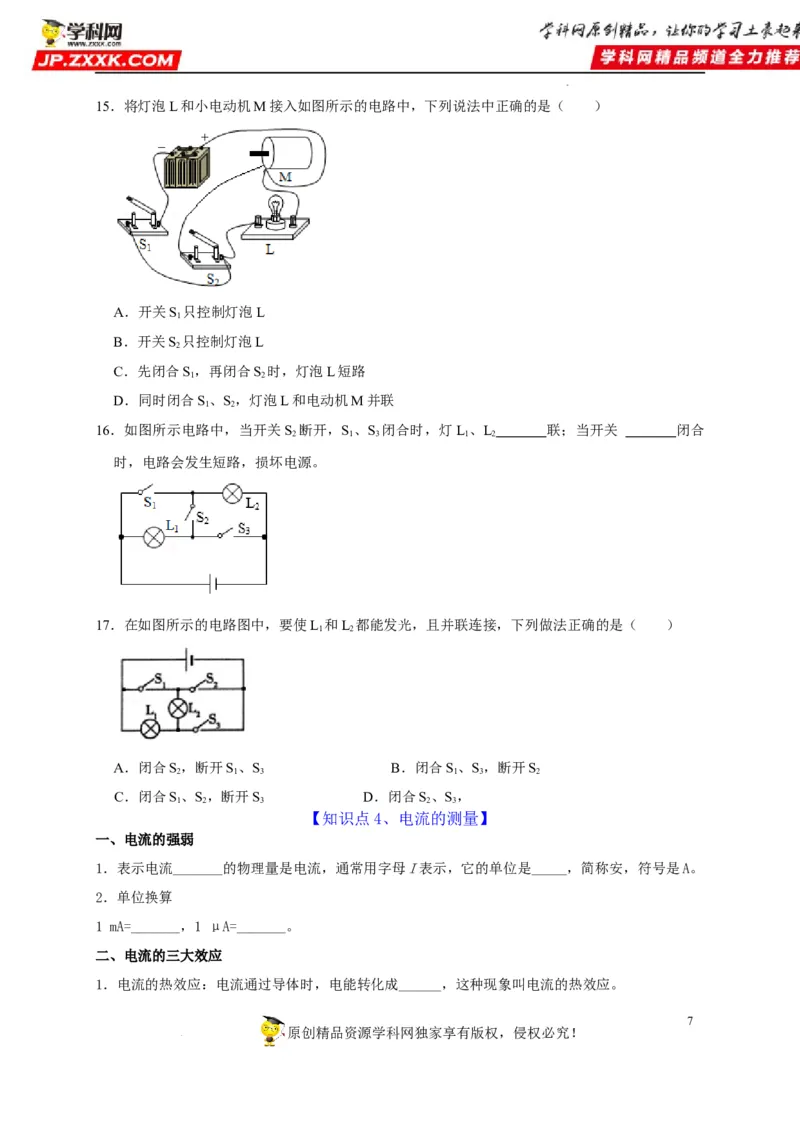

学科网（北京）股份有限公司15．将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（ ）
A．开关S 只控制灯泡L
1
B．开关S 只控制灯泡L
2
C．先闭合S，再闭合S 时，灯泡L短路
1 2
D．同时闭合S、S，灯泡L和电动机M并联
1 2
16．如图所示电路中，当开关S 断开，S 、S 闭合时，灯L 、L 联；当开关 闭合
2 1 3 1 2
时，电路会发生短路，损坏电源。
17．在如图所示的电路图中，要使L 和L 都能发光，且并联连接，下列做法正确的是（ ）
1 2
A．闭合S，断开S、S B．闭合S、S，断开S
2 1 3 1 3 2
C．闭合S、S，断开S D．闭合S、S，
1 2 3 2 3
【知识点4、电流的测量】
一、电流的强弱
1．表示电流_______的物理量是电流，通常用字母I表示，它的单位是_____，简称安，符号是A。
2．单位换算
1 mA=_______，1 μA=_______。
二、电流的三大效应
1．电流的热效应：电流通过导体时，电能转化成______，这种现象叫电流的热效应。
7
原创精品资源学科网独家享有版权，侵权必究！

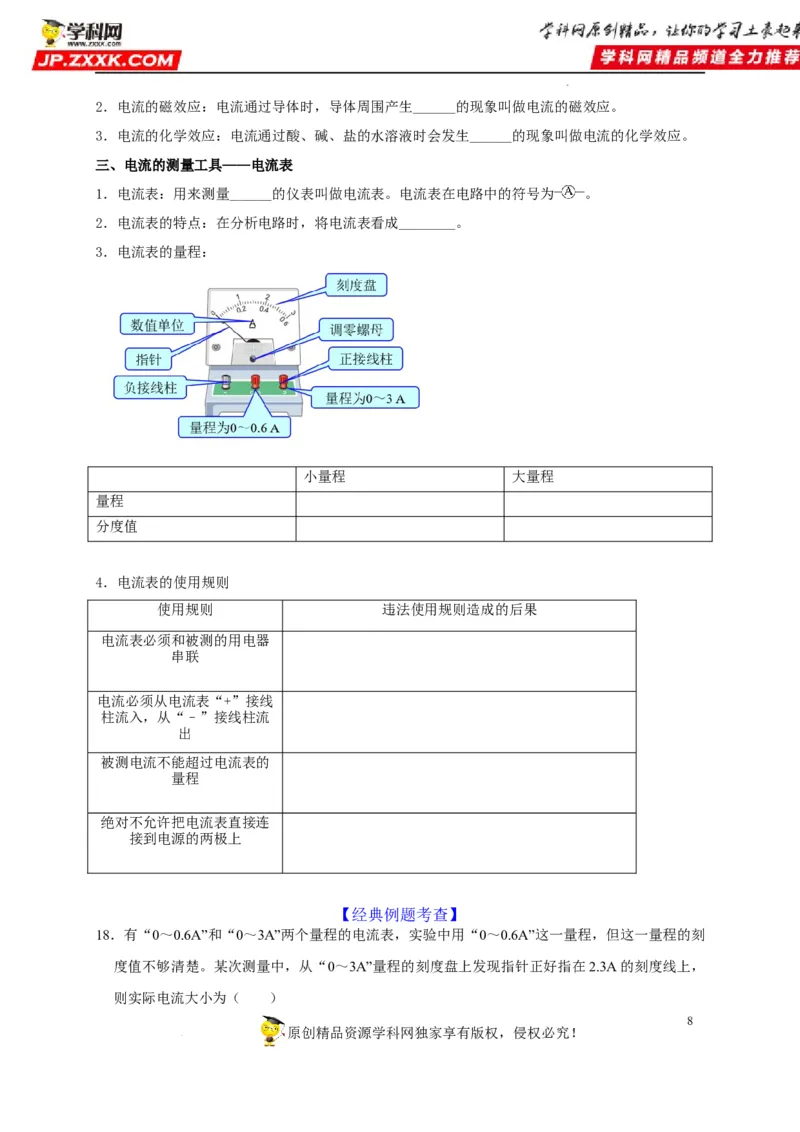

学科网（北京）股份有限公司2．电流的磁效应：电流通过导体时，导体周围产生______的现象叫做电流的磁效应。
3．电流的化学效应：电流通过酸、碱、盐的水溶液时会发生______的现象叫做电流的化学效应。
三、电流的测量工具——电流表
1．电流表：用来测量______的仪表叫做电流表。电流表在电路中的符号为 。
2．电流表的特点：在分析电路时，将电流表看成________。
3．电流表的量程：
小量程 大量程
量程
分度值
4．电流表的使用规则
使用规则 违法使用规则造成的后果
电流表必须和被测的用电器
串联
电流必须从电流表“+”接线
柱流入，从“–”接线柱流
出
被测电流不能超过电流表的
量程
绝对不允许把电流表直接连
接到电源的两极上
【经典例题考查】
18．有“0～0.6A”和“0～3A”两个量程的电流表，实验中用“0～0.6A”这一量程，但这一量程的刻
度值不够清楚。某次测量中，从“0～3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，
则实际电流大小为（ ）
8
原创精品资源学科网独家享有版权，侵权必究！

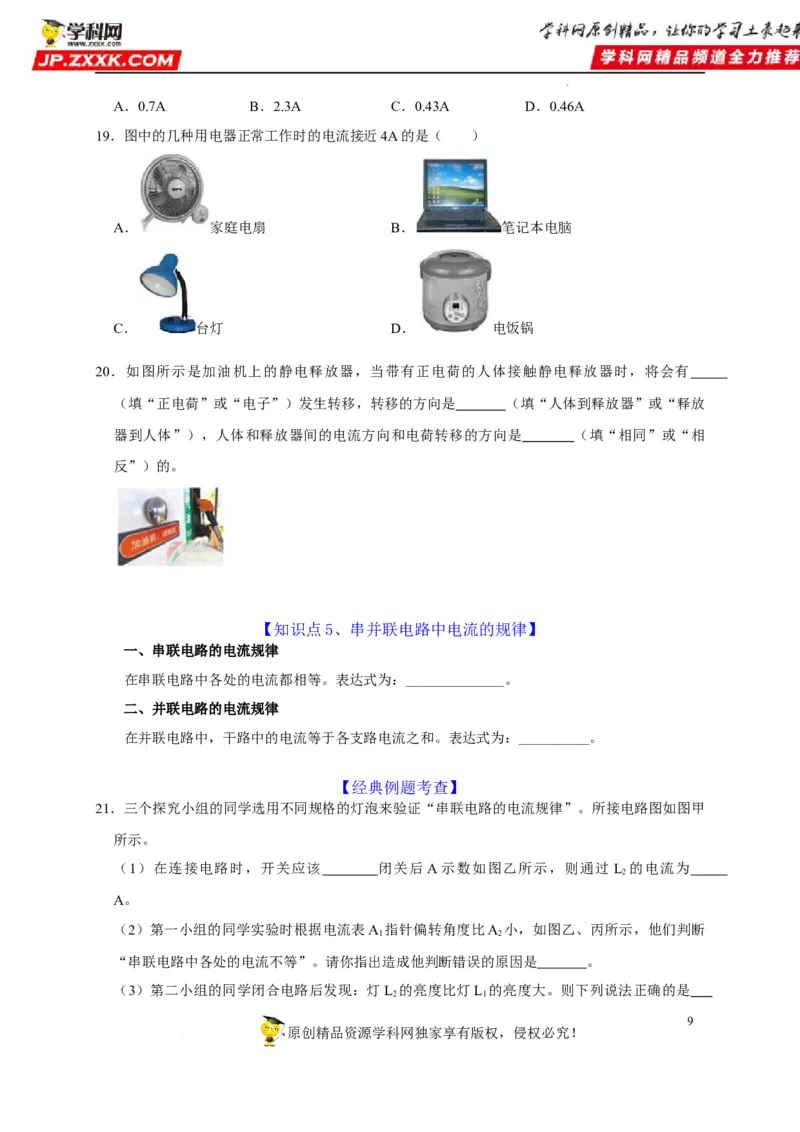

学科网（北京）股份有限公司A．0.7A B．2.3A C．0.43A D．0.46A
19．图中的几种用电器正常工作时的电流接近4A的是（ ）
A． 家庭电扇 B． 笔记本电脑
C． 台灯 D． 电饭锅
20．如图所示是加油机上的静电释放器，当带有正电荷的人体接触静电释放器时，将会有
（填“正电荷”或“电子”）发生转移，转移的方向是 （填“人体到释放器”或“释放
器到人体”），人体和释放器间的电流方向和电荷转移的方向是 （填“相同”或“相
反”）的。
【知识点5、串并联电路中电流的规律】
一、串联电路的电流规律
在串联电路中各处的电流都相等。表达式为：______________。
二、并联电路的电流规律
在并联电路中，干路中的电流等于各支路电流之和。表达式为：__________。
【经典例题考查】
21．三个探究小组的同学选用不同规格的灯泡来验证“串联电路的电流规律”。所接电路图如图甲
所示。
（1）在连接电路时，开关应该 闭关后 A 示数如图乙所示，则通过 L 的电流为
2
A。
（2）第一小组的同学实验时根据电流表A 指针偏转角度比A 小，如图乙、丙所示，他们判断
1 2
“串联电路中各处的电流不等”。请你指出造成他判断错误的原因是 。
（3）第二小组的同学闭合电路后发现：灯L 的亮度比灯L 的亮度大。则下列说法正确的是
2 1
9
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司；

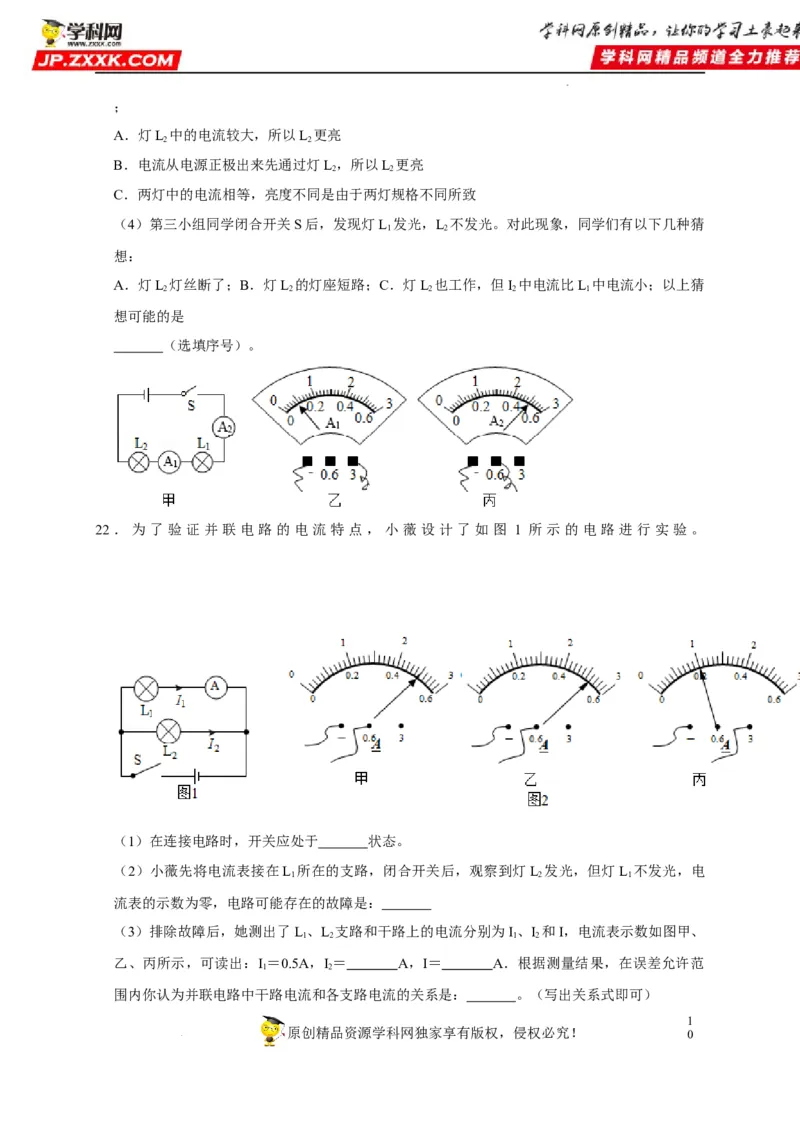

A．灯L 中的电流较大，所以L 更亮
2 2
B．电流从电源正极出来先通过灯L，所以L 更亮
2 2
C．两灯中的电流相等，亮度不同是由于两灯规格不同所致
（4）第三小组同学闭合开关S后，发现灯L 发光，L 不发光。对此现象，同学们有以下几种猜
1 2
想：
A．灯L 灯丝断了；B．灯L 的灯座短路；C．灯L 也工作，但I 中电流比L 中电流小；以上猜
2 2 2 2 1
想可能的是
（选填序号）。
22．为了验证并联电路的电流特点，小薇设计了如图 1 所示的电路进行实验。
（1）在连接电路时，开关应处于 状态。
（2）小薇先将电流表接在L 所在的支路，闭合开关后，观察到灯L 发光，但灯L 不发光，电
1 2 1
流表的示数为零，电路可能存在的故障是：
（3）排除故障后，她测出了L 、L 支路和干路上的电流分别为I 、I 和I，电流表示数如图甲、
1 2 1 2
乙、丙所示，可读出：I ＝0.5A，I ＝ A，I＝ A．根据测量结果，在误差允许范
1 2
围内你认为并联电路中干路电流和各支路电流的关系是： 。（写出关系式即可）
1
原创精品资源学科网独家享有版权，侵权必究！ 0

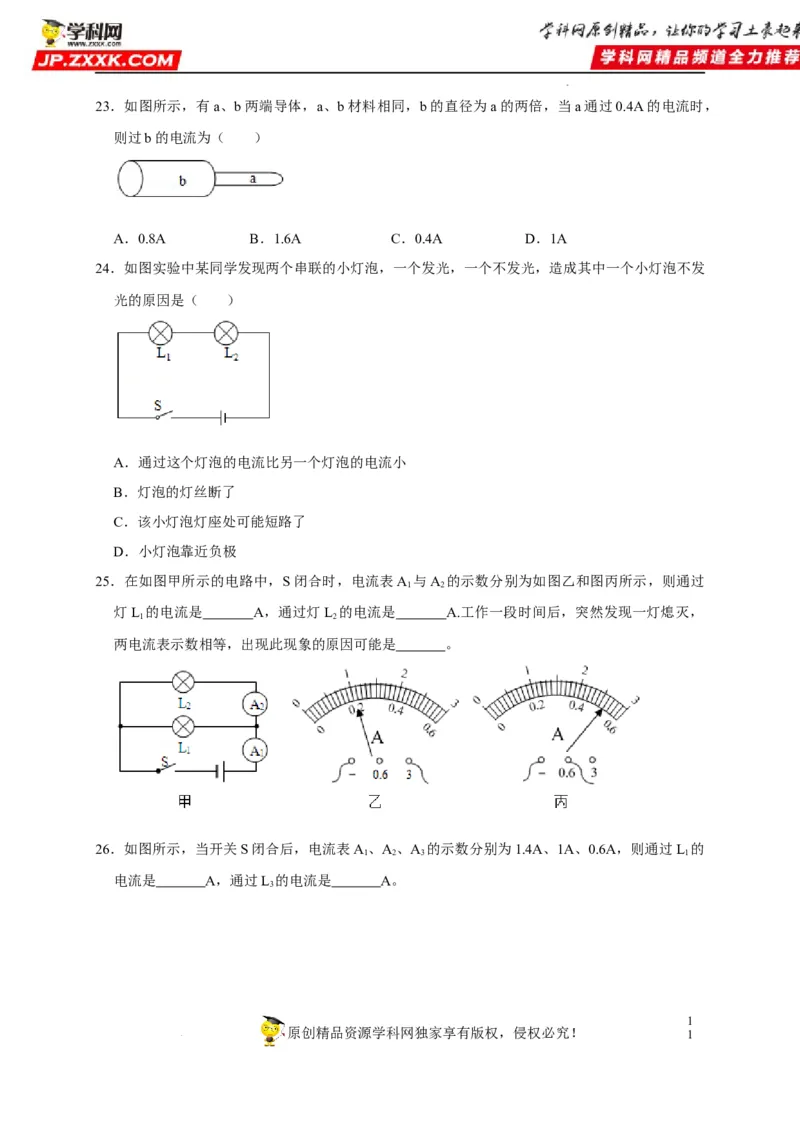

学科网（北京）股份有限公司23．如图所示，有a、b两端导体，a、b材料相同，b的直径为a的两倍，当a通过0.4A的电流时，
则过b的电流为（ ）
A．0.8A B．1.6A C．0.4A D．1A
24．如图实验中某同学发现两个串联的小灯泡，一个发光，一个不发光，造成其中一个小灯泡不发
光的原因是（ ）
A．通过这个灯泡的电流比另一个灯泡的电流小
B．灯泡的灯丝断了
C．该小灯泡灯座处可能短路了
D．小灯泡靠近负极
25．在如图甲所示的电路中，S闭合时，电流表A 与A 的示数分别为如图乙和图丙所示，则通过
1 2
灯L 的电流是 A，通过灯L 的电流是 A.工作一段时间后，突然发现一灯熄灭，
1 2
两电流表示数相等，出现此现象的原因可能是 。
26．如图所示，当开关S闭合后，电流表A 、A 、A 的示数分别为1.4A、1A、0.6A，则通过L 的
1 2 3 1
电流是 A，通过L 的电流是 A。
3
1
原创精品资源学科网独家享有版权，侵权必究！ 1

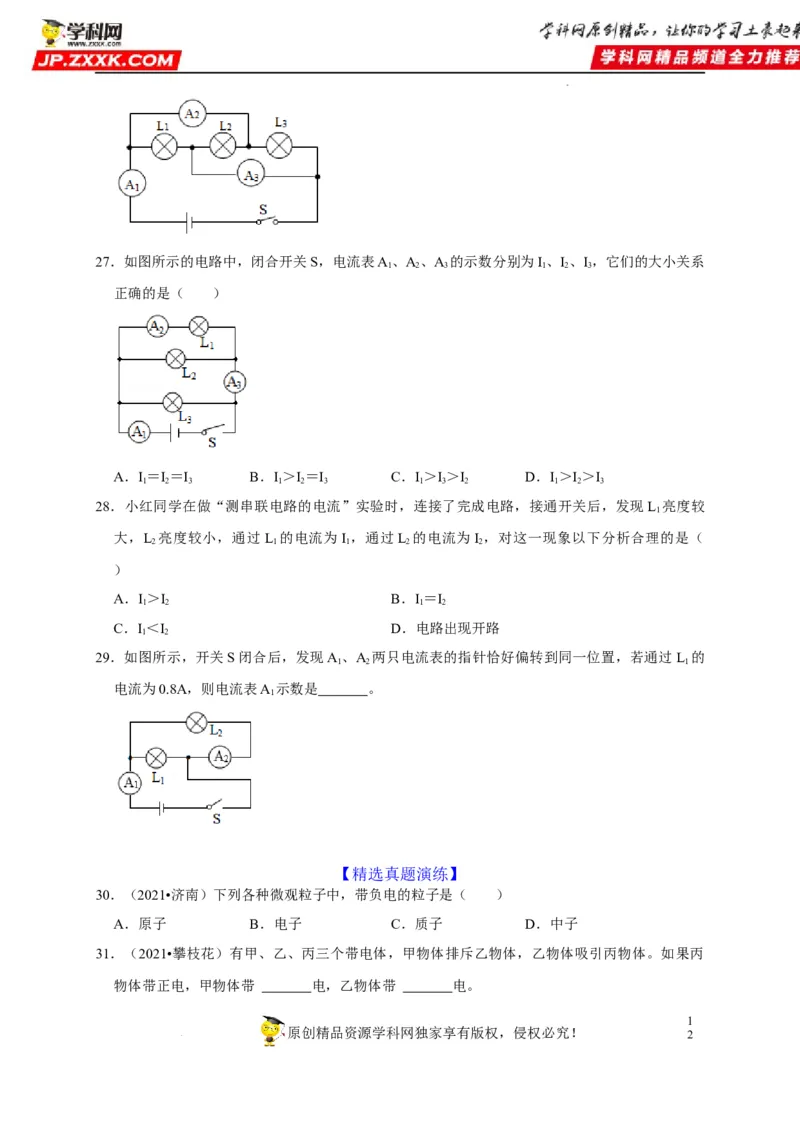

学科网（北京）股份有限公司27．如图所示的电路中，闭合开关S，电流表A、A、A 的示数分别为I、I、I，它们的大小关系
1 2 3 1 2 3
正确的是（ ）
A．I＝I＝I B．I＞I＝I C．I＞I＞I D．I＞I＞I
1 2 3 1 2 3 1 3 2 1 2 3
28．小红同学在做“测串联电路的电流”实验时，连接了完成电路，接通开关后，发现L 亮度较
1
大，L 亮度较小，通过L 的电流为I ，通过L 的电流为I ，对这一现象以下分析合理的是（
2 1 1 2 2
）
A．I＞I B．I＝I
1 2 1 2
C．I＜I D．电路出现开路
1 2
29．如图所示，开关S闭合后，发现A 、A 两只电流表的指针恰好偏转到同一位置，若通过L 的
1 2 1
电流为0.8A，则电流表A 示数是 。
1
【精选真题演练】
30．（2021•济南）下列各种微观粒子中，带负电的粒子是（ ）
A．原子 B．电子 C．质子 D．中子
31．（2021•攀枝花）有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙
物体带正电，甲物体带 电，乙物体带 电。
1
原创精品资源学科网独家享有版权，侵权必究！ 2

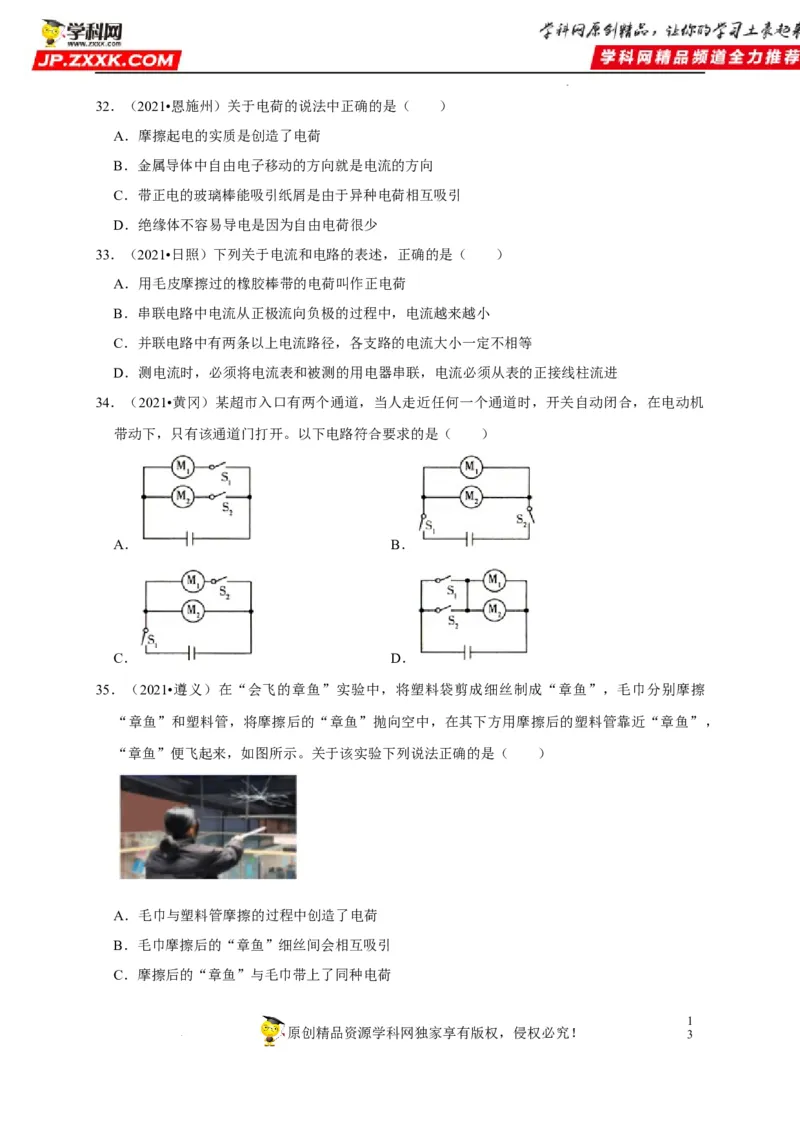

学科网（北京）股份有限公司32．（2021•恩施州）关于电荷的说法中正确的是（ ）
A．摩擦起电的实质是创造了电荷
B．金属导体中自由电子移动的方向就是电流的方向
C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引
D．绝缘体不容易导电是因为自由电荷很少
33．（2021•日照）下列关于电流和电路的表述，正确的是（ ）
A．用毛皮摩擦过的橡胶棒带的电荷叫作正电荷
B．串联电路中电流从正极流向负极的过程中，电流越来越小
C．并联电路中有两条以上电流路径，各支路的电流大小一定不相等
D．测电流时，必须将电流表和被测的用电器串联，电流必须从表的正接线柱流进
34．（2021•黄冈）某超市入口有两个通道，当人走近任何一个通道时，开关自动闭合，在电动机
带动下，只有该通道门打开。以下电路符合要求的是（ ）
A． B．
C． D．
35．（2021•遵义）在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦
“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，
“章鱼”便飞起来，如图所示。关于该实验下列说法正确的是（ ）
A．毛巾与塑料管摩擦的过程中创造了电荷
B．毛巾摩擦后的“章鱼”细丝间会相互吸引
C．摩擦后的“章鱼”与毛巾带上了同种电荷
1
原创精品资源学科网独家享有版权，侵权必究！ 3
学科网（北京）股份有限公司D．“章鱼”飞起的原理与验电器工作原理相同

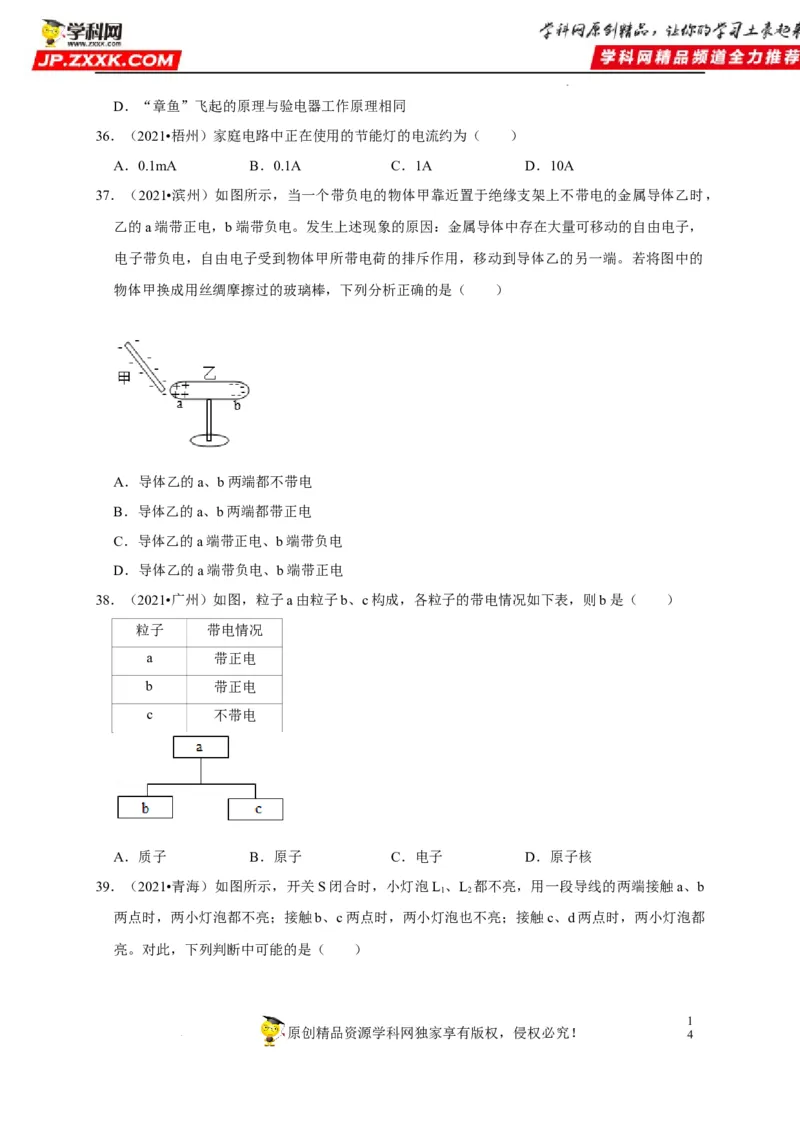

36．（2021•梧州）家庭电路中正在使用的节能灯的电流约为（ ）
A．0.1mA B．0.1A C．1A D．10A
37．（2021•滨州）如图所示，当一个带负电的物体甲靠近置于绝缘支架上不带电的金属导体乙时，
乙的a端带正电，b端带负电。发生上述现象的原因：金属导体中存在大量可移动的自由电子，
电子带负电，自由电子受到物体甲所带电荷的排斥作用，移动到导体乙的另一端。若将图中的
物体甲换成用丝绸摩擦过的玻璃棒，下列分析正确的是（ ）
A．导体乙的a、b两端都不带电
B．导体乙的a、b两端都带正电
C．导体乙的a端带正电、b端带负电
D．导体乙的a端带负电、b端带正电
38．（2021•广州）如图，粒子a由粒子b、c构成，各粒子的带电情况如下表，则b是（ ）
粒子 带电情况
a 带正电
b 带正电
c 不带电
A．质子 B．原子 C．电子 D．原子核

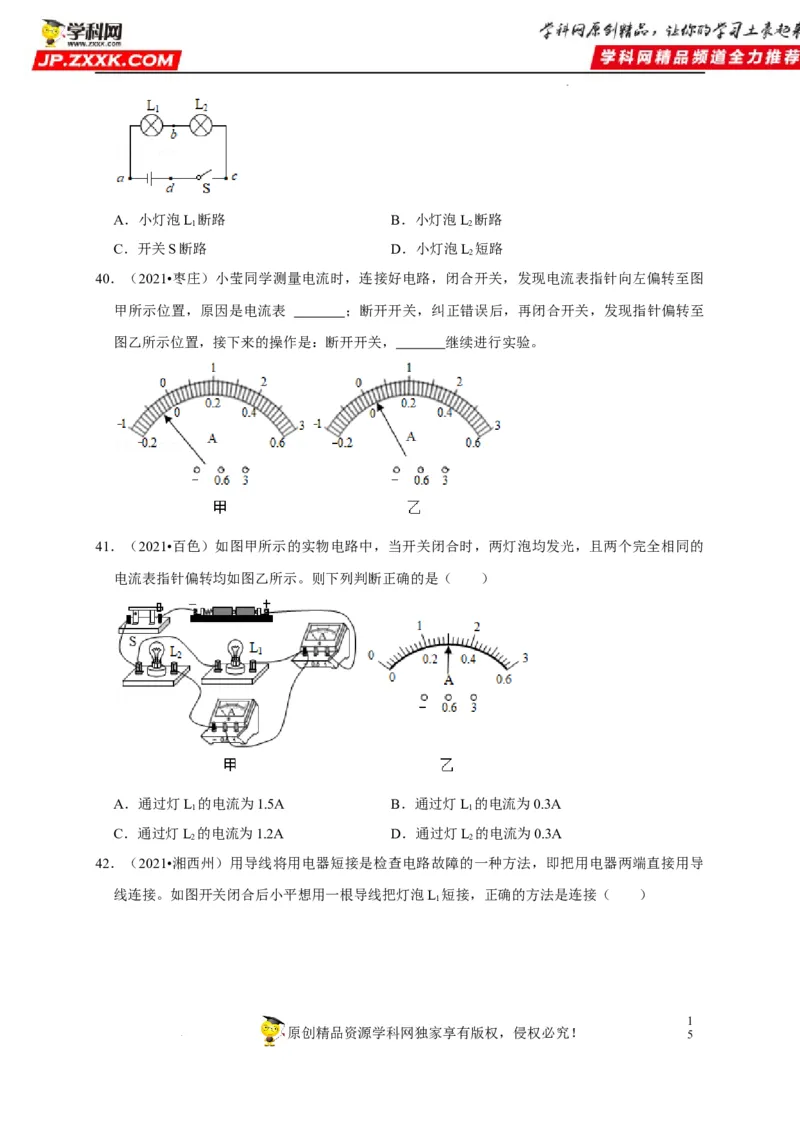

39．（2021•青海）如图所示，开关S闭合时，小灯泡L 、L 都不亮，用一段导线的两端接触a、b
1 2
两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都
亮。对此，下列判断中可能的是（ ）
1
原创精品资源学科网独家享有版权，侵权必究！ 4
学科网（北京）股份有限公司A．小灯泡L 断路 B．小灯泡L 断路
1 2
C．开关S断路 D．小灯泡L 短路
2
40．（2021•枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图
甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至
图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
41．（2021•百色）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的
电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L 的电流为1.5A B．通过灯L 的电流为0.3A
1 1
C．通过灯L 的电流为1.2A D．通过灯L 的电流为0.3A
2 2

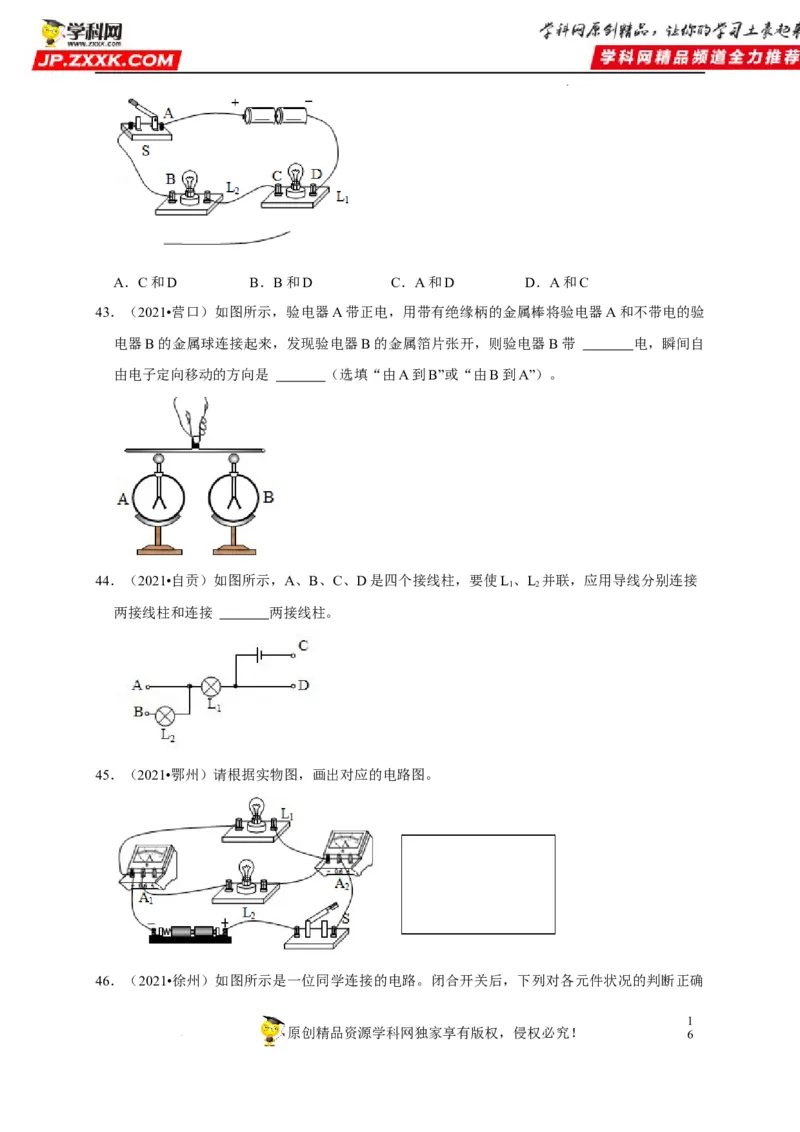

42．（2021•湘西州）用导线将用电器短接是检查电路故障的一种方法，即把用电器两端直接用导
线连接。如图开关闭合后小平想用一根导线把灯泡L 短接，正确的方法是连接（ ）
1
1
原创精品资源学科网独家享有版权，侵权必究！ 5
学科网（北京）股份有限公司A．C和D B．B和D C．A和D D．A和C
43．（2021•营口）如图所示，验电器A带正电，用带有绝缘柄的金属棒将验电器A和不带电的验
电器B的金属球连接起来，发现验电器B的金属箔片张开，则验电器B带 电，瞬间自
由电子定向移动的方向是 （选填“由A到B”或“由B到A”）。
44．（2021•自贡）如图所示，A、B、C、D是四个接线柱，要使L 、L 并联，应用导线分别连接
1 2
两接线柱和连接 两接线柱。
45．（2021•鄂州）请根据实物图，画出对应的电路图。

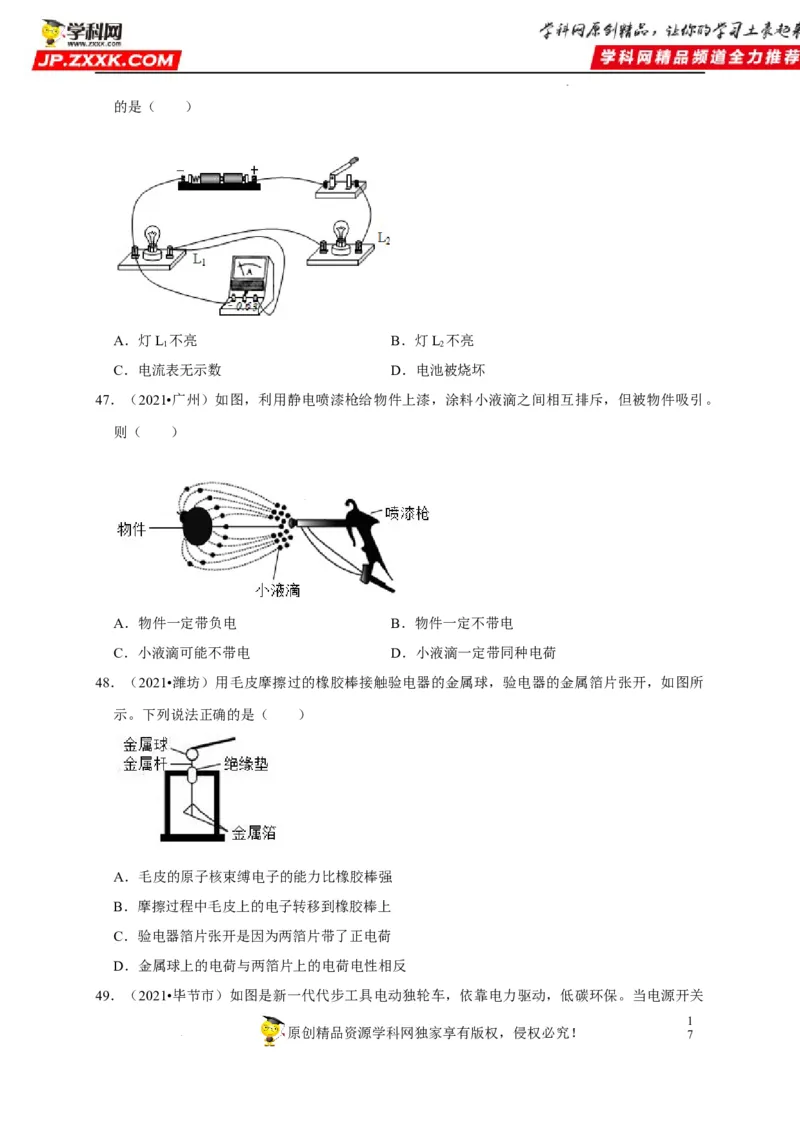

46．（2021•徐州）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确
1
原创精品资源学科网独家享有版权，侵权必究！ 6
学科网（北京）股份有限公司的是（ ）
A．灯L 不亮 B．灯L 不亮
1 2
C．电流表无示数 D．电池被烧坏
47．（2021•广州）如图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。
则（ ）
A．物件一定带负电 B．物件一定不带电
C．小液滴可能不带电 D．小液滴一定带同种电荷
48．（2021•潍坊）用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所
示。下列说法正确的是（ ）
A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
49．（2021•毕节市）如图是新一代代步工具电动独轮车，依靠电力驱动，低碳环保。当电源开关
1
原创精品资源学科网独家享有版权，侵权必究！ 7

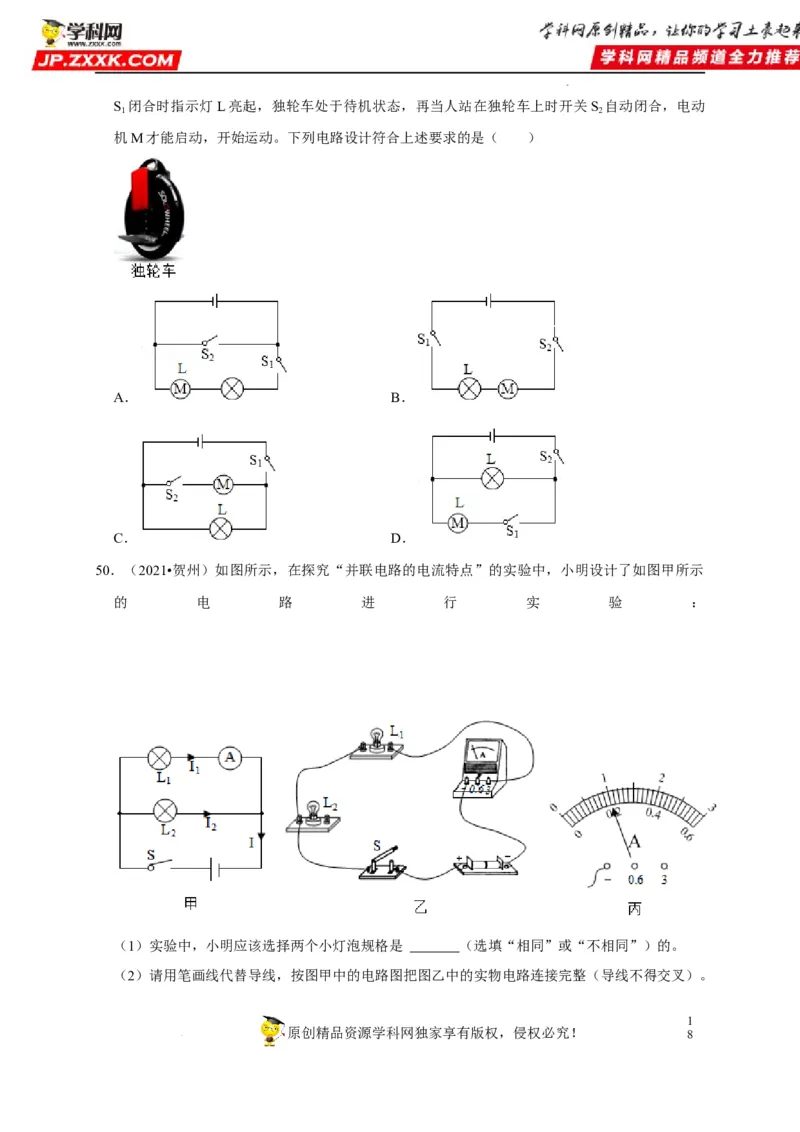

学科网（北京）股份有限公司S 闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S 自动闭合，电动
1 2
机M才能启动，开始运动。下列电路设计符合上述要求的是（ ）
A． B．
C． D．
50．（2021•贺州）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示
的 电 路 进 行 实 验 ：
（1）实验中，小明应该选择两个小灯泡规格是 （选填“相同”或“不相同”）的。
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。
1
原创精品资源学科网独家享有版权，侵权必究！ 8

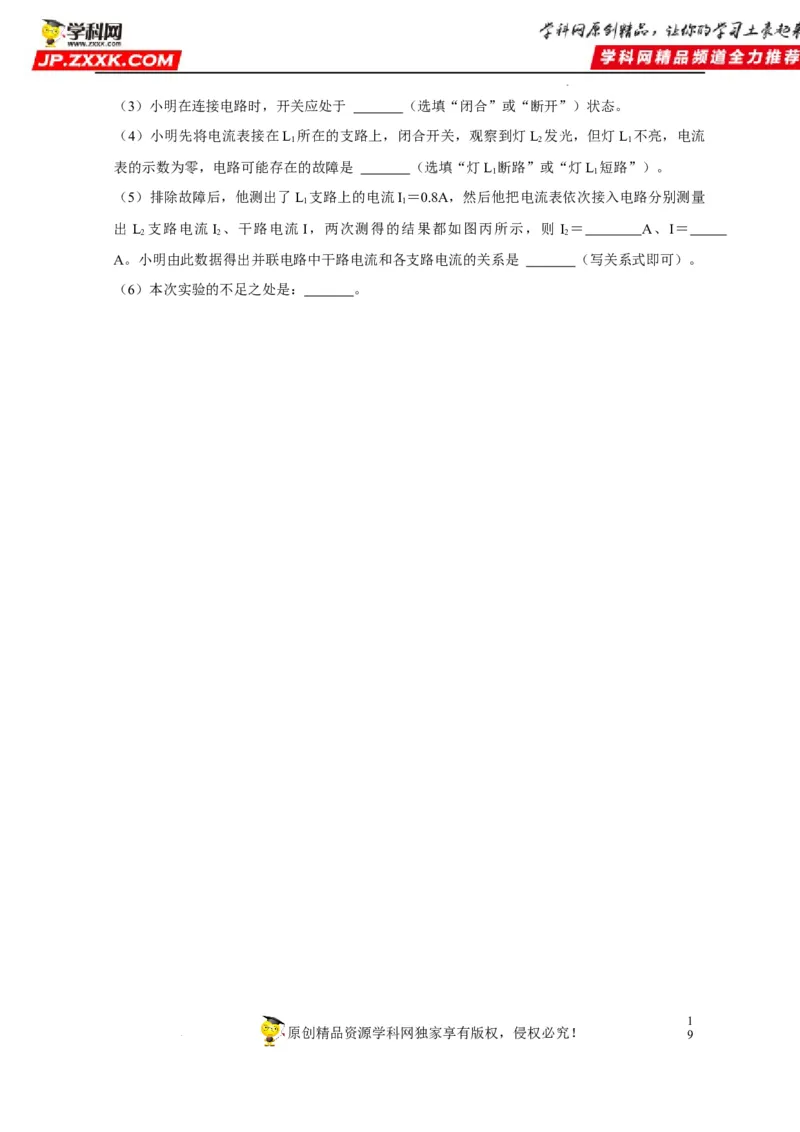

学科网（北京）股份有限公司（3）小明在连接电路时，开关应处于 （选填“闭合”或“断开”）状态。
（4）小明先将电流表接在L 所在的支路上，闭合开关，观察到灯L 发光，但灯L 不亮，电流
1 2 1
表的示数为零，电路可能存在的故障是 （选填“灯L 断路”或“灯L 短路”）。
1 1
（5）排除故障后，他测出了L 支路上的电流I ＝0.8A，然后他把电流表依次接入电路分别测量
1 1
出 L 支路电流 I 、干路电流 I，两次测得的结果都如图丙所示，则 I ＝ A、I＝
2 2 2
A。小明由此数据得出并联电路中干路电流和各支路电流的关系是 （写关系式即可）。
（6）本次实验的不足之处是： 。
