专题 26 家庭电路（解析版）
【内容播报】
特别说明：典例主要是2023年的中考真题，即时检测是最新的全国各地的模拟题，好题冲关
中的基础过关主要是2022年的期末考试题，能力提升主要是2023年的模拟考试题，真题感
悟主要2023年的中考真题中，所有题型经过多次筛选。知识点以挖空的形式设计，便于学生
提前预习，考点通过方法总结，知识加工，便于学生理解和记忆，好题冲关分层设计，针对
于不同的学生。
知识点 考点 好题冲关
家庭电路的组成 家庭电路的连接（1典例+3即时检测） 基础过关（22）
家庭电路电流过大原因 安全用电常识（1典例+3即时检测） 能力提升（22）
触电 家庭电路故障判断（1典例+3即时检测） 真题感悟（20题）
1. 了解家庭电路的组成，掌握家庭电路的连接方式；
2. 了解家庭电路电流过大的原因，能正确判断家庭电路故障；
3. 了解安全用电常识，防止触电；
知识点1：家庭电路的组成
1. 家庭电路组成示意图：
2.电路元件的作用与连接
（1）进户线（零线和火线）
①电压值：火线与零线之间电压为______V，零线与大地之间电压为________
②辨别：试电笔，能使氖管发光的是______，否则是________
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）电能表：用来计量电路所消耗的_________
（3）闸刀开关：控制电路通断
（4）保险丝
①作用：当电路中电流过大时，自动切断电路
②材料：熔点________、电阻（率）______________
③特点：保险丝越粗，熔断电流越________
④更换：_____用铜丝、铁丝代替保险丝；______用更粗的保险丝代替原保险丝
（5）用电器
①用电器___联在电路中
②控制用电器的开关与电器____联在电路中
（6）插座
①作用：给可移动的家用电器供电
②种类：两孔插座、三孔插座
②接法：左孔接零线，右孔接火线，上孔接地线.概括为“左零右火上接地”
知识点2：家庭电路中电流过大的原因
1.原因
（1）发生_________.由公式 可知，此时电路中的电流大.
（2）电路中同时使用的用电器______过大.由公式I=P/U可知，此时电路中的电流大.
2．危害：使保险丝熔断（或总开关断开），导致家庭电路供电中断.
知识点3：触电
1．原因：人体直接或间接跟______线接触，并与零线或地线构成通路
2. 触电形式
（1）低压触电
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）高压触电：高压电弧触电、跨步电压触电
3. 防雷措施：安装__________
4. 触电救助：先___________，再行施救
5．用电原则：__________低压带电体，___________高压带电体
【提示】为了防止触电，安装家庭电路时，开关应接在火线上，螺丝口灯泡的螺旋套接线柱应接零线.
考点一 家庭电路的连接
1. 现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝.
2. 使用试电笔时，手一定要接触笔尾金属体，手一定不能接触笔尖金属体.
3. 将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起
来了，这样可以避免因用电器金属外壳带电而发生触电事故.
【典例1】（2023·四川巴中·统考中考真题）如图所示，请用笔画线代替导线将“光控”开关、“声
控”开关、灯泡正确连入电路，要求：只有在光线很暗且有声音时灯才亮的楼道自动控制电路。
【即时检测1】（2023·河南周口·校联考三模）如图所示，两灯泡的额定电压均为220 V。要求开关控
制两灯泡，且闭合开关后两灯泡都能正常发光，请将电路连接完整。
【即时检测2】（2023·河南信阳·校考三模）小周用碳膜电位器设计了一个可调亮度的电灯，如图所示，
为了安全，她把电路元件安装在塑料外壳内，请根据安全用电的原则，把各元件连入家庭电路中，要求滑
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
片顺时针滑动时小灯泡变亮。（碳膜电位器拥有开关的功能）
【即时检测3】（2023·黑龙江大庆·校考模拟预测）请用笔画线表示导线，将图中的电灯、开关和插座
正确接入家庭电路中。
考点二 安全用电常识
（1）不接触低压带电体，不靠近高压带电体
（2）更换灯泡、搬动电器前应断开开关
（3）不弄湿用电器，不损坏绝缘层
（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换
【典例2】（2023·内蒙古兴安盟·统考中考真题）“安全用电，珍爱生命”是每个公民应有的意识，下
列遵守安全用电原则的是（ ）
A．在输电线上晾衣服 B．发现有人触电立即切断电源
C．用湿抹布擦拭正在发光的电灯 D．使用绝缘皮破损的手机充电线
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【即时检测1】（2023·河南开封·统考三模）下列符合安全用电原则的是（ ）
A．试电笔使用时手不能接触它的任何金属部位
B．只要小心一点，湿手也能触碰开关
C．发现有人触电时立即切断电源
D．雷雨天在大树下避雨
【即时检测2】（2023·陕西西安·西安市大明宫中学校考三模）关于家庭电路和安全用电，下列说法正
确的是（ ）
A．家庭电路中各用电器是串联的
B．控制电灯的开关必须连接在火线和电灯之间
C．发现空气开关跳闸后，立即重新合上
D．可以将用电器的三脚插头改为两脚插头接在两孔插座上使用
【即时检测3】（2023·吉林·校联考二模）下列做法中，符合安全用电原则的是（ ）
A．在同一个插座上，插入多个大功率用电器 B．更换电灯时未关闭电灯开关
C．电灯开关应接在零线和电灯之间 D．电脑长时间不使用时应切断电源
考点三 家庭电路故障判断
1. 测量工具：测电笔。
2. 检测思路
现象 保险丝 可能原因
已熔断 用电器总功率过大或短路
用电器不工作 若测电笔笔尖接触两根导线，氖管均发光，则进户线零线断路
未熔断
若测电笔笔尖接触两根导线，氖管均不发光，则进户线火线断路或电网停电
【典例3】（多选）（2023·湖北十堰·统考中考真题）如图甲是某家庭电路连接示意图，图乙为电路中
空气开关的原理图，P为电磁铁，Q为衔铁，S为开关。下列分析正确的是（ ）
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．手机充电器接入两孔插座后空气开关跳闸，一定是电路的总功率过大
B．将电饭锅接入甲图三孔插座，电饭锅的金属外壳通过1孔接地
C．图乙中P的左端为N极
D．电流过大时，图乙中P的磁性增强，吸引Q向左偏转，弹簧拉起S切断电路
【即时检测1】（2023·山东临沂·统考一模）如图所示是某家庭电路的一部分，下列说法正确的是（
）
A．电冰箱连入三孔插座后，电灯与电冰箱并联
B．闭合S灯不亮，说明没电，可以直接维修
C．零线和地线之间的电压为220V
D．保险丝改接到零线上更安全
【即时检测2】（2023·湖北省直辖县级单位·统考二模）如图所示的家庭电路中，闭合开关后发现灯泡
不亮。用测电笔检测A点发光，B点不发光；用测电笔检测插座的两个孔，发现氖管只有右边孔发光。发
生这一现象的原因可能是（ ）
A．灯泡短路 B．灯泡灯丝断了
C．进户零线断路 D．进户火线断路
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【即时检测3】（2023·江苏泰州·校考三模）如图是家庭照明电路中的一部分，已知 、 中有一只
灯泡的灯头接线处存在故障，电工师傅为查明故障，将保险丝处换接成一只“220V；40W”的灯泡 ，当
只闭合开关S、 时，灯泡 和 都呈暗红色，当只闭合开关S、 时，灯泡 正常发光， 不发光。
由此可以确定判断： 所在支路 （选填“短路”、“断路”或“正常”，下同）， 灯头接线处
。
一、选择题
1．关于家庭电路及安全用电的理解，下列说法不正确的是（ ）
A．控制灯具的开关都应该安装在火线上
B．用电器的三脚插头中标有“E”的插头连接的是用电器的金属外壳
C．空气开关跳闸一定是发生了短路现象
D．使用验电笔辨别零线和火线时，手应该和笔尾金属体接触
2．下列关于家庭电路和安全用电的说法中，正确的是（ ）
A．使用测电笔，手一定不能接触任何金属
B．更换灯泡或搬动电器前不必断开电源开关
C．发生触电事故时，赶紧把触电的人拉开
D．输电线进户后，依次连接电能表、总开关、保险装置
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
3．下列做法符合安全用电的是（ ）
A．洗衣机的金属外壳可以不接地 B．插头绝缘皮破损不影响使用
C．控制电灯的开关应接在火线和电灯之间 D．用潮湿的抹布擦正在工作的用电器
4．关于家庭电路和安全用电，下列说法中正确的是（ ）
A．家庭电路中电流过大导致空气开关跳闸，原因是电路短路或者总功率过大
B．闭合教室里一个开关，三盏灯同时亮，说明这三盏灯是串联的
C．家庭电路中，开关接在火线或零线都可以
D．家庭电路的电压是220V，没有超过安全电压值，对人体是安全的
5．晚上7点，爸爸在看《新闻联播》，小明在上网查资料，妈妈插上电热水壶插头准备烧水，她一闭合电
热水壶开关，上述用电器均停止工作，并发现干路保险丝熔断了，请你分析，发生这一现象的原因可能是
（ ）
A．家中用电器总功率过大
B．电热水壶内某处短路
C．电热水壶开关短路
D．电热水壶某处断路
6．下列现象中，可能引起家庭电路中的保险丝熔断或空气开关跳闸的是（ ）
A．吹风机中的电热线断了
B．卧室灯的开关接触不良
C．用电器的金属外壳接地
D．同时使用的用电器的总功率过大
7．（多选）关于家庭电路，下列说法中正确的是（ ）
A．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的
B．在家庭电路中，同时工作的用电器越多，总电阻越小
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电
阻小
8．“安全用电，珍惜生命。”是公民应有的安全意识。关于家庭电路及安全用电，下列说法正确的是（
）
A．家庭电路中，控制各个灯具的开关都应安装在火线上
B．发现有人触电，应该立即用手拉他
C．低于220V的电压对人体都是安全的
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．电器设备起火，用水直接灭火
9．如图是安装完成的部分家庭电路示意图。闭合开关灯不亮，经检查保险丝完好，用测电笔测a点、b点、
c点氛管均发光，d点氖管不发光。此电路故障可能是（ ）
A．cd间断路 B．ab间断路
C．插座发生短路 D．进户的火线断路
10．（多选）如图，是一个带控制开关多用途出插座，既有USB接口可以给数码产品供电，又有普通插座
接口可以为其他用电器供电，开关可以控制所有接口的通断。关于此插座，以下说法正确的是（ ）
A．插座上的控制开关与接口的整体部分之间的连接方式是串联
B．数码产品和其它用电器同时接入插座，它们的连接方式是并联
C．数码产品和其它用电器同时接入插座时，插座提供的电压会变大
D．数码产品和其它用电器同时接入插座工作，通过插座的电流变大
11．下列做法中，不符合安全用电原则的是（ ）
A．可以把衣服搭在电暖气上烘烤
B．电路起火时不要先用水灭火，应迅速切断电源
C．使用试电笔检查电路时，手不能与笔尖的金属部分相接触
D．可以站在干燥的木凳上单手触摸火线
二、填空题
12．在疫情期间，小明家中经常因同时打开的电器过多而跳闸，所以他想用测电笔检查电路故障，测电笔
可以辨别火线和零线，使氖管发光的是 线。后来有一次闭合开关后，发现电灯不亮，如图所
示，所以他用测电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是 （填
“ab”“bc”“cd”“火线”或“零线”）开路。
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
13．在家庭电路中，人体触电，都是因为人体直接或间接与 （选填“零”“火”或“地”）
线接触，为了安全，家中部分用电器使用三孔插座的目的是让家用电器的 部分接地。
14．在家庭电路中，串联在电路中的保险丝，电阻比较 ，熔点比较低，当电流过大时，升温熔断，
切断电路。电冰箱、洗衣机等用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器
的 相连。如果电路出现故障，电工师傅一般会用试电笔检查电路哪里出现故障，如图所示甲、乙两
种试电笔的使用方法，正确的是 。（填“甲”或“乙”）
15．小科学习了有关电的知识，用测电笔对如图电路中的a、b、c、d进行测试，测试时开关闭合。
（1）乙、丙两图中，测电笔使用正确的是 ；
（2）如果测试结果只有b点不发光，可能发生的故障是 。
16．如图为小红家电路中安装的电能表，此时示数为 kW∙h。小红关闭家中其它用电器，只将
一个电吹风机接入电路，3min内电能表铝盘转过15转，则此电吹风机的功率为 W。家庭电
路中电流过大的原因可能是电路发生短路或 。
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
17．家庭电路中的各用电器之间是 （选填“串”或“并”）联的；家庭电路中发生短路时，电路
中的 很大，此时电路中的 会起到保护作用，避免发生火灾。
三、作图题
18．如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯；②三孔插座
单独接入。
19．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
20．如图所示的家庭电路，吊灯L 和壁灯L 分别由开关S 和S 控制，墙上有一个固定的三孔插座。请按
1 2 1 2
安全用电的要求将电路连接完整。（导线不能交叉，且横平竖直）
四、简答题
21．有一天，小伊家的空调一打开，空气开关就跳闸，请你写出两个发生跳闸的可能原因。
22．如图是空调的三脚插头与三孔插座，请应用物理知识回答下列问题：
（1）三脚插头中较长的脚E与空调的什么部位相连？
（2）标有“E”字的插脚比其他两脚稍长一些，有什么好处？
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
一、选择题
1．（2023·山东德州·统考一模）关于家庭电路和安全用电，下列说法正确的是（ ）
A．对人体而言，安全电压一般是36V
B．三角插头的最长脚把火线与大地相连
C．控制电灯的开关必须接在火线与电灯之间
D．用测电笔时，手一定不能触碰笔上的任何金属
2．（2023·安徽合肥·合肥市第四十五中学校考一模）物理学习过程中，对物理知识的正确认识是非常重要
的。以下说法正确的是（ ）
A．跳远运动员起跳前要助跑是为了增大惯性
B．使用滑轮组既可以省力，也可以省功
C．使用测电笔检测火线时，人体会有电流流过
D．热机工作的实质是把机械能转化为内能
3．（2023·山东临沂·统考一模）下列说法中符合事实的是（ ）
A．一盏100W 的白炽灯正常工作1h，消耗1kW·h的电能
B．常用的测电笔就是用来测量家庭电路电压大小的工具
C．在一只灯泡两端加 2V 电压时，通过灯泡的电流是0.2A，则灯泡的功率是0.4W
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．为了安全用电，洗衣机等家用电器的金属外壳必须与大地保持绝缘
4．（2023·山东临沂·统考一模）下列关于电学知识说法正确的是（ ）
A．验电器的工作原理是同种电荷相互排斥
B．若空气开关“跳闸”，一定是使用了大功率用电器
C．电能表是测量用电器消耗电功率的仪表
D．使用三脚插头和三孔插座的目的是为了节约电能
5．（2023·福建漳州·校联考模拟预测）每年3月最后一周的星期一为全国中小学生安全教育日。下列关于
教室安全用电的做法，正确的是（ ）
A．教室内空调用两孔插座 B．将教室里所有用电器都打开
C．放学离开教室及时关闭电源 D．将教室日光灯的开关接在零线上
6．（2023·陕西咸阳·统考一模）安全用电是每一位公民的必备素养。下列做法中符合安全用电原则的是（
）
A．使用测电笔时手应该接触笔尾金属体
B．安装电路时，开关应接在用电器和零线之间
C．只要人不触碰高压电线，在高压线下钓鱼没有危险
D．开关的塑料外壳是绝缘体，可以用湿手拨动开关
7．（2023·云南临沧·统考一模）“珍爱生命，安全用电”是我们必备的用电常识。下列各图中符合安全用
电原则的是（ ）
A．电水壶接三孔插座 B．湿手按开关 C．电线上晾衣物 D．用手指触碰插座插
孔
8．（2023·山东滨州·统考一模）关于家庭电路与安全用电，下列说法正确的是（ ）
A．家庭电路中的电冰箱和空调是并联的
B．控制灯泡的开关要接在零线和灯泡之间
C．家庭电路中电流过大的原因一定是发生了短路
D．使用试电笔时，手若接触笔尾金属体就会发生触电事故

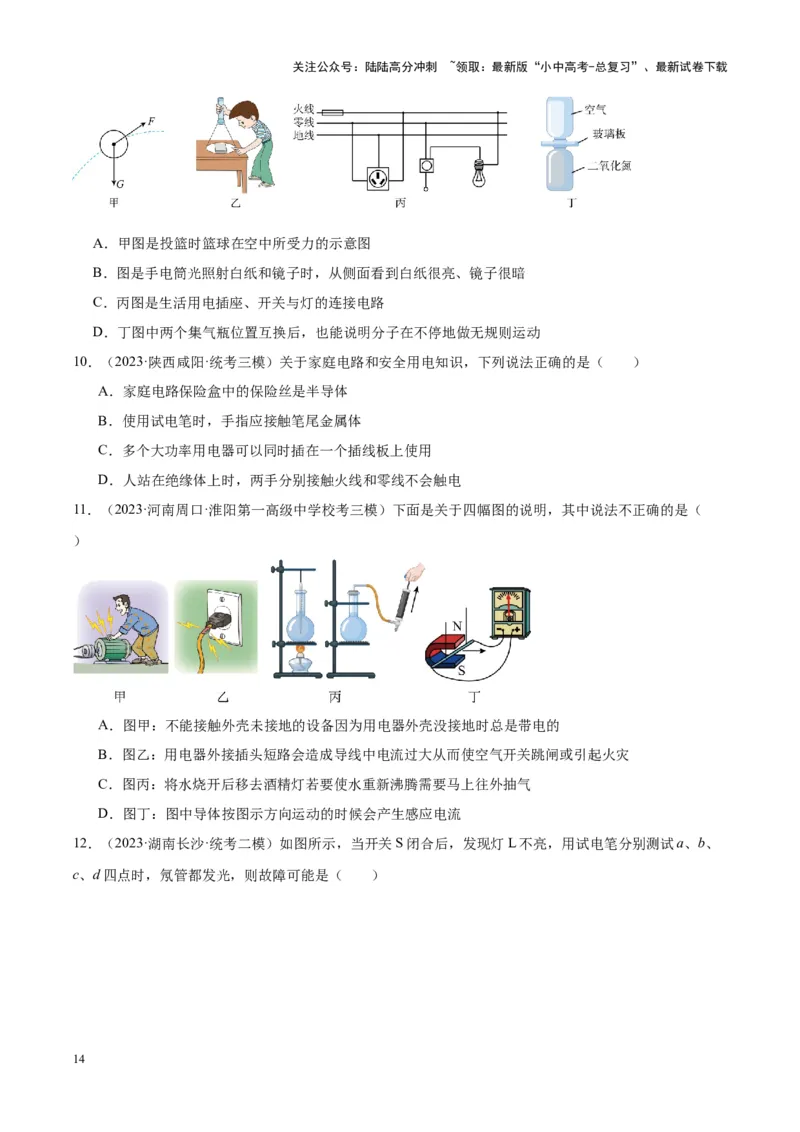

9．（2023·宁夏银川·校考二模）如图甲、乙、丙、丁中描述及相关作图正确的是（ ）
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．甲图是投篮时篮球在空中所受力的示意图
B．图是手电筒光照射白纸和镜子时，从侧面看到白纸很亮、镜子很暗
C．丙图是生活用电插座、开关与灯的连接电路
D．丁图中两个集气瓶位置互换后，也能说明分子在不停地做无规则运动
10．（2023·陕西咸阳·统考三模）关于家庭电路和安全用电知识，下列说法正确的是（ ）
A．家庭电路保险盒中的保险丝是半导体
B．使用试电笔时，手指应接触笔尾金属体
C．多个大功率用电器可以同时插在一个插线板上使用
D．人站在绝缘体上时，两手分别接触火线和零线不会触电
11．（2023·河南周口·淮阳第一高级中学校考三模）下面是关于四幅图的说明，其中说法不正确的是（
）
A．图甲：不能接触外壳未接地的设备因为用电器外壳没接地时总是带电的
B．图乙：用电器外接插头短路会造成导线中电流过大从而使空气开关跳闸或引起火灾
C．图丙：将水烧开后移去酒精灯若要使水重新沸腾需要马上往外抽气
D．图丁：图中导体按图示方向运动的时候会产生感应电流

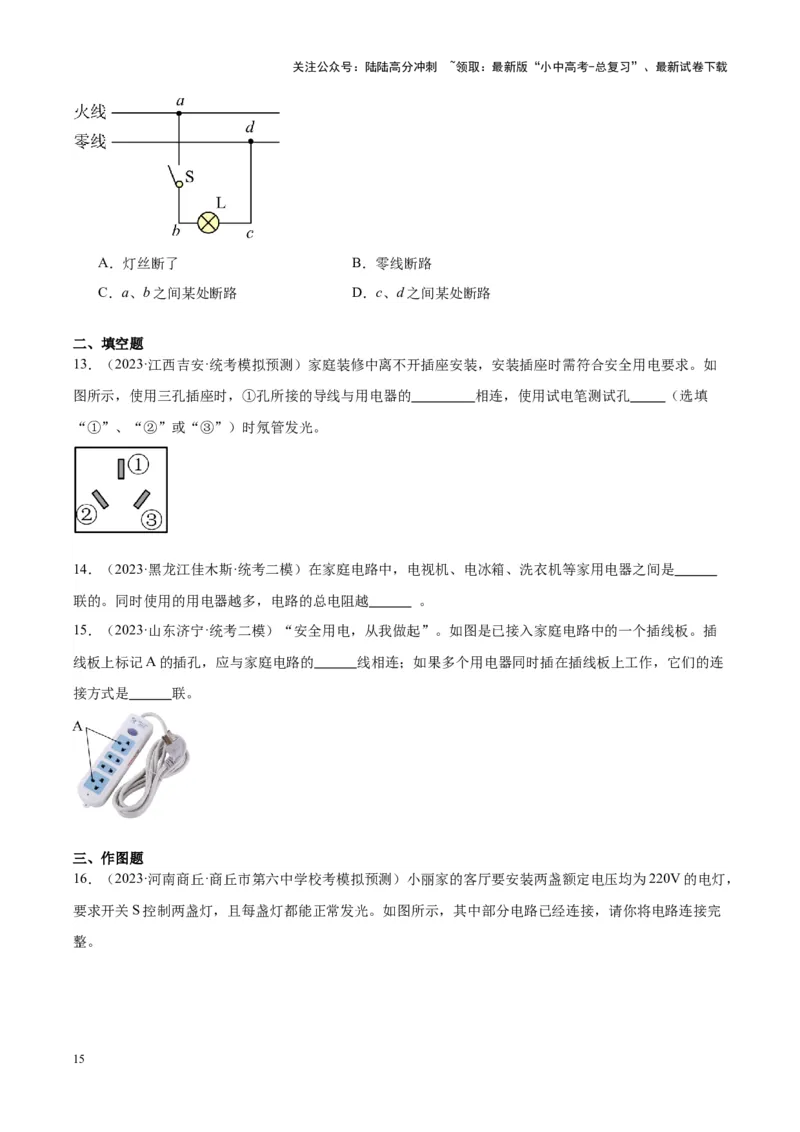

12．（2023·湖南长沙·统考二模）如图所示，当开关S闭合后，发现灯L不亮，用试电笔分别测试a、b、
c、d四点时，氖管都发光，则故障可能是（ ）
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．灯丝断了 B．零线断路
C．a、b之间某处断路 D．c、d之间某处断路
二、填空题
13．（2023·江西吉安·统考模拟预测）家庭装修中离不开插座安装，安装插座时需符合安全用电要求。如
图所示，使用三孔插座时，①孔所接的导线与用电器的 相连，使用试电笔测试孔 （选填
“①”、“②”或“③”）时氖管发光。
14．（2023·黑龙江佳木斯·统考二模）在家庭电路中，电视机、电冰箱、洗衣机等家用电器之间是
联的。同时使用的用电器越多，电路的总电阻越 。
15．（2023·山东济宁·统考二模）“安全用电，从我做起”。如图是已接入家庭电路中的一个插线板。插
线板上标记A的插孔，应与家庭电路的 线相连；如果多个用电器同时插在插线板上工作，它们的连
接方式是 联。
三、作图题

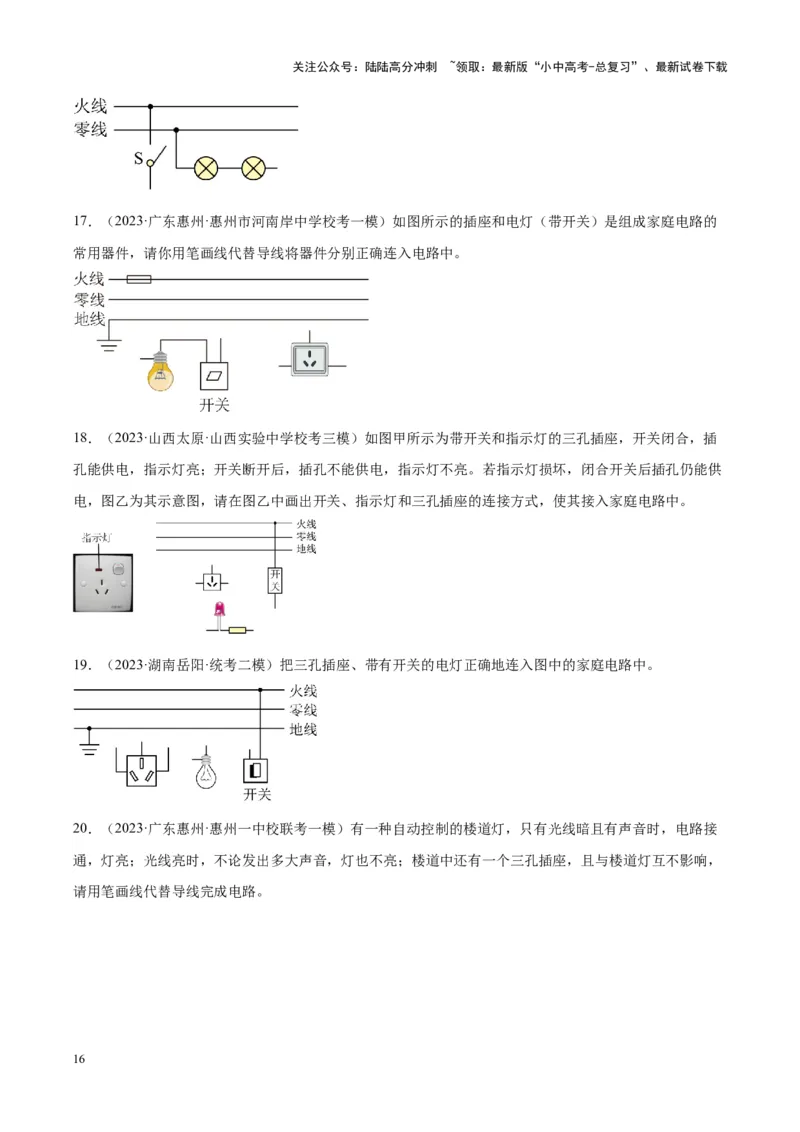

16．（2023·河南商丘·商丘市第六中学校考模拟预测）小丽家的客厅要安装两盏额定电压均为220V的电灯，
要求开关S控制两盏灯，且每盏灯都能正常发光。如图所示，其中部分电路已经连接，请你将电路连接完
整。
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
17．（2023·广东惠州·惠州市河南岸中学校考一模）如图所示的插座和电灯（带开关）是组成家庭电路的
常用器件，请你用笔画线代替导线将器件分别正确连入电路中。
18．（2023·山西太原·山西实验中学校考三模）如图甲所示为带开关和指示灯的三孔插座，开关闭合，插
孔能供电，指示灯亮；开关断开后，插孔不能供电，指示灯不亮。若指示灯损坏，闭合开关后插孔仍能供
电，图乙为其示意图，请在图乙中画出开关、指示灯和三孔插座的连接方式，使其接入家庭电路中。
19．（2023·湖南岳阳·统考二模）把三孔插座、带有开关的电灯正确地连入图中的家庭电路中。

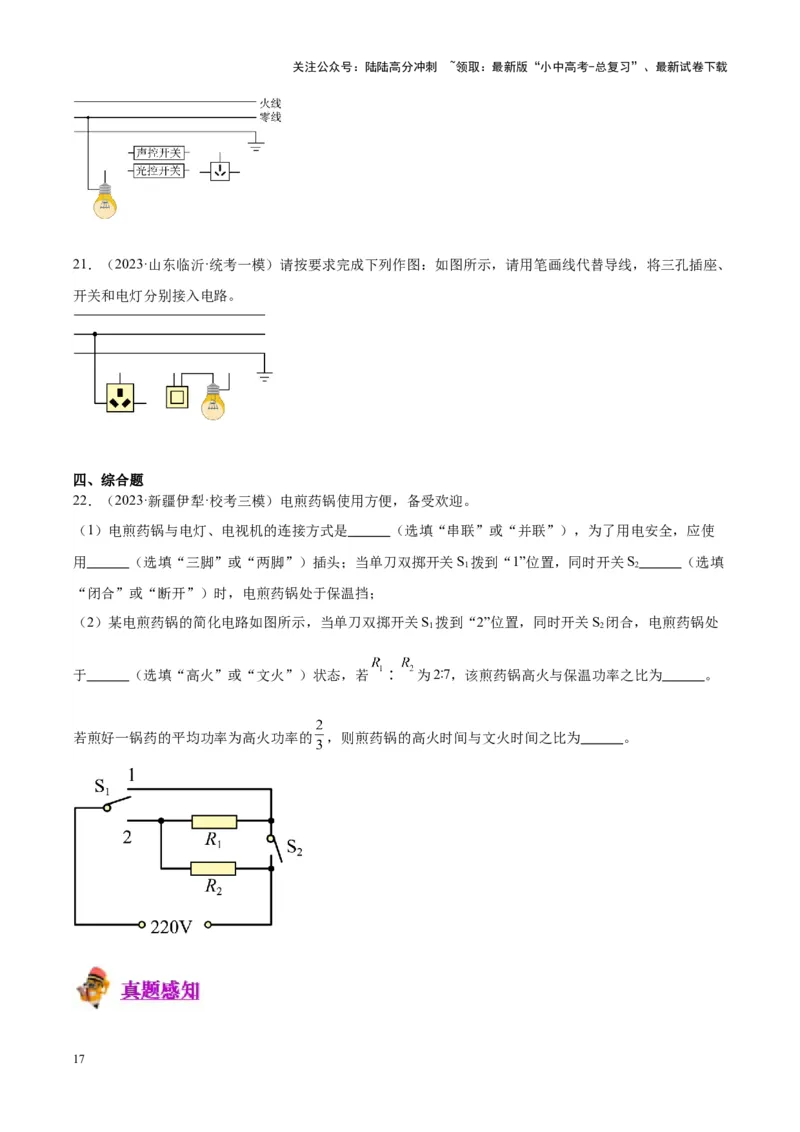

20．（2023·广东惠州·惠州一中校联考一模）有一种自动控制的楼道灯，只有光线暗且有声音时，电路接
通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响，
请用笔画线代替导线完成电路。
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
21．（2023·山东临沂·统考一模）请按要求完成下列作图：如图所示，请用笔画线代替导线，将三孔插座、
开关和电灯分别接入电路。
四、综合题
22．（2023·新疆伊犁·校考三模）电煎药锅使用方便，备受欢迎。
（1）电煎药锅与电灯、电视机的连接方式是 （选填“串联”或“并联”），为了用电安全，应使
用 （选填“三脚”或“两脚”）插头；当单刀双掷开关S 拨到“1”位置，同时开关S （选填
1 2
“闭合”或“断开”）时，电煎药锅处于保温挡；
（2）某电煎药锅的简化电路如图所示，当单刀双掷开关S 拨到“2”位置，同时开关S 闭合，电煎药锅处
1 2
于 （选填“高火”或“文火”）状态，若 ∶ 为2∶7，该煎药锅高火与保温功率之比为 。
若煎好一锅药的平均功率为高火功率的 ，则煎药锅的高火时间与文火时间之比为 。
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
一、选择题

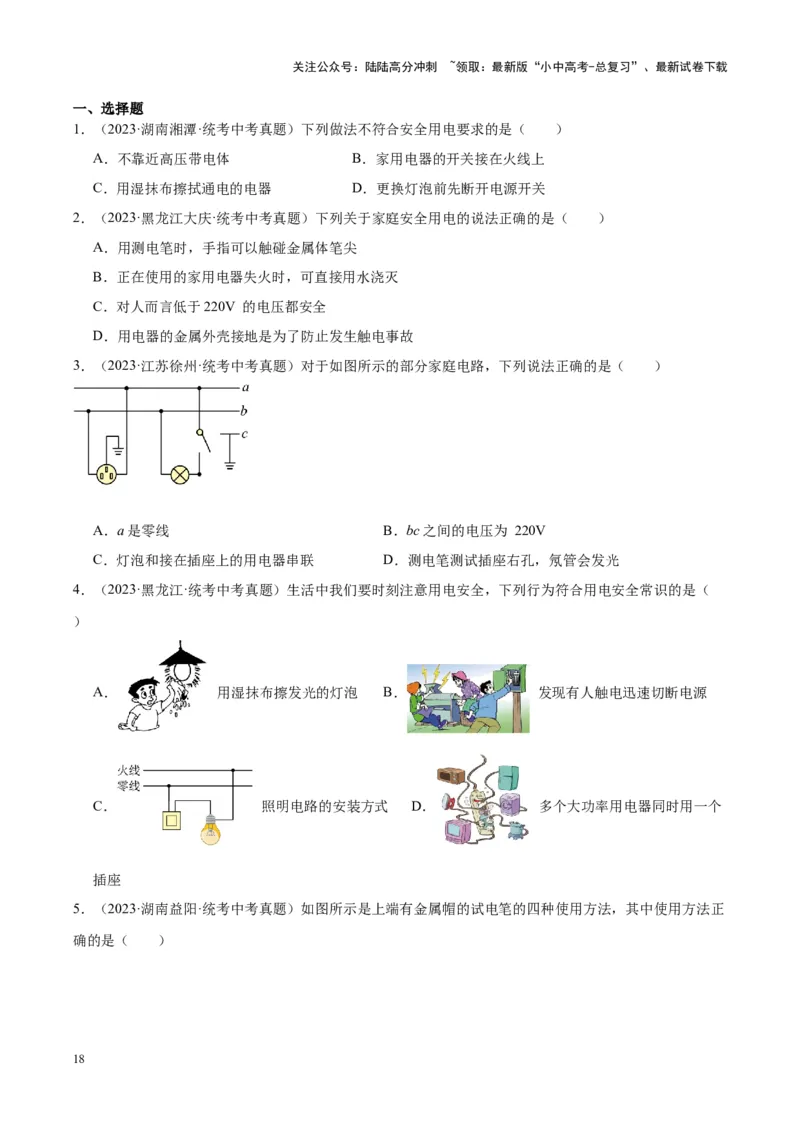

1．（2023·湖南湘潭·统考中考真题）下列做法不符合安全用电要求的是（ ）
A．不靠近高压带电体 B．家用电器的开关接在火线上
C．用湿抹布擦拭通电的电器 D．更换灯泡前先断开电源开关
2．（2023·黑龙江大庆·统考中考真题）下列关于家庭安全用电的说法正确的是（ ）
A．用测电笔时，手指可以触碰金属体笔尖
B．正在使用的家用电器失火时，可直接用水浇灭
C．对人而言低于220V 的电压都安全
D．用电器的金属外壳接地是为了防止发生触电事故
3．（2023·江苏徐州·统考中考真题）对于如图所示的部分家庭电路，下列说法正确的是（ ）
A．a是零线 B．bc之间的电压为 220V
C．灯泡和接在插座上的用电器串联 D．测电笔测试插座右孔，氖管会发光
4．（2023·黑龙江·统考中考真题）生活中我们要时刻注意用电安全，下列行为符合用电安全常识的是（
）
A． 用湿抹布擦发光的灯泡 B． 发现有人触电迅速切断电源
C． 照明电路的安装方式 D． 多个大功率用电器同时用一个
插座
5．（2023·湖南益阳·统考中考真题）如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正
确的是（ ）
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B． C． D．
6．（2023·辽宁本溪·统考中考真题）如图是浴室使用的带防护罩的插座，其外壳上标有“10A”。下列有关
该插座的使用及安全用电说法正确的是（ ）
A．插座与照明灯之间是串联的
B．三孔插座的右孔与家庭电路的零线相连
C．插座允许接入两个任意大功率用电器同时使用
D．防护罩能防止进水所引起的安全事故
7．（2023·黑龙江牡丹江·统考中考真题）小明设计了一种照明电路图，用两个开关控制一盏灯，闭合任意
一个开关，灯都能发光。下列电路图中，既符合上述设计，又符合安全用电要求的是（ ）
A． B．
C． D．
8．（2023·宁夏·统考中考真题）以下关于电学的物理知识，说法正确的是（ ）
A．摩擦起电过程中产生了新电荷
B．用湿抹布擦拭正在工作的电视机
C．空气开关跳闸一定是电路发生了短路
D．电能表是计量用电器在一段时间内消耗电能多少的仪表
9．（2023·江苏宿迁·统考中考真题）生活中，我们应“珍爱生命，规范用电”。下列说法错误的是
（ ）
19关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．电热毯内电阻丝断了，接上后可继续使用
B．电冰箱的金属外壳一定要接地
C．不要用正在充电的手机接听电话
D．不要在高压电线下钓鱼

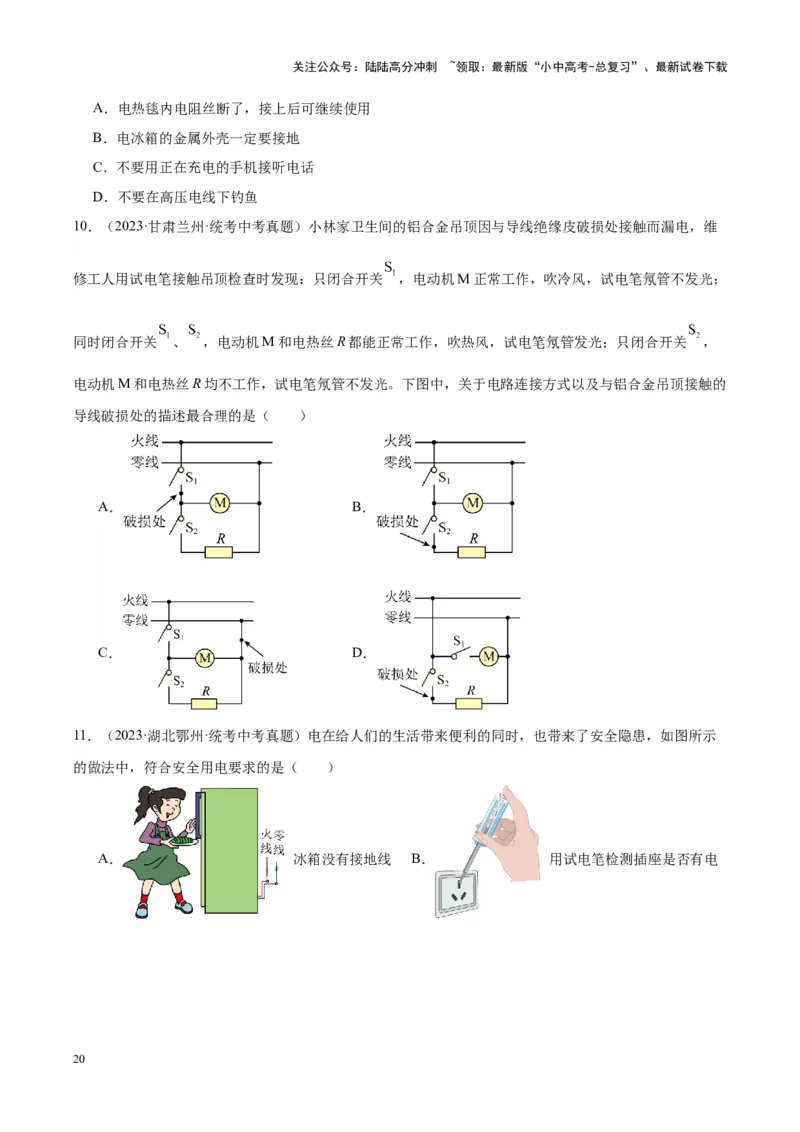

10．（2023·甘肃兰州·统考中考真题）小林家卫生间的铝合金吊顶因与导线绝缘皮破损处接触而漏电，维
修工人用试电笔接触吊顶检查时发现：只闭合开关 ，电动机M正常工作，吹冷风，试电笔氖管不发光；
同时闭合开关 、 ，电动机M和电热丝R都能正常工作，吹热风，试电笔氖管发光；只闭合开关 ，
电动机M和电热丝R均不工作，试电笔氖管不发光。下图中，关于电路连接方式以及与铝合金吊顶接触的
导线破损处的描述最合理的是（ ）
A． B．
C． D．

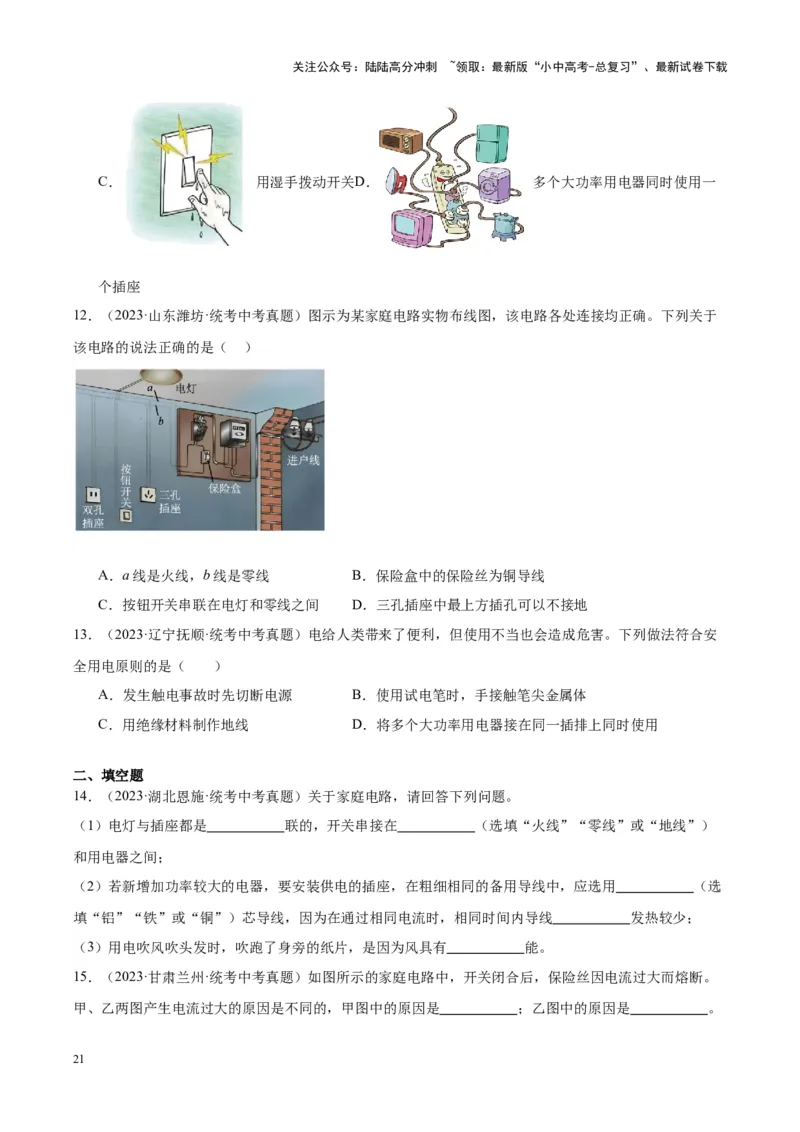

11．（2023·湖北鄂州·统考中考真题）电在给人们的生活带来便利的同时，也带来了安全隐患，如图所示
的做法中，符合安全用电要求的是（ ）
A． 冰箱没有接地线 B． 用试电笔检测插座是否有电
20关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． 用湿手拨动开关D． 多个大功率用电器同时使用一
个插座
12．（2023·山东潍坊·统考中考真题）图示为某家庭电路实物布线图，该电路各处连接均正确。下列关于
该电路的说法正确的是（ ）
A．a线是火线，b线是零线 B．保险盒中的保险丝为铜导线
C．按钮开关串联在电灯和零线之间 D．三孔插座中最上方插孔可以不接地
13．（2023·辽宁抚顺·统考中考真题）电给人类带来了便利，但使用不当也会造成危害。下列做法符合安
全用电原则的是（ ）
A．发生触电事故时先切断电源 B．使用试电笔时，手接触笔尖金属体
C．用绝缘材料制作地线 D．将多个大功率用电器接在同一插排上同时使用
二、填空题
14．（2023·湖北恩施·统考中考真题）关于家庭电路，请回答下列问题。
（1）电灯与插座都是 联的，开关串接在 （选填“火线”“零线”或“地线”）
和用电器之间；
（2）若新增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，应选用 （选
填“铝”“铁”或“铜”）芯导线，因为在通过相同电流时，相同时间内导线 发热较少；
（3）用电吹风吹头发时，吹跑了身旁的纸片，是因为风具有 能。
15．（2023·甘肃兰州·统考中考真题）如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。
甲、乙两图产生电流过大的原因是不同的，甲图中的原因是 ；乙图中的原因是 。
21关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

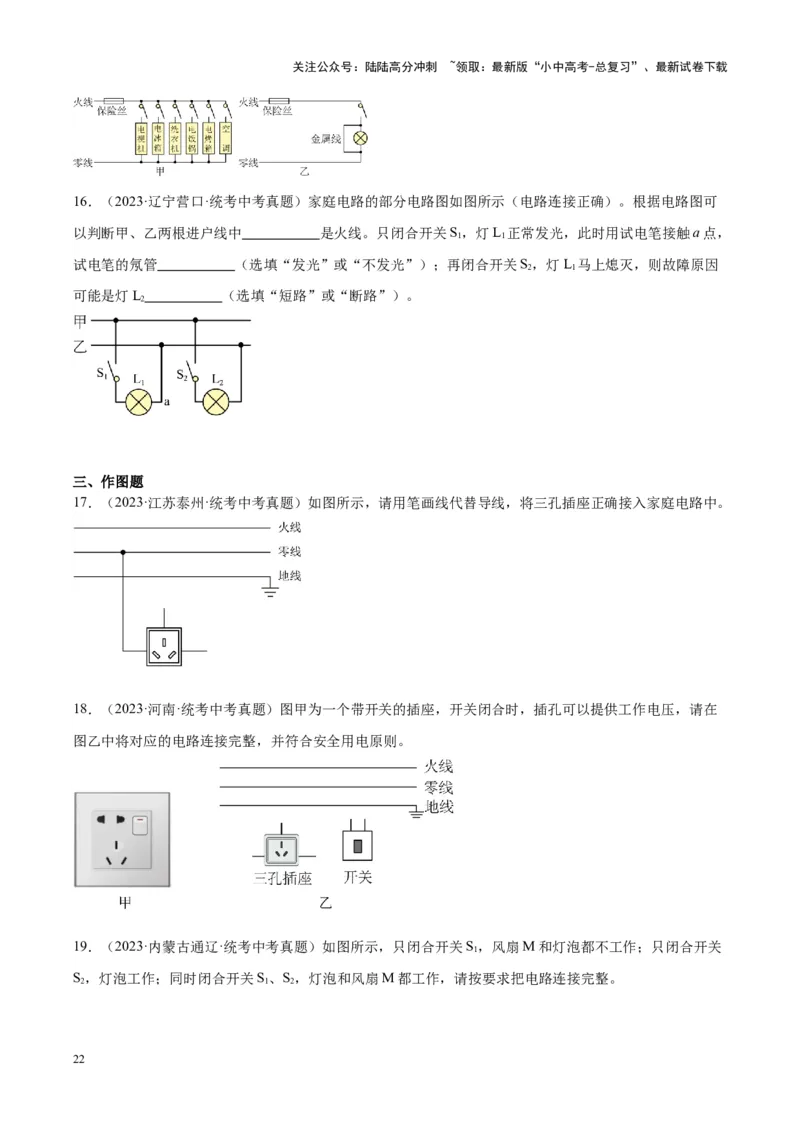

16．（2023·辽宁营口·统考中考真题）家庭电路的部分电路图如图所示（电路连接正确）。根据电路图可
以判断甲、乙两根进户线中 是火线。只闭合开关S，灯L 正常发光，此时用试电笔接触a点，
1 1
试电笔的氖管 （选填“发光”或“不发光”）；再闭合开关S，灯L 马上熄灭，则故障原因
2 1
可能是灯L （选填“短路”或“断路”）。
2
三、作图题
17．（2023·江苏泰州·统考中考真题）如图所示，请用笔画线代替导线，将三孔插座正确接入家庭电路中。
18．（2023·河南·统考中考真题）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在
图乙中将对应的电路连接完整，并符合安全用电原则。
19．（2023·内蒙古通辽·统考中考真题）如图所示，只闭合开关S，风扇M和灯泡都不工作；只闭合开关
1
S，灯泡工作；同时闭合开关S、S，灯泡和风扇M都工作，请按要求把电路连接完整。
2 1 2
22关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
20．（2023·辽宁锦州·统考中考真题）如图所示是小明家的部分家庭电路，请在括号内标出火线和零线，
并将拉线开关控制的灯泡连入电路中。
23
