专题 27 电和磁（原卷版）
【内容播报】
特别说明：典例主要是2023年的中考真题，即时检测是最新的全国各地的模拟题，好题冲关
中的基础过关主要是2022年的期末考试题，能力提升主要是2023年的模拟考试题，真题感
悟主要2023年的中考真题中，所有题型经过多次筛选。知识点以挖空的形式设计，便于学生
提前预习，考点通过方法总结，知识加工，便于学生理解和记忆，好题冲关分层设计，针对
于不同的学生。
知识点 考点 好题冲关
磁现象 磁现象及安培定则（3典例+6即时检测） 基础过关（25）
磁场 三种电磁现象的比较与判断（1典例+2即时检 能力提升（25）
测）
电生磁 电磁铁及应用（2典例+4即时检测） 真题感悟（21题）
磁生电 信息的传递（1典例+2即时检测）
信息的传递
1. 了解磁场产生的来源，了解磁体周围磁场的分布；
2. 理解安培定则的原理，并掌握利用安培定则判断通电螺线管周围磁场的分布特点；
3. 了解奥斯特电流的磁效应，电动机的工作原理及能量转化；
4. 了解法拉第电磁感应现象和发电机的工作原理及其能量转化；
5. 了解信息的传递方法和能量的转化方式；
知识点1：磁现象
1.磁性：物体能够吸引__________类物体的性质
2.磁体：
（1）定义：具有磁性的物体
（2）分类：按获取方式分：_______磁体和_______磁体
按磁性保持时间分：_______磁体和_______磁体
（3）性质：磁体具有磁性
2.磁极
（1）定义：磁体上磁性最强的位置
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）名称：_______极和______极
（3）作用：同名磁极相互_______，异名磁极相互_________
3磁化：原来没有磁性的物体在或的作用下获得磁性的现象
知识点2：磁场
1.基本性质：对放入其中的磁体产生______的作用，磁极间的相互作用是通过磁场发生的
2.方向规定：在磁场中某点的小磁针静止时________所指的方向规定为该点的磁场方向
3.磁感线
（1）作用：用来描述磁场的分布情况，实际并不存在
（2）特征：
①在磁体周围，磁感线从____极出发回到_____极
②在磁体内部，磁感线从_____极出发回到______极
③几种磁体分布图
4.地磁场
（1）定义：地球周围存在的磁场
（2）分布：地磁南极在地理_______极附近，地磁北极在地理________极附近
（3）磁偏角：最早由我国宋代学者____________记述
【提示】
（1）磁感线上任何一点的切线方向都与置于该点的小磁针静止时N极所指的方向一致.
（2）磁感线是封闭曲线，它不会相交.
（3）磁感线有疏密，磁感线的疏密程度表示磁场的强弱.
知识点3：电生磁
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
1. 电流的磁效应
（1）奥期特实验
①现象
②结论：_________周围存在磁场，磁场方向跟_______有关
（2）通电螺线管的磁场
①分布：通电螺线管周围的磁场跟_________磁体的磁场相似
②判定：
安培定则：用右手握螺线管，让四指指向螺线管中_______________，则大拇指所指的那端就是螺线
管的_____极
2. 电磁铁及其应用
（1）结构：内部插入______的通电螺线管
（2）原理：电流的______效应
（3）实验：
探究电磁铁磁性强弱与什么因素有关因素
探究方法 _________法；_________法（电磁铁的强弱可通过吸引铁钉的多少来判断）
结论 匝数一定时，通过的______越大，磁性越强；电流一定时，_______越多，磁性越强
（4）优点
①磁性有无可以通过__________来控制
②磁性强弱可以通过线圈中__________和___________来控制
③磁极方向可以由电流方向和线圈绕向来控制
（5）应用：电磁继电器
①实质：利用电磁铁来控制工作电路的一种开关
②工作原理图
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
③作用：利用_________、弱电流控制__________、强电流工作电路
3.磁场对通电导线的作用
（1）内容：通电导体在磁场中要受到______的作用
（2）产生条件：有磁场；导线有电流通过
（3）影响力的方向因素：_________的方向；__________的方向
（4）影响导体运动快慢的因素：__________的大小；__________的强弱
（5）应用：电动机
知识点4：磁生电
1.电磁感应现象
（1）内容：
________电路中的______导体在磁场中做运动时，导体中产生_______的现象叫做电磁感应现象
（2）产生条件
________电路；导体做______________运动
（3）影响感应电流方向因素
________的方向；_______的方向
（4）影响感应电流大小因素
导体运动的_________；_________的强弱
（5）应用：发电机
2. 发电机和电动机
发电机 电动机
原理 _____________________ ____________________
结构 _________和__________（线圈和磁极）
示意图
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
能的转化 ______能转化为______能 _______能转化为________能
实质 电源 用电器
区分关键 电路中无电源 电路中有电源
【提示】
（1）发电机的换向器：当线圈刚转过平衡位置时，就自动改变线圈中的.
（2）我国电网以交流供电，电压为220 V，频率为50 Hz.
知识点5：信息的传递
1.电话
（1）组成
话筒：_______信号变成______信号
听筒：_______信号变成______信号
（2）通信方式
模拟通信：使用_______信号的通信方式
数字通信：使用_______信号的通信方式
【提示】移动电话是靠电磁波来传递信息的.
2.电磁波
（1）产生：当导体中有________迅速变化的电流时，就会在空间激起电磁波
（2）传播：
电磁波_____在真空中传播
真空中电磁波传播速度约为_______m/s
波速c＝____________
（3）分类：长波、中波、短波、微波、红外线、可见光、紫外线、X射线、γ射线
（4）应用：广播、电视、移动通信
3.信息之路
（1）微波通信：靠________________转接信号
（2）卫星通信：用通信卫星做微波中继站的通信方式
（3）光纤通信：激光在光导纤维中传播来传递信息的方式
（4）网络通信：利用因特网实现资源共享和信息传递
【提示】
（1）用3颗同步卫星就可以实现全球通信.
（2）目前使用最频繁的网络通信形式是电子邮件.
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
考点一 磁现象及安培定则
1. 磁体、磁场和磁感线的联系
2. 磁性有无的判断
（1）根据磁体的吸铁性判断：将被测物体靠近铁类物质（如铁屑），若能吸引铁类物质，说明该物体具
有磁性，否则没有磁性。
（2）根据磁体的指向性判断：在水平面内自由转动的被测物，静止时若总是指南北方向，说明该物体具
有磁性，否则便没有磁性。
（3）根据磁极间的相互作用规律判断：将被测物体分别靠近静止的小磁针的两极，若发现有一端发生排
斥现象，则说明该物体具有磁性。若与小磁针的两极都表现为相互吸引，则该物体没有磁性。
（4）根据磁极的磁性最强判断：A、B两个外形相同的钢棒，已知其中一个具有磁性，另一个没有磁性，
具体的区分方法是：将A的一端从B的左端向右滑动，若发现吸引力的大小不变，则说明A有磁性；若吸
引力由大变小再变大，则说明B有磁性。
角度 1 ：安培定则的应用
【典例1】（2023·山东德州·统考中考真题）如图所示，闭合开关后弹簧测力计示数减小，请标出电源右端
的极性并在虚线框内的磁感线上画出其方向。
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【即时检测1】（2023·辽宁丹东·统考模拟预测）根据图中通电螺线管的S极，在磁感线上用箭头标出磁感
线方向、标出小磁针静止时N极及电源的正、负极。
【即时检测2】（2023·山东临沂·统考一模）请按要求完成下列作图：如图所示，按照小磁针N极所示方
向标出通电螺线管磁感线方向，并在括号中标出电源的“+”或“-”极。
角度 2 ：磁极间的相互作用
【典例2】（2023·四川雅安·中考真题）如图所示的装置，闭合开关后，电磁铁左端与条形磁铁N极相互
吸引，则电源E端为 （选填“正极”或“负极”）。为增强电磁铁磁性，滑动变阻器滑片P
应向 （选填“A”或“B”）端移动。
【即时检测1】（2023·安徽滁州·统考一模）如图所示，小磁针在通电螺线管的磁场作用下静止，则电源的
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
左端为电源的 （选填“正”或“负”）极。
【即时检测2】（2023·云南昆明·统考二模）为寻找清洁能源，科学家在地球上模仿太阳内部的核反应制造
出“人造太阳”，核反应过程如图1所示，这一反应属于 （填“核聚变”或“核裂变”）。引发
“人造太阳”的核反应，温度高达上亿摄氏度，科学家只能通过强大的磁场让“人造太阳”悬浮于空中，
如图2所示，“人造太阳”悬浮在空中是利用了同名磁极 的原理。
角度3：指南针和地磁场
【典例3】（2023·山西·统考中考真题）在班级组织的“自制指南针”活动中，小伟同学用条形磁体将缝衣
针磁化后，将其放在水中漂浮的一片树叶上。多次将树叶轻轻旋转，待树叶静止后，观察到树叶的尖端总
是指向南方，如图所示。下列说法中正确的是（ ）
A．树叶尖端指向地磁南极 B．指南针的“N”应标注在树叶尖端
C．树叶周围存在磁场和磁感线 D．若用磁体的N极靠近树叶尖端，会相互吸引
【即时检测1】（多选）（2023·河南信阳·校考三模）人类最早的磁化技术出现在我国宋代。据《武经总
要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。下列判断正确的是（ ）
A．鱼形铁能被磁体吸引 B．指南鱼周围存在磁感线
C．指南鱼鱼头应标注“N” D．指南鱼的腹部磁性最强
【即时检测2】（2023·山西太原·山西实验中学校考三模）战国中期著名的纵横家鬼谷子曾说：“郑子取玉，
必载司南，为其不惑也”，这是磁石及其特性的最早记载。如图是记载中的司南，有关说法正确的是（
）
A．司南周围存在磁感线 B．司南周围各点的磁场方向都是相同的
C．司南可以吸引铁屑，利用了同名磁极相互吸引 D．司南可以指示方向是受到地磁场的作用
考点二 三种电磁现象的比较与判断
在学习电流磁效应、发电机和电动机原理时，由于发电机原理和电动机原理图构造相似，因而很容易
混淆，而且发电机、电动机也是中考热门的考点，需要同学们加以区分。
项目 电流的磁效应 磁场对电流的作用 电磁感应现象
装置图
电流的形成 由电源提供 由电源提供 因电磁感应产生
因果关系 电流→磁场 磁场、电流→力 磁场、运动→电流
能量转化 — 电能→机械能 机械能→电能
通电导体受力的方向跟电流 感应电流方向跟导体切割磁
有关规律 安培定则
方向、磁场方向有关 感线方向、磁场方向有关
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

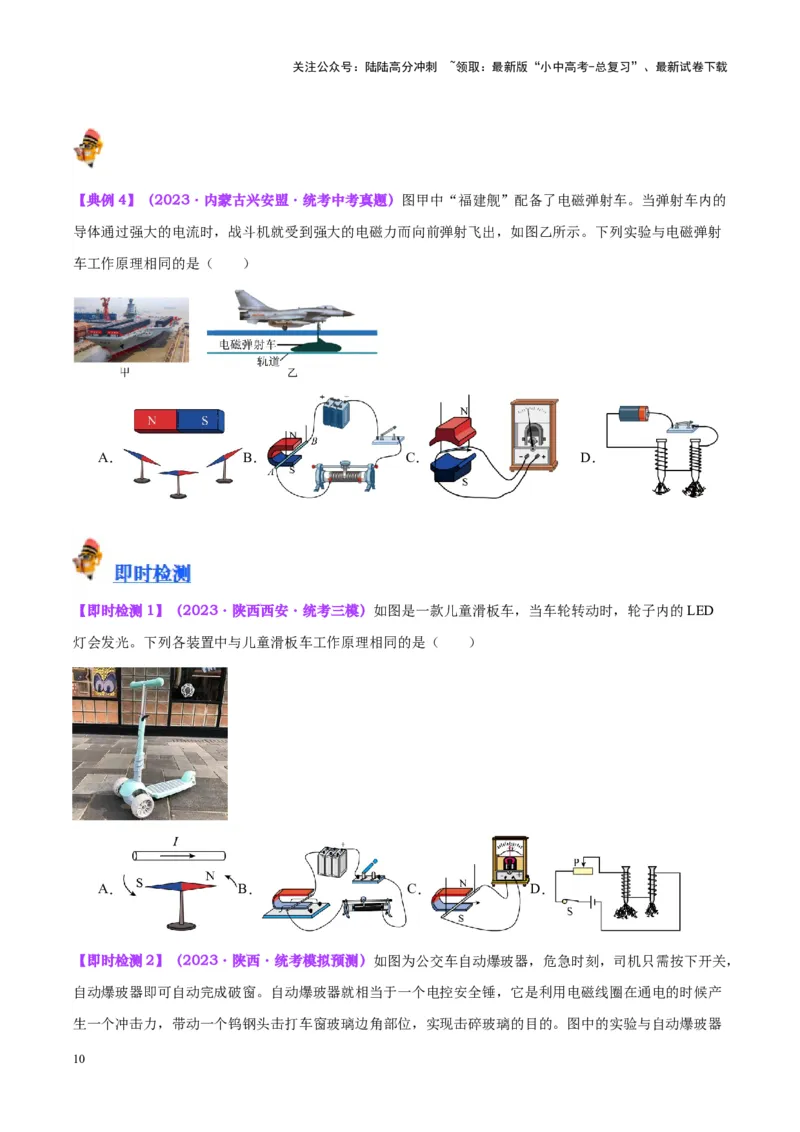

【典例4】（2023·内蒙古兴安盟·统考中考真题）图甲中“福建舰”配备了电磁弹射车。当弹射车内的
导体通过强大的电流时，战斗机就受到强大的电磁力而向前弹射飞出，如图乙所示。下列实验与电磁弹射
车工作原理相同的是（ ）
A． B． C． D．
【即时检测1】（2023·陕西西安·统考三模）如图是一款儿童滑板车，当车轮转动时，轮子内的LED
灯会发光。下列各装置中与儿童滑板车工作原理相同的是（ ）
A． B． C． D．
【即时检测2】（2023·陕西·统考模拟预测）如图为公交车自动爆玻器，危急时刻，司机只需按下开关，
自动爆玻器即可自动完成破窗。自动爆玻器就相当于一个电控安全锤，它是利用电磁线圈在通电的时候产
生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的。图中的实验与自动爆玻器
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
工作原理相同的是（ ）
A． B． C． D．
考点三 电磁铁及其应用
1. 电磁铁是指内部含有铁芯的螺线管；
2. 影响电磁铁磁性强弱的因素：电流大小和线圈匝数
【提示】
电磁铁的铁芯用铁而不用钢制作的原因：铁磁化后磁性容易消失，可方便地控制电磁铁磁性的有无；
钢磁化后磁性不易消失，无法控制电磁铁磁性的有无.
3. 电磁继电器
（1）实质：一个由电磁铁控制的开关；
（2）作用：利用低压弱电流的通断，控制高压强电流
角度 1 ：探究影响电磁铁磁性强弱的因素
【典例5】（2023·内蒙古赤峰·统考中考真题）学习了电磁铁，小明想：“电磁铁两极磁性强弱是否相同
呢？”图甲是他探究该猜想的装置图。
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）通电后，电磁铁A端是 极；
（2）闭合开关后，弹簧测力计的示数太小，要使其示数变大，滑动变阻器滑片P应向 端移动；
（3）将滑动变阻器调节完成后，根据图乙读出弹簧测力计的示数为 N；
（4）在原位置将电磁铁两端对调，使B端向上，保持电流不变，观察到弹簧测力计示数与（3）中相同。
初步可得出的结论是：电磁铁两极磁性强弱 。
【即时检测1】（2023·湖北省直辖县级单位·统考二模）在探究影响电磁铁磁性强弱的因素的实验中，实验
室准备的器材有，电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明
利用上述器材，制成简易电磁铁甲、乙，并设计了电路，如图所示。
（1）实验中通过观察电磁铁 的不同，可以判断电磁铁的磁性强弱不同，这种研究问题的方法物理
上称之为 法；
（2）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数 （选填“增加”或“减
少”），说明电流越 ，电磁铁磁性越强；
（3）根据图中的情境可知， （选填“甲”或“乙”）的磁性强，说明电流一定时， 电磁
铁磁性越强；
（4）实验结束，断开开关，大头针全部掉落，说明电磁铁磁性的有无可以通过 来控制。

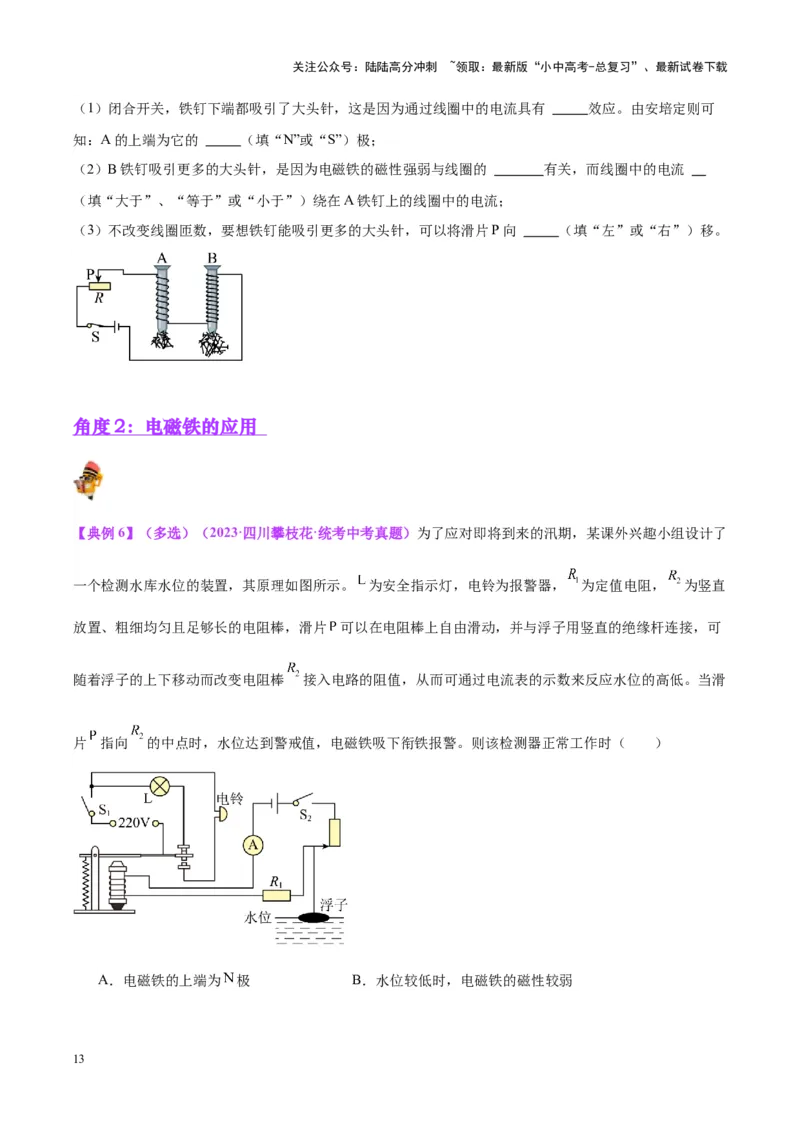

【即时检测2】（2023·湖南株洲·校考三模）如图所示，A、B两个相同的铁钉上绕有不同匝数的线圈，把
它们接入电路中。
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）闭合开关，铁钉下端都吸引了大头针，这是因为通过线圈中的电流具有 效应。由安培定则可
知：A的上端为它的 （填“N”或“S”）极；
（2）B铁钉吸引更多的大头针，是因为电磁铁的磁性强弱与线圈的 有关，而线圈中的电流
（填“大于”、“等于”或“小于”）绕在A铁钉上的线圈中的电流；
（3）不改变线圈匝数，要想铁钉能吸引更多的大头针，可以将滑片P向 （填“左”或“右”）移。
角度 2 ：电磁铁的应用
【典例6】（多选）（2023·四川攀枝花·统考中考真题）为了应对即将到来的汛期，某课外兴趣小组设计了
一个检测水库水位的装置，其原理如图所示。 为安全指示灯，电铃为报警器， 为定值电阻， 为竖直
放置、粗细均匀且足够长的电阻棒，滑片 可以在电阻棒上自由滑动，并与浮子用竖直的绝缘杆连接，可
随着浮子的上下移动而改变电阻棒 接入电路的阻值，从而可通过电流表的示数来反应水位的高低。当滑
片 指向 的中点时，水位达到警戒值，电磁铁吸下衔铁报警。则该检测器正常工作时（ ）
A．电磁铁的上端为 极 B．水位较低时，电磁铁的磁性较弱
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．若减小 的阻值，警戒水位会变高 D．电流表示数越大，表示水位越高

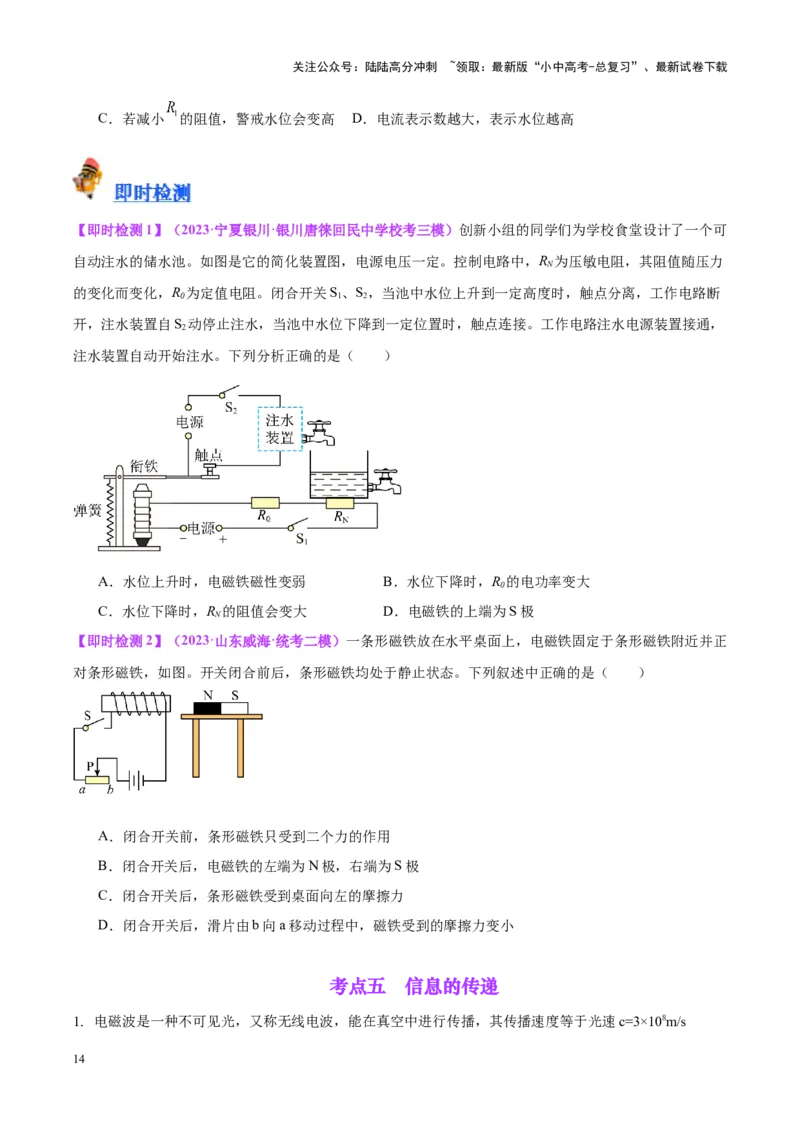

【即时检测1】（2023·宁夏银川·银川唐徕回民中学校考三模）创新小组的同学们为学校食堂设计了一个可
自动注水的储水池。如图是它的简化装置图，电源电压一定。控制电路中，R 为压敏电阻，其阻值随压力
N
的变化而变化，R 为定值电阻。闭合开关S、S，当池中水位上升到一定高度时，触点分离，工作电路断
0 1 2
开，注水装置自S 动停止注水，当池中水位下降到一定位置时，触点连接。工作电路注水电源装置接通，
2
注水装置自动开始注水。下列分析正确的是（ ）
A．水位上升时，电磁铁磁性变弱 B．水位下降时，R 的电功率变大
0
C．水位下降时，R 的阻值会变大 D．电磁铁的上端为S极
N
【即时检测2】（2023·山东威海·统考二模）一条形磁铁放在水平桌面上，电磁铁固定于条形磁铁附近并正
对条形磁铁，如图。开关闭合前后，条形磁铁均处于静止状态。下列叙述中正确的是（ ）
A．闭合开关前，条形磁铁只受到二个力的作用
B．闭合开关后，电磁铁的左端为N极，右端为S极
C．闭合开关后，条形磁铁受到桌面向左的摩擦力
D．闭合开关后，滑片由b向a移动过程中，磁铁受到的摩擦力变小
考点五 信息的传递
1. 电磁波是一种不可见光，又称无线电波，能在真空中进行传播，其传播速度等于光速c=3×108m/s
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
2. 电话是利用电流传递信息的，而手机是利用电磁波传递信息的
3. 听筒和话筒的区别
听筒 话筒
能量转化方式 电信号（电流）转化为声信号（声 声信号（声音）转化为电信号（电
音） 流）
实例 耳机、扬声器 麦克风、
【典例7】（2023·山东日照·统考中考真题）“神箭”已至，叩问寰宇；寻梦天宫，载人航天再创辉煌。神
舟十六号载人飞船于2023年5月30日9点31分10秒点火发射，亿万观众在家观看现场直播，电视信号是
通过 （选填“电磁波”或“超声波”）传递的。飞船进入太空后顺利打开太阳能帆板，神舟十六号
载人飞船发射取得圆满成功。巨大的太阳能帆板接受太阳辐射的能量，为飞船提供充足的 能，满足
飞船在太空运行的能量需求。
【即时检测1】（2023·江苏无锡·统考一模）地震伴有的次声波是由于物体的 产生的。救灾时利用的
“北斗卫星导航系统”主要依靠 传递信息，它 （选填“能”或“不能”）在真空中传播。
【即时检测2】（2023·内蒙古赤峰·校考三模）如图是一种白玉兰造型的新型5G智慧路灯。新型白玉兰路
灯将5G设施、显示屏、交通指示牌、监控设备等全部集成在一起，可实现智能照明、5G基站、交通管理、
信息交互、智能充电、城市综合服务等多种功能，将来可服务于城市物联网、无人驾驶等应用。下列有关
说法正确的是（ ）
A．白玉兰路灯在工作过程中会有部分电能转化为内能
B．白玉兰路灯利用电能来工作，电能属于一次能源
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．在真空中，5G信号的传播速度比4G信号的传播速度快
D．5G通信技术主要是利用超声波传递信息的
【即时检测3】（2023·江西吉安·统考模拟预测）随着科技的不断进步，我国的无人机产业发展迅速，位居
世界前列。如图所示利用手机操控无人机是靠 传递信息的。无人机的旋翼由电动机驱动，其工作原
理是通电导体在磁场中 。
一、选择题
1．（多选）下列关于电与磁的四个实验的认识，正确的是（ ）
A．甲实验能说明电流周围在在磁场 B．乙实验中通电螺线管左是N极
C．丙图中的原理与电动机的原理相同 D．丁实验的原理与电动机的原理相同
2．电动平衡车现在非常流行，下面四个实验中能表示其工作原理的是（ ）
A． B． C． D．
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

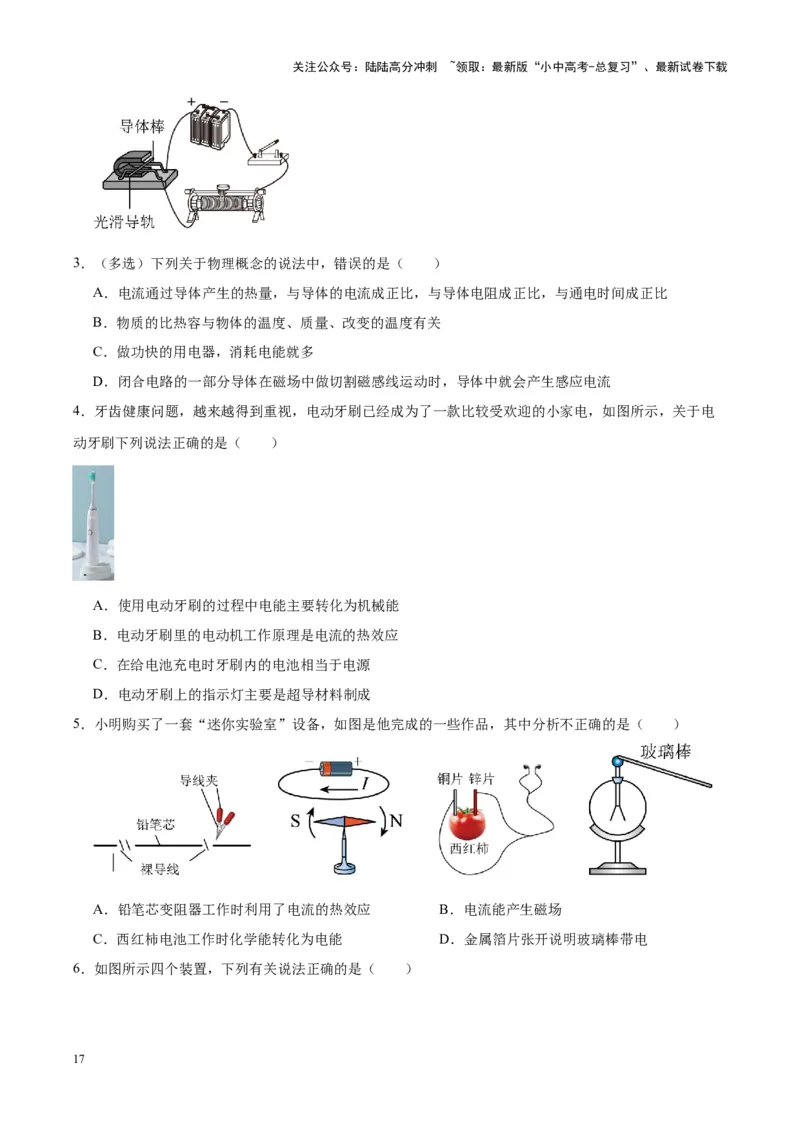

3．（多选）下列关于物理概念的说法中，错误的是（ ）
A．电流通过导体产生的热量，与导体的电流成正比，与导体电阻成正比，与通电时间成正比
B．物质的比热容与物体的温度、质量、改变的温度有关
C．做功快的用电器，消耗电能就多
D．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流
4．牙齿健康问题，越来越得到重视，电动牙刷已经成为了一款比较受欢迎的小家电，如图所示，关于电
动牙刷下列说法正确的是（ ）
A．使用电动牙刷的过程中电能主要转化为机械能
B．电动牙刷里的电动机工作原理是电流的热效应
C．在给电池充电时牙刷内的电池相当于电源
D．电动牙刷上的指示灯主要是超导材料制成
5．小明购买了一套“迷你实验室”设备，如图是他完成的一些作品，其中分析不正确的是（ ）
A．铅笔芯变阻器工作时利用了电流的热效应 B．电流能产生磁场
C．西红柿电池工作时化学能转化为电能 D．金属箔片张开说明玻璃棒带电

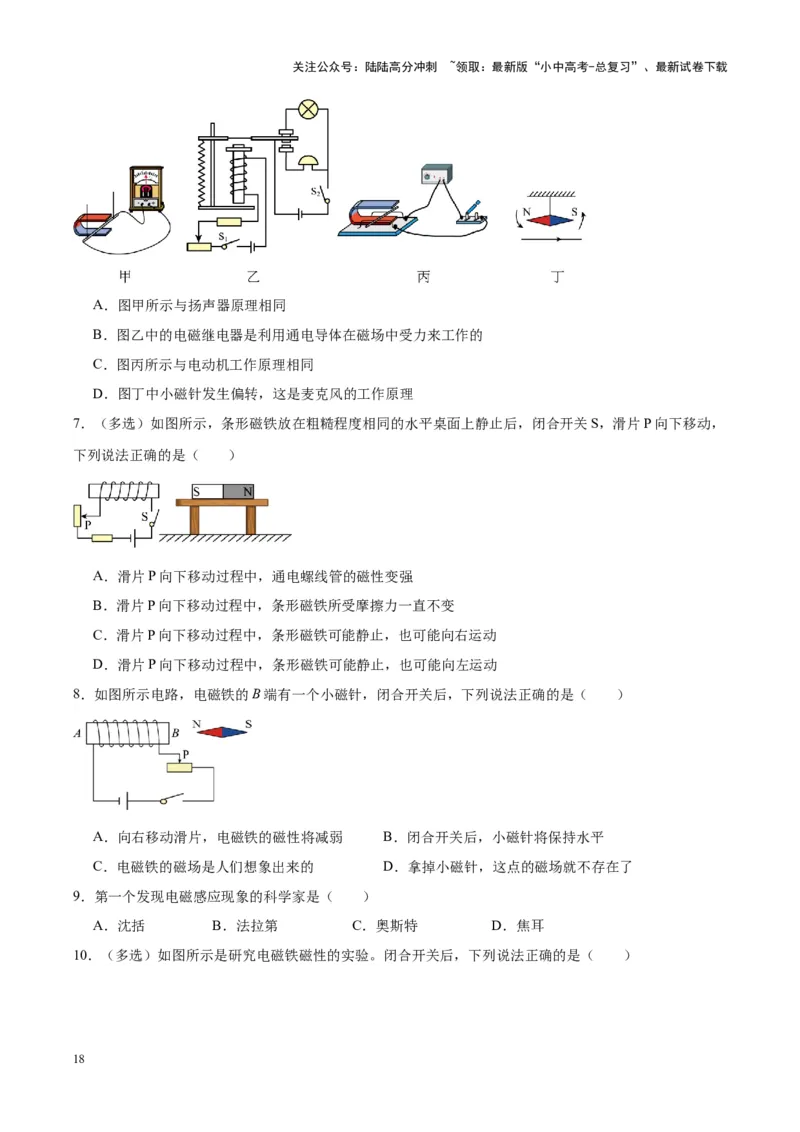

6．如图所示四个装置，下列有关说法正确的是（ ）
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．图甲所示与扬声器原理相同
B．图乙中的电磁继电器是利用通电导体在磁场中受力来工作的
C．图丙所示与电动机工作原理相同
D．图丁中小磁针发生偏转，这是麦克风的工作原理
7．（多选）如图所示，条形磁铁放在粗糙程度相同的水平桌面上静止后，闭合开关S，滑片P向下移动，
下列说法正确的是（ ）
A．滑片P向下移动过程中，通电螺线管的磁性变强
B．滑片P向下移动过程中，条形磁铁所受摩擦力一直不变
C．滑片P向下移动过程中，条形磁铁可能静止，也可能向右运动
D．滑片P向下移动过程中，条形磁铁可能静止，也可能向左运动
8．如图所示电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（ ）
A．向右移动滑片，电磁铁的磁性将减弱 B．闭合开关后，小磁针将保持水平
C．电磁铁的磁场是人们想象出来的 D．拿掉小磁针，这点的磁场就不存在了
9．第一个发现电磁感应现象的科学家是（ ）
A．沈括 B．法拉第 C．奥斯特 D．焦耳
10．（多选）如图所示是研究电磁铁磁性的实验。闭合开关后，下列说法正确的是（ ）
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

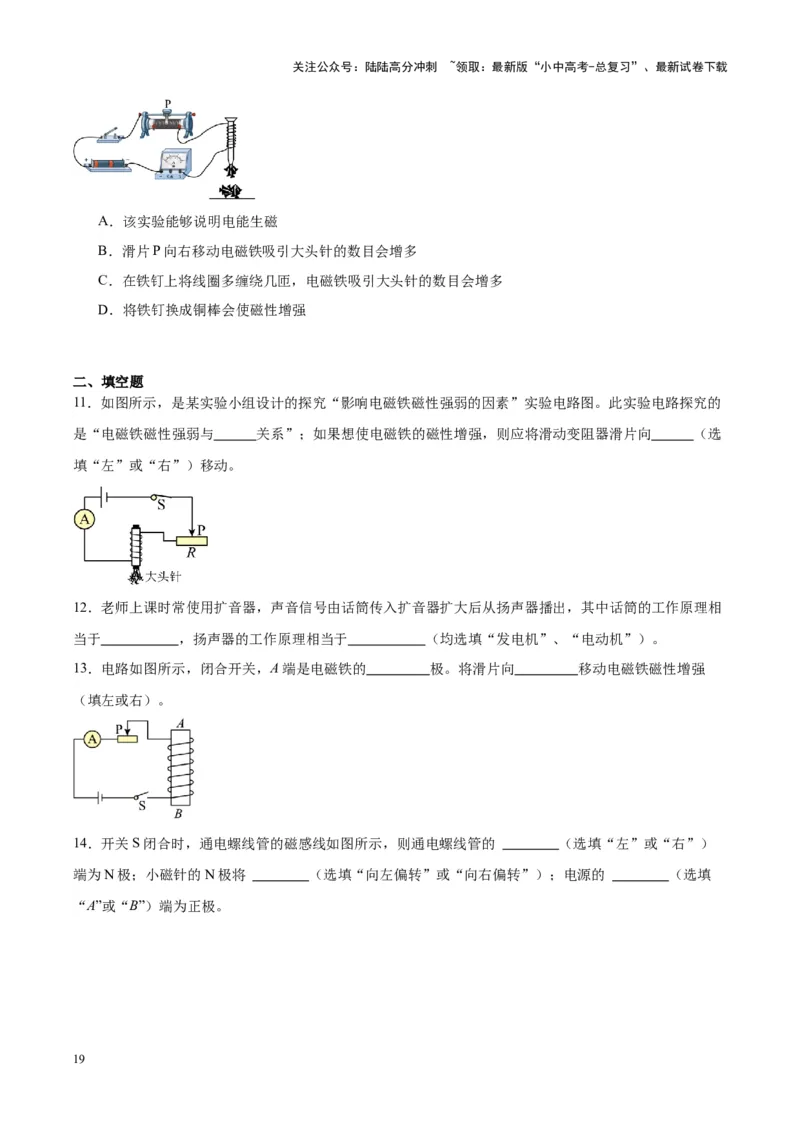

A．该实验能够说明电能生磁
B．滑片P向右移动电磁铁吸引大头针的数目会增多
C．在铁钉上将线圈多缠绕几匝，电磁铁吸引大头针的数目会增多
D．将铁钉换成铜棒会使磁性增强
二、填空题
11．如图所示，是某实验小组设计的探究“影响电磁铁磁性强弱的因素”实验电路图。此实验电路探究的
是“电磁铁磁性强弱与 关系”；如果想使电磁铁的磁性增强，则应将滑动变阻器滑片向 （选
填“左”或“右”）移动。
12．老师上课时常使用扩音器，声音信号由话筒传入扩音器扩大后从扬声器播出，其中话筒的工作原理相
当于 ，扬声器的工作原理相当于 （均选填“发电机”、“电动机”）。
13．电路如图所示，闭合开关，A端是电磁铁的 极。将滑片向 移动电磁铁磁性增强
（填左或右）。
14．开关S闭合时，通电螺线管的磁感线如图所示，则通电螺线管的 （选填“左”或“右”）
端为N极；小磁针的N极将 （选填“向左偏转”或“向右偏转”）；电源的 （选填
“A”或“B”）端为正极。
19关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
15．如图所示，闭合开关，静止的导体棒 ab 在轨道上向左运动，说明 对通电导体有力的作用。
若只将电源的正、负极对调，则导体棒 ab 将向 （填“左”或“右”）运动。
16．如图是悬浮式无线蓝牙音箱，该产品底座里有一个电磁铁，可使箱体悬在空中，这是根据同名磁极相
互 的原理实现的。
17．电磁继电器在生活中应用非常广泛，它是利用电磁铁来控制工作电路的一种开关。如图是一种水位自
动报警器的原理图，水位没有到达金属块A时，电磁铁 磁性（选填“有”或“无”），此时
灯亮，当水位到达金属块A时，电磁铁 磁性（选填“有”或“无”），此时 灯亮。如果
想红灯亮的时候，也能电铃响，则需要在工作电路中 （选填“串联”或“并联”）连接一个电铃。
18．如图是一种“闯红灯违规证据模拟记录器”的工作原理图，光控开关接收到红绿灯发出的红光时会自
20关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
动闭合，压敏电阻若同时受到车的压力，其阻值变小，电路中电流变大，电磁铁的磁性变 ，使动
触点与触点 接触。
19．物理学的每一次重大发现都会推动社会的进步和发展。1820年丹麦物理学家 发现了通电
导体周围存在磁场，这叫做电流的 。电动机的原理是 。
20．在科技活动中，小刚连接了如图所示的电路，当用外力使左侧的U形磁体沿箭头方向转动时，右侧的
轻质金属棒 先向左运动，随后又向右运动，金属棒 由静止开始运动的原因是 ，它左
右运动而不是持续向一个方向运动的原因是 。
三、作图题
21．如图所示，一个条形磁铁放在水平桌面上，另一个带铁芯的螺线管置于条形磁铁旁，闭合开关后，条
形磁铁向左运动，请在图中标出条形磁铁的N、S极。
22．如图，当闭合开关S后，用细线悬挂的条形磁体与通电螺线管相互排斥，请在图中标出磁感线的方向，
并在括号内标出条形磁体左端的极性（用N、S表示）。
21关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
四、实验题
23．小红用如图所示装置探究磁与电的关系。
（1）由图a、图b、图c可知：电流周围存在 ，且 ；
（2）实验中小磁针的作用是 ；
（3）该实验应用的科学研究方法是 ；
（4）小红推理：若一束电子沿着水平方向平行地飞过小磁针上方，如图d所示，小磁针也会发生偏转。其
依据是： ；
（5）图d中小磁针N极偏转方向和图 中小磁针的偏转方向相同，依据是： 。
24．电与磁之间存在着相互的联系，彰显物理现象的对称、统一之美。
（1）如图1所示，小雨利用干电池、导线和小磁针进行实验。
①通电后小磁针发生偏转，断电后小磁针复位。实验表明 。
（2）小雨又将直导线绕成螺线管形状，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。
通电后观察小磁针的指向及铁屑的排列情况，如图2。实验结果表明，通电螺线管外部的磁场与 的
22关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
磁场一样。

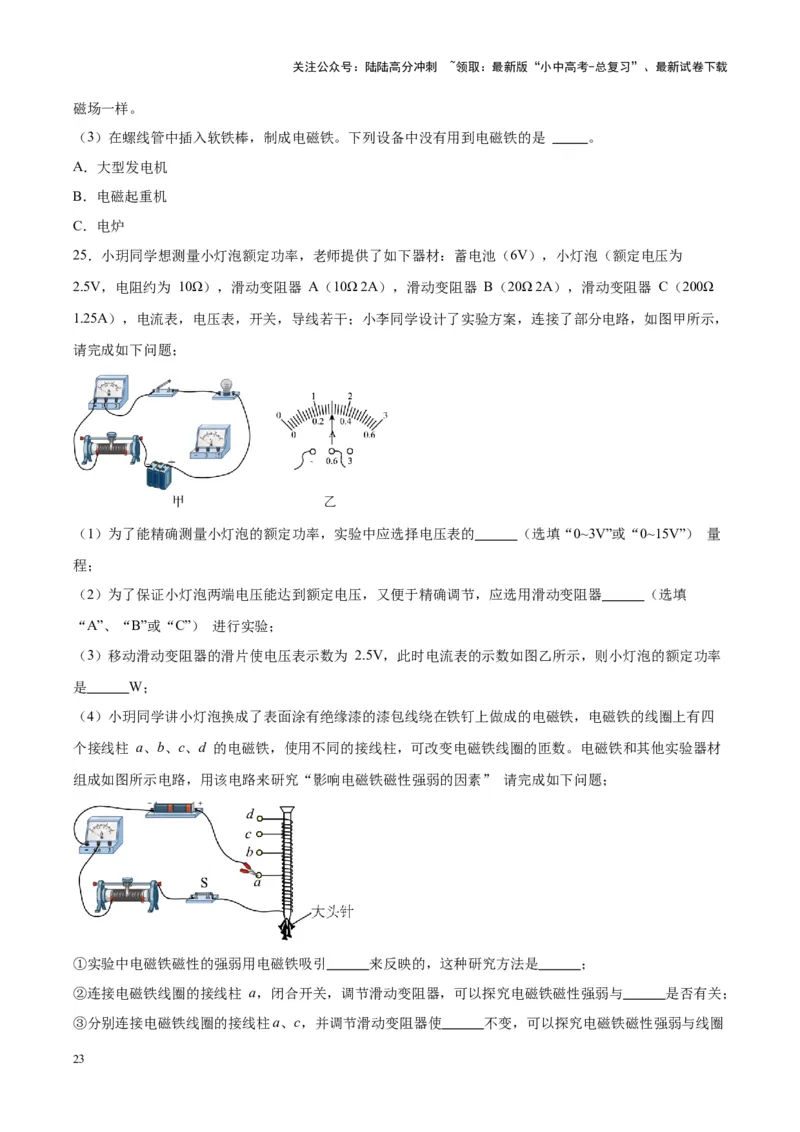

（3）在螺线管中插入软铁棒，制成电磁铁。下列设备中没有用到电磁铁的是 。
A．大型发电机
B．电磁起重机
C．电炉
25．小玥同学想测量小灯泡额定功率，老师提供了如下器材：蓄电池（6V），小灯泡（额定电压为
2.5V，电阻约为 10Ω），滑动变阻器 A（10Ω 2A），滑动变阻器 B（20Ω 2A），滑动变阻器 C（200Ω
1.25A），电流表，电压表，开关，导线若干；小李同学设计了实验方案，连接了部分电路，如图甲所示，
请完成如下问题；
（1）为了能精确测量小灯泡的额定功率，实验中应选择电压表的 （选填“0~3V”或“0~15V”） 量
程；
（2）为了保证小灯泡两端电压能达到额定电压，又便于精确调节，应选用滑动变阻器 （选填
“A”、“B”或“C”） 进行实验；
（3）移动滑动变阻器的滑片使电压表示数为 2.5V，此时电流表的示数如图乙所示，则小灯泡的额定功率
是 W；
（4）小玥同学讲小灯泡换成了表面涂有绝缘漆的漆包线绕在铁钉上做成的电磁铁，电磁铁的线圈上有四
个接线柱 a、b、c、d 的电磁铁，使用不同的接线柱，可改变电磁铁线圈的匝数。电磁铁和其他实验器材
组成如图所示电路，用该电路来研究“影响电磁铁磁性强弱的因素” 请完成如下问题；
①实验中电磁铁磁性的强弱用电磁铁吸引 来反映的，这种研究方法是 ；
②连接电磁铁线圈的接线柱 a，闭合开关，调节滑动变阻器，可以探究电磁铁磁性强弱与 是否有关；
③分别连接电磁铁线圈的接线柱a、c，并调节滑动变阻器使 不变，可以探究电磁铁磁性强弱与线圈
23关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
匝数是否有关。
一、选择题

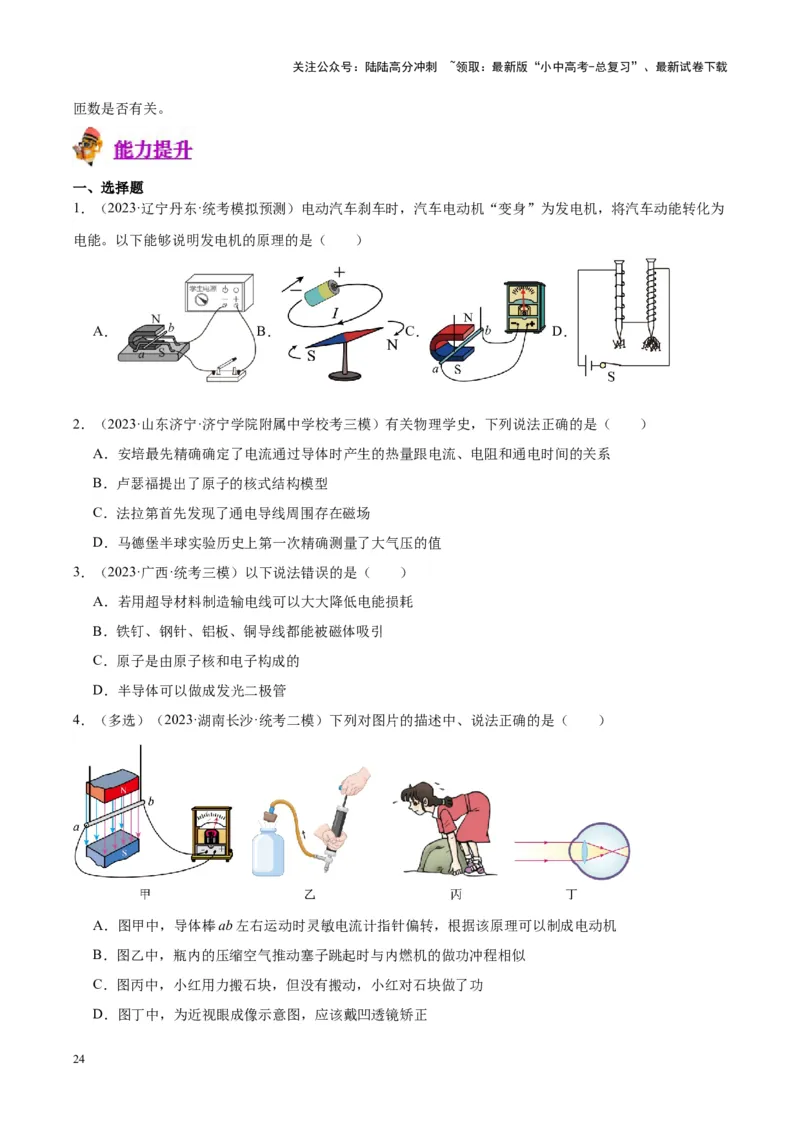

1．（2023·辽宁丹东·统考模拟预测）电动汽车刹车时，汽车电动机“变身”为发电机，将汽车动能转化为
电能。以下能够说明发电机的原理的是（ ）
A． B． C． D．
2．（2023·山东济宁·济宁学院附属中学校考三模）有关物理学史，下列说法正确的是（ ）
A．安培最先精确确定了电流通过导体时产生的热量跟电流、电阻和通电时间的关系
B．卢瑟福提出了原子的核式结构模型
C．法拉第首先发现了通电导线周围存在磁场
D．马德堡半球实验历史上第一次精确测量了大气压的值
3．（2023·广西·统考三模）以下说法错误的是（ ）
A．若用超导材料制造输电线可以大大降低电能损耗
B．铁钉、钢针、铝板、铜导线都能被磁体吸引
C．原子是由原子核和电子构成的
D．半导体可以做成发光二极管
4．（多选）（2023·湖南长沙·统考二模）下列对图片的描述中、说法正确的是（ ）
A．图甲中，导体棒ab左右运动时灵敏电流计指针偏转，根据该原理可以制成电动机
B．图乙中，瓶内的压缩空气推动塞子跳起时与内燃机的做功冲程相似
C．图丙中，小红用力搬石块，但没有搬动，小红对石块做了功
D．图丁中，为近视眼成像示意图，应该戴凹透镜矫正
24关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

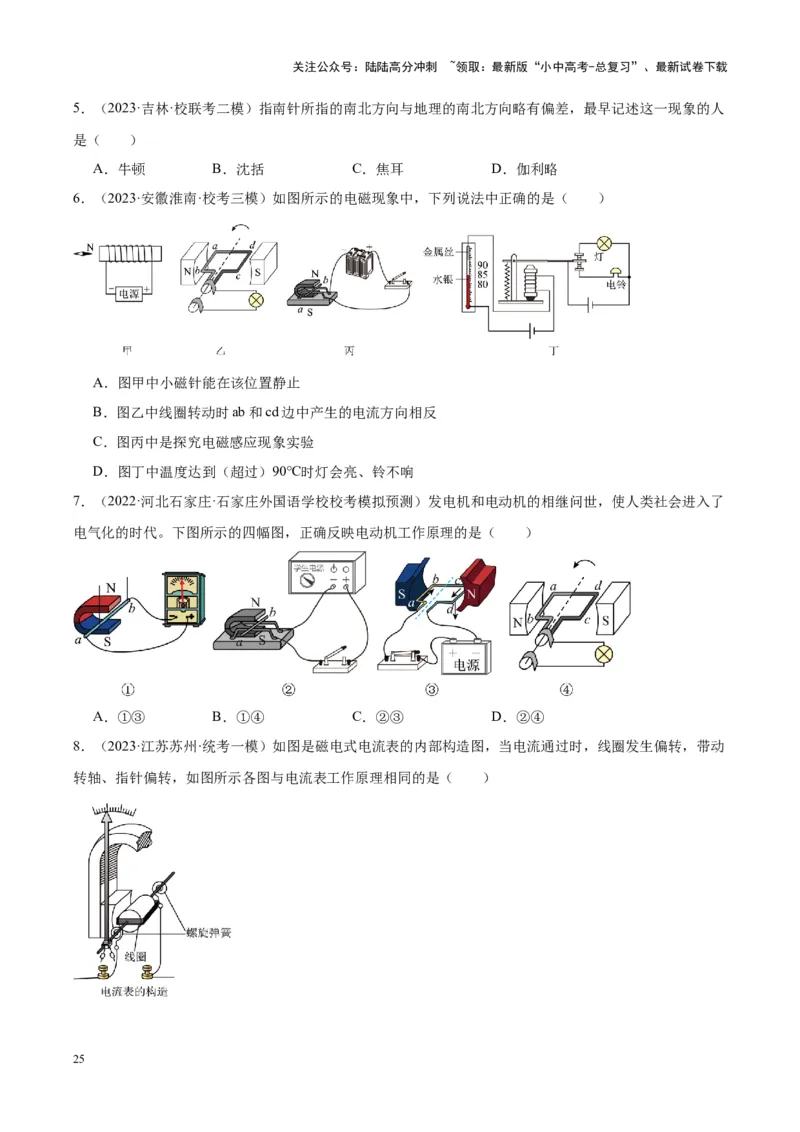

5．（2023·吉林·校联考二模）指南针所指的南北方向与地理的南北方向略有偏差，最早记述这一现象的人
是（ ）
A．牛顿 B．沈括 C．焦耳 D．伽利略
6．（2023·安徽淮南·校考三模）如图所示的电磁现象中，下列说法中正确的是（ ）
A．图甲中小磁针能在该位置静止
B．图乙中线圈转动时ab和cd边中产生的电流方向相反
C．图丙中是探究电磁感应现象实验
D．图丁中温度达到（超过）90℃时灯会亮、铃不响
7．（2022·河北石家庄·石家庄外国语学校校考模拟预测）发电机和电动机的相继问世，使人类社会进入了
电气化的时代。下图所示的四幅图，正确反映电动机工作原理的是（ ）
A．①③ B．①④ C．②③ D．②④
8．（2023·江苏苏州·统考一模）如图是磁电式电流表的内部构造图，当电流通过时，线圈发生偏转，带动
转轴、指针偏转，如图所示各图与电流表工作原理相同的是（ ）
25关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B． C． D．

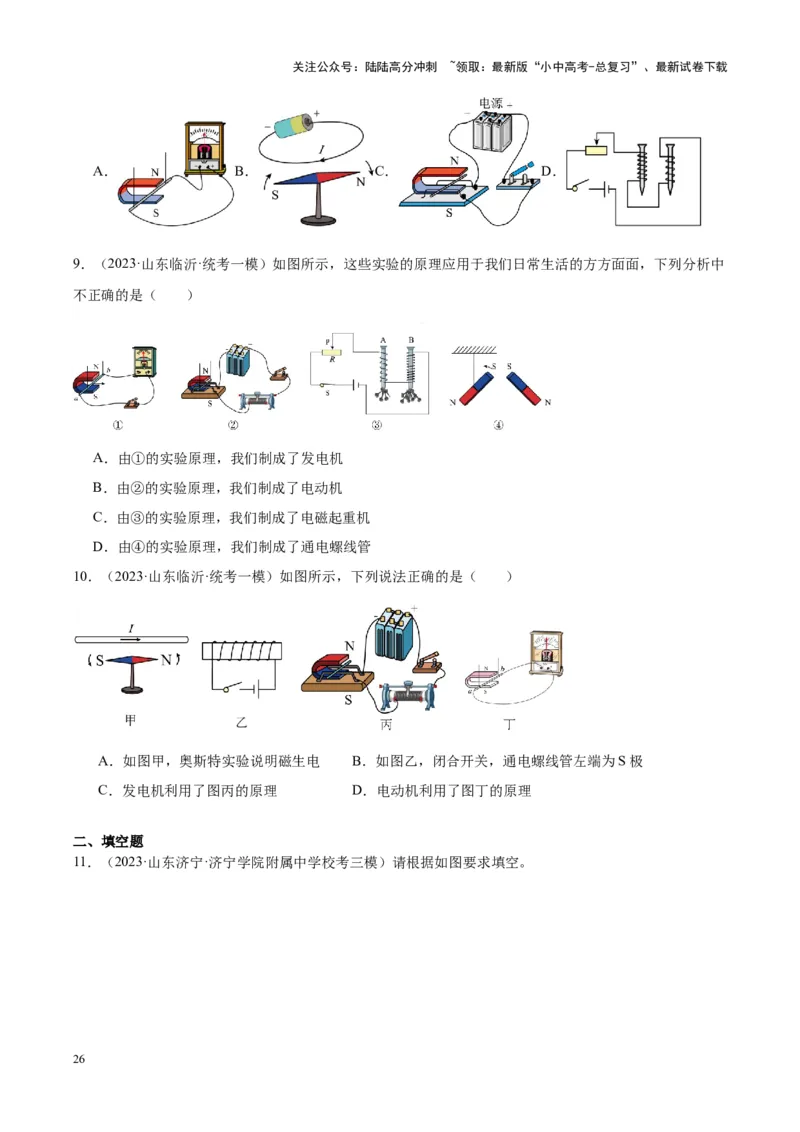

9．（2023·山东临沂·统考一模）如图所示，这些实验的原理应用于我们日常生活的方方面面，下列分析中
不正确的是（ ）
A．由①的实验原理，我们制成了发电机
B．由②的实验原理，我们制成了电动机
C．由③的实验原理，我们制成了电磁起重机
D．由④的实验原理，我们制成了通电螺线管
10．（2023·山东临沂·统考一模）如图所示，下列说法正确的是（ ）
A．如图甲，奥斯特实验说明磁生电 B．如图乙，闭合开关，通电螺线管左端为S极
C．发电机利用了图丙的原理 D．电动机利用了图丁的原理
二、填空题
11．（2023·山东济宁·济宁学院附属中学校考三模）请根据如图要求填空。
26关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）图甲，铅笔的长度是 cm；
（2）图乙，一束光在空气和玻璃两种介质的界面上发生了反射和折射，折射角为 ；
（3）图丙，甲、乙两实心圆柱体放在水平地面上，对地面的压强相等， 的密度大（甲/乙）；
（4）图丁：要进行电磁感应现象的研究，开关S接到位置 （选填“1”或“2”）。
12．（2023·陕西西安·校联考三模）电吹风的风机通电后能够转动吹风，它是根据 原理工作
的。喜欢探究的丽丽同学用家里的电吹风做了一个实验（如图所示）。她让妈妈拿着一个条形磁体，在由
线圈、导线和电吹风组成的闭合电路中，将条形磁体在线圈内来回移动，电吹风中 （选填
“有”或“无”）电流通过。
13．（2023·河南开封·统考三模）世界上第一个发现电与磁之间联系的物理学家是 ；科学家在电与
磁的研究中，根据 这一原理发明了电动机；根据电磁感应现象发明了发电机，也制造出了
（选填“扬声器”或“动圈式话筒”）。
14．（2023·黑龙江佳木斯·统考二模）2022年12月20日，白鹤滩水电站16台百万千瓦水轮发电机组全部
投产发电，标志着我国长江上全面建成世界最大清洁能源走廊。白鹤滩水电站正常蓄水位825m，提高水
位可以提高水的 能，发电机是利用 原理工作的。
15．（2023·安徽合肥·合肥市第四十五中学校考一模）如图所示，当导体ab在磁场中左右运动时，灵敏电
流计指针会发生左右摆动。利用此现象可以制成 （选填“电动机”“发电机”或“电磁铁”）。
27关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
16．（2022·江苏连云港·统考二模）条形磁体旁边的小磁针静止时如图甲所示，则条形磁体的右端为
极；如图乙所示的通电螺线管的右端为 极；丙图和丁图中，与发电机工作原理相同的是
。
17．（2022·云南文山·统考模拟预测）如图所示是一个杠杆和电磁铁组合升降重物的系统，电磁铁是利用
电流的磁效应来工作的，该现象最先是由丹麦物理学家 发现的；若要将在空中的重物放到地上，则
应将滑动变阻器的滑片向 （选填“左”或“右”）滑动。
18．（2022·湖南张家界·统考二模）如图是小华设计的短跑比赛“抢跑判断器”。运动员蹲在起跑器上后，
工作人员闭合开关S、S，发令指示灯亮，运动员抢跑后，R 所受压力变小，电阻变小，电磁铁的磁性
1 2 0
（选填“增强”或“减弱”），其上端的 （选填“N”或“S”）极将衔铁吸下，抢跑指示灯L 亮，判
2
定运动员抢跑。
28关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
19．（2022·陕西·统考二模）如图所示，闭合开关后让导体AB左右运动，发现电流计的指针发生偏转，
此时导体AB相当于 （选填“电源”或“用电器”）；再让导体AB上下运动时，观察到电流计指
针不动，说明闭合回路中的部分导体在磁场中做 运动时才能产生感应电流；实验中发现随着导体
AB运动方向变化，电流计指针偏转方向也发生变化，说明感应电流方向与 有关。
20．（2022·湖北襄阳·统考模拟预测）如图，条形磁铁挂在弹簧下，在其正下方有一个螺线管，闭合开关
K后，螺线管的上端是 极。将滑片向右移动时，弹簧的长度将 。
21．（2022·湖南长沙·校考二模）某电热水器工作时有“加热”和“保温”两种状态，内部的简化电路如
图所示，通电后电磁铁的下端是 极；电磁铁把衔铁吸下，使B、C两个触点接通，工作电路进入
状态。
三、作图题
22．（2022·江苏苏州·校考模拟预测）请将一个合适的电路元件（用符号表示）放在空格中，把电路连接
完整，使得电磁铁磁性强弱可以改变，并在图中标出电磁铁通电后小磁针静止时的N极。
29关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
23．（2022·广西·统考模拟预测）如图中的电路闭合开关后，小磁针静止时的指向如图所示，请在括号内
标出电源的“+”或者“﹣”极和螺线管的“N”或者“S”极。
24．（2022·江苏宿迁·统考一模）按要求作图（请保留作图痕迹）。如图所示，请在图中标出小磁针的N
极和电源的正、负极。
四、实验题
25．（2023·江苏无锡·统考一模）为了探究导体在磁场中怎样运动，才能在电路中产生电流，采用了图中
所示的实验装置：
（1）断开开关，让导体ab在蹄形磁体中左右运动，电流计指针 （会/不会，下同）偏转；闭
合开关，让导体在蹄形磁场中竖直上下运动，电流计指针 偏转；
（2）闭合开关，将导体ab向左运动，发现电流计指针向左偏转，如果将导体ab向右运动，则电流计指针
向 （左/右，下同）偏转，如果将此磁体磁极上下对调，将导体ab向左运动，则电流计指针向
偏转。
26．（2023·河南周口·统考三模）在“探究通电螺线管外部的磁场分布”实验中：
30关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）小胡在通电螺线管周围摆上小磁针后发现：同一个小磁针在磁场中不同位置指向不同；不同小磁针
放在磁场同一位置时指向相同，这表明磁场具有 性；磁场中某点小磁针静止时N极的指向即为该点
的 ；由图甲可得：通电螺线管外部的磁场分布与 磁体的磁场分布相似；
（2）接着在图乙所示的实验中，由现象可得出：通电螺线管的磁极极性与 方向有关。
一、选择题
1．（2023·陕西·统考中考真题）如图所示，将一根直导线架在静止小磁针的上方，并使直导线与小磁针平
行，接通电路，发现小磁针偏转。关于该实验说法正确的是（ ）
A．该实验说明电流周围存在磁场 B．最早发现该实验现象的科学家是法拉第
C．利用该实验原理可以制成发电机 D．改变电流方向，小磁针偏转方向不变
2．（2023·辽宁锦州·统考中考真题）如图所示的四个装置中，能说明洗衣机中电动机工作原理的是
（ ）
A． B． C． D．
3．（2023·山东菏泽·统考中考真题）下列用电器中，利用“通电导体在磁场中受到力的作用”原理工作的
31关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
是（ ）
A．麦克风 B．电饭煲 C．电风扇 D．电熨斗
4．（2023·四川巴中·统考中考真题）科技强国是我国重大战略目标之一，电磁学在科技中的应用必不可少。
下列关于电与磁的应用说法错误的是（ ）
A．电磁铁的磁性强弱只与电流大小有关
B．奥斯特发现通电导线周围存在磁场
C．电动机的工作原理是通电导体在磁场中受力的作用
D．发电机是依据电磁感应来发电的
5．（2023·内蒙古呼和浩特·统考中考真题）1820年奥斯特发现电流磁效应。1831年法拉第发现磁可以生
电，其原理如图，当导体棒切割磁感线时，可以看到电流计指针发生偏转，利用这一原理，可以制成（
）
A．电热器 B．电磁起重机 C．发电机 D．电动机
6．（2023上·九年级校联考课前预习）如图是一种环保型手电筒，来回摇晃它，使里面的铜线圈在磁铁上
来回运动，就能使灯泡发光。选项中能说明这种手电筒工作原理的是（ ）
A． B． C． D．
7．（2023上·九年级校联考课前预习）刷卡机（POS机）已经在生活中普遍应用，当银行卡有磁条的一侧
经过刷卡机的卡槽时（如图），刷卡机的感应器（相当于线圈）中会产生感应电流，如图与此原理相同的
是（ ）
32关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B． C． D．
8．（2023·山东淄博·统考中考真题）如图所示是“探究什么情况下磁可以生电”的实验装置。下列说法正
确的是（ ）
A．闭合开关，导体ab在磁场中上下运动会产生感应电流
B．闭合开关，导体ab左右运动过程中电能转化为机械能
C．利用该实验原理可以制成电动机
D．将电流计换成电源，可以研究通电导线在磁场中的受力情况
9．（2023·山东德州·统考中考真题）如图所示，轮滑鞋深受孩子们的喜爱。它的轮子转动时可使轮子边缘
的LED灯闪闪发光，选项中与此工作原理相同的是（ ）
33关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． 电风扇 B． 电磁起重机 C．扬声器 D． 动圈式话筒
10．（2023·山东东营·统考中考真题）小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所
示，R 是定值电阻，R 是光敏电阻，其阻值大小随光照强度的增大而减小，当开关S 闭合，光线变暗时，
1 2 1
下列判断正确的是（ ）
A．电流表示数减小，电磁铁的磁性减弱，开关S 闭合
2
B．电流表示数减小，电磁铁的磁性增强，开关S 断开
2
C．电流表示数增大，电磁铁的磁性增强，开关S 闭合
2
D．电流表示数增大，电磁铁的磁性减弱，开关S 断开
2
11．（2023·四川甘孜·统考中考真题）为实现“碳达峰、碳中和”目标，我国大力支持新能源汽车产业发
展，新能源汽车主要由电动机提供动力。下列实验中，与电动机原理相同的是（ ）
A． B． C． D．
12．（2023·山东威海·统考中考真题）下列实验操作不能使灵敏电流计指针偏转的是（ ）
34关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B．
C． D．
13．（2023·江苏常州·统考中考真题）20世纪60年代，美国细菌学家发现趋磁细菌，将磁铁置于细菌附近，
细菌向磁铁的N极运动，如图所示。由此可见，在海洋中，地磁场将驱使这种细菌运动的方向为（ ）
A．由南向北 B．由北向南 C．由西向东 D．由东向西
二、填空题
14．（2023·西藏·统考中考真题）如图所示，闭合开关S后，螺线管右侧为 极，滑动变阻器的滑片P
向左移动时，螺线管的磁性变 。
15．（2023·辽宁锦州·统考中考真题）如图所示，闭合开关，通电螺线管的右端是 （选填“N”或
“S”）极，此时在水平桌面上的条形磁体仍处于静止状态，条形磁体受到向 （选填“左”或
“右”）的摩擦力；若将滑动变阻器滑片向下滑动，条形磁体受到的摩擦力将 （选填“变大”、
“变小”或“不变”）。.
35关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

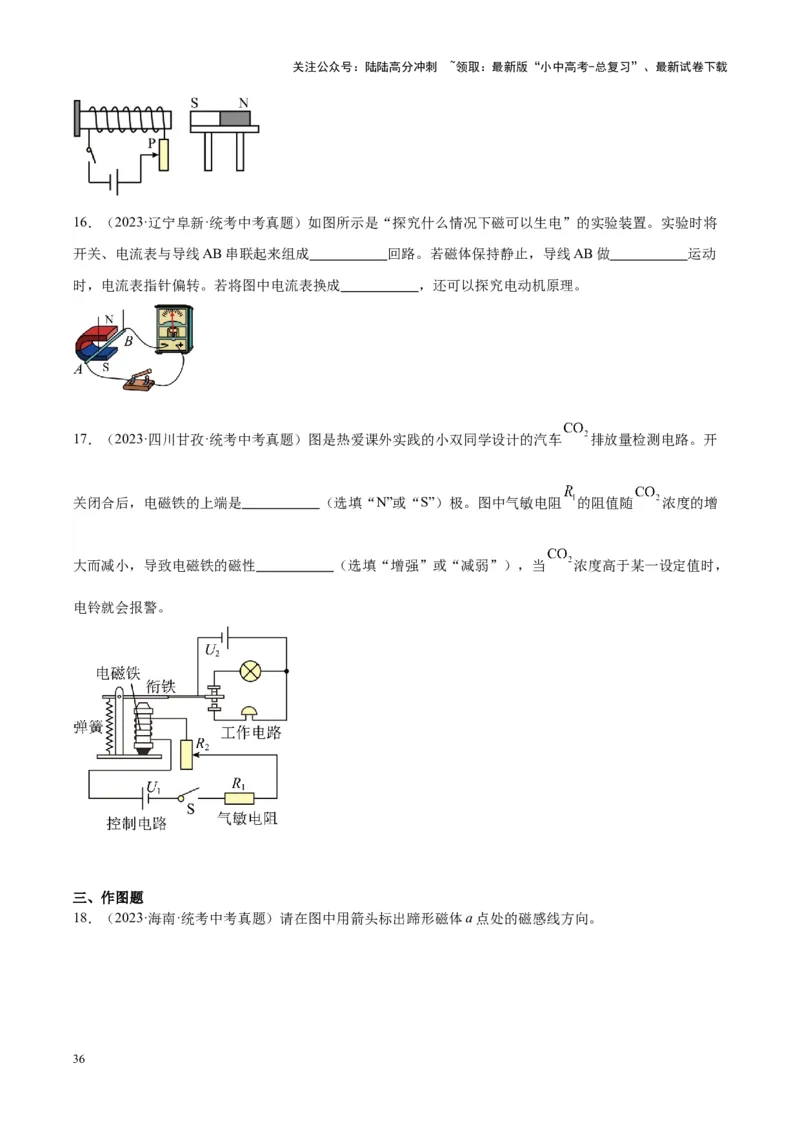

16．（2023·辽宁阜新·统考中考真题）如图所示是“探究什么情况下磁可以生电”的实验装置。实验时将
开关、电流表与导线AB串联起来组成 回路。若磁体保持静止，导线AB做 运动
时，电流表指针偏转。若将图中电流表换成 ，还可以探究电动机原理。
17．（2023·四川甘孜·统考中考真题）图是热爱课外实践的小双同学设计的汽车 排放量检测电路。开
关闭合后，电磁铁的上端是 （选填“N”或“S”）极。图中气敏电阻 的阻值随 浓度的增
大而减小，导致电磁铁的磁性 （选填“增强”或“减弱”），当 浓度高于某一设定值时，
电铃就会报警。
三、作图题
18．（2023·海南·统考中考真题）请在图中用箭头标出蹄形磁体a点处的磁感线方向。
36关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
19．（2023·陕西·统考中考真题）如图，请在括号中标出小磁针静止时右侧磁极的名称，并用箭头在M点
标出磁感线的方向。
20．（2023·山东淄博·统考中考真题）闭合开关后；小磁针静止时的指向如图所示，请标出电源的“+”“-”
极和通电螺线管的N、S极，并画出螺线管外部通过小磁针中心的磁感线。
21．（2023·山东威海·统考中考真题）闭合开关，通电螺线管附近的小磁针方向如图所示，请在图中括号
内标出电源的极性（“+”或“-”），并标出磁感线的方向。
37
