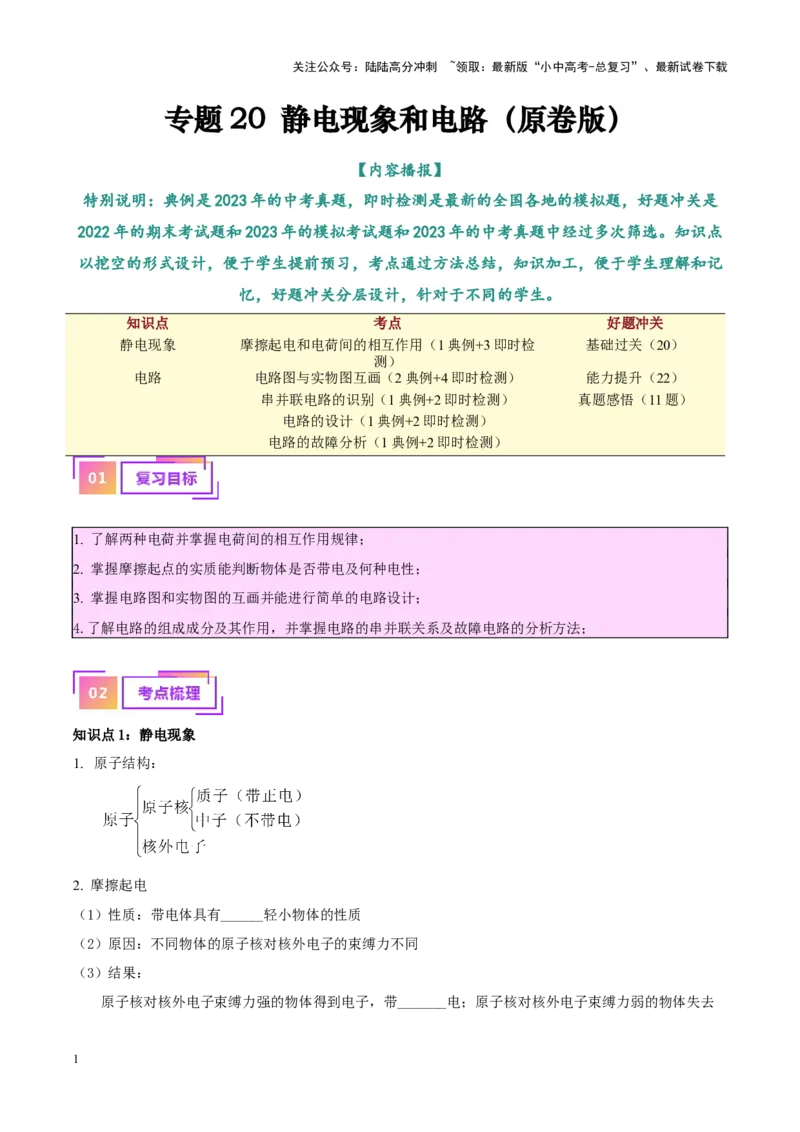

专题 20 静电现象和电路（原卷版）
【内容播报】
特别说明：典例是2023年的中考真题，即时检测是最新的全国各地的模拟题，好题冲关是
2022年的期末考试题和2023年的模拟考试题和2023年的中考真题中经过多次筛选。知识点
以挖空的形式设计，便于学生提前预习，考点通过方法总结，知识加工，便于学生理解和记
忆，好题冲关分层设计，针对于不同的学生。
知识点 考点 好题冲关
静电现象 摩擦起电和电荷间的相互作用（1典例+3即时检 基础过关（20）
测）
电路 电路图与实物图互画（2典例+4即时检测） 能力提升（22）
串并联电路的识别（1典例+2即时检测） 真题感悟（11题）
电路的设计（1典例+2即时检测）
电路的故障分析（1典例+2即时检测）
1. 了解两种电荷并掌握电荷间的相互作用规律；
2. 掌握摩擦起点的实质能判断物体是否带电及何种电性；
3. 掌握电路图和实物图的互画并能进行简单的电路设计；
4.了解电路的组成成分及其作用，并掌握电路的串并联关系及故障电路的分析方法；
知识点1：静电现象
1. 原子结构：
2. 摩擦起电
（1）性质：带电体具有______轻小物体的性质
（2）原因：不同物体的原子核对核外电子的束缚力不同
（3）结果：
原子核对核外电子束缚力强的物体得到电子，带_______电；原子核对核外电子束缚力弱的物体失去
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
电子，带________电，摩擦起电的双方带等量异种电荷
（4）实质：摩擦起电不是重新产生了电荷，而是电荷发生了________
（5）能量转化：机械能转化为_____能
3.两种电荷
（1）两种电荷：
1）正电荷：与丝绸摩擦过的玻璃棒带正电
2）负电荷：与毛皮摩擦过的橡胶棒带负电
（2）相互作用：同种电荷相互_____，异种电荷相互______
（3）验电器
1）作用：用来检验物体_______
2）原理：_____________
（4）电荷量
1）定义：____________
2）单位：______,符号是_________
3）元电荷： e=_______C
【提示】两个相互吸引的物体不一定带异种电荷，还可能一个带电，另一个物体不带电.
4.导体和绝缘体
特征 原因 常见材料
导体 容易导电 有_____的自由电荷 金属、人体、大地、食盐水、石墨
绝缘体 不容易导电 有_____的自由电荷 橡胶、塑料、陶瓷、食用油、玻璃
【提示】导体和绝缘体之间没有绝对的界限，在一定的条件下可以相互转化.
知识点2： 电路
1.电路的组成元件及其作用
（1） 元件 ：电源，用电器，导线，开关作用
（2）作用
电源：将其他形式能转化为_______能
用电器：将_______能转化为其他形式能
导线：连接各元件，组成电流的路径
开关：控制电路的___________

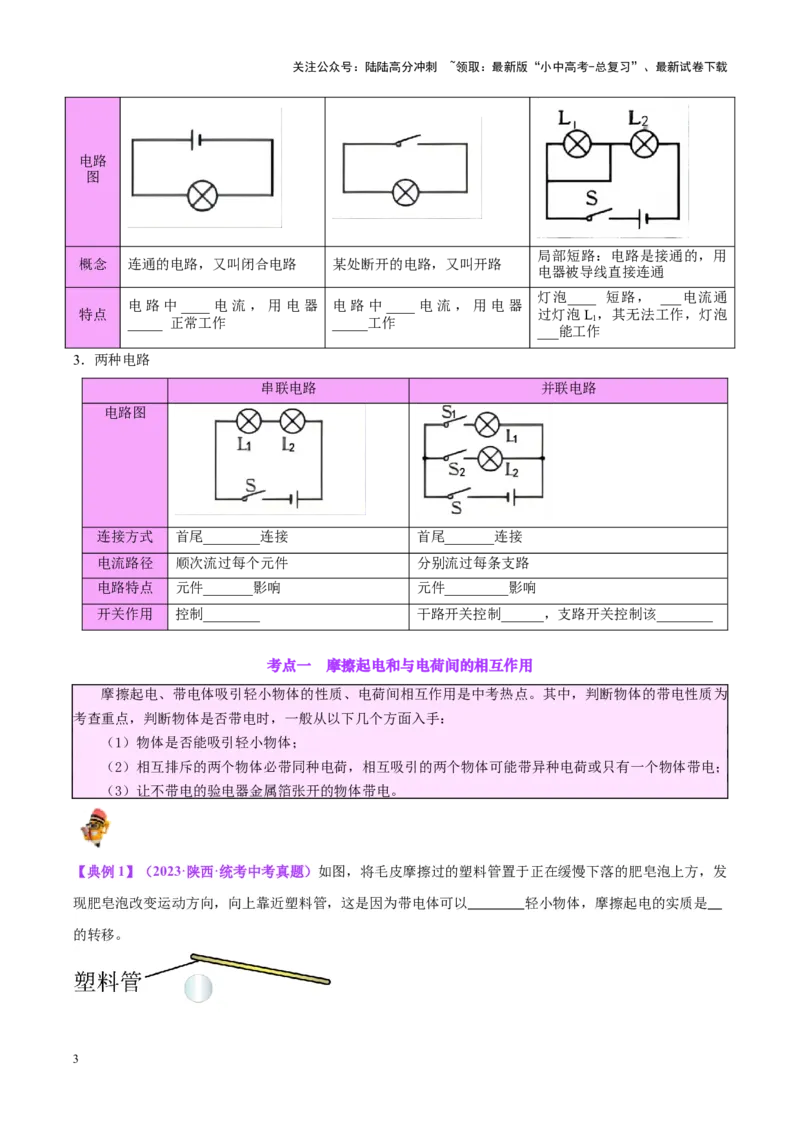

2.电路的三种状态
通路 断路或开路 短路
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
电路
图
局部短路：电路是接通的，用
概念 连通的电路，又叫闭合电路 某处断开的电路，又叫开路
电器被导线直接连通
灯泡____ 短路， ___电流通
电路中____电流，用电器 电路中____电流，用电器
特点 过灯泡L ，其无法工作，灯泡
_____ 正常工作 _____工作 1
___能工作
3．两种电路
串联电路 并联电路
电路图
连接方式 首尾________连接 首尾_______连接
电流路径 顺次流过每个元件 分别流过每条支路
电路特点 元件_______影响 元件_________影响
开关作用 控制________ 干路开关控制______，支路开关控制该________
考点一 摩擦起电和与电荷间的相互作用
摩擦起电、带电体吸引轻小物体的性质、电荷间相互作用是中考热点。其中，判断物体的带电性质为
考查重点，判断物体是否带电时，一般从以下几个方面入手：
（1）物体是否能吸引轻小物体；
（2）相互排斥的两个物体必带同种电荷，相互吸引的两个物体可能带异种电荷或只有一个物体带电；
（3）让不带电的验电器金属箔张开的物体带电。
【典例1】（2023·陕西·统考中考真题）如图，将毛皮摩擦过的塑料管置于正在缓慢下落的肥皂泡上方，发
现肥皂泡改变运动方向，向上靠近塑料管，这是因为带电体可以 轻小物体，摩擦起电的实质是
的转移。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

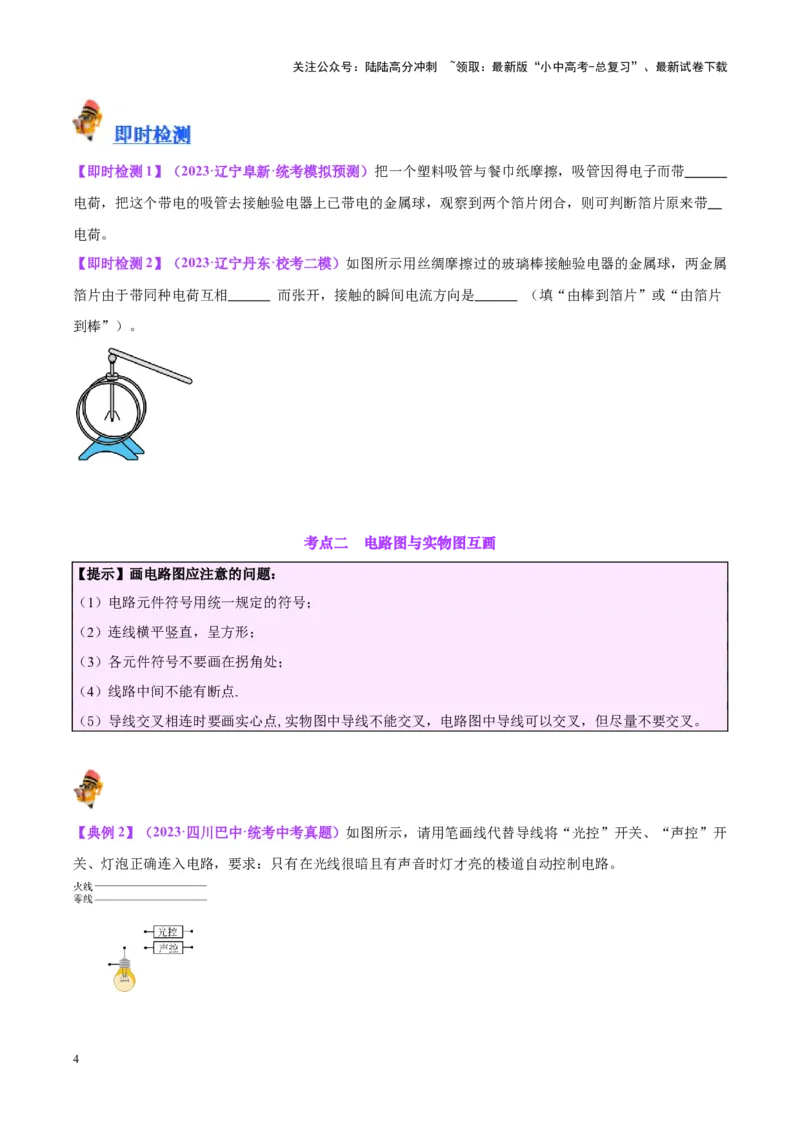

【即时检测1】（2023·辽宁阜新·统考模拟预测）把一个塑料吸管与餐巾纸摩擦，吸管因得电子而带
电荷，把这个带电的吸管去接触验电器上已带电的金属球，观察到两个箔片闭合，则可判断箔片原来带
电荷。
【即时检测2】（2023·辽宁丹东·校考二模）如图所示用丝绸摩擦过的玻璃棒接触验电器的金属球，两金属
箔片由于带同种电荷互相 而张开，接触的瞬间电流方向是 （填“由棒到箔片”或“由箔片
到棒”）。
考点二 电路图与实物图互画
【提示】画电路图应注意的问题：
（1）电路元件符号用统一规定的符号；
（2）连线横平竖直，呈方形；
（3）各元件符号不要画在拐角处；
（4）线路中间不能有断点.
（5）导线交叉相连时要画实心点,实物图中导线不能交叉，电路图中导线可以交叉，但尽量不要交叉。
【典例2】（2023·四川巴中·统考中考真题）如图所示，请用笔画线代替导线将“光控”开关、“声控”开
关、灯泡正确连入电路，要求：只有在光线很暗且有声音时灯才亮的楼道自动控制电路。
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

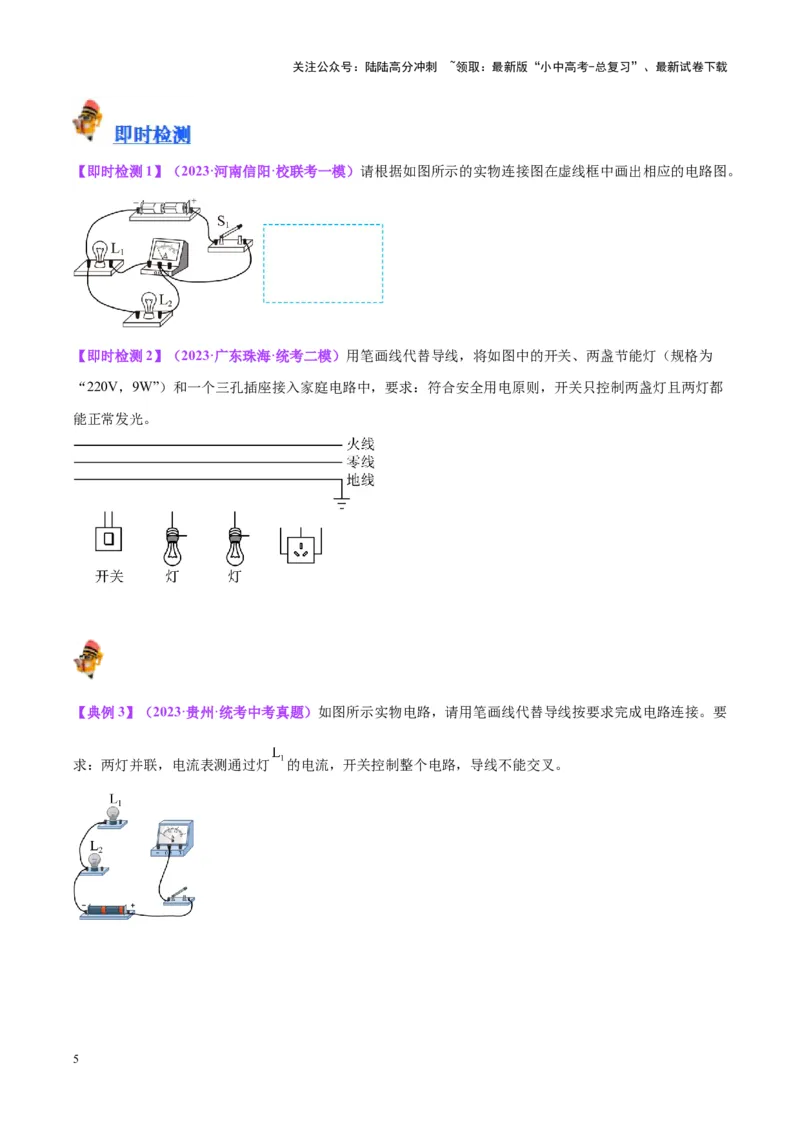

【即时检测1】（2023·河南信阳·校联考一模）请根据如图所示的实物连接图在虚线框中画出相应的电路图。
【即时检测2】（2023·广东珠海·统考二模）用笔画线代替导线，将如图中的开关、两盏节能灯（规格为
“220V，9W”）和一个三孔插座接入家庭电路中，要求：符合安全用电原则，开关只控制两盏灯且两灯都
能正常发光。
【典例3】（2023·贵州·统考中考真题）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要
求：两灯并联，电流表测通过灯 的电流，开关控制整个电路，导线不能交叉。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

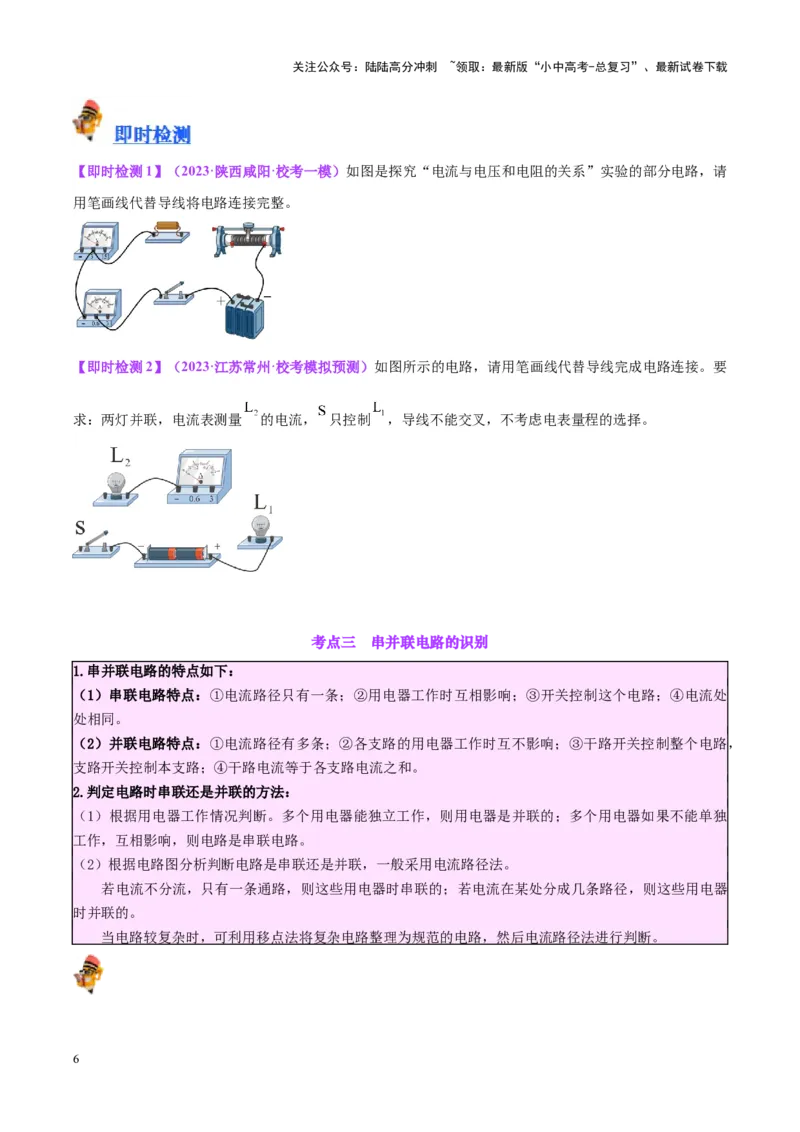

【即时检测1】（2023·陕西咸阳·校考一模）如图是探究“电流与电压和电阻的关系”实验的部分电路，请
用笔画线代替导线将电路连接完整。
【即时检测2】（2023·江苏常州·校考模拟预测）如图所示的电路，请用笔画线代替导线完成电路连接。要
求：两灯并联，电流表测量 的电流， 只控制 ，导线不能交叉，不考虑电表量程的选择。
考点三 串并联电路的识别
1.串并联电路的特点如下：
（1）串联电路特点：①电流路径只有一条；②用电器工作时互相影响；③开关控制这个电路；④电流处
处相同。
（2）并联电路特点：①电流路径有多条；②各支路的用电器工作时互不影响；③干路开关控制整个电路，
支路开关控制本支路；④干路电流等于各支路电流之和。
2.判定电路时串联还是并联的方法：
（1）根据用电器工作情况判断。多个用电器能独立工作，则用电器是并联的；多个用电器如果不能单独
工作，互相影响，则电路是串联电路。
（2）根据电路图分析判断电路是串联还是并联，一般采用电流路径法。
若电流不分流，只有一条通路，则这些用电器时串联的；若电流在某处分成几条路径，则这些用电器
时并联的。
当电路较复杂时，可利用移点法将复杂电路整理为规范的电路，然后电流路径法进行判断。
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

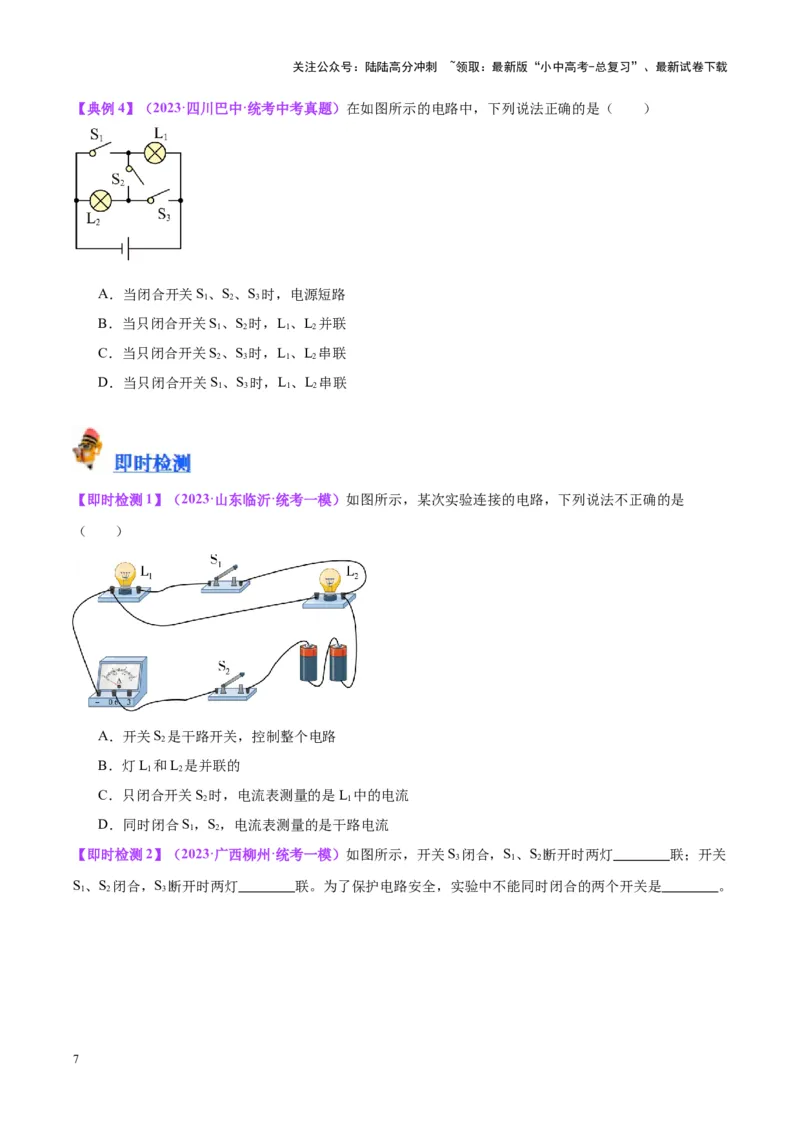

【典例4】（2023·四川巴中·统考中考真题）在如图所示的电路中，下列说法正确的是（ ）
A．当闭合开关S、S、S 时，电源短路
1 2 3
B．当只闭合开关S、S 时，L、L 并联
1 2 1 2
C．当只闭合开关S、S 时，L、L 串联
2 3 1 2
D．当只闭合开关S、S 时，L、L 串联
1 3 1 2
【即时检测1】（2023·山东临沂·统考一模）如图所示，某次实验连接的电路，下列说法不正确的是
（ ）
A．开关S 是干路开关，控制整个电路
2
B．灯L 和L 是并联的
1 2
C．只闭合开关S 时，电流表测量的是L 中的电流
2 1
D．同时闭合S，S，电流表测量的是干路电流
1 2
【即时检测2】（2023·广西柳州·统考一模）如图所示，开关S 闭合，S、S 断开时两灯 联；开关
3 1 2
S、S 闭合，S 断开时两灯 联。为了保护电路安全，实验中不能同时闭合的两个开关是 。
1 2 3
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

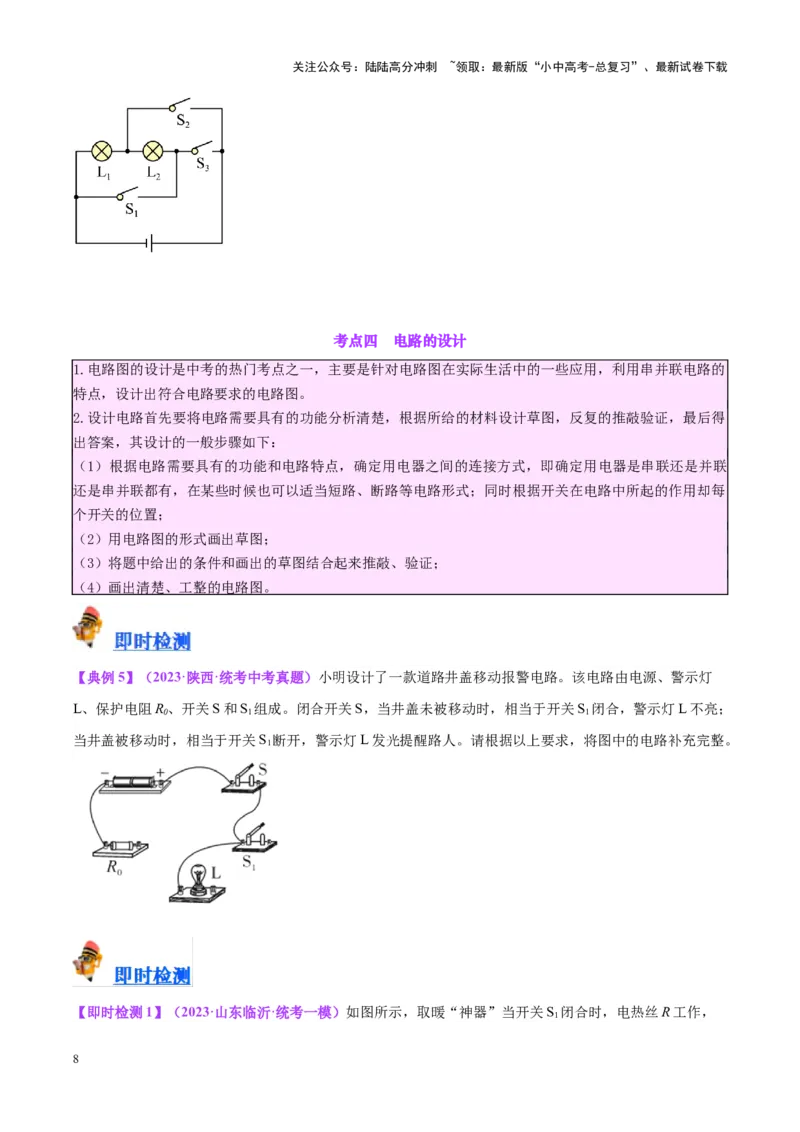

考点四 电路的设计
1.电路图的设计是中考的热门考点之一，主要是针对电路图在实际生活中的一些应用，利用串并联电路的
特点，设计出符合电路要求的电路图。
2.设计电路首先要将电路需要具有的功能分析清楚，根据所给的材料设计草图，反复的推敲验证，最后得
出答案，其设计的一般步骤如下：
（1）根据电路需要具有的功能和电路特点，确定用电器之间的连接方式，即确定用电器是串联还是并联
还是串并联都有，在某些时候也可以适当短路、断路等电路形式；同时根据开关在电路中所起的作用却每
个开关的位置；
（2）用电路图的形式画出草图；
（3）将题中给出的条件和画出的草图结合起来推敲、验证；
（4）画出清楚、工整的电路图。
【典例5】（2023·陕西·统考中考真题）小明设计了一款道路井盖移动报警电路。该电路由电源、警示灯
L、保护电阻R、开关S和S 组成。闭合开关S，当井盖未被移动时，相当于开关S 闭合，警示灯L不亮；
0 1 1
当井盖被移动时，相当于开关S 断开，警示灯L发光提醒路人。请根据以上要求，将图中的电路补充完整。
1

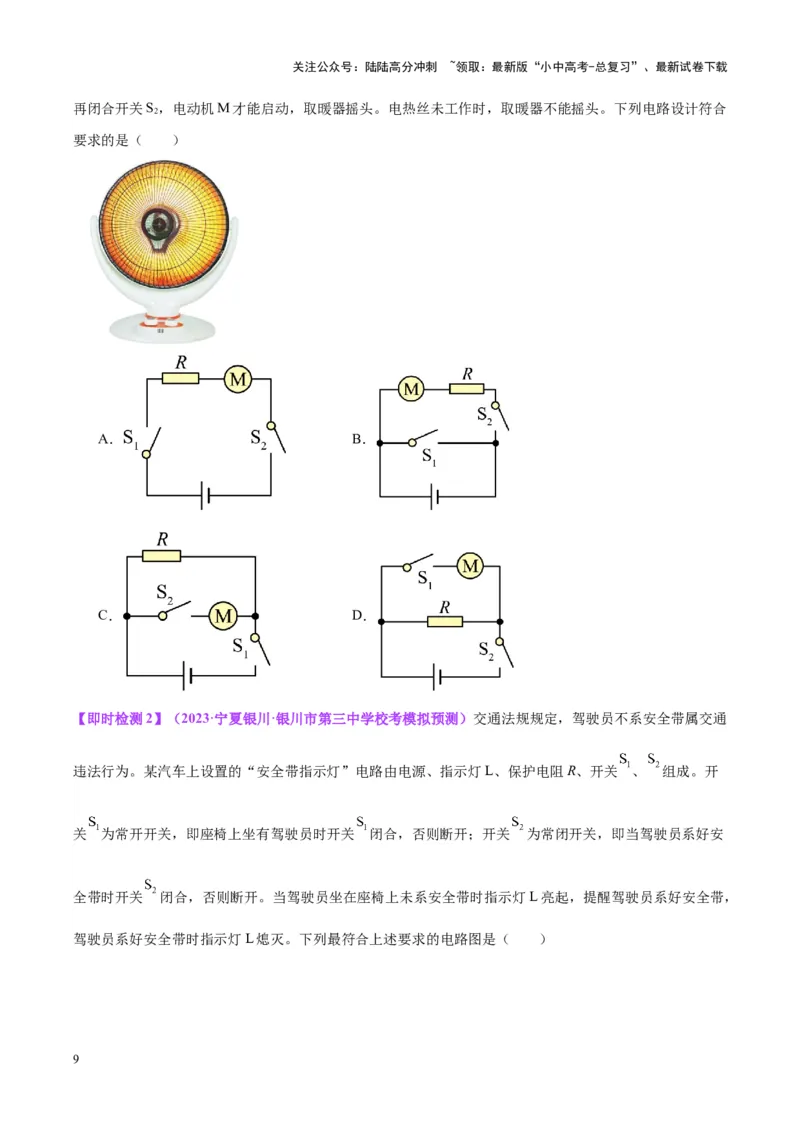

【即时检测1】（2023·山东临沂·统考一模）如图所示，取暖“神器”当开关S 闭合时，电热丝R工作，
1
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
再闭合开关S，电动机M才能启动，取暖器摇头。电热丝未工作时，取暖器不能摇头。下列电路设计符合
2
要求的是（ ）
A． B．
C． D．
【即时检测2】（2023·宁夏银川·银川市第三中学校考模拟预测）交通法规规定，驾驶员不系安全带属交通
违法行为。某汽车上设置的“安全带指示灯”电路由电源、指示灯L、保护电阻R、开关 、 组成。开
关 为常开开关，即座椅上坐有驾驶员时开关 闭合，否则断开；开关 为常闭开关，即当驾驶员系好安
全带时开关 闭合，否则断开。当驾驶员坐在座椅上未系安全带时指示灯L亮起，提醒驾驶员系好安全带，
驾驶员系好安全带时指示灯L熄灭。下列最符合上述要求的电路图是（ ）
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B．
C． D．

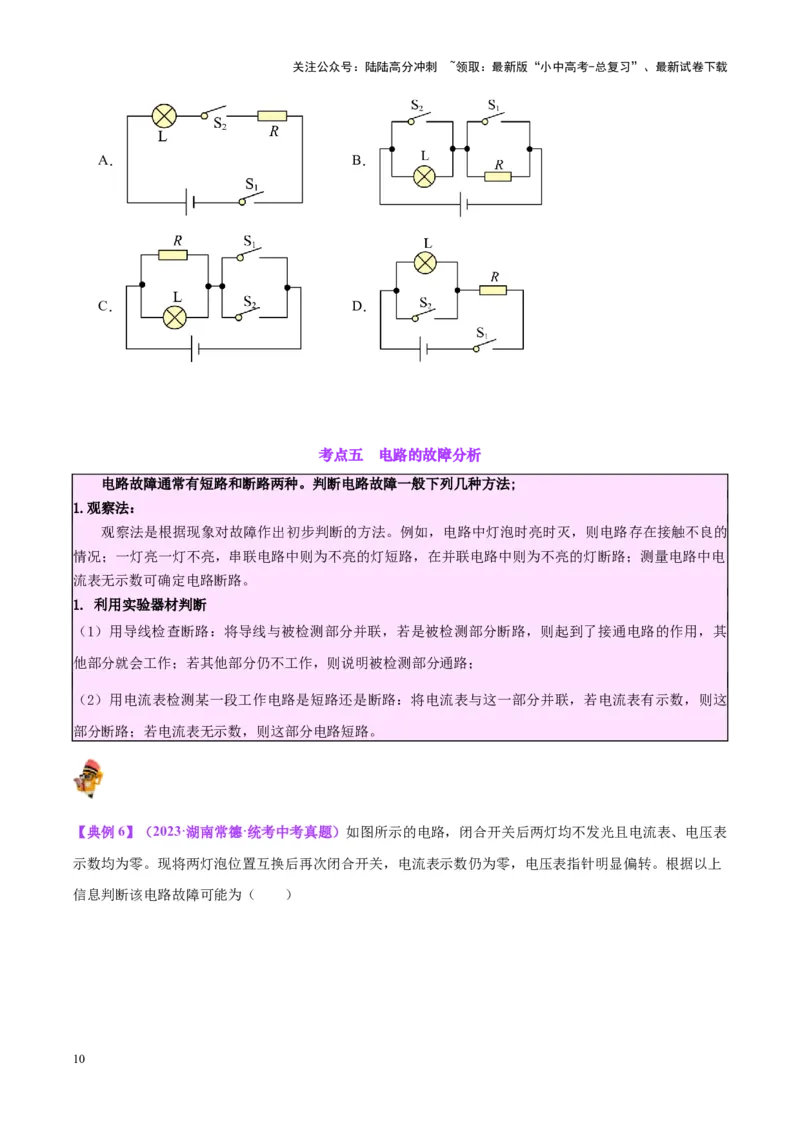

考点五 电路的故障分析
电路故障通常有短路和断路两种。判断电路故障一般下列几种方法;
1.观察法：
观察法是根据现象对故障作出初步判断的方法。例如，电路中灯泡时亮时灭，则电路存在接触不良的
情况；一灯亮一灯不亮，串联电路中则为不亮的灯短路，在并联电路中则为不亮的灯断路；测量电路中电
流表无示数可确定电路断路。
1. 利用实验器材判断
（1）用导线检查断路：将导线与被检测部分并联，若是被检测部分断路，则起到了接通电路的作用，其
他部分就会工作；若其他部分仍不工作，则说明被检测部分通路；
（2）用电流表检测某一段工作电路是短路还是断路：将电流表与这一部分并联，若电流表有示数，则这
部分断路；若电流表无示数，则这部分电路短路。
【典例6】（2023·湖南常德·统考中考真题）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表
示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上
信息判断该电路故障可能为（ ）
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．L 断路、L 断路 B．L 断路、L 通路
1 2 1 2
C．L 通路、L 断路 D．L 短路、L 断路
1 2 1 2

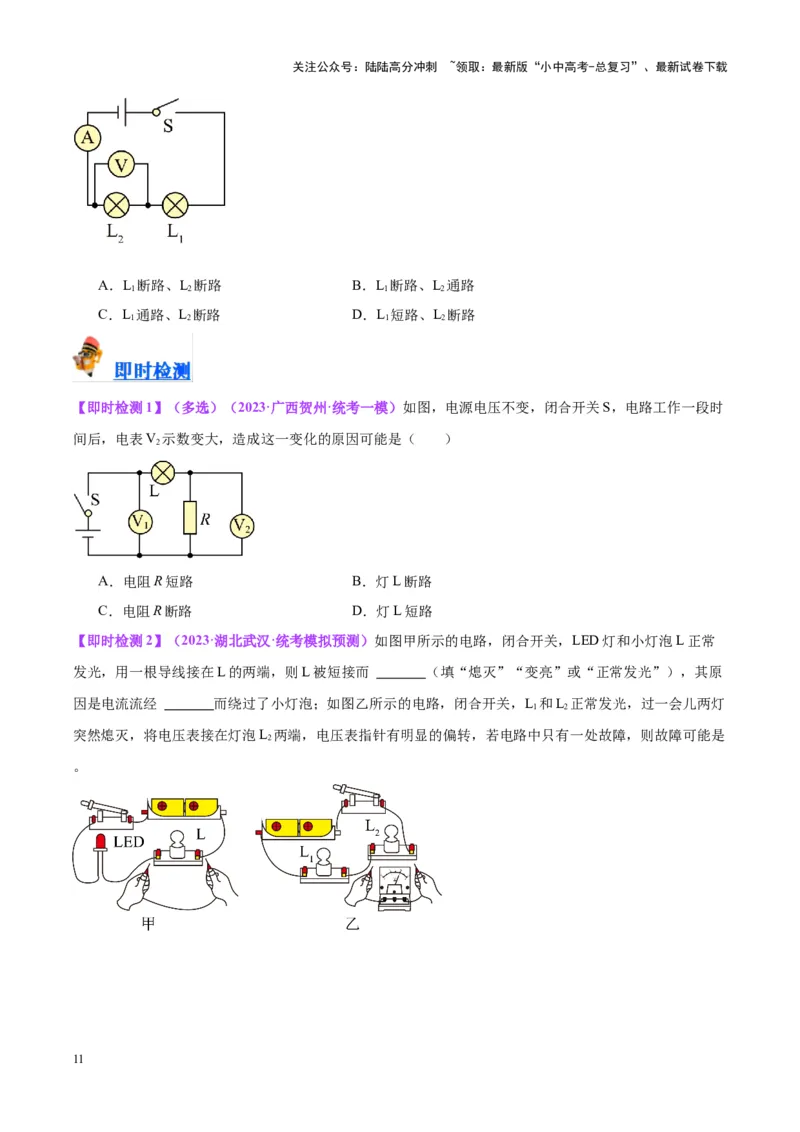

【即时检测1】（多选）（2023·广西贺州·统考一模）如图，电源电压不变，闭合开关S，电路工作一段时
间后，电表V 示数变大，造成这一变化的原因可能是（ ）
2
A．电阻R短路 B．灯L断路
C．电阻R断路 D．灯L短路
【即时检测2】（2023·湖北武汉·统考模拟预测）如图甲所示的电路，闭合开关，LED灯和小灯泡L正常
发光，用一根导线接在L的两端，则L被短接而 （填“熄灭”“变亮”或“正常发光”），其原
因是电流流经 而绕过了小灯泡；如图乙所示的电路，闭合开关，L 和L 正常发光，过一会儿两灯
1 2
突然熄灭，将电压表接在灯泡L 两端，电压表指针有明显的偏转，若电路中只有一处故障，则故障可能是
2
。
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
一、单选题

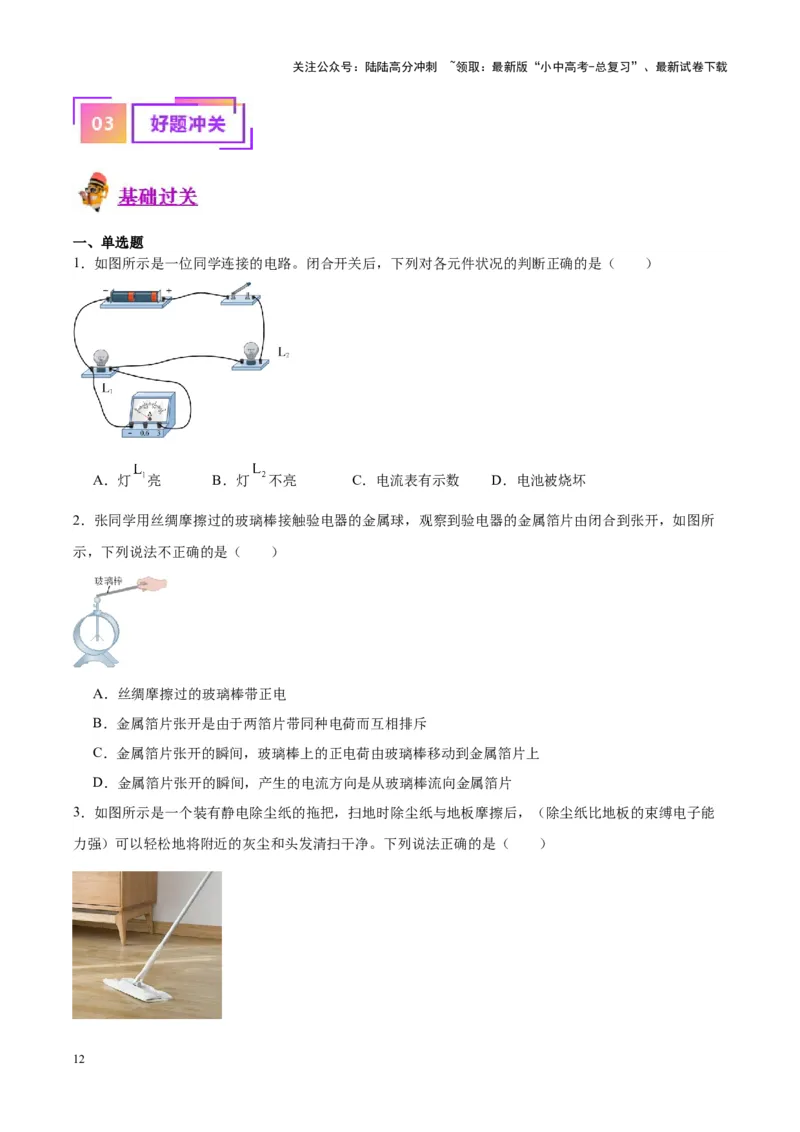

1．如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（ ）
A．灯 亮 B．灯 不亮 C．电流表有示数 D．电池被烧坏
2．张同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所
示，下列说法不正确的是（ ）
A．丝绸摩擦过的玻璃棒带正电
B．金属箔片张开是由于两箔片带同种电荷而互相排斥
C．金属箔片张开的瞬间，玻璃棒上的正电荷由玻璃棒移动到金属箔片上
D．金属箔片张开的瞬间，产生的电流方向是从玻璃棒流向金属箔片
3．如图所示是一个装有静电除尘纸的拖把，扫地时除尘纸与地板摩擦后，（除尘纸比地板的束缚电子能
力强）可以轻松地将附近的灰尘和头发清扫干净。下列说法正确的是（ ）
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．静电除尘纸和地面摩擦创造了电荷
B．静电除尘纸和地面摩擦后带正电
C．静电除尘纸吸附灰尘利用了异种电荷相互吸引
D．静电除尘纸与验电器的金属小球接触瞬间，电流方向从验电器的金属箔片到除尘纸

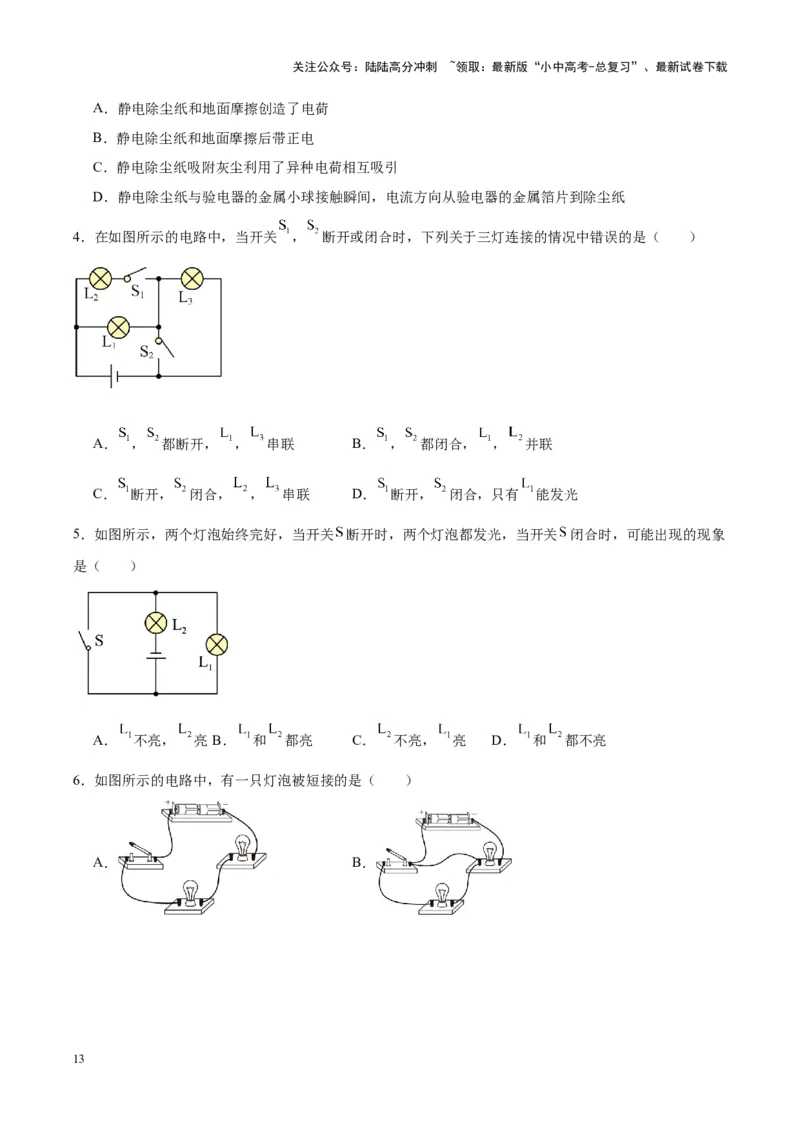

4．在如图所示的电路中，当开关 ， 断开或闭合时，下列关于三灯连接的情况中错误的是（ ）
A． ， 都断开， ， 串联 B． ， 都闭合， ， 并联
C． 断开， 闭合， ， 串联 D． 断开， 闭合，只有 能发光
5．如图所示，两个灯泡始终完好，当开关 断开时，两个灯泡都发光，当开关 闭合时，可能出现的现象
是（ ）
A． 不亮， 亮 B． 和 都亮 C． 不亮， 亮 D． 和 都不亮
6．如图所示的电路中，有一只灯泡被短接的是（ ）
A． B．
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． D．

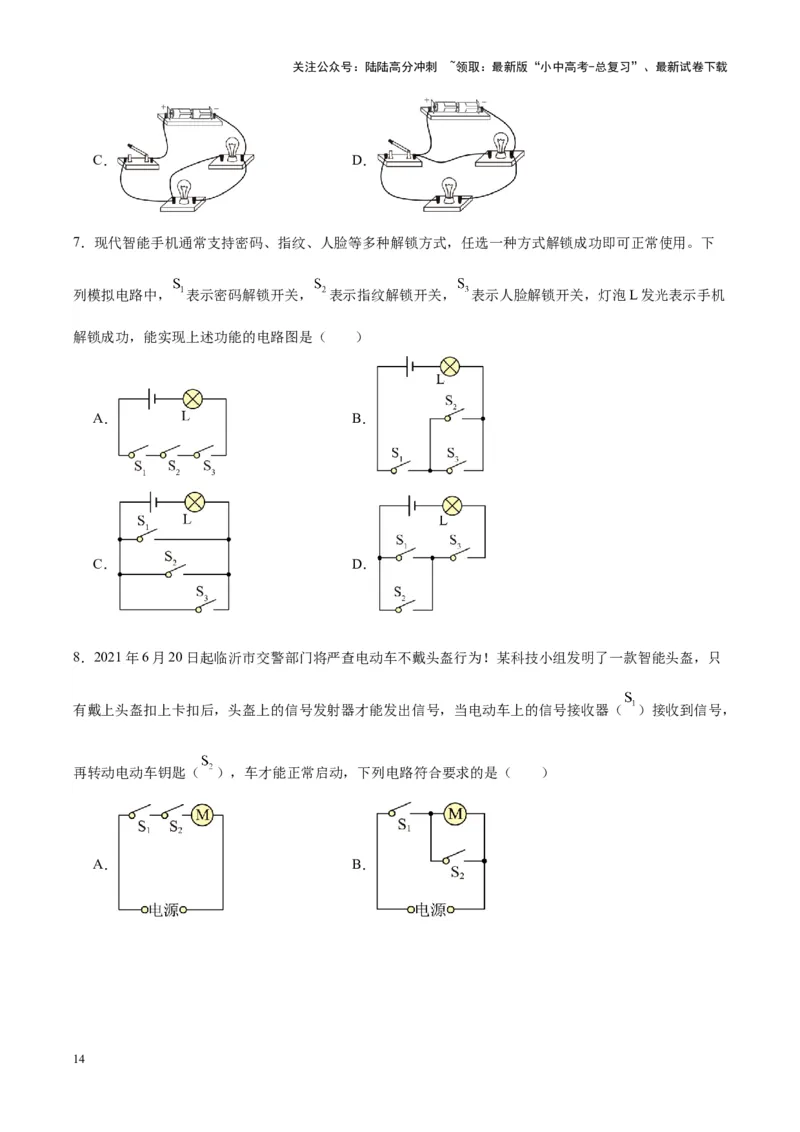

7．现代智能手机通常支持密码、指纹、人脸等多种解锁方式，任选一种方式解锁成功即可正常使用。下
列模拟电路中， 表示密码解锁开关， 表示指纹解锁开关， 表示人脸解锁开关，灯泡L发光表示手机
解锁成功，能实现上述功能的电路图是（ ）
A． B．
C． D．
8．2021年6月20日起临沂市交警部门将严查电动车不戴头盔行为！某科技小组发明了一款智能头盔，只
有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（ ）接收到信号，
再转动电动车钥匙（ ），车才能正常启动，下列电路符合要求的是（ ）
A． B．
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． D．

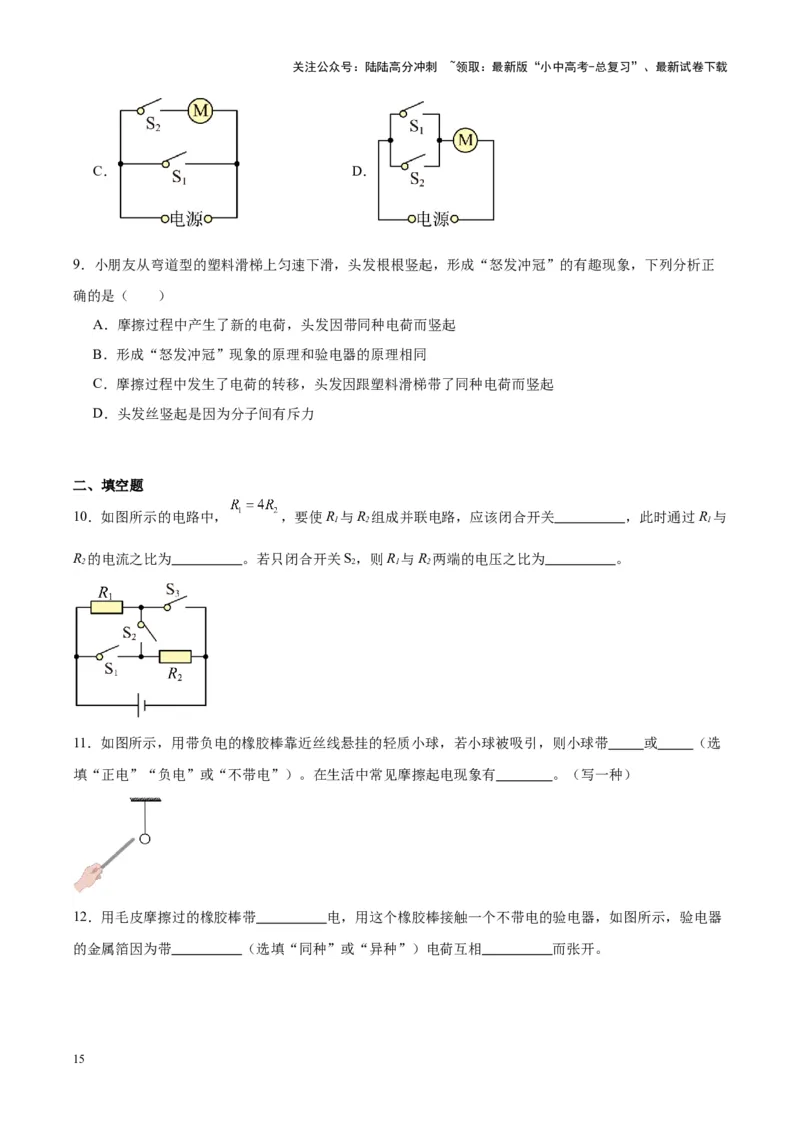

9．小朋友从弯道型的塑料滑梯上匀速下滑，头发根根竖起，形成“怒发冲冠”的有趣现象，下列分析正
确的是（ ）
A．摩擦过程中产生了新的电荷，头发因带同种电荷而竖起
B．形成“怒发冲冠”现象的原理和验电器的原理相同
C．摩擦过程中发生了电荷的转移，头发因跟塑料滑梯带了同种电荷而竖起
D．头发丝竖起是因为分子间有斥力
二、填空题
10．如图所示的电路中， ，要使R 与R 组成并联电路，应该闭合开关 ，此时通过R 与
1 2 1
R 的电流之比为 。若只闭合开关S，则R 与R 两端的电压之比为 。
2 2 1 2
11．如图所示，用带负电的橡胶棒靠近丝线悬挂的轻质小球，若小球被吸引，则小球带 或 （选
填“正电”“负电”或“不带电”）。在生活中常见摩擦起电现象有 。（写一种）
12．用毛皮摩擦过的橡胶棒带 电，用这个橡胶棒接触一个不带电的验电器，如图所示，验电器
的金属箔因为带 （选填“同种”或“异种”）电荷互相 而张开。
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

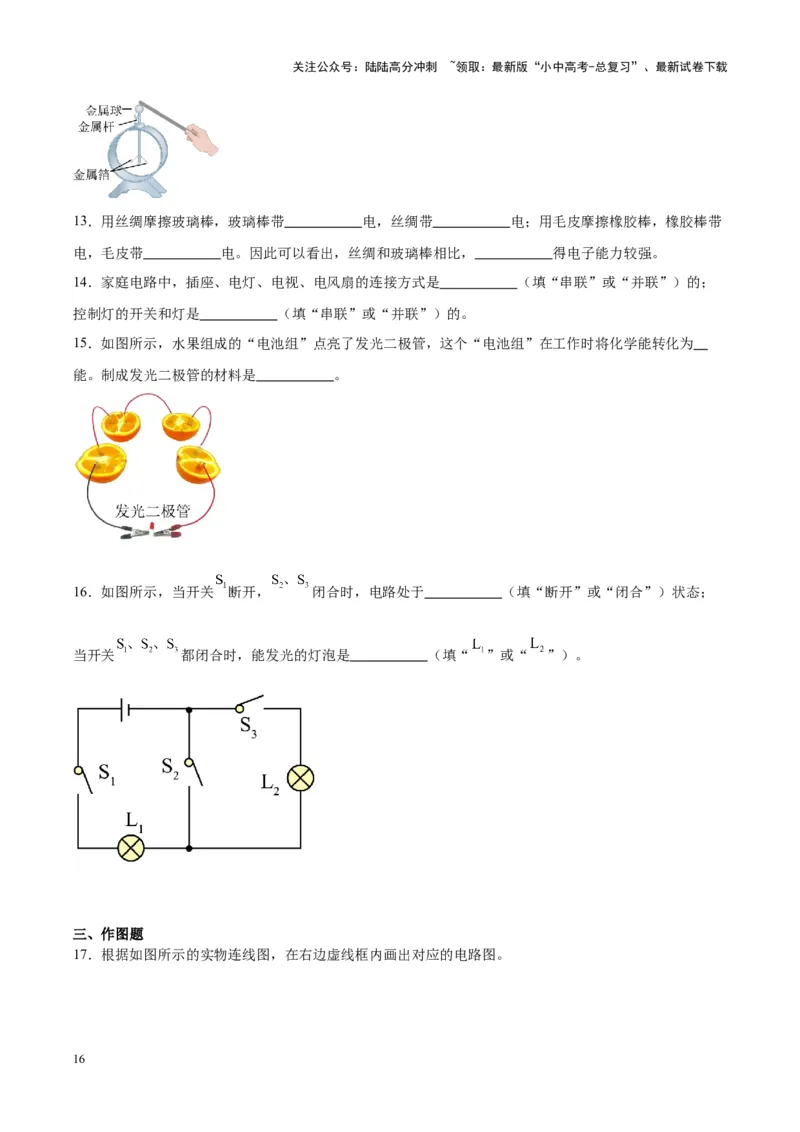

13．用丝绸摩擦玻璃棒，玻璃棒带 电，丝绸带 电；用毛皮摩擦橡胶棒，橡胶棒带
电，毛皮带 电。因此可以看出，丝绸和玻璃棒相比， 得电子能力较强。
14．家庭电路中，插座、电灯、电视、电风扇的连接方式是 （填“串联”或“并联”）的；
控制灯的开关和灯是 （填“串联”或“并联”）的。
15．如图所示，水果组成的“电池组”点亮了发光二极管，这个“电池组”在工作时将化学能转化为
能。制成发光二极管的材料是 。
16．如图所示，当开关 断开， 闭合时，电路处于 （填“断开”或“闭合”）状态；
当开关 都闭合时，能发光的灯泡是 （填“ ”或“ ”）。
三、作图题
17．根据如图所示的实物连线图，在右边虚线框内画出对应的电路图。
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

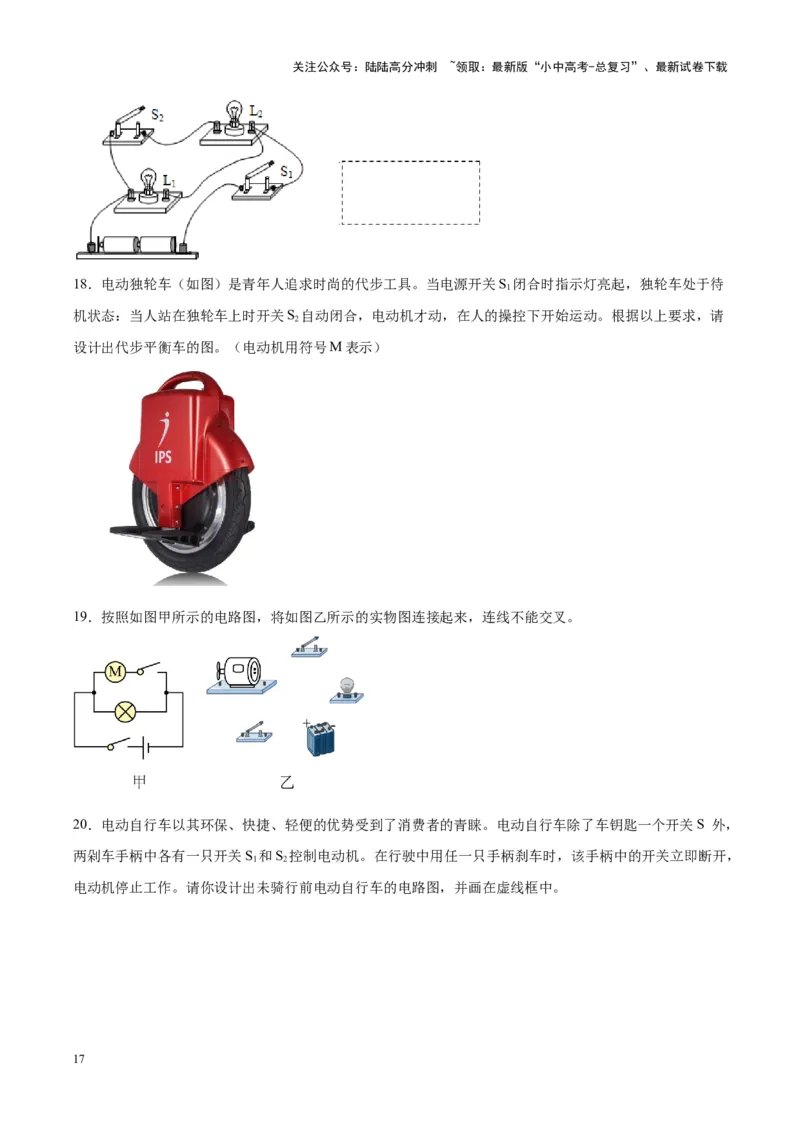

18．电动独轮车（如图）是青年人追求时尚的代步工具。当电源开关S 闭合时指示灯亮起，独轮车处于待
1
机状态：当人站在独轮车上时开关S 自动闭合，电动机才动，在人的操控下开始运动。根据以上要求，请
2
设计出代步平衡车的图。（电动机用符号M表示）
19．按照如图甲所示的电路图，将如图乙所示的实物图连接起来，连线不能交叉。
20．电动自行车以其环保、快捷、轻便的优势受到了消费者的青睐。电动自行车除了车钥匙一个开关S 外，
两剁车手柄中各有一只开关S 和S 控制电动机。在行驶中用任一只手柄刹车时，该手柄中的开关立即断开，
1 2
电动机停止工作。请你设计出未骑行前电动自行车的电路图，并画在虚线框中。
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

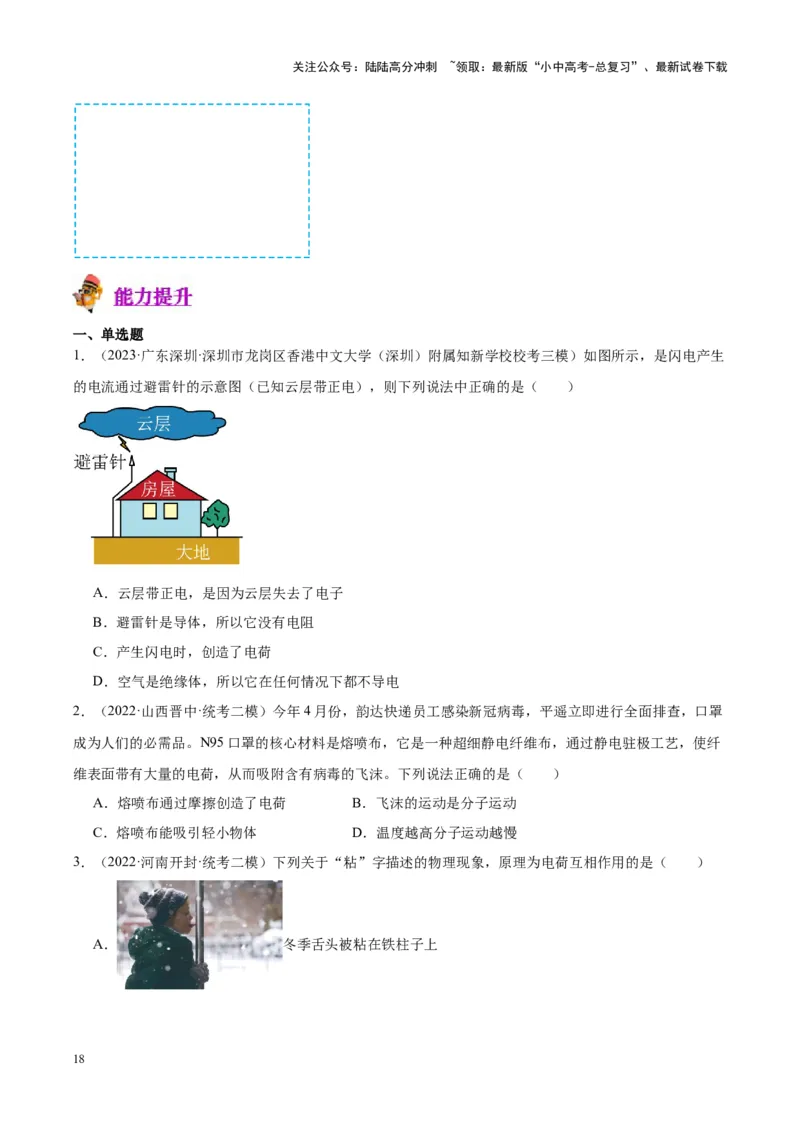

一、单选题
1．（2023·广东深圳·深圳市龙岗区香港中文大学（深圳）附属知新学校校考三模）如图所示，是闪电产生
的电流通过避雷针的示意图（已知云层带正电），则下列说法中正确的是（ ）
A．云层带正电，是因为云层失去了电子
B．避雷针是导体，所以它没有电阻
C．产生闪电时，创造了电荷
D．空气是绝缘体，所以它在任何情况下都不导电
2．（2022·山西晋中·统考二模）今年4月份，韵达快递员工感染新冠病毒，平遥立即进行全面排查，口罩
成为人们的必需品。N95口罩的核心材料是熔喷布，它是一种超细静电纤维布，通过静电驻极工艺，使纤
维表面带有大量的电荷，从而吸附含有病毒的飞沫。下列说法正确的是（ ）
A．熔喷布通过摩擦创造了电荷 B．飞沫的运动是分子运动
C．熔喷布能吸引轻小物体 D．温度越高分子运动越慢
3．（2022·河南开封·统考二模）下列关于“粘”字描述的物理现象，原理为电荷互相作用的是（ ）
A． 冬季舌头被粘在铁柱子上
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

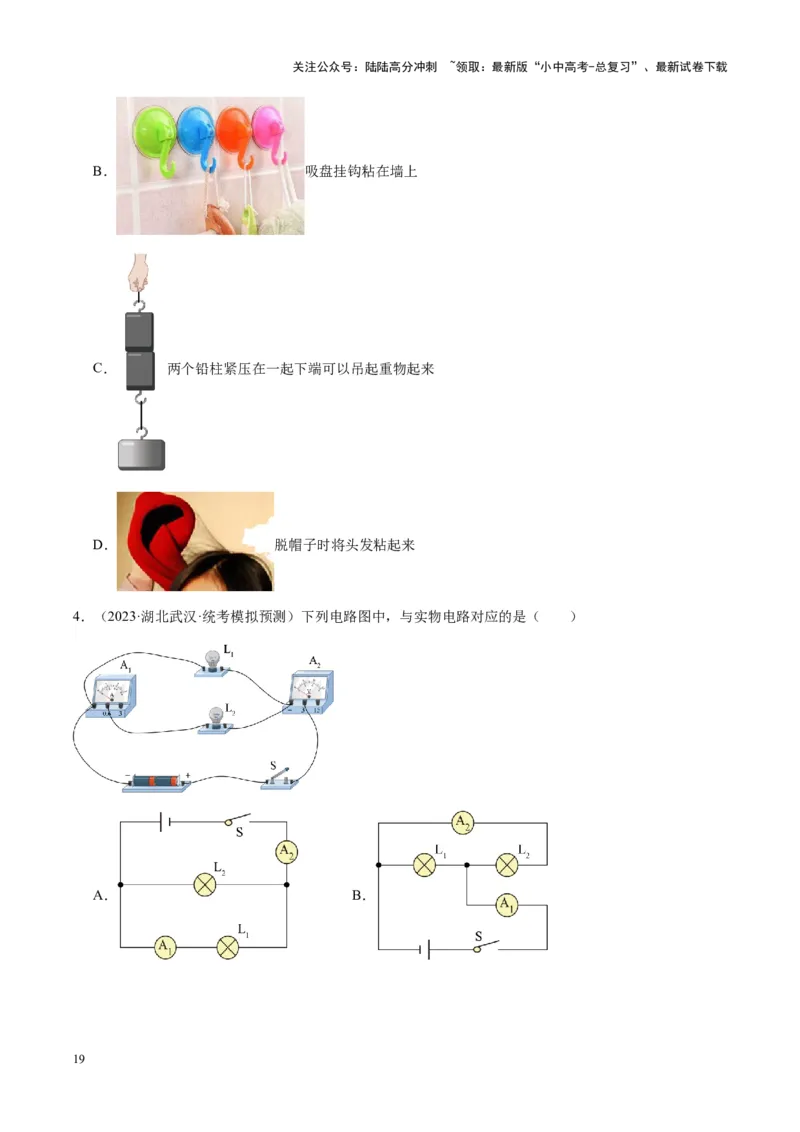

B． 吸盘挂钩粘在墙上
C． 两个铅柱紧压在一起下端可以吊起重物起来
D． 脱帽子时将头发粘起来
4．（2023·湖北武汉·统考模拟预测）下列电路图中，与实物电路对应的是（ ）
A． B．
19关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． D．

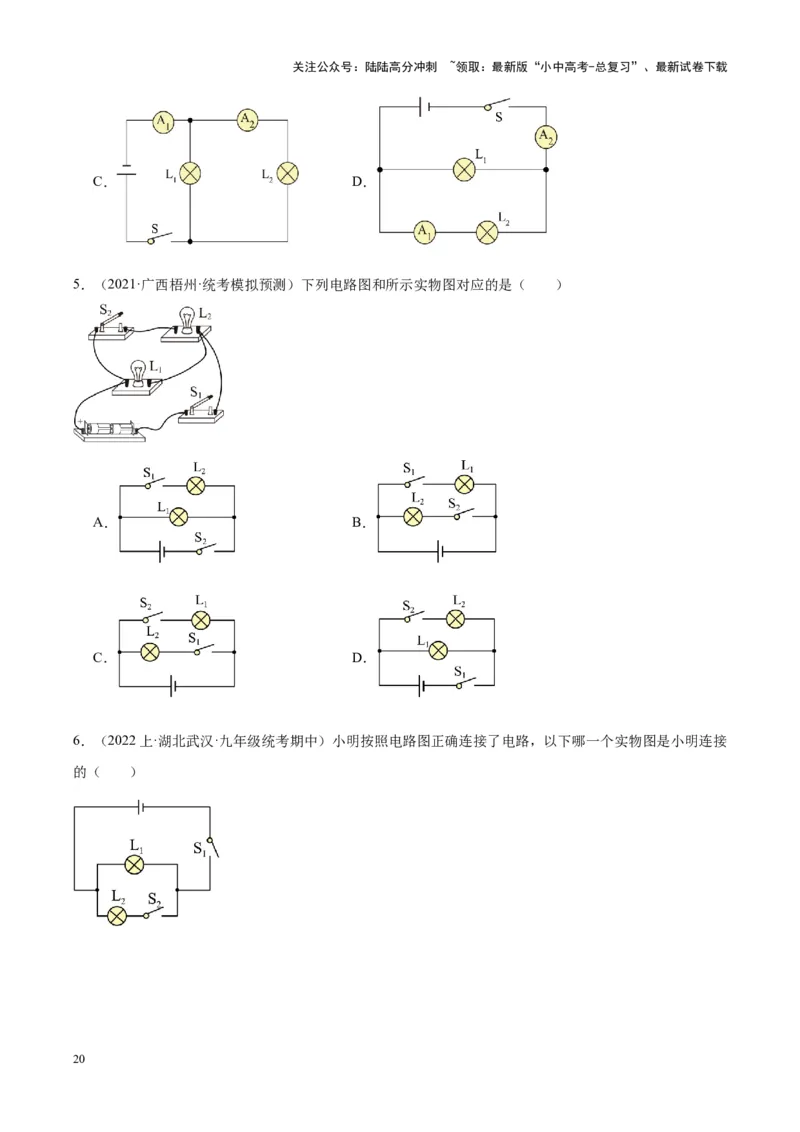

5．（2021·广西梧州·统考模拟预测）下列电路图和所示实物图对应的是（ ）
A． B．
C． D．
6．（2022上·湖北武汉·九年级统考期中）小明按照电路图正确连接了电路，以下哪一个实物图是小明连接
的（ ）
20关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B．
C． D．

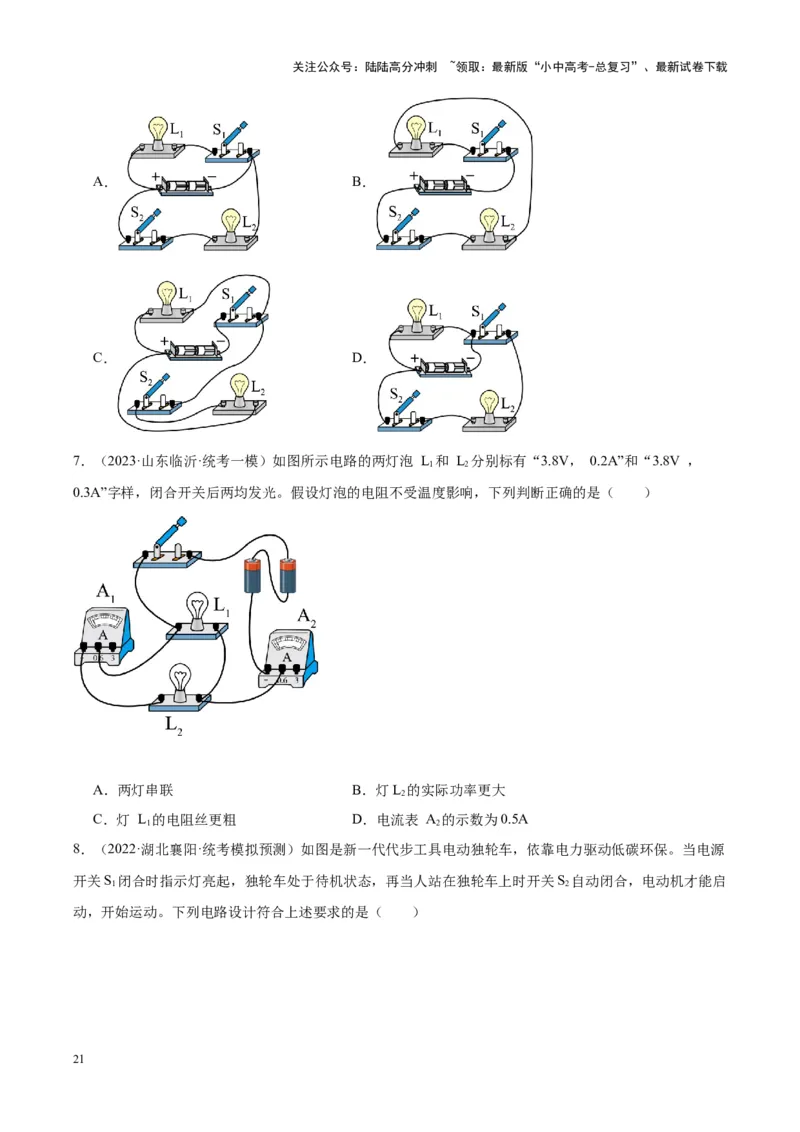

7．（2023·山东临沂·统考一模）如图所示电路的两灯泡 L 和 L 分别标有“3.8V， 0.2A”和“3.8V ，
1 2
0.3A”字样，闭合开关后两均发光。假设灯泡的电阻不受温度影响，下列判断正确的是（ ）
A．两灯串联 B．灯L 的实际功率更大
2
C．灯 L 的电阻丝更粗 D．电流表 A 的示数为0.5A
1 2

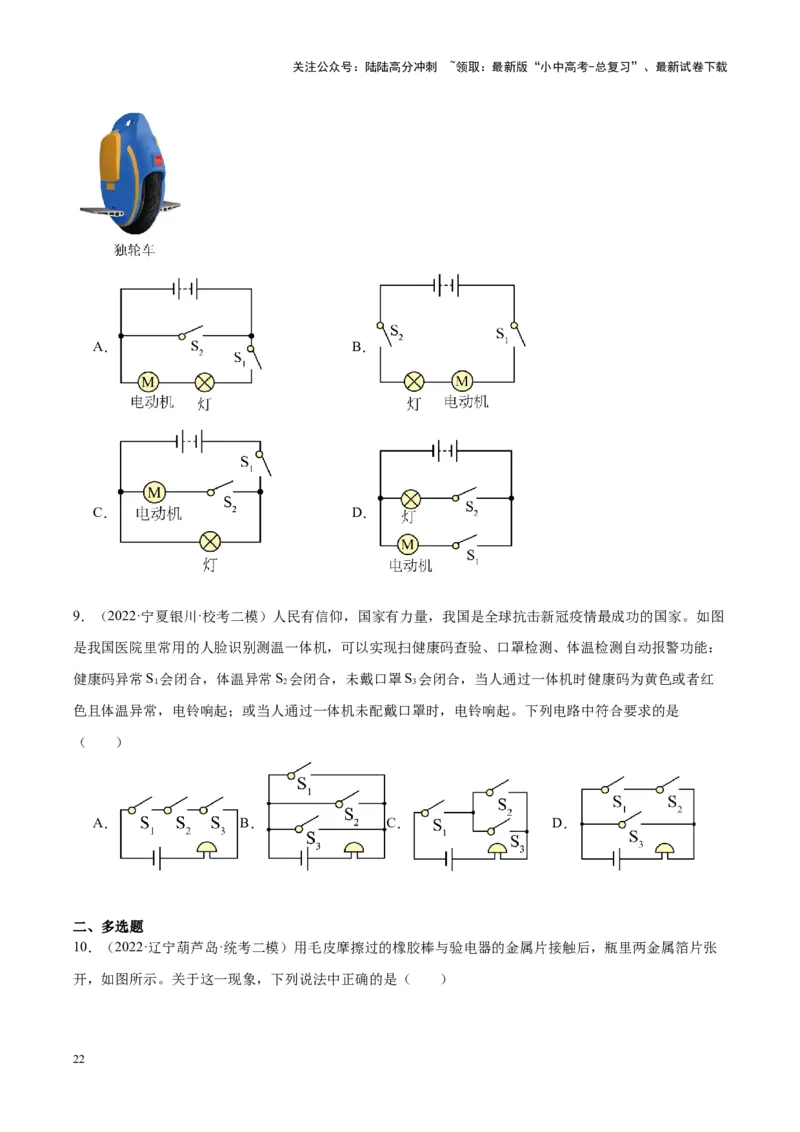

8．（2022·湖北襄阳·统考模拟预测）如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源
开关S 闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S 自动闭合，电动机才能启
1 2
动，开始运动。下列电路设计符合上述要求的是（ ）
21关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B．
C． D．
9．（2022·宁夏银川·校考二模）人民有信仰，国家有力量，我国是全球抗击新冠疫情最成功的国家。如图
是我国医院里常用的人脸识别测温一体机，可以实现扫健康码查验、口罩检测、体温检测自动报警功能：
健康码异常S 会闭合，体温异常S 会闭合，未戴口罩S 会闭合，当人通过一体机时健康码为黄色或者红
1 2 3
色且体温异常，电铃响起；或当人通过一体机未配戴口罩时，电铃响起。下列电路中符合要求的是
（ ）
A． B． C． D．
二、多选题

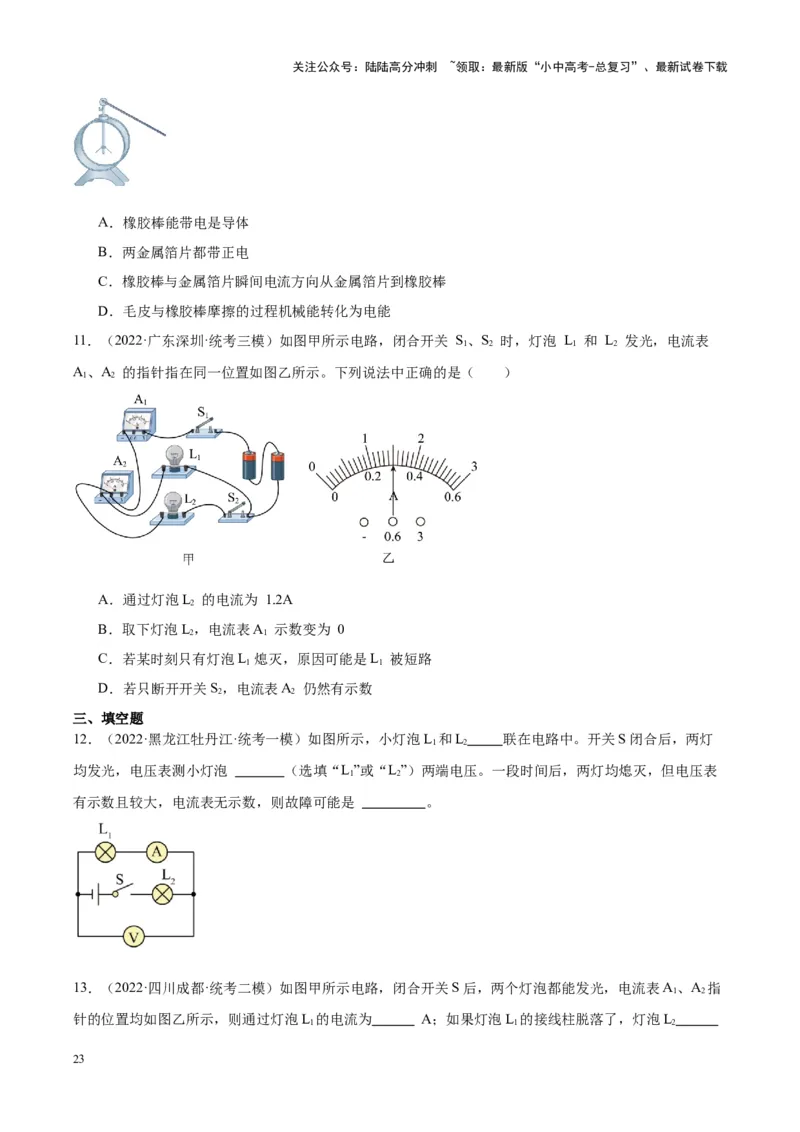

10．（2022·辽宁葫芦岛·统考二模）用毛皮摩擦过的橡胶棒与验电器的金属片接触后，瓶里两金属箔片张
开，如图所示。关于这一现象，下列说法中正确的是（ ）
22关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．橡胶棒能带电是导体
B．两金属箔片都带正电
C．橡胶棒与金属箔片瞬间电流方向从金属箔片到橡胶棒
D．毛皮与橡胶棒摩擦的过程机械能转化为电能
11．（2022·广东深圳·统考三模）如图甲所示电路，闭合开关 S、S 时，灯泡 L 和 L 发光，电流表
1 2 1 2
A、A 的指针指在同一位置如图乙所示。下列说法中正确的是（ ）
1 2
A．通过灯泡L 的电流为 1.2A
2
B．取下灯泡L，电流表A 示数变为 0
2 1
C．若某时刻只有灯泡L 熄灭，原因可能是L 被短路
1 1
D．若只断开开关S，电流表A 仍然有示数
2 2
三、填空题
12．（2022·黑龙江牡丹江·统考一模）如图所示，小灯泡L 和L 联在电路中。开关S闭合后，两灯
1 2
均发光，电压表测小灯泡 （选填“L”或“L”）两端电压。一段时间后，两灯均熄灭，但电压表
1 2
有示数且较大，电流表无示数，则故障可能是 。

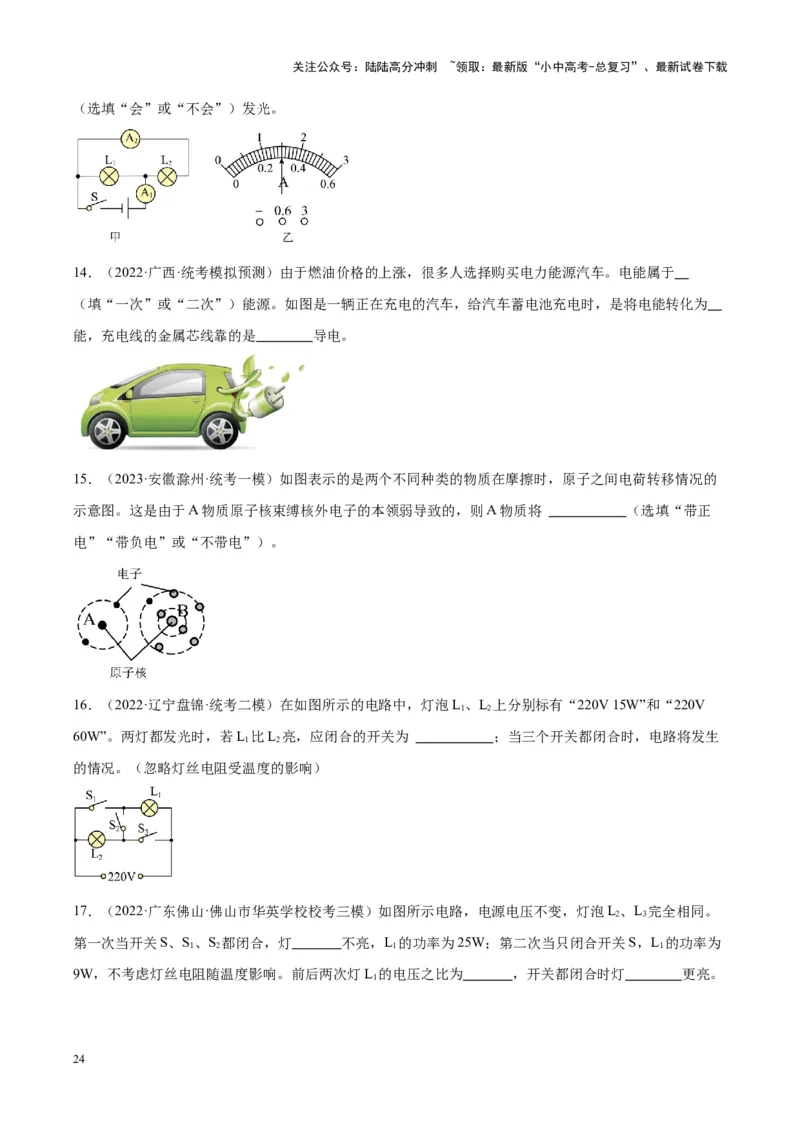

13．（2022·四川成都·统考二模）如图甲所示电路，闭合开关S后，两个灯泡都能发光，电流表A、A 指
1 2
针的位置均如图乙所示，则通过灯泡L 的电流为 A；如果灯泡L 的接线柱脱落了，灯泡L
1 1 2
23关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（选填“会”或“不会”）发光。
14．（2022·广西·统考模拟预测）由于燃油价格的上涨，很多人选择购买电力能源汽车。电能属于
（填“一次”或“二次”）能源。如图是一辆正在充电的汽车，给汽车蓄电池充电时，是将电能转化为
能，充电线的金属芯线靠的是 导电。
15．（2023·安徽滁州·统考一模）如图表示的是两个不同种类的物质在摩擦时，原子之间电荷转移情况的
示意图。这是由于A物质原子核束缚核外电子的本领弱导致的，则A物质将 （选填“带正
电”“带负电”或“不带电”）。
16．（2022·辽宁盘锦·统考二模）在如图所示的电路中，灯泡L、L 上分别标有“220V 15W”和“220V
1 2
60W”。两灯都发光时，若L 比L 亮，应闭合的开关为 ；当三个开关都闭合时，电路将发生
1 2
的情况。（忽略灯丝电阻受温度的影响）
17．（2022·广东佛山·佛山市华英学校校考三模）如图所示电路，电源电压不变，灯泡L、L 完全相同。
2 3
第一次当开关S、S、S 都闭合，灯 不亮，L 的功率为25W；第二次当只闭合开关S，L 的功率为
1 2 1 1
9W，不考虑灯丝电阻随温度影响。前后两次灯L 的电压之比为 ，开关都闭合时灯 更亮。
1
24关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

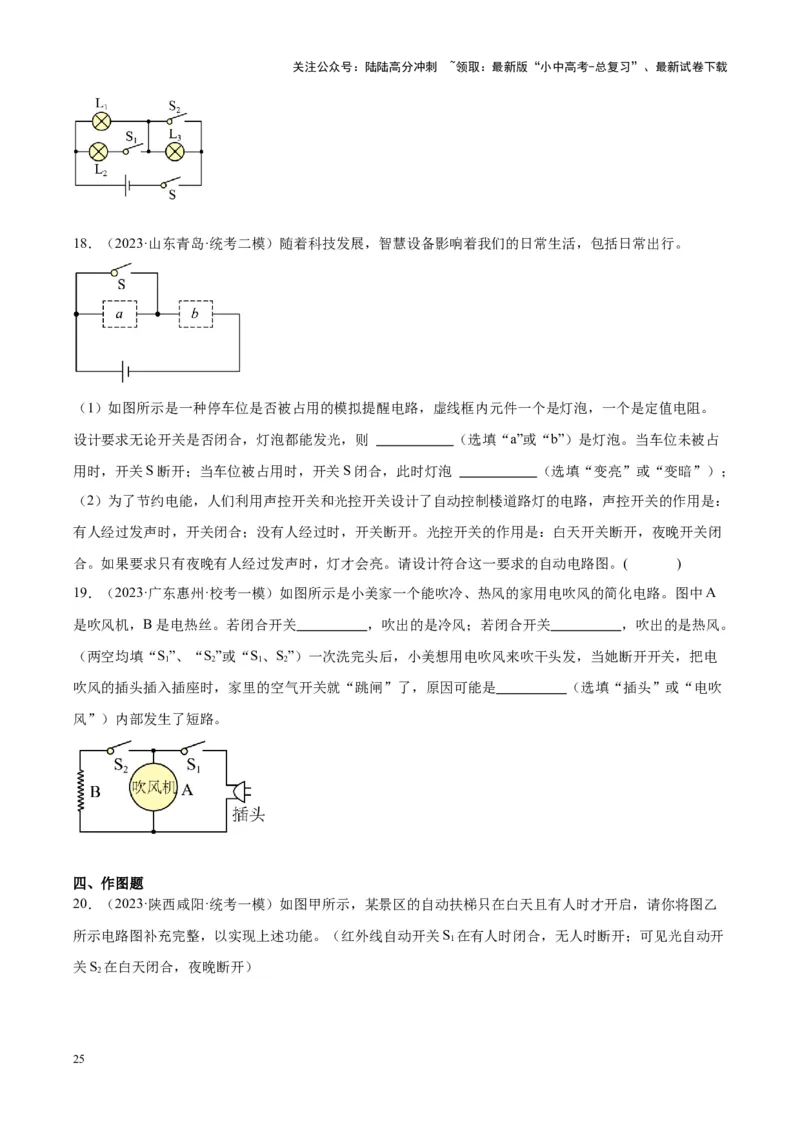

18．（2023·山东青岛·统考二模）随着科技发展，智慧设备影响着我们的日常生活，包括日常出行。
（1）如图所示是一种停车位是否被占用的模拟提醒电路，虚线框内元件一个是灯泡，一个是定值电阻。
设计要求无论开关是否闭合，灯泡都能发光，则 （选填“a”或“b”）是灯泡。当车位未被占
用时，开关S断开；当车位被占用时，开关S闭合，此时灯泡 （选填“变亮”或“变暗”）；
（2）为了节约电能，人们利用声控开关和光控开关设计了自动控制楼道路灯的电路，声控开关的作用是：
有人经过发声时，开关闭合；没有人经过时，开关断开。光控开关的作用是：白天开关断开，夜晚开关闭
合。如果要求只有夜晚有人经过发声时，灯才会亮。请设计符合这一要求的自动电路图。( )
19．（2023·广东惠州·校考一模）如图所示是小美家一个能吹冷、热风的家用电吹风的简化电路。图中A
是吹风机，B是电热丝。若闭合开关 ，吹出的是冷风；若闭合开关 ，吹出的是热风。
（两空均填“S”、“S”或“S、S”）一次洗完头后，小美想用电吹风来吹干头发，当她断开开关，把电
1 2 1 2
吹风的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是 （选填“插头”或“电吹
风”）内部发生了短路。
四、作图题

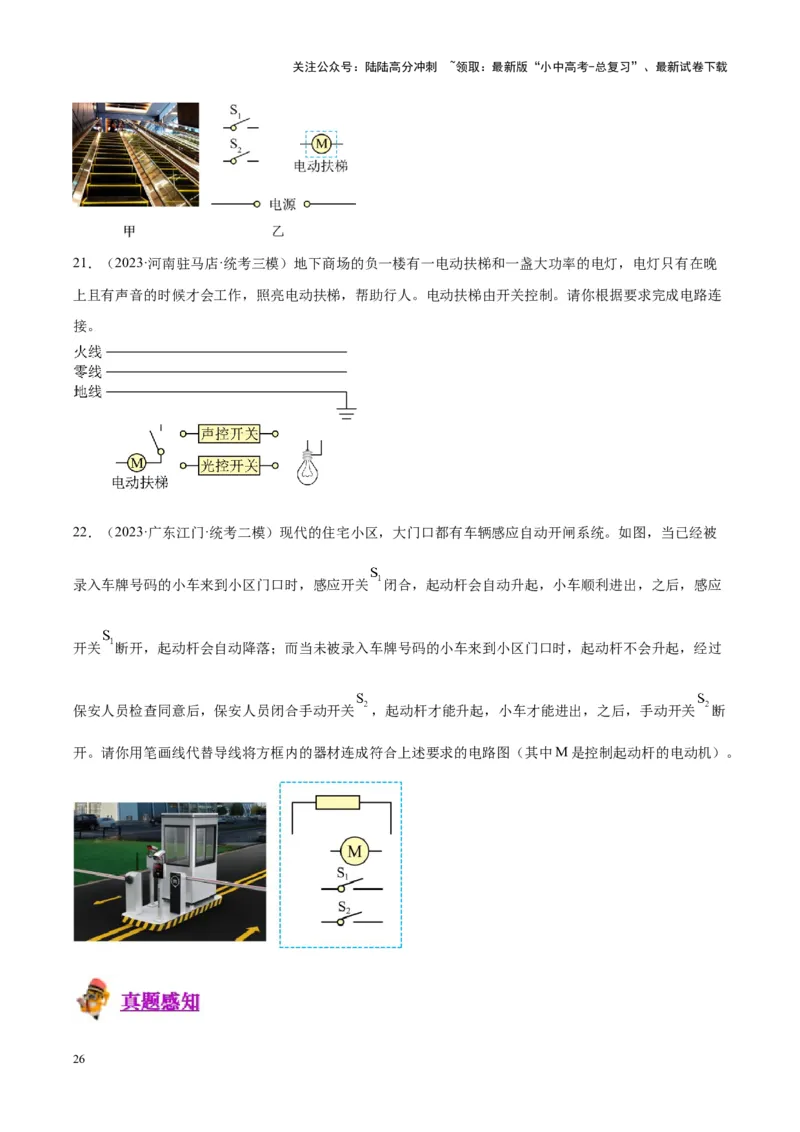

20．（2023·陕西咸阳·统考一模）如图甲所示，某景区的自动扶梯只在白天且有人时才开启，请你将图乙
所示电路图补充完整，以实现上述功能。（红外线自动开关S 在有人时闭合，无人时断开；可见光自动开
1
关S 在白天闭合，夜晚断开）
2
25关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
21．（2023·河南驻马店·统考三模）地下商场的负一楼有一电动扶梯和一盏大功率的电灯，电灯只有在晚
上且有声音的时候才会工作，照亮电动扶梯，帮助行人。电动扶梯由开关控制。请你根据要求完成电路连
接。
22．（2023·广东江门·统考二模）现代的住宅小区，大门口都有车辆感应自动开闸系统。如图，当已经被
录入车牌号码的小车来到小区门口时，感应开关 闭合，起动杆会自动升起，小车顺利进出，之后，感应
开关 断开，起动杆会自动降落；而当未被录入车牌号码的小车来到小区门口时，起动杆不会升起，经过
保安人员检查同意后，保安人员闭合手动开关 ，起动杆才能升起，小车才能进出，之后，手动开关 断
开。请你用笔画线代替导线将方框内的器材连成符合上述要求的电路图（其中M是控制起动杆的电动机）。
26关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

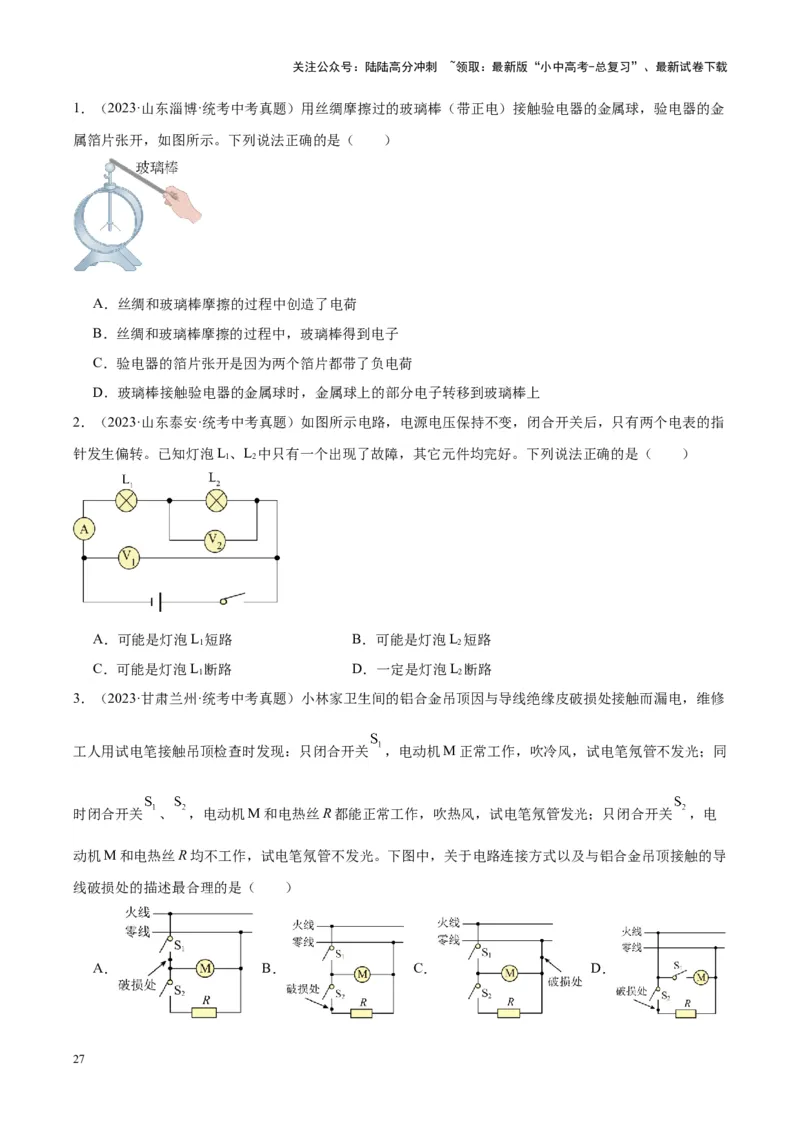

1．（2023·山东淄博·统考中考真题）用丝绸摩擦过的玻璃棒（带正电）接触验电器的金属球，验电器的金
属箔片张开，如图所示。下列说法正确的是（ ）
A．丝绸和玻璃棒摩擦的过程中创造了电荷
B．丝绸和玻璃棒摩擦的过程中，玻璃棒得到电子
C．验电器的箔片张开是因为两个箔片都带了负电荷
D．玻璃棒接触验电器的金属球时，金属球上的部分电子转移到玻璃棒上
2．（2023·山东泰安·统考中考真题）如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指
针发生偏转。已知灯泡L、L 中只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）
1 2
A．可能是灯泡L 短路 B．可能是灯泡L 短路
1 2
C．可能是灯泡L 断路 D．一定是灯泡L 断路
1 2
3．（2023·甘肃兰州·统考中考真题）小林家卫生间的铝合金吊顶因与导线绝缘皮破损处接触而漏电，维修
工人用试电笔接触吊顶检查时发现：只闭合开关 ，电动机M正常工作，吹冷风，试电笔氖管不发光；同
时闭合开关 、 ，电动机M和电热丝R都能正常工作，吹热风，试电笔氖管发光；只闭合开关 ，电
动机M和电热丝R均不工作，试电笔氖管不发光。下图中，关于电路连接方式以及与铝合金吊顶接触的导
线破损处的描述最合理的是（ ）
A． B． C． D．
27关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

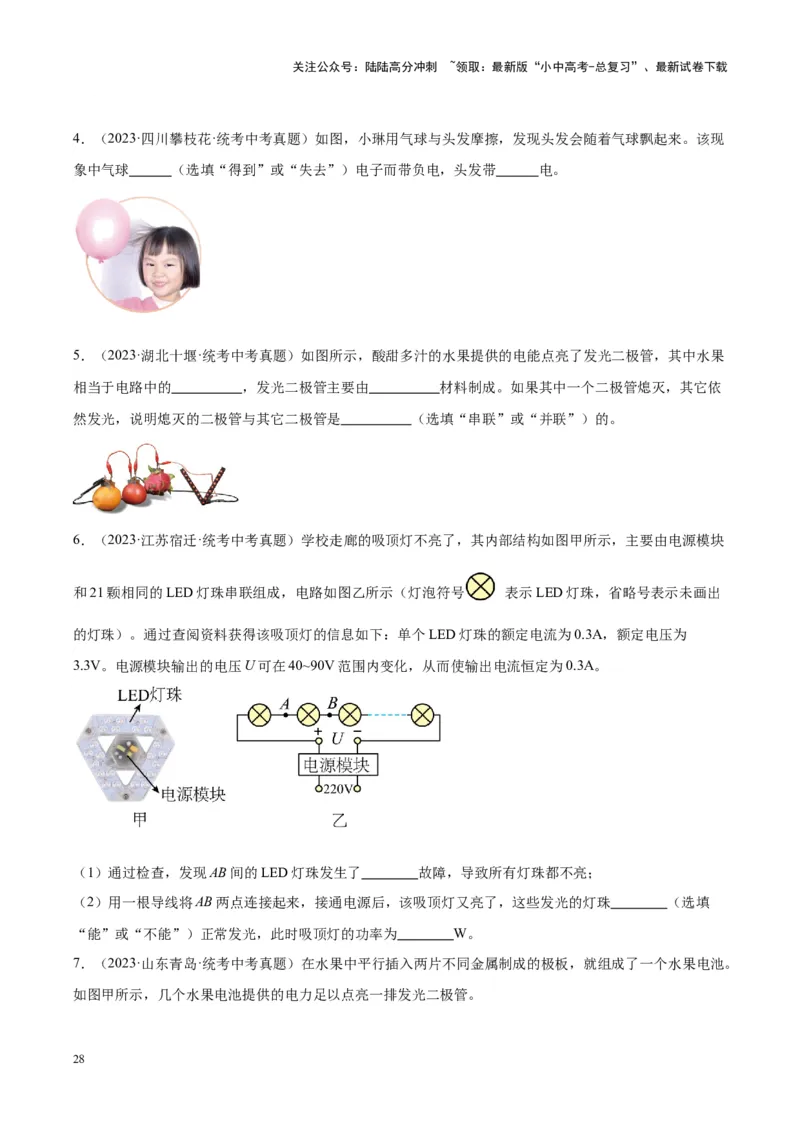

4．（2023·四川攀枝花·统考中考真题）如图，小琳用气球与头发摩擦，发现头发会随着气球飘起来。该现
象中气球 （选填“得到”或“失去”）电子而带负电，头发带 电。
5．（2023·湖北十堰·统考中考真题）如图所示，酸甜多汁的水果提供的电能点亮了发光二极管，其中水果
相当于电路中的 ，发光二极管主要由 材料制成。如果其中一个二极管熄灭，其它依
然发光，说明熄灭的二极管与其它二极管是 （选填“串联”或“并联”）的。
6．（2023·江苏宿迁·统考中考真题）学校走廊的吸顶灯不亮了，其内部结构如图甲所示，主要由电源模块
和21颗相同的LED灯珠串联组成，电路如图乙所示（灯泡符号 表示LED灯珠，省略号表示未画出
的灯珠）。通过查阅资料获得该吸顶灯的信息如下：单个LED灯珠的额定电流为0.3A，额定电压为
3.3V。电源模块输出的电压U可在40~90V范围内变化，从而使输出电流恒定为0.3A。
（1）通过检查，发现AB间的LED灯珠发生了 故障，导致所有灯珠都不亮；
（2）用一根导线将AB两点连接起来，接通电源后，该吸顶灯又亮了，这些发光的灯珠 （选填
“能”或“不能”）正常发光，此时吸顶灯的功率为 W。
7．（2023·山东青岛·统考中考真题）在水果中平行插入两片不同金属制成的极板，就组成了一个水果电池。
如图甲所示，几个水果电池提供的电力足以点亮一排发光二极管。
28关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

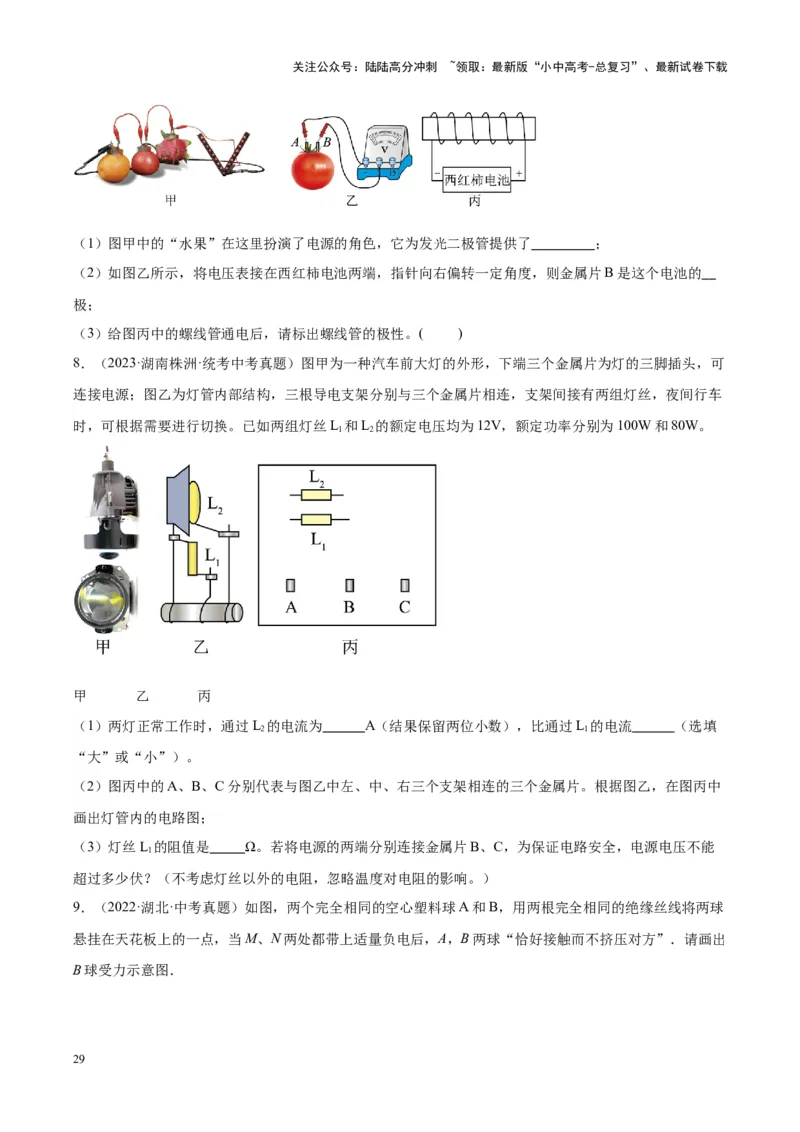

（1）图甲中的“水果”在这里扮演了电源的角色，它为发光二极管提供了 ；
（2）如图乙所示，将电压表接在西红柿电池两端，指针向右偏转一定角度，则金属片B是这个电池的
极；
（3）给图丙中的螺线管通电后，请标出螺线管的极性。( )
8．（2023·湖南株洲·统考中考真题）图甲为一种汽车前大灯的外形，下端三个金属片为灯的三脚插头，可
连接电源；图乙为灯管内部结构，三根导电支架分别与三个金属片相连，支架间接有两组灯丝，夜间行车
时，可根据需要进行切换。已如两组灯丝L 和L 的额定电压均为12V，额定功率分别为100W和80W。
1 2
甲 乙 丙
（1）两灯正常工作时，通过L 的电流为 A（结果保留两位小数），比通过L 的电流 （选填
2 1
“大”或“小”）。
（2）图丙中的A、B、C分别代表与图乙中左、中、右三个支架相连的三个金属片。根据图乙，在图丙中
画出灯管内的电路图；
（3）灯丝L 的阻值是 Ω。若将电源的两端分别连接金属片B、C，为保证电路安全，电源电压不能
1
超过多少伏？（不考虑灯丝以外的电阻，忽略温度对电阻的影响。）
9．（2022·湖北·中考真题）如图，两个完全相同的空心塑料球A和B，用两根完全相同的绝缘丝线将两球
悬挂在天花板上的一点，当M、N两处都带上适量负电后，A，B两球“恰好接触而不挤压对方”．请画出
B球受力示意图．
29关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

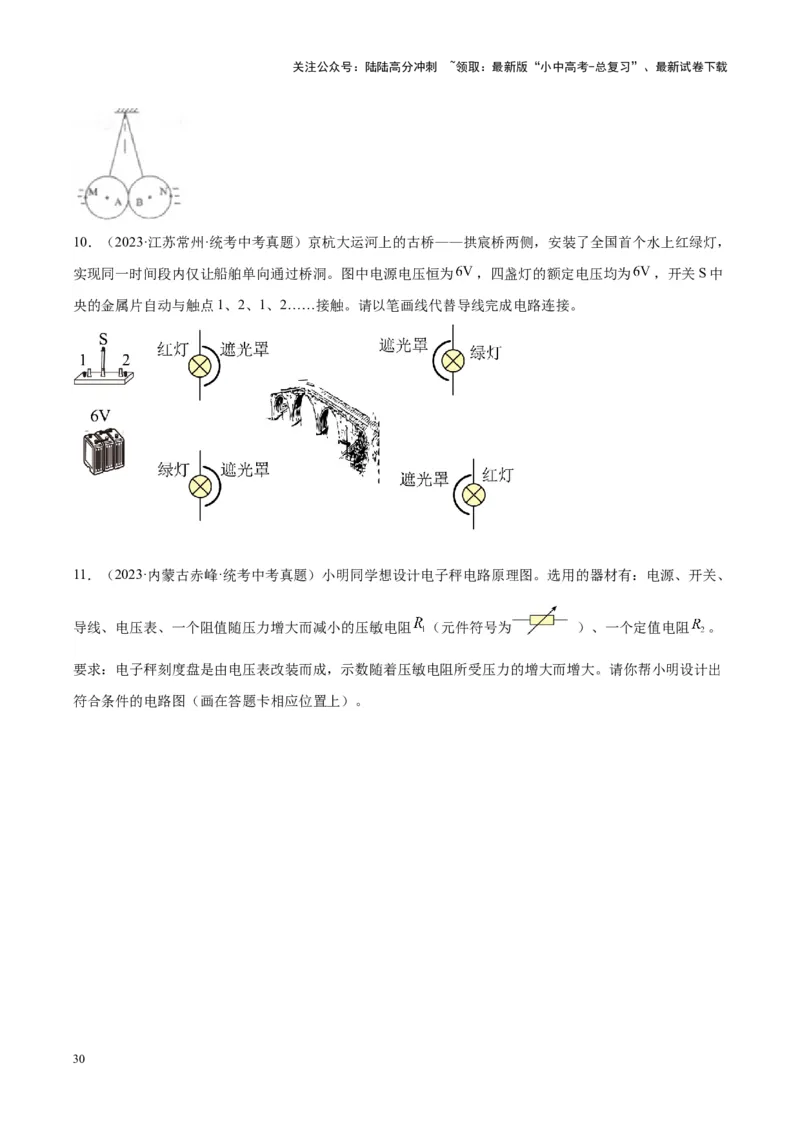

10．（2023·江苏常州·统考中考真题）京杭大运河上的古桥——拱宸桥两侧，安装了全国首个水上红绿灯，
实现同一时间段内仅让船舶单向通过桥洞。图中电源电压恒为 ，四盏灯的额定电压均为 ，开关S中
央的金属片自动与触点1、2、1、2……接触。请以笔画线代替导线完成电路连接。
11．（2023·内蒙古赤峰·统考中考真题）小明同学想设计电子秤电路原理图。选用的器材有：电源、开关、
导线、电压表、一个阻值随压力增大而减小的压敏电阻 （元件符号为 ）、一个定值电阻 。
要求：电子秤刻度盘是由电压表改装而成，示数随着压敏电阻所受压力的增大而增大。请你帮小明设计出
符合条件的电路图（画在答题卡相应位置上）。
30
