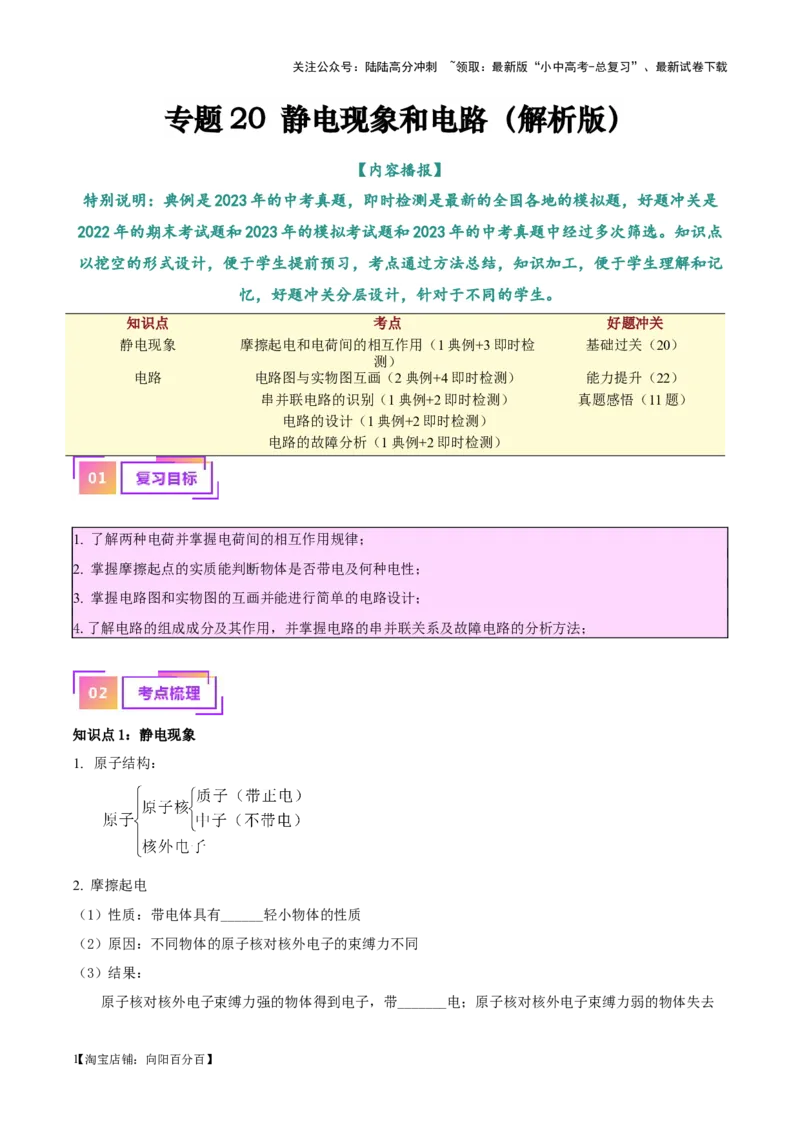

专题 20 静电现象和电路（解析版）
【内容播报】
特别说明：典例是2023年的中考真题，即时检测是最新的全国各地的模拟题，好题冲关是
2022年的期末考试题和2023年的模拟考试题和2023年的中考真题中经过多次筛选。知识点
以挖空的形式设计，便于学生提前预习，考点通过方法总结，知识加工，便于学生理解和记
忆，好题冲关分层设计，针对于不同的学生。

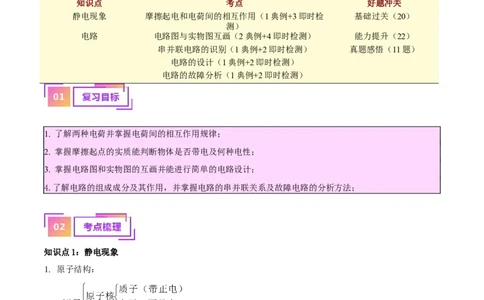

知识点 考点 好题冲关
静电现象 摩擦起电和电荷间的相互作用（1典例+3即时检 基础过关（20）
测）
电路 电路图与实物图互画（2典例+4即时检测） 能力提升（22）
串并联电路的识别（1典例+2即时检测） 真题感悟（11题）
电路的设计（1典例+2即时检测）
电路的故障分析（1典例+2即时检测）
1. 了解两种电荷并掌握电荷间的相互作用规律；
2. 掌握摩擦起点的实质能判断物体是否带电及何种电性；
3. 掌握电路图和实物图的互画并能进行简单的电路设计；
4.了解电路的组成成分及其作用，并掌握电路的串并联关系及故障电路的分析方法；
知识点1：静电现象
1. 原子结构：
2. 摩擦起电
（1）性质：带电体具有______轻小物体的性质
（2）原因：不同物体的原子核对核外电子的束缚力不同
（3）结果：
原子核对核外电子束缚力强的物体得到电子，带_______电；原子核对核外电子束缚力弱的物体失去
【1 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
电子，带________电，摩擦起电的双方带等量异种电荷
（4）实质：摩擦起电不是重新产生了电荷，而是电荷发生了________
（5）能量转化：机械能转化为_____能
3.两种电荷
（1）两种电荷：
1）正电荷：与丝绸摩擦过的玻璃棒带正电
2）负电荷：与毛皮摩擦过的橡胶棒带负电
（2）相互作用：同种电荷相互_____，异种电荷相互______

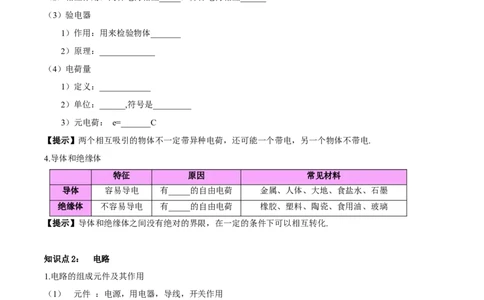

（3）验电器
1）作用：用来检验物体_______
2）原理：_____________
（4）电荷量
1）定义：____________
2）单位：______,符号是_________
3）元电荷： e=_______C
【提示】两个相互吸引的物体不一定带异种电荷，还可能一个带电，另一个物体不带电.
4.导体和绝缘体
特征 原因 常见材料
导体 容易导电 有_____的自由电荷 金属、人体、大地、食盐水、石墨
绝缘体 不容易导电 有_____的自由电荷 橡胶、塑料、陶瓷、食用油、玻璃
【提示】导体和绝缘体之间没有绝对的界限，在一定的条件下可以相互转化.
知识点2： 电路
1.电路的组成元件及其作用
（1） 元件 ：电源，用电器，导线，开关作用
（2）作用
电源：将其他形式能转化为_______能
用电器：将_______能转化为其他形式能
导线：连接各元件，组成电流的路径
开关：控制电路的___________
2.电路的三种状态
通路 断路或开路 短路
【2 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
电路
图
局部短路：电路是接通的，用
概念 连通的电路，又叫闭合电路 某处断开的电路，又叫开路
电器被导线直接连通
灯泡____ 短路， ___电流通
电路中____电流，用电器 电路中____电流，用电器
特点 过灯泡L ，其无法工作，灯泡
_____ 正常工作 _____工作 1
___能工作

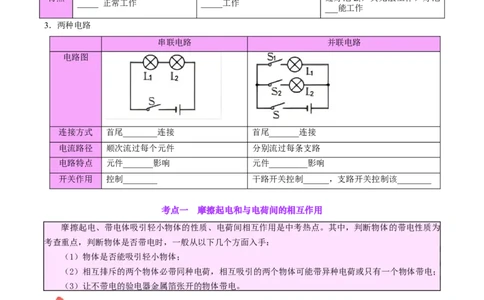

3．两种电路
串联电路 并联电路
电路图
连接方式 首尾________连接 首尾_______连接
电流路径 顺次流过每个元件 分别流过每条支路
电路特点 元件_______影响 元件_________影响
开关作用 控制________ 干路开关控制______，支路开关控制该________
考点一 摩擦起电和与电荷间的相互作用
摩擦起电、带电体吸引轻小物体的性质、电荷间相互作用是中考热点。其中，判断物体的带电性质为
考查重点，判断物体是否带电时，一般从以下几个方面入手：
（1）物体是否能吸引轻小物体；
（2）相互排斥的两个物体必带同种电荷，相互吸引的两个物体可能带异种电荷或只有一个物体带电；
（3）让不带电的验电器金属箔张开的物体带电。
【典例1】（2023·陕西·统考中考真题）如图，将毛皮摩擦过的塑料管置于正在缓慢下落的肥皂泡上方，发
现肥皂泡改变运动方向，向上靠近塑料管，这是因为带电体可以 轻小物体，摩擦起电的实质是
的转移。
【3 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

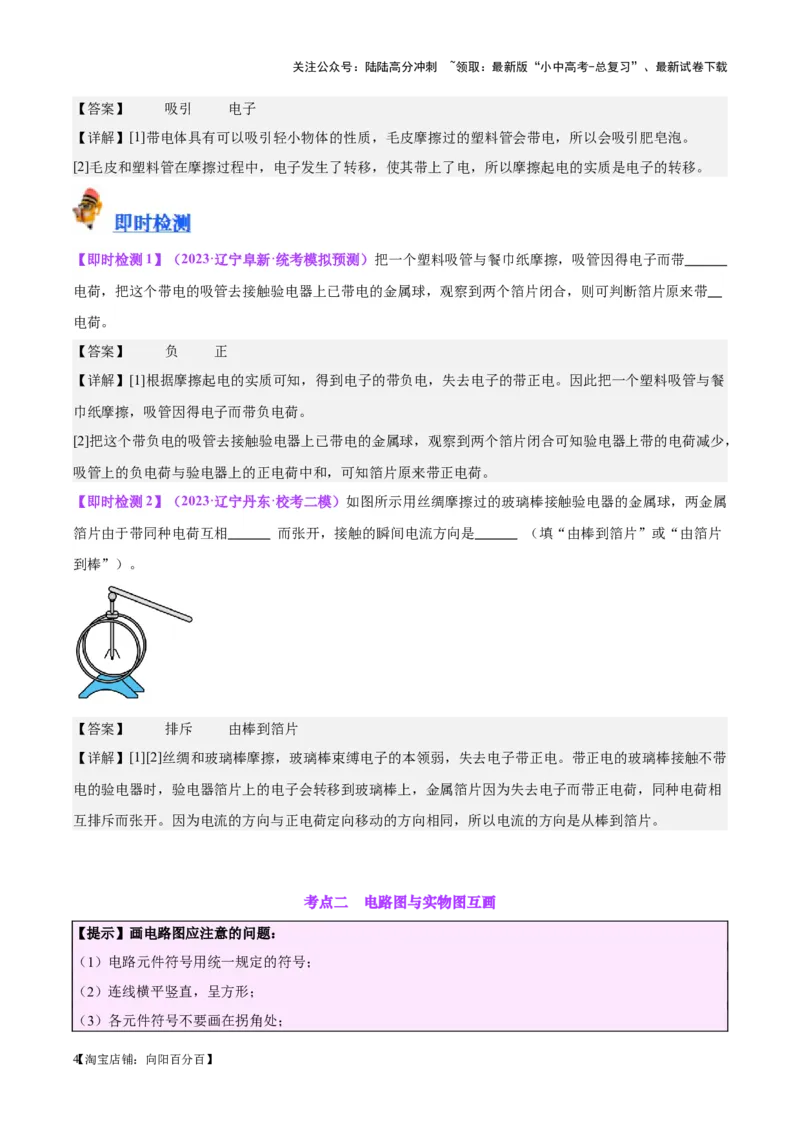

【答案】 吸引 电子
【详解】[1]带电体具有可以吸引轻小物体的性质，毛皮摩擦过的塑料管会带电，所以会吸引肥皂泡。
[2]毛皮和塑料管在摩擦过程中，电子发生了转移，使其带上了电，所以摩擦起电的实质是电子的转移。
【即时检测1】（2023·辽宁阜新·统考模拟预测）把一个塑料吸管与餐巾纸摩擦，吸管因得电子而带
电荷，把这个带电的吸管去接触验电器上已带电的金属球，观察到两个箔片闭合，则可判断箔片原来带
电荷。
【答案】 负 正
【详解】[1]根据摩擦起电的实质可知，得到电子的带负电，失去电子的带正电。因此把一个塑料吸管与餐
巾纸摩擦，吸管因得电子而带负电荷。
[2]把这个带负电的吸管去接触验电器上已带电的金属球，观察到两个箔片闭合可知验电器上带的电荷减少，
吸管上的负电荷与验电器上的正电荷中和，可知箔片原来带正电荷。

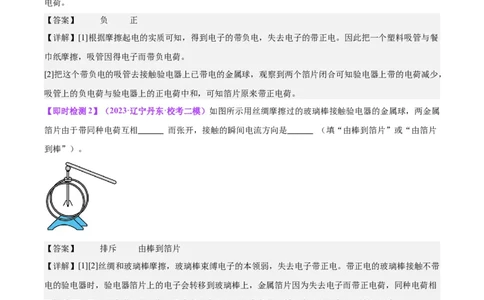

【即时检测2】（2023·辽宁丹东·校考二模）如图所示用丝绸摩擦过的玻璃棒接触验电器的金属球，两金属
箔片由于带同种电荷互相 而张开，接触的瞬间电流方向是 （填“由棒到箔片”或“由箔片
到棒”）。
【答案】 排斥 由棒到箔片
【详解】[1][2]丝绸和玻璃棒摩擦，玻璃棒束缚电子的本领弱，失去电子带正电。带正电的玻璃棒接触不带
电的验电器时，验电器箔片上的电子会转移到玻璃棒上，金属箔片因为失去电子而带正电荷，同种电荷相
互排斥而张开。因为电流的方向与正电荷定向移动的方向相同，所以电流的方向是从棒到箔片。
考点二 电路图与实物图互画
【提示】画电路图应注意的问题：
（1）电路元件符号用统一规定的符号；
（2）连线横平竖直，呈方形；
（3）各元件符号不要画在拐角处；
【4 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（4）线路中间不能有断点.
（5）导线交叉相连时要画实心点,实物图中导线不能交叉，电路图中导线可以交叉，但尽量不要交叉。

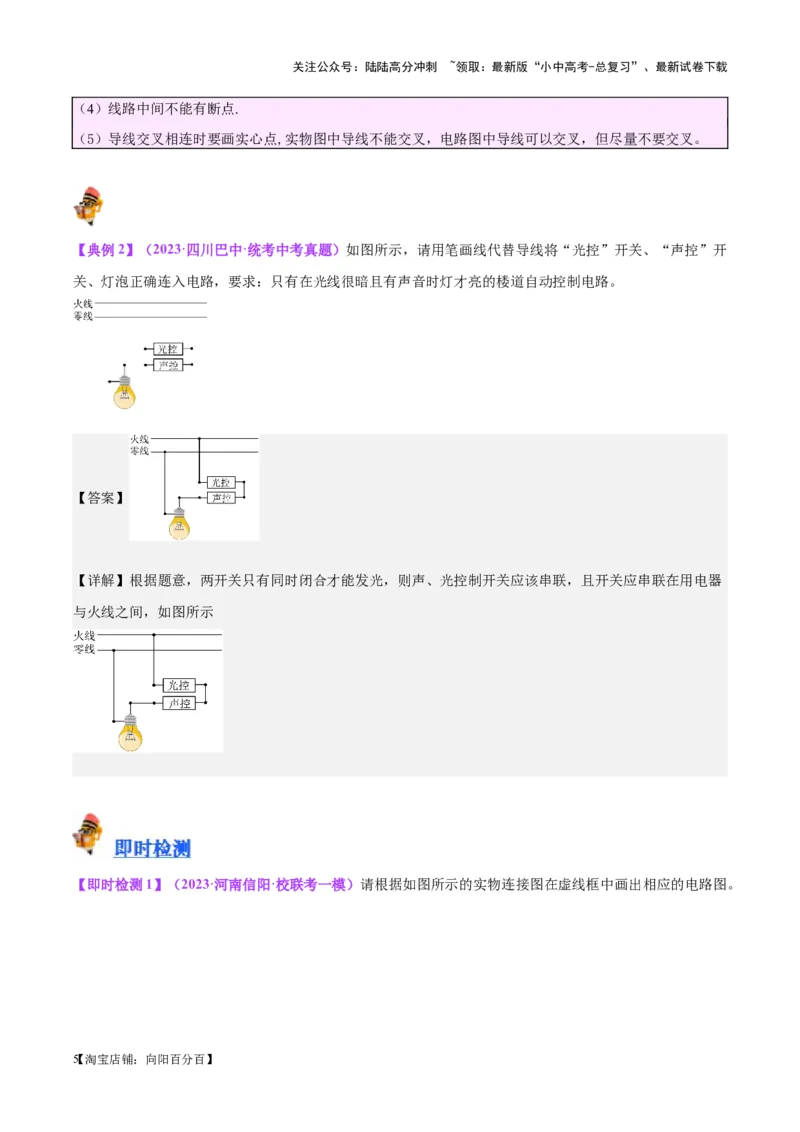

【典例2】（2023·四川巴中·统考中考真题）如图所示，请用笔画线代替导线将“光控”开关、“声控”开
关、灯泡正确连入电路，要求：只有在光线很暗且有声音时灯才亮的楼道自动控制电路。
【答案】
【详解】根据题意，两开关只有同时闭合才能发光，则声、光控制开关应该串联，且开关应串联在用电器
与火线之间，如图所示
【即时检测1】（2023·河南信阳·校联考一模）请根据如图所示的实物连接图在虚线框中画出相应的电路图。
【5 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】
【详解】分析实物图，电路为并联电路。电流从电源正极出发，经过开关S 后分两条支路，一条经过电流
1
表、灯泡L、然后回到电源负极，另一条经过灯泡L 然后回到电源负极，如图所示：
1 2
【即时检测2】（2023·广东珠海·统考二模）用笔画线代替导线，将如图中的开关、两盏节能灯（规格为
“220V，9W”）和一个三孔插座接入家庭电路中，要求：符合安全用电原则，开关只控制两盏灯且两灯都
能正常发光。
【6 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

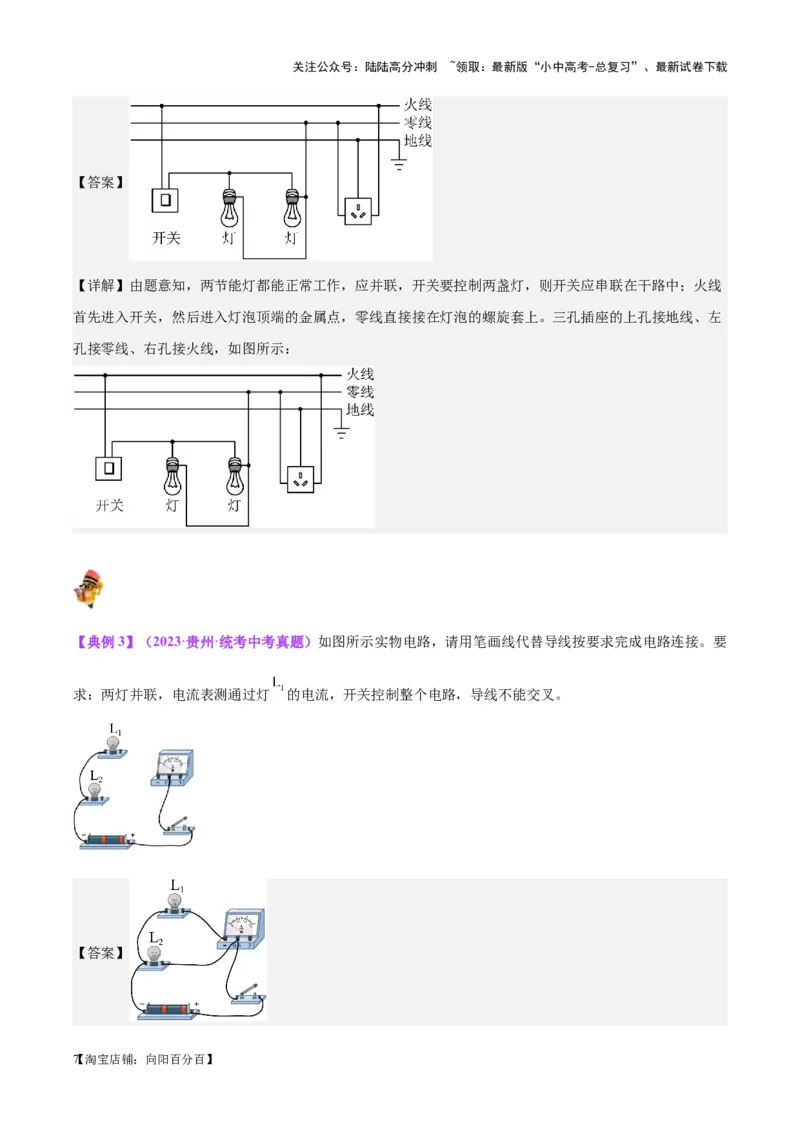

【答案】
【详解】由题意知，两节能灯都能正常工作，应并联，开关要控制两盏灯，则开关应串联在干路中；火线
首先进入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上。三孔插座的上孔接地线、左
孔接零线、右孔接火线，如图所示：
【典例3】（2023·贵州·统考中考真题）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要
求：两灯并联，电流表测通过灯 的电流，开关控制整个电路，导线不能交叉。
【答案】
【7 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

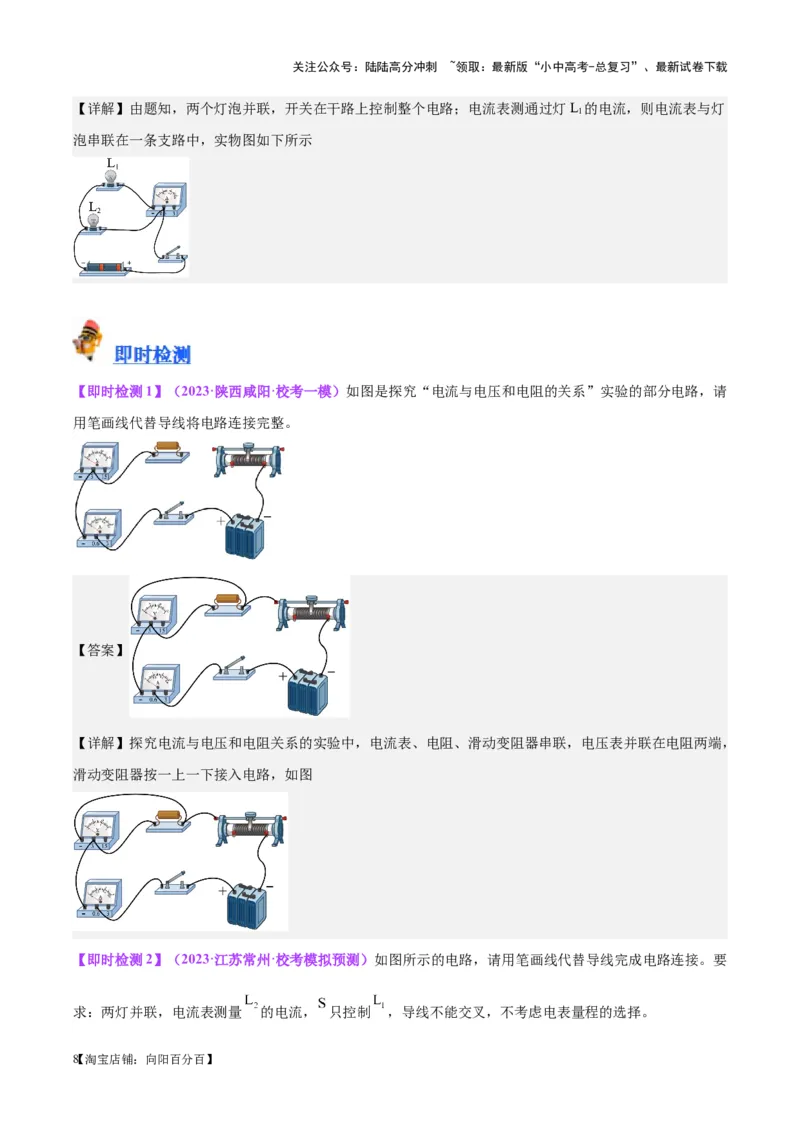

【详解】由题知，两个灯泡并联，开关在干路上控制整个电路；电流表测通过灯L 的电流，则电流表与灯
1
泡串联在一条支路中，实物图如下所示
【即时检测1】（2023·陕西咸阳·校考一模）如图是探究“电流与电压和电阻的关系”实验的部分电路，请
用笔画线代替导线将电路连接完整。
【答案】
【详解】探究电流与电压和电阻关系的实验中，电流表、电阻、滑动变阻器串联，电压表并联在电阻两端，
滑动变阻器按一上一下接入电路，如图

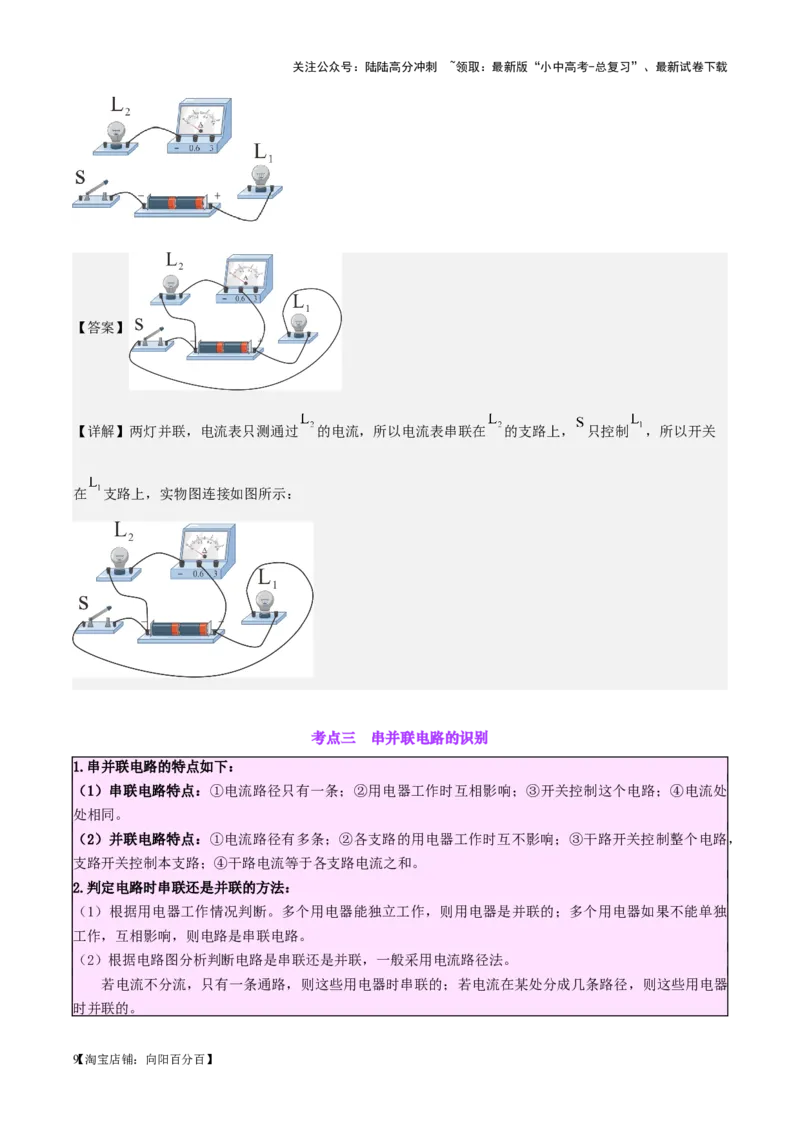

【即时检测2】（2023·江苏常州·校考模拟预测）如图所示的电路，请用笔画线代替导线完成电路连接。要
求：两灯并联，电流表测量 的电流， 只控制 ，导线不能交叉，不考虑电表量程的选择。
【8 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】
【详解】两灯并联，电流表只测通过 的电流，所以电流表串联在 的支路上， 只控制 ，所以开关
在 支路上，实物图连接如图所示：
考点三 串并联电路的识别
1.串并联电路的特点如下：
（1）串联电路特点：①电流路径只有一条；②用电器工作时互相影响；③开关控制这个电路；④电流处
处相同。
（2）并联电路特点：①电流路径有多条；②各支路的用电器工作时互不影响；③干路开关控制整个电路，
支路开关控制本支路；④干路电流等于各支路电流之和。
2.判定电路时串联还是并联的方法：
（1）根据用电器工作情况判断。多个用电器能独立工作，则用电器是并联的；多个用电器如果不能单独
工作，互相影响，则电路是串联电路。
（2）根据电路图分析判断电路是串联还是并联，一般采用电流路径法。
若电流不分流，只有一条通路，则这些用电器时串联的；若电流在某处分成几条路径，则这些用电器
时并联的。
【9 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
当电路较复杂时，可利用移点法将复杂电路整理为规范的电路，然后电流路径法进行判断。

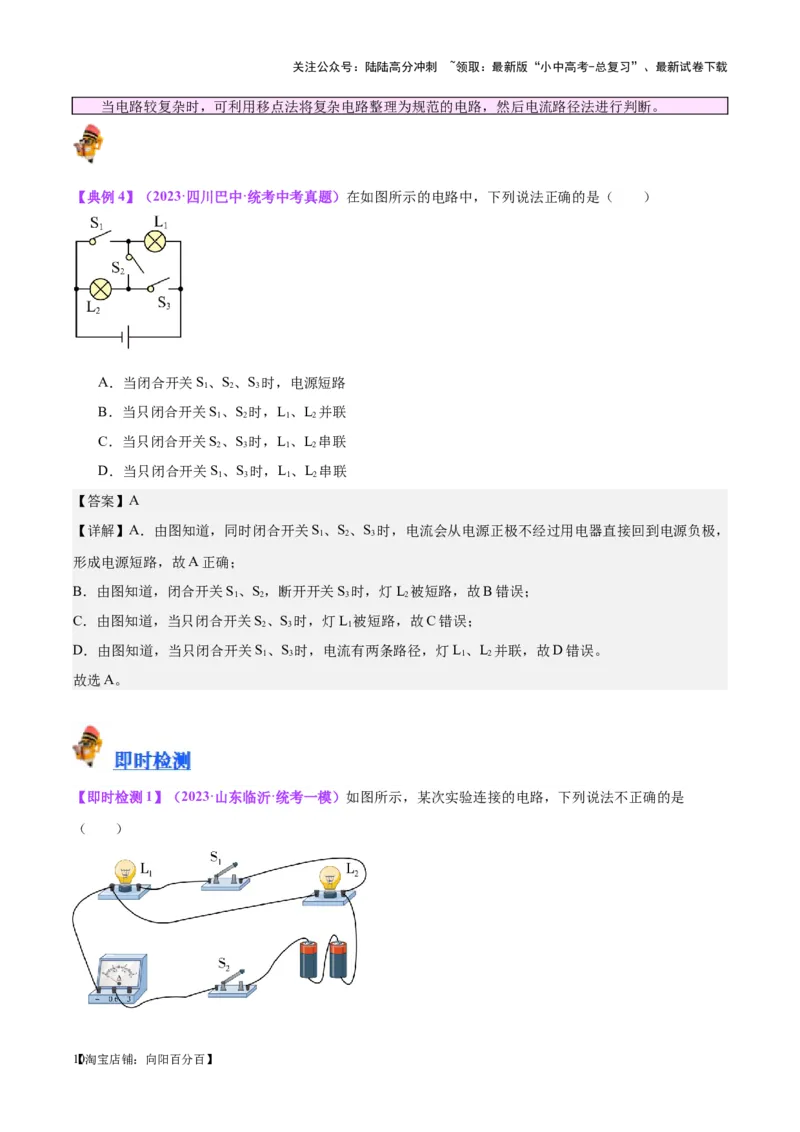

【典例4】（2023·四川巴中·统考中考真题）在如图所示的电路中，下列说法正确的是（ ）
A．当闭合开关S、S、S 时，电源短路
1 2 3
B．当只闭合开关S、S 时，L、L 并联
1 2 1 2
C．当只闭合开关S、S 时，L、L 串联
2 3 1 2
D．当只闭合开关S、S 时，L、L 串联
1 3 1 2
【答案】A
【详解】A．由图知道，同时闭合开关S、S、S 时，电流会从电源正极不经过用电器直接回到电源负极，
1 2 3
形成电源短路，故A正确；
B．由图知道，闭合开关S、S，断开开关S 时，灯L 被短路，故B错误；
1 2 3 2
C．由图知道，当只闭合开关S、S 时，灯L 被短路，故C错误；
2 3 1
D．由图知道，当只闭合开关S、S 时，电流有两条路径，灯L、L 并联，故D错误。
1 3 1 2
故选A。

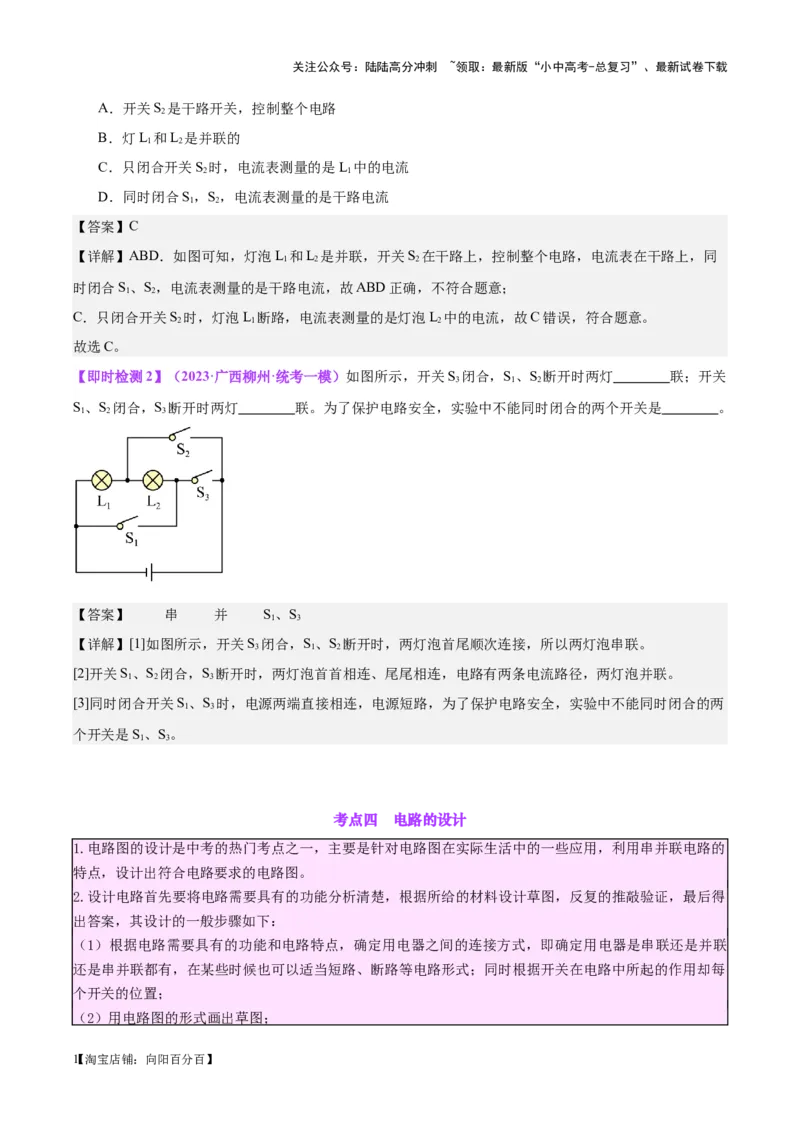

【即时检测1】（2023·山东临沂·统考一模）如图所示，某次实验连接的电路，下列说法不正确的是
（ ）
【10淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．开关S 是干路开关，控制整个电路
2
B．灯L 和L 是并联的
1 2
C．只闭合开关S 时，电流表测量的是L 中的电流
2 1
D．同时闭合S，S，电流表测量的是干路电流
1 2
【答案】C
【详解】ABD．如图可知，灯泡L 和L 是并联，开关S 在干路上，控制整个电路，电流表在干路上，同
1 2 2
时闭合S、S，电流表测量的是干路电流，故ABD正确，不符合题意；
1 2
C．只闭合开关S 时，灯泡L 断路，电流表测量的是灯泡L 中的电流，故C错误，符合题意。
2 1 2
故选C。
【即时检测2】（2023·广西柳州·统考一模）如图所示，开关S 闭合，S、S 断开时两灯 联；开关
3 1 2
S、S 闭合，S 断开时两灯 联。为了保护电路安全，实验中不能同时闭合的两个开关是 。
1 2 3
【答案】 串 并 S、S
1 3
【详解】[1]如图所示，开关S 闭合，S、S 断开时，两灯泡首尾顺次连接，所以两灯泡串联。
3 1 2
[2]开关S、S 闭合，S 断开时，两灯泡首首相连、尾尾相连，电路有两条电流路径，两灯泡并联。
1 2 3
[3]同时闭合开关S、S 时，电源两端直接相连，电源短路，为了保护电路安全，实验中不能同时闭合的两
1 3
个开关是S、S。
1 3
考点四 电路的设计
1.电路图的设计是中考的热门考点之一，主要是针对电路图在实际生活中的一些应用，利用串并联电路的
特点，设计出符合电路要求的电路图。
2.设计电路首先要将电路需要具有的功能分析清楚，根据所给的材料设计草图，反复的推敲验证，最后得
出答案，其设计的一般步骤如下：
（1）根据电路需要具有的功能和电路特点，确定用电器之间的连接方式，即确定用电器是串联还是并联
还是串并联都有，在某些时候也可以适当短路、断路等电路形式；同时根据开关在电路中所起的作用却每
个开关的位置；
（2）用电路图的形式画出草图；
【11淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（3）将题中给出的条件和画出的草图结合起来推敲、验证；
（4）画出清楚、工整的电路图。

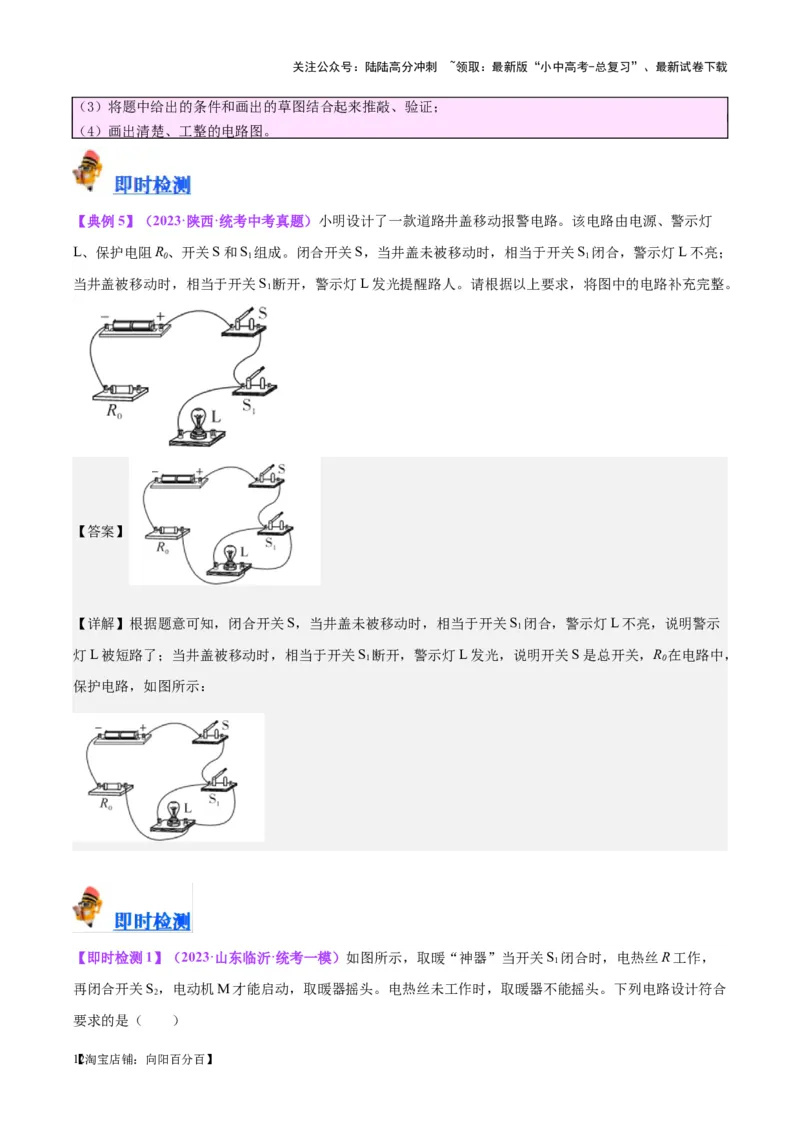

【典例5】（2023·陕西·统考中考真题）小明设计了一款道路井盖移动报警电路。该电路由电源、警示灯
L、保护电阻R、开关S和S 组成。闭合开关S，当井盖未被移动时，相当于开关S 闭合，警示灯L不亮；
0 1 1
当井盖被移动时，相当于开关S 断开，警示灯L发光提醒路人。请根据以上要求，将图中的电路补充完整。
1
【答案】
【详解】根据题意可知，闭合开关S，当井盖未被移动时，相当于开关S 闭合，警示灯L不亮，说明警示
1
灯L被短路了；当井盖被移动时，相当于开关S 断开，警示灯L发光，说明开关S是总开关，R 在电路中，
1 0
保护电路，如图所示：

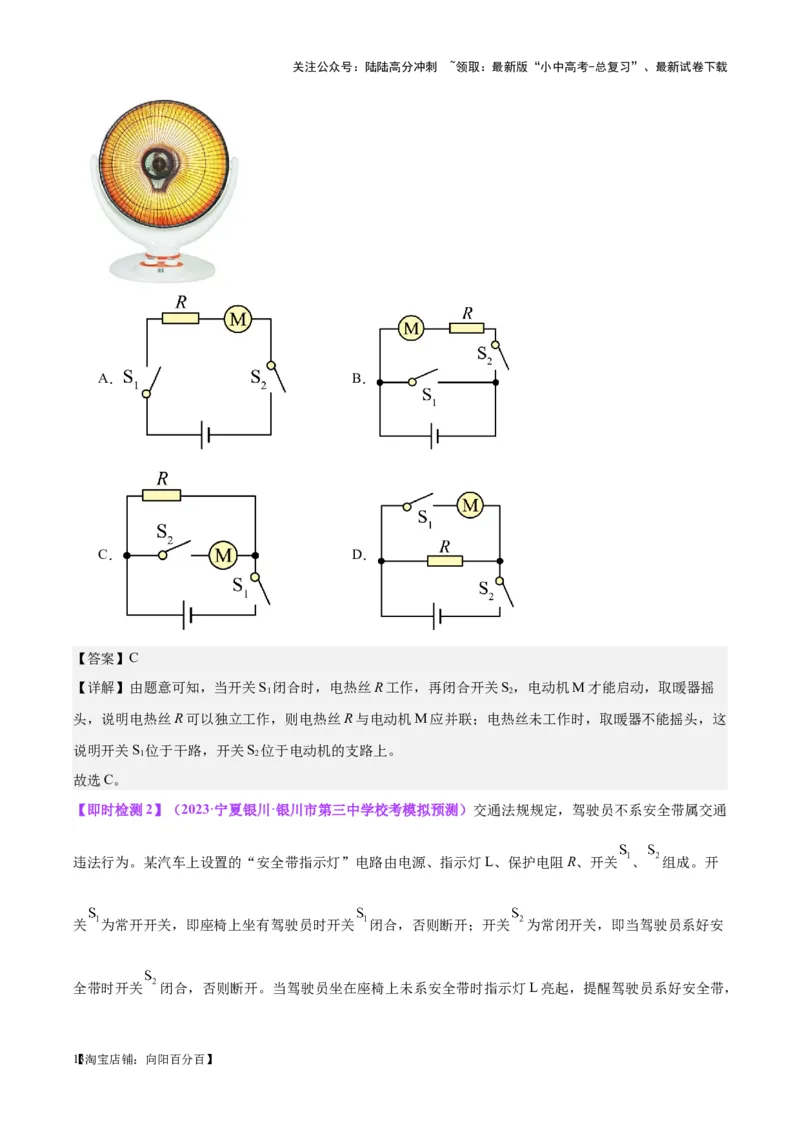

【即时检测1】（2023·山东临沂·统考一模）如图所示，取暖“神器”当开关S 闭合时，电热丝R工作，
1
再闭合开关S，电动机M才能启动，取暖器摇头。电热丝未工作时，取暖器不能摇头。下列电路设计符合
2
要求的是（ ）
【12淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B．
C． D．
【答案】C
【详解】由题意可知，当开关S 闭合时，电热丝R工作，再闭合开关S，电动机M才能启动，取暖器摇
1 2
头，说明电热丝R可以独立工作，则电热丝R与电动机M应并联；电热丝未工作时，取暖器不能摇头，这
说明开关S 位于干路，开关S 位于电动机的支路上。
1 2
故选C。
【即时检测2】（2023·宁夏银川·银川市第三中学校考模拟预测）交通法规规定，驾驶员不系安全带属交通
违法行为。某汽车上设置的“安全带指示灯”电路由电源、指示灯L、保护电阻R、开关 、 组成。开
关 为常开开关，即座椅上坐有驾驶员时开关 闭合，否则断开；开关 为常闭开关，即当驾驶员系好安
全带时开关 闭合，否则断开。当驾驶员坐在座椅上未系安全带时指示灯L亮起，提醒驾驶员系好安全带，
【13淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
驾驶员系好安全带时指示灯L熄灭。下列最符合上述要求的电路图是（ ）
A． B．
C． D．
【答案】D
【详解】根据题意可知，当驾驶员坐在座椅上未系安全带时指示灯L亮起，此时 闭合、 断开，指示灯
L亮；驾驶员系好安全带时指示灯L熄灭，此时 闭合， 也闭合，指示灯L熄灭，这说明开关 与L是
并联的；由此可知保护电阻与L串联， 与L并联，开关 串联在电路中，故只有D图最符合上述要求。
故ABC不符合题意，D符合题意。
故选D。
考点五 电路的故障分析
电路故障通常有短路和断路两种。判断电路故障一般下列几种方法;
1.观察法：
观察法是根据现象对故障作出初步判断的方法。例如，电路中灯泡时亮时灭，则电路存在接触不良的
情况；一灯亮一灯不亮，串联电路中则为不亮的灯短路，在并联电路中则为不亮的灯断路；测量电路中电
流表无示数可确定电路断路。
1. 利用实验器材判断
（1）用导线检查断路：将导线与被检测部分并联，若是被检测部分断路，则起到了接通电路的作用，其
他部分就会工作；若其他部分仍不工作，则说明被检测部分通路；
（2）用电流表检测某一段工作电路是短路还是断路：将电流表与这一部分并联，若电流表有示数，则这
【14淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
部分断路；若电流表无示数，则这部分电路短路。

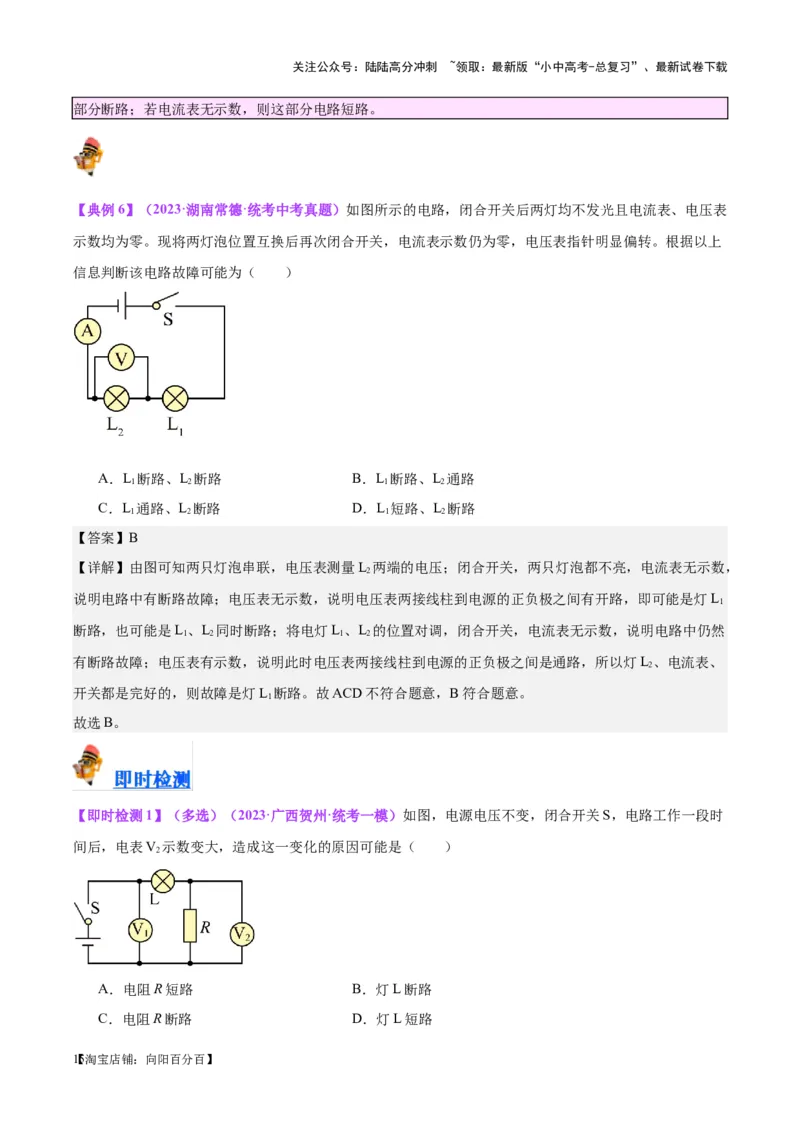

【典例6】（2023·湖南常德·统考中考真题）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表
示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上
信息判断该电路故障可能为（ ）
A．L 断路、L 断路 B．L 断路、L 通路
1 2 1 2
C．L 通路、L 断路 D．L 短路、L 断路
1 2 1 2
【答案】B
【详解】由图可知两只灯泡串联，电压表测量L 两端的电压；闭合开关，两只灯泡都不亮，电流表无示数，
2
说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有开路，即可能是灯L
1
断路，也可能是L、L 同时断路；将电灯L、L 的位置对调，闭合开关，电流表无示数，说明电路中仍然
1 2 1 2
有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负极之间是通路，所以灯L、电流表、
2
开关都是完好的，则故障是灯L 断路。故ACD不符合题意，B符合题意。
1
故选B。
【即时检测1】（多选）（2023·广西贺州·统考一模）如图，电源电压不变，闭合开关S，电路工作一段时
间后，电表V 示数变大，造成这一变化的原因可能是（ ）
2
A．电阻R短路 B．灯L断路
C．电阻R断路 D．灯L短路
【15淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】CD
【详解】A．由图可知，该电路为串联电路，V 测量的是电源电压，电压表V 测量的是R两端的电压；若
1 2
电阻R短路，测V 被短路，即电压表V 的示数为0，示数减小，V 测量的是电源电压，示数不变，故A
2 2 1
不符合题意；
B．若灯L断路，V 测量的是电源电压，示数不变，V 与电源之间是断开的，无示数，即其示数变小，故
1 2
B不符合题意；
C．若电阻R断路，V 测量的是电源电压，示数不变，V 测量的也是电源电压，其示数变大，故C符合题
1 2
意；
D．若灯L短路，V 测量的是电源电压，示数不变，电路中只有电阻，所以电阻两端的电压等于电源电压，
1
所以V 测量的也是电源电压，其示数变大，故D符合题意。
2
故选CD。

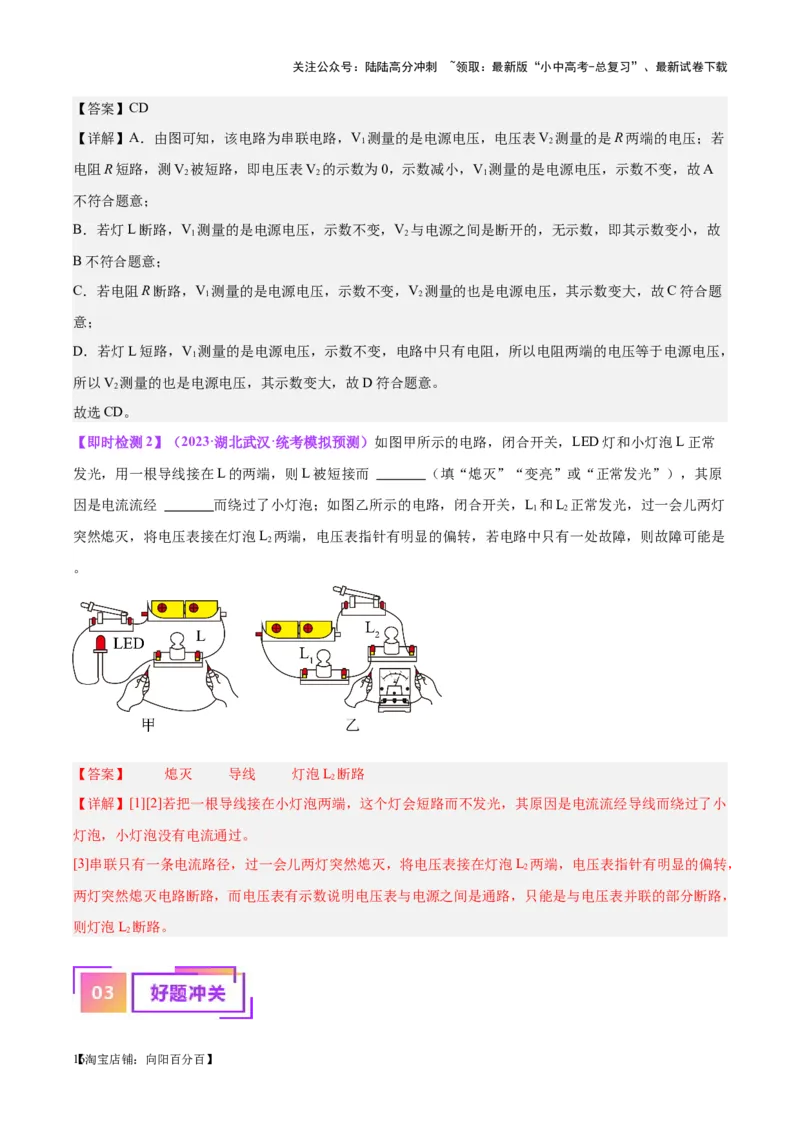

【即时检测2】（2023·湖北武汉·统考模拟预测）如图甲所示的电路，闭合开关，LED灯和小灯泡L正常
发光，用一根导线接在L的两端，则L被短接而 （填“熄灭”“变亮”或“正常发光”），其原
因是电流流经 而绕过了小灯泡；如图乙所示的电路，闭合开关，L 和L 正常发光，过一会儿两灯
1 2
突然熄灭，将电压表接在灯泡L 两端，电压表指针有明显的偏转，若电路中只有一处故障，则故障可能是
2
。
【答案】 熄灭 导线 灯泡L 断路
2
【详解】[1][2]若把一根导线接在小灯泡两端，这个灯会短路而不发光，其原因是电流流经导线而绕过了小
灯泡，小灯泡没有电流通过。
[3]串联只有一条电流路径，过一会儿两灯突然熄灭，将电压表接在灯泡L 两端，电压表指针有明显的偏转，
2
两灯突然熄灭电路断路，而电压表有示数说明电压表与电源之间是通路，只能是与电压表并联的部分断路，
则灯泡L 断路。
2
【16淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

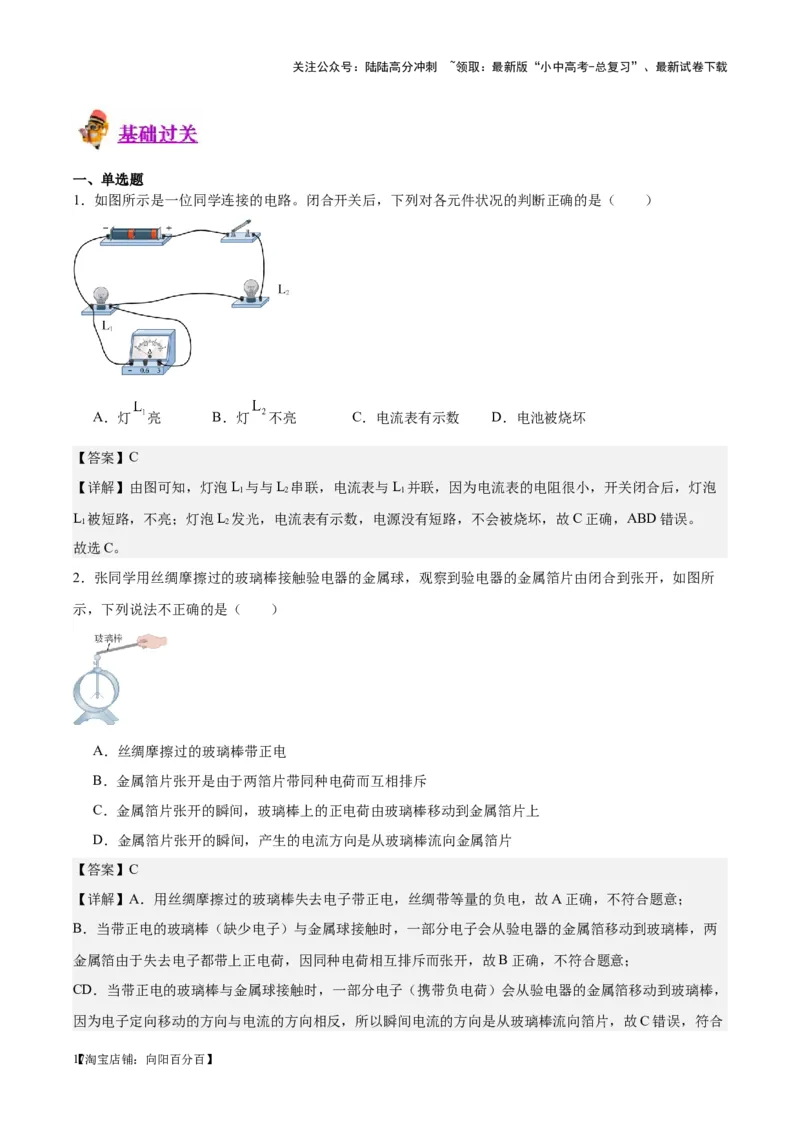

一、单选题
1．如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（ ）
A．灯 亮 B．灯 不亮 C．电流表有示数 D．电池被烧坏
【答案】C
【详解】由图可知，灯泡L 与与L 串联，电流表与L 并联，因为电流表的电阻很小，开关闭合后，灯泡
1 2 1
L 被短路，不亮；灯泡L 发光，电流表有示数，电源没有短路，不会被烧坏，故C正确，ABD错误。
1 2
故选C。
2．张同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所
示，下列说法不正确的是（ ）
A．丝绸摩擦过的玻璃棒带正电
B．金属箔片张开是由于两箔片带同种电荷而互相排斥
C．金属箔片张开的瞬间，玻璃棒上的正电荷由玻璃棒移动到金属箔片上
D．金属箔片张开的瞬间，产生的电流方向是从玻璃棒流向金属箔片
【答案】C
【详解】A．用丝绸摩擦过的玻璃棒失去电子带正电，丝绸带等量的负电，故A正确，不符合题意；
B．当带正电的玻璃棒（缺少电子）与金属球接触时，一部分电子会从验电器的金属箔移动到玻璃棒，两
金属箔由于失去电子都带上正电荷，因同种电荷相互排斥而张开，故B正确，不符合题意；
CD．当带正电的玻璃棒与金属球接触时，一部分电子（携带负电荷）会从验电器的金属箔移动到玻璃棒，
因为电子定向移动的方向与电流的方向相反，所以瞬间电流的方向是从玻璃棒流向箔片，故C错误，符合
【17淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
题意，D正确，不符合题意。
故选C。

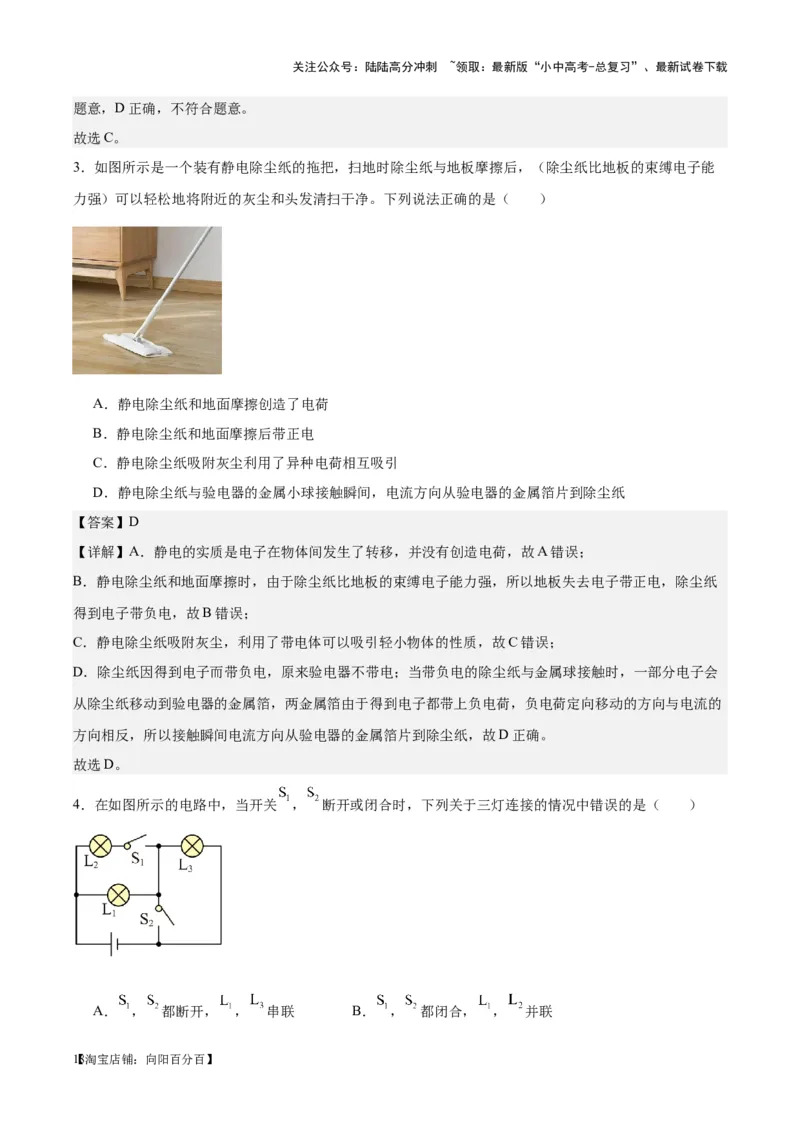

3．如图所示是一个装有静电除尘纸的拖把，扫地时除尘纸与地板摩擦后，（除尘纸比地板的束缚电子能
力强）可以轻松地将附近的灰尘和头发清扫干净。下列说法正确的是（ ）
A．静电除尘纸和地面摩擦创造了电荷
B．静电除尘纸和地面摩擦后带正电
C．静电除尘纸吸附灰尘利用了异种电荷相互吸引
D．静电除尘纸与验电器的金属小球接触瞬间，电流方向从验电器的金属箔片到除尘纸
【答案】D
【详解】A．静电的实质是电子在物体间发生了转移，并没有创造电荷，故A错误；
B．静电除尘纸和地面摩擦时，由于除尘纸比地板的束缚电子能力强，所以地板失去电子带正电，除尘纸
得到电子带负电，故B错误；
C．静电除尘纸吸附灰尘，利用了带电体可以吸引轻小物体的性质，故C错误；
D．除尘纸因得到电子而带负电，原来验电器不带电；当带负电的除尘纸与金属球接触时，一部分电子会
从除尘纸移动到验电器的金属箔，两金属箔由于得到电子都带上负电荷，负电荷定向移动的方向与电流的
方向相反，所以接触瞬间电流方向从验电器的金属箔片到除尘纸，故D正确。
故选D。
4．在如图所示的电路中，当开关 ， 断开或闭合时，下列关于三灯连接的情况中错误的是（ ）
A． ， 都断开， ， 串联 B． ， 都闭合， ， 并联
【18淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

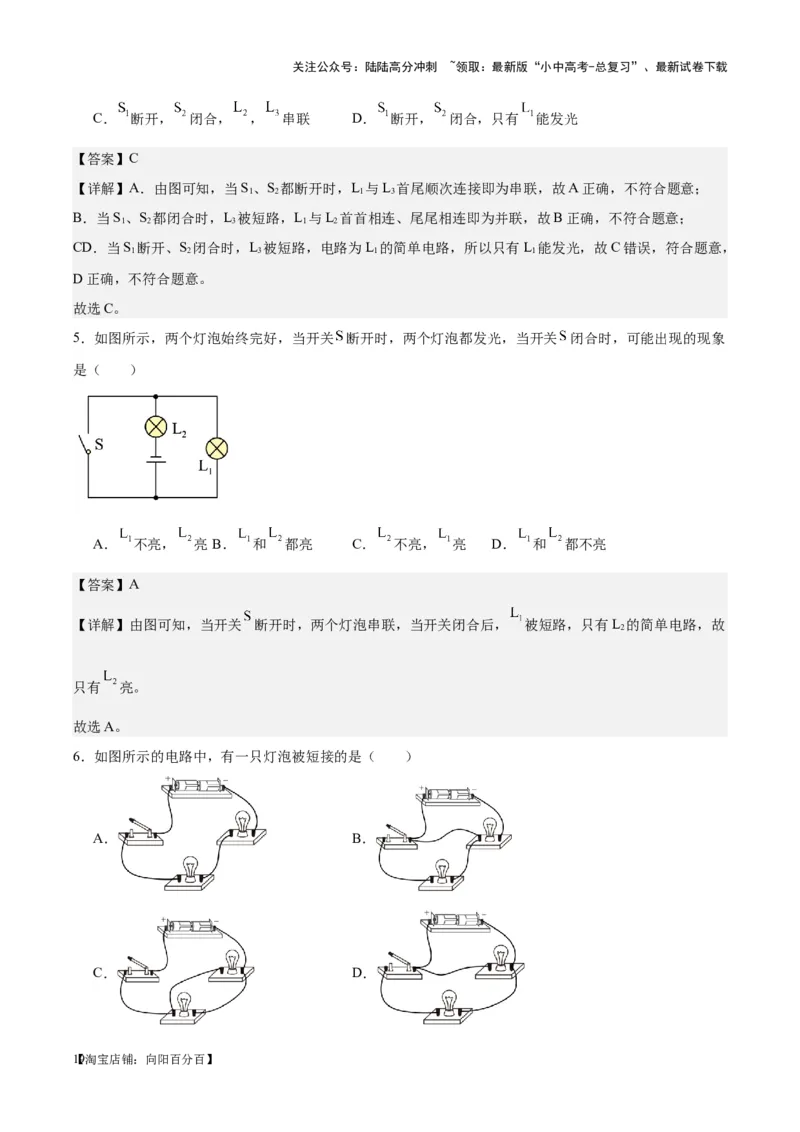

C． 断开， 闭合， ， 串联 D． 断开， 闭合，只有 能发光
【答案】C
【详解】A．由图可知，当S、S 都断开时，L 与L 首尾顺次连接即为串联，故A正确，不符合题意；
1 2 1 3
B．当S、S 都闭合时，L 被短路，L 与L 首首相连、尾尾相连即为并联，故B正确，不符合题意；
1 2 3 1 2
CD．当S 断开、S 闭合时，L 被短路，电路为L 的简单电路，所以只有L 能发光，故C错误，符合题意，
1 2 3 1 1
D正确，不符合题意。
故选C。
5．如图所示，两个灯泡始终完好，当开关 断开时，两个灯泡都发光，当开关 闭合时，可能出现的现象
是（ ）
A． 不亮， 亮 B． 和 都亮 C． 不亮， 亮 D． 和 都不亮
【答案】A
【详解】由图可知，当开关 断开时，两个灯泡串联，当开关闭合后， 被短路，只有L 的简单电路，故
2
只有 亮。
故选A。
6．如图所示的电路中，有一只灯泡被短接的是（ ）
A． B．
C． D．
【19淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

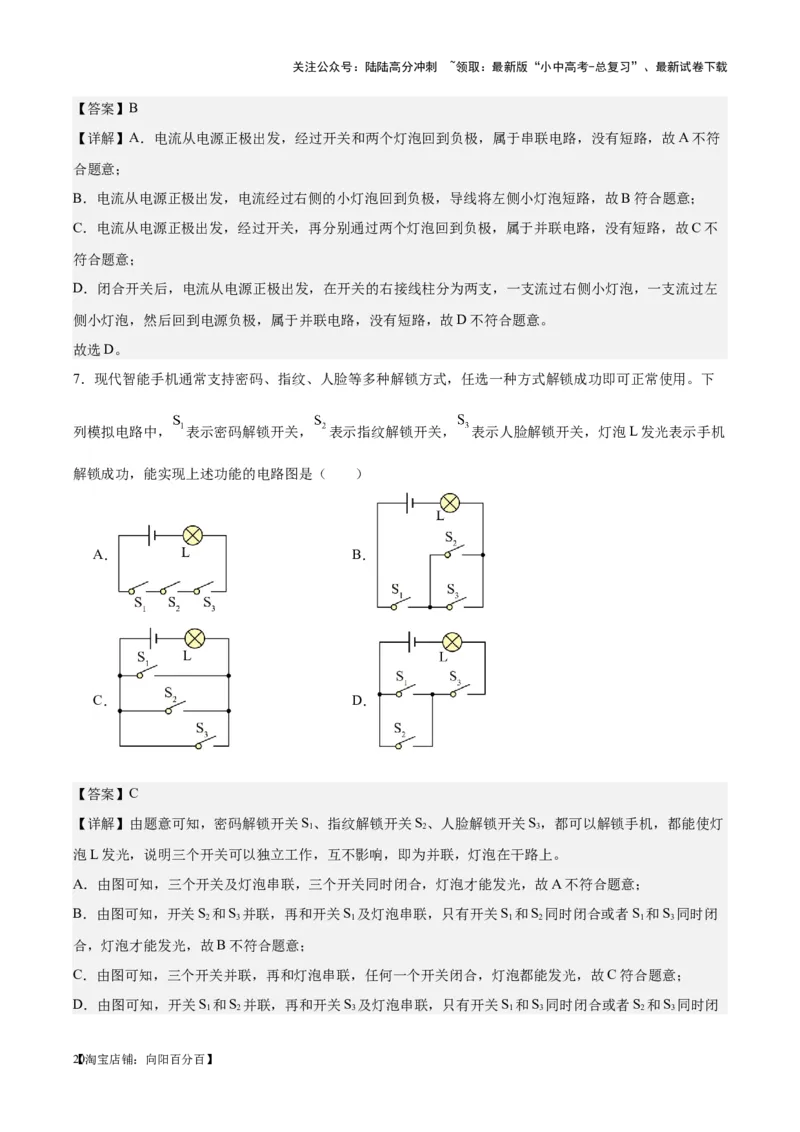

【答案】B
【详解】A．电流从电源正极出发，经过开关和两个灯泡回到负极，属于串联电路，没有短路，故A不符
合题意；
B．电流从电源正极出发，电流经过右侧的小灯泡回到负极，导线将左侧小灯泡短路，故B符合题意；
C．电流从电源正极出发，经过开关，再分别通过两个灯泡回到负极，属于并联电路，没有短路，故C不
符合题意；
D．闭合开关后，电流从电源正极出发，在开关的右接线柱分为两支，一支流过右侧小灯泡，一支流过左
侧小灯泡，然后回到电源负极，属于并联电路，没有短路，故D不符合题意。
故选D。
7．现代智能手机通常支持密码、指纹、人脸等多种解锁方式，任选一种方式解锁成功即可正常使用。下
列模拟电路中， 表示密码解锁开关， 表示指纹解锁开关， 表示人脸解锁开关，灯泡L发光表示手机
解锁成功，能实现上述功能的电路图是（ ）
A． B．
C． D．
【答案】C
【详解】由题意可知，密码解锁开关S、指纹解锁开关S、人脸解锁开关S，都可以解锁手机，都能使灯
1 2 3
泡L发光，说明三个开关可以独立工作，互不影响，即为并联，灯泡在干路上。
A．由图可知，三个开关及灯泡串联，三个开关同时闭合，灯泡才能发光，故A不符合题意；
B．由图可知，开关S 和S 并联，再和开关S 及灯泡串联，只有开关S 和S 同时闭合或者S 和S 同时闭
2 3 1 1 2 1 3
合，灯泡才能发光，故B不符合题意；
C．由图可知，三个开关并联，再和灯泡串联，任何一个开关闭合，灯泡都能发光，故C符合题意；
D．由图可知，开关S 和S 并联，再和开关S 及灯泡串联，只有开关S 和S 同时闭合或者S 和S 同时闭
1 2 3 1 3 2 3
【20淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
合，灯泡才能发光，故D不符合题意。
故选C。

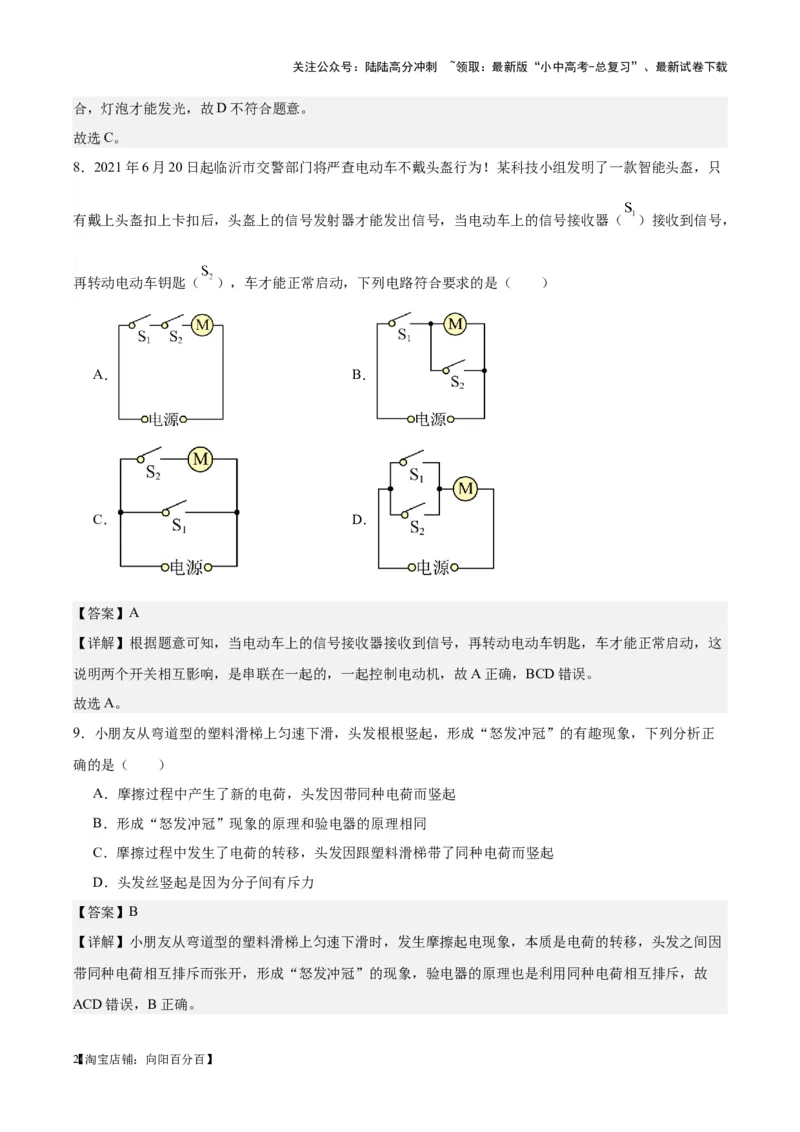

8．2021年6月20日起临沂市交警部门将严查电动车不戴头盔行为！某科技小组发明了一款智能头盔，只
有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（ ）接收到信号，
再转动电动车钥匙（ ），车才能正常启动，下列电路符合要求的是（ ）
A． B．
C． D．
【答案】A
【详解】根据题意可知，当电动车上的信号接收器接收到信号，再转动电动车钥匙，车才能正常启动，这
说明两个开关相互影响，是串联在一起的，一起控制电动机，故A正确，BCD错误。
故选A。
9．小朋友从弯道型的塑料滑梯上匀速下滑，头发根根竖起，形成“怒发冲冠”的有趣现象，下列分析正
确的是（ ）
A．摩擦过程中产生了新的电荷，头发因带同种电荷而竖起
B．形成“怒发冲冠”现象的原理和验电器的原理相同
C．摩擦过程中发生了电荷的转移，头发因跟塑料滑梯带了同种电荷而竖起
D．头发丝竖起是因为分子间有斥力
【答案】B
【详解】小朋友从弯道型的塑料滑梯上匀速下滑时，发生摩擦起电现象，本质是电荷的转移，头发之间因
带同种电荷相互排斥而张开，形成“怒发冲冠”的现象，验电器的原理也是利用同种电荷相互排斥，故
ACD错误，B正确。
【21淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
故选B。
二、填空题

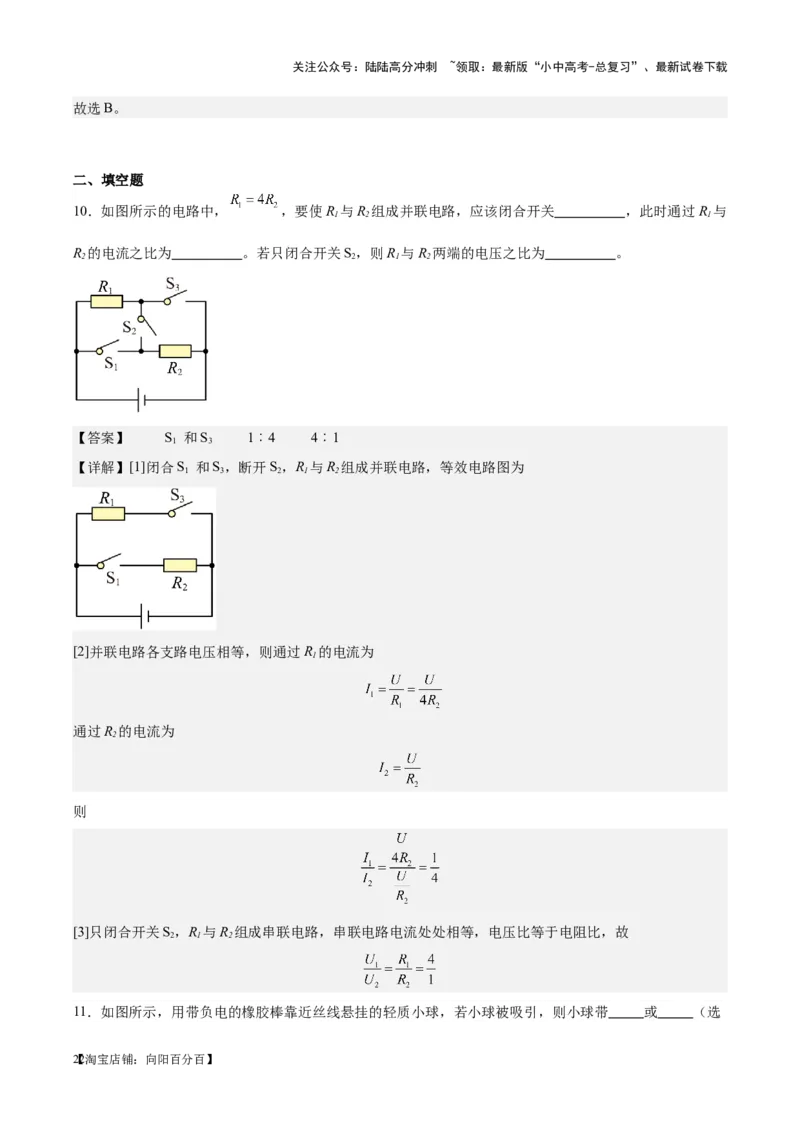

10．如图所示的电路中， ，要使R 与R 组成并联电路，应该闭合开关 ，此时通过R 与
1 2 1
R 的电流之比为 。若只闭合开关S，则R 与R 两端的电压之比为 。
2 2 1 2
【答案】 S 和S 1︰4 4︰1
1 3
【详解】[1]闭合S 和S，断开S，R 与R 组成并联电路，等效电路图为
1 3 2 1 2
[2]并联电路各支路电压相等，则通过R 的电流为
1
通过R 的电流为
2
则
[3]只闭合开关S，R 与R 组成串联电路，串联电路电流处处相等，电压比等于电阻比，故
2 1 2

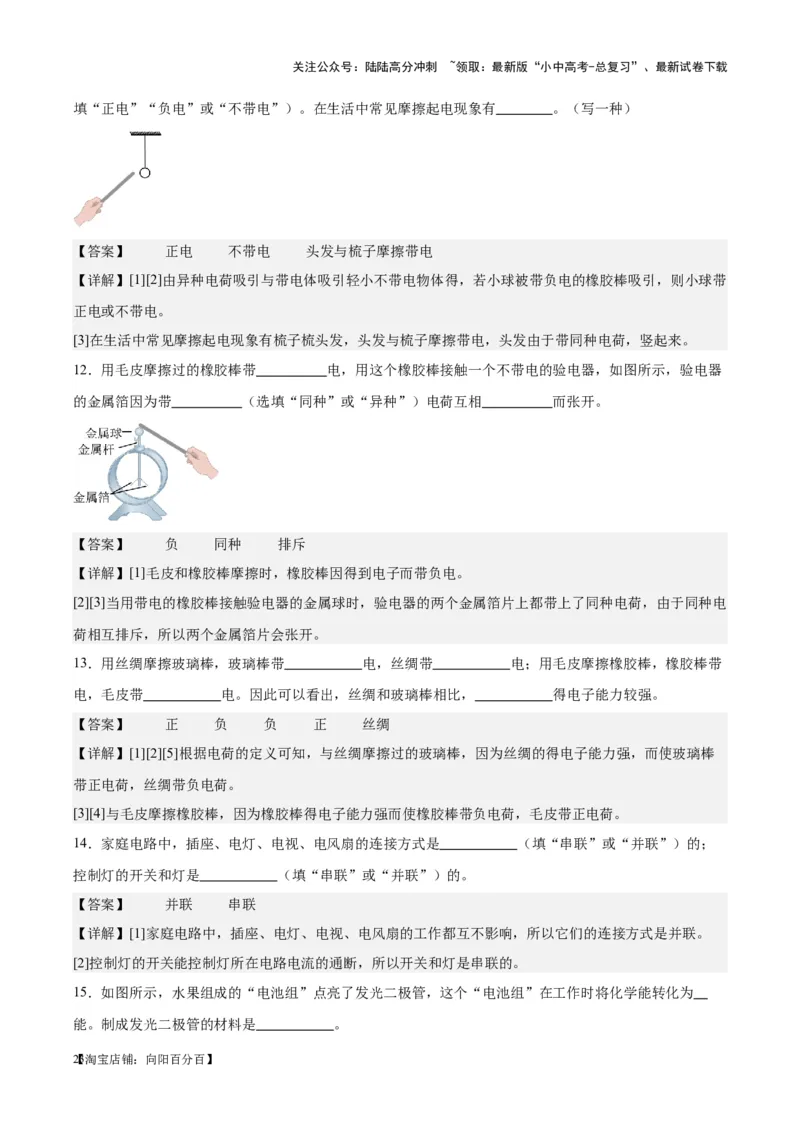

11．如图所示，用带负电的橡胶棒靠近丝线悬挂的轻质小球，若小球被吸引，则小球带 或 （选
【22淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
填“正电”“负电”或“不带电”）。在生活中常见摩擦起电现象有 。（写一种）
【答案】 正电 不带电 头发与梳子摩擦带电
【详解】[1][2]由异种电荷吸引与带电体吸引轻小不带电物体得，若小球被带负电的橡胶棒吸引，则小球带
正电或不带电。
[3]在生活中常见摩擦起电现象有梳子梳头发，头发与梳子摩擦带电，头发由于带同种电荷，竖起来。
12．用毛皮摩擦过的橡胶棒带 电，用这个橡胶棒接触一个不带电的验电器，如图所示，验电器
的金属箔因为带 （选填“同种”或“异种”）电荷互相 而张开。
【答案】 负 同种 排斥
【详解】[1]毛皮和橡胶棒摩擦时，橡胶棒因得到电子而带负电。
[2][3]当用带电的橡胶棒接触验电器的金属球时，验电器的两个金属箔片上都带上了同种电荷，由于同种电
荷相互排斥，所以两个金属箔片会张开。
13．用丝绸摩擦玻璃棒，玻璃棒带 电，丝绸带 电；用毛皮摩擦橡胶棒，橡胶棒带
电，毛皮带 电。因此可以看出，丝绸和玻璃棒相比， 得电子能力较强。
【答案】 正 负 负 正 丝绸
【详解】[1][2][5]根据电荷的定义可知，与丝绸摩擦过的玻璃棒，因为丝绸的得电子能力强，而使玻璃棒
带正电荷，丝绸带负电荷。
[3][4]与毛皮摩擦橡胶棒，因为橡胶棒得电子能力强而使橡胶棒带负电荷，毛皮带正电荷。
14．家庭电路中，插座、电灯、电视、电风扇的连接方式是 （填“串联”或“并联”）的；
控制灯的开关和灯是 （填“串联”或“并联”）的。
【答案】 并联 串联
【详解】[1]家庭电路中，插座、电灯、电视、电风扇的工作都互不影响，所以它们的连接方式是并联。
[2]控制灯的开关能控制灯所在电路电流的通断，所以开关和灯是串联的。

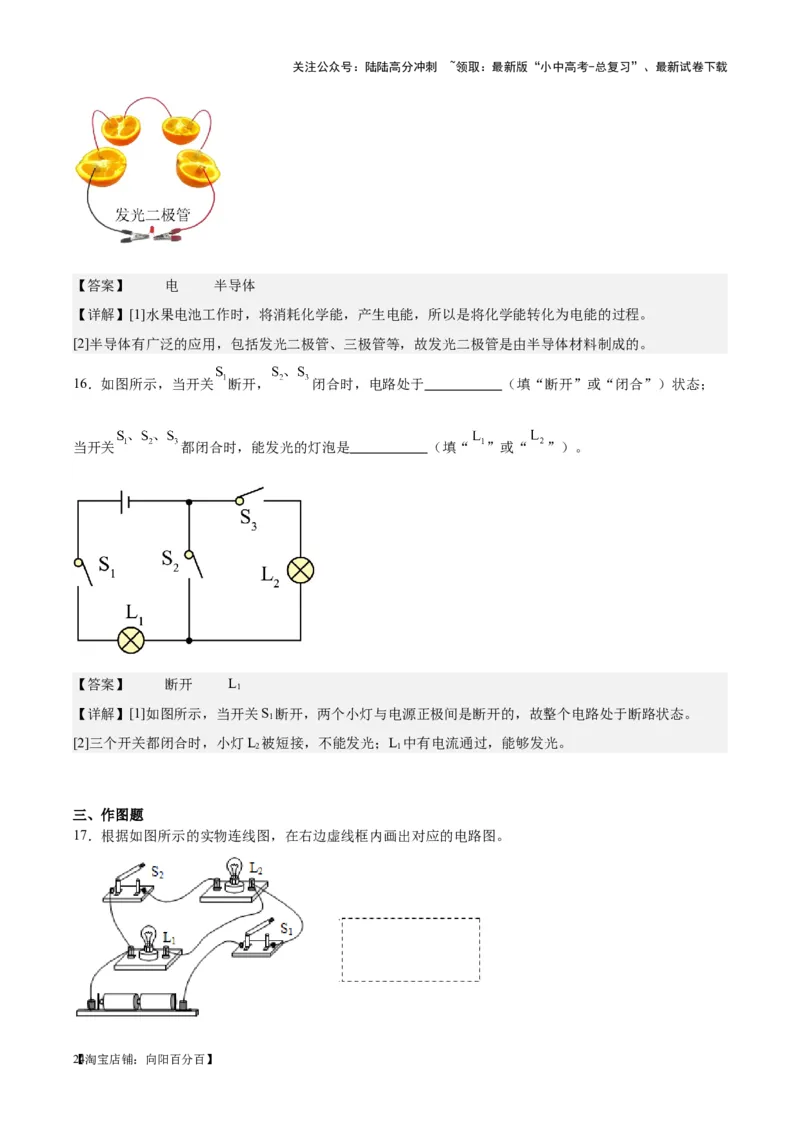

15．如图所示，水果组成的“电池组”点亮了发光二极管，这个“电池组”在工作时将化学能转化为
能。制成发光二极管的材料是 。
【23淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 电 半导体
【详解】[1]水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能的过程。
[2]半导体有广泛的应用，包括发光二极管、三极管等，故发光二极管是由半导体材料制成的。
16．如图所示，当开关 断开， 闭合时，电路处于 （填“断开”或“闭合”）状态；
当开关 都闭合时，能发光的灯泡是 （填“ ”或“ ”）。
【答案】 断开 L
1
【详解】[1]如图所示，当开关S 断开，两个小灯与电源正极间是断开的，故整个电路处于断路状态。
1
[2]三个开关都闭合时，小灯L 被短接，不能发光；L 中有电流通过，能够发光。
2 1
三、作图题
17．根据如图所示的实物连线图，在右边虚线框内画出对应的电路图。
【24淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

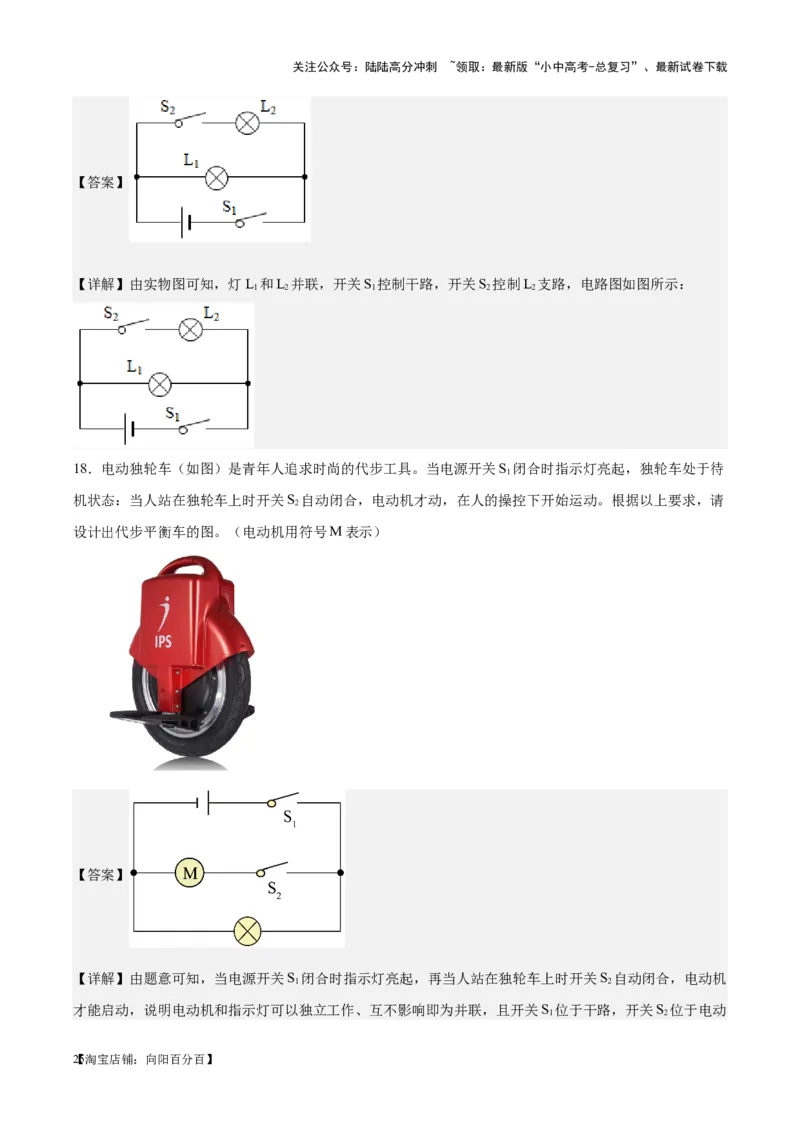

【答案】
【详解】由实物图可知，灯L 和L 并联，开关S 控制干路，开关S 控制L 支路，电路图如图所示：
1 2 1 2 2
18．电动独轮车（如图）是青年人追求时尚的代步工具。当电源开关S 闭合时指示灯亮起，独轮车处于待
1
机状态：当人站在独轮车上时开关S 自动闭合，电动机才动，在人的操控下开始运动。根据以上要求，请
2
设计出代步平衡车的图。（电动机用符号M表示）
【答案】

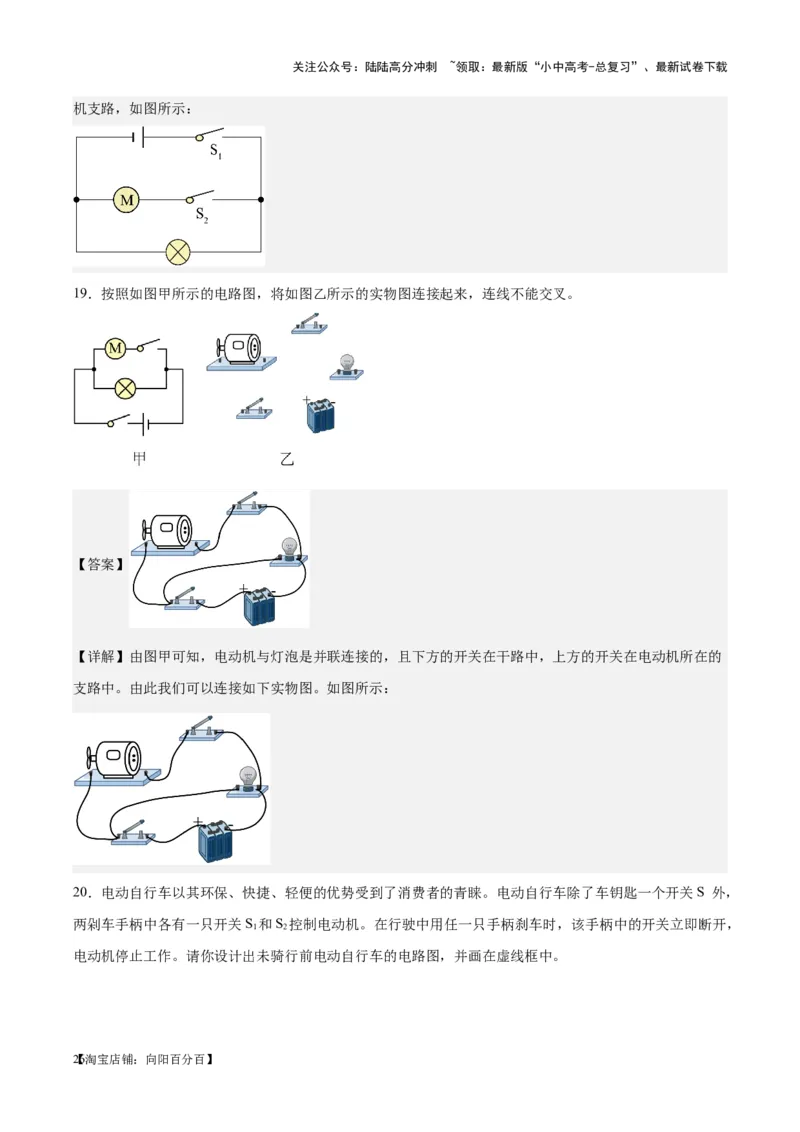

【详解】由题意可知，当电源开关S 闭合时指示灯亮起，再当人站在独轮车上时开关S 自动闭合，电动机
1 2
才能启动，说明电动机和指示灯可以独立工作、互不影响即为并联，且开关S 位于干路，开关S 位于电动
1 2
【25淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
机支路，如图所示：
19．按照如图甲所示的电路图，将如图乙所示的实物图连接起来，连线不能交叉。
【答案】
【详解】由图甲可知，电动机与灯泡是并联连接的，且下方的开关在干路中，上方的开关在电动机所在的
支路中。由此我们可以连接如下实物图。如图所示：

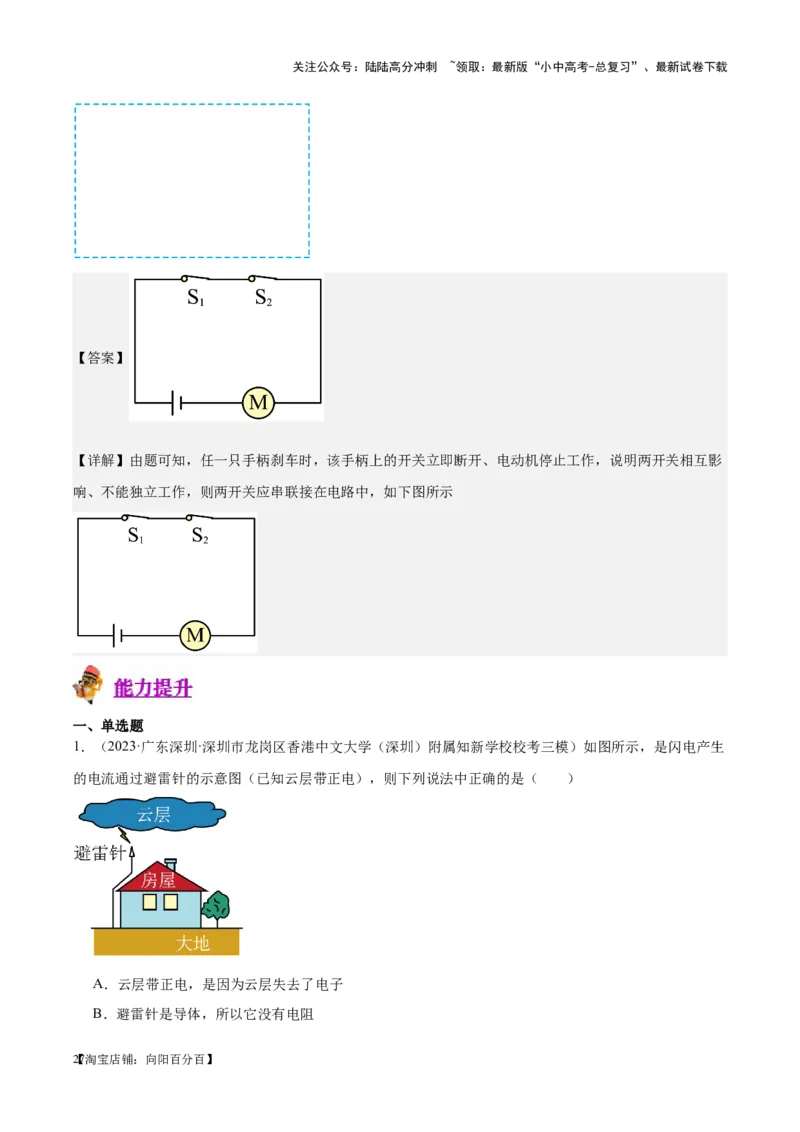

20．电动自行车以其环保、快捷、轻便的优势受到了消费者的青睐。电动自行车除了车钥匙一个开关S 外，
两剁车手柄中各有一只开关S 和S 控制电动机。在行驶中用任一只手柄刹车时，该手柄中的开关立即断开，
1 2
电动机停止工作。请你设计出未骑行前电动自行车的电路图，并画在虚线框中。
【26淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】
【详解】由题可知，任一只手柄刹车时，该手柄上的开关立即断开、电动机停止工作，说明两开关相互影
响、不能独立工作，则两开关应串联接在电路中，如下图所示
一、单选题
1．（2023·广东深圳·深圳市龙岗区香港中文大学（深圳）附属知新学校校考三模）如图所示，是闪电产生
的电流通过避雷针的示意图（已知云层带正电），则下列说法中正确的是（ ）
A．云层带正电，是因为云层失去了电子
B．避雷针是导体，所以它没有电阻
【27淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．产生闪电时，创造了电荷
D．空气是绝缘体，所以它在任何情况下都不导电
【答案】A

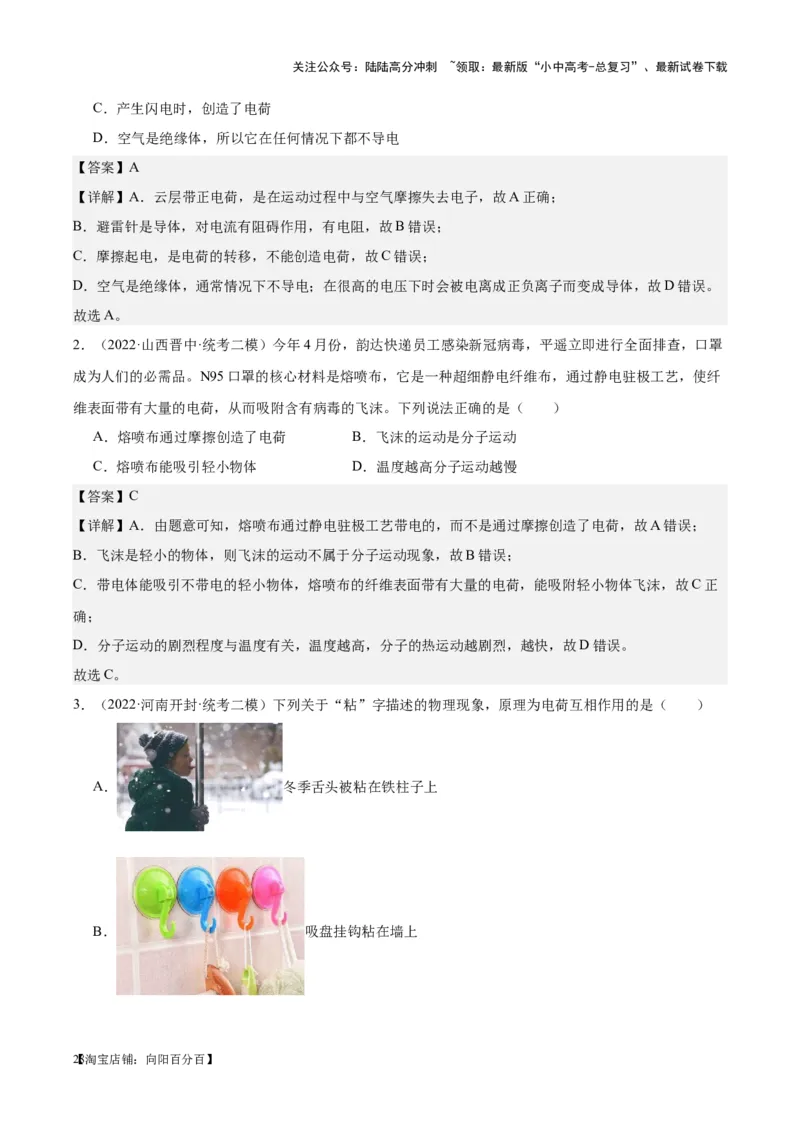

【详解】A．云层带正电荷，是在运动过程中与空气摩擦失去电子，故A正确；
B．避雷针是导体，对电流有阻碍作用，有电阻，故B错误；
C．摩擦起电，是电荷的转移，不能创造电荷，故C错误；
D．空气是绝缘体，通常情况下不导电；在很高的电压下时会被电离成正负离子而变成导体，故D错误。
故选A。
2．（2022·山西晋中·统考二模）今年4月份，韵达快递员工感染新冠病毒，平遥立即进行全面排查，口罩
成为人们的必需品。N95口罩的核心材料是熔喷布，它是一种超细静电纤维布，通过静电驻极工艺，使纤
维表面带有大量的电荷，从而吸附含有病毒的飞沫。下列说法正确的是（ ）
A．熔喷布通过摩擦创造了电荷 B．飞沫的运动是分子运动
C．熔喷布能吸引轻小物体 D．温度越高分子运动越慢
【答案】C
【详解】A．由题意可知，熔喷布通过静电驻极工艺带电的，而不是通过摩擦创造了电荷，故A错误；
B．飞沫是轻小的物体，则飞沫的运动不属于分子运动现象，故B错误；
C．带电体能吸引不带电的轻小物体，熔喷布的纤维表面带有大量的电荷，能吸附轻小物体飞沫，故C正
确；
D．分子运动的剧烈程度与温度有关，温度越高，分子的热运动越剧烈，越快，故D错误。
故选C。

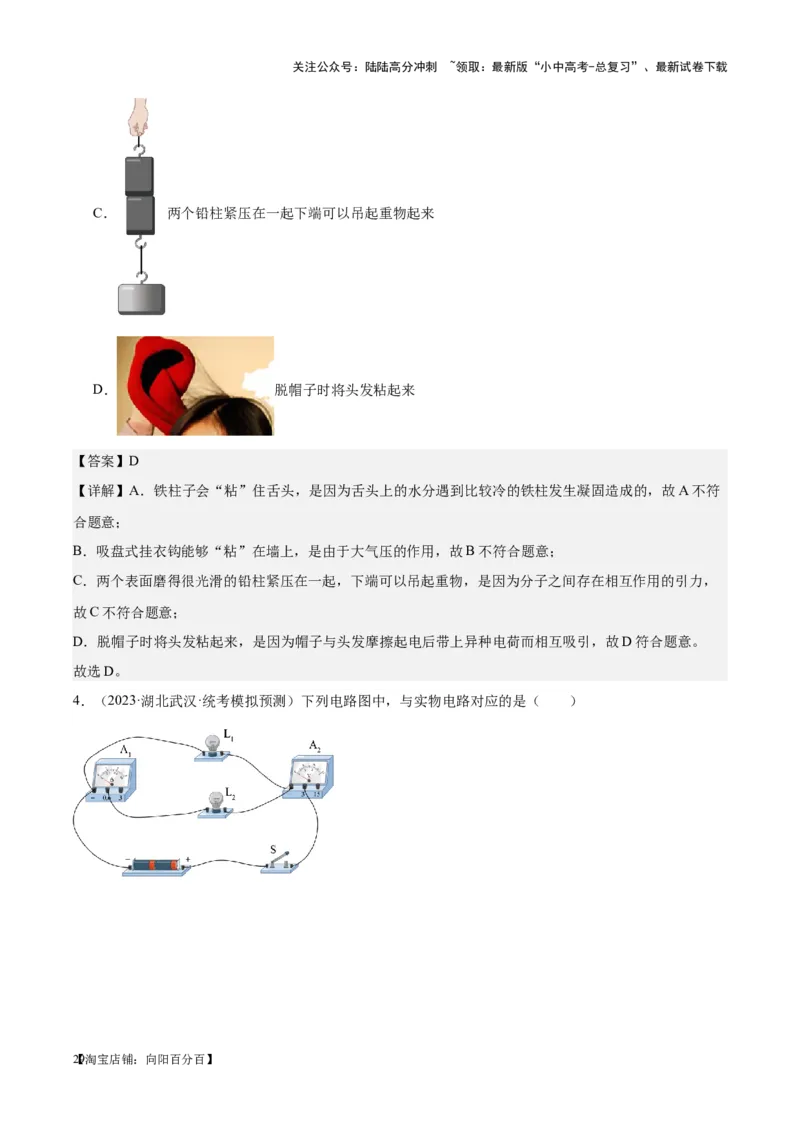

3．（2022·河南开封·统考二模）下列关于“粘”字描述的物理现象，原理为电荷互相作用的是（ ）
A． 冬季舌头被粘在铁柱子上
B． 吸盘挂钩粘在墙上
【28淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． 两个铅柱紧压在一起下端可以吊起重物起来
D． 脱帽子时将头发粘起来
【答案】D
【详解】A．铁柱子会“粘”住舌头，是因为舌头上的水分遇到比较冷的铁柱发生凝固造成的，故A不符
合题意；
B．吸盘式挂衣钩能够“粘”在墙上，是由于大气压的作用，故B不符合题意；
C．两个表面磨得很光滑的铅柱紧压在一起，下端可以吊起重物，是因为分子之间存在相互作用的引力，
故C不符合题意；
D．脱帽子时将头发粘起来，是因为帽子与头发摩擦起电后带上异种电荷而相互吸引，故D符合题意。
故选D。
4．（2023·湖北武汉·统考模拟预测）下列电路图中，与实物电路对应的是（ ）
【29淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B．
C． D．
【答案】D
【详解】由实物图知，两灯并联，开关S和电流表A 在干路上，电流表A 在L 支路。
2 1 2
A．图中两灯并联，开关S和电流表A 在干路上，电流表A 在L 支路上，故A不符合题意；
2 1 1
B．图中两灯并联，开关S和电流表A 在干路上，电流表A 在L 支路上，故B不符合题意；
1 2 2
C．图中两灯并联，开关S和电流表A 在干路上，电流表A 在L 支路上，故C不符合题意；
1 2 2
D．图中两灯并联，开关S和电流表A 在干路上，电流表A 在L 支路上，故D符合题意。
2 1 2
故选D。

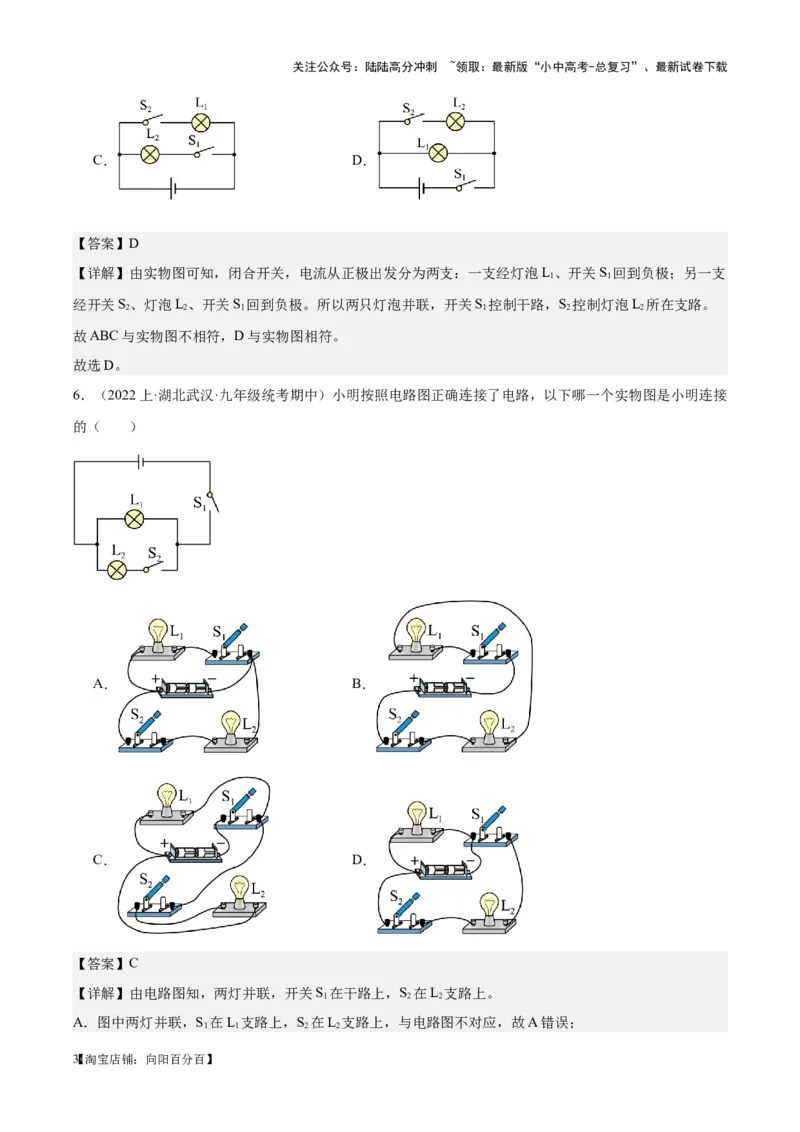

5．（2021·广西梧州·统考模拟预测）下列电路图和所示实物图对应的是（ ）
A． B．
【30淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． D．
【答案】D
【详解】由实物图可知，闭合开关，电流从正极出发分为两支：一支经灯泡L、开关S 回到负极；另一支
1 1
经开关S、灯泡L、开关S 回到负极。所以两只灯泡并联，开关S 控制干路，S 控制灯泡L 所在支路。
2 2 1 1 2 2
故ABC与实物图不相符，D与实物图相符。
故选D。
6．（2022上·湖北武汉·九年级统考期中）小明按照电路图正确连接了电路，以下哪一个实物图是小明连接
的（ ）
A． B．
C． D．
【答案】C
【详解】由电路图知，两灯并联，开关S 在干路上，S 在L 支路上。
1 2 2
A．图中两灯并联，S 在L 支路上，S 在L 支路上，与电路图不对应，故A错误；
1 1 2 2
【31淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
B．图中两灯串联，与电路图不对应，故B错误；
C．图中两灯并联，开关S 在干路上，S 在L 支路上，与电路图对应，故C正确；
1 2 2
D．图中两灯并联，两个开关都在L 支路上，与电路图不对应，故D错误。
2
故选C。
【点评】

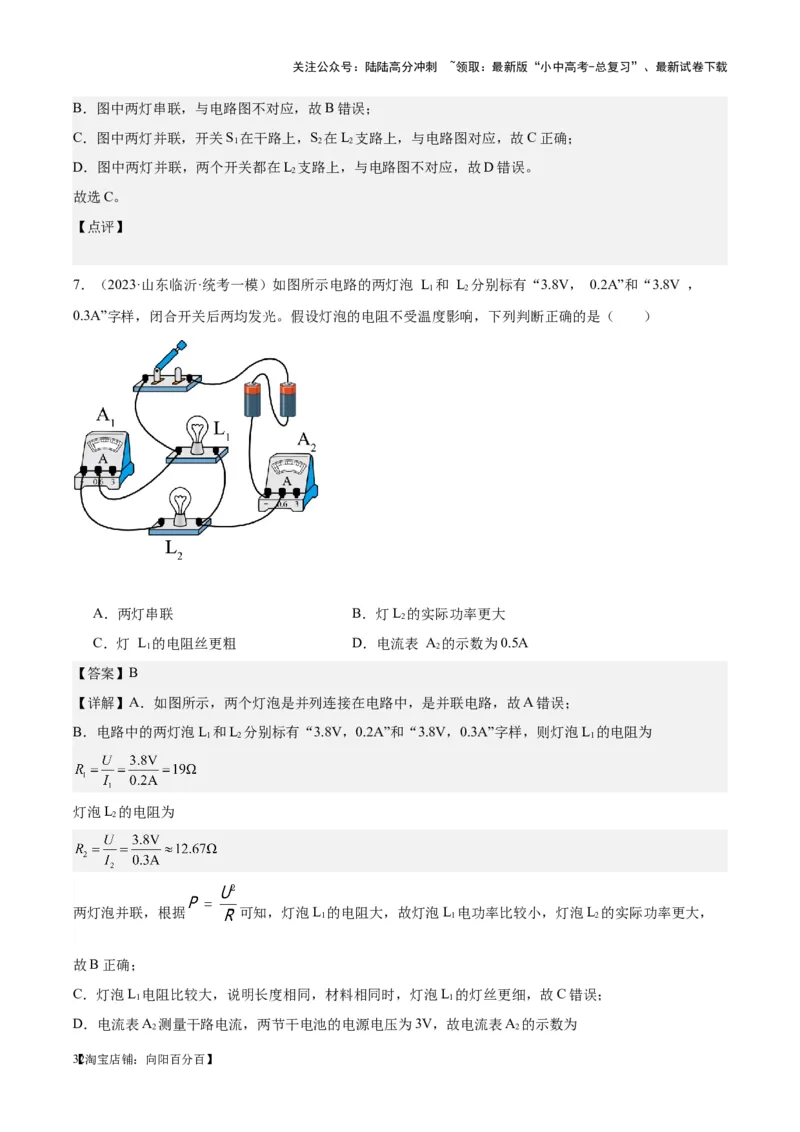

7．（2023·山东临沂·统考一模）如图所示电路的两灯泡 L 和 L 分别标有“3.8V， 0.2A”和“3.8V ，
1 2
0.3A”字样，闭合开关后两均发光。假设灯泡的电阻不受温度影响，下列判断正确的是（ ）
A．两灯串联 B．灯L 的实际功率更大
2
C．灯 L 的电阻丝更粗 D．电流表 A 的示数为0.5A
1 2
【答案】B
【详解】A．如图所示，两个灯泡是并列连接在电路中，是并联电路，故A错误；
B．电路中的两灯泡L 和L 分别标有“3.8V，0.2A”和“3.8V，0.3A”字样，则灯泡L 的电阻为
1 2 1
灯泡L 的电阻为
2
两灯泡并联，根据 可知，灯泡L 的电阻大，故灯泡L 电功率比较小，灯泡L 的实际功率更大，
1 1 2
故B正确；
C．灯泡L 电阻比较大，说明长度相同，材料相同时，灯泡L 的灯丝更细，故C错误；
1 1
D．电流表A 测量干路电流，两节干电池的电源电压为3V，故电流表A 的示数为
2 2
【32淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
故D错误。
故选B。

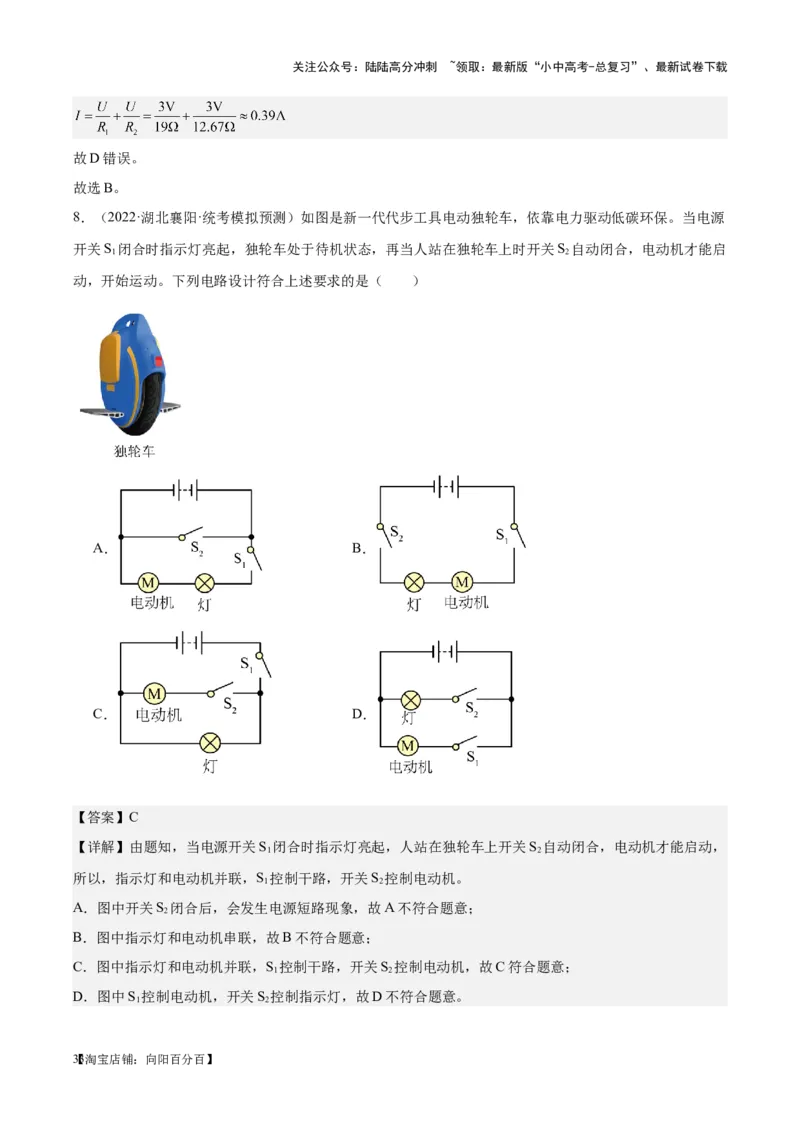

8．（2022·湖北襄阳·统考模拟预测）如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源
开关S 闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S 自动闭合，电动机才能启
1 2
动，开始运动。下列电路设计符合上述要求的是（ ）
A． B．
C． D．
【答案】C
【详解】由题知，当电源开关S 闭合时指示灯亮起，人站在独轮车上开关S 自动闭合，电动机才能启动，
1 2
所以，指示灯和电动机并联，S 控制干路，开关S 控制电动机。
1 2
A．图中开关S 闭合后，会发生电源短路现象，故A不符合题意；
2
B．图中指示灯和电动机串联，故B不符合题意；
C．图中指示灯和电动机并联，S 控制干路，开关S 控制电动机，故C符合题意；
1 2
D．图中S 控制电动机，开关S 控制指示灯，故D不符合题意。
1 2
【33淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
故选C。

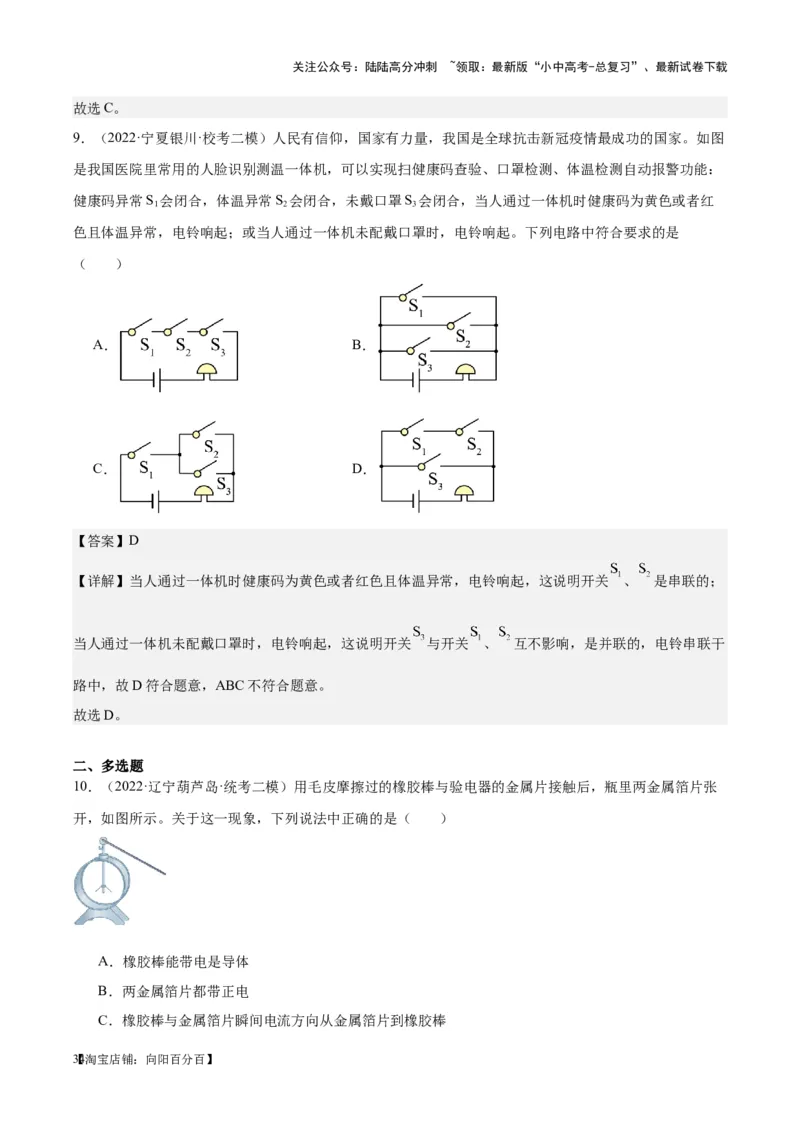

9．（2022·宁夏银川·校考二模）人民有信仰，国家有力量，我国是全球抗击新冠疫情最成功的国家。如图
是我国医院里常用的人脸识别测温一体机，可以实现扫健康码查验、口罩检测、体温检测自动报警功能：
健康码异常S 会闭合，体温异常S 会闭合，未戴口罩S 会闭合，当人通过一体机时健康码为黄色或者红
1 2 3
色且体温异常，电铃响起；或当人通过一体机未配戴口罩时，电铃响起。下列电路中符合要求的是
（ ）
A． B．
C． D．
【答案】D
【详解】当人通过一体机时健康码为黄色或者红色且体温异常，电铃响起，这说明开关 、 是串联的；
当人通过一体机未配戴口罩时，电铃响起，这说明开关 与开关 、 互不影响，是并联的，电铃串联干
路中，故D符合题意，ABC不符合题意。
故选D。
二、多选题
10．（2022·辽宁葫芦岛·统考二模）用毛皮摩擦过的橡胶棒与验电器的金属片接触后，瓶里两金属箔片张
开，如图所示。关于这一现象，下列说法中正确的是（ ）
A．橡胶棒能带电是导体
B．两金属箔片都带正电
C．橡胶棒与金属箔片瞬间电流方向从金属箔片到橡胶棒
【34淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

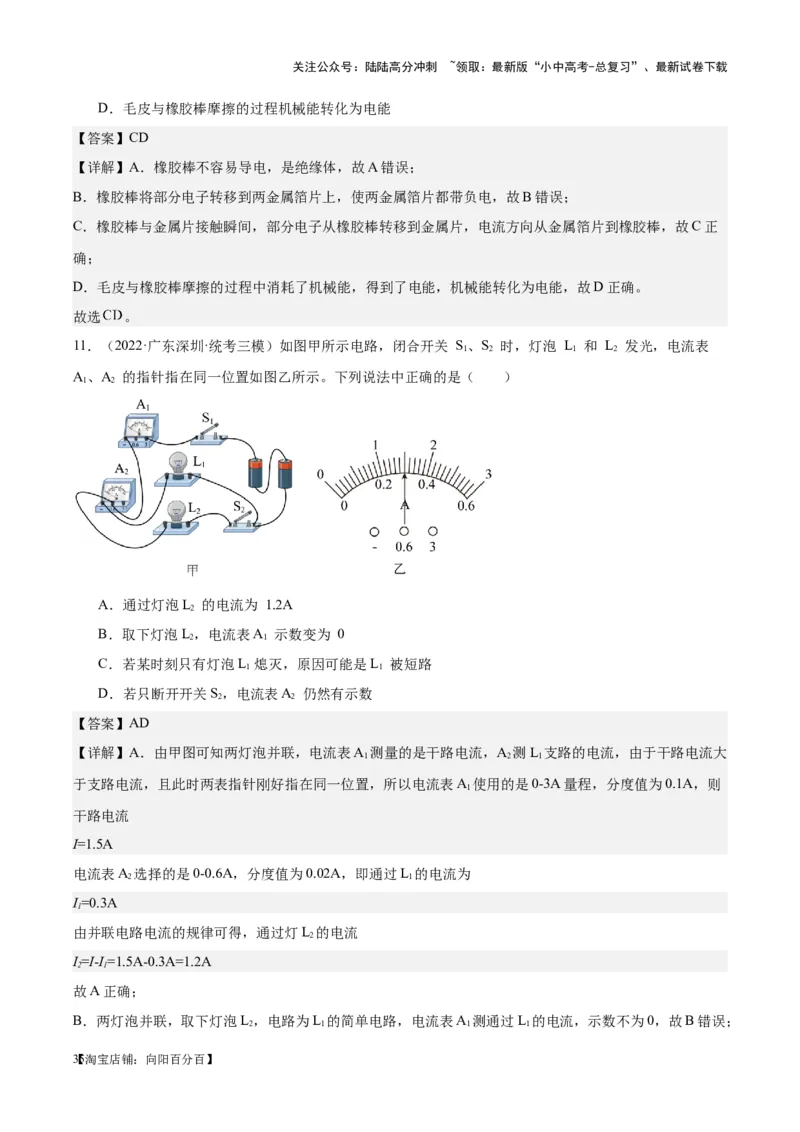

D．毛皮与橡胶棒摩擦的过程机械能转化为电能
【答案】CD
【详解】A．橡胶棒不容易导电，是绝缘体，故A错误；
B．橡胶棒将部分电子转移到两金属箔片上，使两金属箔片都带负电，故B错误；
C．橡胶棒与金属片接触瞬间，部分电子从橡胶棒转移到金属片，电流方向从金属箔片到橡胶棒，故C正
确；
D．毛皮与橡胶棒摩擦的过程中消耗了机械能，得到了电能，机械能转化为电能，故D正确。
故选 。
11．（2022·广东深圳·统考三模）如图甲所示电路，闭合开关 S、S 时，灯泡 L 和 L 发光，电流表
1 2 1 2
A、A 的指针指在同一位置如图乙所示。下列说法中正确的是（ ）
1 2
A．通过灯泡L 的电流为 1.2A
2
B．取下灯泡L，电流表A 示数变为 0
2 1
C．若某时刻只有灯泡L 熄灭，原因可能是L 被短路
1 1
D．若只断开开关S，电流表A 仍然有示数
2 2
【答案】AD
【详解】A．由甲图可知两灯泡并联，电流表A 测量的是干路电流，A 测L 支路的电流，由于干路电流大
1 2 1
于支路电流，且此时两表指针刚好指在同一位置，所以电流表A 使用的是0-3A量程，分度值为0.1A，则
1
干路电流
I=1.5A
电流表A 选择的是0-0.6A，分度值为0.02A，即通过L 的电流为
2 1
I=0.3A
1
由并联电路电流的规律可得，通过灯L 的电流
2
I=I-I=1.5A-0.3A=1.2A
2 1
故A正确；
B．两灯泡并联，取下灯泡L，电路为L 的简单电路，电流表A 测通过L 的电流，示数不为0，故B错误；
2 1 1 1
【35淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．若L 被短路，则L 也被短路，L 也不能发光，与只有灯泡L 熄灭不符合，故C错误；
1 2 2 1
D．两灯泡并联，只断开开关S 时，灯泡L 断路，电路为L 的简单电路，电流表A 测电路的电流，电流
2 2 1 2
表A 仍然有示数，故D正确。
2
故选AD。
三、填空题

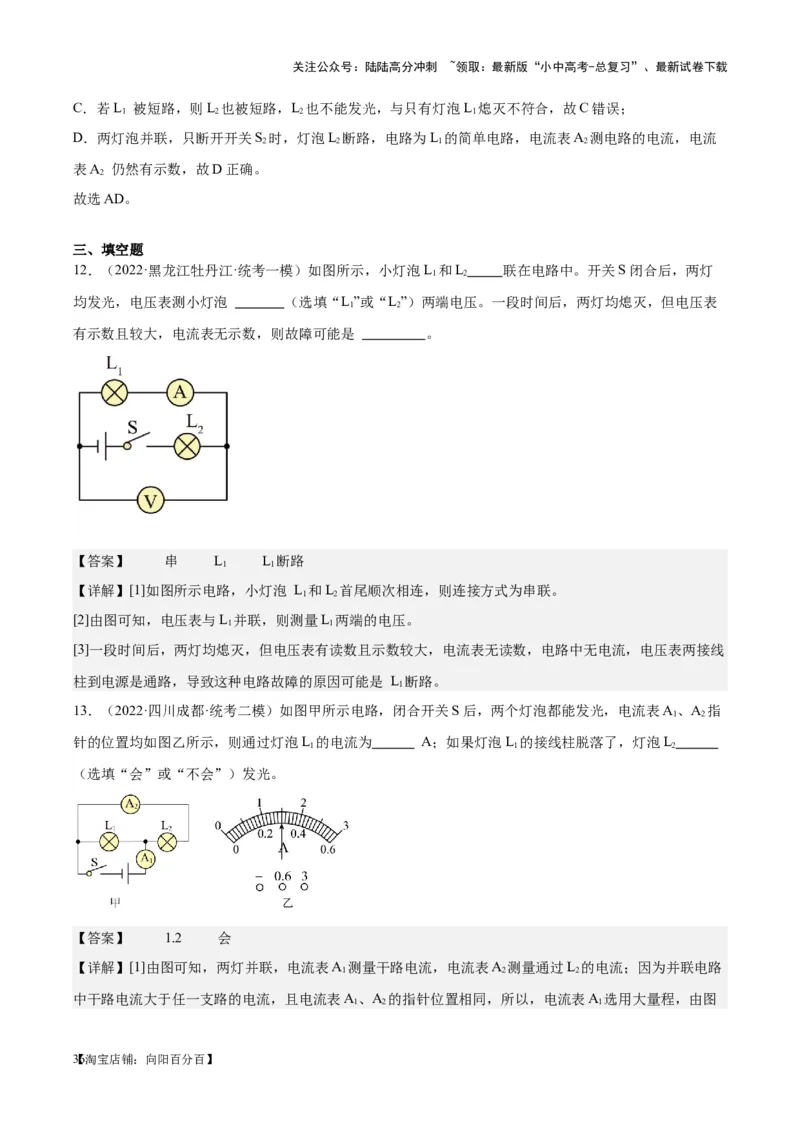

12．（2022·黑龙江牡丹江·统考一模）如图所示，小灯泡L 和L 联在电路中。开关S闭合后，两灯
1 2
均发光，电压表测小灯泡 （选填“L”或“L”）两端电压。一段时间后，两灯均熄灭，但电压表
1 2
有示数且较大，电流表无示数，则故障可能是 。
【答案】 串 L L 断路
1 1
【详解】[1]如图所示电路，小灯泡 L 和L 首尾顺次相连，则连接方式为串联。
1 2
[2]由图可知，电压表与L 并联，则测量L 两端的电压。
1 1
[3]一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，电路中无电流，电压表两接线
柱到电源是通路，导致这种电路故障的原因可能是 L 断路。
1
13．（2022·四川成都·统考二模）如图甲所示电路，闭合开关S后，两个灯泡都能发光，电流表A、A 指
1 2
针的位置均如图乙所示，则通过灯泡L 的电流为 A；如果灯泡L 的接线柱脱落了，灯泡L
1 1 2
（选填“会”或“不会”）发光。
【答案】 1.2 会
【详解】[1]由图可知，两灯并联，电流表A 测量干路电流，电流表A 测量通过L 的电流；因为并联电路
1 2 2
中干路电流大于任一支路的电流，且电流表A、A 的指针位置相同，所以，电流表A 选用大量程，由图
1 2 1
【36淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
乙可知电流表A 的示数是1.5A，即电路的总电流 ；电流表A 选用小量程，则通过灯L 的电流为
1 2 2
；因为 ，所以，通过灯 的电流
[2]如果灯泡L 的接线柱脱落了，灯泡L 断路，由于并联电路各支路互不影响，所以灯L 仍然会发光。
1 1 2

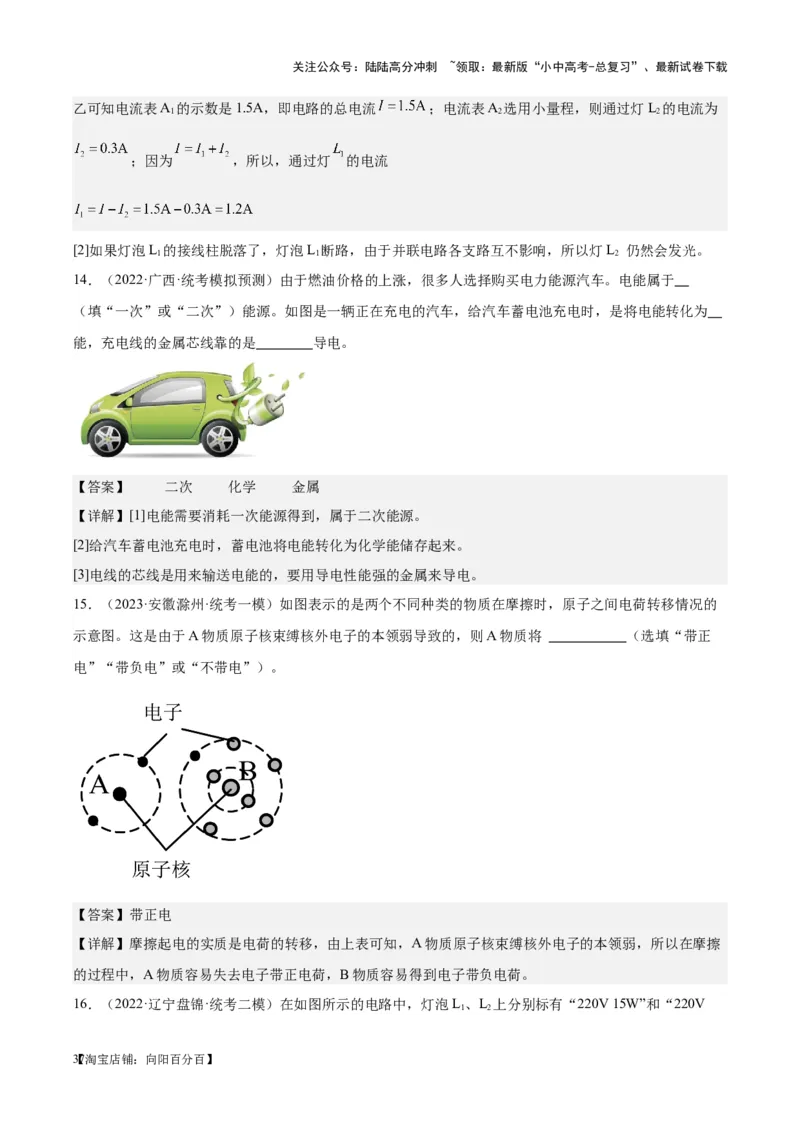

14．（2022·广西·统考模拟预测）由于燃油价格的上涨，很多人选择购买电力能源汽车。电能属于
（填“一次”或“二次”）能源。如图是一辆正在充电的汽车，给汽车蓄电池充电时，是将电能转化为
能，充电线的金属芯线靠的是 导电。
【答案】 二次 化学 金属
【详解】[1]电能需要消耗一次能源得到，属于二次能源。
[2]给汽车蓄电池充电时，蓄电池将电能转化为化学能储存起来。
[3]电线的芯线是用来输送电能的，要用导电性能强的金属来导电。
15．（2023·安徽滁州·统考一模）如图表示的是两个不同种类的物质在摩擦时，原子之间电荷转移情况的
示意图。这是由于A物质原子核束缚核外电子的本领弱导致的，则A物质将 （选填“带正
电”“带负电”或“不带电”）。
【答案】带正电
【详解】摩擦起电的实质是电荷的转移，由上表可知，A物质原子核束缚核外电子的本领弱，所以在摩擦
的过程中，A物质容易失去电子带正电荷，B物质容易得到电子带负电荷。

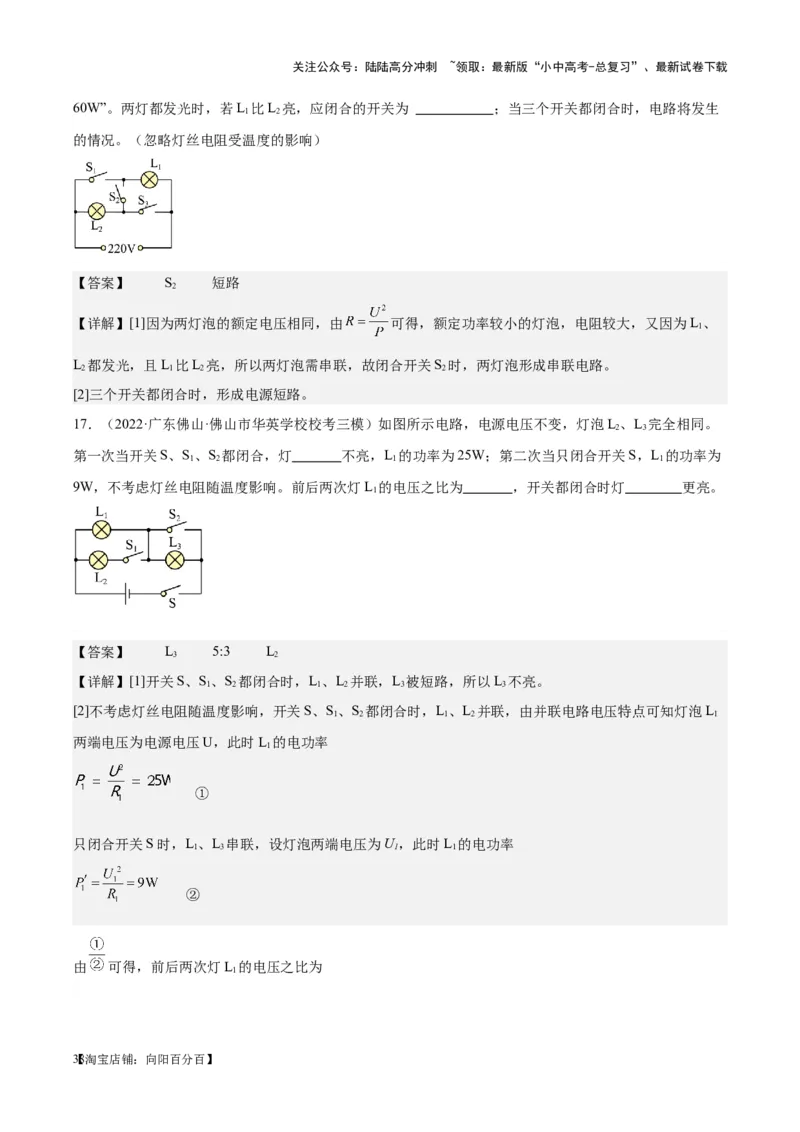

16．（2022·辽宁盘锦·统考二模）在如图所示的电路中，灯泡L、L 上分别标有“220V 15W”和“220V
1 2
【37淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
60W”。两灯都发光时，若L 比L 亮，应闭合的开关为 ；当三个开关都闭合时，电路将发生
1 2
的情况。（忽略灯丝电阻受温度的影响）
【答案】 S 短路
2
【详解】[1]因为两灯泡的额定电压相同，由 可得，额定功率较小的灯泡，电阻较大，又因为L、
1
L 都发光，且L 比L 亮，所以两灯泡需串联，故闭合开关S 时，两灯泡形成串联电路。
2 1 2 2
[2]三个开关都闭合时，形成电源短路。
17．（2022·广东佛山·佛山市华英学校校考三模）如图所示电路，电源电压不变，灯泡L、L 完全相同。
2 3
第一次当开关S、S、S 都闭合，灯 不亮，L 的功率为25W；第二次当只闭合开关S，L 的功率为
1 2 1 1
9W，不考虑灯丝电阻随温度影响。前后两次灯L 的电压之比为 ，开关都闭合时灯 更亮。
1
【答案】 L 5:3 L
3 2
【详解】[1]开关S、S、S 都闭合时，L、L 并联，L 被短路，所以L 不亮。
1 2 1 2 3 3
[2]不考虑灯丝电阻随温度影响，开关S、S、S 都闭合时，L、L 并联，由并联电路电压特点可知灯泡L
1 2 1 2 1
两端电压为电源电压U，此时L 的电功率
1
①
只闭合开关S时，L、L 串联，设灯泡两端电压为U，此时L 的电功率
1 3 1 1
②
由 可得，前后两次灯L 的电压之比为
1
【38淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
[3]只闭合开关S时，L、L 串联，由串联电路电压特点知
1 3
由串联电路的分压原理可知
由题意可知L、L 是完全相同，所以
2 3
即L 的电阻小于L 的电阻；开关都闭合时，L、L 并联，两灯泡的电压相同，L 的电阻小于L 的电阻，
2 1 1 2 2 1
由 可知，L 的实际功率较大，所以L 更亮。
2 2

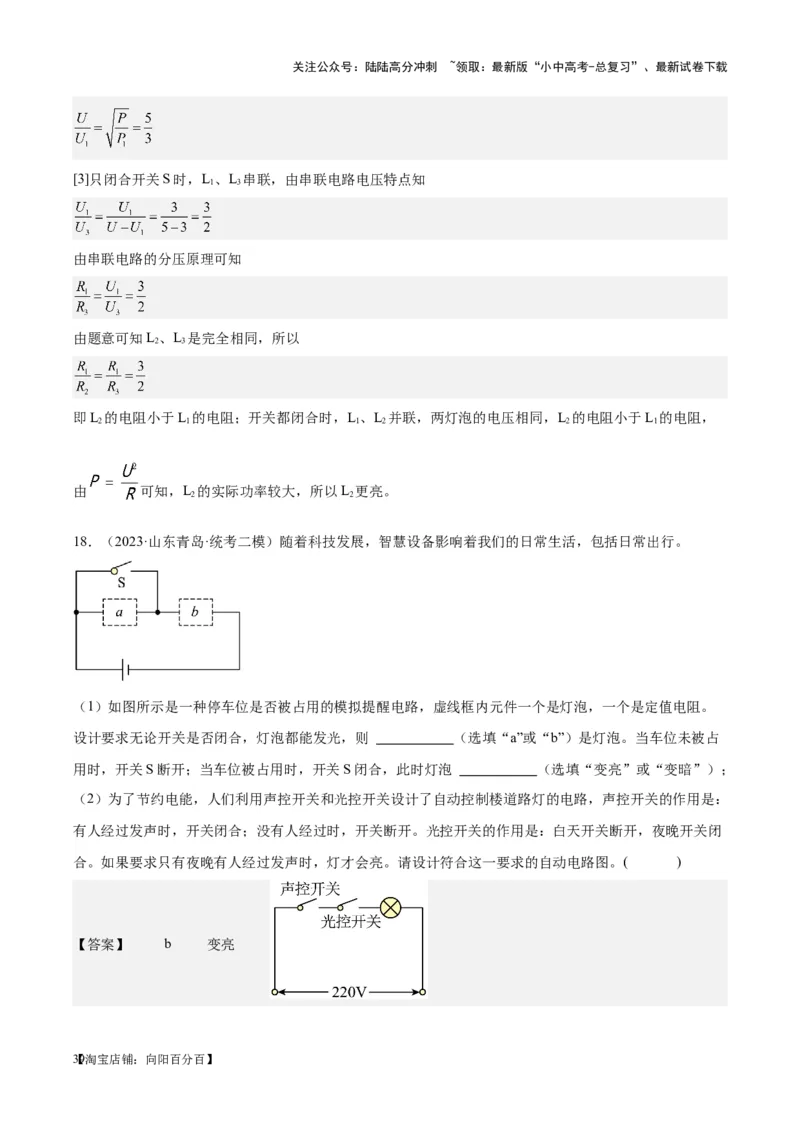

18．（2023·山东青岛·统考二模）随着科技发展，智慧设备影响着我们的日常生活，包括日常出行。
（1）如图所示是一种停车位是否被占用的模拟提醒电路，虚线框内元件一个是灯泡，一个是定值电阻。
设计要求无论开关是否闭合，灯泡都能发光，则 （选填“a”或“b”）是灯泡。当车位未被占
用时，开关S断开；当车位被占用时，开关S闭合，此时灯泡 （选填“变亮”或“变暗”）；
（2）为了节约电能，人们利用声控开关和光控开关设计了自动控制楼道路灯的电路，声控开关的作用是：
有人经过发声时，开关闭合；没有人经过时，开关断开。光控开关的作用是：白天开关断开，夜晚开关闭
合。如果要求只有夜晚有人经过发声时，灯才会亮。请设计符合这一要求的自动电路图。( )
【答案】 b 变亮
【39淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

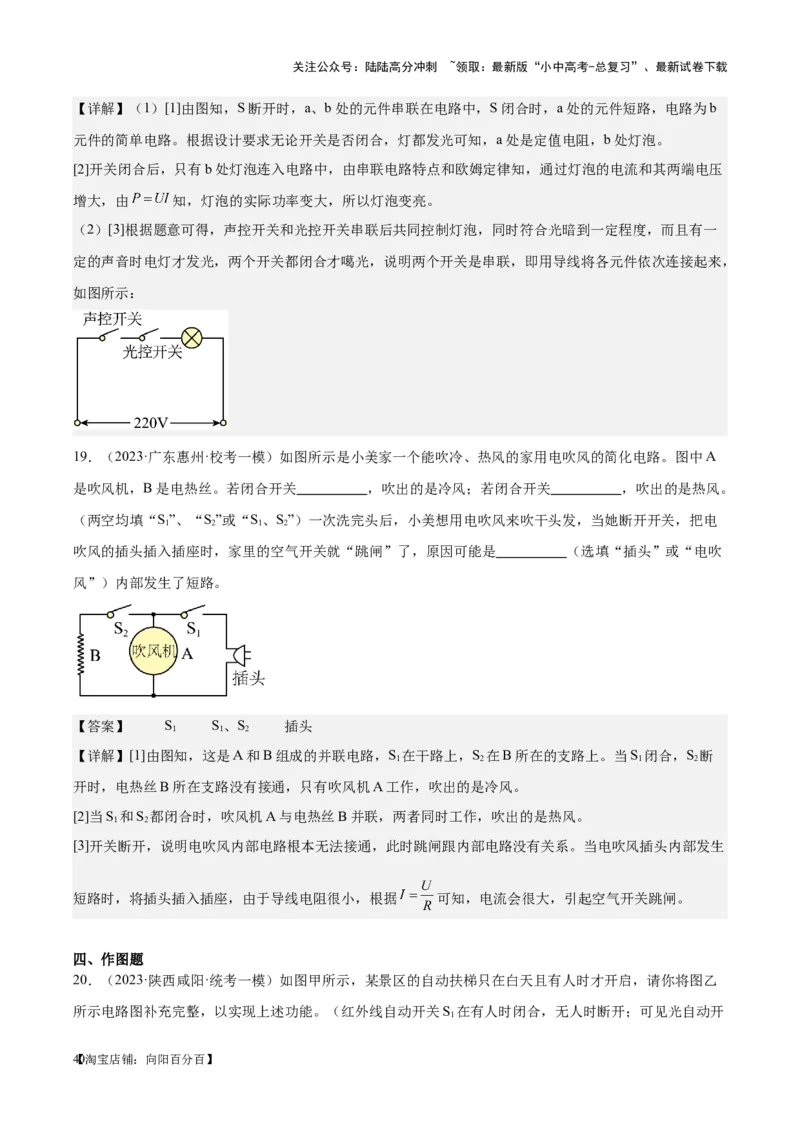

【详解】（1）[1]由图知，S断开时，a、b处的元件串联在电路中，S闭合时，a处的元件短路，电路为b
元件的简单电路。根据设计要求无论开关是否闭合，灯都发光可知，a处是定值电阻，b处灯泡。
[2]开关闭合后，只有b处灯泡连入电路中，由串联电路特点和欧姆定律知，通过灯泡的电流和其两端电压
增大，由 知，灯泡的实际功率变大，所以灯泡变亮。
（2）[3]根据题意可得，声控开关和光控开关串联后共同控制灯泡，同时符合光暗到一定程度，而且有一
定的声音时电灯才发光，两个开关都闭合才噶光，说明两个开关是串联，即用导线将各元件依次连接起来，
如图所示：
19．（2023·广东惠州·校考一模）如图所示是小美家一个能吹冷、热风的家用电吹风的简化电路。图中A
是吹风机，B是电热丝。若闭合开关 ，吹出的是冷风；若闭合开关 ，吹出的是热风。
（两空均填“S”、“S”或“S、S”）一次洗完头后，小美想用电吹风来吹干头发，当她断开开关，把电
1 2 1 2
吹风的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是 （选填“插头”或“电吹
风”）内部发生了短路。
【答案】 S S 、S 插头
1 1 2
【详解】[1]由图知，这是A和B组成的并联电路，S 在干路上，S 在B所在的支路上。当S 闭合，S 断
1 2 1 2
开时，电热丝B所在支路没有接通，只有吹风机A工作，吹出的是冷风。
[2]当S 和S 都闭合时，吹风机A与电热丝B并联，两者同时工作，吹出的是热风。
1 2
[3]开关断开，说明电吹风内部电路根本无法接通，此时跳闸跟内部电路没有关系。当电吹风插头内部发生
短路时，将插头插入插座，由于导线电阻很小，根据 可知，电流会很大，引起空气开关跳闸。
四、作图题

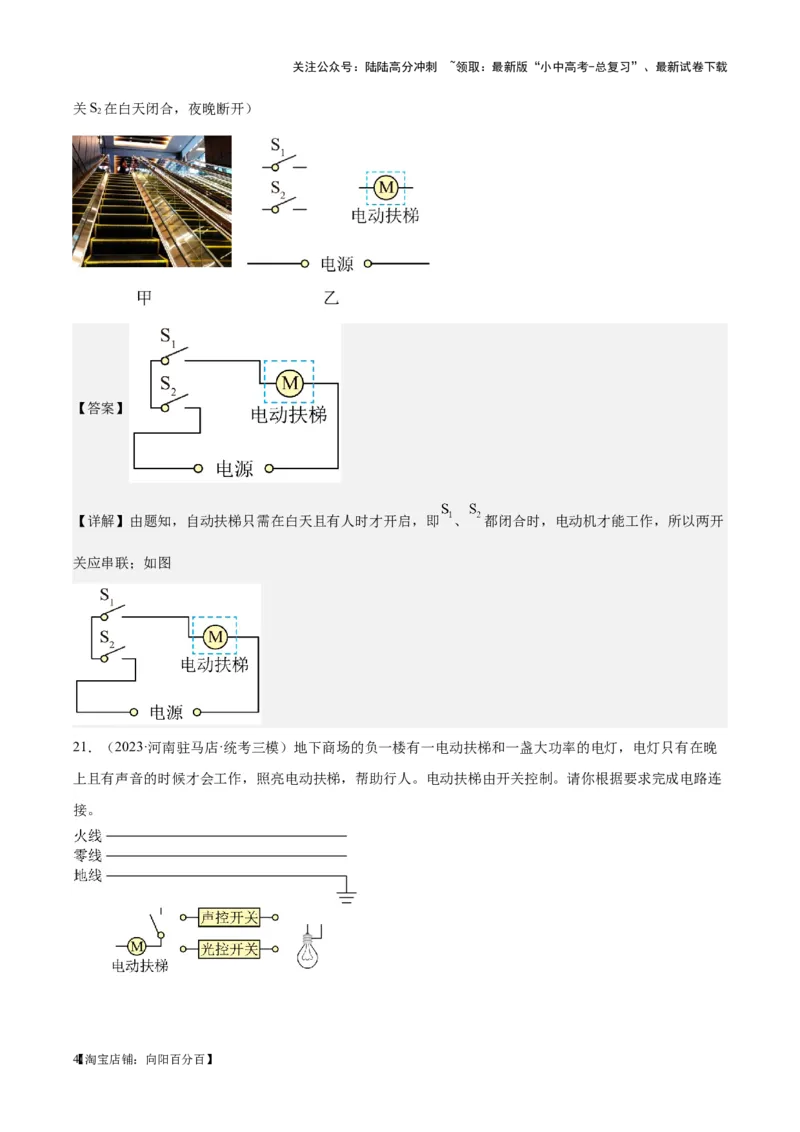

20．（2023·陕西咸阳·统考一模）如图甲所示，某景区的自动扶梯只在白天且有人时才开启，请你将图乙
所示电路图补充完整，以实现上述功能。（红外线自动开关S 在有人时闭合，无人时断开；可见光自动开
1
【40淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
关S 在白天闭合，夜晚断开）
2
【答案】
【详解】由题知，自动扶梯只需在白天且有人时才开启，即 、 都闭合时，电动机才能工作，所以两开
关应串联；如图

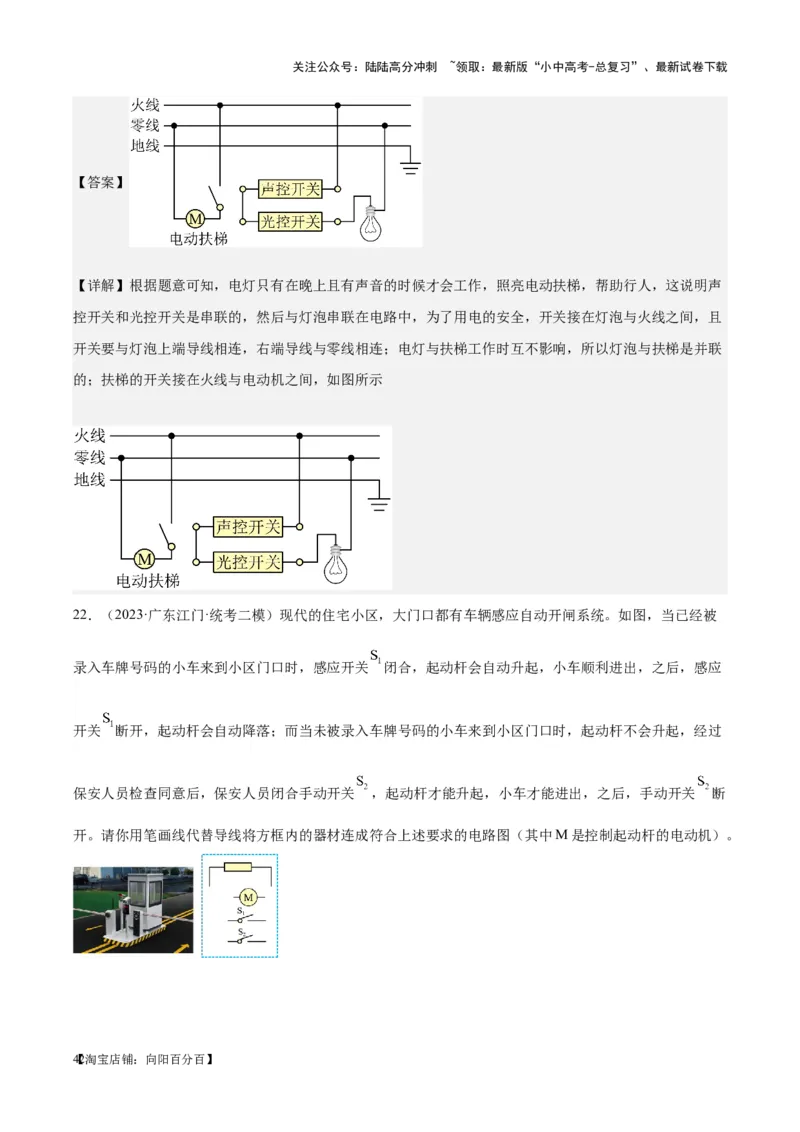

21．（2023·河南驻马店·统考三模）地下商场的负一楼有一电动扶梯和一盏大功率的电灯，电灯只有在晚
上且有声音的时候才会工作，照亮电动扶梯，帮助行人。电动扶梯由开关控制。请你根据要求完成电路连
接。
【41淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】
【详解】根据题意可知，电灯只有在晚上且有声音的时候才会工作，照亮电动扶梯，帮助行人，这说明声
控开关和光控开关是串联的，然后与灯泡串联在电路中，为了用电的安全，开关接在灯泡与火线之间，且
开关要与灯泡上端导线相连，右端导线与零线相连；电灯与扶梯工作时互不影响，所以灯泡与扶梯是并联
的；扶梯的开关接在火线与电动机之间，如图所示
22．（2023·广东江门·统考二模）现代的住宅小区，大门口都有车辆感应自动开闸系统。如图，当已经被
录入车牌号码的小车来到小区门口时，感应开关 闭合，起动杆会自动升起，小车顺利进出，之后，感应
开关 断开，起动杆会自动降落；而当未被录入车牌号码的小车来到小区门口时，起动杆不会升起，经过
保安人员检查同意后，保安人员闭合手动开关 ，起动杆才能升起，小车才能进出，之后，手动开关 断
开。请你用笔画线代替导线将方框内的器材连成符合上述要求的电路图（其中M是控制起动杆的电动机）。
【42淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

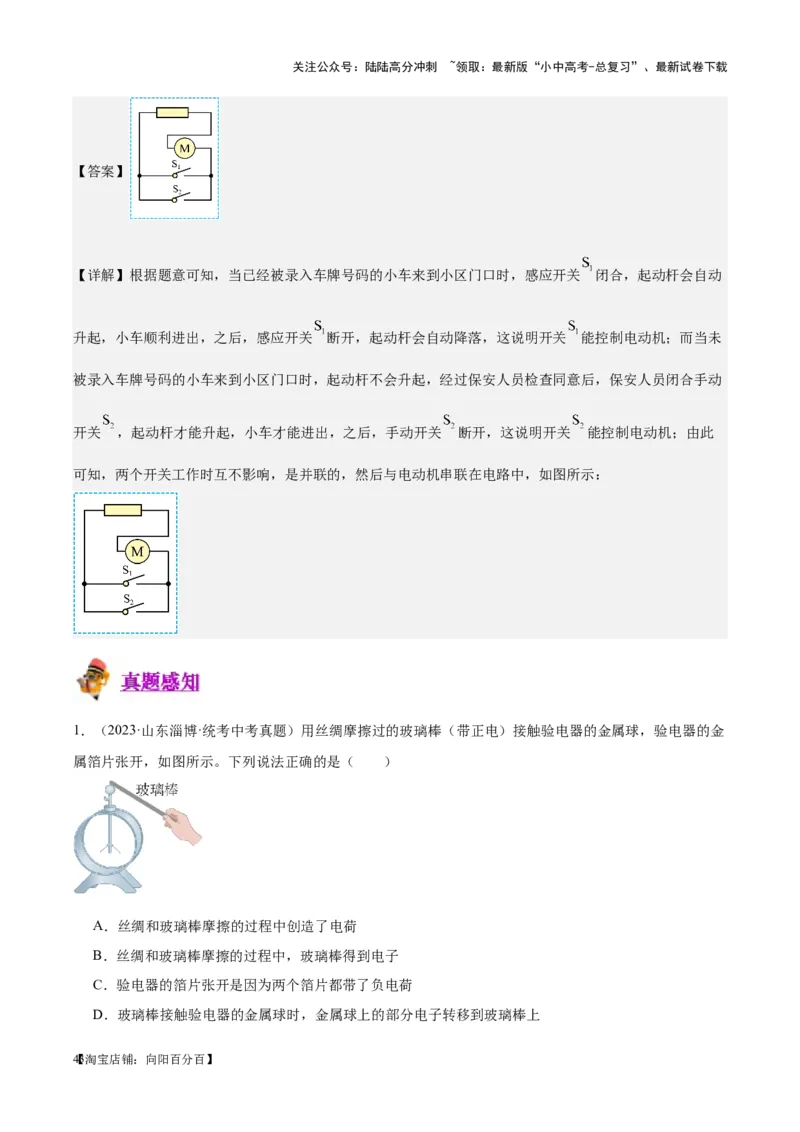

【答案】
【详解】根据题意可知，当已经被录入车牌号码的小车来到小区门口时，感应开关 闭合，起动杆会自动
升起，小车顺利进出，之后，感应开关 断开，起动杆会自动降落，这说明开关 能控制电动机；而当未
被录入车牌号码的小车来到小区门口时，起动杆不会升起，经过保安人员检查同意后，保安人员闭合手动
开关 ，起动杆才能升起，小车才能进出，之后，手动开关 断开，这说明开关 能控制电动机；由此
可知，两个开关工作时互不影响，是并联的，然后与电动机串联在电路中，如图所示：
1．（2023·山东淄博·统考中考真题）用丝绸摩擦过的玻璃棒（带正电）接触验电器的金属球，验电器的金
属箔片张开，如图所示。下列说法正确的是（ ）
A．丝绸和玻璃棒摩擦的过程中创造了电荷
B．丝绸和玻璃棒摩擦的过程中，玻璃棒得到电子
C．验电器的箔片张开是因为两个箔片都带了负电荷
D．玻璃棒接触验电器的金属球时，金属球上的部分电子转移到玻璃棒上
【43淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】D
【详解】AB．丝绸与玻璃棒摩擦时，丝绸对电子的束缚能力更强，所以玻璃棒失去了电子而带正电，丝绸
由于得到玻璃棒的电子，而带负电，所以摩擦摩擦起电过程是电子的转移过程，电荷没有消失，也没创造
出来，故AB错误；
CD．带正电的玻璃棒与验电器的金属球接触时，金属球和金属箔上的电子受到吸引向玻璃棒移动。金属箔
由于失去电子而带上了同种电荷：正电荷，而同种电荷相互排斥，于是箔片张开。故C错误，D正确。
故选D。
2．（2023·山东泰安·统考中考真题）如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指
针发生偏转。已知灯泡L、L 中只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）
1 2
A．可能是灯泡L 短路 B．可能是灯泡L 短路
1 2
C．可能是灯泡L 断路 D．一定是灯泡L 断路
1 2
【答案】B
【详解】A．若是灯泡L 短路，由电路图可知，此时电路中只有灯泡L 接入电路，电流表测电路中电流，
1 2
电压表V 与V 均测量电源电压，则三电表均有示数，故A错误；
1 2
B．若是灯泡L 短路，只有灯泡L 接入电路，此时电压表V 示数为零，电压表V 测电源电压，电流表测
2 1 2 1
电路中电流，此时只有两个电表的指针发生偏转，故B正确；
C．若是灯泡L 断路，此时电路处于断路状态，电流表示数为零，电压表V 测电源电压，电压表V 未接
1 1 2
入电路，无示数，此时只有一个电表的指针发生偏转，故C错误；
D．若是灯泡L 断路，此时电路处于断路状态，电流表无示数，电压表V 与V 均测量电源电压，此时两
2 1 2
电表有示数，但由B中分析可知，不是只有这一种情况，故D错误。
故选B。

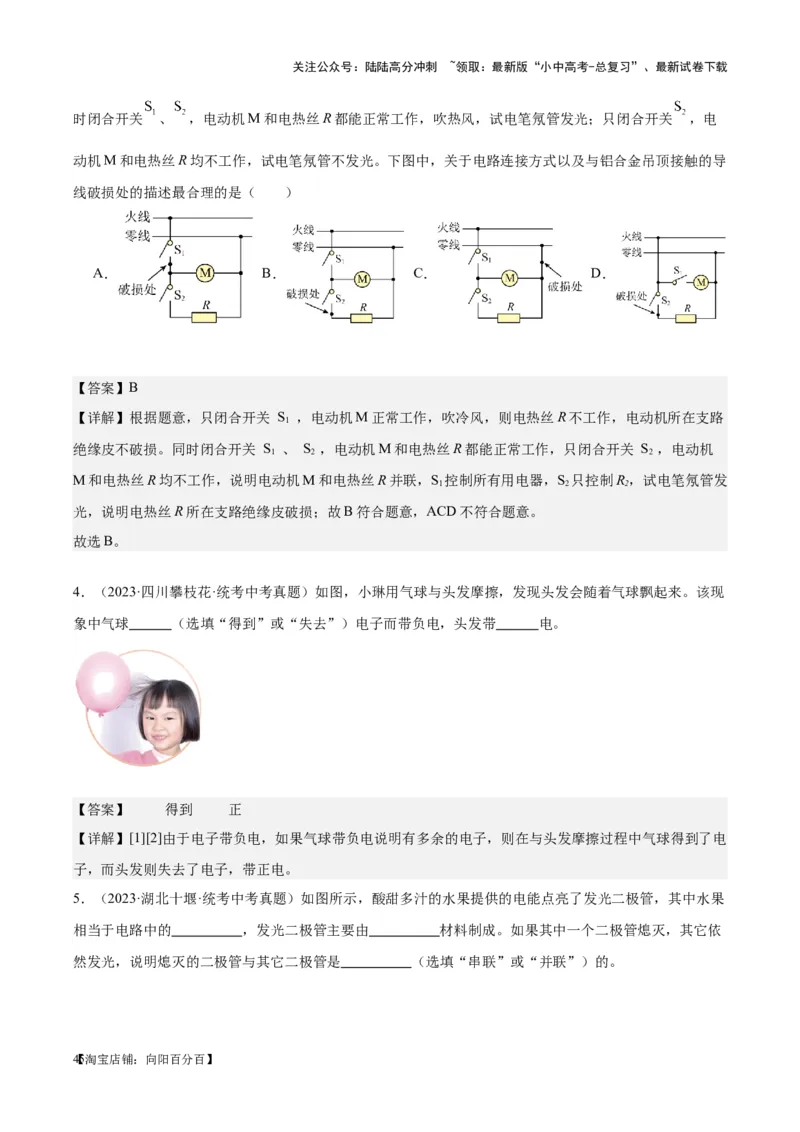

3．（2023·甘肃兰州·统考中考真题）小林家卫生间的铝合金吊顶因与导线绝缘皮破损处接触而漏电，维修
工人用试电笔接触吊顶检查时发现：只闭合开关 ，电动机M正常工作，吹冷风，试电笔氖管不发光；同
【44淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
时闭合开关 、 ，电动机M和电热丝R都能正常工作，吹热风，试电笔氖管发光；只闭合开关 ，电
动机M和电热丝R均不工作，试电笔氖管不发光。下图中，关于电路连接方式以及与铝合金吊顶接触的导
线破损处的描述最合理的是（ ）
A． B． C． D．
【答案】B
【详解】根据题意，只闭合开关 S ，电动机M正常工作，吹冷风，则电热丝R不工作，电动机所在支路
1
绝缘皮不破损。同时闭合开关 S 、 S ，电动机M和电热丝R都能正常工作，只闭合开关 S ，电动机
1 2 2
M和电热丝R均不工作，说明电动机M和电热丝R并联，S 控制所有用电器，S 只控制R，试电笔氖管发
1 2 2
光，说明电热丝R所在支路绝缘皮破损；故B符合题意，ACD不符合题意。
故选B。
4．（2023·四川攀枝花·统考中考真题）如图，小琳用气球与头发摩擦，发现头发会随着气球飘起来。该现
象中气球 （选填“得到”或“失去”）电子而带负电，头发带 电。
【答案】 得到 正
【详解】[1][2]由于电子带负电，如果气球带负电说明有多余的电子，则在与头发摩擦过程中气球得到了电
子，而头发则失去了电子，带正电。

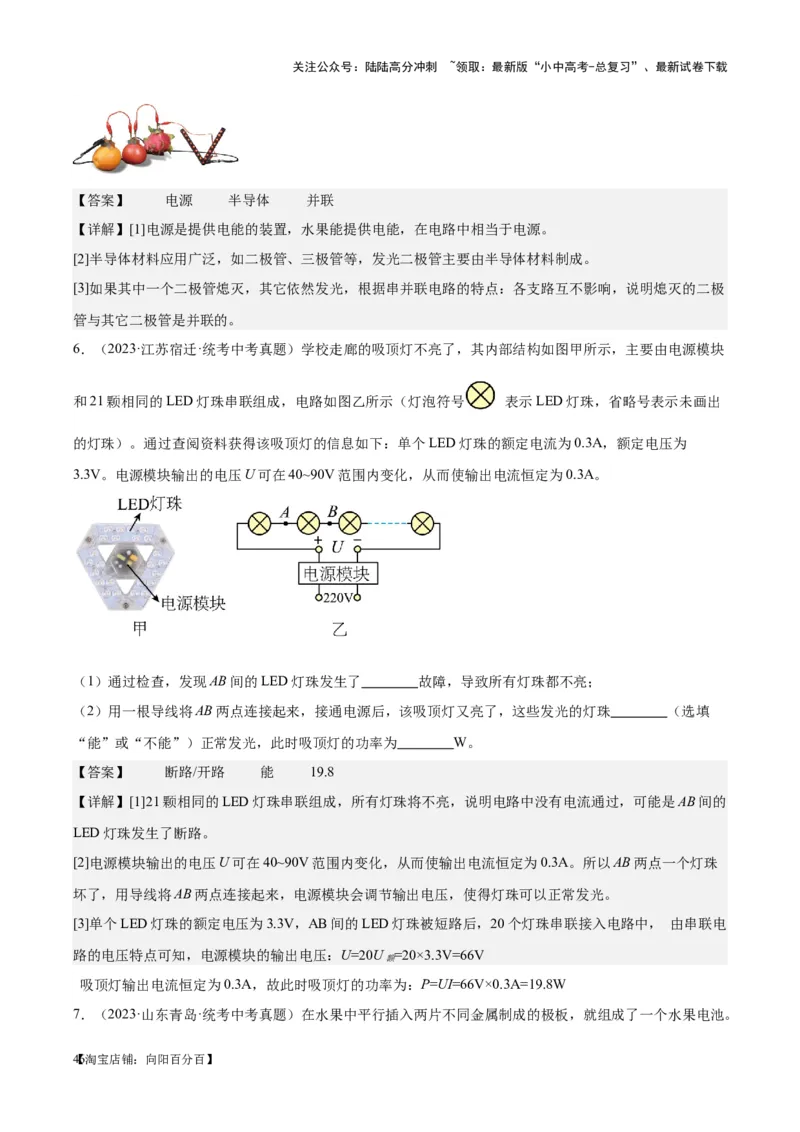

5．（2023·湖北十堰·统考中考真题）如图所示，酸甜多汁的水果提供的电能点亮了发光二极管，其中水果
相当于电路中的 ，发光二极管主要由 材料制成。如果其中一个二极管熄灭，其它依
然发光，说明熄灭的二极管与其它二极管是 （选填“串联”或“并联”）的。
【45淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 电源 半导体 并联
【详解】[1]电源是提供电能的装置，水果能提供电能，在电路中相当于电源。
[2]半导体材料应用广泛，如二极管、三极管等，发光二极管主要由半导体材料制成。
[3]如果其中一个二极管熄灭，其它依然发光，根据串并联电路的特点：各支路互不影响，说明熄灭的二极
管与其它二极管是并联的。
6．（2023·江苏宿迁·统考中考真题）学校走廊的吸顶灯不亮了，其内部结构如图甲所示，主要由电源模块
和21颗相同的LED灯珠串联组成，电路如图乙所示（灯泡符号 表示LED灯珠，省略号表示未画出
的灯珠）。通过查阅资料获得该吸顶灯的信息如下：单个LED灯珠的额定电流为0.3A，额定电压为
3.3V。电源模块输出的电压U可在40~90V范围内变化，从而使输出电流恒定为0.3A。
（1）通过检查，发现AB间的LED灯珠发生了 故障，导致所有灯珠都不亮；
（2）用一根导线将AB两点连接起来，接通电源后，该吸顶灯又亮了，这些发光的灯珠 （选填
“能”或“不能”）正常发光，此时吸顶灯的功率为 W。
【答案】 断路/开路 能 19.8
【详解】[1]21颗相同的LED灯珠串联组成，所有灯珠将不亮，说明电路中没有电流通过，可能是AB间的
LED灯珠发生了断路。
[2]电源模块输出的电压U可在40~90V范围内变化，从而使输出电流恒定为0.3A。所以AB两点一个灯珠
坏了，用导线将AB两点连接起来，电源模块会调节输出电压，使得灯珠可以正常发光。
[3]单个LED灯珠的额定电压为3.3V，AB间的LED灯珠被短路后，20个灯珠串联接入电路中， 由串联电
路的电压特点可知，电源模块的输出电压：U=20U =20×3.3V=66V
额
吸顶灯输出电流恒定为0.3A，故此时吸顶灯的功率为：P=UI=66V×0.3A=19.8W

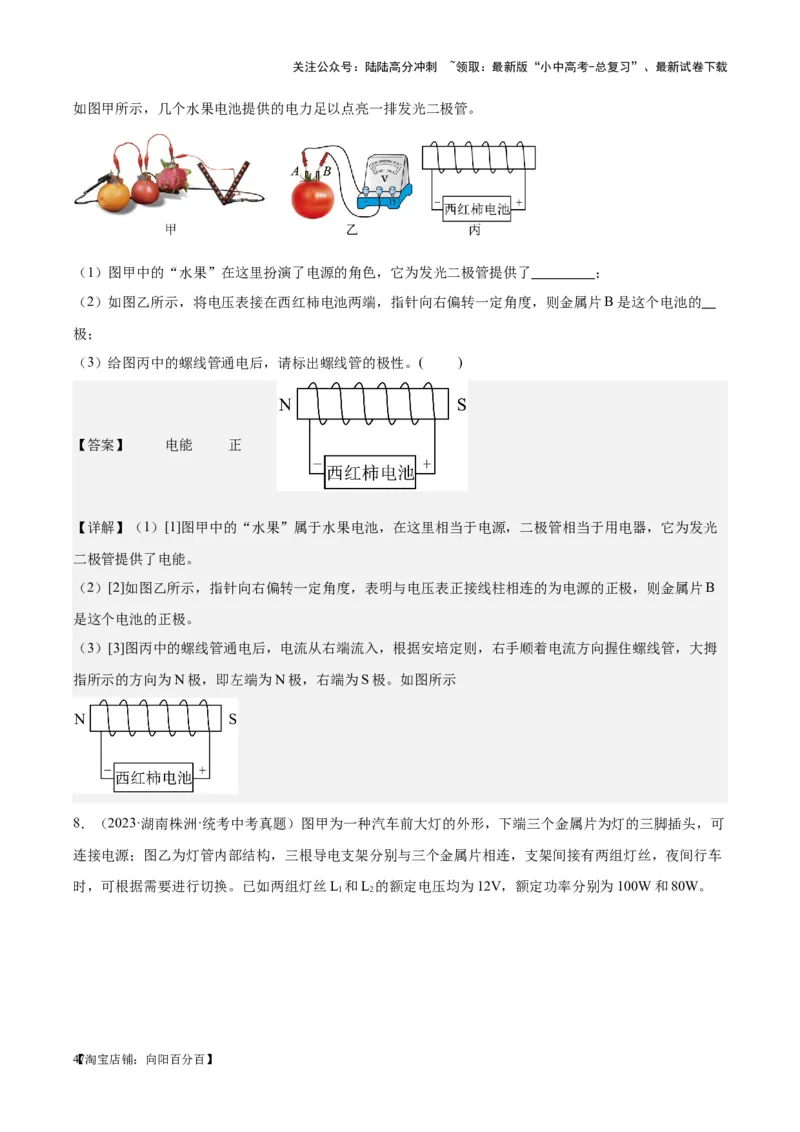

7．（2023·山东青岛·统考中考真题）在水果中平行插入两片不同金属制成的极板，就组成了一个水果电池。
【46淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
如图甲所示，几个水果电池提供的电力足以点亮一排发光二极管。
（1）图甲中的“水果”在这里扮演了电源的角色，它为发光二极管提供了 ；
（2）如图乙所示，将电压表接在西红柿电池两端，指针向右偏转一定角度，则金属片B是这个电池的
极；
（3）给图丙中的螺线管通电后，请标出螺线管的极性。( )
【答案】 电能 正
【详解】（1）[1]图甲中的“水果”属于水果电池，在这里相当于电源，二极管相当于用电器，它为发光
二极管提供了电能。
（2）[2]如图乙所示，指针向右偏转一定角度，表明与电压表正接线柱相连的为电源的正极，则金属片B
是这个电池的正极。
（3）[3]图丙中的螺线管通电后，电流从右端流入，根据安培定则，右手顺着电流方向握住螺线管，大拇
指所示的方向为N极，即左端为N极，右端为S极。如图所示

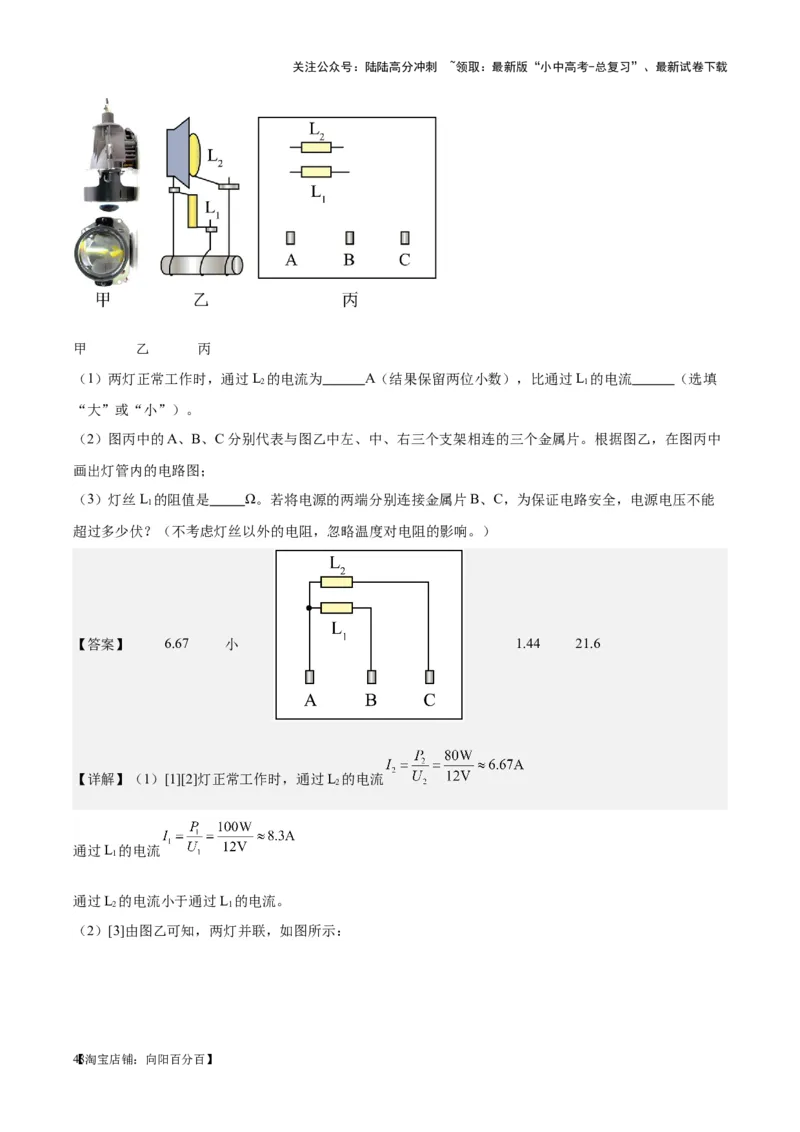

8．（2023·湖南株洲·统考中考真题）图甲为一种汽车前大灯的外形，下端三个金属片为灯的三脚插头，可
连接电源；图乙为灯管内部结构，三根导电支架分别与三个金属片相连，支架间接有两组灯丝，夜间行车
时，可根据需要进行切换。已如两组灯丝L 和L 的额定电压均为12V，额定功率分别为100W和80W。
1 2
【47淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
甲 乙 丙
（1）两灯正常工作时，通过L 的电流为 A（结果保留两位小数），比通过L 的电流 （选填
2 1
“大”或“小”）。
（2）图丙中的A、B、C分别代表与图乙中左、中、右三个支架相连的三个金属片。根据图乙，在图丙中
画出灯管内的电路图；
（3）灯丝L 的阻值是 Ω。若将电源的两端分别连接金属片B、C，为保证电路安全，电源电压不能
1
超过多少伏？（不考虑灯丝以外的电阻，忽略温度对电阻的影响。）
【答案】 6.67 小 1.44 21.6
【详解】（1）[1][2]灯正常工作时，通过L 的电流
2
通过L 的电流
1
通过L 的电流小于通过L 的电流。
2 1
（2）[3]由图乙可知，两灯并联，如图所示：
【48淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

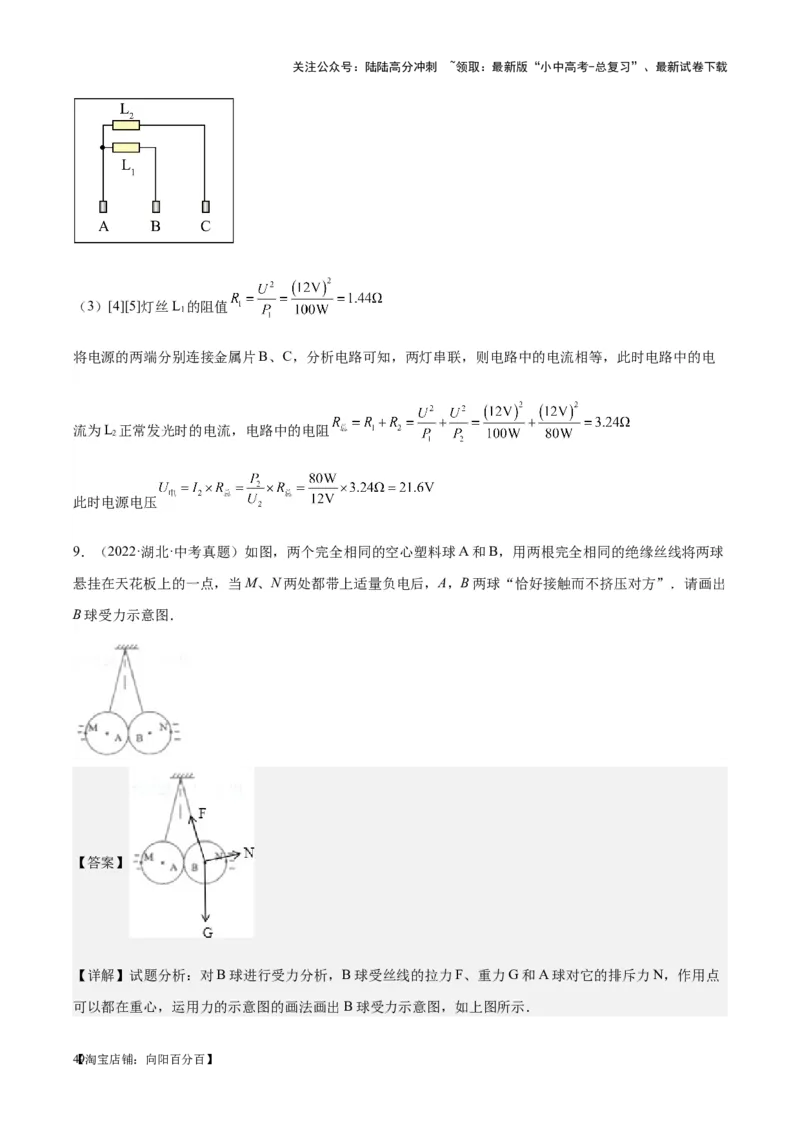

（3）[4][5]灯丝L 的阻值
1
将电源的两端分别连接金属片B、C，分析电路可知，两灯串联，则电路中的电流相等，此时电路中的电
流为L 正常发光时的电流，电路中的电阻
2
此时电源电压
9．（2022·湖北·中考真题）如图，两个完全相同的空心塑料球A和B，用两根完全相同的绝缘丝线将两球
悬挂在天花板上的一点，当M、N两处都带上适量负电后，A，B两球“恰好接触而不挤压对方”．请画出
B球受力示意图．
【答案】
【详解】试题分析：对B球进行受力分析，B球受丝线的拉力F、重力G和A球对它的排斥力N，作用点
可以都在重心，运用力的示意图的画法画出B球受力示意图，如上图所示．
【49淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【考点定位】力的示意图；电荷间的相互作用
10．（2023·江苏常州·统考中考真题）京杭大运河上的古桥——拱宸桥两侧，安装了全国首个水上红绿灯，
实现同一时间段内仅让船舶单向通过桥洞。图中电源电压恒为 ，四盏灯的额定电压均为 ，开关S中
央的金属片自动与触点1、2、1、2……接触。请以笔画线代替导线完成电路连接。
【答案】
【详解】水上红绿灯让船舶单向通过桥洞，即左侧红灯亮时，右侧绿灯亮，右侧船可通行，且这一对红绿
灯应并联，反之，使用单刀双掷开关进行左右通行转换，如下图所示：
【50淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

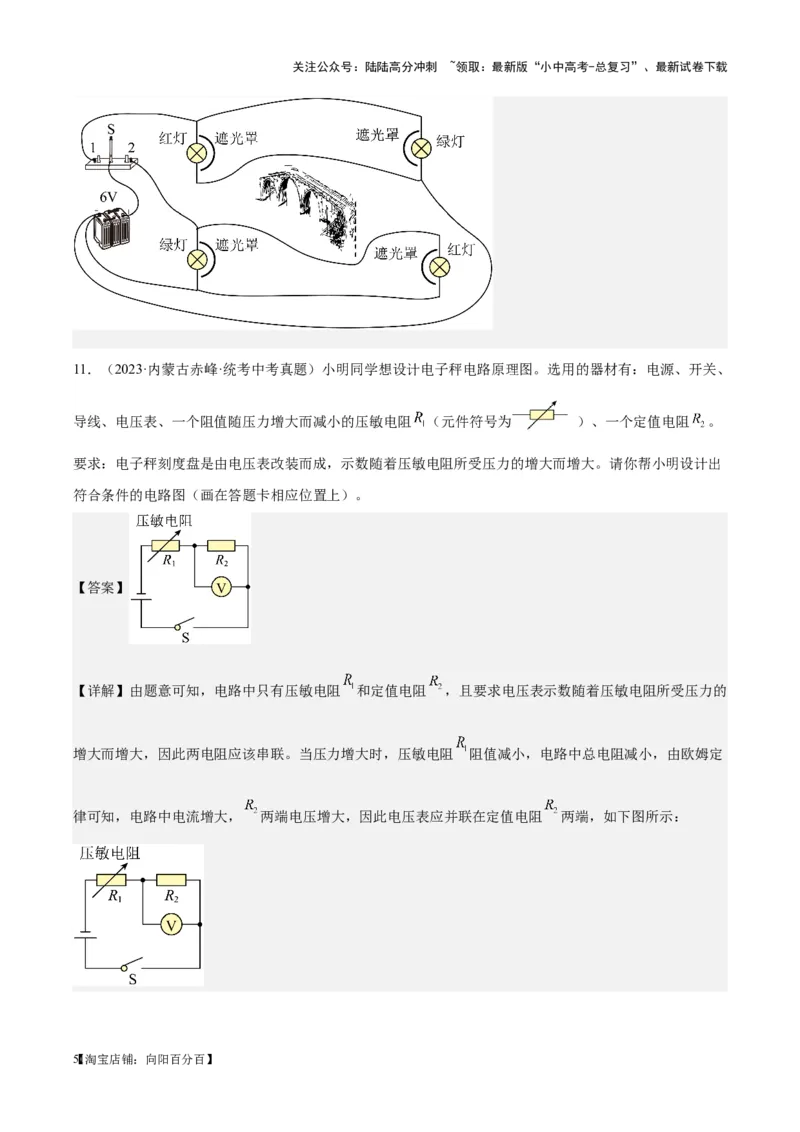

11．（2023·内蒙古赤峰·统考中考真题）小明同学想设计电子秤电路原理图。选用的器材有：电源、开关、
导线、电压表、一个阻值随压力增大而减小的压敏电阻 （元件符号为 ）、一个定值电阻 。
要求：电子秤刻度盘是由电压表改装而成，示数随着压敏电阻所受压力的增大而增大。请你帮小明设计出
符合条件的电路图（画在答题卡相应位置上）。
【答案】
【详解】由题意可知，电路中只有压敏电阻 和定值电阻 ，且要求电压表示数随着压敏电阻所受压力的
增大而增大，因此两电阻应该串联。当压力增大时，压敏电阻 阻值减小，电路中总电阻减小，由欧姆定
律可知，电路中电流增大， 两端电压增大，因此电压表应并联在定值电阻 两端，如下图所示：
【51淘宝店铺：向阳百分百】
