专题 21 电流、电压和电阻（解析版）
【内容播报】
特别说明：典例是2023年的中考真题，即时检测是最新的全国各地的模拟题，好题冲关是
2022年的期末考试题和2023年的模拟考试题和2023年的中考真题中经过多次筛选。知识点
以挖空的形式设计，便于学生提前预习，考点通过方法总结，知识加工，便于学生理解和记
忆，好题冲关分层设计，针对于不同的学生。

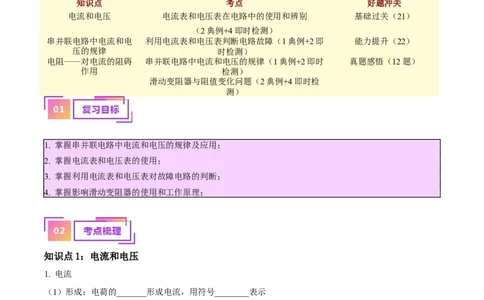

知识点 考点 好题冲关
电流和电压 电流表和电压表在电路中的使用和辨别 基础过关（21）
（2典例+4即时检测）
串并联电路中电流和电 利用电流表和电压表判断电路故障（1典例+2即 能力提升（22）
压的规律 时检测）
电阻——对电流的阻碍 串并联电路中电流和电压的规律（1典例+2即时 真题感悟（12题）
作用 检测）
滑动变阻器与阻值变化问题（2典例+4即时检
测）
1. 掌握串并联电路中电流和电压的规律及应用；
2. 掌握电流表和电压表的使用；
3. 掌握利用电流表和电压表对故障电路的判断；
4. 掌握影响滑动变阻器的使用和工作原理；
知识点1：电流和电压
1. 电流
（1）形成：电荷的_______形成电流，用符号________表示
（2）方向：人们规定，___________定向移动的方向为电流的方向
（3）含义：表示电流__________
（4）单位：________，符号______；1 A= _____mA=_____μA
【提示】
（1）负电荷定向移动形成电流时，其移动方向与电流方向相反.
（2）在电源外部，电流从电源正极流向负极；在电源内部，电流从电源负极流向正极.
2．电压——形成电流的原因
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）作用：使电路中形成__________
（2）单位：伏特，符号V;1 kV=_______ V,1 V= _______mV
（3）常见值：家庭电路电压_____V，一节干电池电压_____V，对人体安全电压_____V
3. 电流表和电压表
符号 量程和分度值 连接方式 等效识图技巧 读数方法
0~0.6 A 0~3 A
电 ___联 （1）根据电表接线确定所选用的
流 看作______
表 _ ___A ____A
_______；
（2）根据电表所选用的量程确定
电 0~3 V 0~15 V _______；
压 ____联 看作______
__ （3）根据指针偏转的格数确定示数
表 ____V ____V

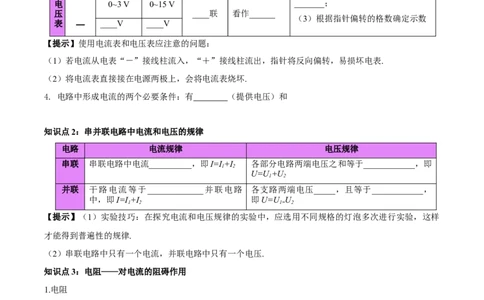

【提示】使用电流表和电压表应注意的问题：
（1）若电流从电表“－”接线柱流入，“＋”接线柱流出，指针将反向偏转，易损坏电表.
（2）将电流表直接接在电源两极上，会将电流表烧坏.
4. 电路中形成电流的两个必要条件：有 （提供电压）和
知识点2：串并联电路中电流和电压的规律
电路 电流规律 电压规律
串联 串联电路中电流__________，即I=I +I 各部分电路两端电压之和等于____________，即
1 2
U=U +U
1 2
并联 干路电流等于_____________并联电路 各支路两端电压_____，且等于____________，
中，即I=I +I 即U=U U
1 2 1= 2
【提示】（1）实验技巧：在探究电流和电压规律的实验中，应选用不同规格的灯泡多次进行实验，这样
才能得到普遍性的规律.
（2）串联电路中只有一个电流，并联电路中只有一个电压.
知识点3：电阻——对电流的阻碍作用
1.电阻
（1）定义：导体对_______ 阻碍作用的大小，用字母_______表示
（2）单位：欧姆，符号Ω；1 MΩ= ________Ω,1 kΩ= ________Ω
（3）影响因素：导体_______、______、横截面积和温度
（4）规律：
导体的材料一定时，长度越长，电阻越______；横截面积越小，电阻越______
对于金属，温度越高，电阻越______；对于非金属，电阻随着温度的升高而减小。一般情况下，不考
虑温度对电阻的影响
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【提示】
导体电阻的大小由自身的材料、长度、横截面积和温度决定，与是否接入电路、外加电压及通过电流
的大小等外界因素无关.

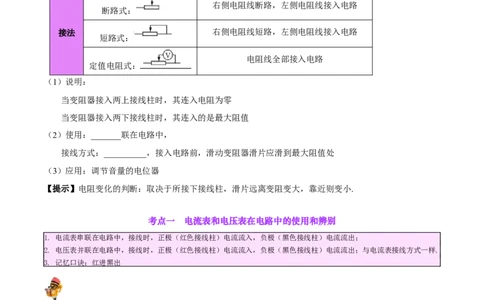

2．滑动变阻器
原理 通过改变连入电路中电阻线的_________来改变连入电路中的电阻
结构 电路
图示 符号
右侧电阻线断路，左侧电阻线接入电路
断路式：
接法 右侧电阻线短路，左侧电阻线接入电路
短路式：
电阻线全部接入电路
定值电阻式：
（1）说明：
当变阻器接入两上接线柱时，其连入电阻为零
当变阻器接入两下接线柱时，其连入的是最大阻值
（2）使用：_______联在电路中，
接线方式：__________，接入电路前，滑动变阻器滑片应滑到最大阻值处
（3）应用：调节音量的电位器
【提示】电阻变化的判断：取决于所接下接线柱，滑片远离变阻变大，靠近则变小.
考点一 电流表和电压表在电路中的使用和辨别
1. 电流表串联在电路中，接线时，正极（红色接线柱）电流流入，负极（黑色接线柱）电流流出；
2. 电压表并联在电路中，接线时，正极（红色接线柱）电流流入，负极（黑色接线柱）电流流出；与电流表接线方式一样.
3. 记忆口诀：红进黑出
【典例1】（2023·山东济南·统考中考真题）如图所示的实物电路由电源、开关S、两个小灯泡L、L 和甲、
1 2
乙、丙三个电表（电流表或电压表）组成。闭合开关S后，两个小灯泡L、L 均能发光。下列关于甲、乙、
1 2
丙三个电表的判断，正确的是（ ）
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．甲是电压表，乙、丙是电流表 B．乙是电压表，甲、丙是电流表
C．甲是电流表，乙、丙是电压表 D．丙是电流表，甲、乙是电压表

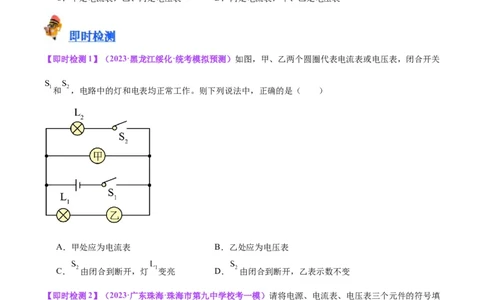

【即时检测1】（2023·黑龙江绥化·统考模拟预测）如图，甲、乙两个圆圈代表电流表或电压表，闭合开关
和 ，电路中的灯和电表均正常工作。则下列说法中，正确的是（ ）
A．甲处应为电流表 B．乙处应为电压表
C． 由闭合到断开，灯 变亮 D． 由闭合到断开，乙表示数不变
【即时检测2】（2023·广东珠海·珠海市第九中学校考一模）请将电源、电流表、电压表三个元件的符号填
入题图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，电流方向如图所示，电压表测变阻器
两端电压。
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【典例2】（2023·湖南怀化·统考中考真题）下列图中能够直接测出灯L 电流的电路是（ ）
1
A． B．
C． D．
【即时检测1】（2022·黑龙江牡丹江·统考一模）如图所示的电路，闭合开关，下列说法正确的是（ ）
A．灯泡L 和L 串联 B．开关只控制灯L 的亮灭
1 2 2
C．通过灯泡L 的电流方向是从a到bD．电流表只测量通过灯泡L 的电流
2 1
【即时检测2】（2022·内蒙古兴安盟·统考二模）小明利用如图所示电路测量未知电阻，闭合开关后，电流
表指针反向偏转，原因是 ；正确连接电路后，移动滑动变阻器滑片，多次测量求R 的目的是 。
x
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
考点二 利用电流表和电压表判断电路故障
初中阶段的电路故障一般可以概括为断路、短路两种。分析和判断电路故障的一般思路是先判断故障
原因是断路还是短路，然后再判断判断故障位置。常见故障见下表：
现象 分析 故障
电流表有示 电流表有示数，表明电路是通 电压表损坏
数而电压表 路；电压表无示数，表明无电 电压表接触不良
无示数 流通过电压表 与电压表并联的用电器短路
电压表有示数，表明电路中有 电流表短路
电压表有示
电流流过电压表；电流表无示 与电压表并联的用电器断路，此时电流表与电压表串联
数，而电流
数，表明没有或几乎没有电流 （电压表内阻很大），电路中的电流太小，致使电流表无
表无示数
流过电流表 明显示数，但电压表示数几乎等于电源电压
两表均无示 两表同时短路
无电流通过两电表
数 与电压表并联的用电器之外的部分断路
灯丝被烧断
灯泡不亮 无电流通过小灯泡 灯泡被短路
灯泡接线柱到电源两极间的电路中某处出现断路
【典例3】（2023·内蒙古呼和浩特·统考中考真题）如图为某实验小组设计的电路，电源电压保持不变。闭
合开关后电路正常工作，一段时间后，发现只有一只电表示数变大，经排查，故障只发生在电阻R或灯L
上，则以下分析正确的是（ ）
A．一定是灯L短路 B．可能是灯L断路
C．可能是电阻R短路 D．可能是电阻R断路
【即时检测1】（2022·江苏连云港·统考二模）如图所示是某同学做实验时的电路图，闭合开关S后，发现
电流表、电压表都无示数，若电路中只有一处故障，且只发生在R 或R 上，则出现这种故障的原因是（
1 2
）
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．电阻R 短路 B．电阻R 断路 C．电阻R 短路 D．电阻R 断路
2 2 1 1
【即时检测2】（2023·山东烟台·统考模拟预测）小明参加全国青少年创新大赛，运用电学知识设计了一个
电子身高测量仪，如图所示，当被测身高增加时，下列说法最合理的是（ ）
A．应将电流表作为测量仪表，因为身高增加，电流表示数增大
B．应将电压表作为测量仪表，因为身高增加，电压表示数增大
C．应将电流表作为测量仪表，因为身高增加，电流表示数增大且新标度的表盘刻度均匀
D．应将电压表作为测量仪表，因为身高增加，电压表示数增大且新标度的表盘刻度均匀
考点三 串并联电路中电流和电压的规律
串联电路 并联电路
电路图
电流关系
电压关系

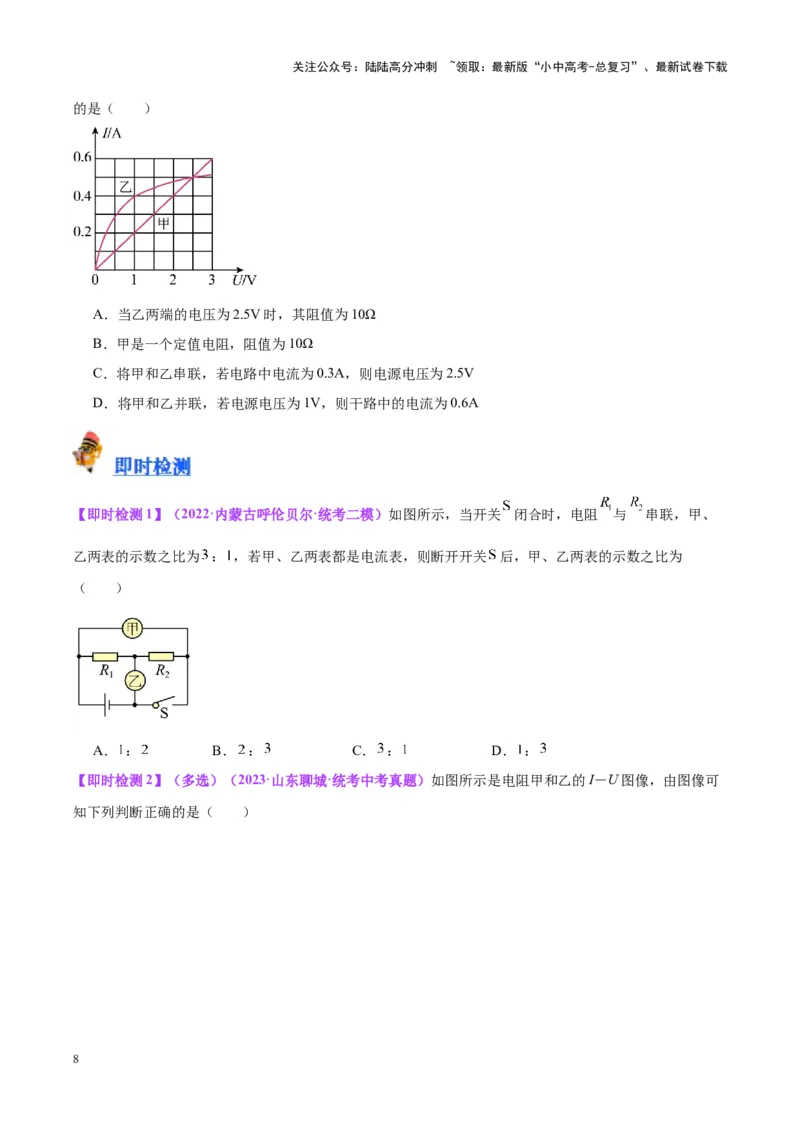

【典例4】（2023·广西贺州·统考一模）如图所示是电阻甲和乙的I-U图像，下列选项对图像信息判断正确
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
的是（ ）
A．当乙两端的电压为2.5V时，其阻值为10Ω
B．甲是一个定值电阻，阻值为10Ω
C．将甲和乙串联，若电路中电流为0.3A，则电源电压为2.5V
D．将甲和乙并联，若电源电压为1V，则干路中的电流为0.6A
【即时检测1】（2022·内蒙古呼伦贝尔·统考二模）如图所示，当开关 闭合时，电阻 与 串联，甲、
乙两表的示数之比为 ： ，若甲、乙两表都是电流表，则断开开关 后，甲、乙两表的示数之比为
（ ）
A． ： B． ： C． ： D． ：

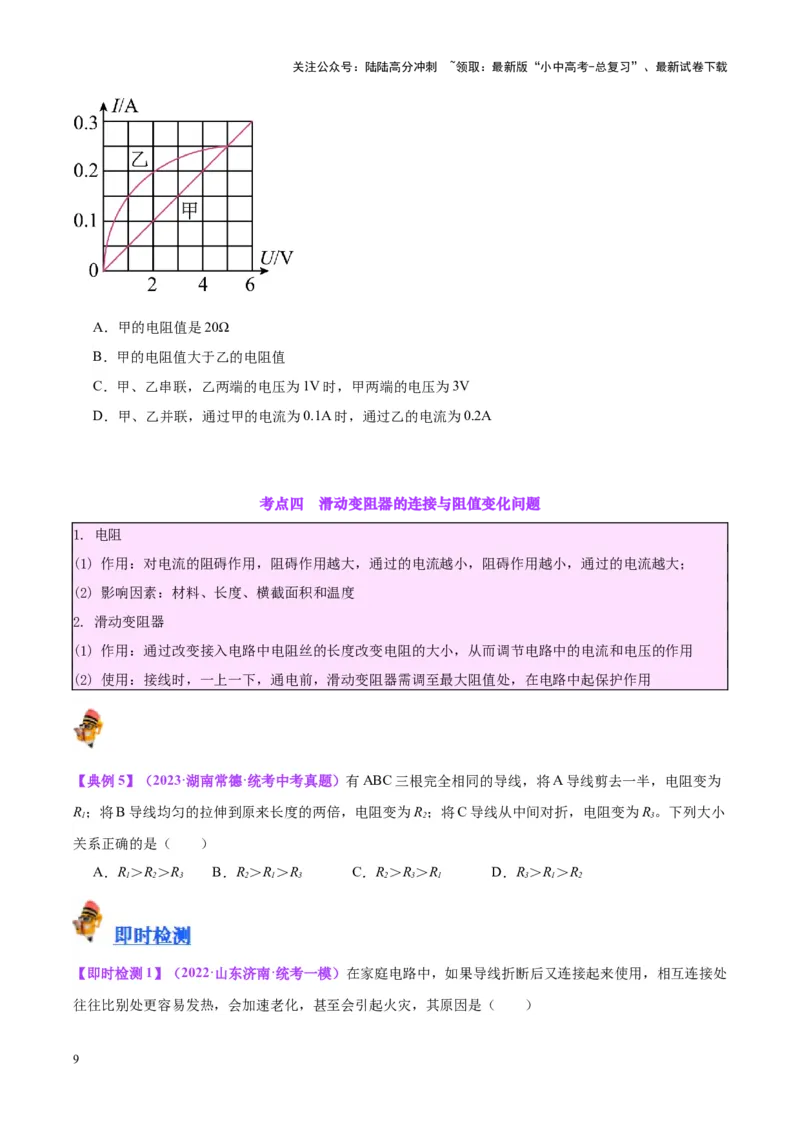

【即时检测2】（多选）（2023·山东聊城·统考中考真题）如图所示是电阻甲和乙的I－U图像，由图像可
知下列判断正确的是（ ）
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．甲的电阻值是20Ω
B．甲的电阻值大于乙的电阻值
C．甲、乙串联，乙两端的电压为1V时，甲两端的电压为3V
D．甲、乙并联，通过甲的电流为0.1A时，通过乙的电流为0.2A
考点四 滑动变阻器的连接与阻值变化问题
1. 电阻
(1) 作用：对电流的阻碍作用，阻碍作用越大，通过的电流越小，阻碍作用越小，通过的电流越大；
(2) 影响因素：材料、长度、横截面积和温度
2. 滑动变阻器
(1) 作用：通过改变接入电路中电阻丝的长度改变电阻的大小，从而调节电路中的电流和电压的作用
(2) 使用：接线时，一上一下，通电前，滑动变阻器需调至最大阻值处，在电路中起保护作用
【典例5】（2023·湖南常德·统考中考真题）有ABC三根完全相同的导线，将A导线剪去一半，电阻变为
R；将B导线均匀的拉伸到原来长度的两倍，电阻变为R；将C导线从中间对折，电阻变为R。下列大小
1 2 3
关系正确的是（ ）
A．R＞R＞R B．R＞R＞R C．R＞R＞R D．R＞R＞R
1 2 3 2 1 3 2 3 1 3 1 2
【即时检测1】（2022·山东济南·统考一模）在家庭电路中，如果导线折断后又连接起来使用，相互连接处
往往比别处更容易发热，会加速老化，甚至会引起火灾，其原因是（ ）
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．连接处电流大 B．连接处电阻小
C．连接处电阻大 D．连接处电压小

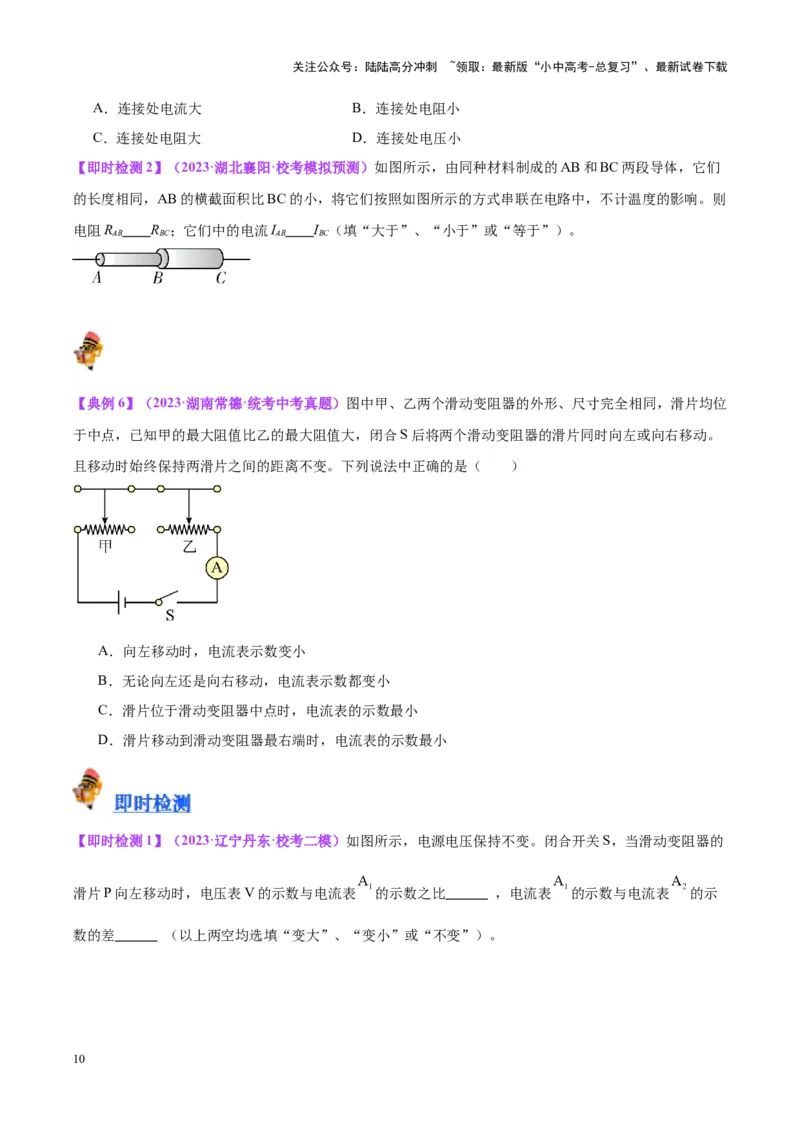

【即时检测2】（2023·湖北襄阳·校考模拟预测）如图所示，由同种材料制成的AB和BC两段导体，它们
的长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联在电路中，不计温度的影响。则
电阻R R ；它们中的电流I I （填“大于”、“小于”或“等于”）。
AB BC AB BC
【典例6】（2023·湖南常德·统考中考真题）图中甲、乙两个滑动变阻器的外形、尺寸完全相同，滑片均位
于中点，已知甲的最大阻值比乙的最大阻值大，闭合S后将两个滑动变阻器的滑片同时向左或向右移动。
且移动时始终保持两滑片之间的距离不变。下列说法中正确的是（ ）
A．向左移动时，电流表示数变小
B．无论向左还是向右移动，电流表示数都变小
C．滑片位于滑动变阻器中点时，电流表的示数最小
D．滑片移动到滑动变阻器最右端时，电流表的示数最小
【即时检测1】（2023·辽宁丹东·校考二模）如图所示，电源电压保持不变。闭合开关S，当滑动变阻器的
滑片P向左移动时，电压表V的示数与电流表 的示数之比 ，电流表 的示数与电流表 的示
数的差 （以上两空均选填“变大”、“变小”或“不变”）。
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

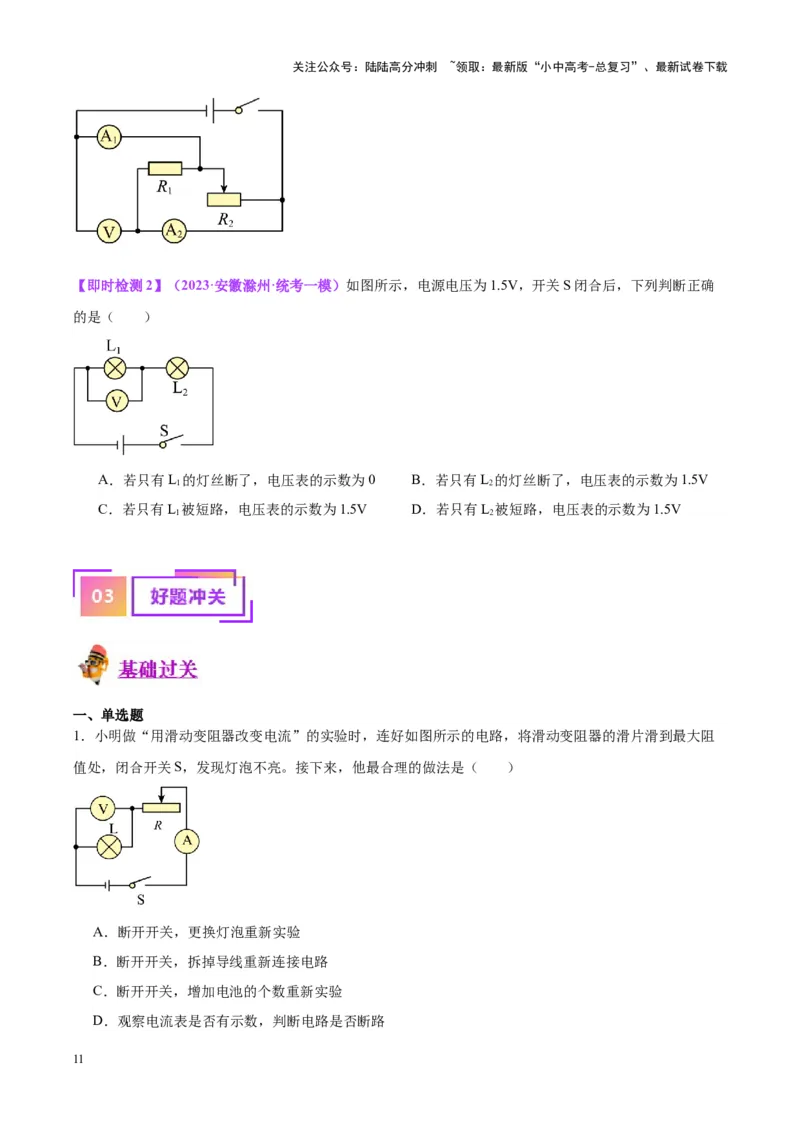

【即时检测2】（2023·安徽滁州·统考一模）如图所示，电源电压为1.5V，开关S闭合后，下列判断正确
的是（ ）
A．若只有L 的灯丝断了，电压表的示数为0 B．若只有L 的灯丝断了，电压表的示数为1.5V
1 2
C．若只有L 被短路，电压表的示数为1.5V D．若只有L 被短路，电压表的示数为1.5V
1 2
一、单选题
1．小明做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻
值处，闭合开关S，发现灯泡不亮。接下来，他最合理的做法是（ ）
A．断开开关，更换灯泡重新实验
B．断开开关，拆掉导线重新连接电路
C．断开开关，增加电池的个数重新实验
D．观察电流表是否有示数，判断电路是否断路
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
2．如图，电源电压不变，闭合开关S，一个电表示数变大，另一个电表示数不变，则故障可能是（ ）
A．电阻R短路 B．灯L断路 C．电阻R断路 D．电源短路
3．在下面图中，能直接测量通过灯L 电流的电路是（ ）
1
A． B． C． D．
4．关于下列物理量的估测中，最接近生活实际的是（ ）
A．家用空调电流约为 B．人体的电阻大约为
C．对人体的安全电压是 D．人体感觉舒适的气温约26℃
5．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则（ ）
A．电阻R 两端的电压为6V
1
B．电阻R 两端的电压为4.8V
2
C．若开关闭合后，两个电表示数相同，则R 可能断路
1
D．若开关闭合后，电压表V 的示数为零，则R 可能断路
2 1
6．如图所示电路，小明研究串联电路中电流、电压特点的电路图，当开关闭合时，灯L、L 都不亮，电
1 2
流表无示数，但电压表示数较大。则故障原因可能是（ ）
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．L 断路 B．L 短路 C．L 短路 D．L 断路
1 1 2 2

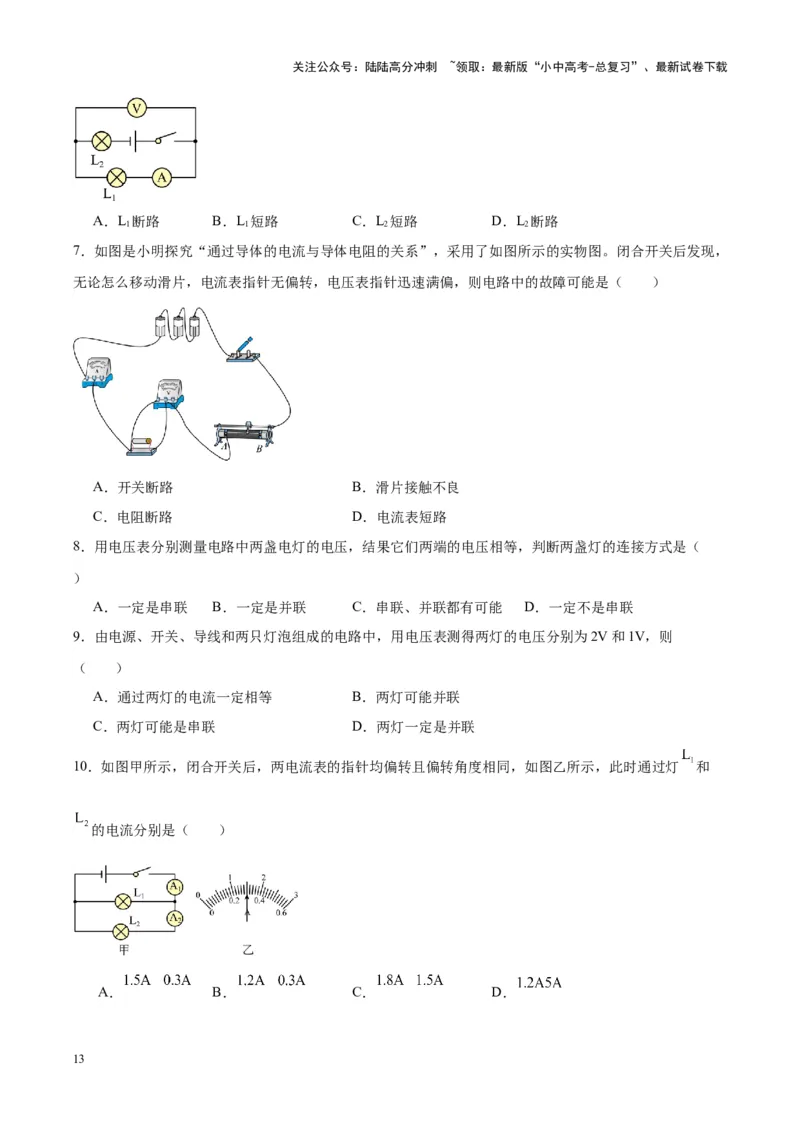

7．如图是小明探究“通过导体的电流与导体电阻的关系”，采用了如图所示的实物图。闭合开关后发现，
无论怎么移动滑片，电流表指针无偏转，电压表指针迅速满偏，则电路中的故障可能是（ ）
A．开关断路 B．滑片接触不良
C．电阻断路 D．电流表短路
8．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是（
）
A．一定是串联 B．一定是并联 C．串联、并联都有可能 D．一定不是串联
9．由电源、开关、导线和两只灯泡组成的电路中，用电压表测得两灯的电压分别为2V和1V，则
（ ）
A．通过两灯的电流一定相等 B．两灯可能并联
C．两灯可能是串联 D．两灯一定是并联
10．如图甲所示，闭合开关后，两电流表的指针均偏转且偏转角度相同，如图乙所示，此时通过灯 和
的电流分别是（ ）
A． B． C． D．
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
二、填空题

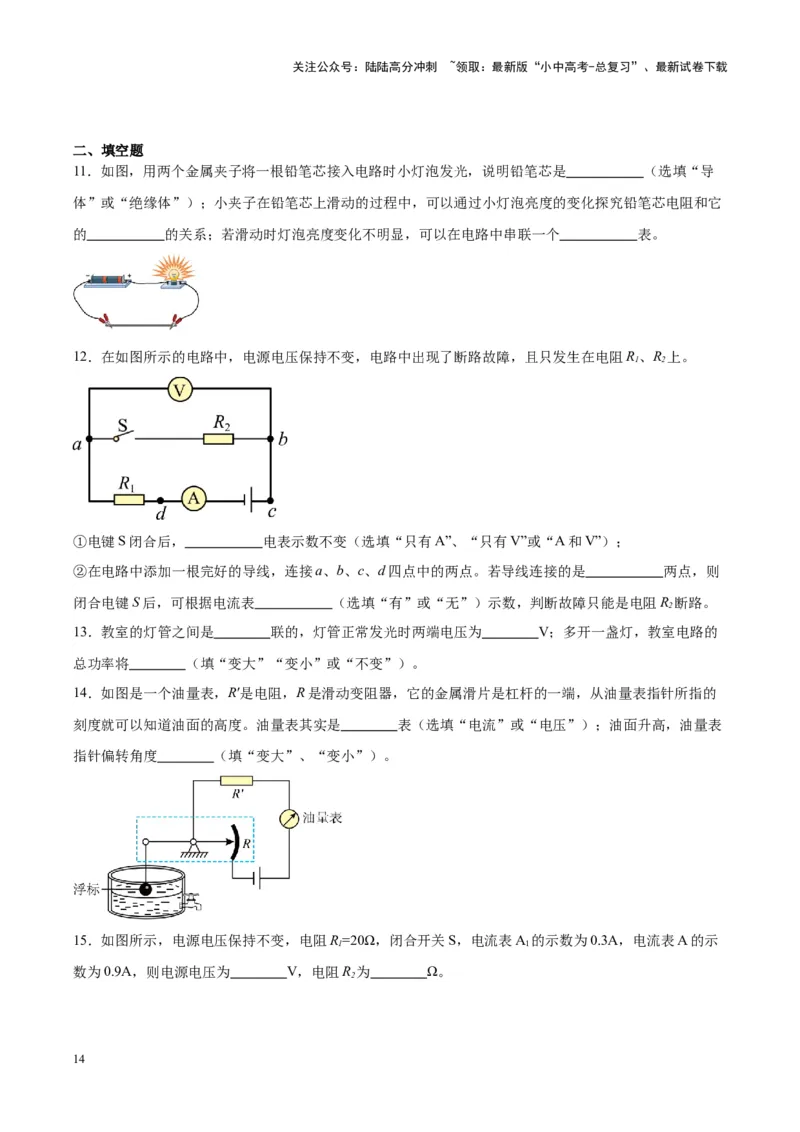

11．如图，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯是 （选填“导
体”或“绝缘体”）；小夹子在铅笔芯上滑动的过程中，可以通过小灯泡亮度的变化探究铅笔芯电阻和它
的 的关系；若滑动时灯泡亮度变化不明显，可以在电路中串联一个 表。
12．在如图所示的电路中，电源电压保持不变，电路中出现了断路故障，且只发生在电阻R、R 上。
1 2
①电键S闭合后， 电表示数不变（选填“只有A”、“只有V”或“A和V”）；
②在电路中添加一根完好的导线，连接a、b、c、d四点中的两点。若导线连接的是 两点，则
闭合电键S后，可根据电流表 （选填“有”或“无”）示数，判断故障只能是电阻R 断路。
2
13．教室的灯管之间是 联的，灯管正常发光时两端电压为 V；多开一盏灯，教室电路的
总功率将 （填“变大”“变小”或“不变”）。
14．如图是一个油量表，R′是电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的
刻度就可以知道油面的高度。油量表其实是 表（选填“电流”或“电压”）；油面升高，油量表
指针偏转角度 （填“变大”、“变小”）。
15．如图所示，电源电压保持不变，电阻R=20Ω，闭合开关S，电流表A 的示数为0.3A，电流表A的示
1 1
数为0.9A，则电源电压为 V，电阻R 为 Ω。
2
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
16．如下图所示，开关闭合时，L和R是 联的，电流表A的示数是 A；电压表V表的示数
是 V，如果电源电压6V不变，则R = Ω。
L
17．如图1所示小制作，把一根橡皮条缠在管子上并迅速来回拉动，很快会观察到塞子被酒精蒸汽顶出；
这是采用 的方式改变内能的；如图2所示，验电器的金属箔张开是因为 ；如图
3所示是插入式电阻箱的结构示意图，它的最大值是 Ω，图中A、B两个接线柱之间的电阻值
是 Ω。
18．如图甲所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，
要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 （选填“A”“C”或“D”）接线柱连
接；如图乙中电阻箱接线柱间的电阻值是 Ω。
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
三、作图题
19．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关，当
滑动变阻器的滑片向左移动时，电压表的示数变小。
20．如图所示，为一身高测量仪的电路图，请在“ ”“ ”或“ ”
中选两个填入框，要求被测人身高变高时电表的示数增大。
21．如图，电源电压保持不变，虚线框内的电路中接有两个阻值相同的电阻。当开关S由闭合到断开时，
电流表的示数减小到一半。请在虚线框内画出连接的电路图。
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
一、选择题

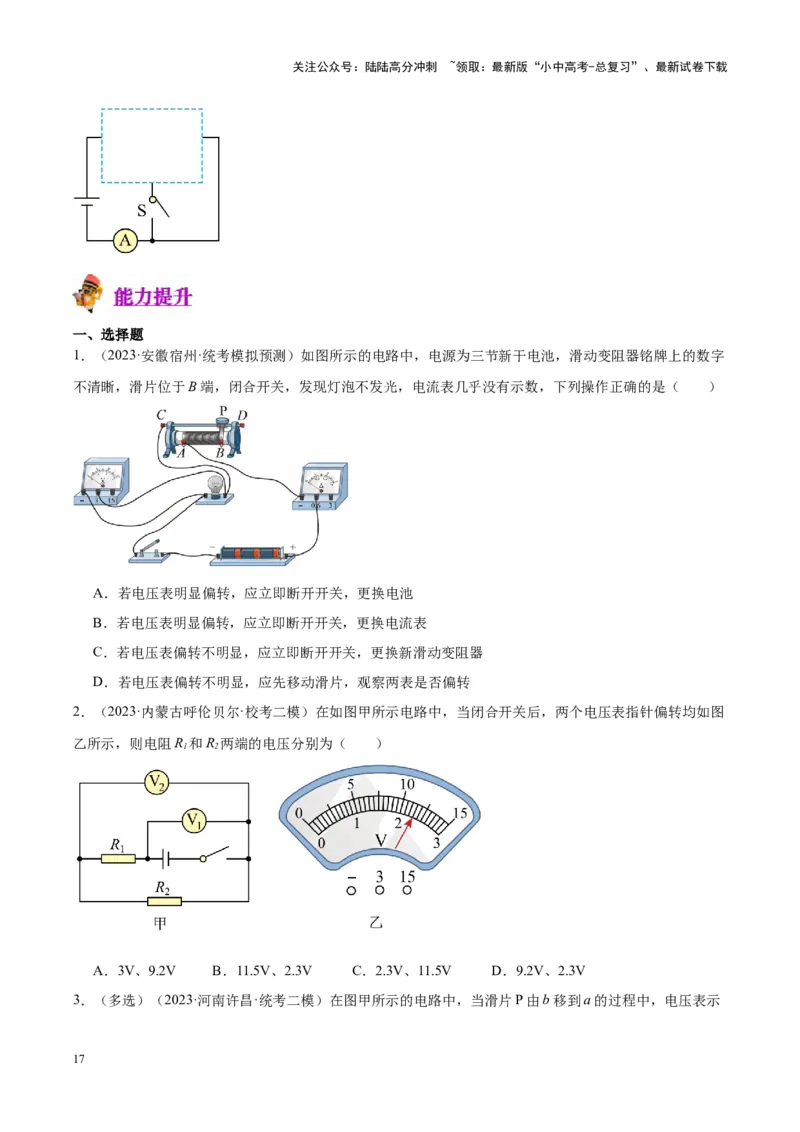

1．（2023·安徽宿州·统考模拟预测）如图所示的电路中，电源为三节新干电池，滑动变阻器铭牌上的数字
不清晰，滑片位于B端，闭合开关，发现灯泡不发光，电流表几乎没有示数，下列操作正确的是（ ）
A．若电压表明显偏转，应立即断开开关，更换电池
B．若电压表明显偏转，应立即断开开关，更换电流表
C．若电压表偏转不明显，应立即断开开关，更换新滑动变阻器
D．若电压表偏转不明显，应先移动滑片，观察两表是否偏转
2．（2023·内蒙古呼伦贝尔·校考二模）在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图
乙所示，则电阻R 和R 两端的电压分别为（ ）
1 2
A．3V、9.2V B．11.5V、2.3V C．2.3V、11.5V D．9.2V、2.3V

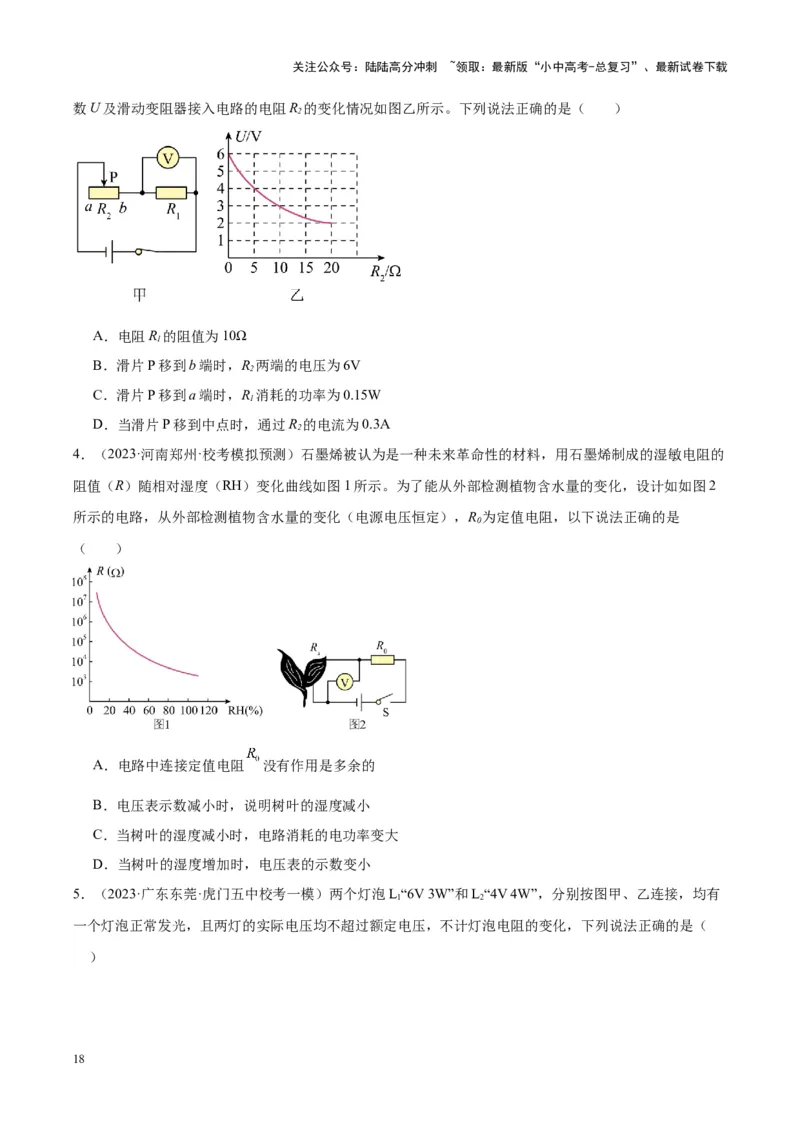

3．（多选）（2023·河南许昌·统考二模）在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
数U及滑动变阻器接入电路的电阻R 的变化情况如图乙所示。下列说法正确的是（ ）
2
A．电阻R 的阻值为10Ω
1
B．滑片P移到b端时，R 两端的电压为6V
2
C．滑片P移到a端时，R 消耗的功率为0.15W
1
D．当滑片P移到中点时，通过R 的电流为0.3A
2
4．（2023·河南郑州·校考模拟预测）石墨烯被认为是一种未来革命性的材料，用石墨烯制成的湿敏电阻的
阻值（R）随相对湿度（RH）变化曲线如图1所示。为了能从外部检测植物含水量的变化，设计如如图2
所示的电路，从外部检测植物含水量的变化（电源电压恒定），R 为定值电阻，以下说法正确的是
0
（ ）
A．电路中连接定值电阻 没有作用是多余的
B．电压表示数减小时，说明树叶的湿度减小
C．当树叶的湿度减小时，电路消耗的电功率变大
D．当树叶的湿度增加时，电压表的示数变小

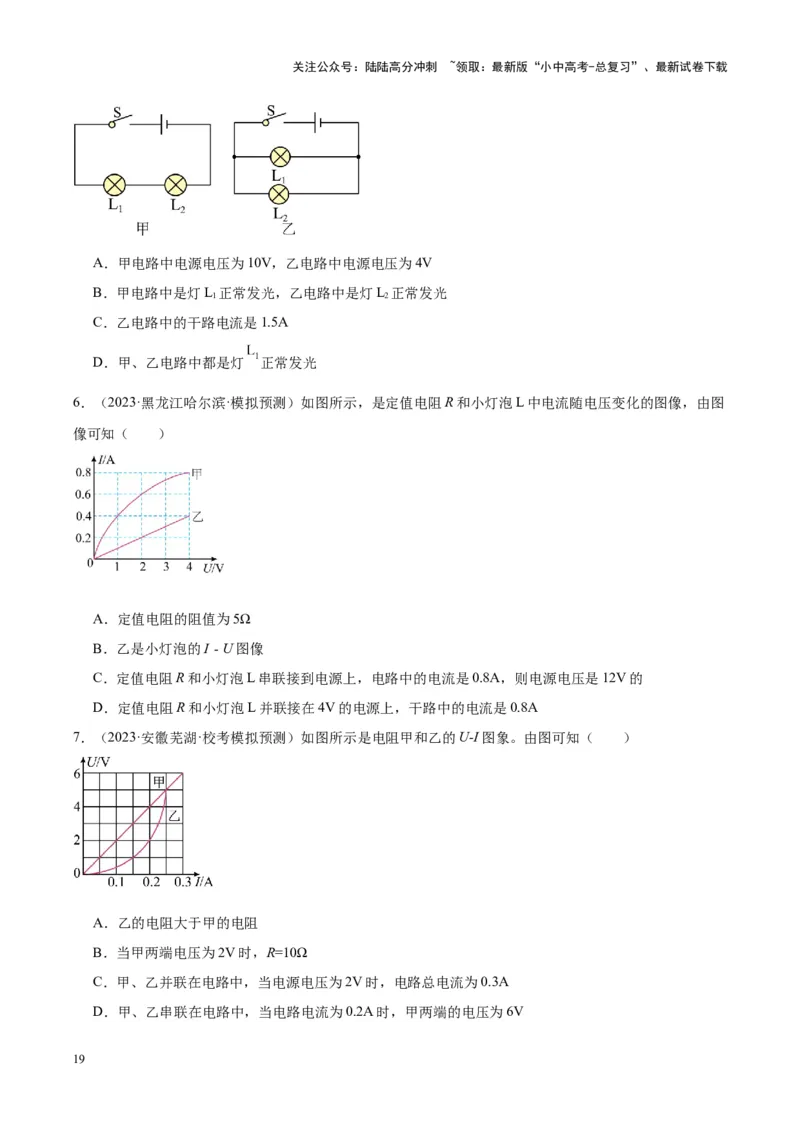

5．（2023·广东东莞·虎门五中校考一模）两个灯泡L“6V 3W”和L“4V 4W”，分别按图甲、乙连接，均有
1 2
一个灯泡正常发光，且两灯的实际电压均不超过额定电压，不计灯泡电阻的变化，下列说法正确的是（
）
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．甲电路中电源电压为10V，乙电路中电源电压为4V
B．甲电路中是灯L 正常发光，乙电路中是灯L 正常发光
1 2
C．乙电路中的干路电流是1.5A
D．甲、乙电路中都是灯 正常发光
6．（2023·黑龙江哈尔滨·模拟预测）如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图
像可知（ ）
A．定值电阻的阻值为5Ω
B．乙是小灯泡的I﹣U图像
C．定值电阻R和小灯泡L串联接到电源上，电路中的电流是0.8A，则电源电压是12V的
D．定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是0.8A
7．（2023·安徽芜湖·校考模拟预测）如图所示是电阻甲和乙的U-I图象。由图可知（ ）
A．乙的电阻大于甲的电阻
B．当甲两端电压为2V时，R=10Ω
C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲两端的电压为6V
19关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

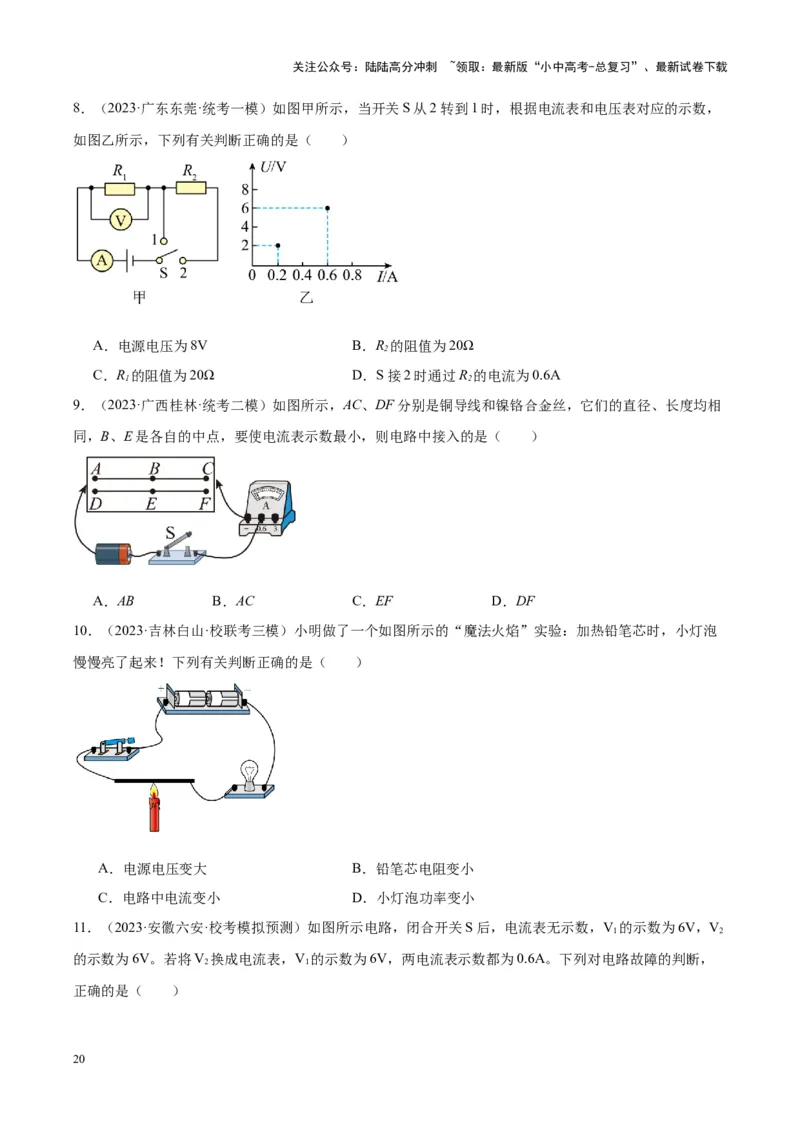

8．（2023·广东东莞·统考一模）如图甲所示，当开关S从2转到1时，根据电流表和电压表对应的示数，
如图乙所示，下列有关判断正确的是（ ）
A．电源电压为8V B．R 的阻值为20Ω
2
C．R 的阻值为20Ω D．S接2时通过R 的电流为0.6A
1 2
9．（2023·广西桂林·统考二模）如图所示，AC、DF分别是铜导线和镍铬合金丝，它们的直径、长度均相
同，B、E是各自的中点，要使电流表示数最小，则电路中接入的是（ ）
A．AB B．AC C．EF D．DF
10．（2023·吉林白山·校联考三模）小明做了一个如图所示的“魔法火焰”实验：加热铅笔芯时，小灯泡
慢慢亮了起来！下列有关判断正确的是（ ）
A．电源电压变大 B．铅笔芯电阻变小
C．电路中电流变小 D．小灯泡功率变小
11．（2023·安徽六安·校考模拟预测）如图所示电路，闭合开关S后，电流表无示数，V 的示数为6V，V
1 2
的示数为6V。若将V 换成电流表，V 的示数为6V，两电流表示数都为0.6A。下列对电路故障的判断，
2 1
正确的是（ ）
20关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．可能是R 开路B．可能是R 开路 C．可能是R 短路 D．可能是R 短路
1 2 1 2
二、填空题

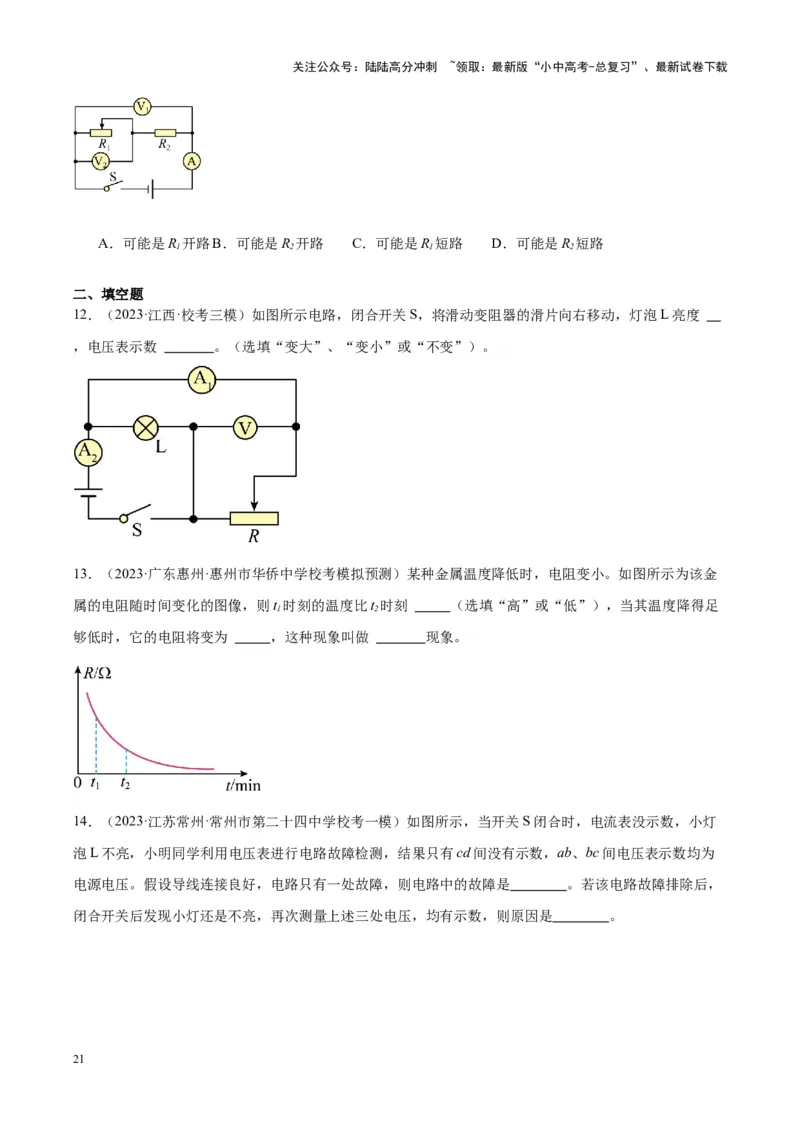

12．（2023·江西·校考三模）如图所示电路，闭合开关S，将滑动变阻器的滑片向右移动，灯泡L亮度
，电压表示数 。（选填“变大”、“变小”或“不变”）。
13．（2023·广东惠州·惠州市华侨中学校考模拟预测）某种金属温度降低时，电阻变小。如图所示为该金
属的电阻随时间变化的图像，则t 时刻的温度比t 时刻 （选填“高”或“低”），当其温度降得足
1 2
够低时，它的电阻将变为 ，这种现象叫做 现象。
14．（2023·江苏常州·常州市第二十四中学校考一模）如图所示，当开关S闭合时，电流表没示数，小灯
泡L不亮，小明同学利用电压表进行电路故障检测，结果只有cd间没有示数，ab、bc间电压表示数均为
电源电压。假设导线连接良好，电路只有一处故障，则电路中的故障是 。若该电路故障排除后，
闭合开关后发现小灯还是不亮，再次测量上述三处电压，均有示数，则原因是 。
21关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

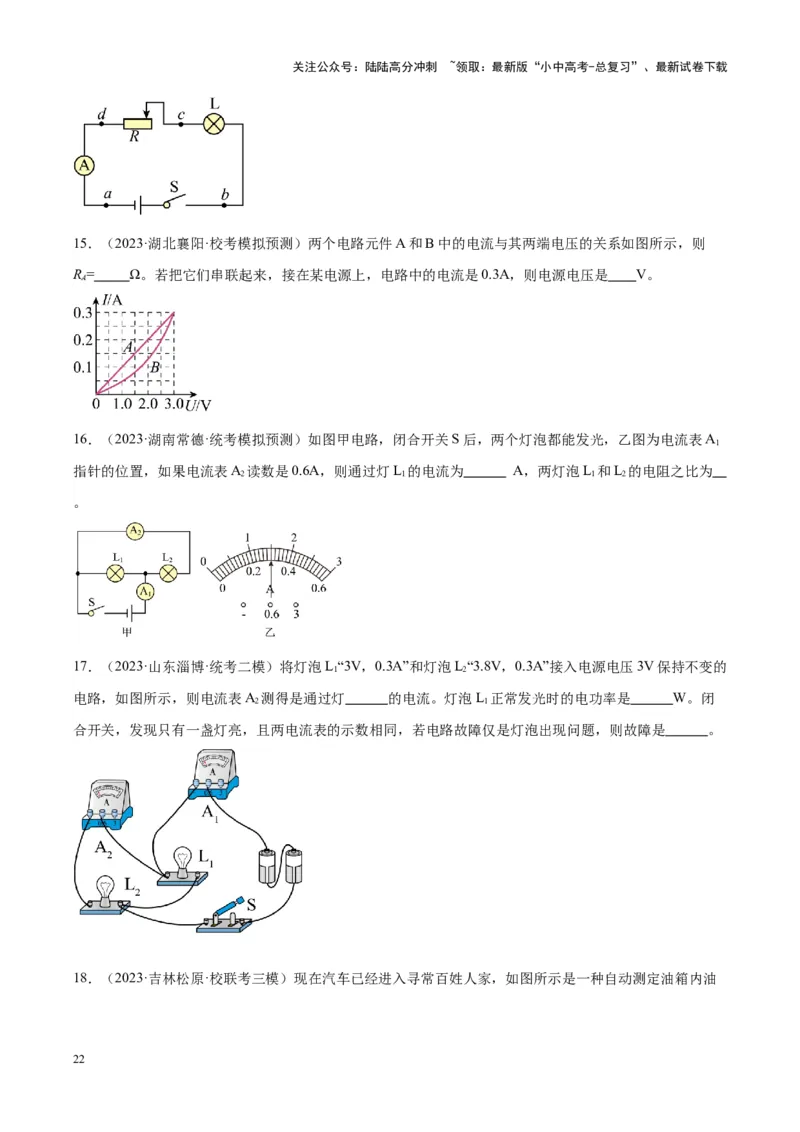

15．（2023·湖北襄阳·校考模拟预测）两个电路元件A和B中的电流与其两端电压的关系如图所示，则
R = Ω。若把它们串联起来，接在某电源上，电路中的电流是0.3A，则电源电压是 V。
A
16．（2023·湖南常德·统考模拟预测）如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A
1
指针的位置，如果电流表A 读数是0.6A，则通过灯L 的电流为 A，两灯泡L 和L 的电阻之比为
2 1 1 2
。
17．（2023·山东淄博·统考二模）将灯泡L“3V，0.3A”和灯泡L“3.8V，0.3A”接入电源电压3V保持不变的
1 2
电路，如图所示，则电流表A 测得是通过灯 的电流。灯泡L 正常发光时的电功率是 W。闭
2 1
合开关，发现只有一盏灯亮，且两电流表的示数相同，若电路故障仅是灯泡出现问题，则故障是 。

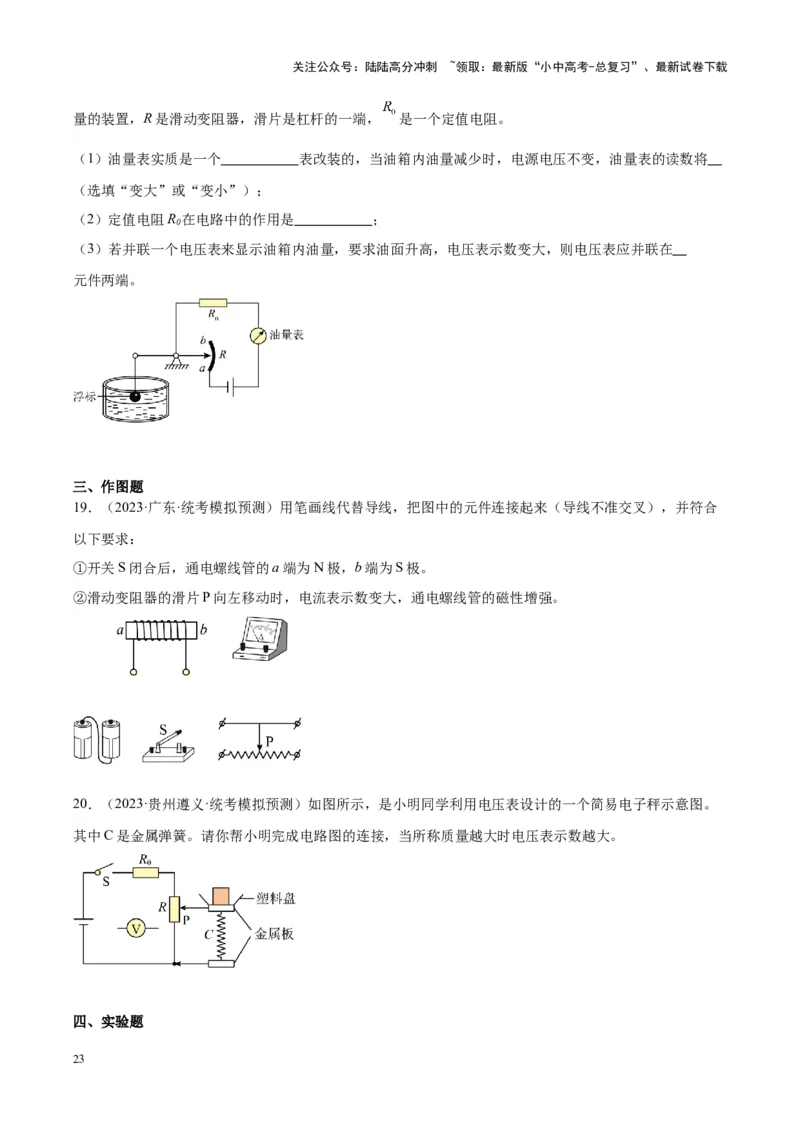

18．（2023·吉林松原·校联考三模）现在汽车已经进入寻常百姓人家，如图所示是一种自动测定油箱内油
22关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
量的装置，R是滑动变阻器，滑片是杠杆的一端， 是一个定值电阻。
（1）油量表实质是一个 表改装的，当油箱内油量减少时，电源电压不变，油量表的读数将
（选填“变大”或“变小”）；
（2）定值电阻R 在电路中的作用是 ；
0
（3）若并联一个电压表来显示油箱内油量，要求油面升高，电压表示数变大，则电压表应并联在
元件两端。
三、作图题
19．（2023·广东·统考模拟预测）用笔画线代替导线，把图中的元件连接起来（导线不准交叉），并符合
以下要求：
①开关S闭合后，通电螺线管的a端为N极，b端为S极。
②滑动变阻器的滑片P向左移动时，电流表示数变大，通电螺线管的磁性增强。
20．（2023·贵州遵义·统考模拟预测）如图所示，是小明同学利用电压表设计的一个简易电子秤示意图。
其中C是金属弹簧。请你帮小明完成电路图的连接，当所称质量越大时电压表示数越大。
四、实验题
23关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

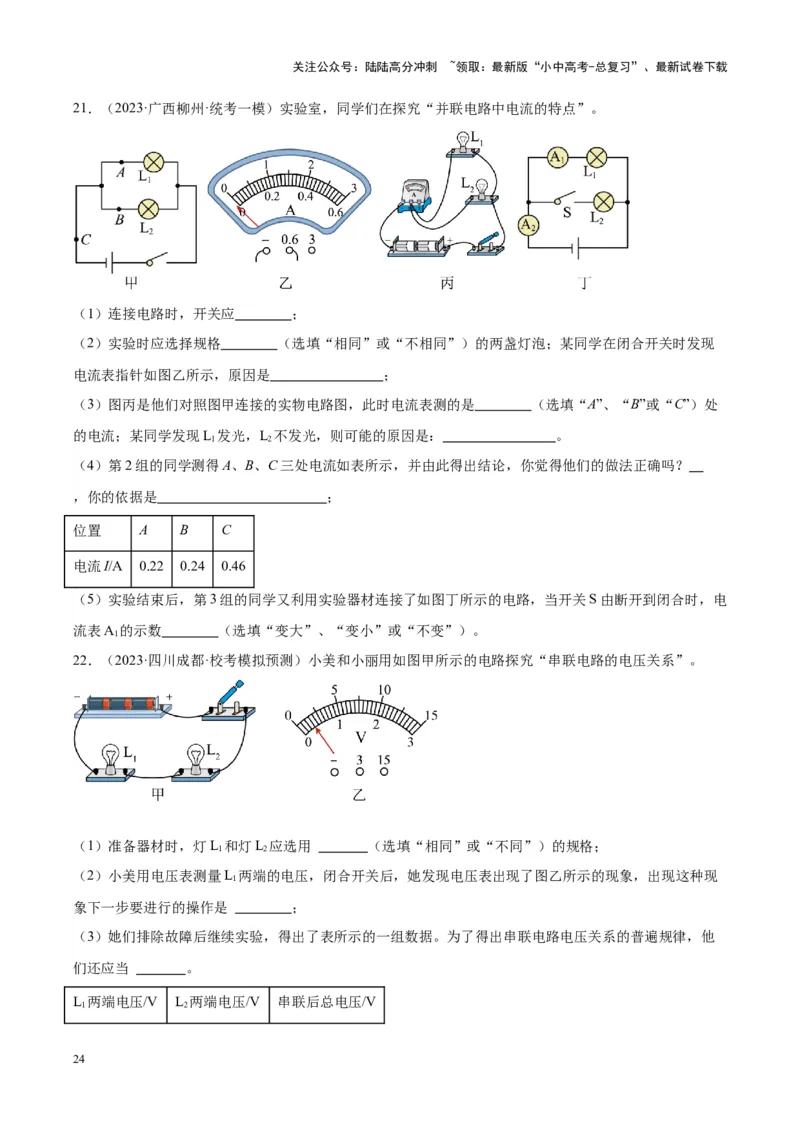

21．（2023·广西柳州·统考一模）实验室，同学们在探究“并联电路中电流的特点”。
（1）连接电路时，开关应 ；
（2）实验时应选择规格 （选填“相同”或“不相同”）的两盏灯泡；某同学在闭合开关时发现
电流表指针如图乙所示，原因是 ；
（3）图丙是他们对照图甲连接的实物电路图，此时电流表测的是 （选填“A”、“B”或“C”）处
的电流；某同学发现L 发光，L 不发光，则可能的原因是： 。
1 2
（4）第2组的同学测得A、B、C三处电流如表所示，并由此得出结论，你觉得他们的做法正确吗？
，你的依据是 ；
位置 A B C
电流I/A 0.22 0.24 0.46
（5）实验结束后，第3组的同学又利用实验器材连接了如图丁所示的电路，当开关S由断开到闭合时，电
流表A 的示数 （选填“变大”、“变小”或“不变”）。
1
22．（2023·四川成都·校考模拟预测）小美和小丽用如图甲所示的电路探究“串联电路的电压关系”。
（1）准备器材时，灯L 和灯L 应选用 （选填“相同”或“不同”）的规格；
1 2
（2）小美用电压表测量L 两端的电压，闭合开关后，她发现电压表出现了图乙所示的现象，出现这种现
1
象下一步要进行的操作是 ；
（3）她们排除故障后继续实验，得出了表所示的一组数据。为了得出串联电路电压关系的普遍规律，他
们还应当 。
L 两端电压/V L 两端电压/V 串联后总电压/V
1 2
24关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
1.4 3.1 4.5

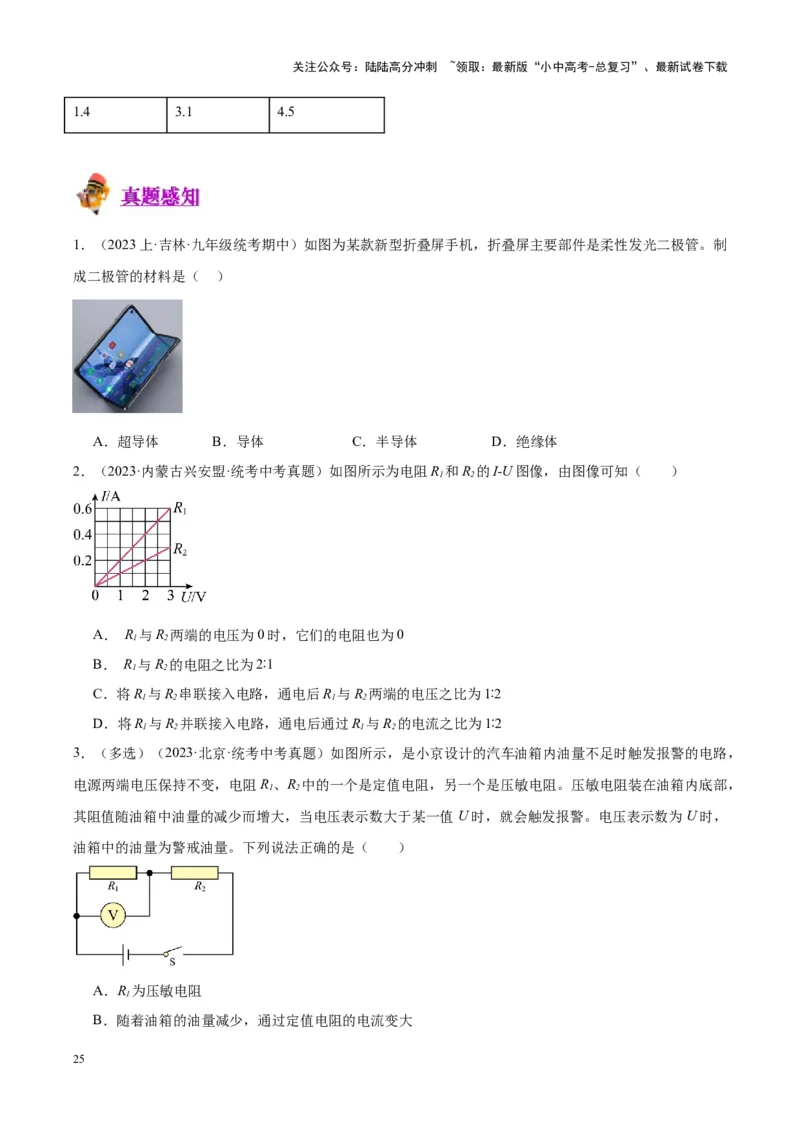

1．（2023上·吉林·九年级统考期中）如图为某款新型折叠屏手机，折叠屏主要部件是柔性发光二极管。制
成二极管的材料是（ ）
A．超导体 B．导体 C．半导体 D．绝缘体
2．（2023·内蒙古兴安盟·统考中考真题）如图所示为电阻R 和R 的I-U图像，由图像可知（ ）
1 2
A． R 与R 两端的电压为0时，它们的电阻也为0
1 2
B． R 与R 的电阻之比为2∶1
1 2
C．将R 与R 串联接入电路，通电后R 与R 两端的电压之比为1∶2
1 2 1 2
D．将R 与R 并联接入电路，通电后通过R 与R 的电流之比为1∶2
1 2 1 2
3．（多选）（2023·北京·统考中考真题）如图所示，是小京设计的汽车油箱内油量不足时触发报警的电路，
电源两端电压保持不变，电阻R 、R 中的一个是定值电阻，另一个是压敏电阻。压敏电阻装在油箱内底部，
1 2
其阻值随油箱中油量的减少而增大，当电压表示数大于某一值 U时，就会触发报警。电压表示数为U时，
油箱中的油量为警戒油量。下列说法正确的是（ ）
A．R 为压敏电阻
1
B．随着油箱的油量减少，通过定值电阻的电流变大
25关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．若换用阻值更大的定值电阻，警戒油量将变小
D．若换用电压更大的电源，警戒油量将变大

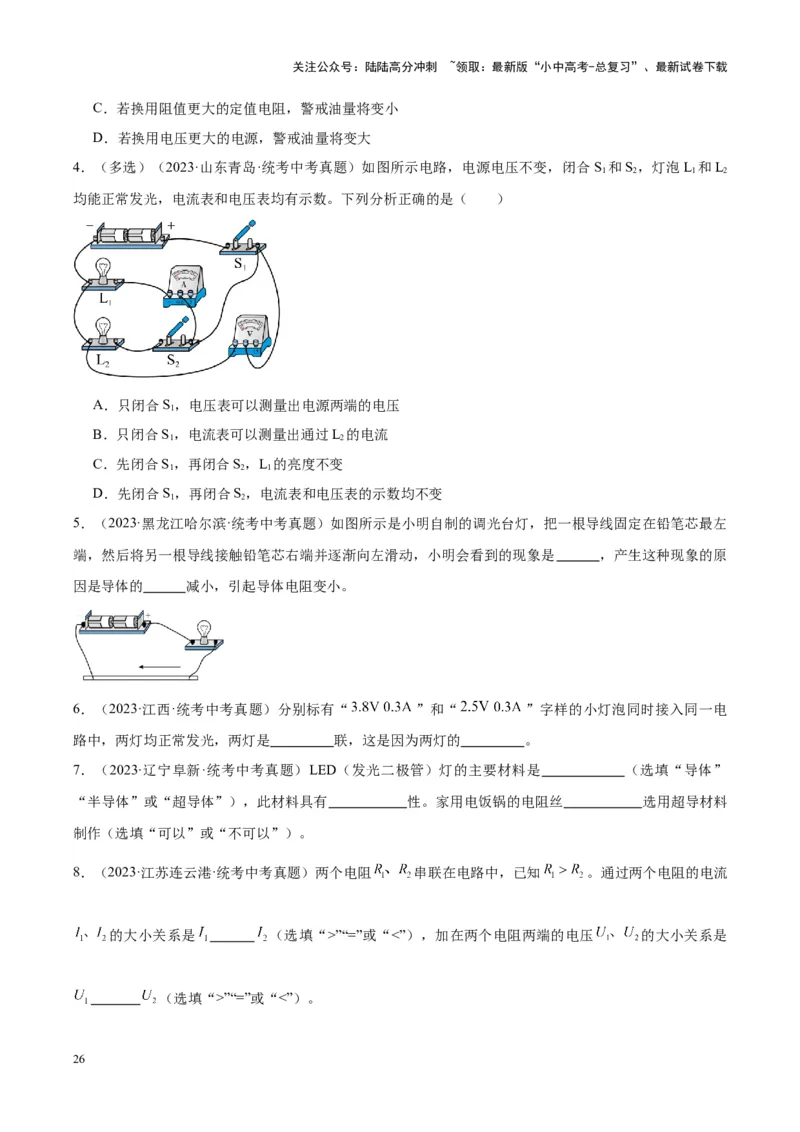

4．（多选）（2023·山东青岛·统考中考真题）如图所示电路，电源电压不变，闭合S 和S ，灯泡L 和L
1 2 1 2
均能正常发光，电流表和电压表均有示数。下列分析正确的是（ ）
A．只闭合S，电压表可以测量出电源两端的电压
1
B．只闭合S，电流表可以测量出通过L 的电流
1 2
C．先闭合S，再闭合S，L 的亮度不变
1 2 1
D．先闭合S，再闭合S，电流表和电压表的示数均不变
1 2
5．（2023·黑龙江哈尔滨·统考中考真题）如图所示是小明自制的调光台灯，把一根导线固定在铅笔芯最左
端，然后将另一根导线接触铅笔芯右端并逐渐向左滑动，小明会看到的现象是 ，产生这种现象的原
因是导体的 减小，引起导体电阻变小。
6．（2023·江西·统考中考真题）分别标有“ ”和“ ”字样的小灯泡同时接入同一电
路中，两灯均正常发光，两灯是 联，这是因为两灯的 。
7．（2023·辽宁阜新·统考中考真题）LED（发光二极管）灯的主要材料是 （选填“导体”
“半导体”或“超导体”），此材料具有 性。家用电饭锅的电阻丝 选用超导材料
制作（选填“可以”或“不可以”）。
8．（2023·江苏连云港·统考中考真题）两个电阻 串联在电路中，已知 。通过两个电阻的电流
的大小关系是 （选填“>”“=”或“<”），加在两个电阻两端的电压 的大小关系是
（选填“>”“=”或“<”）。
26关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

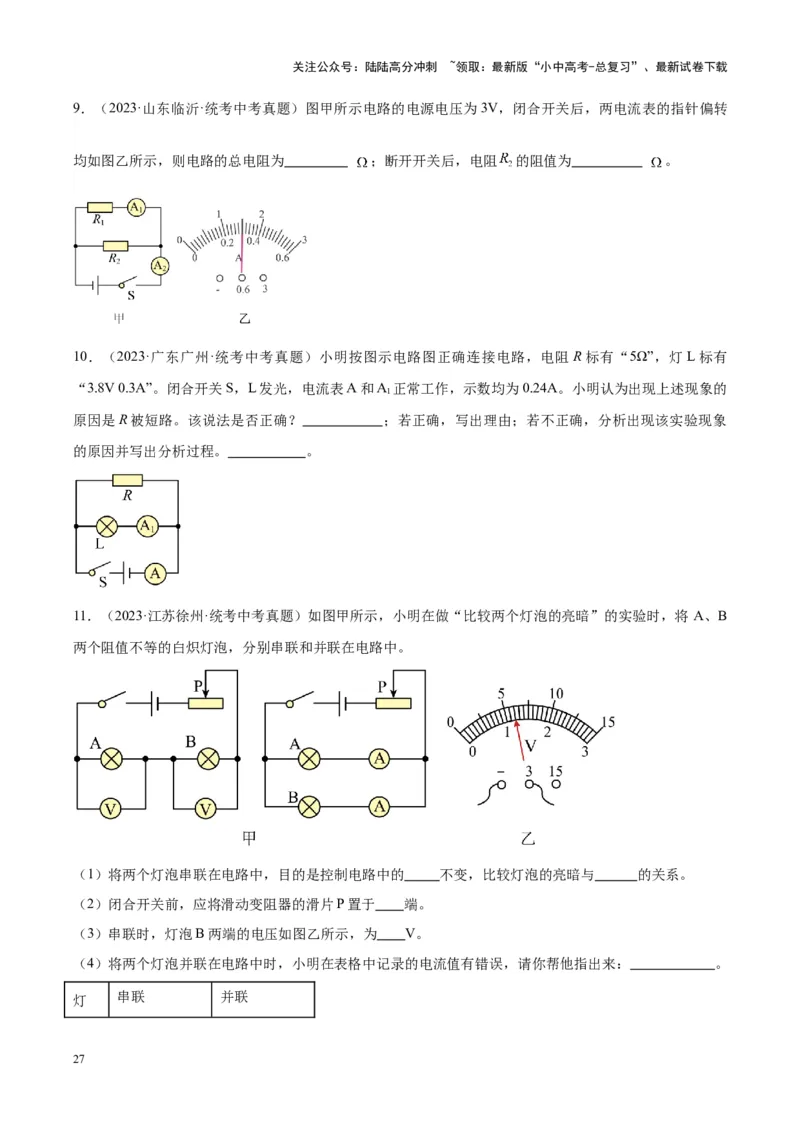

9．（2023·山东临沂·统考中考真题）图甲所示电路的电源电压为3V，闭合开关后，两电流表的指针偏转
均如图乙所示，则电路的总电阻为 ；断开开关后，电阻 的阻值为 。
10．（2023·广东广州·统考中考真题）小明按图示电路图正确连接电路，电阻R标有“5Ω”，灯L标有
“3.8V 0.3A”。闭合开关S，L发光，电流表A和A 正常工作，示数均为0.24A。小明认为出现上述现象的
1
原因是R被短路。该说法是否正确？ ；若正确，写出理由；若不正确，分析出现该实验现象
的原因并写出分析过程。 。
11．（2023·江苏徐州·统考中考真题）如图甲所示，小明在做“比较两个灯泡的亮暗”的实验时，将 A、B
两个阻值不等的白炽灯泡，分别串联和并联在电路中。
（1）将两个灯泡串联在电路中，目的是控制电路中的 不变，比较灯泡的亮暗与 的关系。
（2）闭合开关前，应将滑动变阻器的滑片P置于 端。
（3）串联时，灯泡B两端的电压如图乙所示，为 V。
（4）将两个灯泡并联在电路中时，小明在表格中记录的电流值有错误，请你帮他指出来： 。
灯 串联 并联
27关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
亮
泡 电压/V 电流/A 亮暗
暗
较
A 1.8 0.6
亮
较
B 0.4
暗
12．（2023·上海·统考中考真题）在如图所示的电路中，已知R 、R 中仅有一个发生故障，闭合电键S时，
1 2
发现电流表示数变大；请写出电表有无示数及对应的故障。
28
