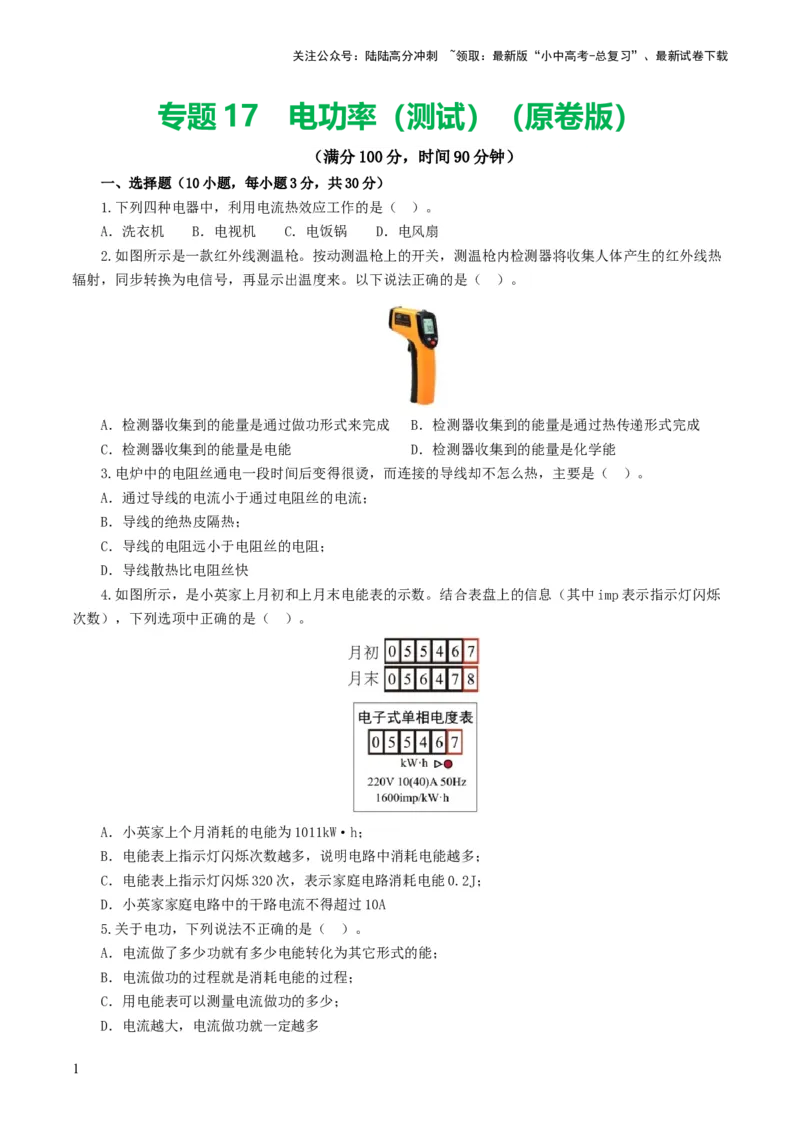

专题 17 电功率（测试）（原卷版）
（满分100分，时间90分钟）
一、选择题（10小题，每小题3分，共30分）
1.下列四种电器中，利用电流热效应工作的是（ ）。
A．洗衣机 B．电视机 C．电饭锅 D．电风扇
2.如图所示是一款红外线测温枪。按动测温枪上的开关，测温枪内检测器将收集人体产生的红外线热
辐射，同步转换为电信号，再显示出温度来。以下说法正确的是（ ）。
A．检测器收集到的能量是通过做功形式来完成 B．检测器收集到的能量是通过热传递形式完成
C．检测器收集到的能量是电能 D．检测器收集到的能量是化学能
3.电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（ ）。
A．通过导线的电流小于通过电阻丝的电流；
B．导线的绝热皮隔热；
C．导线的电阻远小于电阻丝的电阻；
D．导线散热比电阻丝快
4.如图所示，是小英家上月初和上月末电能表的示数。结合表盘上的信息（其中imp表示指示灯闪烁
次数），下列选项中正确的是（ ）。
A．小英家上个月消耗的电能为1011kW·h；
B．电能表上指示灯闪烁次数越多，说明电路中消耗电能越多；
C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J；
D．小英家家庭电路中的干路电流不得超过10A
5.关于电功，下列说法不正确的是（ ）。
A．电流做了多少功就有多少电能转化为其它形式的能；
B．电流做功的过程就是消耗电能的过程；
C．用电能表可以测量电流做功的多少；
D．电流越大，电流做功就一定越多
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
6.如图是额定电压均为220V的灯泡 和 的 图像。下列分析不正确的是（ ）。
A．当 两端的电压为100V时，其实际功率为20W；
B．当通过 的电流为0.45A时，其实际功率为72W；
C．将 、 串联，若 两端的电压为40V，则 的功率为8W；
D．将 、 并联，若通过 的电流为0.5A，则 的功率为66W
7.如图所示，A、B分别为额定电压为8V的小灯泡L和定值电阻R的电流随电压变化关系的图象。下列
说法中错误的是（ ）。
A．定值电阻R的阻值为20Ω；
B．小灯泡L正常工作1min消耗的电能为24J；
C．将小灯泡L和电阻R并联接入电路，当干路电流为0.6A时，小灯泡L的实际电功率为1.6W；
D．将小灯泡L和电阻R串联接入电路中，若通过电阻R的电流为0.5A，则电源电压为18V
8.如图所示的电路，电源电压保持不变，闭合开关S，滑动变阻器的滑片P由b端向a端移动过程中，
小灯泡L始终发光（忽略温度对小灯泡电阻的影响）。下列说法正确的是（ ）。
A．电流表示数变小；
B．电路的总功率变大；
C．电压表V 示数与电流表示数的比值变小；
1
D．电压表V 示数与电流表示数的比值变大
2
9.小明测量小灯泡的电功率，电路如图甲所示，电源电压恒为6V，小灯泡上标有“3.8V”字样。实验
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
得到小灯泡的U−I图象如图乙所示。下列分析不正确的是（ ）。
A．小灯泡的电阻约为12.7Ω；
B．小灯泡正常发光时，滑动变阻器接入电路中的阻值约为7.3Ω；
C．小灯泡的额定功率为1.14W；
D．小灯泡两端电压为2.0V时，滑动变阻器消耗的电功率为0.88W
10.如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片 从 端滑到 端，电压表示
数 与电流表示数 的变化关系如图2所示，下列说法不正确的是（ ）。
A．电源电压是 ；
B．定值电阻 的阻值是 ；
C．滑动变阻器的阻值范围是 ；
D．若电压表的示数为 时，则电路的总功率为
二、填空题（7小题，每空2分，共36分）
11.小宁同学家的电能表月初时记录的电能表示数是881.6kW·h，月末时示数如图所示，这个月他家
用电为 J；两根阻值相同的电阻丝，先串联后并联，分别接入同一个电源，将同一壶水烧开（假设
没有热损失），则两种方法所需要的时间之比是 。
12.如图所示的电路，电源电压保持不变，R的阻值为30Ω，只闭合开关S，电流表的示数为0.2A；
1
再闭合开关S，电流表的示数变为0.5A，则R的阻值是 Ω，通电1min，电流通过R产生的热量是
1 2 2
J。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
13.亲爱的同学，请你根据自己掌握的实验操作技能和所学习的物理知识，回答下列问题：
（1）如图1所示是一个测量 大小的仪表，它的分度值是 。
（2）如图2所示该表的示数为 kW·h，如果表盘转动50圈，表示用电器消耗电能 J。
14.小明把量程合适的电流表与电吹风串联后接入家庭电路，如图。当只闭合开关 时，电吹风吹
（选填“冷”或“热”）风。若吹热风与吹冷风时相比，电流表的示数变化了4A，则电热丝发热时的功率
为 W。
15.已知甲、乙两个用电器的额定电压都是 6V，某实验小组通过实验画出两个用电器的I﹣U 图象，
如图所示。若把它们串联到同一电路中，它们两端的总电压不得超过 V；若把它们并联在电路中，
10s 内电路消耗的最大电能是 J。
16.如图所示，电源电压保持不变，R、R为定值电阻且R=10Ω。当只闭合开关S 时，电流表示数为
1 2 1 1
0.6A；再闭合开关S 时，电流表的示数增大了0.3A。则电源电压为 V，定值电阻R的阻值是
2 2
Ω。当闭合开关S、S 时，整个电路10min产生的热量是 J。
1 2
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
17.如图所示为电阻A和B的I-U图象。若将A、B串联接入某电源两端，则闭合开关后，R=
A
Ω；若将A、B并联接入2V的电源两端，闭合开关后，电路中的干路电流是 A，电路的总功率为
W。
三、实验题（1小题，共7分）
18.如图是“探究电流通过导体时产生热量”的实验。甲、乙两套装置中各有两个相同的透明容器。
其中密封着等量的空气和一段电阻丝，U形管中装有等量的液体，接通电源，观察现象。
（1）实验中通过观察U形管中 的变化来比较导体所产生热量的多少；
（2）用甲装置进行实验时，一段时间后， 侧（选填“左”或“右”）密闭容器中电阻丝产生
的热量较多，由此得到的结论是 。在实验中，改变滑片的位置，多次进行实验的目的是 ；
（3）乙装置中是探究电流产生的热量跟 的关系，图中R的作用是 ；
3
（4）电熨斗工作时发热明显，而与之相连的导线却不怎么热，可用 （选填“甲”或“乙”）
装置的实验现象加以验证解释。
四、综合题（3小题，共27分）
19．（6分）2022年5月，天舟四号货运飞船与空间站核心舱顺利对接。小字通过查阅资料了解到，
科技人员通常要检验飞船舱体的气密性。他设计了如图甲所示的检测电路，电源电压保持不变， 为
的定值电阻， 为压力传感器，其阻值随环境气压的变化规律如图乙所示，将 置于舱体中，舱体置于真
空室中，舱体不漏气时，电压表示数为 ，舱体内气压为 。求：
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）舱体不漏气时，通过 的电流；
（2）舱体不漏气时，工作 ，电路消耗的总电能；
（3）若电压表示数为 时，此时舱内的气压值。
20．（9分）在如图所示电路中，小灯泡R标有“4V1.6W”字样，定值电阻R=20Ω，滑动变阻器R允
1 2 3
许通过的最大电流为1A，电流表A 的量程为0～0.6A，电流表A 的量程为0～3A，电压表的量程为0～
1 2
3V，电源电压和小灯泡的阻值均保持不变．只闭合开关S 时，电压表的示数为2V；将滑动变阻器滑片滑到
2
最左端，闭合所有开关，此时电流表A 示数为0.5A．求：
2
（1）电源电压；
（2）滑动变阻器R的最大阻值；
3
（3）只闭合开关S，在电路安全的情况下，小灯泡电功率的变化范围。
3
21．（12分）如图所示是一种家用手持电热蒸汽熨烫机的简化工作电路（电阻值均不受温度影响）。
工作时熨烫机将储水箱中的水加热至沸腾产生大量的水蒸气，利用高温水蒸气来熨烫衣物，熨烫机的部分
参数如图，且熨烫机里面没水时自动停止工作。
额定电压 220V
额定功率 低温挡400W，高温挡1100W
水箱容量 1kg
（1）当旋钮开关接 ，熨烫机处于高温挡位工作，熨烫机在熨烫衣物时是通过 方式来改
变衣物的内能的。
（2）熨烫机在高温挡时的工作电流为多少 ？
（3）电路中R的阻值是多少 ？
2
（4）已知水在标准大气压下沸腾时，每1g水汽化成水蒸气需要吸收的热量为2.264×103J，则熨烫机
低温挡工作时，熨烫机装满20℃的水最多能够工作多长时间 ？（假设熨烫机发热时放出的热量的
66%被水吸收）
