第 16 讲—电功和电功率
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
一、多选题

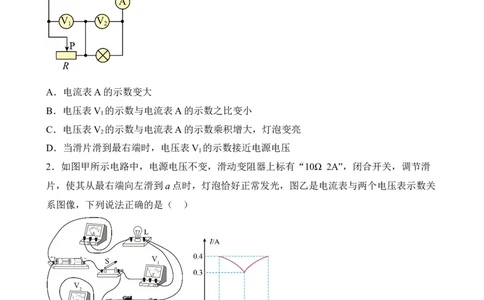

1．如图所示，电源电压恒定，灯丝电阻不变，闭合开关S，当滑片P向右滑动时，下列说
法正确的是（ ）
A．电流表A的示数变大
B．电压表V 的示数与电流表A的示数之比变小
1
C．电压表V 的示数与电流表A的示数乘积增大，灯泡变亮
2
D．当滑片滑到最右端时，电压表V 的示数接近电源电压
1
2．如图甲所示电路中，电源电压不变，滑动变阻器上标有“10Ω 2A”，闭合开关，调节滑
片，使其从最右端向左滑到a点时，灯泡恰好正常发光，图乙是电流表与两个电压表示数关
系图像，下列说法正确的是（ ）
A．电源电压为6V
B．灯泡的额定电功率为0.4W
C．电路中的最小总功率为1.8W
D．滑片在a点时，滑动变阻器与灯泡的功率之比为1∶13．两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，现把它们连入由一个开关和电
源组成的电路，以下说法正确的是（ ）
A．甲、乙并联时允许干路最大电流为1.5A
B．甲、乙并联时允许乙的最大功率为9W
C．甲、乙串联时允许电源最大电压为19V
D．甲、乙串联时允许甲的最大功率为3.6W
二、单选题
4．两只额定电压相同的灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是（
）
A．不亮的灯泡灯丝断了或接触不良 B．两灯相比，通过不亮的灯泡电流较小
C．两灯相比，不亮的灯泡其电阻太大 D．两灯相比，不亮的灯泡其额定功率太大
5．以下的数值或估测值，不正确或不合理的是（ ）
A．对人体安全的电压为36V B．小台灯工作时的电流约为0.2A
C．给手机用的充电宝输出电压一般为5V D．家用电饭煲的额定功率约0.8kW

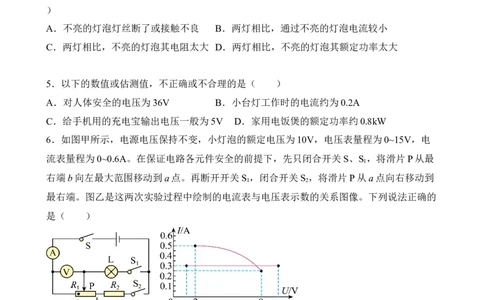

6．如图甲所示，电源电压保持不变，小灯泡的额定电压为10V，电压表量程为0~15V，电
流表量程为0~0.6A。在保证电路各元件安全的前提下，先只闭合开关S、S ，将滑片P从最
1
右端b向左最大范围移动到a点。再断开开关S ，闭合开关S ，将滑片P从a点向右移动到
1 2
最右端。图乙是这两次实验过程中绘制的电流表与电压表示数的关系图像。下列说法正确的
是（ ）
A．电源电压为10V
B．滑动变阻器的最大阻值为40Ω
C．只闭合开关S、S ，滑片P在a点时，定值电阻R 在10s内产生的热量为8J
2 2
D．只闭合开关S、S ，灯泡L的功率变化范围为1W~5W
1
7．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）A．甲灯的实际功率一定是40W
B．将乙灯接入110V电路中，它的额定功率为15W
C．若两灯串联在220V的电路中，则甲灯较亮
D．两灯均正常发光时，甲灯消耗的电能较少

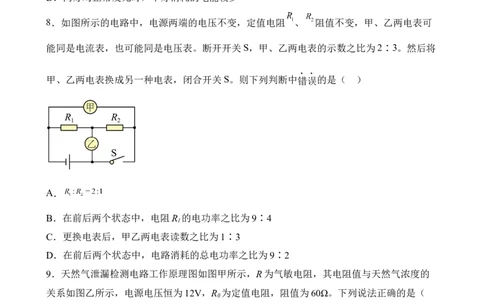

8．如图所示的电路中，电源两端的电压不变，定值电阻 、 阻值不变，甲、乙两电表可
能同是电流表，也可能同是电压表。断开开关S，甲、乙两电表的示数之比为2∶3。然后将
甲、乙两电表换成另一种电表，闭合开关S。则下列判断中错误的是（ ）
A．
B．在前后两个状态中，电阻R 的电功率之比为9∶4
1
C．更换电表后，甲乙两电表读数之比为1∶3
D．在前后两个状态中，电路消耗的总电功率之比为9∶2
9．天然气泄漏检测电路工作原理图如图甲所示，R为气敏电阻，其电阻值与天然气浓度的
关系如图乙所示，电源电压恒为12V，R 为定值电阻，阻值为60Ω。下列说法正确的是（
0
）A．当天然气的浓度升高时，气敏电阻R的阻值变大
B．当电压表的示数为6V时，R的电功率为0.5W
C．当天然气的浓度为 时，电压表的示数为4V
D．当天然气的浓度降低时，电路的总功率变大
10．下列常见的家用电器，1h消耗的电能约为1kW•h的是（ ）
A．家用空调 B．电冰箱
C．液晶电视机 D．台式电脑
三、填空题

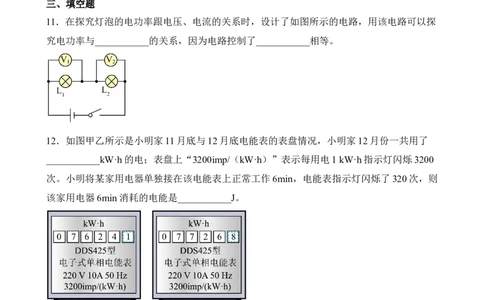

11．在探究灯泡的电功率跟电压、电流的关系时，设计了如图所示的电路，用该电路可以探
究电功率与___________的关系，因为电路控制了___________相等。
12．如图甲乙所示是小明家11月底与12月底电能表的表盘情况，小明家12月份一共用了
___________kW·h的电；表盘上“3200imp/（kW·h）”表示每用电1 kW·h指示灯闪烁3200
次。小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次，则
该家用电器6min消耗的电能是___________J。
13．电流通过电风扇做功，主要是将电能转化为___________能；1kW·h的电能可以让40W
的电风扇正常工作___________h。
14．电水壶是利用电流的___________效应来工作的，其发热盘的电阻越小，发热功率越
___________。
15．科学家为物理学做出了巨大贡献，发现了很多规律，有力地推动了社会的发展。本学期我们学习了两个利用科学家命名的定律，先后分别是：___________定律和___________定律。
16．如图所示的电路中，电源电压保持不变，灯L标有“6V 1.2W”字样，R是定值电阻。当
断开开关S ，闭合开关S 、S 时，灯L正常发光，电流表的示数为0.6A，则灯L正常发光
2 1 3
时通过的电流为_______A，定值电阻R的阻值为______ 。
17．小明家中的电能表如图所示，小明让一用电器单独正常工作，观察到该用电器正常工作
10min电能表的指示灯闪烁了60次，则该用电器的额定功率是______W。若该用电器每天少
正常工作0.5h，则一个月（30天）可节约电能______kW·h。
18．小江为了延长楼道灯的使用寿命，将如图所示的两只灯泡串联使用。他观察两灯发现乙
灯的灯丝较__________（选填“粗”或“细”），两灯串联使用时，该灯泡的亮度较
__________（选填“亮”或“暗”）。
19．如图所示是定值电阻R和小灯泡L的I-U图像，其中代表小灯泡的是图线______（选填
“甲”或“乙”）。若将图中的R和L串联接在5V的电源上，则电路中的总功率为
______W。20．在如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S，调节滑动变阻
器 ，发现电流表示数从 变为 ，电压表示数改变了 。由此可判断在这一过程中
滑动变阻器连入电路的阻值___________（选填“变大”、“变小”或“不变”），定值电
阻R的电功率变化了___________W。
四、实验题
21．做“测量小灯泡额定功率”的实验（灯泡的额定电压为2.5V，设灯丝电阻阻值不变）。
（1）小明按如图甲所示的电路图连接电路后，闭合开关，发现小灯泡较暗，电流表有示数，
电压表有示数，调节滑动变阻器的滑片，两表的示数都不变，原因是滑动变阻器（如图乙）
接了___________两个接线柱（用接线柱的字母表示）；
（2）排除故障后，闭合开关，调节滑动变阻器的滑片，直到电压表示数为___________V时
为止，若此时电流表的示数为0.3A，则小灯泡的额定电功率为___________W；
（3）同组的小月同学设计了一个电路，如图丙所示，也测出了另一个额定电压为2.5V的小
灯泡正常发光时的功率，其中定值电阻的阻值R=25Ω，正确操作步骤如下：
①只闭合开关S和___________，调节滑动变阻器的滑片使电流表示数为I =___________A；
1
②只闭合开关S和___________，保持滑动变阻器的滑片位置不动，读出电流表示数为I ；
2
③小灯泡的额定电功率表达式为P =___________。（用物理量符号表示）。
额22．如图所示，小聪同学连接了用“伏安法”测电阻的实验电路。
（1）同组的小丽发现他的连接中有错误，而且只需改动一根导线的连接，就可以顺利进行
实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线；
___________
（2）电路连好后，闭合开关前，应将滑动变阻器的滑片P滑到___________（选填“A”或
“B”）端；
（3）小聪闭合开关，移动滑动变阻器的滑片P时，发现两个电表只有一个有示数，初步检
查确认，电路接线完好，两个电表均无故障，则发生故障的元件应是___________（填字
母）；
A．电源 B．滑动变阻器 C．定值电阻R D．开关
（4）排除故障后，小聪正常进行实验并将实验数据记录在下表中。若第2次测量时电流表
的示数如图所示，为___________A，根据三次实验数据可得定值电阻R=___________Ω；
实验次数 电压U/V 电流I/A 电阻R/Ω
1 1.5 0.16 9.4
2 2.0
3 2.5 0.22 11.4
（5）在物理实验中，经常要对物理量进行多次测量，下列实验与本次实验进行多次测量的
目的相同的是___________（填字母）。
A．用刻度尺测量作业本的长度
B．探究同种物质的质量与体积的关系
C．测量小灯泡的电功率
23．实验小组在“测量小灯泡的额定功率”实验中，实验器材：两节新干电池、额定电压为2.5V的小灯泡（正常发光时的电阻约为8Ω）、电流表、电压表、滑动变阻器、开关和若干
导线。
（1）请根据设计的如图甲所示的电路图，用笔画线代替导线将如图乙所示的实物电路连接
完整_______；
（2）连接好电路，应先将滑动变阻器的滑片P移至最______（选填“左”或“右”）端。
闭合开关，同学们观察到小灯泡不发光，电流表无示数，电压表的示数接近3V，则电路故
障可能是_______（选填序号）；
A．小灯泡短路 B．小灯泡断路
C．滑动变阻器短路 D．滑动变阻器断路
（3）排除故障继续实验，调节滑片P使电压表示数为2.5V，此时电流表的示数如图丙所示，
为______A，待测小灯泡的额定电功率是_____W；
（4）同学们记录的实验数据如下表所示，分析表格数据可知：①小灯泡的实际功率越大，
发光越______；②小灯泡灯丝的电阻随温度的升高而______（选填“增大”、“减小”或
“不变”）；
实验次 小灯泡两端的电压 通过小灯泡的电流 小灯泡的电功率 小灯泡的亮
数 U/V I/A P/W 度
1 2 0.26 0.52 较暗
2 2.5 正常
3 3 0.32 0.96 较亮
（5）实验后，同学们在交流讨论时，利用一个阻值已知的定值电阻R 代替电压表，设计了
0
一个电路，如图丁所示，也测出了该小灯泡的额定功率（假设电源电压保持不变）。请将实
验步骤补充完整。
①只闭合开关S和S ，调节滑动变阻器滑片P使电流表示数为______；
2
②保持滑动变阻器滑片位置不动，_______________，读出电流表示数为I；③小灯泡的额定电功率的表达式：P ＝_________（用U 、R 、I表示）。
额 额 0
24．小丽同学手里有一个标有“3.8V”字样小灯泡，她想知道小灯泡正常工作时的电阻，于
是在学校实验室找来一些器材连接了如图甲所示的实验电路，电源电压恒定不变。
（1）小丽测小灯泡电阻的实验原理是__________；
（2）请你用笔画线代替导线，将图甲中的实物连接完整________（要求滑片向左移灯泡变
亮）；
（3）故障排除后，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙所示，示
数为__________A，小灯泡正常工作时的电阻是__________Ω；
（4）完成上述实验后，小丽向老师要了一个已知阻值为R 的定值电阻和一个单刀双掷开关，
0
借助部分现有的实验器材，设计了如图丙所示的实验电路，测出了小灯泡的额定功率，请你
帮她完成下列实验步骤：
①连接好实验电路，闭合开关S ，将开关S 拨到触点__________（选填“1”或“2”），移动
1 2
滑片，使电压表的示数为__________V；
②保持滑片的位置不动，再将开关S 拨到触点__________（选填“1”或“2”），读出电压表
2
的示数为U；
③小灯泡额定功率的表达式为P ＝__________（用已知量和测量量表示）。
额
25．小明在探究“电流通过导体产生的热量与哪些因素有关”时采用了如图所示的实验装置。
（1）在实验中通过观察______来判断电流通过导体产生热量的多少；（2）图甲装置可用来探究电流通过导体产生的热量与______的关系；
（3）若通过图乙装置中左右两侧密闭盒内导体的电流分别为I 和I ，则I ______I （填
1 2 1 2
“＞”、“＝”或“＜”），由乙图得到的结论为：______。
五、计算题
26．某食堂安装了自动加热餐台，其简化电路如图所示。闭合开关S，餐台开始加热。当台
内食品温度达到50℃时，控制开关S 自动转到保温位置为食品保温；当台内食品温度降到
0
20℃时，S 自动转到加热位置为食品加热。定值电阻R =24.2Ω，保温功率为440W。求：
0 1
（1）定值电阻R 的阻值；
2
（2）餐台的加热功率；
（3）在加热状态时，餐台工作5min产生的热量可使5kg初温20℃的汤升温至50℃。若不
计热量损失，求汤的比热容。
27．如图所示的电路中，电源电压恒为6V，灯泡L上标有“3V 1.5W”字样（设灯丝电阻不
变），定值电阻R 的阻值为15Ω，滑动变阻器R 的规格为“50Ω 1A”，电流表量程为
1 2
0~0.6A，电压表量程为0~3V，求：
（1）小灯泡L的电阻；
（2）闭合S、断开S 、S ，电流表示数为0.3A，此时滑动变阻器R 连入电路的阻值；
1 2 2
（3）同时闭合S、S 、S ，滑动变阻器的滑片滑至最右端，通电1min定值电阻R 产生的热
1 2 1
量；
（4）同时闭合S、S 、S ，在确保各元件安全的情况下，滑动变阻器R 的最大功率。
1 2 228．如图所示，电源电压保持不变，电阻R 的阻值为30Ω，只闭合开关S ，电流表A 的示
1 1 2
数为0.3A，再闭合开关S ，电流表A 的示数增大了0.9A。求：
2 2
（1）电源电压U；
（2）电阻R 的阻值；
2
（3）开关均闭合时，电路消耗的总功率。
29．小明用图所示电路研究电功率和电流的关系，绘制了定值电阻 、滑动变阻器 的功率
与电流的图像甲和乙，如图所示，求：
（1） 的阻值；
（2）当电流表示数为 时，滑动变阻器 消耗的功率。
30．如图所示，这是有加热和保温两挡的电热器工作电路图，电源电压U＝220V。发热体由
R 和R 两个电热丝（阻值均不变）构成，其保温功率为220W；开关S 、S 闭合时，通过电
1 2 1 2
热丝R 的电流为5A。求：
2
（1）处于保温挡时通过电热器的电流；（2）开关S 、S 闭合时，电热丝R 在5min内产生的热量；
1 2 2
（3）电热器处于加热挡时正常工作0.5h消耗的电能。
