专题 19 生活用电（测试）（原卷版）
（时间40分钟，共100分）
一、选择题（每小题3分，共42分）

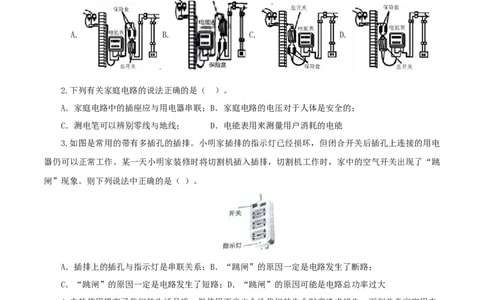

1.如图中的家庭电路元件，连接顺序正确的是（ ）。
A. B. C. D.
2.下列有关家庭电路的说法正确的是（ ）。
A．家庭电路中的插座应与用电器串联；B．家庭电路的电压对于人体是安全的；
C．测电笔可以辨别零线与地线； D．电能表用来测量用户消耗的电能
3.如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电
器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳
闸”现象。则下列说法中正确的是（ ）。
A．插排上的插孔与指示灯是串联关系；B．“跳闸”的原因一定是电路发生了断路；
C．“跳闸”的原因一定是电路发生了短路；D．“跳闸”的原因可能是电路总功率过大
4.电的使用提高了我们的生活品质，但使用不当也会给我们的生命财产造成损失，下列关于家庭用电
安全的说法中错误的是（ ）。
A.控制用电器的开关应接在用电器和火线之间；
B.若空气开关“跳闸”，一定是使用了大功率用电器；
C.发现电路起火，应立即断开电源开关，切断电路；
D. 有金属外壳的用电器使用三脚插头是为了防止漏电而采取的安全措施
5.下列各项操作中，不符合安全用电原则的是（ ）。
A．更换电灯泡时，要断开电源开关；B．使用验电笔时，手要接触验电笔后端的金属部分；
原创精品资源学科网独家享有版权，侵权必究！
第 1 页 共 7 页C．在家庭电路的前端安装空气开关；D．电器电线绝缘皮破损了，仍然继续使用
6.下列做法符合安全用电要求的是（ ）。
A．用湿布擦拭正在工作的台灯； B．在未断开电源的情况下更换灯泡；
C．一个插座上同时使用多个大功率用电器；D．家庭电路中安装保险丝或空气开关
7.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（
）。
（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰； （4）户外输电线绝缘皮破损。
A．（1）和（2） B．（2）和（3） C．（1）和（3） D．（2）和（4）
8.关于家庭电路和安全用电，下列说法中正确的是（ ）。
A．使用试电笔时，手指不能触碰试电笔上端的金属帽；
B．金属外壳的用电器必须接地；
C．低于220V的电压对人体都是安全的；
D．若空气开关“跳闸”，一定是电路中出现了短路

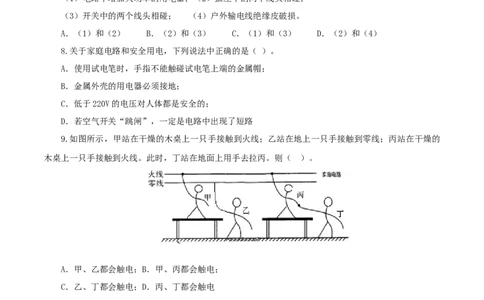

9.如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的
木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（ ）。
A．甲、乙都会触电；B．甲、丙都会触电；
C．乙、丁都会触电；D．丙、丁都会触电
10.下列生活用电的做法。正确的是（ ）。
A．用铜丝代替保险丝； B．开关接在零线和用电器之间；
C．用电器的金属外壳与地线相连；D．插座上同时接入多个大功率用电器
11.下列措施不符合安全用电规范的是（ ）。
A．用湿布擦抹正在工作的台灯；
B．用电器的金属外壳接地；
C．用电器的开关装在火线上；
D．使用测电笔时，手接触笔尾的金属电极
原创精品资源学科网独家享有版权，侵权必究！
第 2 页 共 7 页12.关于用电情景，下列说法符合安全用电的是（ ）。
A．试电笔使用时候，一定要触碰笔尾金属帽；
B．开关安装位置应该连接在用电器与零线中间；
C．家用电器起火时，先灭火，后切断电源；
D．当发现身边有人触电时，应该立即用手把触电人拉开
13.在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持
开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是
（ ）
A．零线上保险丝烧断；B．火线上保险丝烧断；C．灯丝烧断；D．插座短路
14.如图是家庭电路正常工作的一部分。下列说法中正确的是（ ）。
A. 导线B与大地之间的电压为220V；
B. 使用测电笔时，手一定不能接触笔尾的金属体；
C. 电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地；
D. 闭合开关后测电笔先后插入插座的左右插孔，氖管都发光
二、填空题（44分）
15.为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路
处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零
线与接地线。
16.在家庭电路中，各用电器之间是______（选填“串联”或“并联”）连接的。星期天小天在家里
原创精品资源学科网独家享有版权，侵权必究！
第 3 页 共 7 页正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其
原因可能是电热水壶插头内部______，也可能是家里电路中用电器总功率______。
17.我国家庭电路的电压是 Ⅴ；在家庭电路中，熔丝熔断的原因是短路和 ；当发现家用
电器或电线失火时，必须先 电源，然后再救火。
18.用试电笔可辨别火线和零线，使氖管发光的是 。如图所示电路，闭合开关后，发现电灯
不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是 。

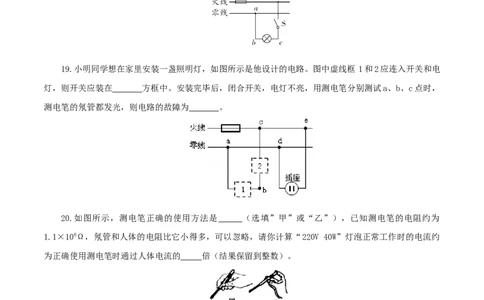

19.小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框 1和2应连入开关和电
灯，则开关应装在 方框中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，
测电笔的氖管都发光，则电路的故障为 。
20.如图所示，测电笔正确的使用方法是 （选填”甲”或“乙”），已知测电笔的电阻约为
1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V 40W”灯泡正常工作时的电流约
为正确使用测电笔时通过人体电流的 倍（结果保留到整数）。
21.周末，小华在家开着空调看电视。妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了。则
“跳闸”的原因可能是__________。根据小华家自动空气开关上的铭牌（如图所示），他家的电路允许使
用的电器总功率最大为__________W。
原创精品资源学科网独家享有版权，侵权必究！
第 4 页 共 7 页22.晚上，婷婷家中的空调、电视机都开着，厨房里的微波炉正在加热中午剩下的“比萨”饼.婷婷想
再用电热水壶烧点水喝，她刚一插上电热水壶，家里的保险丝就断了，请回答以下问题：
（1）电热水壶是利用电流的______效应工作的，保险丝断熔断的原因是____________；
（2）电热水壶可以将水烧开，而与它相连的导线却不怎么热，这是因为__________．
A．导线的绝缘皮隔热；
B．导线散热比电热水壶快；
C．导线的电阻远小于电热水壶电热丝的电阻，导线消耗的电能少；
D．通过导线的电流小于通过电热水壶的电流。
23.我国家庭电路电压是220V，用电器的开关要安装在 （选填“火线”、“零线”或“地
线”）上。如果家用电器或线路着火， （选填“不可”或“可以”）直接泼水灭火。
三、作图题（14分）
24.（4分）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符
合安全用电原则；熔断器控制插座；拉线开关控制电灯。
25.（3分）图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将
电路图连接完整，使其符合安全用电的原则。
原创精品资源学科网独家享有版权，侵权必究！
第 5 页 共 7 页26.（4分）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
27.（3分)家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电；如果指示灯损坏，开关
闭时插孔也能正常通电。根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式。
