专题 05 光现象（测试）（原卷版）
（时间60分钟，共100分）
一、选择题（每小题3分，共36分）
1．为避免司机低头观察汽车仪表，忽略路况造成事故，厂商开发出抬头显示器：汽车仪表安装在驾
驶台上，显示面水平朝上，司机平视，借助透明挡风玻璃看到竖直的仪表显示的像，如图所示，则
（ ）。
A．像是实像；
B．像是由于光的折射形成的；
C．像比驾驶台上的仪表显示要小；
D．司机前面的挡风玻璃与水平面的夹角应为45°
2．如图所示，有一束光线与平面镜的夹角为60°，当入射光线绕O点沿顺时针方向转过20°，平面
镜MN沿逆时针方向转过20°，则反射光线转过了（ ）。
A．80° B．60° C．40° D．0°
3．如图所示，两平面镜垂直放置，某光线PA以入射角α入射到镜面M上，经平面镜M和N两次反射
后反射光线BQ与PA平行。现将两平面镜以过O点且垂直于纸面的直线为轴同时逆时针旋转一个角度 β
（β＜α），假设镜面足够大，则入射光线与反射光线之间的距离将（ ）
原创精品资源学科网独家享有版权，侵权必究！
第 1 页 共 8 页A．增大 B．减小 C．不变 D．无法判断
4．如图所示是河对岸墙壁上的钟在水面的像，则实际时间应该为（ ）。
A．11：55 B．12：05 C．5：25 D．6：35

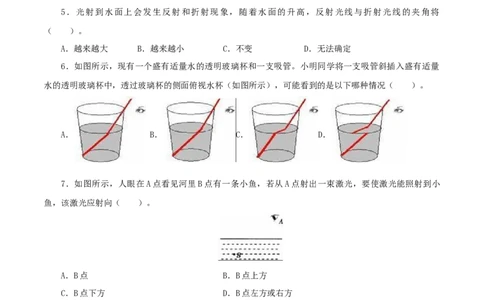

5．光射到水面上会发生反射和折射现象，随着水面的升高，反射光线与折射光线的夹角将
（ ）。
A．越来越大 B．越来越小 C．不变 D．无法确定
6．如图所示，现有一个盛有适量水的透明玻璃杯和一支吸管。小明同学将一支吸管斜插入盛有适量
水的透明玻璃杯中，透过玻璃杯的侧面俯视水杯（如图所示），可能看到的是以下哪种情况（ ）。
A． B． C． D．
7．如图所示，人眼在A点看见河里B点有一条小鱼，若从A点射出一束激光，要使激光能照射到小
鱼，该激光应射向（ ）。
A．B点 B．B点上方
C．B点下方 D．B点左方或右方
8．如图光路图中，表示光的反射现象的是（ ）。
A． B．
原创精品资源学科网独家享有版权，侵权必究！
第 2 页 共 8 页C． D．
9．一条光线在物体表面上发生反射，反射光线与入射光线垂直，则（ ）。
A．入射角为45° B．入射角为90°
C．反射角为45° D．入射光线垂直物体表面

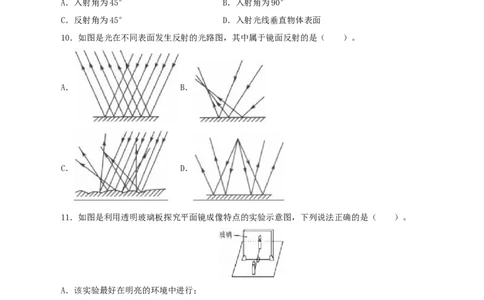

10．如图是光在不同表面发生反射的光路图，其中属于镜面反射的是（ ）。
A． B．
C． D．
11．如图是利用透明玻璃板探究平面镜成像特点的实验示意图，下列说法正确的是（ ）。
A．该实验最好在明亮的环境中进行；
B．蜡烛远离玻璃板过程中，蜡烛的像始终与蜡烛等大；
C．把光屏放在玻璃板后像所在的位置，像不会成在光屏上；
D．玻璃板应选择较厚且涂有水银反光面的镜子
12．潜水艇下潜后，艇内人员可以用潜望镜观察水面情况，下面关于潜望镜的说法中，正确的是（
）。
A．潜望镜利用了光的反射改变了光的传播方向；
B．潜望镜利用了平面镜成像原理；
原创精品资源学科网独家享有版权，侵权必究！
第 3 页 共 8 页C．光在潜望镜内传播时发生了光的漫反射；
D．从潜望镜看到的是物体的虚像
二．填空题（每空2分，共36小题）
13． 物体叫做光源。①灯笼鱼、②宝石、③太阳、④霓虹灯、⑤眼睛等物体中， 是光
源。（填序号）

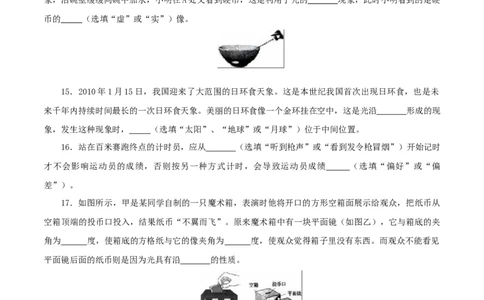

14．如图所示，小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它。这是因为光的 现
象，沿碗壁缓缓向碗中加水，小明在A处又看到硬币，这是利用了光的 现象，此时小明看到的是硬
币的 （选填“虚”或“实”）像。
15．2010年1月15日，我国迎来了大范围的日环食天象。这是本世纪我国首次出现日环食，也是未
来千年内持续时间最长的一次日环食天象。美丽的日环食像一个金环挂在空中，这是光沿 形成的现
象，发生这种现象时， （选填“太阳”、“地球”或“月球”）位于中间位置。
16．站在百米赛跑终点的计时员，应从 （选填“听到枪声”或“看到发令枪冒烟”）开始记时
才不会影响运动员的成绩，否则按另一种方式计时，会导致运动员成绩 （选填“偏好”或“偏
差”）。
17．如图所示，甲是某同学自制的一只魔术箱，表演时他将开口的方形空箱面展示给观众，把纸币从
空箱顶端的投币口投入，结果纸币“不翼而飞”。原来魔术箱中有一块平面镜（如图乙），它与箱底的夹
角为 度，使箱底的方格纸与它的像夹角为 度，使观众觉得箱子里没有东西。而观众不能看见
平面镜后面的纸币则是因为光具有沿 的性质。
18．一束光从空气斜射到某页面上时发生了反射和折射，入射光线与液面30°角，如图，反射光线与
折射光线的夹角为80°，则反射角的大小为 ，折射角的大小为 。
原创精品资源学科网独家享有版权，侵权必究！
第 4 页 共 8 页19．如图所示，有两块平面镜，其夹角为θ，当任何方向的一束光线射到其中一块平面镜上，经两次
反射后，光线恰好按照原来的方向返回，则这两块平面镜之间的夹角为 。
20．仔细观察，收集整理如图所示提供的信息，完成下列提问：
（1）平时我们常见到的“黑板反光”现象可用 图（填“甲”或“乙”）解释。
（2）乙图是 反射，每条反射光线和对应的入射光线都 （填“遵循”或“不遵循”）光的反
射定律。
四、解答题（共28分）
21．（6分）某实验小组在上完光学实验之后，有了以下的争论：
（1）杨美同学说：“只要是亮的物体都是光源”；胡伟同学说：“天上的星星都是光源”；王萍同
学说：“动物都不是光源”；王琴同学说：“你们说的都不对”。如果你是你是老师，你会给他们做出什
么样的解释？试列举几个常见的光源。
（2）另外3班的物理实验小组在做实验时候，由于时间的关系没有完成实验，请你帮忙完成：
第一组：在光的直线传播中，对光沿直线传播有两例未完成，请补充：
例如：①挖隧道时利用“激光准直”来开挖直道；② ③
第二组：在做小孔成像的实验中，小孔成△，问它对实验结果有没有影响： （选填“有”或
“无”），在小孔成像中，小孔成像的特点是： ，证明了光的 现象。
22．（4分）如图为一利用红外线工作的防盗报警器，其原理是：红外发射器发出一束较强的红外
线，红外接收器可接收红外线，当盗贼遮挡在AB间，即挡住红外线，此时红外接收器无法接收到红外线，
原创精品资源学科网独家享有版权，侵权必究！
第 5 页 共 8 页便驱动喇叭报警，从而达到防盗的目的。
（1）该原理说明：
①红外线 （是/不是）沿直线传播的。
②红外线 （能/不能）穿透人体。
（2）红外线看不见，摸不着，你怎样才能证明，红外发射器和接收器间是否有红外线？
请简述： 。
23.（5分）“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，标有刻度 ( 图
中未画出 ) 的白色纸板 ABCD ．能绕垂直于 CD 的 ON 轴翻转，在纸板上安装一支可在纸板平面内自由
移动的激光笔。
(1) 实验前，应将纸板 ______ 放置平面镜上；移动激光笔，使入射光束绕入射点 O 沿逆时针方向
转动，可观察到反射光束沿 _____ 时针方向转动；
(2) 移动激光笔，使入射角为 45° ，测得反射角也为 45° ，由此就得出 “ 光反射时，反射角等
于入射角 ” 的结论你认为有何不妥之处？ _________ ；
(3) 如图乙所示，将纸板右半部分绕 ON 向后翻转任意角度，发现纸板上均无反射光束呈现此现象说
明了： __________ ；
(4) 在图甲中，若将纸板 ( 连同激光笔 ) 绕 CD 向后倾斜，此时反射光束 ____________ ．
A． 仍在纸板上呈现 B． 被纸板挡住 C． 在纸板前方
24.（3分）小芹利用如图所示的实验装置探究平面镜成像的特点。请按要求回答下列问题：
（1）实验中，使用薄透明平板玻璃代替平面镜，这样做的目的是 。
（2）在水平桌面上铺一张白纸，纸上竖直放置一块薄透明平板玻璃，把蜡烛A放在平板玻璃的前面，
再拿一支外形与A相同的蜡烛B放在平板玻璃后面移动，透过平板玻璃观察直到从多个角度看上去都跟蜡
烛A的像 ，此位置即为像的位置。
原创精品资源学科网独家享有版权，侵权必究！
第 6 页 共 8 页25．（3分）人通过一个小窗口能看到的范围是有限的，请在图中用作图的方法表示人眼所看到的范
围大小（用带有箭头方向的直线表示光线，箭头方向为光的传播方向）。
26.（4分）如图所示 ， 光源 S 发出的一束光经墙上的平面镜反射后 ， 射入游泳池中．请画出它
经平面镜发生反射及进入水中发生折射的光路图 。
27.（3分）按要求作图（请保留作图痕迹）：如图所示，画出入射光经互相垂直的两个平面镜反射
的光路。
