专题 06 透镜成像及应用（测试）（原卷版）
（时间60分钟，共100分）
一、选择题（每小题3分，共39分）

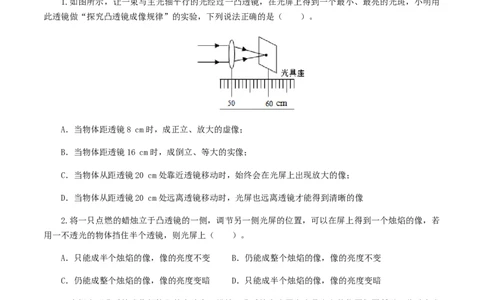

1.如图所示，让一束与主光轴平行的光经过一凸透镜，在光屏上得到一个最小、最亮的光斑，小明用
此透镜做“探究凸透镜成像规律”的实验，下列说法正确的是（ ）。
A．当物体距透镜8 cm时，成正立、放大的虚像；
B．当物体距透镜16 cm时，成倒立、等大的实像；
C．当物体从距透镜20 cm处靠近透镜移动时，始终会在光屏上出现放大的像；
D．当物体从距透镜20 cm处远离透镜移动时，光屏也远离透镜才能得到清晰的像
2.将一只点燃的蜡烛立于凸透镜的一侧，调节另一侧光屏的位置，可以在屏上得到一个烛焰的像，若
用一不透光的物体挡住半个透镜，则光屏上（ ）。
A．只能成半个烛焰的像，像的亮度不变 B．仍能成整个烛焰的像，像的亮度不变
C．仍能成整个烛焰的像，像的亮度变暗 D．只能成半个烛焰的像，像的亮度变暗
3.在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光
屏上得到烛焰清晰的像，若保持凸透镜位置不动，将蜡烛移到光具座的35cm刻度线处，对于此时像的性质
判断正确的是（ ）。
原创精品资源学科网独家享有版权，侵权必究！
第 1 页 共 9 页A．一定是等大的像 B．一定是缩小的像
C．一定是放大的像 D．可能是正立的像

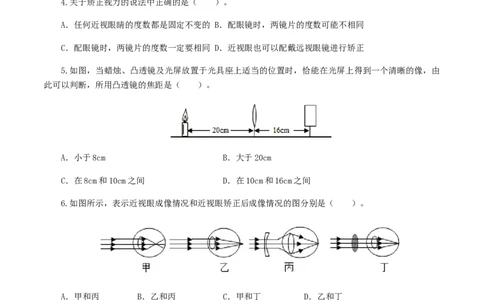

4.关于矫正视力的说法中正确的是（ ）。
A．任何近视眼睛的度数都是固定不变的 B．配眼镜时，两镜片的度数可能不相同
C．配眼镜时，两镜片的度数一定要相同 D．近视眼也可以配戴远视眼镜进行矫正
5.如图，当蜡烛、凸透镜及光屏放置于光具座上适当的位置时，恰能在光屏上得到一个清晰的像，由
此可以判断，所用凸透镜的焦距是（ ）。
A．小于8cm B．大于20cm
C．在8cm和10cm之间 D．在10cm和16cm之间
6.如图所示，表示近视眼成像情况和近视眼矫正后成像情况的图分别是（ ）。
A．甲和丙 B．乙和丙 C．甲和丁 D．乙和丁
7.小晨在做探究凸透镜成像规律的实验，如图所示，F点为一倍焦距处，H点为二倍焦距处。下列说法
错误的是（ ）。
原创精品资源学科网独家享有版权，侵权必究！
第 2 页 共 9 页A．为使像成在光屏的中央，应将蜡烛向上移动；
B．烛焰位于A点时，成放大的实像；
C．烛焰位于B点时，光屏承接不到像；
D．烛焰从A点移到B点的过程中时，光屏上始终出现放大的像

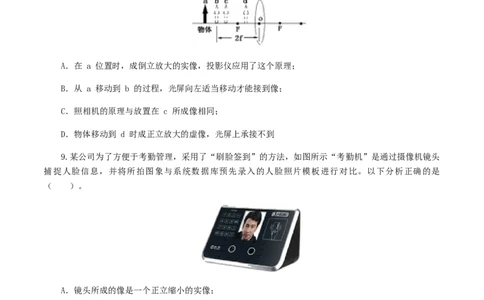

8.如图所示，把物体分别放在a、b、c、d四个位置，下列说法正确的是（ ）。
A．在 a 位置时，成倒立放大的实像，投影仪应用了这个原理；
B．从 a 移动到 b 的过程，光屏向左适当移动才能接到像；
C．照相机的原理与放置在 c 所成像相同；
D．物体移动到 d 时成正立放大的虚像，光屏上承接不到
9.某公司为了方便于考勤管理，采用了“刷脸签到”的方法，如图所示“考勤机”是通过摄像机镜头
捕捉人脸信息，并将所拍图象与系统数据库预先录入的人脸照片模板进行对比。以下分析正确的是
（ ）。
A．镜头所成的像是一个正立缩小的实像；
B．人越靠近镜头，成的像越大；
C．摄像机的镜头相当于一个凹透镜；
D．若摄像机可以自动将镜头前1 m处的人脸拍摄成像，则镜头的焦距可为0.6 m
10.在“用点燃的蜡烛研究凸透镜成像规律”的实验中，小芳在草稿上记录了一次实验现象（漏画了
光屏）如图所示，由此可以判断（ ）。
原创精品资源学科网独家享有版权，侵权必究！
第 3 页 共 9 页A．l 是物距
1
B．l 是像距
2
C．实验中，所成的像是倒立缩小的实像
D．实验中，所成的像是正立放大的实像

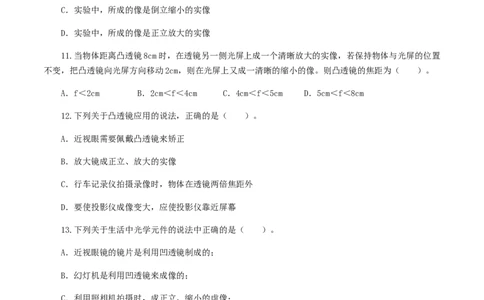

11.当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置
不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像。则凸透镜的焦距为（ ）。
A．f＜2cm B．2cm＜f＜4cm C．4cm＜f＜5cm D．5cm＜f＜8cm
12.下列关于凸透镜应用的说法，正确的是（ ）。
A．近视眼需要佩戴凸透镜来矫正
B．放大镜成正立、放大的实像
C．行车记录仪拍摄录像时，物体在透镜两倍焦距外
D．要使投影仪成像变大，应使投影仪靠近屏幕
13.下列关于生活中光学元件的说法中正确的是（ ）。
A．近视眼镜的镜片是利用凹透镜制成的；
B．幻灯机是利用凹透镜来成像的；
C．利用照相机拍摄时，成正立、缩小的虚像；
D．用凸透镜做放大镜时，成正立、缩小的实像
二、填空题（每空2分，共32分）
14.小明同学喜欢摄影。一天清晨，他用照相机对同一片树叶拍了两张清晰的照片，如图甲和乙所
示。若小明拍摄这两张照片时相机镜头的焦距相同，那么拍摄 （选填“甲”或“乙”）照片时树叶
与相机的距离大一些。树叶上露珠下面的叶脉看起来比较大，这是因为圆形的露珠相当于 。
原创精品资源学科网独家享有版权，侵权必究！
第 4 页 共 9 页15.现代智能机的照相技术越来越成熟，同学们在日常生活中常用手机进行拍照留念，如图所示，手
机的镜头相当于一个 透镜，该类透镜在日常生活中可以用来矫正 （选填“近视眼”或“远
视眼”）。
16.“虚拟试衣镜”亮相南京国际软件产品博览会，该款“虚拟试衣镜”解决了购物者很难观察到试
穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，如图，监视顾客移动的
摄像头相当于一个 镜，顾客离摄像头的距离应在 的范围。
17.取一个盛水的圆柱形玻璃杯，将手紧靠在杯的背面，透过水杯看到的手“变大”了。盛水的圆柱
形玻璃杯相当于 （选填“凸透镜”或“凹透镜”），透过它看到的是手被放大的 （选填“实
像”或“虚像”）。
18．近期流行的“自拍神器”给旅行者自拍带来方便。如图所示，与直接拿手机自拍相比，利用自拍
杆可以 物距（增大/减小），便于成 立、 （放大/缩小）的像，取得更好的拍摄效
果。
19.小明将蜡烛、凸透镜和光屏调到如图所示位置时，在光屏上得到了一个清晰的像，这个像一定是
（选填“放大”、“缩小”或“等大”）的，此时成像特点可应用于 （选填“照相机”、“投影
仪’’或“放大镜”）。若将凸透镜向右移动 cm，屏上即可再次成清晰的像。若在图示位置将蜡烛
原创精品资源学科网独家享有版权，侵权必究！
第 5 页 共 9 页靠近凸透镜，光屏上的像将会模糊，若在透镜前放置一个焦距合适的 （选填“近视”或“远视”）
眼镜，光屏上的像也可以再次清晰。若在图示位置将蜡烛向右移动20cm，则蜡烛通过凸透镜的像一定是
。
20.小明从眼镜上取下一块镜片，透过镜片观看邮票上的文字（如图甲所示）。小明用的镜片是
透镜，所成的是 像（选填“虚”或“实”）。小明将此镜片放在蜡烛和光屏之间，移动光屏，使烛
焰在光屏上成清晰的像，则像是 （选填“倒立”或“正立”）的，然后在镜片前放置一眼镜（如图
乙所示），光屏上的像变模糊了，向后移动光屏，像又清晰了。此眼镜是 （选填“近视”或“远
视”）眼镜
三、作图题（7分）
21.（4分）按照要求作图。（作图时请用刻度尺）
在图中画出两条光线经过凸透镜后的光路。
22.（3分）请画出由S点发出的光经过凸透镜后的折射光线。
原创精品资源学科网独家享有版权，侵权必究！
第 6 页 共 9 页四、实验与解答题（22分）
23.（6分）在“探究凸透镜成像规律”的实验中
（1）当蜡烛、透镜和光屏的位置如图所示时，光屏上恰好呈清晰的像，该像是倒立、 （选填
“放大”“等大”或“缩小”）的实像。
（2）固定图中透镜和光屏的位置都不变，将蜡烛移到 20cm刻度线处，要在光屏上再次看到清晰的
像，可在透镜前放置一个 （选填“近视”或“远视”）眼镜片，或将透镜换成焦距
（“大”或“小”）些的透镜。
24．（6分）在“探究凸透镜成像规律的实验”中，将蜡烛、焦距等于 10cm的凸透镜、光屏放在光具
座上，把凸透镜固定在50cm处。
（1）如图所示，先调节烛焰、凸透镜和光屏的中心在
（2）将蜡烛放在A点，光屏在B位置上，为了找到清晰的像，应将光屏向 （选填“左”或
“右”）移动。
（3）依次改变蜡烛的位置，移动光屏，直到找到清晰的像。记录的数据如表。
次数 1 2 3 4 5 6
物距（cm） 40 35 30 25 20 15
像距（cm） 13.5 14 15 16.7 20 30
原创精品资源学科网独家享有版权，侵权必究！
第 7 页 共 9 页将蜡烛放在C点观察到烛焰的正立、放大的虚像后，若希望看到更大的虚像，应将蜡烛向 （选
填“左”或“右”）移动。
25．（10分）张华同学用一个焦距未知的凸透镜、蜡烛、光屏探究凸透镜成像规律：
（1）由图可知，凸透镜的焦距是 cm．实验时，应使烛焰、凸透镜、光屏的中心大致在
。
（2）将凸透镜固定在图所示的光具座位置不动，张华将点燃的蜡烛移至 10cm刻度处，在光屏上出现
倒立、缩小的 （选填“实”或“虚”）像；若将点燃的蜡烛移至40cm刻度处，他通过凸透镜看到
烛焰的 （选填“倒立”或“正立”）、放大的虚像。
（3）如果用遮光罩将凸透镜的上半部分罩住，则烛焰在光屏上的成像情况是
A．完整的像 B．一半的像 C．无法成像。
