第 17 讲—生活用电
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用测电笔时，手不能接触笔上任何金属体
B．家庭电路中，插座和各用电器之间是并联的
C．只有大功率用电器才使用三脚插头
D．用电器不慎起火后，应立即用水灭火

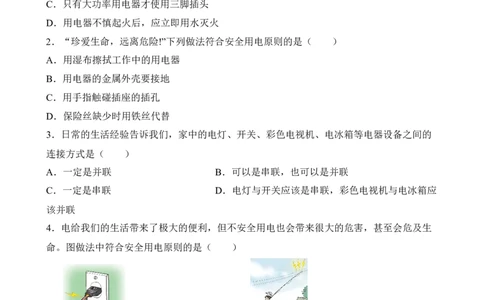

2．“珍爱生命，远离危险!”下列做法符合安全用电原则的是（ ）
A．用湿布擦拭工作中的用电器
B．用电器的金属外壳要接地
C．用手指触碰插座的插孔
D．保险丝缺少时用铁丝代替
3．日常的生活经验告诉我们，家中的电灯、开关、彩色电视机、电冰箱等电器设备之间的
连接方式是（ ）
A．一定是并联 B．可以是串联，也可以是并联
C．一定是串联 D．电灯与开关应该是串联，彩色电视机与电冰箱应
该并联
4．电给我们的生活带来了极大的便利，但不安全用电也会带来很大的危害，甚至会危及生
命。图做法中符合安全用电原则的是（ ）
A． 使用绝缘皮破损的电线 B． 在高压线下钓鱼
C． 更换灯泡先切断电源 D． 同时使用很多电器5．下列有关安全用电的说法中，正确的是（ ）
A．功率为3000W的电烤箱不可以插在标有“220V 10A”的插板上使用
B．开关应接在零线与用电器之间
C．更换灯泡或维修电器前不要断开电源
D．正在充电的电动车着火时直接浇水灭火
6．对于生活中的物理量，下列描述最接近实际的是（ ）
A．电热水器的额定功率约为20W
B．正常情况下人体电阻约为0Ω
C．对人体安全的电压是220V
D．台灯正常工作时的电流约为0.2A

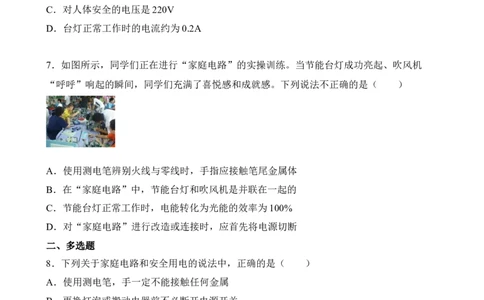

7．如图所示，同学们正在进行“家庭电路”的实操训练。当节能台灯成功亮起、吹风机
“呼呼”响起的瞬间，同学们充满了喜悦感和成就感。下列说法不正确的是（ ）
A．使用测电笔辨别火线与零线时，手指应接触笔尾金属体
B．在“家庭电路”中，节能台灯和吹风机是并联在一起的
C．节能台灯正常工作时，电能转化为光能的效率为100%
D．对“家庭电路”进行改造或连接时，应首先将电源切断
二、多选题
8．下列关于家庭电路和安全用电的说法中，正确的是（ ）
A．使用测电笔，手一定不能接触任何金属
B．更换灯泡或搬动电器前不必断开电源开关
C．发生触电事故时，漏电保护器不一定会自动切断电路
D．输电线进户后，依次连接电能表、总开关、保险装置
9．如图是某同学设计的部分家庭电路示意图，其中电器元件连接正确的是（ ）A．空气开关 B．二孔插座 C．三孔插座 D．带开关的灯泡
10．下列做法中不符合安全用电原则且可能对人造成危害的是（ ）
A．雷雨天，在户外撑伞用手机长时间打电话
B．出远门前，关闭家中电源
C．发现有人触电，可以用干燥木棍将电线挑开
D．在一个插排上同时使用多个大功率用电器

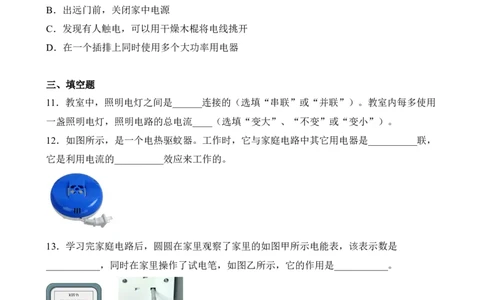

三、填空题
11．教室中，照明电灯之间是______连接的（选填“串联”或“并联”）。教室内每多使用
一盏照明电灯，照明电路的总电流____（选填“变大”、“不变”或“变小”）。
12．如图所示，是一个电热驱蚊器。工作时，它与家庭电路中其它用电器是__________联，
它是利用电流的__________效应来工作的。
13．学习完家庭电路后，圆圆在家里观察了家里的如图甲所示电能表，该表示数是
___________，同时在家里操作了试电笔，如图乙所示，它的作用是___________。
14．小南家的电能表如图所示，他家同时使用的用电器总功率不得超过___________W。若
关闭家中其它用电器，仅让“220V 1200W”的用电器正常工作2min观察到电能表转了120

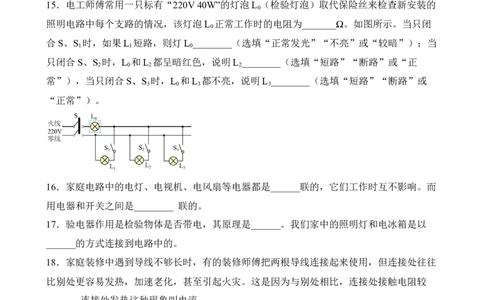

圈，则电能表上的未知参数N为____________。15．电工师傅常用一只标有“220V 40W”的灯泡L （检验灯泡）取代保险丝来检查新安装的
0
照明电路中每个支路的情况，该灯泡L 正常工作时的电阻为_______Ω。如图所示。当只闭
0
合S、S 时，如果L 短路，则灯L ________（选填“正常发光”“不亮”或“较暗”）；当
1 1 0
只闭合S、S 时，L 和L 都呈暗红色，说明L ________（选填“短路”“断路”或“正
2 0 2 2
常”），当只闭合S、S 时，L 和L 都不亮，说明L ________（选填“短路”“断路”或
3 0 3 3
“正常”）。
16．家庭电路中的电灯、电视机、电风扇等电器都是______联的，它们工作时互不影响。而
用电器和开关之间是________ 联的。
17．验电器作用是检验物体是否带电，其原理是______。我们家中的照明灯和电冰箱是以
______的方式连接到电路中的。
18．家庭装修中遇到导线不够长时，有的装修师傅把两根导线连接起来使用，但连接处往往
比别处更容易发热，加速老化，甚至引起火灾。这是因为与别处相比，连接处接触电阻较
_____，连接处发热这种现象叫电流 _____。
19．图甲所示的试电笔可辨别火线和零线，使氖管发光的是______（选填“火线”或“零
线”），小昊用测电笔检查家庭电路，电路乙中画“×”处表示该处断路，开关闭合后，用试
电笔测试电路中的A点，试电笔氖管______（选填“会”或“不会”）发光。20．为节约用电，李峰总是随手关掉家中暂时不使用的用电器，每多关掉一个家用电器，家
庭电路中干路的电流_______（填“变大”、“变小”或“不变”）。
四、实验题
21．据《周礼》记载，早在西周时期，我国古人就发明了一种可以给食物保鲜的容器，叫冰
鉴。它的结构很简单，剖面示意图如图甲所示在外部容器内装入冰块，把要保鲜的食物放入
内部容器，利用冰块______（填物态变化名称）吸热的原理，达到给食物保鲜的目的。这也
是我国古代人民智慧的一种体现。随着科技的不断发展，现代制冷设备种类很多，其中电冰
箱已走进千家万户；
（1）如图乙所示，电冰箱的制冷原理是利用制冷剂在冰箱冷冻室和冷凝器的管子里循环，
把冰箱内的“热”搬运到冰箱外，起到制冷的作用。为了把冰箱中的“热”搬出去，制冷剂
需要在______（选填“冷冻室”或“冷凝器”）的管子中液化；
（2）传统的电冰箱使用的制冷剂是氟利昂R12。这种制冷剂如果泄漏到大气中，会破坏大
气层中的臭氧层，一方面会导致太阳光中的______外线照射过强，容易引起皮肤癌，另一方
面会造成一定程度的环境问题。人们经过进一步研究采用新型物质作为冰箱的制冷剂，从而
缓解环境问题；
（3）小明研究自己家的电冰箱，发现电冰箱内有个照明灯，打开电冰箱门灯亮，关闭电冰
箱门灯不亮，而电动压缩机自动启动或停止工作不受打开或关闭电冰箱门的影响。由此他判
断电动压缩机和照明灯是______联的；
（4）小明了解电冰箱电路后，激发了设计电路的热情。他想设计一个多挡位电热毯的电路，
如图所示，R是电热毯用来加热的电热丝，R 是定值电阻（只起分压作用），当开关S分别
0
与触点1、2、3接触时，可实现“断电”、“睡眠（低温）”和“高温”的三种功能切换。
请在图中补全小明设计的电路；______（5）小明思考上面设计的电路，觉得睡眠时持续通电浪费电能，联想到家庭电路提供的是
交流电，电流方向是周期性变化的，他打算增加一个电子元件连接到电路中，使电热丝通电、
断电交替进行，达到在睡眠挡位电热丝通电时间减半的目的，从而节约电能。请写出小明所
选用的是哪种电子元件如何连接到电路中的:______。这种方法是否可行，他将继续探索。
22．酷暑的傍晚，小聪打开空调后，发现台灯发光变暗，他猜想：开了空调，家用电器的总
功率增大，总电流变大，输电线上有电阻，“分走”的电压U＝IR变大，导致台灯两端的实
际电压变小，实际功率变小，台灯变暗，为了验证猜想是否正确，他把所有家用电器看做一
个整体，用不同规格的小灯泡来模拟这个整体，并用电压恒为3 V的电源，根据图所示的电
路进行了以下实验：
第1步：连接电路后闭合开关，读出电压表和电流表的示数，并记录在表格中．
第2步：分别换接两个不同规格的小灯泡重复第1步操作；
第3步：计算小灯泡的电功率并记录在表格中.
灯泡 电压/V 电流/A 电功率/W
L 2.40 0.43 1.03
1
L 2.60 0.33 0.86
2
L 2.75 0.26 0.72
3
请你分析实验过程和数据后解答：
(1)由于每次实验小灯泡两端的电压都________电源电压(选填“大于”、“等于”或“小
于”)，从而验证了电路中导线等元件有________，会“分走”一部分电压；
(2)进一步分析可知，家用电器的总功率越大，其两端的电压就越________，这时并联在家
庭电路值的台灯就越暗；(3)在实际生活中，解决“台灯发光变暗”的一种方法是尽量选择________的导线．
五、计算题
23．如图中灯泡L标有“220V40W”，LED灯标有“220V5W”字样。
（1）请正确连接图中的家庭电路，使开关S闭合时，灯泡L和LED灯都能正常工作；开关
S断开时，灯泡L和LED灯都不工作。
（2）灯泡L正常工作时，通过灯丝的电流为多少？
（3）灯泡L正常工作时，灯丝的电阻为多少？
（4）灯泡L正常工作60s，消耗的电能是多少？
（5）小明说：“我发现5W的LED灯和40W灯泡正常工作时的亮度相当，所以5W的LED
灯比40W灯泡更省电。”小明的说法正确吗？请说出你的理由。
24．赵阳同学有一个电热器，他不知道这个电热器的功率，他想利用家中的电能表进行测量，
他把家中其他电器都关闭，只让电热器工作，经过3 min他观察到电能表转了12 r，他家的
电能表上标有“220 V 10 A 300 r/(kW·h)”的字样．请你帮他完成下列问题：
（1）这个电热器消耗的电能是多少焦？
（2）这个电热器的功率是多少千瓦？
（3）如果他家里还有200 W的电视机一台、100 W的电冰箱一台、500 W的电饭煲一个及
40 W的电灯四盏，那么这些用电器能否同时使用？
