考向1 电能
1.用电器工作的过程，实际上就是电流经过用电器时把电能转化为其他形式能的过程。
2.电能用电能表来测量，电能的国际单位是J，生活中常用单位是kW·h，1kW·h=3.6×106J。
3. 电能表计数器前后两次读数之差，就是用户在这段时间内消耗的千瓦时，即用电度数。测量较小电功时，
用表盘转数读数。
4.电能计算公式：W=UIt =Pt（适用于所有电路）

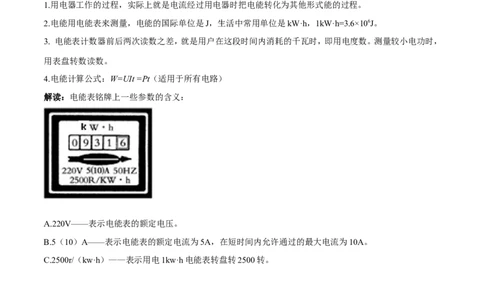

解读：电能表铭牌上一些参数的含义：
A.220V——表示电能表的额定电压。
B.5（10）A——表示电能表的额定电流为5A，在短时间内允许通过的最大电流为10A。
C.2500r/（kw·h）——表示用电1kw·h电能表转盘转2500转。
典型例题【2016·齐齐哈尔卷】小明学习了电能表的知识后，回到家里观察电能表的示数是 ，过
一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是 kW•h；若小明只
让家中一个用电器工作，观察到1min电能表的转盘穿了30转，则该用电器的功率是 W．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】18.2；1200
【解析】 小明家共消耗的电能：318.5kW•h﹣300.3kW•h=18.2kW•h；电能表转盘转了30圈用电器消耗的电能：
W=30×1/1500kW•h=0.02kW•h；用电器的功率：P=W/t=0.02kw/h/1/60h=1.2kW=1200W。

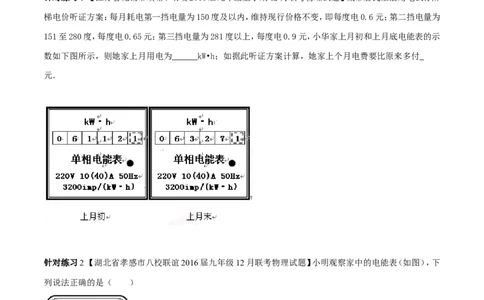

针对练习1 【江苏省无锡市璜塘、峭岐2016届九年级上学期12月联考物理试题】某市居民生活用电试行阶
梯电价听证方案：每月耗电第一挡电量为150度及以内，维持现行价格不变，即每度电0.6元；第二挡电量为
151至280度，每度电0.65元；第三挡电量为281度以上，每度电0.9元，小华家上月初和上月底电能表的示
数如下图所示，则她家上月用电为 kW•h；如据此听证方案计算，她家上个月电费要比原来多付
元．
针对练习2 【湖北省孝感市八校联谊2016届九年级12月联考物理试题】小明观察家中的电能表（如图），下
列说法正确的是（ ）
A．此电能表应该接在220V的电路中使用
B． 电能表的额定功率是220W
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C． 小明家已经消耗的电能为107J
D．此电能表转盘每小时转过3000转
针对练习3 【广东省揭阳市五校2016届九年级上学期期末联考】有一款手机用的锂电池，上面标明电压为
3.7V，容量为1000mAh．给它充电时，是电能转化为 能．充满电后，大约存储了 J的电能．

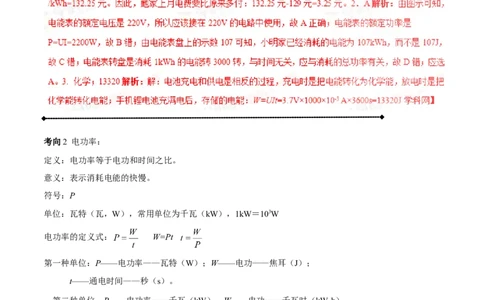

考向2 电功率：
定义：电功率等于电功和时间之比。
意义：表示消耗电能的快慢。
符号：P
单位：瓦特（瓦，W），常用单位为千瓦（kW），1kW＝103W
电功率的定义式： W=Pt
第一种单位：P——电功率——瓦特（W）；W——电功——焦耳（J）；
t——通电时间——秒（s）。
第二种单位：P——电功率——千瓦（kW）；W——电功——千瓦时（kW·h）；
t——通电时间——小时（h）。
电功率计算公式： =UI（适用于所有电路）
对于纯电阻电路可推导出：P= I2R=
解读：串联电路中电流处处相等，比较用电器消耗功率的多少一般采用P=I2R，并联电路各支路两端电压相
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
。
等，比较用电器消耗功率的多少一般采用 P=

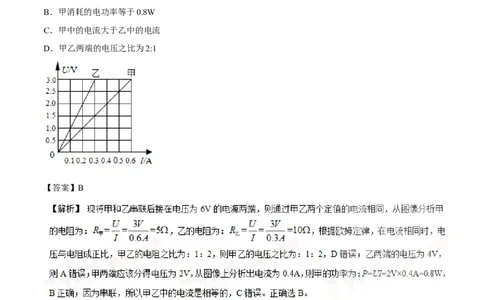

典型例题 【2016·德阳卷】两定值电阻甲、乙中的电流与电压
关系如图所示，现将甲和乙串联后接在电压
为6V的电源两端，下列分析正确的是（ ）
A．乙两端的电压是2V
B．甲消耗的电功率等于0.8W
C．甲中的电流大于乙中的电流
[来源:学§科§网Z§X§X§K]
D．甲乙两端的电压之比为2:1
【答案】B
针对练习1 【湖南省湘潭县2016届九年级上学期期末联考物理试题】清华大学的虞昊教授致力于第三代照
明技术——LED灯的普及工作。LED灯的能耗小，造价低廉，使用寿命长。虞昊自制的LED台灯，用电压
为6伏的电源供电，正常工作电流为300毫
安。那么，此LED台灯正常工作时的功率为（ ）
A．1．8瓦 B．18瓦 C．180 瓦 D．1800
针对练习2 【江苏省泰州市姜堰区2016届九年级上学期期末考试物理试题】一只电灯标有“6V 3W”字样，
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
现提供电压为9V的电源，则应给该电灯串联一个阻值为 Ω的电阻，一起接在电源上，电灯才能正
常发光.。1min内，电流流过整个电路所做的功是 J。
针对练习3．【云南省昆明市第三中学2015—2016学年九年级上学期期末考试】如图18所示，电源电压保持
不变，电阻R 的阻值为15欧。闭合电键S后，电流表的示数为1安，通过电阻R 的电流为0.4安。求：
2 2
(1)电源电压U；
(2)电阻R 的阻值；
1
(3)通电10秒，电流通过电阻R 所做的功W。
1 1
考向3 额定功率和实际功率：
电灯泡上的“PZ220 25”表示额定电压是220V，额定功率是25W。
（1）额定电压U额是用电器正常工作时的电压，也就是用电器上标着的电压值。
额定功率P额是用电器在额定电压下的功率，也就是用电器上标着的功率值。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
用电器上标出的电流是当用电器两端加上额定电压时通过它的电流。P =U I 。
额 额 额
额定功率是用电器的重要性能指标，在设计用电器时必须确定它的性能和工作条件。
（2）实际功率是用电器在非额定电压下实际消耗的功率，灯炮的亮度就由实际功率决定。由公式P=UI可知
实际功率的大小随用电器两端电压的变化而变化。
（3）实际功率和额定功率的关系：
①U
实
=U
额
，则P
实
=P
额
，用电器正常工作；
②U
实
U
额
，则P
实
>P
额
，可能损坏用电器。
解读：①对某 个用电器而言，其额定电压、额
定功率的值只有一个，实际功率随电压变化而变化,实际电压、实际电功率的值有无数个。
②若用电器电阻R不变，根据 ，如果U 减小为原来的 ，则P变为原来的 。
③灯L“220V 100W”， 灯L“220V 25W”，由 可知，L 灯丝电阻小，L 灯丝 粗短 ，L 灯丝 细长。
1 2 1 1 2
判断灯丝电阻口诀：“大（功率）粗短，小细长”（U 相同）。两灯串联时，由 ，可知灯L 亮，两灯并
额 2
联时，由 可知灯L 亮。
1
项目 串联电路 并联电路
P 与R的 串联电路中电阻越大
实
关系
并联电路中电阻越
的用电器消耗的电功率越大
小的用电器消耗的电功率越大
[来源:学+科+网] 通过电流大的P
实际电压大的P 越大，因此实际电压大的 实
实
越大，因此通过电流大的灯泡较亮
灯泡较亮
[来源:学科网]
灯泡发光亮
度
[来源:学.科.网]
电阻大的P 越大，因此电阻大的灯泡较亮
实 电阻小的P 越大，因此电阻小的灯泡较亮
实
串接上滑动变阻器的小灯泡，变阻器阻值增 并接上滑动变阻器的电灯，由于并联电路中
大时分压也大，小灯泡实际电压减小，小灯 各部分互不干扰，所以通过小灯泡所在支路
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
泡发光较暗 的电流不变，小灯泡发光情况不变
典型例题 【2016·丹东卷】（2分）.灯泡L 、L 分别标有“6V6W”和“6V3W”字样，将两灯串联接入电路，
1 2
若其中一个灯泡正常发光，电源电压为 V，灯泡 更亮一些（选填“L ”或“L ”）．
1 2
【答案】9；L
2
【解析】 根据公式P=UI可得，两灯泡的额定电流分别为：I =P/U=6W/6V=1A，I =P/U=3W/6V=0.5A，根据
1 1 1 2 2 2
公式I=U/R可得，两灯泡的电阻：R =U/I=6V/1A=6Ω，R =U/I=6V/0.5A=12Ω，两灯串联接入电路时，因串联
1 1 1 2 2 2
电路中各处的电流相等，故为了使电路 安全，电路中的
最大电流I=I =0.5A，由于串联电路中总电阻等于各分电阻之和，所以，电路两端允许加的最大电压：U=I
2
（R +R ）=0.5A×（6Ω+12Ω）=9V；由于灯泡的亮暗取决于实际功率的大小，根据公式P=I2R可知，L 的电阻较
1 2 2
大，实际功率较大，灯泡较亮。
针对练习1【山东省东营市各县区2016届九年级上学期联考物理试题】甲、乙两只普通照明灯泡的铭牌如图
所示，下列说法中正确的是：（ ）
A. 两灯均正常发光时，乙灯消耗的电能较 多
B. 两灯均正常 发光时，甲
灯的电阻小于乙灯的电阻
C. 两灯串联在220V的电路中，甲灯比乙灯亮
D. 将甲灯接入1 10
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
V电路中，它的实际功率为12.5W
针对练习2【山东省东营市各县区2016届九年级上学期联考物理试题】如图所示，电源电压都是220伏，灯泡
L 是“220V、40W”，灯泡L 是“220V、100W”，在下列四个电路中，消耗总功率最大的是（ ）
1 2
针对练习3【湖南省郴州市2016届九年级上学期期末考试物理试题】如图所示，将标有“12V 6W”的灯泡
L 和“6 V 6W”的灯泡L，并联后，接在6V的电源上
1
（设灯丝电阻不变）．则
A．两灯的实际功率之和等于12W
B．两灯的实际功率之和大于12W
C．灯泡L 比灯泡L 亮
1 2
D．灯泡L 比灯泡L 亮
2 1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
考向4 焦耳定律
1.电流的三种效应分别是热效应、磁效应、化学效应。
2.焦耳定律的内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成
正比。计算公式：Q=I2Rt (适用于所有电路)。
利用电热的例子：热水器、电饭锅、电熨斗、电热孵化器等。
防止电热的例子：电视机外壳的散热窗；计算机内的散热风扇、电动机外壳的散热片等。
解读： 对于纯电阻电路，电流做功消耗的电能全部转化为内能（Q＝W），这时以下公式均成立Q=UIt，Q=t，
Q=Pt；对于非纯电阻电路，电能除了转化为内能，还要转化为其他形式的能量。求Q时只能用Q=I2Rt。
① 在串联电路和并联电路中，电流产生的总热量等于部分电热之和；
② 串联电路中，各部分电路的热量与其电阻成正比，即=；
并联电路中，各部分电路的热量与其电阻成反比，即=。
典型例题1【2016·大连卷】（5分）某同学猜想电流通过导体产生的热量与电流、电阻和通电时间有关。为了探
究“电流通过导体产生的热量与电流是否有关”。所用的实验器材有：电压为6V的电源、电流表、滑动变阻
器、停表、开关各一个；与U形管相连的塑料盒一个。盒内密封着空气，盒内电阻丝的阻值为10Ω；导线若干。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）用笔划线代替导线，将图12中的电路连接完整。
（2）闭合开关前，应将滑动变阻器的滑片移到___端。（选填（“a”或“b”）
（3）该实验是通过___来反映电流通过电阻丝产生热量多少的。
（4）该同学设计实验室，将三次实验的通电时间均设定为15s，三次实验预设的电流分别为I、I、I，则该同学
1 2 3
进行第一次实验的操作是：闭合开关，_____
【答案】（1）实物图连线如下图所示；（2）a；（3）U形管内液面高度差；（4）移动滑片，使电流表的示数为I1、I2
和I3，分别通电15s，观察U型管内液面高度差
【解析】 （1）滑动变阻器要“一上一下”的接入电路；电路中的最小电阻为10Ω，电源电压为6V，电路中的
最大电流I=U/R=6V/10Ω=0.6A，所以电流表利用小量程0﹣0.6A，并且正入负出，电路连接如上图所示；（2）
闭合开关前，应将滑动变阻器的滑片移动到阻值最大处，即a端；（3）该实验是通过U型管内液面高度差来反
映电流通过电阻丝产生热量的多少；（4）第一次实验的操作是：闭合开关，移动滑片，使电流表的示数为I、I
1 2
和I，分别通电15s，观察U型管内液面高度差。学科网
3
典型例题2【2016·齐齐哈尔卷】如图甲为常用的电热饮水机，其电路原理如图乙所示，该饮水机的额定电压为
220V，加热电功率为1100W，保温电功率为44W，R、R 均为电热丝 （R、R 的电阻不随温度变化）．请问：
1 2 1 2
（1）当S闭合时，饮水机处于 （选填“加热”或“保温”）状态，此时电路中的电流是多大
？
（2）电热丝R 的电阻是多 大？
1
（3）饮水机加热工作时，将0.5千克初温为20℃的水加热到97℃，需要多长时间？（假设电能全部转化为水
的内能）
【答案】（1）5A；（2）1056Ω；（3）147s
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
针对练习1【广东省肇庆市端州区西区2016届九年级上学期期末考试物理试题】如图6的装置可用来定性研
究 定律。将电阻R 与R （R >R ）串联在电路中是为了使时间和 相同，通过温度计示
甲 乙 甲 乙
数的变化可以比较 的多少。
图6
针对练习2【湖南省郴州市2016届九年级上学期期末考试物理试题】用如图所示的装置做“探究电流相同时，
通过导体产生的热量与电阻大小的关系”的实
验。（甲、乙是完全相同的密闭容器。闭合开关前,A、B两U形管内液面相平。）
①由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面的 来显示甲、乙容器
内空气温度的变化，这里采用了____的探究方法。
②通过对比观察，发现 （选填“甲”、“乙”）容器中的电阻产生的热量较多。两电阻采用串联的连接方
式，是为了确保它们的 和通电时间相同。
针对练习3【湖北省孝感市八校联谊2016届九年级12月联考物理试题】小芳家里的某品牌电烤箱铭牌及其
内部简化电路如图所示，R 和R 均为电热丝．求：
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
××牌电烤箱
额定电压 220V
高温档 1100W
额定功率
低温档 440W
电源频率 50Hz
⑴若某种食物需要用该电烤箱高温档烘烤1000s，该电烤箱消耗的电能是多少？
⑵电路中R1 的阻值是多少？
⑶在低温档正常工作时，电路中的 电流和R1 的功率分
别是多少？
（2）44Ω；（3）2A；176W。解析（1）电烤箱在高温挡正常工作1000s所消耗的电能：W=P
高
t=1100W×1000s=1.1×106J；（2）由P =UI得：I=P /U=1100W/220V=5A，由欧姆定律知，R 的阻值为：
高 高 1
R=U/I=220V/5A=44Ω；（3）设电烤箱在低温档正常工作时，电路和中的电流为 ，则P =U ，得 =P
1 低
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
/U=440W/220V=2A，所以电烤箱在低温档正常工作时，R 的功率为： =176W。学
低 1
科网】
考向5 电功率的测量
1、 伏安法测小灯泡的额定功率。
器材：电池组、电压表、电流表、滑动变阻器、开关和导线，小灯泡(标有2．5 V字样)
步骤：①所示连接电路，调节滑动变阻器的滑片，使电压表的示数U=2．5 V，同时记下电流表的示数
②计算小灯泡的额定功率P=UI。
测定用电器的功率时，调节滑动变阻器滑片P，观察电流表和电压表的示数，即可求出用电器的实际功率。
次数 电压/V 电流/A 电功率/W 发光情况
1
2
3
由实验可得出：灯泡的亮度由实际功率决定。
2、伏安法测导体电阻实验和伏安法测小灯泡的电功率实验区别。
实验所用器材相同，电路图基本相同，测量方法相同，记录的数据也基本相同。
区别：①原理不同R=U/I，P= UI；②测电阻时，
为了减小误差而应多次测量求平均值；测电功率时，通过每组实验的数据求出的都用电器在不同电压下的实
际功功率，所以绝对不能求几次实验结论的平均值(滑动变阻器的调节作用不同)。
（2）电能表测用电器的电功率
步骤：①使室内其他用电器均停止工作，只让待测用电器工作；②记下电能表转盘转过一定转数n所用的时
间t；③计算用电器的实际功率
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
典型例题在【2016·大庆卷】某同学做“测定小灯泡的电功率”实验，电源电压3V且保持不变，滑动变阻器标
有“3A、5Ω”的字样，所用小灯泡是额定电压为“2.5V”和“2.2V”中的一个。
(1)电路图如图所示，图中尚有两根导线未连接，请用笔画线代替导线补上。
(2)在连接电路中，开关应处于________状态。（填“闭合”或“断开”）
(3)闭合开关前，滑动变阻器上的滑片应移到____端。（填“左”或“右”）
(4)闭合开关后，移动滑动变阻器的滑片，发现滑片在中点附近位置时，小灯泡正常发光，此时电流表示数如
图，小灯泡的额定电流为____A，则该实验中所用小灯泡的额定功率为____W。继续移动滑动变阻器的滑片，
发现小灯泡发出耀眼的亮光，则此时小灯泡的功率
________额定功率。（填“大于”、“等于”或“小于”）
【答案】（1）见解析；（2）断开；（3）左；（4）0.3、0.66、大于
为了保护电路,闭合开关前，滑动变阻器上的滑片应移到最大阻值处即左端；
（2）根据电路图知道电流表的量程为0～0.6A，分度值为0.02A，则电路中电流为0.3A，滑动变阻其两端的
电压为U =0.3×5/2Ω=0.75V，根据串联电路电压的特点，小灯泡两端的电压为U =U-U
滑 L 滑
=3V-0.75V=2.25V，故灯泡的额定电压为2.2V；小灯泡的额定功率为P=U I=2.2V×0.3A=0.66W；继续移动滑
L
动变阻器的滑片，发现小灯泡发出耀眼的亮光，则此时小灯泡的功率大于额定功率。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
针对练习1 【江苏省泰州市姜堰区2016届九年级上学期期末考试物理试题】（9分）如图21甲所示是“测量
小灯泡额定功率”的实验电路图，其中电源用的是2
节新干电池，滑动变阻器的铭牌标有“50Ω
1A”， 选用的小灯泡额定电压为2.5V、电阻约为10Ω．
（1）小敏连接了如图甲所示的部分实物电路，请你用笔画线代替导线，将电路连接完整；
（2）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片，发现小灯泡始终不亮，电流表无示数，但电
压表有示数，则其原因可能是 ；
（3）排除故障，开始实验，移动变阻器滑片，直至灯泡正常发光，此时电流表的示数如图乙所示，则该灯泡的
额定功率为 W；
（4）在不改变图甲电路和元件的前提下，能否利用控制变量法来探究电流与电压的关系？ ；为什么？
；
（5）物理老师在上课之前，查阅了该规格小灯泡的I与U的关系部分数据如表所示：
实验次数 1 2 3 4 5 6
U/V 0.20 0.80 1.40 2.00 2.50 2.90
I/A 0.02 0.08 0.13 0.18 0.21
实验过程 中，小勇
发现无法得到上述表格中的一组数据，请根据所学的知识进行推断应是第 次（填序号）数据，理由
是 ，如果想得到表中完整的数据可以采取的相应措施 ．
针对练习2【辽宁省鞍山市2016届九年级上学期期末考试】在“测量小灯泡的电功率”的实验中，已知小灯
泡的额定电压是3.8V，灯丝电阻约10Ω。
（1）图甲是实验所用的器材，请用笔画线代替导线完成实验电路的连接，要求：变阻器的滑片向右移动时，接
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
入电路的阻值变小。
（2）连接电路后闭合开关，移动变阻器的滑片，发现小灯泡始终不亮，电压表、电流表均无示数，其原因可能
是以下情况中的 。
A．小灯泡处断路 B．小灯泡被短接 C．变阻器处断路 D．电压表被短接
（3）改变变阻器滑片的位置，测得下表中的三组数据，其中第一组数据电流表的示数如图乙所示，其值为
A。由表中数据可知，小灯泡正常发光时的功率为 W，电阻为 Ω。
（4）在实验过程中发现，当小灯泡两端的电压逐渐增大时，通过它的电流也随之增大，灯泡的亮度变亮，说明
灯泡的亮度取决于它的 。
【参考答案：1. （1）如图
（2）灯泡断路 （3）0.5 （ 4）不能，灯泡的电阻随温度变化，不能控制电阻不变 （5）1 无论如何移动
滑片，灯泡两端电压均大于0.5V，滑动变阻器的最大阻阻不足 更换最大阻值大一些的滑动变阻器 解析：
（1）“测量小灯泡额定功率”，应测出小灯泡两端的电压和通过小灯泡的电流，电压表应与小灯泡并联，电波
表应与小灯泡串联；灯泡额定电压为2.5V，电压表选0～3V，灯泡电阻约为10Ω，根据欧姆定律得通过灯泡电
流约为0.25A，所以电流表的量程选0～0.6A。 由表格中数据知，当灯泡两端的电压为2.5V时，电流为
0.2A；则额定功率：P=UI=2.5V×0.2A=0.5W；（2）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
片，发现小灯泡始终不亮，电流表无示数，说
明电路是断路，但电压表有示数，说明灯泡断路，电压表串联在电路中测电源电压了，则其原因可能是灯泡断
路。（3）排除故障，开始实验，移动变阻器滑片，直至灯泡正常发光，此时电流表的示数如图乙所示，电流表的
量程为0～0.6A，分度值为0.02A，示数为0.2A，灯泡额定电压为2.5V，则该灯泡的额定功率为
P=UI=2.5V×0.2A=0.5W；（4）利用控制变量法来探究电流与电压的关系，要保持电阻不变，灯丝的电阻受温度
的影响是变化的，在不改变图甲电路和元件的前提下，不能利用控制变量法来探究电流与电
压的关系。（5）由实验数据知，当灯泡两端的
电压为0.2V时，滑动变阻器的电压应为3V-0.2V=2.8V，则滑动变阻器的电阻应为 ；
而滑动变阻器的最大阻值为50Ω，所以不能得到上述数据，要想得到上述数据，应更换最大阻值大一些的滑
动变阻器．学科网
（3）由 于电流表应使用0-0.6A量程，所以电
流表的示数是0.36A；由题意知道，灯泡额定电压3.8V对应的电流是0.40A，灯泡的额定功率P
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
=UI=3.8V×0.40A=1.52W；灯泡正常发光时的
电阻R=U/I=3.8V/0.40A≈9.5Ω；（4）在实验过程中发现，当小灯泡两端的电压逐渐增大时，通过它的电流也
随之增大，灯泡的亮度变亮，说明灯泡的亮度取决于它的实际功率。学科网】
考向6家庭电路：
一、家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成。
家庭电路中各部分电路及作用：
1、进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间的电压是220V。火线与地面
间的电压为220V。正常情况下，零线之间和地线之间的电压为0V。
2、电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
3、闸刀开关：闸刀开关安装在家庭电路的干路上，控制整个电路的通断。
4、保险丝：电路符号：
材料：保险丝是由电阻率大、熔 点低的铅锑合
金制成的。（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自
动熔断。）现在居民楼一般选择空气开关代替保险丝。
电能表、闸刀开关和保险丝是按照顺序依次连接在家庭电路干路上的。
5、插座
种类：常见的插座有二孔插座和三孔插座。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，
防止了外壳带电 引起的触电事故。（万一用电
器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。）
6、用电器（电灯）和开关 ：
家庭电路中各用电器是并联的。开关和用电器串联，开关必须串联在火线中。与灯泡的灯座螺丝口相接的必
须是零线。
7、测电笔：用试电笔可以辨别火线和零线。使用时笔尖接触被测的导线，手必须接触笔尾的金属体。用试电笔
测火线时氖管会发光；测零线时不会发光。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
8、家庭电路中触电的原因：一是站在地上的人触到火线（单线触电），二是站在绝缘体上的人同时接触到火线
和零线（双线触电）。
9、触电急救常识：发现有人 触电，不能直接去
拉触电人，应首先切断电源或用绝缘棒使触电人脱离电源。发生火灾时，要首先切断电源，决不能带电泼水救
火。为了安全用电，要做到不接触低压带电体，不靠近高压带电体。
10、家庭电路中电流过大的原因：① 发生短路； ② 接入电路中的总功率过大。
典型例题1【2016·百色卷】请用笔画线表示导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）
接入家庭电路中．
【答案】如下图所示
【解析】 三孔插座的上面的孔接地线，左孔接入零线，右孔接火线；电灯的接法：火线先过开关再入灯泡，然
后接入顶端的金属点，零线直接接入螺旋套，如上图所示。
典型例题2 【2016·西宁卷】下列做法中符合安全用电要求的是
A．修理家庭电路时没有断开总开关 B．用电器的金属外壳接地
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C．电灯的开关接在零线和灯泡之间 D．在家庭电路中，保险丝熔断后用铜丝代替
【答案】B
【解析】 A．修理家庭电路时，应该断开总开关，以免触电，A错误；B．用电器的金属容易导电，因此外壳应该
接地B正确；C．电灯的开关接在火线和灯泡之间，首先进开关，再进灯泡，C错误；D．在家庭电路中，保险丝
熔断后不能用铜丝代替，因为保险丝都是熔点低，电阻大的导线，
铜丝不符合要求，D错误。正确选B。
针对练习1【北京市延庆区2016届九年级上学期期末考试物理试题】如图3所示的四幅图中，符合安全用电
原则的是（ ）
A B C D
针对练习【广州市越秀区2016届九年级上学期期末调研测试物理试题】如图甲是家用插线板，请用笔画线代
替导线，在 乙图画出插线板内部开关和两插座的连线，
并接入家庭电路中，要求：①插线板上的开关可同时控制两插座的通、断
②开关接通时两插座都能提供220V电压．
针对练习3【江苏省台东市2016届九年级下学期第一次月考】如图所示的家庭电路中，闭合开关后灯泡不亮。
用试电 笔检测插座的两孔，发现只有插入右孔时氖管
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是
（ ）
A．灯泡短路 B．灯丝断了 C．开关接触不良 D．插座短路
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
