（测试时间：40分钟，满分:80分）
一、选择题（每题3分，共30分）
1. 下列设备中没有利用电磁波工作的是 (
)
A、收音机 B、微波炉 C、体检用B型超声波诊断仪 D、红外线测距仪
2. 【2016•山东泰安卷】在如图所示的实验装置中，闭合开关后，当左右移动导体棒AB运动时，能观察到电流
计指针发生偏转。利用这一现象所揭示的原理，可制成的设备是（ ）
A．发电机 B．电热器 C．电动机 D．电磁铁
3.【 2016•四川广安卷】在电与磁的 研究过程中，很多科
学家呕心沥血，作出了杰出的贡献．下列科学家及研究成果与成果的应用描述，完全正确的是（ ）
A．沈括﹣磁偏角﹣制造出了指南针，使人类更好地掌握了航海技术
B．奥特斯﹣电流磁效应﹣制造出了电动机，提高了人类的工作效率
C．安培﹣安培定则﹣制造出了电磁铁，开拓了电与磁之联系的科学研究
D．法拉第﹣电磁感应﹣制造出了发电机，让人类逐步进入了“电”文明时代
[来源:学#科#网]

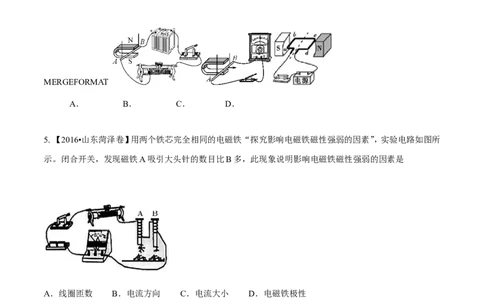

4. 【2016•山东菏泽卷】如图所示电与磁的实验装置中，属于发电机原理的是
INCLUDEPICTURE "../../../../怀化物理Word文档/M120B.TIF" \* MERGEFORMAT INCLUDEPICTURE
"../../../../怀化物理Word文档/M120B.TIF" \* MERGEFORMAT INCLUDEPICTURE "../../../怀化物理Word
文档/M120B.TIF" \* MERGEFORMAT INCLUDEPICTURE "../../../怀化物理Word文档/M120B.TIF" \*
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
MERGEFORMAT INCLUDEPICTURE "../../../怀化物理Word文档/M120B.TIF" \* MERGEFORMAT
INCLUDEPICTURE "../../../../怀化物理Word文档/W662.TIF" \* MERGEFORMAT
INCLUDEPICTURE "../../../../怀化物理Word文档/W662.TIF" \* MERGEFORMAT INCLUDEPICTURE
"../../../怀化物理Word文档/W662.TIF" \* MERGEFORMAT INCLUDEPICTURE "../../../怀化物理Word文
档/W662.TIF" \* MERGEFORMAT INCLUDEPICTURE "../../../怀化物理Word文档/W662.TIF" \*
MERGEFORMAT
A． B． C． D．
[来源:]
5. 【2016•山东菏泽卷】用两个铁芯完全相同的电磁铁“探究影响电磁铁磁性强弱的因素”，实验电路如图所
示。闭合开关，发现磁铁A吸引大头针的数目比B多，此现象说明影响电磁铁磁性强弱的因素是
A．线圈匝数 B．电流方向 C．电流大小 D．电磁铁极性
6. 【2016•四川卷】下列关于磁场的描述，正确的是（ ）
[来源:]
A．磁感线是磁场中真实存在的曲线
B．磁体间的吸引或排斥作用是通过磁场实现的
C．磁体周围的磁感线从磁体S极发出，回到磁体N极
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
D．地磁的 N极在地理北极附近，地磁的S极在地理
的南极附近
7. 【2016•安徽卷】图为探究导体在磁场中运动时产生感应电流条件实验的装置示意图。关于这个实脸，下列
说法正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A当导体棒沿竖直方向上下运动时灵敏电流计的指针发生偏转
B当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转
C当导体捧沿水平方向左右运动时，灵敏电流计的指针发生偏转
D当导体捧沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转
8.【 2016•四川绵阳卷】把一台手摇发电机跟灯光连接起来，使线圈在磁场中转动，可以看到灯光发光。关于手
摇发电机发电过程，下列说法正确的是
[来源:]
A．发电 机是将重力势能转变电能的装置
B．匀速摇动转轮，灯光的亮度不变
C．转轮转速越快灯光亮度越暗
D．转轮在一个周期内电流方向改变两次
9.【 2016•天津卷】图2中a表示垂直于纸面的一条导线，它是闭合电路的一部分，当它在磁场中按箭头方向运
动是，不能产生感应电流的 情况是（
）
10. 【2016•广东卷】如题7图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片
P缓慢向右移动，此时悬挂的小磁铁的运动情况是
（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A、向下移动 B、向上移动 C、静止不动 D、无法确定
二、填空题（每空2分，共28分）
11. 【2016·宜昌卷】 雷达在生活和军事上都有着重要应用，其中汽车倒车雷达是利用
传递信息的，飞机雷达是利用________传递信息的。
（选填“ 超声波”或“电磁波”）
12.【 2016•山东枣庄卷】如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左，则电
源的右端为 极，若使通电螺线管的磁性减弱，滑动变阻器的滑片P应向 端移动．
13. 【2016•苏州卷】在探究通电螺线管外部磁场的方向时，玻璃板上均匀地撒上铁屑，闭合开关，轻敲
玻璃板，铁屑的分布情况如阁所示，铁屑 在玻璃板上
的分布与 的磁场分布非常相似．若把连接电源正负极的接线对调，再闭合开关，轻敲玻璃板，此时
铁屑分布情况 （改变／不变），小磁针N、S极的指向 （改变／不变）．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
14.【 2016•四川内江卷】根据 现象，当置于磁极附近的线圈在声音的推动下做切割磁感线振动时，线圈
中会产生与声音变化相应的感应电流，这种将声音信息转化为电信息的器件，叫做 。
[来源:Z*xx*k.Com]
15. 【2016·巴中卷】电动机在生活中已得到广泛应用，主要是利用电动机在工作时将电能转化为
；在探究感应电流产生的实验中，要改变感应电流的方向，可以改变导体切割磁
感线的运动方向或 方向．
16. 【2016·大连卷】如图6所示，GMR为巨磁电阻，其阻值随
着磁场的增强而急剧减小，闭合开关S 和S，电磁铁的
1 2
右端是___极；将滑动变阻器的滑片P从中点滑到b端时，电压表的示数将（选填“变大”“不变”或“变
小”）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
三、作图与实验（共12分）
17．【2016·黄石卷】请根据图中小磁针北极的指向，在导线中标出电流的方向。[来源:Z#xx#k.Com]
18.在探究通电螺线管外部磁场的实验中，采用了下图所示的实验装置。
（1）当闭合开关S后，小磁针____发生偏转（填“会”或“不会”），说明通电螺线管与小磁针之间是通过
____发生力的作用。
（2）用铁屑来做实验，得到了下图所示的情形，它与____磁铁的磁场分布相似。为描述磁场而引入的磁感线
____真实存在的。
（3）为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，
得到了如图12所示的四种情况。实验说明通电螺线管的磁极极性只与它的____有关，且这个关系可以用
____判断。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（4）闭合开关S，通电螺线管周围的小磁针N极指向如图所示，由图可知：在通电螺线管外部，磁感线是从
___ _极发出，最后回到____极。
