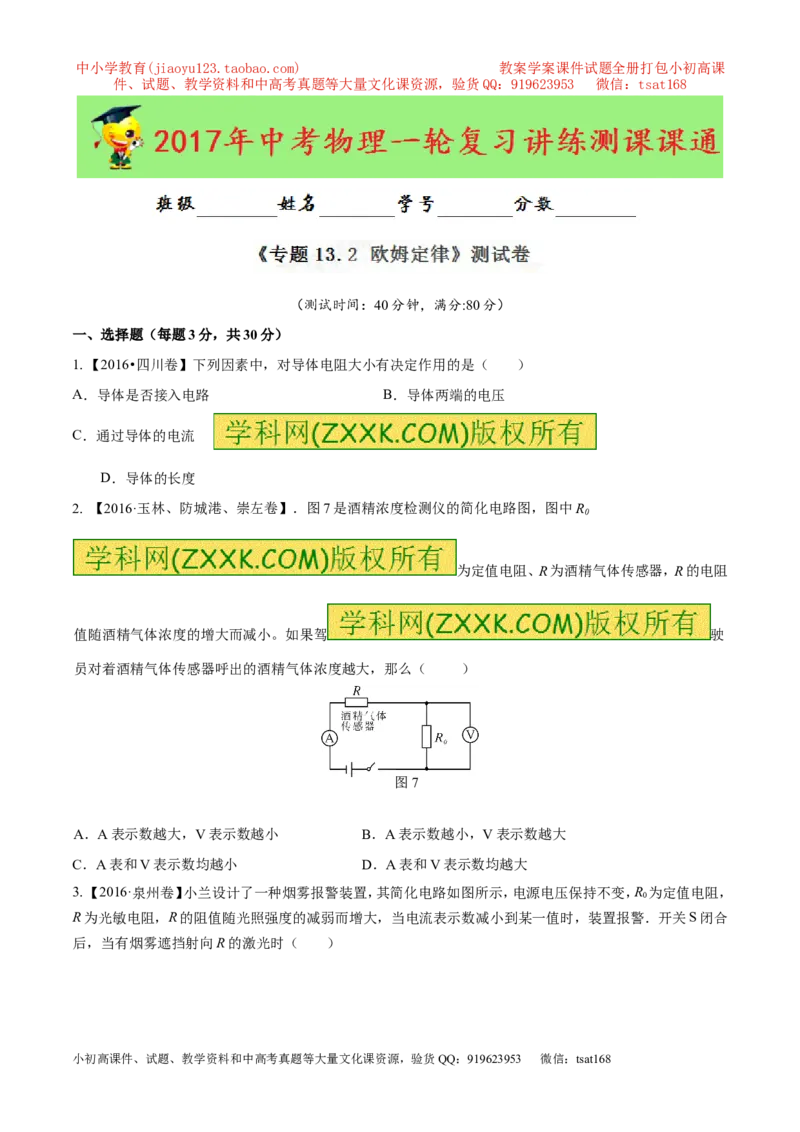

一、选择题（每题3分，共30分）
1. 【2016•四川卷】下列因素中，对导体电阻大小有决定作用的是（ ）
A．导体是否接入电路 B．导体两端的电压
C．通过导体的电流
D．导体的长度

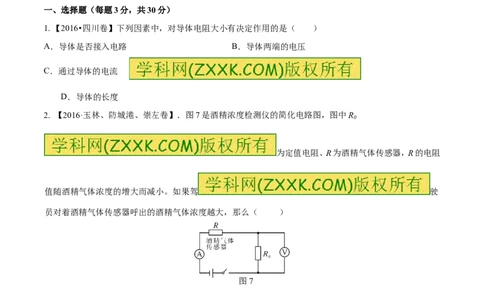

2. 【2016·玉林、防城港、崇左卷】．图7是酒精浓度检测仪的简化电路图，图中R
0
为定值电阻、R为酒精气体传感器，R的电阻
值随酒精气体浓度的增大而减小。如果驾 驶
员对着酒精气体传感器呼出的酒精气体浓度越大，那么（ ）
图7
A．A表示数越大，V表示数越小 B．A表示数越小，V表示数越大
C．A表和V表示数均越小 D．A表和V表示数均越大

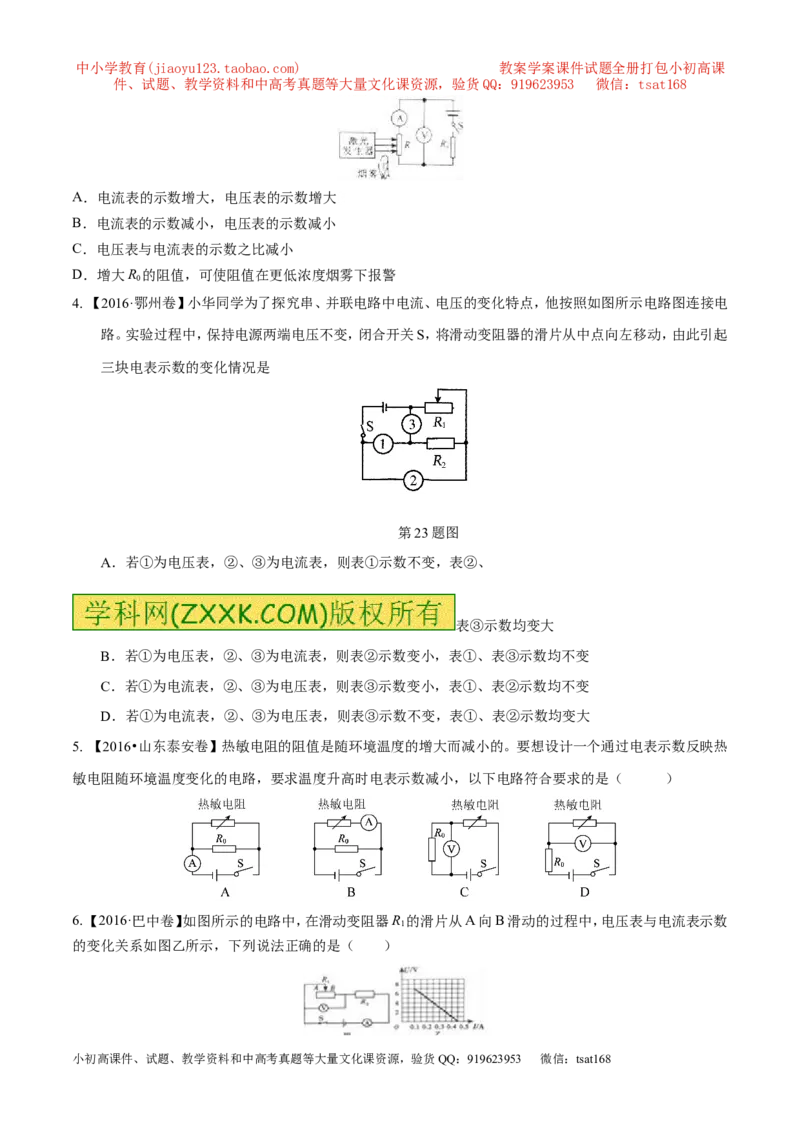

3. 【2016·泉州卷】小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R 为定值电阻，
0
R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警．开关S闭合
后，当有烟雾遮挡射向R的激光时（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电流表的示数增大，电压表的示数增大[来源:.Com]
B．电流表的示数减小，电压表的示数减小
C．电压表与电流表的示数之比减小
D．增大R 的阻值，可使阻值在更低浓度烟雾下报警
0 [来源:学&科&网]
4. 【2016·鄂州卷】小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电
路。实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起
三块电表示数的变化情况是

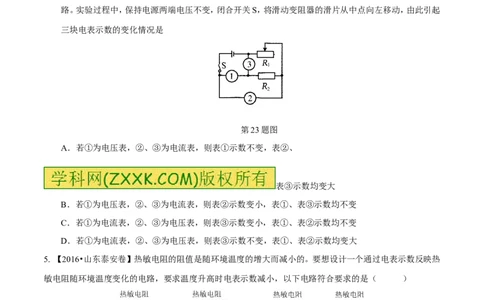

第23题图
A．若①为电压表，②、③为电流表，则表①示数不变，表②、
表③示数均变大
B．若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变
C．若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变
D．若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大
5. 【2016•山东泰安卷】热敏电阻的阻值是随环境温度的增大而减小的。要想设计一个通过电表示数反映热
敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（ ）
6. 【2016·巴中卷】如图所示的电路中，在滑动变阻器R 的滑片从A向B滑动的过程中，电压表与电流表示数
1
的变化关系如图乙所示，下列说法正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．R 的阻值为10Ω
2
B．电源电压为16V
C．当电流表示数为0.2A时，R 接入电路的阻值为20Ω
1
D．该电路的最大功率为4.05W

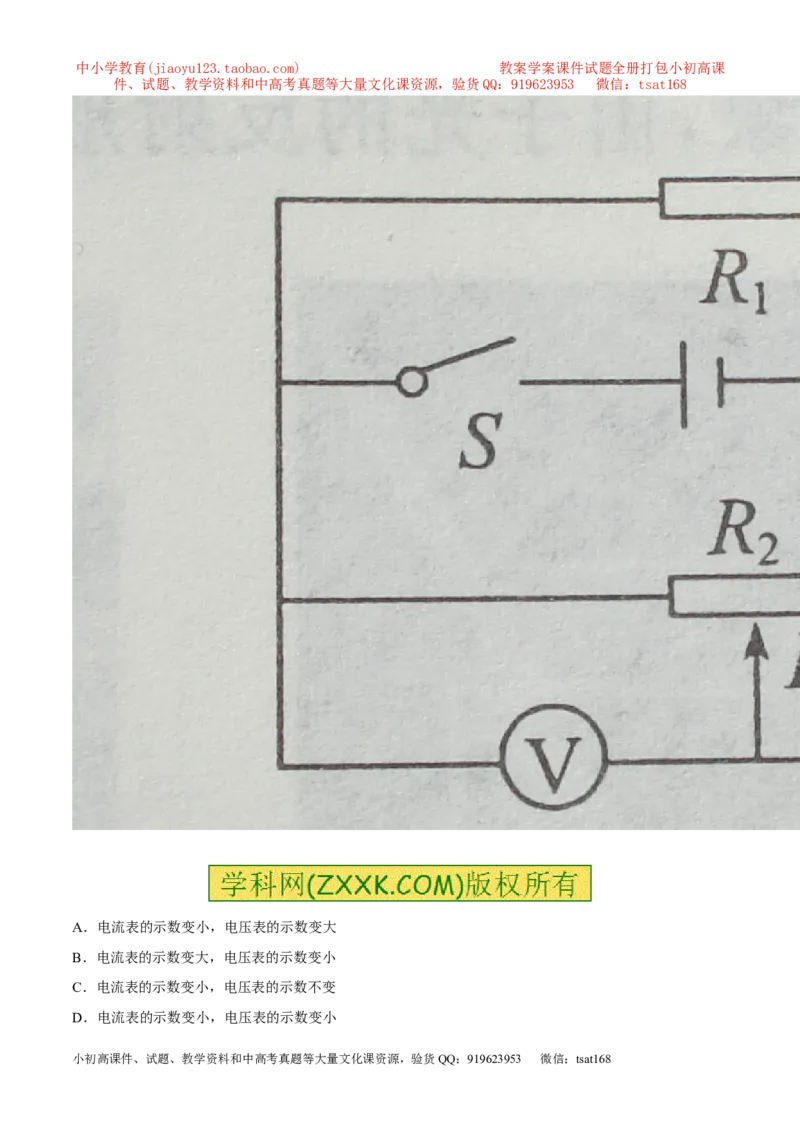

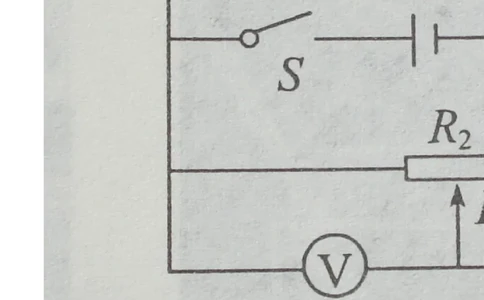

7.【 2016•滨州卷】在右图所示的电路中，电 源电压保持
不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数不变
D．电流表的示数变小，电压表的示数变小
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

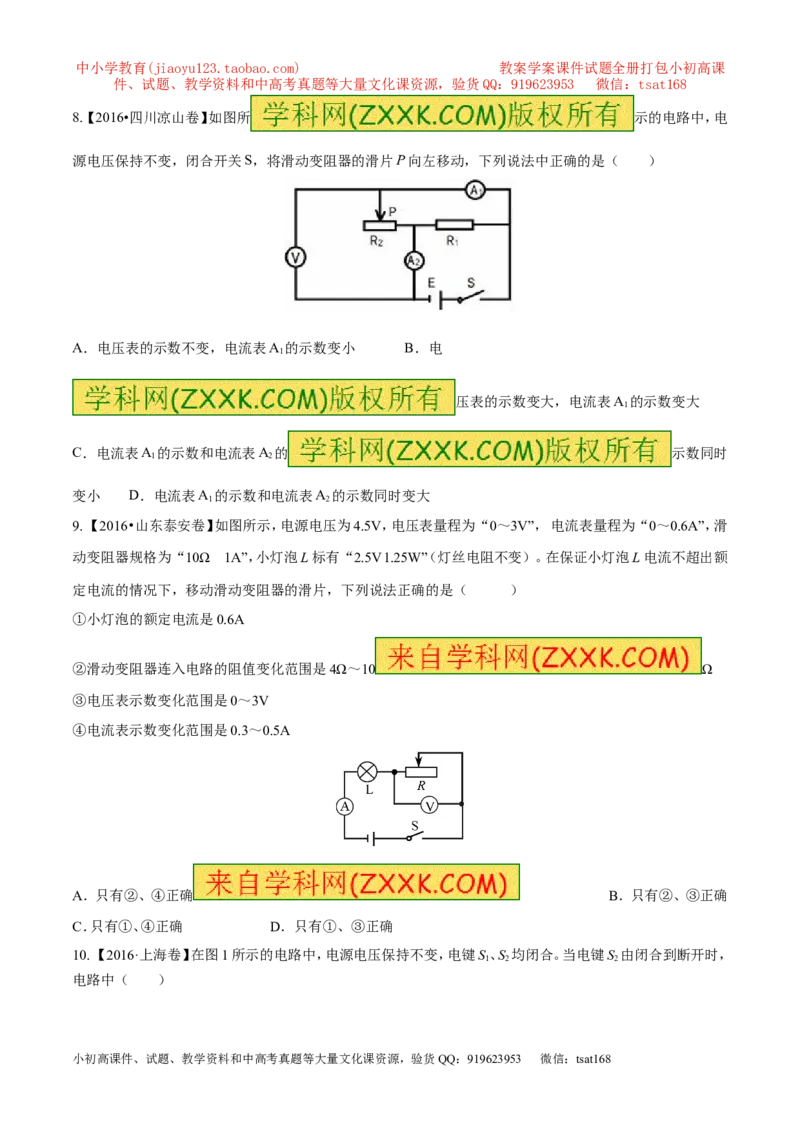

8.【 2016•四川凉山卷】如图所 示的电路中，电
源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
[来源:Z_xx_k.Com]
A．电压表的示数不变，电流表A 的示数变小 B．电
1
压表的示数变大，电流表A 的示数变大
1
C．电流表A 的示数和电流表A 的 示数同时
1 2
变小 D．电流表A 的示数和电流表A 的示数同时变大
1 2
9. 【2016•山东泰安卷】如图所示，电源电压为4.5V，电压表量程为“0～3V”， 电流表量程为“0～0.6A”，滑
动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V1.25W”（灯丝电阻不变）。在保证小灯泡L电流不超出额
定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）
①小灯泡的额定电流是0.6A
[来源:学|科|网Z|X|X|K]
②滑动变阻器连入电路的阻值变化范围是4Ω～10 Ω
③电压表示数变化范围是0～3V
④电流表示数变化范围是0.3～0.5A
A．只有②、④正确 B．只有②、③正确
C．只有①、④正确 D．只有①、③正确

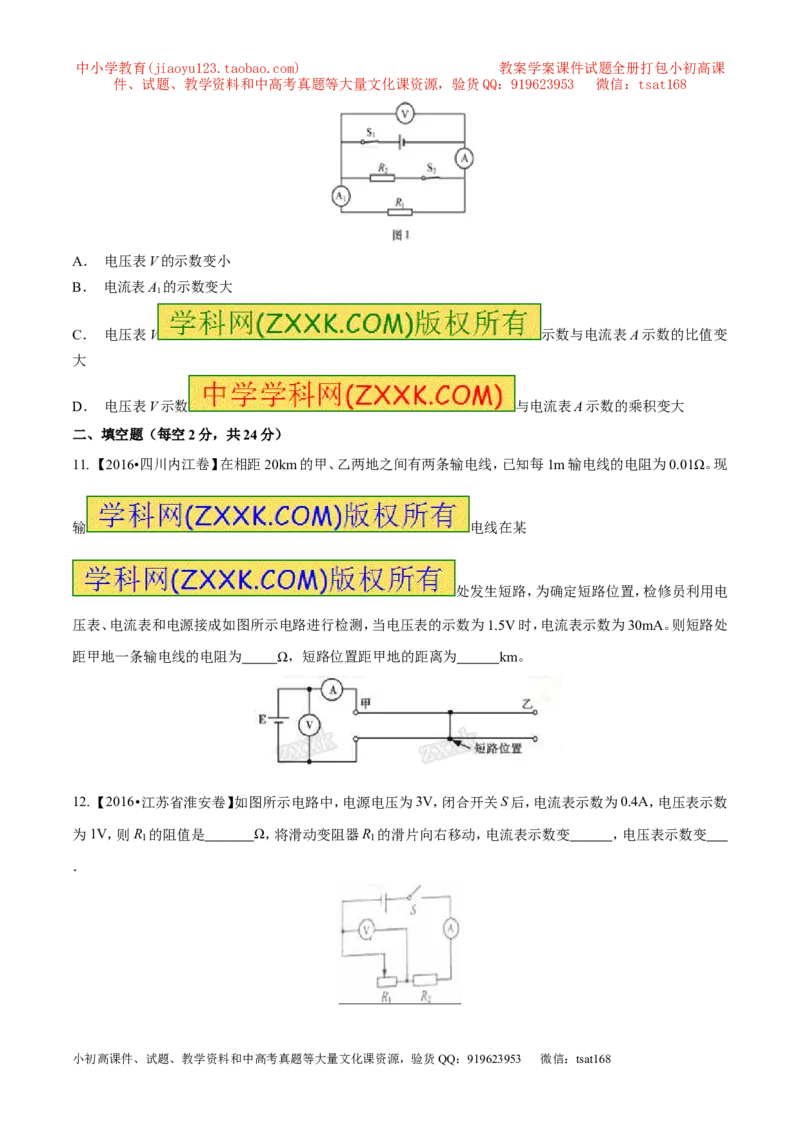

10. 【2016·上海卷】在图1所示的电路中，电源电压保持不变，电键S、S 均闭合。当电键S 由闭合到断开时，
1 2 2
电路中（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A． 电压表V的示数变小
B． 电流表A 的示数变大
1
C． 电压表V 示数与电流表A示数的比值变
大
D． 电压表V示数 与电流表A示数的乘积变大
二、填空题（每空2分，共24分）
11. 【2016•四川内江卷】在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω。现
输 电线在某
处发生短路，为确定短路位置，检修员利用电
压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为1.5V时，电流表示数为30mA。则短路处
距甲地一条输电线的电阻为 Ω，短路位置距甲地的距离为 km。
12. 【2016•江苏省淮安卷】如图所示电路中，电源电压为3V，闭合开关S后，电流表示数为0.4A，电压表示数
为1V，则R 的阻值是 Ω，将滑动变阻器R 的滑片向右移动，电流表示数变 ，电压表示数变
1 1
．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

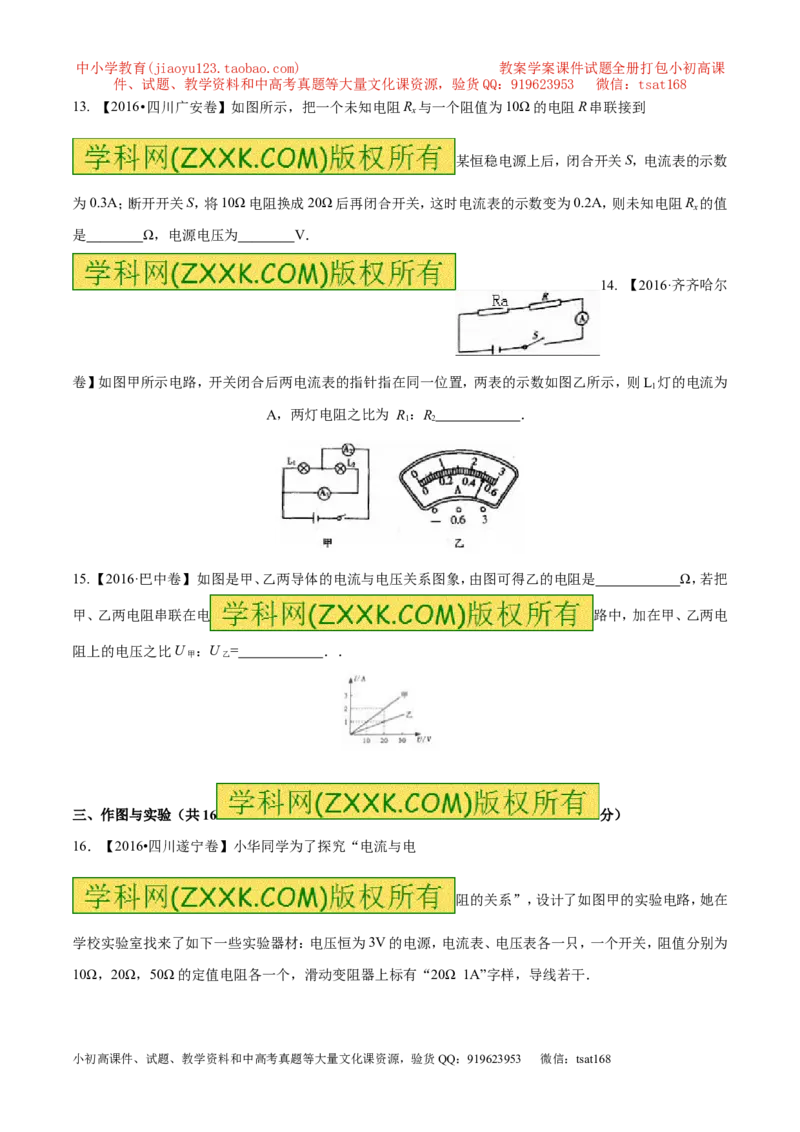

13. 【2016•四川广安卷】如图所示，把一个未知电阻R 与一个阻值为10Ω的电阻R串联接到
x
某恒稳电源上后，闭合开关S，电流表的示数
为0.3A；断开开关S，将10Ω电阻换成20Ω后再闭合开关，这时电流表的示数变为0.2A，则未知电阻R 的值
x
是 Ω，电源电压为 V．
14. 【2016·齐齐哈尔
卷】如图甲所示电路，开关闭合后两电流表的指针指在同一位置，两表的示数如图乙所示，则L 灯的电流为
1
A，两灯电阻之比为 R：R ．
1 2
15. 【2016·巴中卷】 如图是甲、乙两导体的电流与电压关系图象，由图可得乙的电阻是 Ω，若把
甲、乙两电阻串联在电 路中，加在甲、乙两电
阻上的电压之比U ：U = ．．
甲 乙
三、作图与实验（共16 分）
16．【2016•四川遂宁卷】小华同学为了探究“电流与电
阻的关系”，设计了如图甲的实验电路，她在
学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为
10Ω，20Ω，50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干．
[来源:.Com]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）请你用笔画线代替导线，将图乙中的实物连接完整．
（2）在连接实验电路时，小华应将开关处于 状态．闭合开关前，应将滑动变阻器滑片滑到最 端（选
填“左”或“右”）．
（3）小华连接好电路，闭合开关后，移动滑变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发
生这种故障 的原因可能是 ．
（4）故障排除后，小华先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为2V，读出电流表示数
后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙
所示，其示数是 V，要完成这次实验，接下来她应将变阻器滑片向 端（选填“左”或“右”）移动，使
电压表的示数为 V．
[来源:]
（5）当小华改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验
要求的值，你认为“电压表的示数无法达到实验要求的
值”的原因可能是（ ）
A．滑动变阻器的阻值太大 B．电压表量程选小了
C．滑动变阻器的阻值太小 D．滑动变阻器烧坏了
（6）小华解决了上述问题后，完成了实验．利用收集到的多组数据．作出了如图丁所示的电流I随电阻R变化
的关系图象．分析图象得出了电流与电阻的关系是 ．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（四、计算题（共10分）
17.【 2016•重庆A卷】（4分）如图18所示电路中，电源电压恒为30 V，电阻R 为15 Ω。同时闭合开关S、S
1 1 2
时，电流表的示数为2.5 A。求：
（1）通过电阻R 的电流；
1
（2）电阻R 的阻值。
2
18. 【 2016· 厦 门 卷 】（ 6 分 ） 如 图 24 所 示 ， R=25Ω ， 小 灯 泡 L 的 规 格 为 “ 2.5
1
V 0.3A”,电源电压保持不变。
（1）S、S 都断开时，小灯泡L正常发光，求电源电压。
1 2
（2）S、S 都闭合时，电流表示数变为0. 6A，求R 的阻
1 2 2
值。
