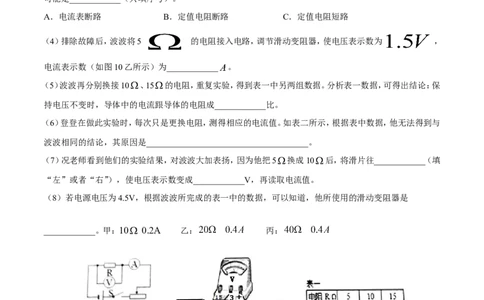

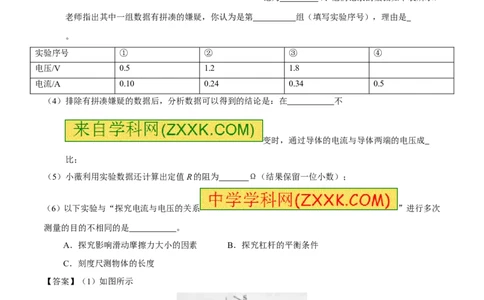

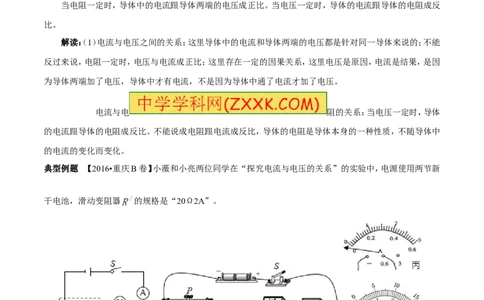

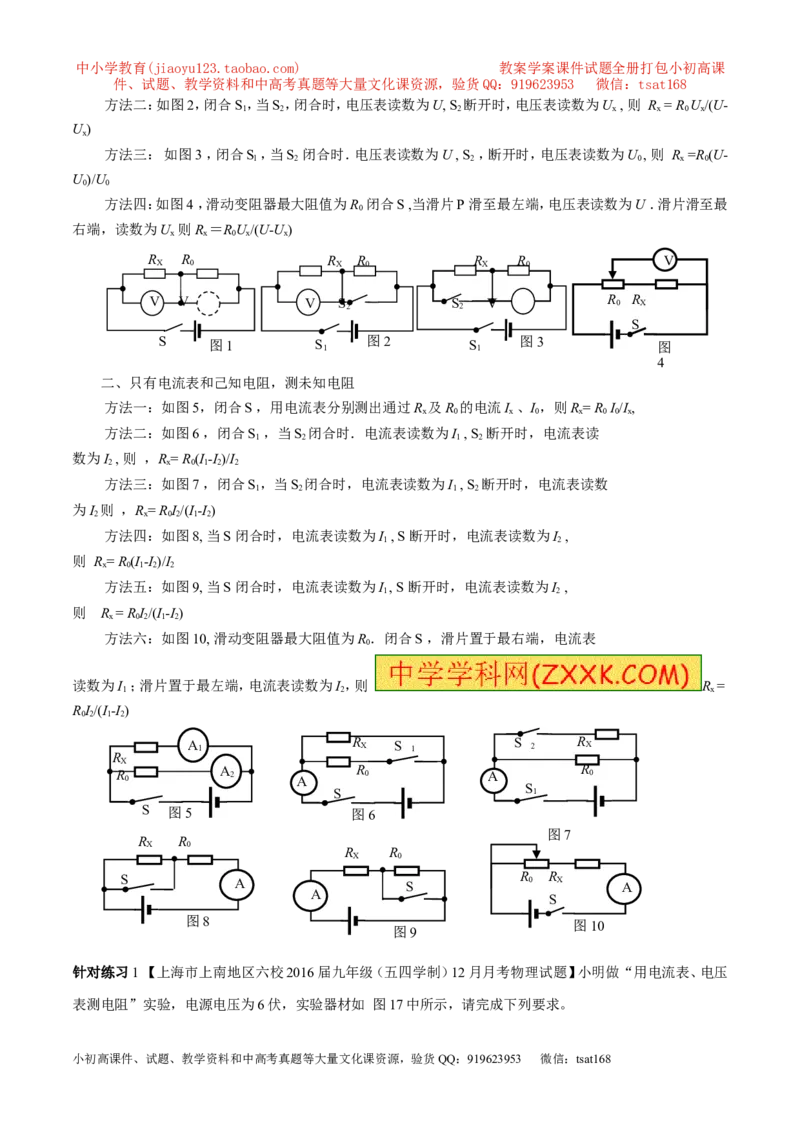

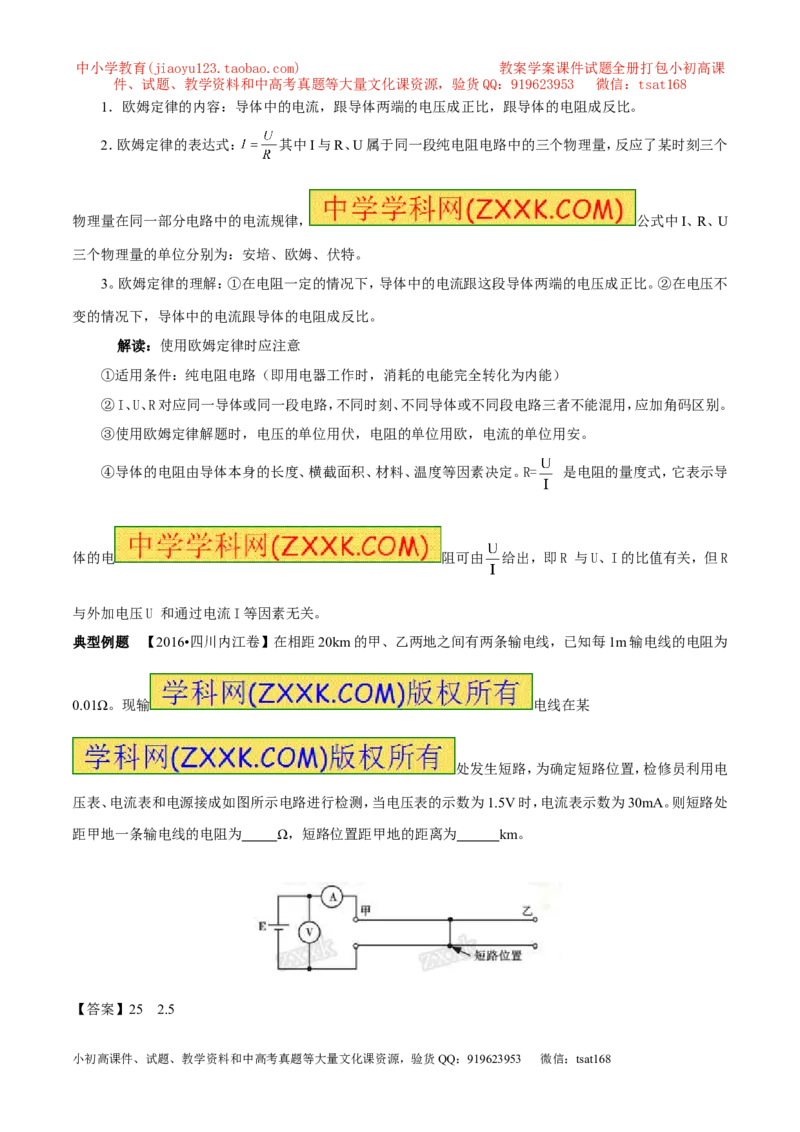

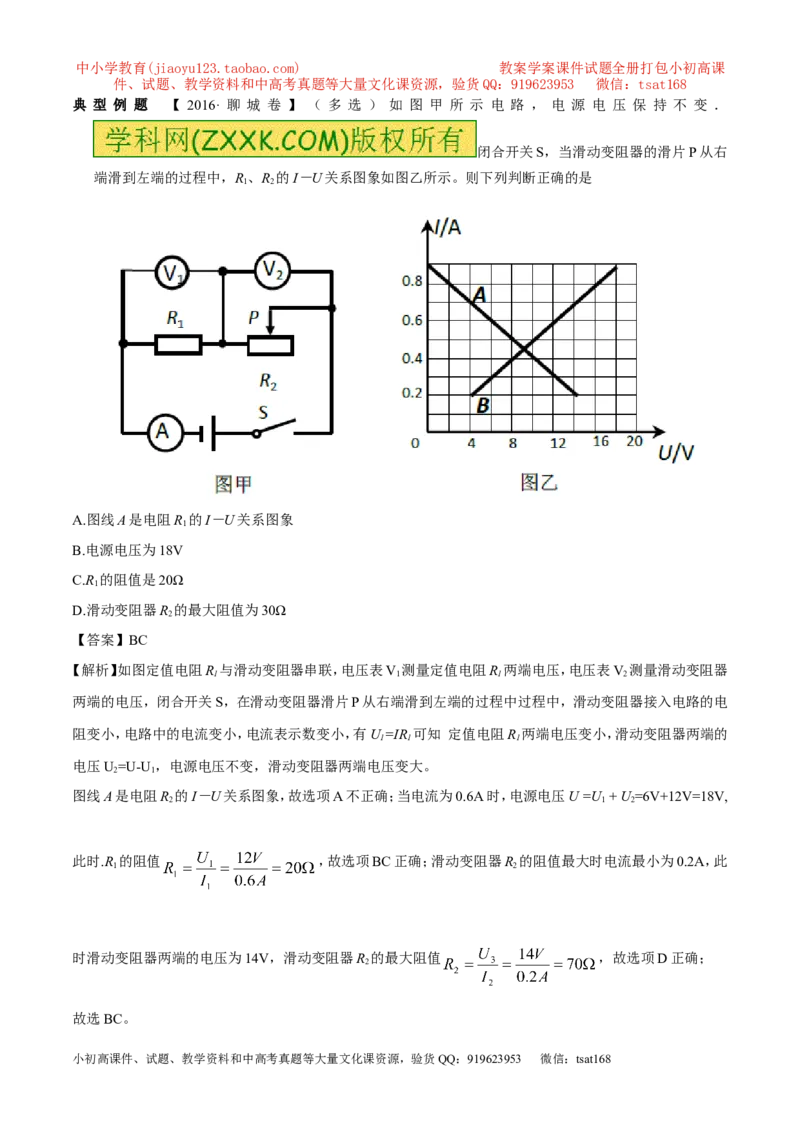

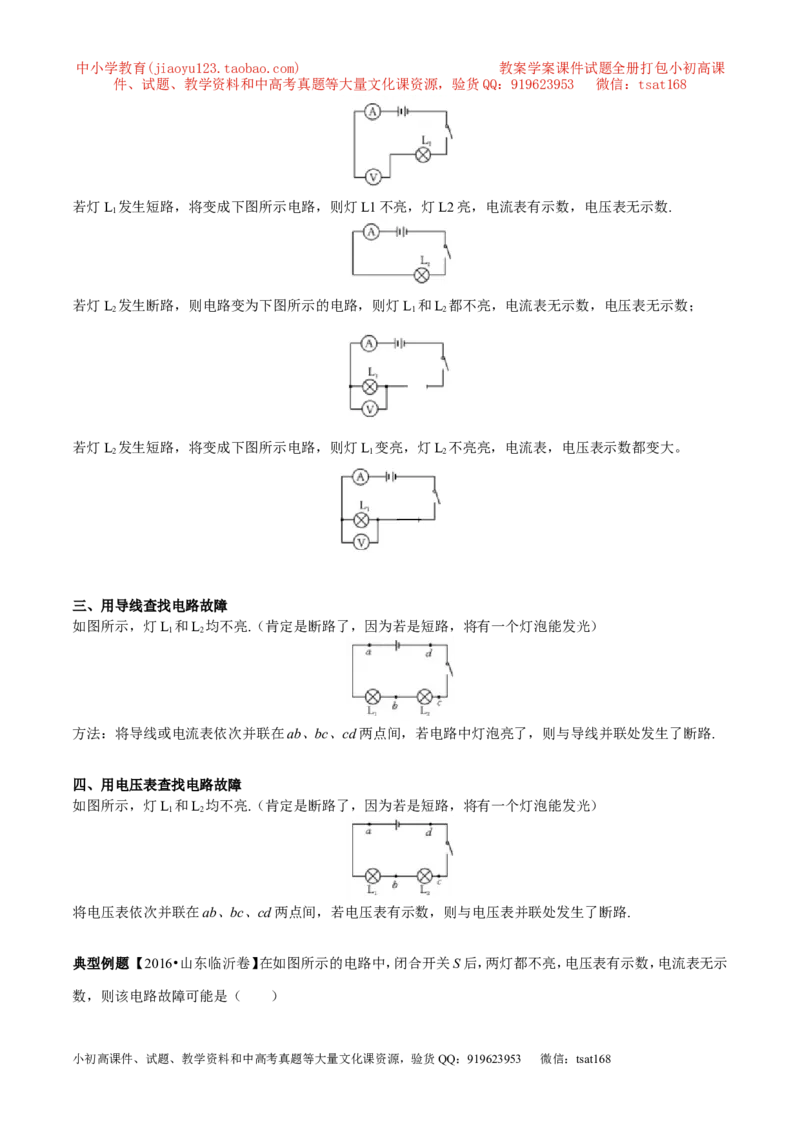

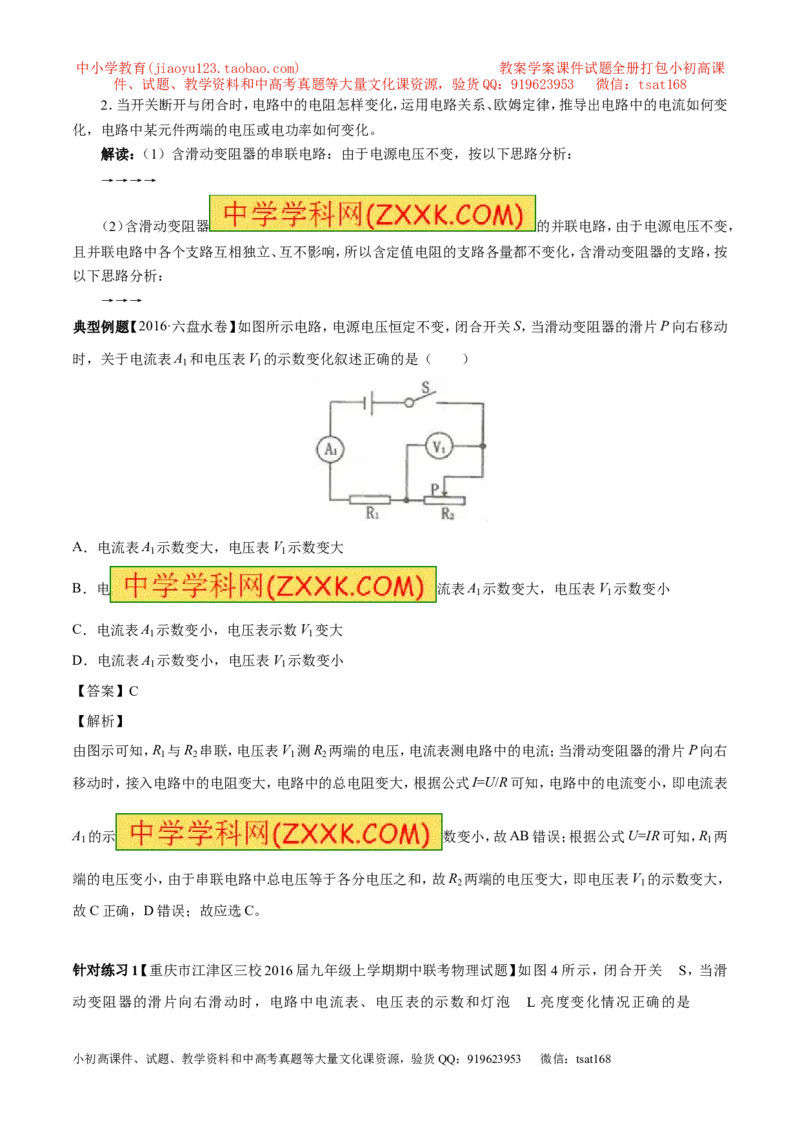

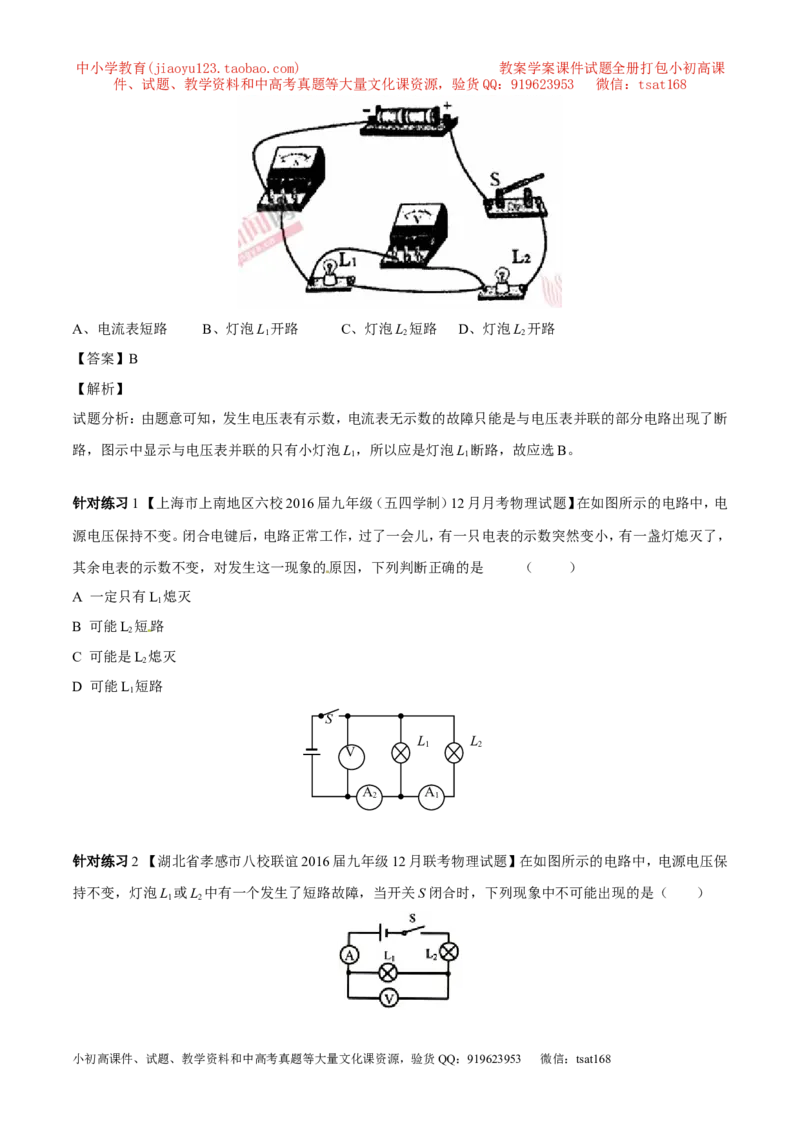

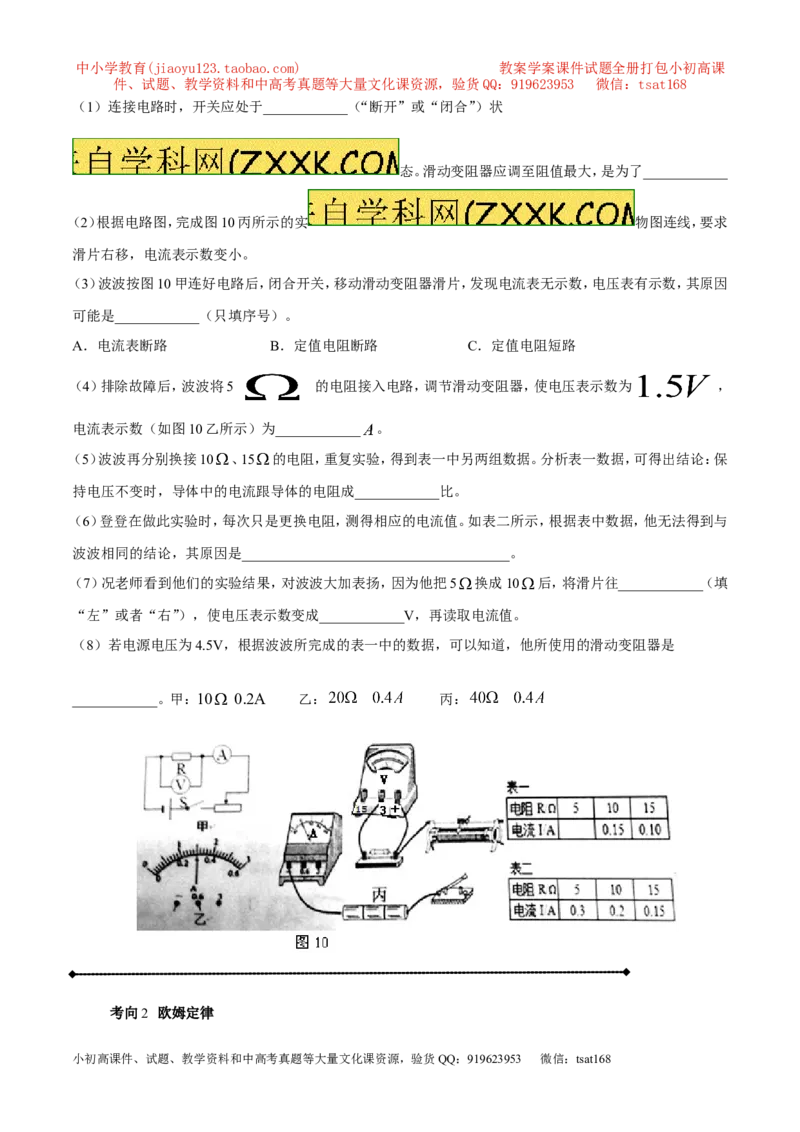

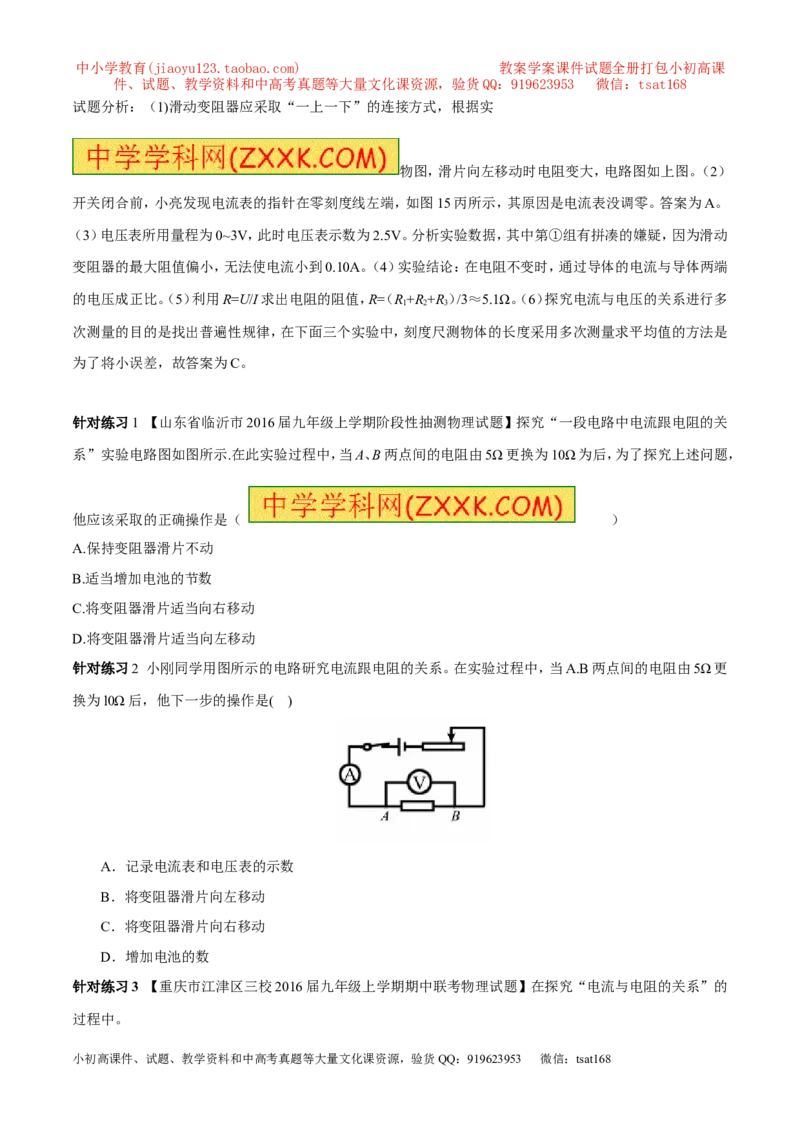

中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 考向1 电流与电压电阻的关系 当电阻一定时，导体中的电流跟导体两端的电压成正比。当电压一定时，导体的电流跟导体的电阻成反 比。 解读：（1）电流与电压之间的关系：这里导体中的电流和导体两端的电压都是针对同一导体来说的；不能 反过来说，电阻一定时，电压与电流成正比；这里存在一定的因果关系，这里电压是原因，电流是结果，是因 为导体两端加了电压，导体中才有电流，不是因为导体中通了电流才加了电压 。 电流与电 阻的关系：当电压一定时，导体 的电流跟导体的电阻成反比。不能说成电阻跟电流成反比，导体的电阻是导体本身的一种性质，不随导体中 的电流的变化而变化。 典型例题 【2016•重庆B卷】小薇和小亮两位同学在“探究电流与电压的关系”的实验中，电源使用两节新 干电池，滑动变阻器 的规格是“20Ω2A”。 （1）如图15甲所示是小薇画出的电路图，小亮进行实物连线如图15乙所示，请你在虚线 框内把电路图补画完整（要求所补画的元件与实 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 物电路对应 ）。 （2）开关闭合前，小亮发现电流表的指针在零刻度线左端，如图15丙所示，其原因是 （选填“A”或 “B”） A．电流表没调零 B．电流表正负接线柱接反了 （3）确认电路无误后，闭合开关进行实验，第4次实验时电流表示数为0.5A，电压表示数如图15丁所示， 记为 V；他们记录的数据如下表所示， 老师指出其中一组数据有拼凑的嫌疑，你认为是第 组（填写实验序号），理由是 。 实验序号 ① ② ③ ④ 电压/V 0.5 1.2 1.8 电流/A 0.10 0.24 0.34 0.5 （4）排除有拼凑嫌疑的数据后，分析数据可以得到的结论是：在 不 变时，通过导体的电流与导体两端的电压成 比； （5）小薇利用实验数据还计算出定值R的阻为 Ω（结果保留一位小数）； （6）以下实验与“探究电流与电压的关系 ”进行多次 测量的目的不相同的是 。 A．探究影响滑动摩擦力大小的因素 B．探究杠杆的平衡条件 C．刻度尺测物体的长度 【答案】（1）如图所示 （2）A （3）2.5 ① 滑动变阻器的最大阻值偏小，无法使电流小到0.10A。（4）电阻 正 （5）5.1 （6）C 【解析】 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 试题分析：（1)滑动变阻器应采取“一上一下”的连接方式，根据实 物图，滑片向左移动时电阻变大，电路图如上图。（2） 开关闭合前，小亮发现电流表的指针在零刻度线左端，如图15丙所示，其原因是电流表没调零。答案为A。 （3）电压表所用量程为0~3V，此时电压表示数为2.5V。分析实验数据，其中第①组有拼凑的嫌疑，因为滑动 变阻器的最大阻值偏小，无法使电流小到0.10A。（4）实验结论：在电阻不变时，通过导体的电流与导体两端 的电压成正比。（5）利用R=U/I求出电阻的阻值，R=（R+R+R）/3≈5.1Ω。（6）探究电流与电压的关系进行多 1 2 3 次测量的目的是找出普遍性规律，在下面三个实验中，刻度尺测物体的长度采用多次测量求平均值的方法是 为了将小误差，故答案为C。 针对练习1 【山东省临沂市2016届九年级上学期阶段性抽测物理试题】探究“一段电路中电流跟电阻的关 系”实验电路图如图所示.在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω为后，为了探究上述问题， 他应该采取的正确操作是（ ） A.保持变阻器滑片不动 B.适当增加电池的节数 C.将变阻器滑片适当向右移动 D.将变阻器滑片适当向左移动 针对练习2 小刚同学用图所示的电路研究电流跟电阻的关系。在实验过程中，当A.B两点间的电阻由5Ω更 换为l0Ω后，他下一步的操作是( ) A．记录电流表和电压表的示数 B．将变阻器滑片向左移动 C．将变阻器滑片向右移动 D．增加电池的数 针对练习3 【重庆市江津区三校2016届九年级上学期期中联考物理试题】在探究“电流与电阻的关系”的 过程中。 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 （1）连接电路时，开关应处于____________（“断开”或“闭合”）状 态。滑动变阻器应调至阻值最大，是为了____________ （2）根据电路图，完成图10丙所示的实 物图连线，要求 滑片右移，电流表示数变小。 （3）波波按图10甲连好电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因 可能是____________（只填序号）。 A．电流表断路 B．定值电阻断路 C．定值电阻短路 （4）排除故障后，波波将5 的电阻接入电路，调节滑动变阻器，使电压表示数为 ， 电流表示数（如图10乙所示）为____________ 。 （5）波波再分别换接10 、15 的电阻，重复实验，得到表一中另两组数据。分析表一数据，可得出结论：保 持电压不变时，导体中的电流跟导体的电阻成____________比。 （6）登登在做此实验时，每次只是更换电阻，测得相应的电流值。如表二所示，根据表中数据，他无法得到与 波波相同的结论，其原因是______________________________________。 （7）况老师看到他们的实验结果，对波波大加表扬，因为他把5 换成10 后，将滑片往____________（填 “左”或者“右”），使电压表示数变成____________V，再读取电流值。 （8）若电源电压为4.5V，根据波波所完成的表一中的数据，可以知道，他所使用的滑动变阻器是 ____________。甲：10 0.2A 乙： 丙： 考向2 欧姆定律 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 1．欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。 2．欧姆定律的表达式： 其中I与R、U属于同一段纯电阻电路中的三个物理量，反应了某时刻三个 物理量在同一部分电路中的电流规律， 公式中I、R、U 三个物理量的单位分别为：安培、欧姆、伏特。 3。欧姆定律的理解：①在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。②在电压不 变的情况下，导体中的电流跟导体的电阻成反比。 解读：使用欧姆定律时应注意 ①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能） ②I、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。 ③使用欧姆定律解题时，电压的单位用伏，电阻的单位用欧，电流的单位用安。 ④导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。R= 是电阻的量度式，它表示导 体的电 阻可由 给出，即R 与U、I的比值有关，但R 与外加电压U 和通过电流I等因素无关。 典型例题 【2016•四川内江卷】在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为 0.01Ω。现输 电线在某 处发生短路，为确定短路位置，检修员利用电 压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为1.5V时，电流表示数为30mA。则短路处 距甲地一条输电线的电阻为 Ω，短路位置距甲地的距离为 km。 【答案】25 2.5 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 【解析】 试题分析：连接短路位置到甲地的两段输电线的电阻值：R =U/I=1.5V/0.03A=50Ω；则短路处距甲地一条输 总 电线的电阻为R=R /2=25Ω；导线总长度：L=50Ω/0. 总 01Ω×1m=5000m，短路的地点离甲地的距离：s=1/2×L=1/2×5000m=2500m=2.5km。 针对练习1【山东省临沂市2016届九年级上学期阶段性抽测物理试题】根据欧姆定律公式I=U/R，下列说法 正确的是（ ） A.通过导体的电流越大，这段导体的电阻就越小 B.导体两端的电压越高，这段导体的电阻就越大 C.导体两端的电压越高，通过这段导体的电流就越大 D.导体的电阻与电压成正比，与电流成反比 针对练习2【广东省肇庆市端州区西区2016届九年级上学期期末考试物理试题】某定值电阻两 端的电压是2V时，通过它的电流是0．5A，定值电阻为 Ω；如果它两端的电压是6V，通过这个电阻的电流 为 A；如果它两端的电压 是0，这电阻的阻 值为 Ω。 针对练习3 【江苏省扬州市江都区邵樊片2016届九年级上学期12月月考物理试题】如图是关于电阻A、B 的I－U图像。由图可知，电阻值较大的电阻是______Ω。若将A、B两电阻并联后接在电压为2V的电源两端， 则并联电路干路中的电流是_____A 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 考向3 电阻的串联和并联电路规律的比较 串联电路电阻的特点 ∵R 和R 串联 1 2 ∴U=U +U I=I =I 1 2 1 2 又∵U=IR、U=I R 、U=I R 1 1 1 2 2 2 ∴IR= I R+ IR 1 1 2 2 ∴R=R +R 1 2 结论：①串联电路的总电阻等于各部分电路电阻之和。 ②若有n个阻值都为R的电阻串联，则总电阻R =nR。 串 ③串联电阻相当于增加了导体的长度，串联的电阻越多，总电阻越大。 5、并联电路电阻的特点 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 推导∵R 和R 并联 1 2 ∴U=U =U ，I=I +I 1 2 1 2 又∵ 、 、 ∴I=I +I 1 2 即 = + ，得 到： 结论：①并联电路的总电阻的倒数等于各支路电阻的倒数之和。 ②若有n个阻值都为R的电阻并联，则总电阻R串=R/n ③并联电阻相当于增加了导体的横截面积，并联的电阻越多，总电阻越小。而且，并联总电阻比其中最小 的电阻还要小。 解读： 电路图 电流 电压 电阻 电压分配或电流分流 串 公式： 公式： 公式： 电 压 分 配 公 式 ： 联 电 I=I=I U=U+U R=R+R 1 2 1 2 1 2 路 表述： 表述： 表述： 表述： 串联电路中各部分电 路两端电压与其电阻 串 联 电 路 串联电路中 串联电路中总 成正比 中 各 处 的 总电压等于 电阻等于各部 电 流 都 相 各部分电路 分电路电阻之 等 两端电压之 和 和. 公 式 ： 公 式 ： 公 式 ： 电 流 分 流 公 式 ： I=I+I U=U=U 1 2 1 2 表述： 并联电路 表述： 表述： 并 中总电流 联 等于各支 并联电路中 并联电路总电 表述： 各支路两端 阻的倒数等于 路中电流 电 的电压都相 各支路电阻倒 并联电路中，流过各支 之和 等 数之和 路的电流与其电阻成 路 反比 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 典 型 例 题 【 2016· 聊 城 卷 】 （ 多 选 ） 如 图 甲 所 示 电 路 ， 电 源 电 压 保 持 不 变 ． 闭合开关S，当滑动变阻器的滑片P从右 端滑到左端的过程中，R、R 的I－U关系图象如图乙所示。则下列判断正确的是 1 2 A.图线A是电阻R 的I－U关系图象 1 B.电源电压为18V C.R 的阻值是20Ω 1 D.滑动变阻器R 的最大阻值为30Ω 2 【答案】BC 【解析】如图定值电阻R 与滑动变阻器串联，电压表V 测量定值电阻R 两端电压，电压表V 测量滑动变阻器 1 1 1 2 两端的电压，闭合开关S，在滑动变阻器滑片P从右端滑到左端的过程中过程中，滑动变阻器接入电路的电 阻变小，电路中的电流变小，电流表示数变小，有U=IR 可知 定值电阻R 两端电压变小，滑动变阻器两端的 1 1 1 电压U=U-U，电源电压不变，滑动变阻器两端电压变大。 2 1 图线A是电阻R 的I－U关系图象，故选项A不正确；当电流为0.6A时，电源电压U =U + U=6V+12V=18V, 2 1 2 此时.R 的阻值 ，故选项BC正确；滑动变阻器R 的阻值最大时电流最小为0.2A，此 1 2 时滑动变阻器两端的电压为14V，滑动变阻器R 的最大阻值 ，故选项D正确； 2 故选BC。 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 针对练习1 【重庆市江津区三校2016届九年级上学期期中联考物理试题】 如图6所示的电路中，电源电压 保持不变。当开关S由断开到闭合时，电流表的示数将 ，电压表的示数将 （选填“变大”、“变 小”或“不变”） 针对练习2 【湖南省郴州市2016届九年级上学期期末考试物理试题】如图所示，当开关S断开和闭合时，电 流表示数之比是1:4，则电阻R 和R 之比是 1 2 A．1:4 B．4:1 C．3:1 D．1:3 针对练习3【湖南省湘潭县2016届九年级上学期期末联考物理试题】如图所示电路，R=4 Ω，R=2 Ω．闭合开 1 2 关后，电源电压为3V，求： （1）电流表的示数； （2）电压表的示数 考向4 动态电路的分析 动态电路的分析主要分以下几种类型 1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个 元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变 化，电路中某元件两端的电压或电功率如何变化。 解读：（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析： →→→→ （2）含滑动变阻器 的并联电路，由于电源电压不变， 且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按 以下思路分析： →→→ 典型例题【2016·六盘水卷】如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动 时，关于电流表A 和电压表V 的示数变化叙述正确的是（ ） 1 1 A．电流表A 示数变大，电压表V 示数变大 1 1 B．电 流表A 示数变大，电压表V 示数变小 1 1 C．电流表A 示数变小，电压表示数V 变大 1 1 D．电流表A 示数变小，电压表V 示数变小 1 1 【答案】C 【解析】 由图示可知，R 与R 串联，电压表V 测R 两端的电压，电流表测电路中的电流；当滑动变阻器的滑片P向右 1 2 1 2 移动时，接入电路中的电阻变大，电路中的总电阻变大，根据公式I=U/R可知，电路中的电流变小，即电流表 A 的示 数变小，故AB错误；根据公式U=IR可知，R 两 1 1 端的电压变小，由于串联电路中总电压等于各分电压之和，故R 两端的电压变大，即电压表V 的示数变大， 2 1 故C正确，D错误；故应选C。 针对练习1【重庆市江津区三校2016届九年级上学期期中联考物理试题】如图4所示，闭合开关 S，当滑 动变阻器的滑片向右滑动时，电路中电流表、电压表的示数和灯泡 L 亮度变化情况正确的是 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 A. 两块电表的示数都变小，灯泡L亮度变暗 B. 两块电表的示数和灯泡L亮度都不变 C. 两快电表的示数都变大，灯泡L亮度变亮 D. 电流表示数变大，电压表示数变小，灯泡 L 亮度变暗 针对练习2 【上海市上南地区六校2016届九年级（五四学制）12月月考物理试题】如图所示的电路中，电源 两 端 的 电 压 保 持 不 变 。 闭 合 开 关 S ， 将 滑 动 变 阻 器 的滑片P向右移动，下列说法正确的是（ ） A 电流表A的示数变小，电压表V 的示数变大 1 B 电压表V 与电流表A的示数之比 保持不 2 变 C 电压表V 与电压表V 的示数之和保持不变 1 2 D 电压表V 示数变化量与电流表A示数变化量的比值一定变大 2 P R 1 R 2 V V 2 1 S A 针对练习3 【山东省临沂市2016届九年级上学期阶段性抽测物理试题】右如图所示是小丽设计的压力传感 器的原理图，其中R 是滑动变阻器，R 是定值电阻.当压力增大时（ ） 1 2 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 A.电流表示数增大，电压表示数减小 B.电流表示数减小，电压表示数减小 C.电流表示数减小，电压表示数增大 D.电流表示数增大，电压表示数增大 考向5 电路故障 一、电路的三种状态 (1)通路：接通的电路叫通路；(2)断路 ：断开的电路叫 开路；(3)短路：直接把导线接在电源两极上的电路叫短路。 甲图为电源短路，灯泡不亮，电源被烧毁，乙图为局部短路现象灯泡L 被短路，灯泡L 不亮 2 2 二、用电压表和电流表检查电路故障： 如上图所示的电路中，若灯L 发生断路，则电路变为下图所示的电路，则灯L 和L 都不亮，电流表无示数， 1 1 2 电压表有示数（指示电源电压）； 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 若灯L 发生短路，将变成下图所示电路，则灯L1不亮，灯L2亮，电流表有示数，电压表无示数. 1 若灯L 发生断路，则电路变为下图所示的电路，则灯L 和L 都不亮，电流表无示数，电压表无示数； 2 1 2 若灯L 发生短路，将变成下图所示电路，则灯L 变亮，灯L 不亮亮，电流表，电压表示数都变大。 2 1 2 三、用导线查找电路故障 如图所示，灯L 和L 均不亮.（肯定是断路了，因为若是短路，将有一个灯泡能发光） 1 2 [来源:] 方法：将导线或电流表依次并联在ab、bc、cd两点间，若电路中灯泡亮了，则与导线并联处发生了断路. 四、用电压表查找电路故障 如图所示，灯L 和L 均不亮.（肯定是断路了，因为若是短路，将有一个灯泡能发光） 1 2 [来源:] 将电压表依次并联在ab、bc、cd两点间，若电压表有示数，则与电压表并联处发生了断路. 典型例题 【2016•山东临沂卷】在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示 数，则该电路故障可能是（ ） 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 A、电流表短路 B、灯泡L 开路 C、灯泡L 短路 D、灯泡L 开路 1 2 2 【答案】B 【解析】 试题分析：由题意可知，发生电压表有示数，电流表无示数的故障只能是与电压表并联的部分电路出现了断 路，图示中显示与电压表并联的只有小灯泡L，所以应是灯泡L 断路，故应选B。 1 1 [来源:] 针对练习1 【上海市上南地区六校2016届九年级（五四学制）12月月考物理试题】在如图所示的电路中，电 源电压保持不变。闭合电键后，电路正常工作，过了一会儿，有一只电表的示数突然变小，有一盏灯熄灭了， 其余电表的示数不变，对发生这一现象的原因，下列判断正确的是 （ ） A 一定只有L 熄灭 1 B 可能L 短路 2 C 可能是L 熄灭 2 D 可能L 短路 1 S L L 1 2 V A A 2 1 针对练习2 【湖北省孝感市八校联谊2016届九年级12月联考物理试题】在如图所示的电路中，电源电压保 持不变，灯泡L 或L 中有一个发生了短路故障，当开关S闭合时，下列现象中不可能出现的是（ ） 1 2 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 A．电压表无示数，灯泡L 不发光 B． 电压表有示数，灯泡L 不发光 1 2 C． 电压表和电流表都没有示数 D．电压表和电流表都有示数 针对练习3【山东省东营市各县区2016届九年级上学期联考物理试题】下图是某家庭电路，闭合开关，灯不亮。 用试电笔接触c点氖管不发光，接触d点氖管发光。已知该电路有两处故障，则下列判断正确的是 （ ） A、ac间断路、bd间断路 B、ac间断路、eb间断路 C、ac间断路、cd间短路 D、eb间断路、cd间短路 考向6 伏安法测电阻 【实验原理】 【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。 【实验电路】 【实验步骤】 ①按电路图连接实物。 ②检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=算出小灯泡的电阻。 ③移动滑动变阻器滑片P的位置，多测几组电压和电流值，根据R=，计算出每次的电阻值，并求出电阻的平 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 均值。 【实验表格】 次数 电压U/V 电流I/A 电阻R/Ω 平均值R/Ω 1 2 3 解读：注意事项 ①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大； ②连好电路后要通过试触的方法选择电压表和电流表的量程； ③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。 典型例题【2016·资阳卷】小明欲测 量一个阻值标识模 糊的定值电阻，图甲所示是他设计的测量电路，图乙是未完成连接的实验电路。 （1）请你按照电路图，用笔画线代替导线，帮助小明把滑动变阻器和电压表正确连入图乙所示的实验电路； （2）小明将电路连接正确后，闭合开关，调节滑动变阻器的滑片，按照正确的操作测得数据如下表所示： 实验序号 电压U（V） 电流I（A) 电阻R（Ω） 10. 1 1.0 0.10 0 2 1.5 0.12 12.5 3 2.0 0.20 10.0 [来源:学*科*网Z*X*X*K] [来源:.Com] 4 2.5 0.24 1 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 0.4 5 2.8 0.28 [来源:] 根据表中数据，第5次测量的电阻值R=____________Ω。 5 [来源:] （3）图丙中已经把前4次测得的电压U和电流I的值对应点描出，请你在图丙中补描出第5次测量的电压U 和电流I值对应的点A，并依据所描的点在图丙中作出该定值电阻 的U-I图像。 【答案】（1）如下图左所示； （2）10 （3）如下图右所示 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 【解析】 （1）由图示可知，滑动变阻器与电阻应是串联的，电压表应并联在被测电阻两端，实物图连线如上图左所示； （2）第5次测量的电阻值R=2.8V/0.28A=10Ω；（3）由表格中的数据可对应在图中描点并连线如上图右所示。 5 测量电阻的其它方法 方法一：如图1，闭合S，用电压表分别测出R 及R 两端电压U、U。，则 R = RU/U x 0 x x 0 x 0 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 方法二：如图2，闭合S，当S，闭合时，电压表读数为U, S 断开时，电压表读数为U , 则 R = R U/(U- 1 2 2 x x 0 x U) x 方法三： 如图3 ，闭合S ，当S 闭合时．电压表读数为U , S ，断开时，电压表读数为U , 则 R =R(U- l 2 2 0 x 0 U)/U 0 0 方法四：如图4 ，滑动变阻器最大阻值为R 闭合S ,当滑片P 滑至最左端，电压表读数为U ．滑片滑至最 0 右端，读数为U 则R ＝RU/(U-U) x x 0 x x R R R R R R V X 0 X 0 X 0 V V V S 2 S 2 V R 0 R X S S 图1 S 1 图2 S 1 图3 图 4 二、只有电流表和己知电阻，测未知电阻 方法一：如图5，闭合S ，用电流表分别测出通过R 及R 的电流I 、I，则R= R I/I, x 0 x 0 x 0 0 x 方法二：如图6 ，闭合S ，当S 闭合时．电流表读数为I , S 断开时，电流表读 1 2 1 2 数为I , 则 ，R= R(I-I)/I 2 x 0 1 2 2 方法三：如图7 ，闭合S，当S 闭合时，电流表读数为I , S 断开时，电流表读数 1 2 1 2 为I 则 ，R= RI/(I-I) 2 x 0 2 1 2 方法四：如图8, 当S 闭合时，电流表读数为I , S 断开时，电流表读数为I , 1 2 则 R= R(I-I)/I x 0 1 2 2 方法五：如图9, 当S 闭合时，电流表读数为I , S 断开时，电流表读数为I , 1 2 则 R = RI/(I-I) x 0 2 1 2 方法六：如图10, 滑动变阻器最大阻值为R．闭合S ，滑片置于最右端，电流表 0 读数为I ；滑片置于最左端，电流表读数为I，则 R = 1 2 x RI/(I-I) 0 2 1 2 [来源:学*科*网Z*X*X*K] A 1 R X S 1 S 2 R X R X R 0 A 2 A R 0 A R 0 S S 1 S 图5 图6 图7 R R X 0 R R X 0 S A S R 0 R X A A S 图8 图10 图9 针对练习1 【上海市上南地区六校2016届九年级（五四学制）12月月考物理试题】小明做“用电流表、电压 表测电阻”实验，电源电压为6伏，实验器材如 图17中所示，请完成下列要求。 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 ①小明连接的电路如图18所示，图中尚有一根导线未连接，请用笔线代替导线在图中按规范的实验操作要 求连线。 S R A X 5 10 1 2 － 0.6 3 0 1 2 150 0.2 0.4 3 V 0 3 0 0.6 － 3 （Va） （Ab） A 15 B 图17 图18 ②小明正确连接电路，实验步骤正确，闭合电键，移动滑动变阻器滑片过程中，发现电压表示数为6伏，电流 表有示数但示数不变，产生这种现象的原因是 。 ③小明排除故障后按正确的步骤继续实验。闭合电键，观察到电压表、电流表示数如图 17 所示。将滑片移到中点时，电流表示数为 0.58 安，在移动滑片过程中，观察到电流表示数的 最大值为1.2安。 请将实验数据记录表填写完整（计算 电阻时，精确到0 .1欧） 针对练习2 【江苏省扬州市江都区邵樊片2016届九年级上学期12月月考物理试题】要测量一个阻值约为几 欧的电阻Rx，实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0～0.6 A、0～3 A）、学生用电 压表（量程为0～3 V、0～15 V）、滑动变阻 器R 一个，开关、导线若干． 1 （1）小明用伏安法测量该电阻，如图是小明连接的电路．连接电路时，小明注意到了开关应 ] K +X + X源:学+科+网 + [来 Z ；接通电路后， 观 察 到 电 流 表 指 针 不 偏 转 ， 示 数 为 零 ， 电 压 表 示 数 为 3V ． 则 故 障 原 因 可 能 是 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 ． （2） 请把第二次测量时，所示的电压表和电流表示数填入表中相应的空格。 次数 1 2 3 电压／V 1.1 2.3 电流／A 0.22 [来源:] 0.46 （3）处理表2中所记录的各次实验数据，得出待测电阻R的阻值为_________Ω。 （4）小红在实验室所提供的器材中选择合适的器材，设计如下电路测出该电阻的值．如下图]源:[来 所示的四个电路 中，R 为已知阻值的定值电阻，不能测出未知电阻Rx的电路是（ ） 0 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
