（测试时间：40分钟，满分:70分）
一、选择题（每题3分，共30分）
1.【甘肃省兰州市2015年初 中毕业生学业考试】如图
所示，电源电压不变，闭合开关S，向下移动滑片P，以下说法中正确的是
A．灯泡L变亮 B．电压表V 的示数变大
1
C．电流表A的示数变大 D．电压表V 的示数变小
2
1.B
2【. 福建省莆田市2015年初中毕业（升学）考试试卷】如图所示的电路中，电源电压保持不变。闭合开关S，当
滑动变阻器的滑片P向左移动时，电流表A 和A 示数的变化情况分别是（ ）
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．变小、变小 B．变大、变大
C．变大、不变 D．变小、不变
2.D
解析：如图所示电路，电阻R、R 并联，电流表A 测干路的电流，电流表A 测通过电阻R 的电流，当滑动变阻
1 2 1 2 2
器的滑片P向左移动时，滑动变阻器R 的阻值变大，根据欧姆定律，通过R 的电流变小，由并联电路电流关
1 1
系知道，电流表A 的示数变小，电流表A 的示数不变，故答案为D。选项A、B、C均不符合题意。
1 2
3.【黑龙江省大庆市2015年初中升学 统一考试】根据欧姆定律，下列说法中正确的是（ ）
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大
C．通过 导体的电流跟这段导体两端的电压成正比，跟
这段导体的电阻成反比
D．导体两端的电压为零时，电阻值也为零
3.C
解析：电阻是导体本身的一种性质，不随电压与电流的变化而变化，故ABD都错；欧姆定律的内容为：通过
导体的电流跟这段导体两端的电压成正比，跟这段导
体的电阻成反比，故C正确；应选C。
4.【湖北省恩施州2015年中考物理试卷】在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，
这样做能起到保护电路的作用。其原因是闭合开关后
[来源:学。科。网Z。X。X。K]
A. 通过电路的电流最小 B. 变阻器两端电压最小 C. 变阻器电阻发热最大 D. 电源两端的电压最小
4.A
【考点定位】欧姆定律
5.【湖北省十堰市2015年初中毕业生学业考试】如图a是一个用电压表的示数反映温度变化的电路原理图，
其中电源电压U=4.5V且保持不变，电压表量程为0～３Ｖ，Ｒ是300Ω的定值电阻，R 是热敏电阻，其电阻
０ 1
随环境温度变化的关系如图b所示。若闭合开 关S：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A. 环境温度为40℃时，热敏电阻阻值是150Ω
B. 电压表V示数越小，环境温度越高
C. 电 压表的最小示数是1.5V
D. 此电路允许的最高环境温度为60℃
5.D
6【. 贵州省黔西南州2015年中考物理试卷】如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为
0.2A，若再闭合开关S ，发现电流表的示数为0.5A，此时通过R 的电流为I ，通过R 的电流为I ，则
1 1 1 2 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．I ：I =2：5 B．I ：I =3：5
1 2 1 2
C．R ：R =3：2 D．R ：R =2：3
1 2 1 2
6.D
解析：当只闭合开关S时，只有R 接入电路，此时电流为0.2A；当再闭合开关S ，两电阻并联，电流表测总电
2 1
流，故总电流为0.5A；由于R 两端电压不变，所以通过R 的电流不变，I =0.2A；根据并联电路电流的特点可
2 2 2
知I=I-I=0.5A-0.2A=0.3A。所以电流之比I：I=0.3A：0.2A=3：2，故AB错；并联电路电压相同，电流之比等于
1 2 1 2
电阻的反 比，所以R：R=I：I=2：3，故C错，D正确。
1 2 2 1
7.【江西省南昌市2015年初中毕业暨中等学校招生考试】如图所示，电源电压恒定不变，闭合开关S，滑片P
向右移动，下列说法正确的是
A． 示数变小， 示数变小 B． 示数不变， 示
数变小
C． 示数不变， 示数不变 D． 示数变小， 示数不变
7.B
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
8.【黑龙江省大庆市2015年初中升学 统一考试】如图所示，电源电压保持不变，若在甲、乙两处分别接入电
压表，闭合开关S
1
、S
2
，测得U甲 ：U乙=4：3；若只断开开关S
2
，拆去电压表，并在甲、乙两处分别接入电流表，
则此时I甲 ：I乙 是（ ）
[来源:.Com]
A．1：1
B．4：3
[来源:.Com]
C．3：4
D．16：9
8.B
解析：当两表均为电压表时，闭合开关S 、S ，此时两电阻为串联关系，电压表甲测电阻R 的电压，电压表乙
1 2 1
测电阻
R2
的电压，由于串联电路中电流相等，所以电压之比等于电阻之比，所以可知两电阻之比R
1
：R
2
=U甲 ：
U乙=4：3；当两表均为电流表时，只断开开 关S
2
，此时
两电阻为并联关系，电压相等，电流与电阻成反比，所以I甲 ：I乙 =R
1
：R
2
=4：3，故应选B。
9【. 广西河池市2015年中考物理试卷】（3分）在如图所示的电路中，电源电压保持不变．闭合开关S后，灯L
不发光，电压表指针有明显偏转．若此电路中只有一处故障，则对于电路故障的判断，下列说法不正确的是（
）
A．灯L短路
B． 灯L断路
C． 滑动变阻器R 断路
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
D．定值电阻R 断路
1
9.B

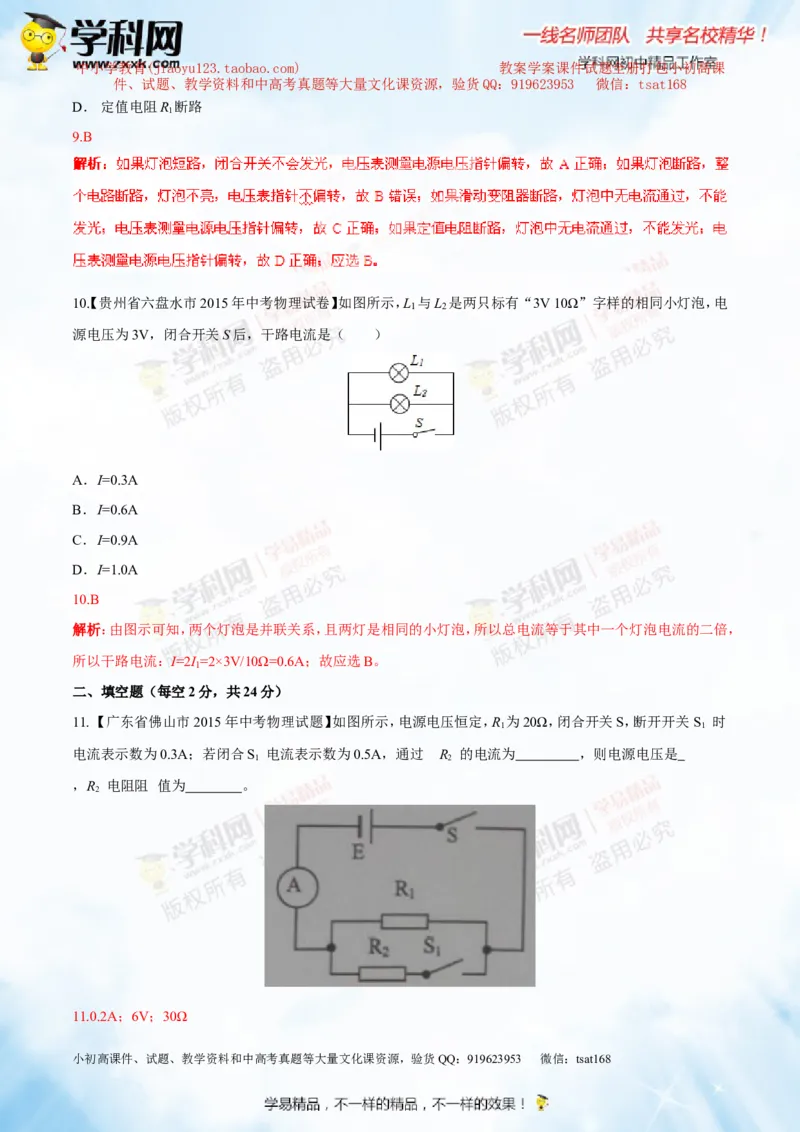

10【. 贵州省六盘水市2015年中考物理试卷】如图所示，L 与L 是两只标有“3V 10Ω”字样的相同小灯泡，电
1 2
源电压为3V，闭合开关S后，干路电流是（ ）
A．I=0.3A
B．I=0.6A
C．I=0.9A
D．I=1.0A
10.B
解析：由图示可知，两个灯泡是并联关系，且两灯是相同的小灯泡，所以总电流等于其中一个灯泡电流的二倍，
所以干路电流：I=2I =2×3V/10Ω=0.6A；故应选B。
1
二、填空题（每空2分，共24分）
11. 【广东省佛山市2015年中考物理试题】如图所示，电源电压恒定，R 为20Ω，闭合开关S，断开开关 S 时
1 1
电流表示数为0.3A；若闭合S 电流表示数为0.5A，通过 R 的电流为 ，则电源电压是
1 2
，R 电阻阻 值为 。
2
11.0.2A；6V；30Ω
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
12【. 辽宁省盘锦市2015年初中毕业升学考试】如图所示的电路，电源电压为6V，R＝4Ω，闭合开关S后，电
1
压表的读数为2V，则电流表的示数为 A，电阻R 的阻值为 Ω 。
2
12.0.5 8
解析：由图示可知，两电阻为串联关系，电压表测电阻R 两端的电压，电流表的示数为I=U/R=2V/4Ω=0.5A，
1 1 1
电阻R 两端的电压为U=U-U=6-2=4V，所以电阻R
2 2 1 2
的阻值为R=U/I=4V/0.5A=8Ω。
2 2
13【. 辽宁省丹东市2015年中考物理试题】如图所示，R=4Ω，R=6Ω，当开关S闭合时，通过R 与R 的电流之
1 2 1 2
比为_______；加在R 与R 两端的电压之比为_______。
1 2
R
1
R
2
S
13.1：1 2：3
解析：由图示可知，两个电阻是串联在电路中的，在串联电路中电流处处相等，所以通过两个电阻的电流之比
为1：1；由欧姆定律可知，当电流相一定时，导体两端的电压与导体的电阻成正比，所以加在R 与R 两端的
1 2
电压之比为4Ω：6Ω=2：3。
14. 【辽宁省葫芦岛市2015年初中毕业生学业考试】如图所示电路
，滑动变阻器的滑片位于中点，闭合开关，滑片向左移
动时，灯泡的亮度将 （选填“变亮”、“变暗”或“不变”），电流表A 的示数将 ，电压表示
1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
数与电流表A 示数 的比值将 （以上两空选
2
填“变大”、“变小”或“不变”）。
14.不变 不变 变大
[来源:]

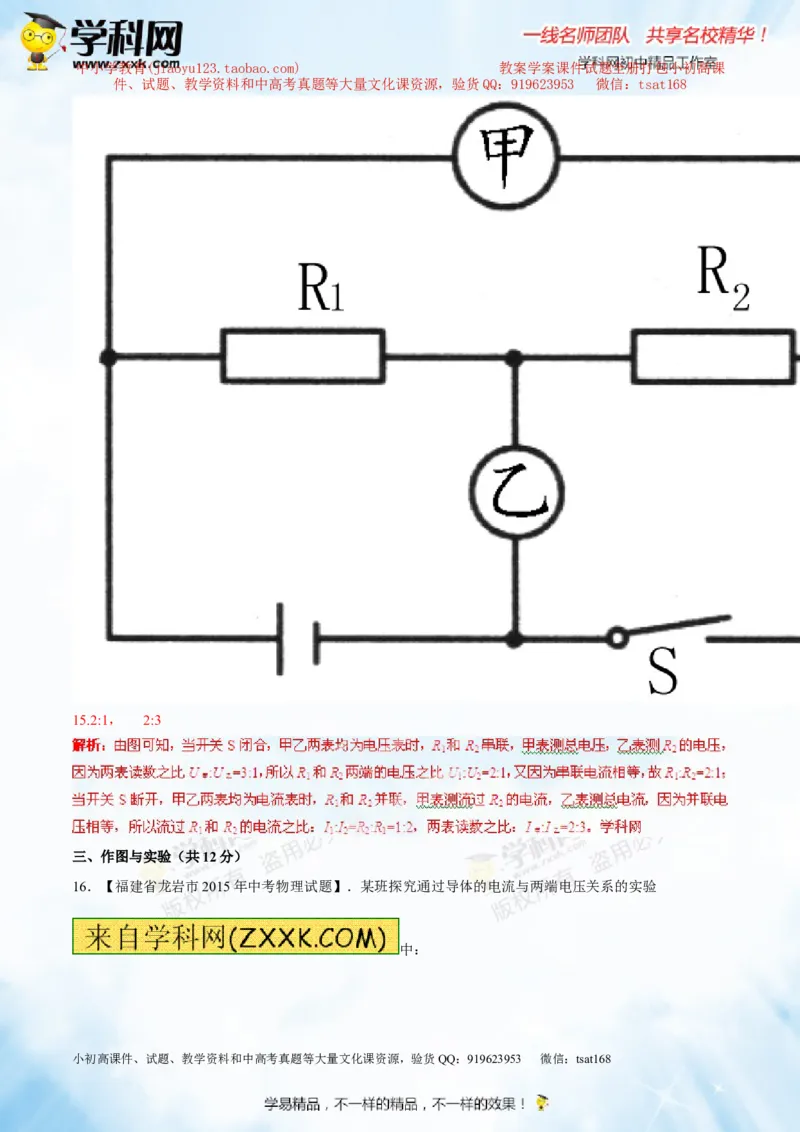

15.【黑龙江省齐齐哈尔市2015年初中学业考试】如图所示电路，当开关S闭合，甲乙两表均为电压表，两表
读数之比U :U =3:1，则 R:R= ；当开关S断开，甲乙两表均为电流表，两表读数之比I :I = 。
甲 乙 1 2 甲 乙
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
15.2:1， 2:3
三、作图与实验（共12分）
16．【福建省龙岩市2015年中考物理试题】．某班探究通过导体的电流与两端电压关系的实验
中：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）实验电路如图所示，某小组选 用R为5Ω的电阻，
规格为“20Ω 2A”的滑动变阻器，两节新干电池为电源进行实验。
①闭合开关前，将滑动变阻器滑片P向 （填“左”或“
右”）移动，使其接入电路的阻值最大。
②记录相关数据如下表所示。
[来源:]
U/N 0.5 1.0 1.5 2.0 2.5 2.8
I/A 0.10 0.20 0.30 0.40 0.5 0.56
[来源:学。科。
网Z。X。X。K]
0
根据表中数据可以得到的结论是：当 一定时，导体中的
电流与电压成 比。
（2）进行实验时，该小组发现：① 调节滑动变阻器无法使电压表的示数为0.5V，为使电压表示数为0.5V，可
采取的办法是 。② 调节滑动变阻器无法使电压表的示数达到3.0V，你猜想可能原因是
（写出一种即可）。
（3）该小组在处理数据时发现：电压U与电流I的比值恰好等于电阻R的值。为进一步论证此发现，他们提出
两种收集数据的方案，方案一：收集电阻值为5Ω的几个小组的数据；方案二：收集电阻值不同的几个小组的
数据。你认为方案 更合理。
16（. 1）①右 ②电阻 正 （2）①采用一节干电池供
电 ②导线有电阻 导线和接线柱连接不紧 电池有电阻 电流表有电阻等 （3）二
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
解析：（1）①做电学实验，为了用电安全，闭合开关前，变阻应处于最大值状态，所以应将滑动变阻器滑片P
向右移动； ②由表中的数据可知，当电阻一定时，导体
中的电流与电压成正比；（2）① 可以只用一节干电池来供电，实现调节的目的；② 可能的原因有：导线有电
阻或导线和接线柱连接不紧或电池有电阻或电流表有电阻等；（3）方案二合理，这样得出的结论更具有普遍
性。
17. 【江苏省宿迁市2015年中考物理试题】如图是小华测量小灯泡电阻的电路，灯泡不发光时电阻约为6Ω．
（1）请你用笔画线代替导线将电路连接完整.
（2 ）开关闭合前，应将滑动变阻器的滑片P移至
端.（选填“A”或“B”）
（3）闭合开关，发现灯泡不亮，电流表指针几乎不偏转，电压表示数接近电源电压．则电路故障的原因可能是
.
（4）通过数据分析，小华得到了灯泡电阻随温度升高而增大的结论.若将图中的小灯泡更换成定值电阻，下述
实验可以完成的是 .
A．探究电流通过导体时产生的热量与导体电阻的关系
B．探究导体中的电流与导体两端电压的关系
C．探究电流的磁场强弱与电流大小的关系
D．探究导体中的电流与导体电阻的关系
17.（1）如下图所示；（2）B （3）灯丝断了（或灯泡接触不良） （4）B
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
V
﹣0.63 ﹣31
5
A
三
线 A P B
插
座
开
关
灯
泡
地
线
表并联的部分发生了断路，所以判断出是灯泡的灯零丝断了或灯泡接触不良所致；（4）由于电阻换成了定值
线
火
线
l
G
A
O
F
