（测试时间：40分钟，满分:80分）

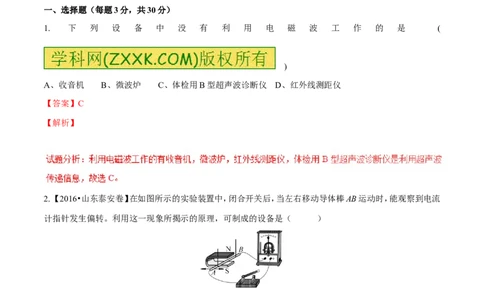

一、选择题（每题3分，共30分）
1. 下 列 设 备 中 没 有 利 用 电 磁 波 工 作 的 是 (
)
A、收音机 B、微波炉 C、体检用B型超声波诊断仪 D、红外线测距仪
【答案】C
【解析】
2. 【2016•山东泰安卷】在如图所示的实验装置中，闭合开关后，当左右移动导体棒AB运动时，能观察到电流
计指针发生偏转。利用这一现象所揭示的原理，可制成的设备是（ ）
A．发电机 B．电热器 C．电动机 D．电磁铁
【答案】A
【解析】
试题分析：电流计指针发生偏转是由于有电流通过电流计，这个电流是由于导体运动时切割磁感线产生的，
属于电磁感应现象，发电机的原理是电磁感应，故应选A。
3.【 2016•四川广安卷】在电与磁的研究过程中，很多科学家呕心沥血，作出了杰出的贡献．下列科学家及研究
成果与成果的应用描述，完全正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．沈括﹣磁偏角﹣制造出了指南针，使人类更好地掌握了航海技术
B．奥特斯﹣电流磁效应﹣制造出了电动机，提高了人类的工作效率
C．安培﹣安培定则﹣制造出了电磁铁，开拓了电与磁之联系的科学研究
D．法拉第﹣电磁感应﹣制造出了发电机，让人类逐步进入了“电”文明时代
【答 案】D
[来源:学*科*网Z*X*X*K]
【解析】
试题分析：沈括发现了磁偏角，但指南针不是沈括的发明，故A错误；奥斯特发现了电流的磁效应．电动机不
是根据电流的磁效应制成的，故B错误；法拉第首先引入电场线和磁感线，故C错误；法拉第发现了电磁感
应现象，制成了发电机，让人类逐步进入了“电”文明时代，故D正确；故选D。

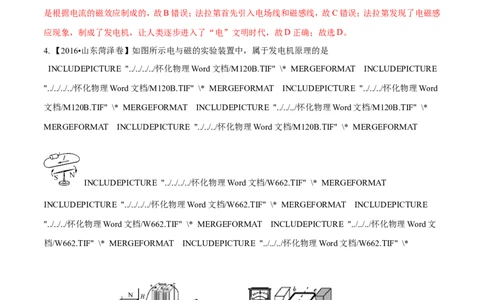

4. 【2016•山东菏泽卷】如图所示电与磁的实验装置中，属于发电机原理的是
INCLUDEPICTURE "../../../../怀化物理Word文档/M120B.TIF" \* MERGEFORMAT INCLUDEPICTURE
"../../../../怀化物理Word文档/M120B.TIF" \* MERGEFORMAT INCLUDEPICTURE "../../../怀化物理Word
文档/M120B.TIF" \* MERGEFORMAT INCLUDEPICTURE "../../../怀化物理Word文档/M120B.TIF" \*
MERGEFORMAT INCLUDEPICTURE "../../../怀化物理Word文档/M120B.TIF" \* MERGEFORMAT
INCLUDEPICTURE "../../../../怀化物理Word文档/W662.TIF" \* MERGEFORMAT
INCLUDEPICTURE "../../../../怀化物理Word文档/W662.TIF" \* MERGEFORMAT INCLUDEPICTURE
"../../../怀化物理Word文档/W662.TIF" \* MERGEFORMAT INCLUDEPICTURE "../../../怀化物理Word文
档/W662.TIF" \* MERGEFORMAT INCLUDEPICTURE "../../../怀化物理Word文档/W662.TIF" \*
MERGEFORMAT
A． B． C． D．
【答案】C
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

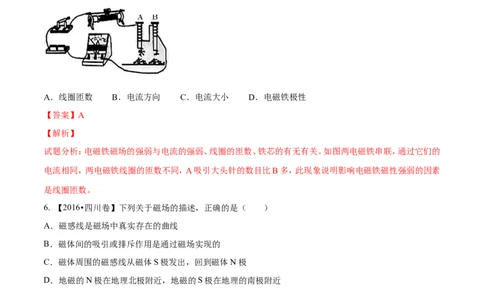

5. 【2016•山东菏泽卷】用两个铁芯完全相同的电磁铁“探究影响电磁铁磁性强弱的因素”，实验电路如图所
示。闭合开关，发现磁铁A吸引大头针的数目比B多，此现象说明影响电磁铁磁性强弱的因素是
A．线圈匝数 B．电流方向 C．电流大小 D．电磁铁极性
【答案】A
【解析】
试题分析：电磁铁磁场的强弱与电流的强弱、线圈的匝数、铁芯的有无有关。如图两电磁铁串联，通过它们的
电流相同，两电磁铁线圈的匝数不同，A吸引大头针的数目比B多，此现象说明影响电磁铁磁性强弱的因素
是线圈匝数。
6. 【2016•四川卷】下列关于磁场的描述，正确的是（ ）
A．磁感线是磁场中真实存在的曲线
B．磁体间的吸引或排斥作用是通过磁场实现的
C．磁体周围的磁感线从磁体S极发出，回到磁体N极
[来源:]
D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】B
【 解析】
7. 【2016•安徽卷】图为探究导体在磁场中运动时产生感应电流条件实验的装置示意图。关于这个实脸，下列
说法正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A当导体棒沿竖直方向上下运动时灵敏电流计的指针发生偏转
B当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转
C当导体捧沿水平方向左右运动时，灵敏电流计的指针发生偏转
D当导体捧沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转
【答案】C
【解析】
试 题 分 析 ： 电 磁 感 应 原 理 ： 闭 合 电 路 的 部 分 导 体 在
磁场中做切割磁感线运动时产生电流；故当
导体棒沿竖直方向上下运动时，导体没有切割磁感线，灵敏电流计的指针不会发生偏转，A选项说法错误；当
导体棒相对水平方向斜向上运动时，导体切割磁感线运动了，产生感应电流了，灵敏电流计的指针发生偏转；
B选项说法错误；当导体捧沿水平方向左右运动时，导体做切割磁感线运动，产生感应电流，灵敏电流计的指
针发生偏转，C选项正确；当导体捧沿水平方向向左和向右运动时，切割磁感线方向发生改变，产生感应电流
方 向 也 改 变 ， 灵 敏 电 流 计 的 指 针 偏 转 方 向 不 同 。 D 选 项 说 法 错
误；故答案选C。
8. 【2016 •四川绵阳卷】把一台手摇发电机跟
灯光连接起来，使线圈在磁场中转动，可以看到灯光发光。关于手摇发电机发电过程，下列说法正确的是
A．发电机是将重力势能转变电能的装置
B．匀速摇动转轮，灯光的亮度不变
C．转轮转速越快灯光亮度越暗
D．转轮在一个周期内电流方向改变两次
【答案】D
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
9.【 2016•天津卷】图2中a表示垂直于纸面的一条导线，它是闭合电路的一部分，当它在磁场中按箭头方向运
动是，不能产生感应电流的情况是（ ）
【答案】D
【解析】
10.【 2016•广东卷】如题7图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，
此时悬挂的小磁铁的运动情况是（ ）
A、向下移动 B、向上移动 C、静止不动 D、无法确定
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【 答案】B
【解析】
试题分析：由右手螺旋定则可知螺线管的磁场为上方S极，下方N极，小磁铁和螺线管相互排斥；当P右移动，
电流增大，螺线管的磁场增强，故螺线管和小磁铁的作用力变大，小磁铁向上移动，故选B。
二、填空题（每空2分，共28分）
[来源:学§科§网]
11. 【2016·宜昌卷】 雷达在生活和军事上都有着重要应用，其中汽车倒车雷达是利用 传递信息的，飞
机雷达是利用________传递信息的。（选填“超声波”或“电磁波”）
【答案】超声波 电磁波
【解析】声音和电磁波能够传递信息和能量，倒车雷达是利用超声波传递信息的，飞机雷达是利用电磁波传递
信息的。
12.【 2016•山东枣庄卷】如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左，则电
源的右端为 极，若使通电螺线管的磁性减弱
，滑动变阻器的滑片P应向 端移动．
【答案】正；左
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
试题分析：由图示可知，小磁针静止时N极向左，根据由磁极间的相互
作用可得，通电螺线管右端为S极，则左端为N极，由
安培定 则可以判
断电源的右端为正极，左端为负极；如果使通
电螺线管的磁性减弱，需减小电路中电流，根据欧姆定律可知要增大电路中电阻，所以滑片向左移动。
13. 【2016•苏州卷】在探究通电螺线管外部磁场的方向时，玻璃板上均匀地撒上铁屑，闭合开关，轻敲玻璃板，
铁屑的分布情况如阁所示，铁屑 在玻璃板上的分布与 的磁场分布非常相似．若把连接电源正负
极的接线对调，再闭合开关，轻敲玻璃板，此时铁屑分布情况 （改变／不变），小磁
针N、S极的指向 （改变／不变）．
[来源:学#科#网]
【答案】条形磁铁 不变 改变
【解析】
14. 【2016•四川内江卷】根 据 现象，当
置于磁极附近的线圈在声音的推动下做切割磁感线振动时，线圈中会产生与声音变化相应的感应电流，这种
将声音信息转化为电信息的器件，叫做 。
【答案】电磁感应 声音传感器（传感器）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【解析】
试题分析：根据电磁感应，当置于磁极附近的线圈在声音推动下在磁场中做切割磁感线振
动时，线圈中会产生与声音变化相应的感应
电流，这样就把声音变化转变成了相应的电流变化，这种将声音信息转化为电信息的器件，叫做声音传感器
（传感器）。
15. 【2016·巴中卷】电动机在生活中已得到广泛应用，主要是利用电动机在工作时将电能转化为
；在探究感应电流产生的实验中，要改变感应电流的方向，可以改变导体切割磁
感线的运动方向或 方向．
【答案】机械能；磁场
【解析】 直流电动机的原理；电磁感应．
【分析】动机的原理是通电导体在磁场中受力运动，它的能量转化分别是，电能转化为机械能；
闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象称为电磁感应现象；
如要改变感应电流的方向，可以改变切割磁感线的运动方向或磁场方向。
16. 【2016·大连卷】如图6所示，GMR为巨磁电阻，其阻值随着磁场的增强而急剧减小，闭合开关S 和S，电
1 2
磁铁的 右端是___极；将滑动变阻器的滑片P
从中点滑到b端时，电压表的示数将（选填“变大”“不变”或“变小”）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】S；变大
三、作图与实验（共12分）
17．【2016·黄石卷】请根据图中小磁针北极的指
向，在导线中标出电流的方向。
【答案】如下图所示
【解析】由图示可知，小磁针的左端应是S极，根据磁极间的相互作用可知，螺线管的右端应是N极，由右手
安培定则可判断出电流的方向如上图所示。
[来源:Z。xx。k.Com]
18.在探究通电螺线管外部磁场的实验中，采用了下图所示的实验装置。
（1）当闭合开关S后，小磁针____发生偏转（填“会”或“不会”），说明通电螺线管与小磁针之间是通过
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
____发生力的作用。
（2）用铁屑来做实验，得到了下图所示的情形，它与____磁铁的磁场分布相似。为描述磁场而引入的磁感线
____真实存在的。
（3）为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，
得到了如图12所示的四种情况。实验说明通电螺线管的磁极极性只与它的____有关，且这个关系可以用
____判断。
（4）闭合开关S，通电螺线管周围的小磁针N极指向如图所示，由图可知：在通电螺线管外部，磁感线是从
____极发出，最后回到____极。
（l）会 磁场 （2）条形 不是 （3）电流方向 右手螺旋定则 （4）N S
（3）通电螺线管的磁极极性只与它的电流方向有关，且这个关系可以用右手螺旋定则判断。
（4）在通电螺线管外部，磁感线是从N极发出，最后回到S极。
