专题 14 欧姆定律及其应用（第 04 期）

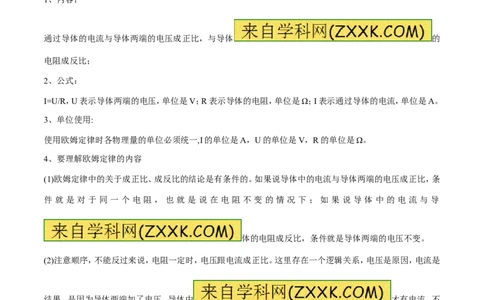

1、内容：
通过导体的电流与导体两端的电压成正比，与导体 的
电阻成反比；
2、公式：
I=U/R，U表示导体两端的电压，单位是V；R表示导体的电阻，单位是Ω；I表示通过导体的电流，单位是A。
3、单位使用:
使用欧姆定律时各物理量的单位必须统一,I的单位是A，U的单位是V，R的单位是Ω。
4、要理解欧姆定律的内容
(1)欧姆定律中的关于成正比、成反比的结论是有条件的。如果说导体中的电流与导体两端的电压成正比，条
件 就 是 对 于 同 一 个 电 阻 ， 也 就 是 说 在 电 阻 不 变 的 情 况 下 ； 如 果 说 导 体 中 的 电 流 与 导
体的电阻成反比，条件就是导体两端的电压不变。
(2)注意顺序，不能反过来说，电阻一定时，电压跟电流成正比。这里存在一个逻辑关系，电压是原因，电流是
结果。是因为导体两端加了电压，导体中 才有电流，不
是因为导体中通了电流才有了电压，因果关系不能颠倒。同样也不能说导体的电阻与通过它的电流成反比。
我们知道，电阻是导体本身的一种性质，即使导体中不通电流，它的电阻也不会改变，更不会因为导体中电流
的增大或减小而使它的电阻发生改变。
2．要知道欧姆定律的公式和单位 欧姆定律的表达式I=U/R，可变形为U=IR和R=U/I，但这三个式子是有区
别的。
(1) I=U/R，是欧姆定律的表达式，它反映了通过导体的电流的大小跟导体两端所加的电压这个外部原因和导
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
体本身的电阻这个内部原因之间的因果关系。
(2)U=IR，当电流一定时，导体两端的电压跟它 的电阻
成正比。不能说成导体的电阻一定时导体两端的电压与通过的电流成正比，因为电压是形成电流的原因。电
压的大小由电源决定，跟I、R无关，此式在计算比值时成立，不存在任何物理意义。

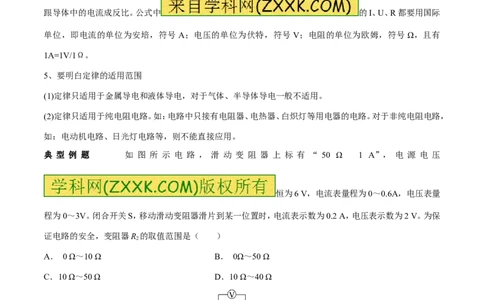

(3)R=U/I，此公式也是一个量变式，不存在任何物理意义。不能误认为导体的电阻跟导体两端的电压成正比，
跟导体中的电流成反比。公式中 的I、U、R都要用国际
单位，即电流的单位为安培，符号 A；电压的单位为伏特，符号 V；电阻的单位为欧姆，符号 Ω，且有
1A=1V/1Ω。
5、要明白定律的适用范围
(1)定律只适用于金属导电和液体导电，对于气体、半导体导电一般不适用。
(2)定律只适用于纯电阻电路。如：电路中只接有电阻器、电热器、白炽灯等用电器的电路。对于非纯电阻电路，
如：电动机电路、日光灯电路等，则不能直接应用。

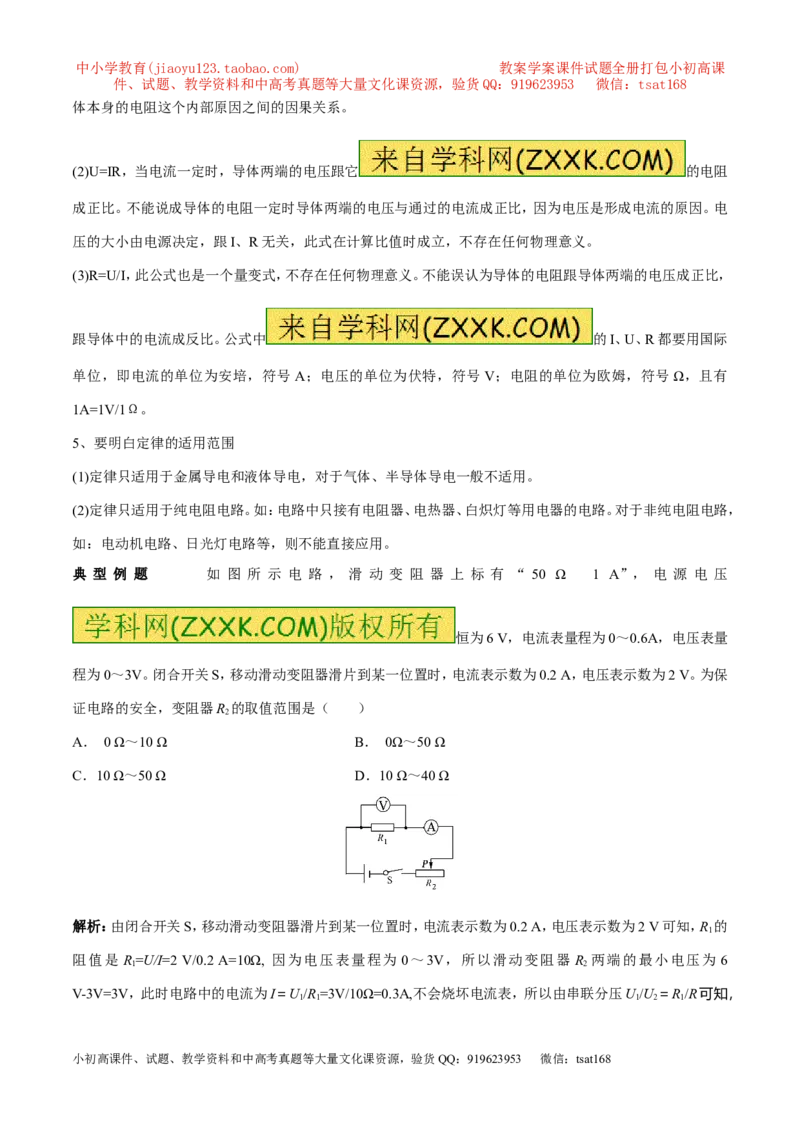

典 型 例 题 如 图 所 示 电 路 ， 滑 动 变 阻 器 上 标 有 “ 50 Ω 1 A”， 电 源 电 压
恒为6 V，电流表量程为0～0.6A，电压表量
程为0～3V。闭合开关S，移动滑动变阻器滑片到某一位置时，电流表示数为0.2 A，电压表示数为2 V。为保
证电路的安全，变阻器R 的取值范围是（ ）
2
A． 0 Ω～10 Ω B． 0Ω～50 Ω
C．10 Ω～50 Ω D．10 Ω～40 Ω
解析：由闭合开关S，移动滑动变阻器滑片到某一位置时，电流表示数为0.2 A，电压表示数为2 V可知，R 的
1
阻值是 R=U/I=2 V/0.2 A=10Ω, 因为电压表量程为 0～3V，所以滑动变阻器 R 两端的最小电压为 6
1 2
V-3V=3V，此时电路中的电流为I＝U/R=3V/10Ω=0.3A,不会烧坏电流表，所以由串联分压U/U＝R/R可知，
1 1 1 2 1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
滑动变阻器 R 接入电路中的最小电阻 R =R=10Ω。又因为滑动变阻器 R 接入电路中的阻值
2 2小 1 2
越大，电路中的电流越小，R 两端的电压越小，所以滑
1
动变阻器R 接入电路中的阻值可以最大为50 Ω。故 选
2
C
答案:C

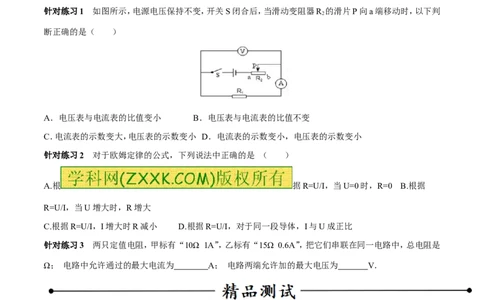

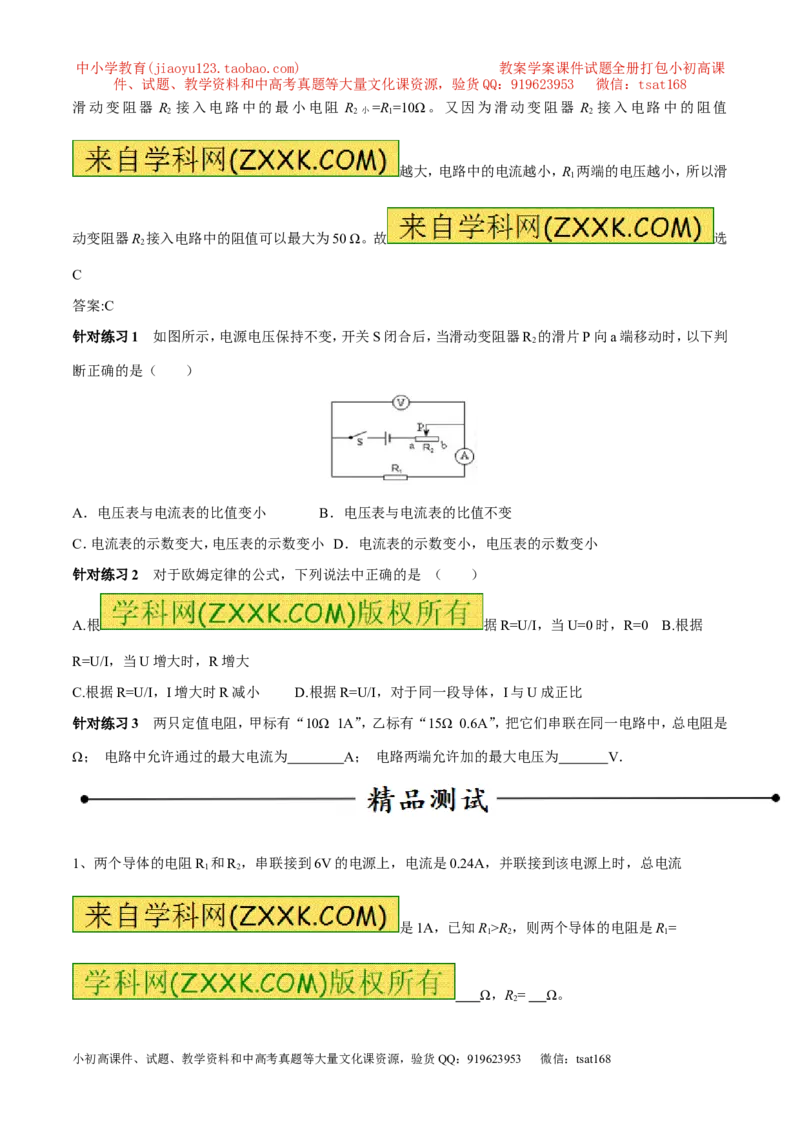

针对练习1 如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R 的滑片P向a端移动时，以下判
2
断正确的是（ ）
A．电压表与电流表的比值变小 B．电压表与电流表的比值不变
C．电流表的示数变大，电压表的示数变小 D．电流表的示数变小，电压表的示数变小
针对练习2 对于欧姆定律的公式，下列说法中正确的是 （ ）
A.根 据R=U/I，当U=0时，R=0 B.根据
R=U/I，当U增大时，R增大
C.根据R=U/I，I增大时R减小 D.根据R=U/I，对于同一段导体，I与U成正比
针对练习3 两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，总电阻是
Ω； 电路中允许通过的最大电流为 A； 电路两端允许加的最大电压为 V．
[来源:]
1、两个导体的电阻R 和R ，串联接到6V的电源上，电流是0.24A，并联接到该电源上时，总电流
1 2
是1A，已知R>R，则两个导体的电阻是R=
1 2 1
Ω，R= Ω。
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

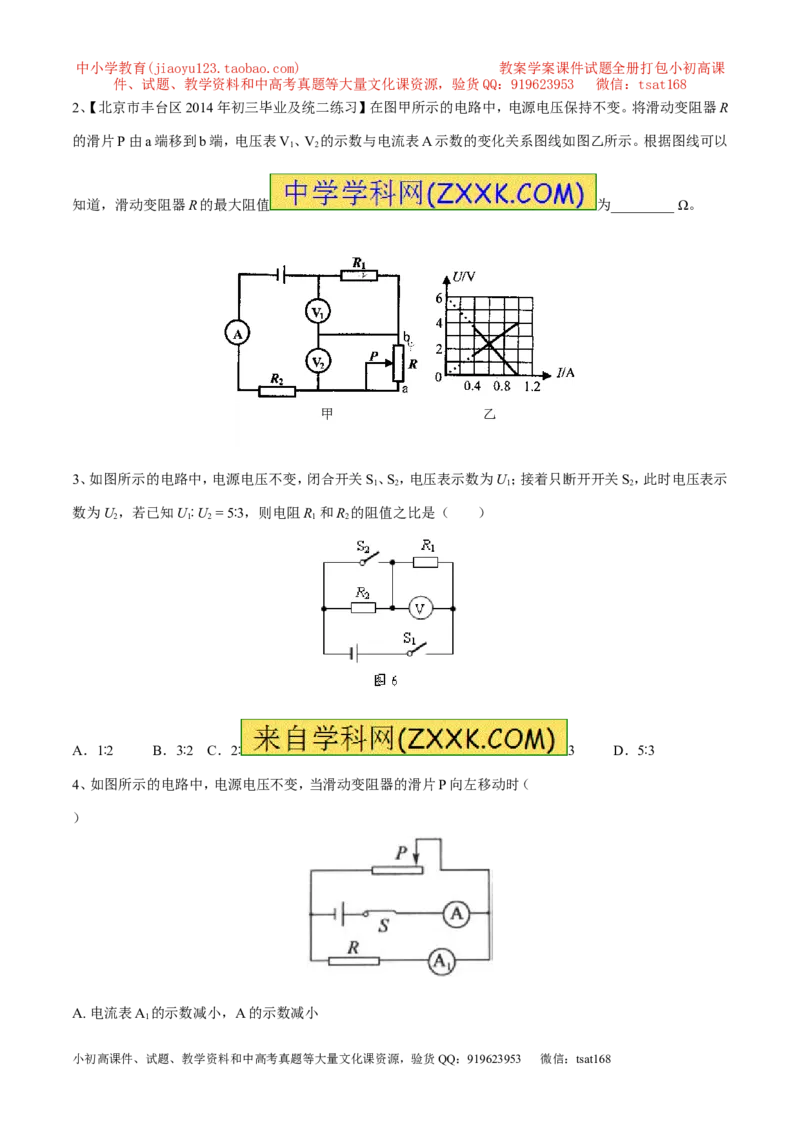

2、【北京市丰台区2014年初三毕业及统二练习】在图甲所示的电路中，电源电压保持不变。将滑动变阻器R
的滑片P由a端移到b端，电压表V、V 的示数与电流表A示数的变化关系图线如图乙所示。根据图线可以
1 2
知道，滑动变阻器R的最大阻值 为_________ Ω。
甲 乙

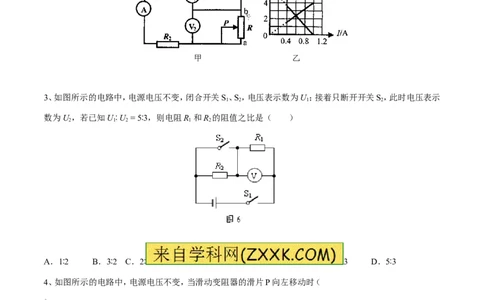

3、如图所示的电路中，电源电压不变，闭合开关S、S，电压表示数为U；接着只断开开关S，此时电压表示
1 2 1 2
数为U，若已知U∶ U = 5∶3，则电阻R 和R 的阻值之比是（ ）
2 1 2 1 2
A．1∶2 B．3∶2 C．2∶ 3 D．5∶3
4、如图所示的电路中，电源电压不变，当滑动变阻器的滑片P向左移动时（
）
A. 电流表A 的示数减小，A的示数减小
1 [来源:Z。xx。k.Com]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
B. 电流表A 的示数不变，A的示数增大
1
C. 电流表A 的示数不变，A的示数减小
1 [来源:]
D. 电流表A 的示数增大，A的示数增大
1

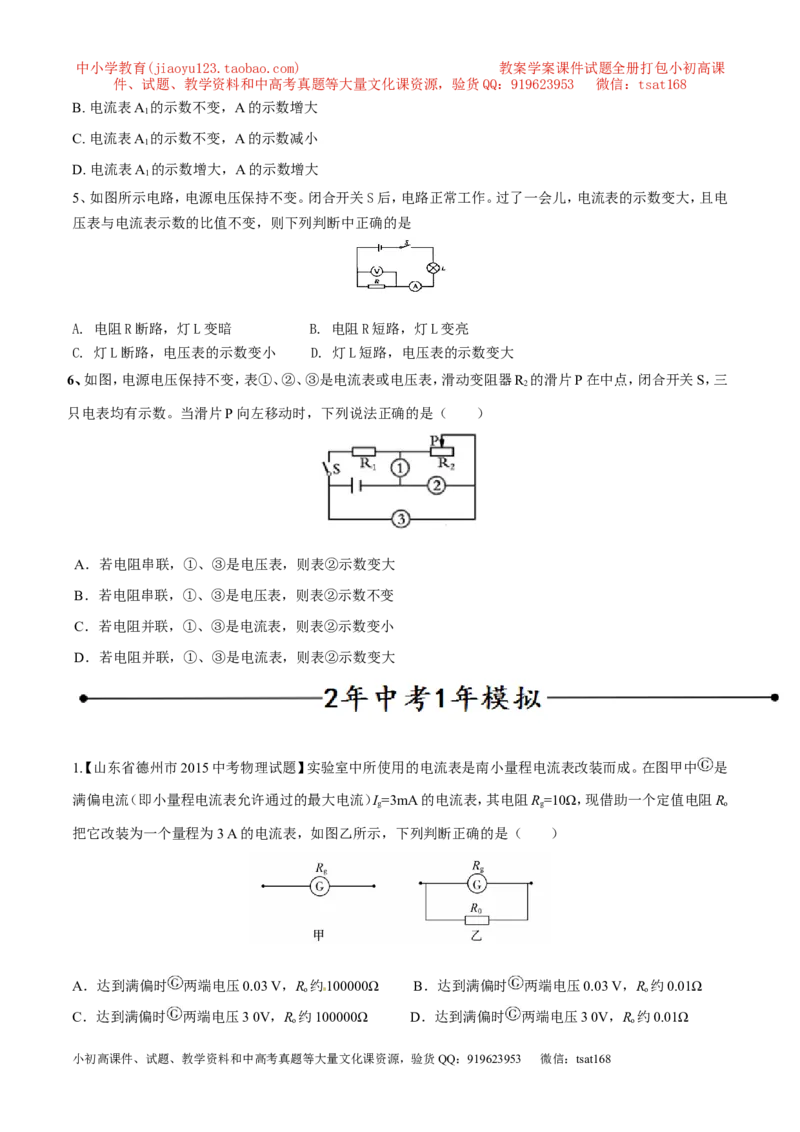

5、如图所示电路，电源电压保持不变。闭合开关S后，电路正常工作。过了一会儿，电流表的示数变大，且电
压表与电流表示数的比值不变，则下列判断中正确的是
A. 电阻R断路，灯L变暗 B. 电阻R短路，灯L变亮
C. 灯L断路，电压表的示数变小 D. 灯L短路，电压表的示数变大
6、如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R 的滑片P在中点，闭合开关S，三
2
只电表均有示数。当滑片P向左移动时，下列说法正确的是（ ）
A．若电阻串联，①、③是电压表，则表②示数变大
B．若电阻串联，①、③是电压表，则表②示数不变
C．若电阻并联，①、③是电流表，则表②示数变小
[来源:]
D．若电阻并联，①、③是电流表，则表②示数变大
1【. 山东省德州市2015中考物理试题】实验室中所使用的电流表是南小量程电流表改装而成。在图甲中 是
满偏电流（即小量程电流表允许通过的最大电流）I=3mA的电流表，其电阻R=10Ω，现借助一个定值电阻R
g g o
把它改装为一个量程为3 A的电流表，如图乙所示，下列判断正确的是（ ）
A．达到满偏时 两端电压0.03 V，R 约100000Ω B．达到满偏时 两端电压0.03 V，R 约0.01Ω
o o
C．达到满偏时 两端电压3 0V，R 约100000Ω D．达到满偏时 两端电压3 0V，R 约0.01Ω
o o
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

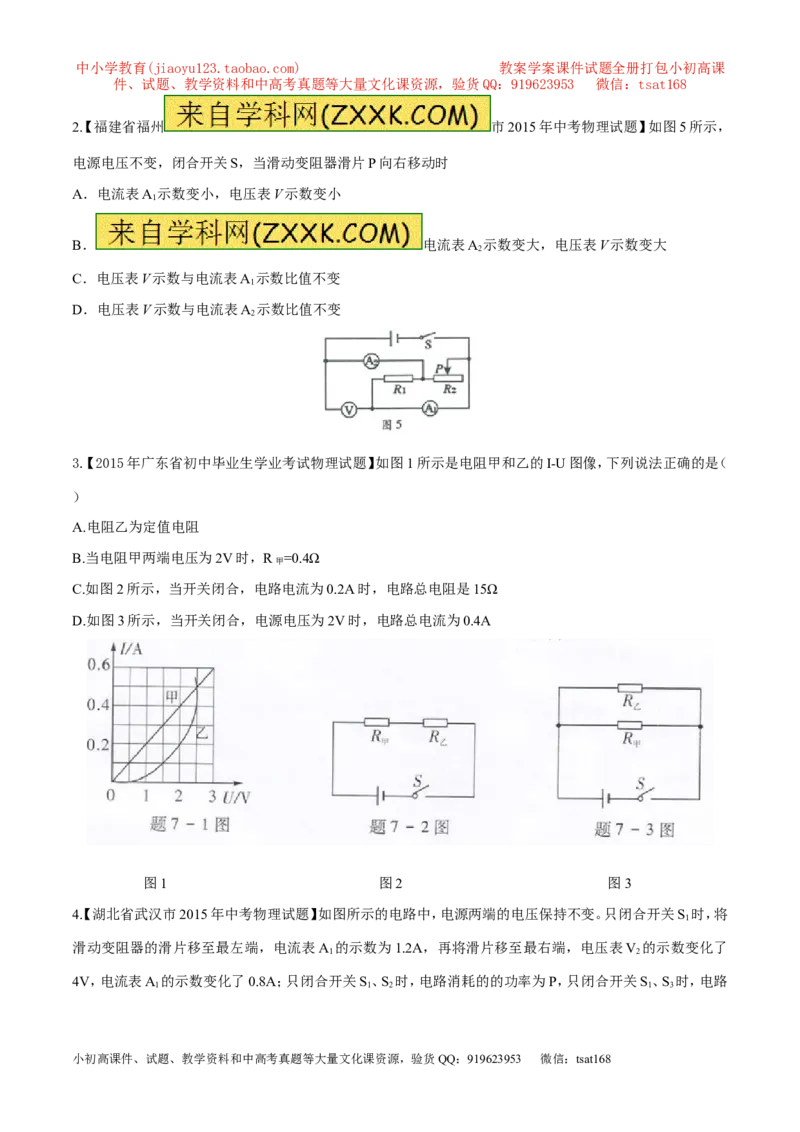

2.【福建省福州 市2015年中考物理试题】如图5所示，
电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时
A．电流表A 示数变小，电压表V示数变小
1
B． 电流表A 示数变大，电压表V示数变大
2
C．电压表V示数与电流表A 示数比值不变
1
D．电压表V示数与电流表A 示数比值不变
2
3.【2015年广东省初中毕业生学业考试物理试题】如图1所示是电阻甲和乙的I-U图像，下列说法正确的是（
）
A.电阻乙为定值电阻
B.当电阻甲两端电压为2V时，R =0.4Ω
甲
C.如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D.如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
图1 图2 图3
4【. 湖北省武汉市2015年中考物理试题】如图所示的电路中，电源两端的电压保持不变。只闭合开关S 时，将
1
滑动变阻器的滑片移至最左端，电流表A 的示数为1.2A，再将滑片移至最右端，电压表V 的示数变化了
1 2
4V，电流表A 的示数变化了0.8A；只闭合开关S、S 时，电路消耗的的功率为P，只闭合开关S、S 时，电路
1 1 2 1 3
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
消耗的的功率为 P ＇。已知 P：P＇=1：2。若
将开关S、S 和S 都闭合，则下列说法正确的是（ ）
1 2 3
A．R、R 的阻值分别为2.5Ω、5Ω
1 3 [来源:.Com]
B．电压表V 的示数始终为18V
1
C．电流表A 最小示数为0.6A
2
D．电路消耗的最小功率为108W
5.【四川省资阳市2015年中考物理试题】如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池
（电压不变）、一个气敏电阻R（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值
2
电阻R 及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则（ ）
1
A．气敏电阻R 的阻值越大，电压表的示数越大
2
B．通过电阻R 的电流越小，电压表的示数越大
2
C．通过电阻R 的电流越大，电阻R 两端电压越小
1 2
D．气敏电阻R 的阻值越大，通过电阻R 的电流越大
2 1
6【. 四川省资阳市2015年中考物理试题】小明听物理老师讲过“干电池内部其实是有电阻的，分析电路时可
以把干电池看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成”，如图甲所示。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

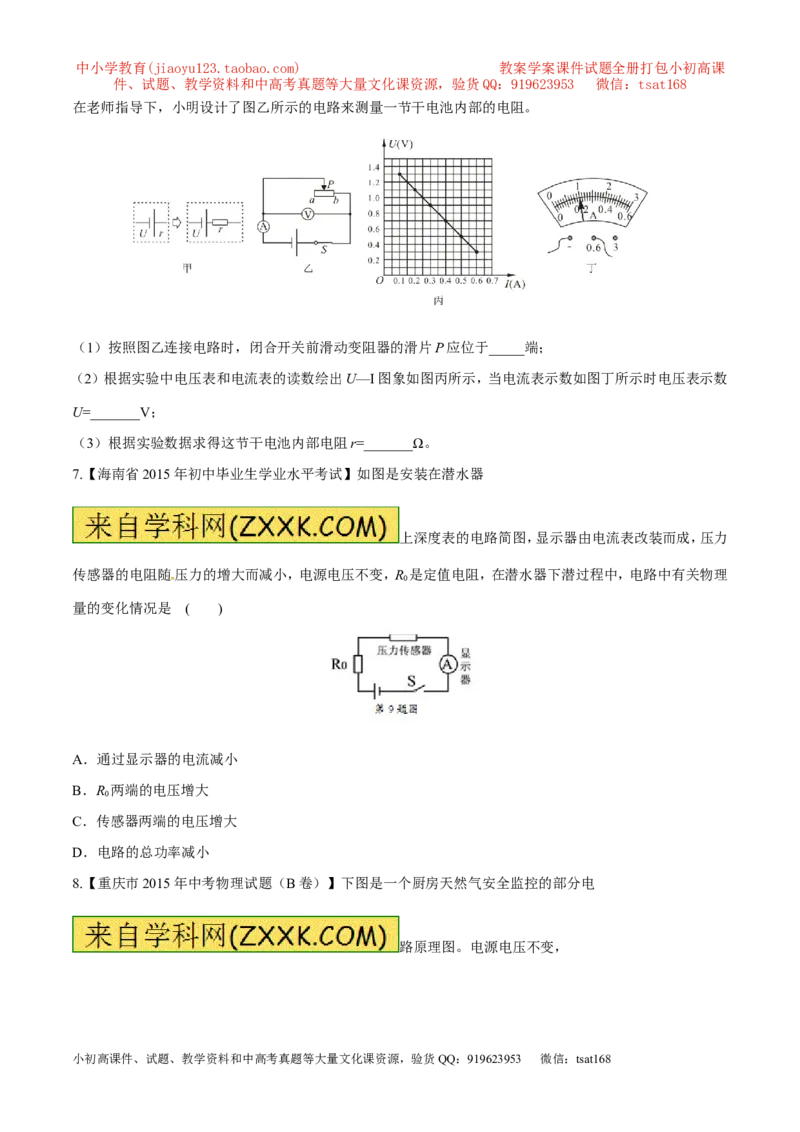

在老师指导下，小明设计了图乙所示的电路来测量一节干电池内部的电阻。
（1）按照图乙连接电路时，闭合开关前滑动变阻器的滑片P应位于_____端；
（2）根据实验中电压表和电流表的读数绘出U—I图象如图丙所示，当电流表示数如图丁所示时电压表示数
U=_______V；
（3）根据实验数据求得这节干电池内部电阻r=_______Ω。
7.【海南省2015年初中毕业生学业水平考试】如图是安装在潜水器
上深度表的电路简图，显示器由电流表改装而成，压力
传感器的电阻随压力的增大而减小，电源电压不变，R 是定值电阻，在潜水器下潜过程中，电路中有关物理
0
量的变化情况是 ( )
A．通过显示器的电流减小
B．R 两端的电压增大
0 [来源:Z。xx。k.Com]
C．传感器两端的电压增大
D．电路的总功率减小
8.【重庆市2015年中考物理试题（B卷）】下图是一个厨房天然气安全监控的部分电
路原理图。电源电压不变，
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
为定值电阻，R是用半导体材料制成的气敏电阻，其电
阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是
A.电压表的示数变大
B.气敏电阻R的阻值变大
C.通过电阻的电流变小
D.气敏电阻R两端电压变大
9【. 海南省2015年初中毕业生学业水平考试】如图是甲、乙两导体的电流与电压的关系图像，由图可知，甲的
电阻是 Ω 。若将甲和乙并联接在电路中，通过它们的电流之比I甲︰I乙= 。
10【. 湖北省荆州市2015年中考物理试题】如图电路，电源电压不变，R 为定值电阻．闭合开关S，雨林将滑动
1
变阻器R 的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻
2
器R 的最大阻值是 Ω；滑动变阻器的滑片P在中点时，电流表的示数为 A .
2
