专题 12 电阻和变阻器（第 04 期）

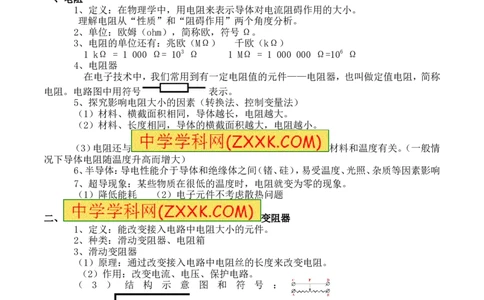

一、电阻
1、定义：在物理学中，用电阻来表示导体对电流阻碍作用的大小。
理解电阻从“性质”和“阻碍作用”两个角度分析。
2、单位：欧姆（ohm），简称欧，符号Ω。
3、电阻的单位还有：兆欧（MΩ） 千欧（kΩ）
1 kΩ = 1 000 Ω= 103 Ω 1 MΩ = 1 000 000 Ω=106 Ω
4、电阻器
在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称
电阻。电路图中用符号 表示。
5、探究影响电阻大小的因素（转换法、控制变量法）
（1）材料、横截面积相同，导体越长，电阻越大。
（2）材料、长度相同，导体的横截面积越大，电阻越小。
（3）电阻还与 材料和温度有关。（一般情
况下导体电阻随温度升高而增大）
6、半导体：导电性能介于导体和绝缘体之间（锗、硅），易受温度、光照、杂质等因素影响
[来源:学+科+网]
7、超导现象：某些物质在很低的温度时，电阻就变为零的现象。
（1）降低能耗 （2）电子元件不考虑散热问题
二、 变阻器
1、定义：能改变接入电路中电阻大小的元件。
2、种类：滑动变阻器、电阻箱
3、滑动变阻器
（1）原理：通过改变接入电路中电阻丝的长度来改变电阻。
（2）作用：改变电流、电压、保护电路。
（ 3 ） 结 构 示 意 图 和 符 号 ：
（4）铭牌上各数值的物理意义：“最大电阻值（阻值范围）”和“允许通过的最大电流”。
（5）接线方法：
（a）要串联在电路中．
（b）要将“一上一下”两个接线柱接入电路。
（c）滑片向下端接线柱靠近，则接入电阻减小，相反，选离下端接线柱，则接入电阻增大。
（6）为了保护电路，在闭合开关前应将滑片置于最大阻值处（下接线柱的另外一端）。
（7）口诀：控谁与谁串联，接线一上一下；要使阻值变大，滑片远离一下；用前调节滑片
使其置于最大。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
4、电阻箱：能表示出接入电路电阻大小的变阻器。
（1）符号：
（2）读数方法：旋钮式电阻箱的读数：各旋钮“△”所对数乘以倍率之和．
拔塞式电阻箱的读数：拔掉的铜塞下面的电阻之和。
5、区别：
6、应用：机械式电位器、数字电位器

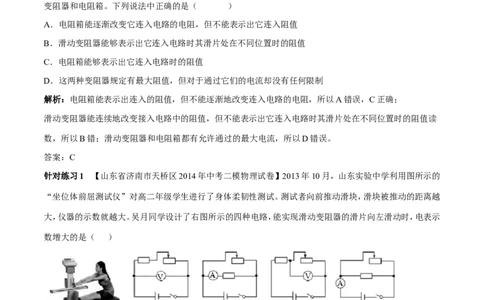

典型例题 【广东省揭阳市揭西县2013-2014学年度第一学期期末质量检测】常用的变阻器有两种：滑动
变阻器和电阻箱。下列说法中正确的是（ ）
A．电阻箱能逐渐改变它连入电路的电阻，但不能表示出它连入阻值
B．滑动变阻器能够表示出它连入电路时其滑片处在不同位置时的阻值
C．电阻箱能够表示出它连入电路时的阻值
]
D．这两种变阻器规定有最大阻值，但对于通过它们的电流却没有任何限制
解析：电阻箱能表示出连入的阻值，但不能逐渐地改变连入电路的电阻，所以A错误，C正确；
滑动变阻器能连续地改变接入电路中的阻值，但不能表示出它连入电路时其滑片处在不同位置时的阻值读
数，所以B错；滑动变阻器和电阻箱都有允许通过的最大电流，所以D错误。
答案：C
针对练习1 【山东省济南市天桥区2014年中考二模物理试卷】2013年10月，山东实验中学利用图所示的
“坐位体前屈测试仪”对高二年级学生进行了身体柔韧性测试。测试者向前推动滑块，滑块被推动的距离越
大，仪器的示数就越大。吴月同学设计了右图所示的四种电路，能实现滑动变阻器的滑片向左滑动时，电表示
数增大的是（ ）
A. B. C. D.
图22-1 图22-2
针 对 练 习 2 【 江 苏 省 句 容 市 2014 届 九 年 级 下 学 期 期 中 考 试 （
即一模）】如图所示，该图是安装在潜水器上的深度表
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
的电路简图，其中，显示器是由电流表改装的，压力传感器的电阻随所受压力的增大而减小，电源电压不变，
R 是 定 值 电 阻 。 在 潜 水 器 下 潜 过 程 中 ， 电 路 中 有 关 物 理 量 的 变 化
0
情况是（ ）
A．通过显示器的电流减小 B．定值电阻两端的电压增大
C．传感器两端的电压增大 D．电路的总功率减小

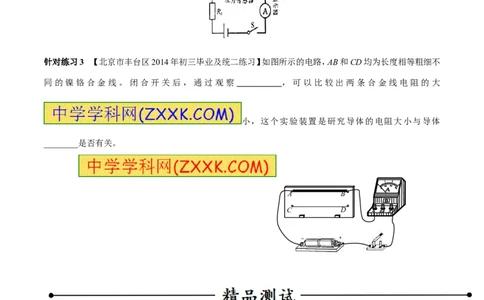

针对练习3 【北京市丰台区2014年初三毕业及统二练习】如图所示的电路，AB和CD均为长度相等粗细不
同的镍铬合金线。闭合开关后，通过观察 ，可以比较出两条合金线电阻的大
小，这个实验装置是研究导体的电阻大小与导体
________是否有关。
A B
C D
1、如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一
现象的原因可能是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．灯泡被短路 B．电源断路
C．灯泡的阻值太大 D．铅笔芯 的
总阻值太大
2、小文在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，
如 果 要 他 完 成 下 面 的 实 验 探 究 活 动 ， 其 中 不 可 能 完 成 的 是 （
）
A．探究导体电阻与长度的关系 B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系 D．探究导体电阻与温度的关系
3、把甲、乙两段电阻线接在相同的电压下，通过甲电阻线中的电流大于通过乙电阻线中的电流，忽略温度的
影响，下列判断中错误的是（ ）
A．甲、乙两电阻线的材料、长短、粗细不可能完全相同
B．当它们材料、粗细都相同时，甲线长，乙线短
C．当它们材料、长度都相同时，甲线粗，乙线细
D．当它们长度、粗细都相同时，两线的材料一定不同
4、有三根相同材料制成的导线A、B、C，在相同温度下，A比B长，但粗细一样，C与B长度一样，但C粗些，
这三根导线电阻最大的是__________。

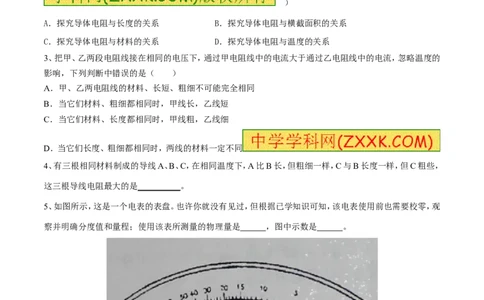

5、如图所示，这是一个电表的表盘。也许你就没有见过，但根据已学知识可知，该电表使用前也需要校零，观
察并明确分度值和量程；使用该表所测量的物理量是 ，图中示数是 。
6、晓彤和小雪学过电学知识后，做探究“导体电阻大小与什么因素关系”的实验。他们准备在图中的A、B
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
两点间接入待研究的电阻丝，电源电压恒定，忽略灯丝电阻随温度变化的影响，待用电阻丝的规格如下：
（1）他们想探究“电阻大小跟导体长度的关系”时，应选择序号为 的三根电阻丝来探究；所得
到的实验结论
。
（ 2 ） 正 确 选 择 后 ， 他 们 将 所 选 电 阻 丝 分 别 接 入 A 、B 两 点 间 ， 闭 合 开 关 ， 通
过观察灯泡的亮暗或电流表的示数来比较电
阻丝电阻的大小。实验中，三次电流表指针均有偏转，且示数依次减小，同时小华发现第一次实验中灯泡发光，
第三次实验中灯泡不亮，原因是：
。
（3）晓彤和小雪想：能否在原有器材的基础上，再增加适当的测量工具，探究电阻大小跟长度的定量关系呢？
请你帮助他们写出实验思路。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
1.【广东省茂名市2015年中考物理试卷】小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器
材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，不可能完成的是（ ）
A．探究导体电阻与长度的关系
B． 探究导体电阻与横截面积的关系
C． 探究导体电阻与材料的关系
D．探究导体电阻与温度的关系
2、.【福建省龙岩市2015年中考物理试题】图中标出了制成铅笔的几种材料，通常条件下属于导体的是
A．石墨、金属 B．石墨、橡皮 C．木材、金属 D．木材、橡皮
3.【福建省泉州市2015年中考物理试题】下列物品中，通常情况下属于导体的是
[来源:Z,xx,k.Com]
A. 铜钥匙 B. 橡皮擦 C. 陶瓷杯 D. 木筷子
4.【黑龙江省龙东地区2015年初中毕业学业统一考试】如图所示，当滑动变阻器滑片P向右移动时，下列判
断正确的是 （ ）
A.电压表的示数不变，电流表A 的示数变大，A 的示数变小
1 2
B.电压表的示数不变, 电流表A 的示数不变，A 的示数变大
1 2
C.电压表的示数与A 的示数 的比值变大，A 的示数变
1 2
小
D.电压表的示数与A 的示数的比值不变，A 的示数变小
1 2
5【. 天津市2015年初中学生学业考试考试】如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑
动时，连入电路的电阻变小的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
6.【北京市2015年中考物理物理试题】在常温干燥的情况下，下列餐具属于导体的是（ ）
A.塑料筷子 B．陶瓷碗 C．不锈钢勺 D．玻璃果盘
7.【北京市2015年中考物理物理试题】通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正
确的是（ ）
A ． 合 金 丝 的 电 阻 跟 该 合 金 丝 的 长 度 有 关
B．合金丝的电阻跟该合金丝的横截面积无关
C．合金丝两端的电压越大，合金丝的电阻越小
D．通过合金丝的电流越小，合金丝的电阻越大
8.【山东省聊城市2015年中考物理试题】如图是探究“影响电阻大小的因素“实验．1、2、
3
是三根镍铬合金丝，1和2横截面积相同、长度不同；2
和3长度相同、横截面积不同．当1、2分别接入电路时，电流表示数分别为I、I，且I＞I，说明导体的电阻跟
1 2 1 2
导体的 有关．再换将3接入该电路时，电流表示数为I，且I＞I，说明导体的电阻跟导体的 有
3 3 2
关．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:学*科*网]
9.【湖北省黄石市2015年中考物理试题】如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程
中，灯泡的亮度 （填“变亮”或“变暗”），电压表的示数将 （填“增大”或“减小”）。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
10.【浙江省绍兴市2015年中考科学试题物理部分】为了探究“铅笔芯的电阻随温度的变化规律”小明设计
了如图电路，电源电压恒定，R 为定值电阻。
0
（1）在本实验中电阻R 的作用是 。
0
（2）小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，无法判断其电阻
变化。小明的观点是否正确，理由是 。
（3）闭合开关后用酒精灯对铅笔芯进行加热，每隔10秒记录一次
实验次数 1 2 3 4
电流/A 0.16 0.19 0.21 0.22
[来源:学_科
_网]
由此可以得出：铅笔芯的电阻随温度的升高而 。
