专题 11 串、并联电路中电流、电压规律（第 04 期）

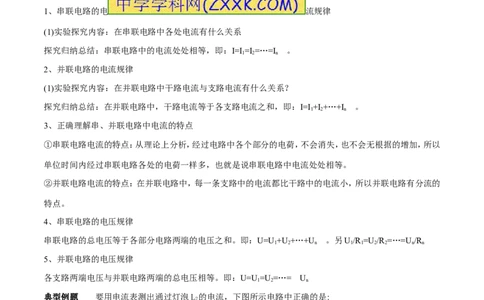

1、串联电路的电 流规律
(1)实验探究内容：在串联电路中各处电流有什么关系
探究归纳总结：串联电路中的电流处处相等，即：I=I =I =…=I 。
1 2 n
2、并联电路的电流规律
(1)实验探究内容：在并联电路中干路电流与支路电流有什么关系？
[来源:]
探究归纳总结：在并联电路中，干路电流等于各支路电流之和，即：I=I +I +…+I 。
1 2 n
3、正确理解串、并联电路中电流的特点
①串联电路电流的特点：从理论上分析，经过电路中各个部分的电荷，不会消失，也不会无根据的增加，所以
单位时间内经过串联电路各处的电荷一样多，也就是说串联电路中电流处处相等。
②并联电路电流的特点：在并联电路中，每一条支路中的电流都比干路中的电流小，所以并联电路有分流的
特点。
4、串联电路的电压规律
串联电路的总电压等于各部分电路两端的电压之和。即：U=U+U +…+U 。另U/R =U /R =…=U /R
1 2 n 1 1 2 2 n n
5、并联电路的电压规律
各支路两端电压与并联电路两端的总电压相等。即：U=U=U =…= U
1 2 n
典型例题 要用电流表测出通过灯泡L 的电流，下图所示电路中正确的是:
2
解析：A、电流表测干路电流，B、测串联电流（LL 的电流）C、电流表将两灯短路D、测L 的电流，故选B
1 2 1
答案：B
针对练习 1 小明一组的同学做灯泡串联的实验时，接通开关后发现 L 较亮 L 较暗，有四位同学对
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
电流大小分别给出四种不同看法，你认为正确的是
（ ）
A．I > I B．I = I C．I
1 2 1 2 1
< I D．无法确定
2

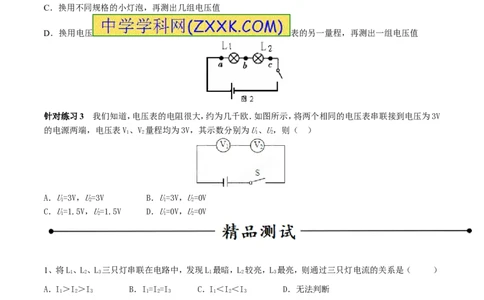

针对练习2 如图所示，小华在探究串联电路中的电压关系时，闭合开关，测出ab、bc、ac两端的电压分别为
U =2V，U =2V，U =4V，在表格中记录数据后，下一步应该做的是
ab bc ac
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压 表的另一量程，再测出一组电压值
针对练习3 我们知道，电压表的电阻很大，约为几千欧．如图所示，将两个相同的电压表串联接到电压为3V
的电源两端，电压表V、V 量程均为3V，其示数分别为U、U，则（ ）
1 2 1 2
A．U=3V，U=3V B．U=3V，U=0V
1 2 1 2
C．U=1.5V，U=1.5V D．U=0V，U=0V
1 2 1 2
1、将L、L、L 三只灯串联在电路中，发现L 最暗，L 较亮，L 最亮，则通过三只灯电流的关系是（ ）
1 2 3 l 2 3
A．I＞I＞I B．I=I=I C．I＜I＜I D．无法判断
1 2 3 l 2 3 1 2 3
2、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I=0.4A、
A
I=0.2A、I=0.2A，在表格中记录数据后，下一步应该做的是 ( )
B C
A．整理器材，结束实验
B．分析数据，得出结论
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
3、把灯泡L、L 连接起来，接在电源上。测得灯泡L 两
1 2 1
端的电压是2.5V，灯泡L 两端的电压为2.8V，则灯L 与L 的连接方式为（ ）
2 1 2
A．一定是串联 B．一定是并联
C．可能串联，也可能是并联 D．条件不足，无法判断
4、用电流表测得某并联电路中两支路的电流分别为0.4A、1.3A，则干路中的电流（ ）
A． 0.9A B. 1.7A C. 0.4A D. 1.3A

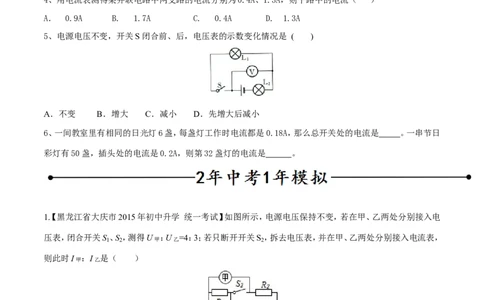

5、电源电压不变，开关S闭合前、后，电压表的示数变化情况是 ( )
A．不变 B．增大 C．减小 D．先增大后减小
6、一间教室里有相同的日光灯6盏，每盏灯工作时电流都是0.18A，那么总开关处的电流是 。一串节日
彩灯有50盏，插头处的电流是0.2A，则第32盏灯的电流是 。
1.【黑龙江省大庆市2015年初中升学 统一考试】如图所示，电源电压保持不变，若在甲、乙两处分别接入电
压表，闭合开关S
1
、S
2
，测得U甲 ：U乙=4：3；若只断开开关S
2
，拆去电压表，并在甲、乙两处分别接入电流表，
则此时I甲 ：I乙 是（ ）
A．1：1
B．4：3
[来源:]
C．3：4
D．16：9
2.【广州市2015年中考试卷物理试题】如图所示电路，L的电阻比L的大
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
.开关闭合，灯均发光，则（ ）
A.V示数等于V示数
1
B.V示数大于V示数
1 2
C.A示数大于A示数
1
D.A示数大于A示数
2 1

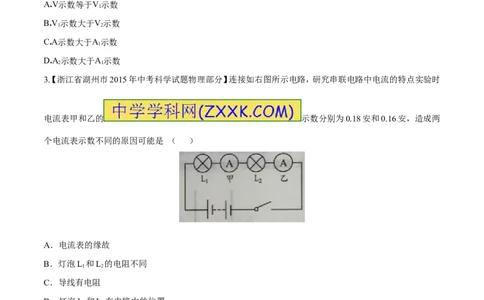

3.【浙江省湖州市2015年中考科学试题物理部分】连接如右图所示电路，研究串联电路中电流的特点实验时
电流表甲和乙的 示数分别为0.18安和0.16安，造成两
个电流表示数不同的原因可能是 （ ）
[来源:]
A．电流表的缘故
B．灯泡L 和L 的电阻不同
1 2
C．导线有电阻
D．灯泡L 和L 在电路中的位置
1 2
4.【湖南省益阳市2015年中考物理试题】如图所示，连入电路中的电阻R、 R 、R 允许通过的最大电流分别
1 2 3
为I 、I、I，且I＞I＞I，则此部分电路中允许通过的最大电流是
1 2 3 1 2 3
R 1 R 2 R 3
A．I
1
B．I
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C．I
3
D．I＋I＋I
1 2 3
5.【广西桂林市2015年考物理试卷】如图所示，在电路中两个规格完全相同的
小灯泡L、L，闭合开
1 2
关S后，L、L 两端的电压分别为U、U，通过电流分
1 2 1 2
别 为I、I，则下列说法正确的是（ ）
1 2
A．I≠I B．I=I C．U≠U D．若L 灯丝烧断，灯L 仍能正常发光
1 2 1 2 1 2 1 2
6【. 湖北省十堰市2015年初中毕业生学业考试】如图，灯泡L 比L 亮，电压表V 示数为6V，下列说法正确的
1 2 2
是
A. V 示数为 6V B. V 示数大于6V C.V示数小于
1 1
6V D. V示数大于6 V
7. 【广西省柳州市柳南区2015年九年级第一次模拟考试】在探究串联电路的电流规律时，电路如图5所示。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
闭合开关，用电流表测出A、B、C三处的电流为I、I、I。关于它们的大小关系，正确的是
a b c
A．I=I+I B．I＞I＞I C．I=I=I D．I＜I＜I
a b c a b c a b c a b c
8.【湖南省邵阳市2015年中考物理试题】学了串、并联电路后，小红用“顺口溜”对电路的特点进
行了总结。如：“电流走向多条路，各自为政不相顾
，支路要由干路管，就像排长管班长”。这里描述的是
________（选填“串联”或“并联”）电路的特点。
9.【浙江省嘉兴市2015年中考科学物理试题】在“研究串联电路电
压特点”的实验中，某同学进行了如下探究。
[来源:]
【实验步骤】
连接好如图所示电路，闭合开关观察两灯发光情况；
②分别用电压表测灯L1、L2和电源两端电压，并将读数记录在表内。
请你在答题卷中用笔画线代替导线，将电压表接入电路中，测出电源电压。
【得出结论】比较表中数据可知，串联电路的总电压等于各分电压之和。
【反思交流】要使上述结论更具普遍性，同学们讨论了以下三种方案：
方案甲：反复断开，闭合开关，测出各电压值；
方案乙：更换不同规格的灯泡，测出各电压值；
[来源:]
方案丙：增加电池节数，测出各电压值；
以上三种方案，你认为不可行的是_______。
10.【浙江省衢州市2015年中考科学物理试题】甲为研究并联电路电流规律的实验电路图。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）若要测量干路电流，则电流表应串联在甲图中的 （选填“A”、“B”或“C”）处。
（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发
现指针又偏向图乙位置，其原因是 。
（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示。由此得出结论：并联电路中，干路电流等于各支
路电流之和，且各支路的电流相等。这个实验在设计方案上还存在的不足之处是： （写出一条）。
