专题 09 电流的测量（第 04 期）

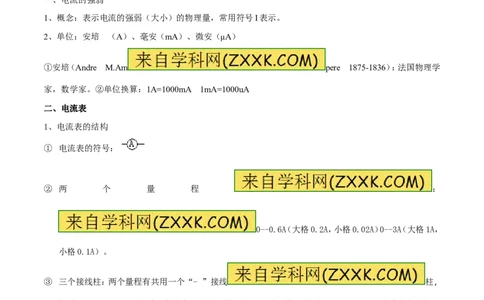

一、电流的强弱
1、概念：表示电流的强弱（大小）的物理量，常用符号I表示。
2、单位：安培 （A）、毫安（mA）、微安（μA）
①安培（Andre M.Am pere 1875-1836）：法国物理学
家，数学家。②单位换算：1A=1000mA 1mA=1000uA
二、电流表
1、电流表的结构
① 电流表的符号：
② 两 个 量 程 ：
0--0.6A（大格0.2A，小格0.02A）0--3A（大格1A，
小格0.1A）。
③ 三个接线柱：两个量程有共用一个“- ”接线 柱，
标着 “0.6”和“3”的为正接线柱；也有共用一个“+”接线柱，标着“0.6”和“3”的为负接线柱。
④ 调节点：调节电流表的指针指零。
2、电流表的使用规则
①电流表要和被测用电器串联；
②接线柱的接法要正确，使电流从正接线柱流入，从负接线流柱出；
③被测电流不要超过电流表的量程；在不知被测电流的大小时，应采用试触的方法选择量程。
④绝对不允许不经过用电器而把电流表连到电源两极。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3、电流表量程的选择：
①果能够估测出电流的大小，可以根据估测值选择合适的量程；
②如果不能估测可用“试触法”选择合适的量程，电流表不要全部接入电路，闭合开关后用线头一点试触较
大的量程，如果指针示偏转较小选择小量程，如果指针示偏转较大选择大量程的量程。
4、电流表的读数
① 明确电流表所选量程；
② 确定电流表的分度值（一个小格代表多少）；
③ 接通电路后，看看表针向右总共偏过多少小格；
④ 电流表的指针没有正对某一刻度，在两个刻度之间，这时指针靠近那个值就读那个值。
[来源:学.科.网Z.X.X.K]
典型例题 在如图所示的电路中，闭合开关，下列说法中正确的是（ ）
A．电流表测的是通过灯L 的电流
1
B．电流表测的是通过灯L 和L 的总电流
1 2
C．取下灯L 后L 仍然会亮，电流表有读 数
1 2
D．取下灯L 后L 也不亮，电流表无读 数
2 1
解析：解决这类题目，应先根据实物图画出电路图，弄清是什么电路，然后弄清各表的作用。根据对本题的分
析，这是一个并联电路，因为电路中有两条电流的通路，并且每条电路上都有一个用电器。电流表和L 串联
2
在一条支路上，所以电流表测的是通过L 的电流。由于两灯是并联连接，各支路互不影响。所以选项C正确。
2
答案：B
针对练习1 在进行用电流表和电压表测电路中的电流和电压的实验时，李老师发现同学们电流表和电压表
的指针偏转如图所示，他马上提醒同学们电表连接出现了错误，那么你认为同学们电表连接的错误的是（
）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A. 电 流表超过量程，电压表反接 B. 电流表、电
压表均超过量程
C. 电流表反接，电压表超过量程 D. 电流表、电压
表均反接

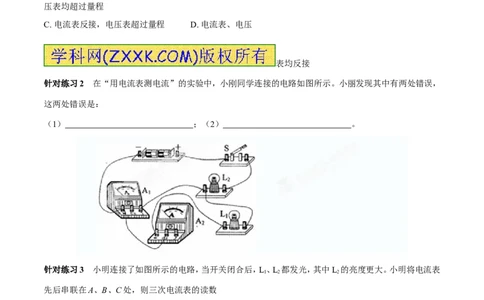

针对练习2 在“用电流表测电流”的实验中，小刚同学连接的电路如图所示。小丽发现其中有两处错误，
这两处错误是：
（1）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；（2）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

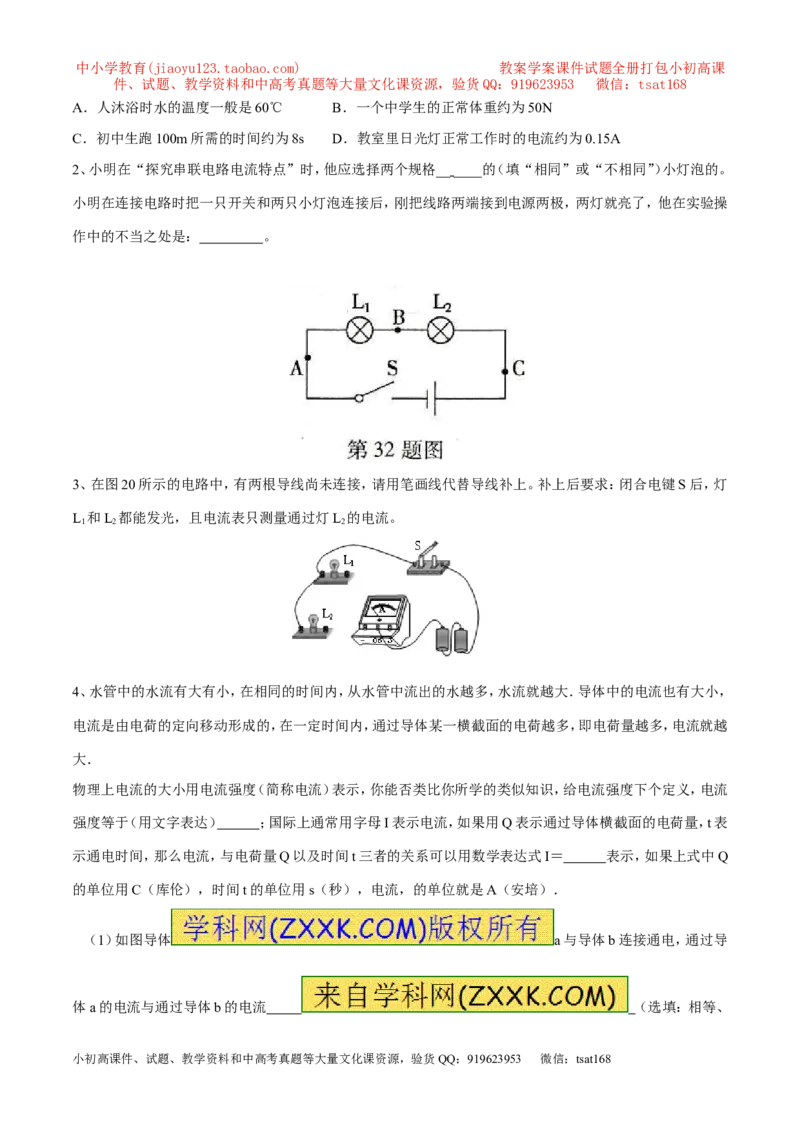

针对练习3 小明连接了如图所示的电路，当开关闭合后，L、L 都发光，其中L 的亮度更大。小明将电流表
1 2 2
先后串联在A、B、C处，则三次电流表的读数
A.处最大 B.处最大 C.处最大 D.三处一样大
1、下列估测与实际情况相符的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．人沐浴时水的温度一般是60℃ B．一个中学生的正常体重约为50N
C．初中生跑100m所需的时间约为8s D．教室里日光灯正常工作时的电流约为0.15A
2、小明在“探究串联电路电流特点”时，他应选择两个规格__ ____的（填“相同”或“不相同”）小灯泡的。
小明在连接电路时把一只开关和两只小灯泡连接后，刚把线路两端接到电源两极，两灯就亮了，他在实验操
作中的不当之处是： 。

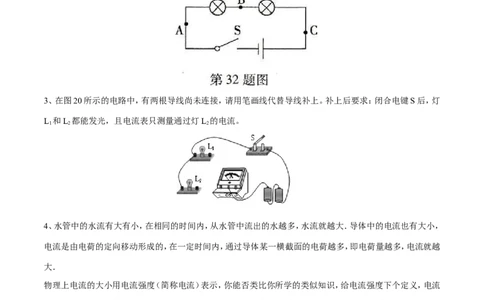

3、在图20所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S后，灯
L 和L 都能发光，且电流表只测量通过灯L 的电流。
1 2 2
4、水管中的水流有大有小，在相同的时间内，从水管中流出的水越多，水流就越大．导体中的电流也有大小，
电流是由电荷的定向移动形成的，在一定时间内，通过导体某一横截面的电荷越多，即电荷量越多，电流就越
大．
物理上电流的大小用电流强度（简称电流）表示，你能否类比你所学的类似知识，给电流强度下个定义，电流
强度等于（用文字表达） ；国际上通常用字母I表示电流，如果用Q表示通过导体横截面的电荷量，t表
示通电时间，那么电流，与电荷量Q以及时间t三者的关系可以用数学表达式I＝ 表示，如果上式中Q
的单位用C（库伦），时间t的单位用s（秒），电流，的单位就是A（安培）．
（1）如图导体 a与导体b连接通电，通过导
体a的电流与通过导体b的电流 （选填：相等、
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
不相等）．
[来源:学.科.网Z.X.X.K]
（2）若加在导体两端的电压为15伏时，通过导体横截面的电量是20库，那么导体消耗的电能为 焦，
使用的公式是 ．
（3）电工学中常用“电导”这个物理量表示导体的导电能力．“电导”的表示符号为“G”，它实质上是
电阻R的倒数，即G＝1/R．现有甲、乙两个导体，电导分别为G 和G，当它们并联时总电导G并＝ ；当
1 2
它们串联时总电导G串＝ ．
5、如图所示的电 路中，当闭合开关S时，电流表A，
1
A，A 的示数分别是1.6A、0.8A、0.6A，则通过灯泡L、 L 和 L 的电流分别是_________ A、_________ A和
2 3 1 2 3
_________ A。
6、甲、乙、丙三根镍铬合金丝，其横截面积关系S >S =S ，长度关系为L =L <L 。将它们分别接在同一
甲 乙 丙 甲 乙 丙
电路中，则通过它们的电流大小关系是
A. I >I >I B. I >I =I C. I <I <I D. I =I <I
甲 乙 丙 甲 乙 丙 甲 乙 丙 甲 乙 丙
1.【甘肃省兰州市2015年初中毕业生学业考试】在如图所示的电路中，下列分析不正确的是
[来源:]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．只闭合S 时，L 发光、L 不发光，A 测L 的电流，A 无示数
1 1 2 1 1 2
B．只闭合S 时，L、L 都发光，A、A 的示数相等
3 1 2 1 2
C．闭合S、S 时，L、L 都发光，A 有示数，A 无示数
1 2 1 2 1 2
D．闭合S、S 时，L、L 都发光，A、A 均有示数
1 3 1 2 1 2
2．【山东省泰安市肥城市2015届九年级中考第三次模拟】如图甲所示电路，两灯正常发光，电流表A 的示数
1
为0.6A，电流表A 的示数如图乙所示。则
2
A．两灯是串联连接的 B．流过L 的电流是2.6A
1
C．流过L 的电流是2A D．干路电流是3.2A
2
3．【安徽省合肥市庐阳区2015届九年级二模考试】如图所示电路中，电源电压保持6V不变，L 和L
1 2
上分别标有“6V 1W”、“6V 3W”的字样，闭合开
关S、S，两灯都能发光，当把开关S 断开时，灯泡L 的亮度及电流表示数的变化情况是：
1 2 2 1 [来源:学_科_网]
第17题图
A．L 正常发光，电流表示数变小
1
B．L 正常发光，电流表示数变大
1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C．L 亮度增大，电流表示数不变
1
D．L 亮度减小，电流表示数变小
1
4. 【四川省自贡市2015年中考物理试题解析】如图所示，在“○”处可以连接电流表或电压表测量电路中的
电流、电压，为使L 与L 串联，以下做法正确的是（ ）
1 2
A. a为电流表，b为电压表，c为电流表
B. a为电压表，b为电压表，c为电流表
C. a为电流表，b为电流表，c为电压表
D. a为电流表，b为电流表，c为电流表
5、【. 湖北省咸宁市2015年初中毕业生学业考试】在如图所示的电路中，两只电流表规格相同，都有两个量程
（0～0.6A以及0～3A），且R =R 。闭合开关S，电阻R 、R 及R 均有电流通过，两只电流表的指针偏转角度
1 2 1 2 3
相同，则通过电流表A 的电流是通过电流 表A 电流的
1 2
倍，R ：R ：R = 。
1 2 3
6.【湖南省永州市2015年初中学生学业考试】如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到
端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，通过灯L的电流为
A。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
7、【湖南省 永州市2015年初中学生学业考试】请根据
图所示的实物图，画出对应的电路图。
8.【广西省崇左市2015年初中毕业升学统一考试】（6分）在如图（a）所示的电路中，电源电压U=4V，电阻
R =20Ω。闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数如图（b）所示。求：
1
（1）电流表A 的示数；（2分）
1
（2）滑动变阻器连入电路的阻值。（4分）

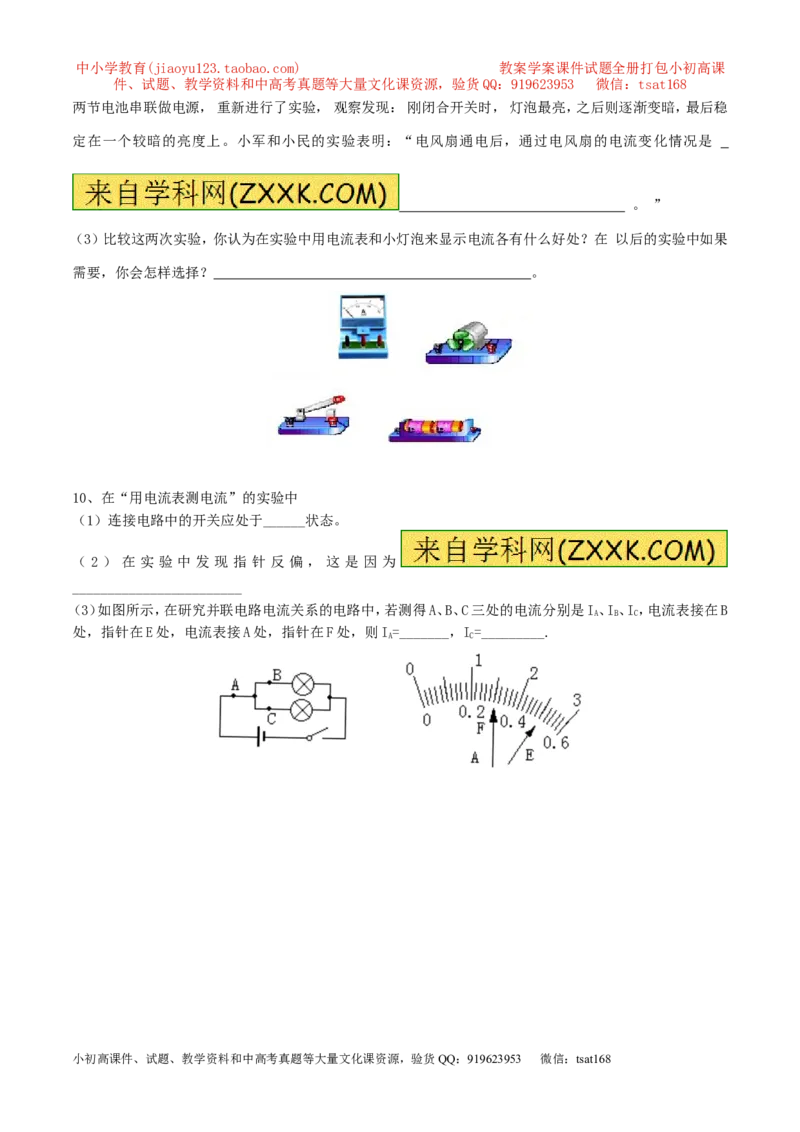

9、【2014年中考•济南市】（6分）小军通过观察发现，电风扇通电后，它的转速是由慢逐渐变快的。他想：在这
一过程中， 通过电风扇的电流时怎样变化的呢？ 为了探究这一问题，小军找来了如图所示的实验器材，其
中玩具电风扇的铭牌上标有 “1.5V 0.42W”的字样。
（ 1 ） 请 你 用 笔 画 线 代 替 导 线 ， 将 小 军 实 验 的 实 物 图 电 路 连 接 起 来 。
[来源:.Com]
（2）小军连好实验电路，检查无误后闭合开关，观察电流表示数的变化情况。发现电风扇通电后转速由慢逐渐
变快时， 电流表的示数变化情况与电阻通电后电流表的示数变化情况差不多。他推测：会不会是因为过程短
暂，导致了从电流表的示数变化判断不出电流实际变化的情况呢？
小民认为用小灯泡替换电流表会大大改善实验的效果。于是，小军和小民将电流表换成 了小灯泡，同时改用
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
两节电池串联做电源， 重新进行了实验， 观察发现： 刚闭合开关时， 灯泡最亮，之后则逐渐变暗，最后稳
定在一个较暗的亮度上。小军和小民的实验表明：“电风扇通电后，通过电风扇的电流变化情况是
。 ”
（3）比较这两次实验，你认为在实验中用电流表和小灯泡来显示电流各有什么好处？在 以后的实验中如果
需要，你会怎样选择？ 。
10、在“用电流表测电流”的实验中
（1）连接电路中的开关应处于______状态。
（ 2 ） 在 实 验 中 发 现 指 针 反 偏 ， 这 是 因 为
________________________
（3）如图所示，在研究并联电路电流关系的电路中，若测得A、B、C三处的电流分别是I、I、I，电流表接在B
A B C
处，指针在E处，电流表接A处，指针在F处，则I=_______，I=_________.
A C
