1.家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险盒、开关、
电灯、插座、导线等组成。
2.家庭电路中各部分电路及作用：
(1)进户线：
进户线有两条，一条是火线，一条是零线。火线与零线之间的电压是220V。
正常情况下，零线之间和地线之间 的电压为0V。
(2)电能表：
a用途：测量用户消耗的电能（电功）的仪表。
b安装 ：电能表安装在家庭电路的干路上，这样才能测
出全部家用电器消耗的电能。
(3)闸刀开关（：空气开关）
a作用：控制整个电路的通断，以便检测电路更换设备。
b安装：闸刀开关安装在家庭电路的干路上，空气开关的静触点接电源线。
(4)保险盒：
a电路符号：
b连接：与所保护的电路串联，且一般只接在火线上。
c选择：保险丝的额定电流等于或稍大于家庭电路的最大
工作电流。
d保险丝规格：保险丝越粗，额定电流越大。
e注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
准的保险丝。因为铜丝的电阻小，产生的热量少，铜的
熔点高，不易熔断。
(5)插座:
a作用：连接家用电器，给可移动家用电器供电。
b种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。
[来源:]

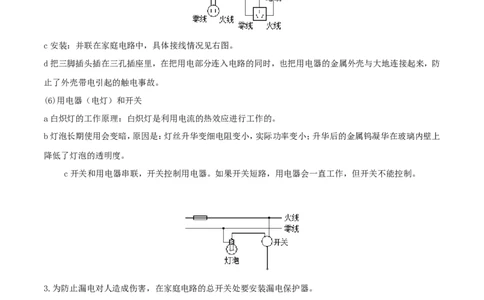

c安装：并联在家庭电路中，具体接线情况见右图。
d把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防
止了外壳带电引起的触电事故。
(6)用电器（电灯）和开关
a白炽灯的工作原理：白炽灯是利用电流的热效应进行工作的。
b灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上
降低了灯泡的透明度。
c开关和用电器串联，开关控制用电器。如果开关短路，用电器会一直工作，但开关不能控制。
3.为防止漏电对人造成伤害，在家庭电路的总开关处要安装漏电保护器。
4.连接家庭电路的注意事项：
(1)家庭电路中各用电器是并联的。
(2)插座的连接要遵循“左零右火”的规则。
(3) 开 关 必 须 串 联 在 火 线 中 ， 成 “ 火 线 — — 开 关 — — 用 电 器 — — 零 线
”的连接方式。
(4)与灯泡的灯座螺丝口相接的必须是零线。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
(5)火线上必须接有保险丝，保险丝不能用铁丝、铜丝代替。（现在保险丝已被空气开关代替。）
(6)三线插头中的地线与用电器的金属外壳相连，插座上相应的导线和室外的大地相连。这样做可以防止外
壳带电给人造成伤害。
(7) 虽 然 地 线 和 零 线 正 常 情 况 下 之 间 没 有 电 压 ， 但 绝 不 能 将 地 线 和 零 线 接 通 ， 否 则
易造成触电事故。
5.试电笔：用试电笔可以辨别火线和零线。使用时笔尖接触被测的导线，手必须接触笔尾的金属体。
(1)用试电笔测火线时氖管会发光；测零线时不会发光，因为零线内没有电压。
(2)测电笔接触火线时，如果观察不到氖管发光，你认为产生这种现象的原因可能是：测电笔氖管已坏；手没
有接触笔尾金属体；火线断路。
(3)某次检修电路时，发现灯泡不亮，火线、零线都能使测电笔发光，可能的原因是：火线完好，零线处有断路，
被测段零线通过用电器和火线构成通路。
6.家庭电路中触电的原因：一是人体接触了火线和大地（单线触电），二是人体接触了火线和零线（双线触
电）。

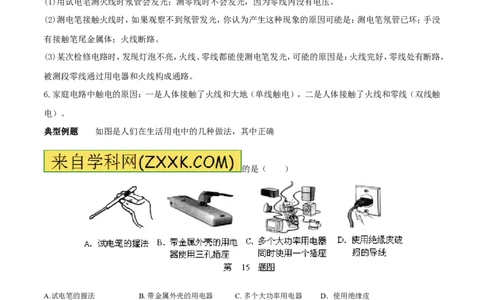

典型例题 如图是人们在生活用电中的几种做法，其中正确
的是（ ）
A.试电笔的握法 B. 带金属外壳的用电器 C. 多个大功率用电器 D．使用绝缘皮
使用三孔插座 同时使用一个插座 破损的导线
解析：A、试电笔使用时要求用手接触尾部金属片，才能使测电笔正常工作， A错误，不符合题意；B、带金属
外壳的用电器为防止发生漏电触电，所以金属外壳要接地，故应使用三孔插座； B正确，符合题意；
C、大功率电器工作时电流较大，若多个电器同时使用同一个插座，会使插座上导线电流过大，而发生事故，C
错误，不符合题意；D、导线绝缘皮破损会造成漏电或短路，引发火灾事故； D错误，不符合题意；
答案：B
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
针对练习1 小红的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路
的时候，室内点亮的灯立即全部熄灭，造成这种情况的原因可能是( ）
A.插头与插座接触不良 B.灯泡的
灯丝断了
C.台灯的灯座内断路 D.台灯的插头内短路
针对练习2 在家庭电路中同时使用的用电器越多电路中的总电流________（选填“越大”或“越小”），为
了防止导线过热而发生危险，在电路中要________（选填“串联”或“并联”）保险丝，实际线路中发生接触

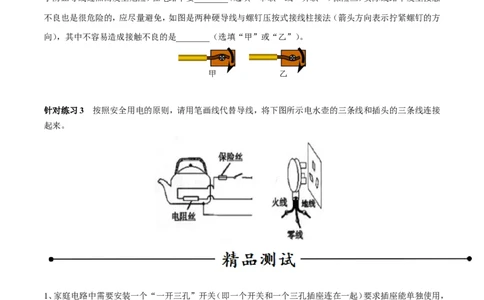

不良也是很危险的，应尽量避免，如图是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方
向），其中不容易造成接触不良的是________（选填“甲”或“乙”）。
甲 乙
针对练习3 按照安全用电的原则，请用笔画线代替导线，将下图所示电水壶的三条线和插头的三条线连接
起来。
1、家庭电路中需要安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）要求插座能单独使用，
开关能控制电灯且符合安全用电原则，从实物反面观察，如图所示的几种接线中符合要求的是（ ）
2、关于家庭电路和家庭用电，错误的说法是 ( )
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．熔断器应与用电器并联
B．测电笔 能辨别哪根电线是火线
C．有金属外壳的家用电器应加接地保护
D．电能表是测量电功的仪表
3、关于家庭电路和安全用电，下列说法正确的是
A．只要是单手接触火线就不会发生触电事故
[来源:.Com]
B．用试电笔可以辨别火线和零线
C．家用电器外壳都必须接地才能保证安全
D．家庭电路中的插座和电灯都是串联的
4、如图所示是常见的排插，当将插头插入家庭电路后，零线与火线间的电压为 V，插头中E与 线
相接．
5、教室里日光灯与电风扇间是以_____方式接入电路（选填“串联”或“并联”），它们所连电路的电压是
_____伏，维修保养它们时要注意用电安全；测量它们消耗电能的仪表是_____。
6、小红的卧室简单整洁，卧室的用电器只有一盏照明灯，墙面一侧还有一个插座，如图所示。请在虚线框内画
出该房间电路的电路图。
[来源:Z.xx.k.Com]
1、【2014•北京市门头沟区九年级上学期期末考试】把标有“PZ220Ｖ 40Ｗ” 和“PZ22
0Ｖ 100Ｗ”的甲、乙两盏灯串联接在220Ｖ的电源上
（设灯丝电阻不变），则下列判断正确的是：
A．乙灯消耗的电功率大于40Ｗ
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
B．甲灯能正常发光
C．两盏灯的总功率小于40Ｗ
D．乙灯两端的实际电压大于110Ｖ
2、【山西省2014年中考物理试题】如图是某家庭电路的一部分，下列说法正确的是（ ）
A.电
冰箱接人三孔插座后电灯与电冰箱是串联
B.电冰箱接人三孔插座能使电冰箱金属外壳接地
C.若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
D.断开开关S时，站在地上的人接触A点或B点都不会触电
[来源:]
3、【湖北省黄冈市2014初中毕业生学业水平考试物理试题】下列关于生活用电常识的认识中，符合要求的
是：
A．使用试电笔时，手指不能碰到笔尾的金属帽，以免触电
B．三脚插头的用电器也可插入两孔插座
C．家庭电路中开关接在火线或零线上都可以
D．输电线进户后应先接电能表
4、【山东省菏泽市2014年初中学业水平测试】某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电
器和开关。对此电路，下列说法正确的是 （ ）
[来源:学。科。网]
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
学x科网]
D．当保险丝熔断后，可以用铜丝代替
保险丝
火线 ·
零线 ·
甲
乙
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
5.【黑龙江省龙东地区2015年初中毕业学业统一考试】如图是新安装的照明电路，已知两个灯泡并联，灯泡
的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡，当只闭合
S、S 时，L 和 L 都呈暗红色；当只闭合S、S 时，L 正常发光，L 不发光，由此可以确定 （ ）
1 0 1 2 0 2
A.L 灯头断路 B.L 灯头短路 C.L 灯头短路 D.L 灯头断路
1 2 1 2
6【. 天津市2015年初中学生学业考试考试】如图为某同学设计的部分家庭电路示意图，其中电器元件连接错
误的是（ ）
A.空气开关 B.双孔插座 C.带开关的灯泡 D.三孔插座
7【. 江苏省连云港市2015年中考物理试题解析】家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，
如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合
S、S，若L正常发光，说明L ；只闭合S、S，若L发出暗红色的光（发光不正常），说明L 。（选填“正常”、
1 1 2 2
“短路”或“断路”）。通常人体安全电压不高于 V，生活中要注意用电安全。
L
S
S 1 S 2
L L
1 2
8.【2015年广东省初中毕业生学业考试物理试题】下图中甲是插线板，请将乙图的内部电路连接完整。要求：
在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工
作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压 。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
甲 乙
9.【江苏省镇江市2015年中考物理试题】如图所示，请将开关和灯泡正确连入家庭电
路；
10.【辽宁省营口市2015年初中毕业生毕业升学考试】如图所示的家庭电路,
要求将开关、灯泡和带保险丝的三孔插座正确连入电
路中。
