专题 02 电功率（第 05 期）

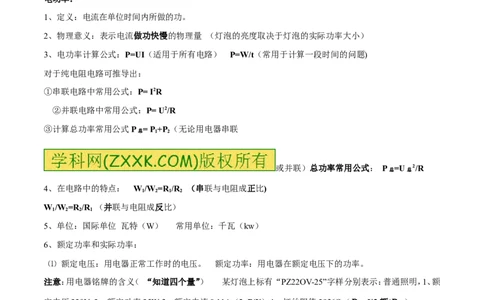

电功率：
1、定义：电流在单位时间内所做的功。
2、物理意义：表示电流做功快慢的物理量 （灯泡的亮度取决于灯泡的实际功率大小）
3、电功率计算公式：P=UI（适用于所有电路） P=W/t（常用于计算一段时间的问题)
对于纯电阻电路可推导出：
①串联电路中常用公式：P= I2R
②并联电路中常用公式：P= U2/R
③计算总功率常用公式P = P +P（无论用电器串联
总 1 2
或并联）总功率常用公式： P =U 2/R
总 总
4、在电路中的特点： W/W =R /R （串联与电阻成正比)
1 2 1 2
W/W =R /R （并联与电阻成反比）
1 2 2 1
5、单位：国际单位 瓦特（W） 常用单位：千瓦（kw）
6、额定功率和实际功率：
⑴ 额定电压：用电器正常工作时的电压。 额定功率：用电器在额定电压下的功率。
注意：用电器铭牌的含义（ “知道四个量”） 某灯泡上标有“PZ22OV-25”字样分别表示：普通照明，1、额
定电压220V 2、额定功率25W 3、额定电流0.11A（I=P/U）4、灯丝阻值2936Ω（Ｒ＝U2额/Ｐ ）。
额
⑵ U =U P =P 用电器正常工作（灯正常发光）
实 额 实 额 [来源:]
U ＜U P ＜P 用电器不能正常工作（灯光暗淡）
实 额 实 额
U > U P > P 长期使用影响用电器寿命（灯发光强烈)
实 额 实 额
依据：实际电功率随电压变化而变化（同大同小） 根据P=U2/R可得
7、计算实际电功率常用的方法：P =U 2/R
实 实
P =（U /U ）2×P
实 实 额 额
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
8、额定电功率和实际电功率的关系
特点 与电压的关系 工作情况
额定电功率 唯一性 U =U 灯正常发光
实 额
实际电功率 可变性 随U 而变化 可正常发光、微弱发光、强烈发光
实
典型例题 小灯泡L上标有“2.5v”字样，它的电阻随它两端电压变化的图像如图甲所示。将小灯泡L和电
阻R 接入图乙所示的电路中，电源电压为3v，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列
0
说法不正确 的是（ ）
A．开关S闭合前，小灯泡L的电阻为2Ω
B．小灯泡L正常发光时时，L的电阻为10Ω
C．小灯泡L的额定功率为0.6W
D．电阻R 的阻值为2Ω
0
解析：A.开关S闭合前，灯泡两端电压为0v，从图像上可看出，当电压
为0v时，灯泡电阻为2Ω，答案A正确，不符
合题意；B.由甲图可知灯泡正常发光时，灯泡两端电压为2.5v，此时对应电阻为10Ω，答案B正确，不符合题
意；C.根据P=U2/R=（2.5v）2/10Ω=0.625W,可知小灯泡L的额定功率为0.625W ，C不正确，符合题意；D.由灯
泡正常发光时的 电流I=U/R=2.5v/10Ω=0.25A
,可得等正常发光时电阻R 两端电压为0.5v ，
0
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
R=0.5v/0.25A=2Ω，答案D正确，不符合题 意；
0
答案选C。
答案：C
针对练习1 下图是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。
下列分析正确的是（ ）
A．甲的阻值是乙阻值的两倍 B．通过乙的电流是甲的电流的两倍
C．乙两端的电压是 甲两端电压
的两倍 D．甲的电功率是乙的电功
率的两倍
针对练习2 甲、乙两只普 通照明灯泡的铭牌
如图所示，下列说法中正确的是 （ ）
A．两灯均正常发光时，相同时间乙灯消耗的电能较少
B．甲灯的实际功率一定是40W
C．将乙灯接入110V电路中，它的额定功率为30W
D．两灯均正常发光时，甲灯灯丝电阻较大
[来源:][来源:学|科|网]
针 对 练 习 3 某 实 验 小 组 在 做 “ 探 究 串 联 电 路 的 电 压 规 律 ” 实 验
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
时，连好了如图所示的电路，闭合开关 S 后发
现L 正常发光，L 只能微弱发光。以下对于这一现象产
2 1
生的原因分析中，合理的是（ ）
A．灯L 发生断路
1
B．灯L 发生短路
1
C．由于灯L 的电阻较大，实际功率较小
1
D．由于灯Ｌ 的电阻较小，实际功率较小
1
1、将灯L接在某电路中发光时功率为3W；若保持电源电压不变，再将“9V，6W”的灯L2并联接入电路中如
l
图所示，开关闭合后电压表示数为6V，若不考虑温度对灯丝电阻的影响，下列关于此电路说法正确的是（
）
A、并联入灯L 后，会使灯L分得的电流变小
2 l
B、灯L比灯L 更亮
l 2
C、电路的总功率为9W
D、电路的总电阻为21Ω
2、如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都
正常偏转且偏转角度相同，此时灯L 和L 的所消耗的电功率P 和P 的比值为（ ）
1 2 1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．4：1 B．1：4 C．5：1 D．1：5
3、根据下图所示的白炽灯的铭牌可以判断（ ）
甲 乙
A．两灯发光时，甲灯一定比乙灯亮
B．甲灯的电阻大于乙灯的电阻
C．两灯并联且都发光时，甲灯的电功率是乙灯电功率的4倍
D．正常发光时，甲灯消耗的电能是乙灯 消耗
电能的4倍
4、如图所示的电路中，电源电压不变，移动滑动变阻器R 的滑片P， 当电流表的示数变化范围为1A～1.3A
1
时，电压表的示数变化了3V，则该定值电阻R 所消耗功率的变化范围是（ ）
2
A．3W～3.9W B．3W～5.07W C．3.9W～10W D．10W～16.9W
5、当导体两端电压一定时，电流通过导体做功的功率随导体电阻变化规律的图象如图所示。请根据图象判断，
当导体电阻为40Ω时，电流通过该导体做功的功率为 W。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
P/W
3..2
2.8
2.4
2.0
1.6
1.2
0.8
0.4
0 5 10 15 20 25 30 35 R/Ω
6、如图甲所示，电源电压保持不变，小灯泡 的
额定电压为12V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I-U图像如图乙所示，则
小灯泡的额定功率为 W，滑动变阻器的最大阻值为 Ω。
1【. 广西玉林市、防城港市2015年初中学生学业考试】如图甲所示，R 的阻值是20Ω。滑动变阻器R 消耗的功
1 2
率P与其电阻R 的关系图象如图乙所示，则R 消耗的最大功率是（ ）
2 2
A．0.45W B． 0.50W C．0.80W D．
0.90W
2.【广东省梅州市2015年初中毕业生学业考试】小林做作业时，电灯突然变暗，其原因可能是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电灯的实际电压变大 B．电灯的额定电压变小
[来源:]
C．电灯的实际功率变小 D．电灯的额定功率变小
3.【福建省漳州市2015年中考物理试卷】电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路
（R＞R），其中保温状态和加热状态电功率都最小的是（ ）
1 2
A． B． C． D．
4【. 广西来宾市2015年中考物理试卷】如图所示，电源电压保持不变，灯L标有“6V 0.6W”字样，不考虑温度
对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当
滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为（ ）
A．4：3 B． 3：4 C． 3：2 D ． 2：3
5【. 黑龙江省齐齐哈尔市2015年初中学业考试】把标有“6V 6W”的小灯泡L 和标有“6V 3W”的小灯泡L 串
1 2
联后接在电源电压为6V的电路中（不考虑灯丝电阻的变化），下列说法正确的是 （
）
A．因为通过它们的电流相等，所以一样亮
B．因为灯L 电阻较大，实际功率较大，所以灯L 较亮
2 2
C．因为灯L 额定功率较大，所以灯L 较亮
1 1
D．因为灯L 实际功率较大，所以灯L 较亮
1 1
6【四川省广安市2015年中考物理试题】把“220V 800W”的电炉丝改装后接在110V的电路上，欲使改装后
的实际功率仍为800W，下列方案中，行之 有
效的做法是（ ）
A. 截取原电热 丝长度的二分之一接入电路
B. 将两根相同规格电热丝串联接入电路
C. 将两根相同规 格电热丝并联接入电路
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
D. 将原电热丝对折后，并联接入电路
7.【四川省广安市2015年中考物理试题】将标有“8V 4W”、“16V 16W”字样的两盏白炽灯串联到16V的电
源上，比较两盏灯的实际功率，结果是（ ）
A. “16V 16W”的功率大 B. 一样大
C. “8V 4W” 的功率大 D. 不能确定哪个功率大
8【. 天津市2015年初中学生学业考试考试】如图所示，当开关S闭合后，电流表A 和A 的示数比为3:2，则R
1 2 1
和R 的阻值之比为 ，R 和R 消耗的电功率之比为 。
2 1 2
9【. 福建省福州市2015年中考物理试题】如图所示，电源电压12V，滑动变阻器标有“10Ω1 A”字样，灯L、L
l 2
分别标有“6 V 6W”和“3V 3W”字样。只闭合S、S 时，滑动变阻器滑片P位于某位置，灯L、L 均正常发光，
l 3 1 2
则通过灯L 的电流为____A，滑动变阻器消耗的电功率为P;此时只闭合S、S，为保证灯L 正常发光，滑片P
1 l l 2 1
应向____移动（选填“左”或“右”），滑动变阻器消耗的电功率为P，则P：P=____。
2 l 2
10【. 贵州省安顺市2015中考物理试题】（7分）如图19所示。灯泡R 的电阻为50Ω、额定功率为2.5W，滑动变
1
阻器R 的最大电阻为200Ω，电源电压为10V保持不变，闭合开关，移动滑动变阻器的滑片。不考虑灯泡电阻
2
随温度变化因素，求：
（1）灯泡R 消耗的最大功率是多少？
1 [来源:学*科*网]
（2）电压表的读数变化范围是多少？
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
。
S
P
a b
R
R 2
1
V
