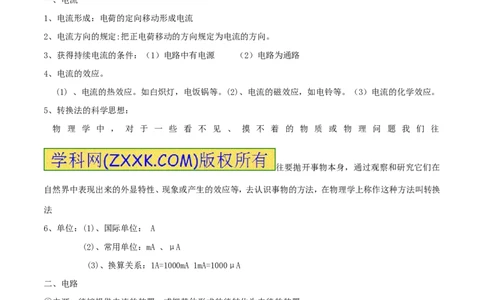

一、电流
[来源:学|科|网]
1、电流形成：电荷的定向移动形成电流
2、电流方向的规定:把正电荷移动的方向规定为电流的方向。
3、获得持续电流的条件：（1）电路中有电源 （2）电路为通路
4、电流的效应。
(1) 、电流的热效应。如白炽灯，电饭锅等。(2)、电流的磁效应，如电铃等。（3）电流的化学效应。
5、转换法的科学思想：
[来源:学.科.网Z.X.X.K]
物 理 学 中 ， 对 于 一 些 看 不 见 、 摸 不 着 的 物 质 或 物 理 问 题 我 们 往
往要抛开事物本身，通过观察和研究它们在
自然界中表现出来的外显特性、现象或产生的效应等，去认识事物的方法，在物理学上称作这种方法叫转换
法
6、单位：(1)、国际单位： A
(2)、常用单位：mA 、μA
(3)、换算关系：1A=1000mA 1mA=1000μA
二、电路
①电源：能够提供电流的装置，或把其他形式的能转化为电能的装置。
②用电器：定义：用电来工作的设备。
工作时：将电能—→其他形式的能。
③开关：控制电路的通断。
④导线：输送电能
三、三种电路：
①通路：接通的电路。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
②开路：断开的电路。
③短路：定义：电源两端或用电器两端直接用导线连接起来。
特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。
四、电路图：用规定的符号表示电路连接的图叫做电路图。

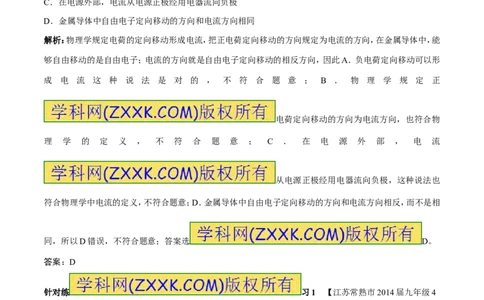

典型例题 【北京市丰台区2014年初三毕业及统二练习】下列说法错误的是（ ）
A．负电荷定向移动可以形成电流
B．物理学规定正电荷定向移动的方向为电流方向
C．在电源外部，电流从电源正极经用电器流向负极
D．金属导体中自由电子定向移动的方向和电流方向相同
解析：物理学规定电荷的定向移动形成电流，把正电荷定向移动的方向规定为电流的方向，在金属导体中，能
够自由移动的是自由电子；电流的方向就是自由电子定向移动的相反方向，因此A．负电荷定向移动可以形
成 电 流 这 种 说 法 是 对 的 ， 不 符 合 题 意 ； B ． 物 理 学 规 定 正
电荷定向移动的方向为电流方向，也符合物
理 学 的 定 义 ， 不 符 合 题 意 ； C ． 在 电 源 外 部 ， 电 流
从电源正极经用电器流向负极，这种说法也
符合物理学中电流的定义，不符合题意；D．金属导体中自由电子定向移动的方向和电流方向相反，而不是相
同，所以D错误，不符合题意；答案选 D。
答案：D
针对练 习1 【江苏常熟市2014届九年级4
月调研测试】如图所示，关于电路工作情况，下列说法中正确的是（ ）
A．只闭合S 时，两只灯泡是串联的 B．闭合S、S，灯泡L 被短路
2 1 2 1
C．若先闭合S，再闭合S，电流表的读数变大 D．若先闭合S，
1 2 1
再闭合S，电流表的读数不变
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

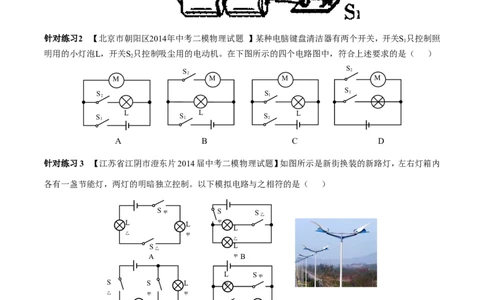

针对练习2 【北京市朝阳区2014年中考二模物理试题 】某种电脑键盘清洁器有两个开关，开关S只控制照
1
明用的小灯泡L，开关S只控制吸尘用的电动机。在下图所示的四个电路图中，符合上述要求的是（ ）
2
S
S 2
2
M M M M
S
S S 1
2 1
L L L
S 1 S 1 S 2
A B C D
针对练习3 【江苏省江阴市澄东片2014届中考二模物理试题】如图所示是新街换装的新路灯，左右灯箱内
各有一盏节能灯，两灯的明暗独立控制。以下模拟电路与之相符的是（ ）
S 甲 S S 乙
L L 甲
L
乙 甲
乙
S L
乙
A 甲 B
L S
甲
S S L 甲
乙 甲 甲
L S 乙 L
乙 C D 乙
1、（多）【北京市通州区2014年中考二模】下列说法中正确的是（ ）
A．异种电荷相互吸引
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
B．规定自由电子定向移动方向为电流方向
C．电压是使自由电荷定向移动形成电流的原因
D．导体中没有电流通过时，导体 中就没有电
阻

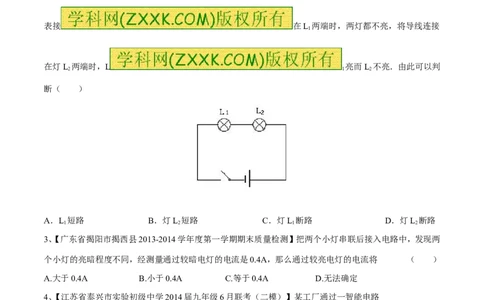

2、【广东省揭阳市揭西县2013-2014学年度第一学期期末质量检测】如图，若开关闭合后，灯L、L 均不亮，小
1 2
华同学用电流表 检查电路故障，当她将电流
表接 在L 两端时，两灯都不亮，将导线连接
1
在灯L 两端时，L 亮而L 不亮．由此可以判
2 1 2
断（ ）
[来源:学|科|网]
A．L 短路 B．灯L 短路 C．灯L 断路 D．灯L 断路
1 2 1 2
3、【广东省揭阳市揭西县2013-2014学年度第一学期期末质量检测】把两个小灯串联后接入电路中，发现两
个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4A，那么通过较亮电灯的电流将 （ ）
A.大于0.4A B.小于0.4A C.等于0.4A D.无法确定
4、【江苏省泰兴市实验初级中学2014届九年级6月联考（二模）】某工厂通过一智能电路
实现对
甲、乙两机器工作状态的及时监控．机器都正
常工作相当于开关断开，对应指示灯不亮，电铃不响；若任一机器出现故障相当于相应开关闭合，对应指示灯
亮，电铃响．下列电路图中，符合要求的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
5、【山东省济南市槐荫区2014届九年级中考二模物理试题】击剑是一项历史悠久的运动项目，1931年电动裁
判器的发明使击剑比赛更加公平。在击剑 比
赛中，当甲方运动员的剑击中乙方的导电服时（相当于开关“S ”闭合），电路导通，乙方指示灯亮；当乙方
甲
运动员的剑击中甲方的导电服时（相当于开关“S ”闭合），电路导通，甲方指示灯亮。请你在方框内画出能
乙
反映电动裁判器原理的电路图。
6、【广东省揭阳市揭西县2013-2014学年度第一学期期末质量检测】有一种家庭电路带指示灯的按键开关，
使用时，当开关断开时，照明灯甲熄灭，指示灯乙发出微光；
当开关闭合时，只有照明灯甲发光。请你根据
这种开关的控制特性，画出电路图。
1 、 . 【 湖 北 省 武 汉 市 2015 年 中 考 物 理 试 题 】 某 同 学 观 察 他 家 里 的 电 动 自 行
车后发现：不管捏紧左边还是右边的车闸，车
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会
亮起，下列指示灯的示意图合理的是（ ）
2【. 山东省滨州市2015中考物理试题】如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流
表交换位置，电路可能出现的情况是（ ）
A．电流表、电压表被烧毁
B．电压表示数接近电源电压
C．灯泡正常发光
D．电流表有示数
3.【山东省德州市2015中考物理试题】如图所示，与实物图一致的电路图是（ ）
4.【山东省聊城市2015年中考物理试题】如图所示，电源电压为3V保持
不变，两灯泡都标有“3V 0.9W”字样，要
使两灯泡都能正常发光，以下说法正确的是
A．只闭合S
1
B．同时闭合S 和S，断开S
1 3 2
C．同时闭合S 和S，断开S
1 2 3
D．只闭合S
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
5【. 浙江省金华市2015年中考科学试题物理部分】如图是电冰箱的简化电路图，图中M是电冰箱压缩机内的
电动机，L是电冰箱内的照明灯，下列判断正确的是（ ）
A．S 闭合、S 断开时，照明灯与电动机并联.
1 2
B．S、S 都闭合时，照明灯与电动机串联
1 2
C．关上冰箱门时，S 自动断开，使得照明灯熄灭
1 [来源:.Com]
D．冰箱内温度降低到设定温度时，S 自动 断
1
开，电动机停止工作。
6【. 湖南省邵阳市2015年中考物理试题】为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相
当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的正确电路图是
（ ）
7.【湖南省岳阳市2015年中考物理试题】岳阳城区新投入的公交车后门左右扶杆上均装有一个红色按钮（如
图），每个按钮相当于一个开关。当乘客按下
任一按钮。驾驶台上的指示亮，提醒司机有人下车。下列电路图能实现上述目标的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
8.【黑龙江省哈尔滨市2015年初中升学考试综合试卷】下列各电路中，闭合开关，两个灯泡不能都发光的电
路是（ ）
9【. 湖北省恩施州2015年中考物理试卷】在如图3所示的实验电路中，闭合开关，移动滑动变阻器的滑片后，
发现电流表、电压表均有示数，小灯泡不亮。则故障原因是
[来源:Z#xx#k.Com]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A. L断路 B. L短路 C. R断路 D. R短路
10、【湖北省黄冈市2014初中毕业生学业水平考试物理试题】小宇学习了电路知识后，想利用发光二极管设
计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置。他共设
计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V
0.002A”、S为单刀双掷开关、R为限流电阻。图中能够满足要求的电路：
A B C D
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
