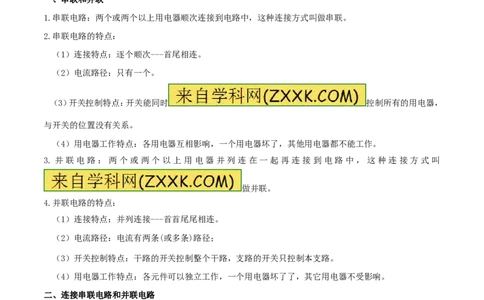

一、串联和并联
1.串联电路：两个或两个以上用电器顺次连接到电路中，这种连接方式叫做串联。
2.串联电路的特点：
（1）连接特点：逐个顺次---首尾相连。
（2）电流路径：只有一个。
（3）开关控制特点：开关能同时 控制所有的用电器，
与开关的位置没有关系。
（4）用电器工作特点：各用电器互相影响，一个用电器坏了，其他用电器都不能工作。
3.并联电路：两个或两个以上用电器并列连在一起再连接到电路中，这种连接方式叫
做并联。
4.并联电路的特点：
（1）连接特点：并列连接---首首尾尾相连。
（2）电流路径：电流有两条(或多条)路径；
（3）开关控制特点：干路的开关控制整个干路，支路的开关只控制本支路。
（4）用电器工作特点：各元件可以独立工作，一个用电器坏了了，其它用电器不受影响。
二、连接串联电路和并联电路
1.根据电路图连接实物图：对照电路图，从电源正极出发，逐个顺次地将实物图中的各元件连接起来即可。
（1）在电路图中任选一条单一的回路，并对照这个回路在实物图中将相应的元件连接好。
（2）对照电路图，把所选回路以外的元件分别补连到实物图的相应位置，在连入回路以外的元件时，要找出电
路中电流的分流点和会合点，将回路以外的元件连 接
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
在两点之间。这里 要特别注意实物图中元件的连接顺
序必须与电路图中各元件的顺序一致。
2.根据实物图连接电路图：要用规定的电路符号代替实物，按照实物的连接方式画出规范的电路图。
（1）电路图中各元件摆放的位置尽量与实物图中各元件位置相对应，这样便于检查；
（2）各电路元件摆放的位置要均匀、美观；
（3）交叉连接的导线，一定要在连接处画一个“黑点”。

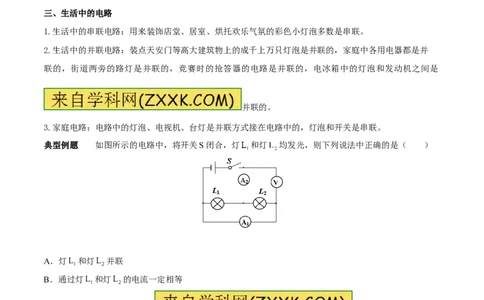

三、生活中的电路
1.生活中的串联电路：用来装饰店堂、居室、烘托欢乐气氛的彩色小灯泡多数是串联。
2.生活中的并联电路：装点天安门等高大建筑物上的成千上万只灯泡是并联的，家庭中各用电器都是并
联的，街道两旁的路灯是并联的，竞赛时的抢答器的电路是并联的，电冰箱中的灯泡和发动机之间是
并联的。
3.家庭电路：电路中的灯泡、电视机、台灯是并联方式接在电路中的，灯泡和开关是串联。
典型例题 如图所示的电路中，将开关S闭合，灯 和灯 均发光，则下列说法中正确的是（ ）
A．灯 和灯 并联
B．通过灯 和灯 的电流一定相等
C．电流表A 的示数一定大于 电流表A 的示数
1 2
D．灯 和灯 两端的电压一定不相等
解析：分析电路可知：开关闭合后，两灯并联，电流表A 测通过L 的电流，电流表A 测干路中电流，电压表测
1 2 2
电源电压。因为并联电路中各支路两端电压相等且等于电源电压，所以灯 和灯 两端的电压一定相等，故
D选项错误；因为并联电路中干路中电流等于各支路中电流之和，所以电流表A2的示数一定大于A1的示数，
故C选项错误；如果两个灯L 和L 是完全一样的，则通过它们的电流一定相等，如果两灯不一样，则通过两
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
灯的电流 不相等，所以B选项错误。故选A。
答案：A
针对练习1 R ＝R ＝R 。开关S 、S 的状态如图8所示，此时电路中的R 、R 是
1 2 3 1 2 2 3
联的；要使R 、R 串联在电路中，则开关S、S 的状态是 。
1 2 1 2

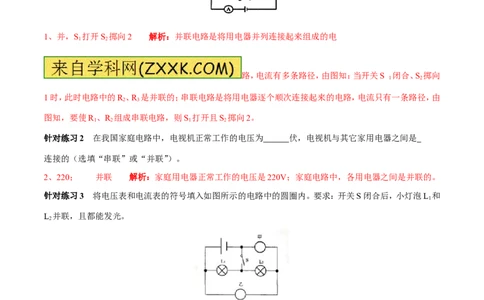

1、并，S 打开S 掷向2 解析：并联电路是将用电器并列连接起来组成的电
1 2
路，电流有多条路径，由图知：当开关S 闭合、S 掷向
1 2
1时，此时电路中的R 、R 是并联的；串联电路是将用电器逐个顺次连接起来的电路，电流只有一条路径，由
2 3
图知，要使R 、R 组成串联电路，则S 打开且S 掷向2。
1 2 1 2
针对练习2 在我国家庭电路中，电视机正常工作的电压为 伏，电视机与其它家用电器之间是
连接的（选填“串联”或“并联”）。
2、220； 并联 解析：家庭用电器正常工作的电压是220V；家庭电路中，各用电器之间是并联的。
针对练习3 将电压表和电流表的符号填入如图所示的电路中的圆圈内。要求：开关S闭合后，小灯泡L 和
1
L 并联，且都能发光。
2
3、如图所示
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

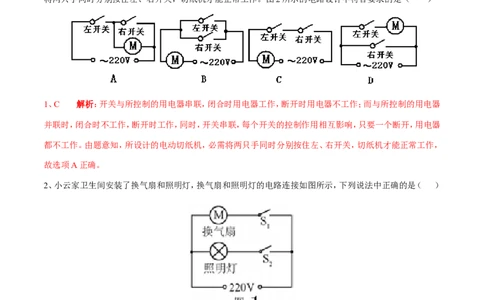

1、某造纸厂为杜绝操作工利用电动切纸机切纸时将手指损伤事故的发生，他们设计制造的电动切纸机，必需
将两只手同时分别按住左、右开关，切纸机才能正常工作。图2所示的电路设计中符合要求的是（ ）
1、C 解析：开关与所控制的用电器串联，闭合时用电器工作，断开时用电器不工作；而与所控制的用电器
并联时，闭合时不工作，断开时工作，同时，开关串联，每个开关的控制作用相互影响，只要一个断开，用电器
都不工作。由题意知，所设计的电动切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作，
故选项A正确。
2、小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:学|科|网]
3、小灯泡的结构如图甲所示，按图乙中 图连接
能让完好的的灯泡发光．在“怎样使两个小灯泡都亮起来”的活动中，小明采用如图丙所示的方法连接，结
果两个灯泡都亮了.这时，灯的连接方式是 .
3、C、串联 解析：用电器要工作，必须有一定的电流通过。灯丝的两端分别和金属螺纹壳、金属触头相连，
当灯丝 的两端与电源正负极构成通路时，灯泡发光。
A、D选项中灯泡未接入电路，电源被短路。B选项未形成通路。C选项电线的一端和电源的正极相连，电线的
另一端和电源的负极相连，电路构成通路，灯泡发光，故C选择正确。串联电路中电流只有一条路径，并联电
路中电流有两条或多条路径，图丙中电流只有一条，所以两灯是串联的。
4、小华喜欢听mp3机中的音乐，他在欣赏音乐时，耳机中的乐曲声是由耳机膜片____产生的。有一次小华不
小心把一边耳机的线扯断了，而另一边耳机仍有声音，根据此现象可以判断两边耳机是 的。（选填
“串联”或“并联”）。
[来源:]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
5、如图所示，试在两个虚线框内，填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。
[来源:Z。xx。k.Com]
5、如图所示
[来源:Z§xx§k.Com]
解析：开关跟用电器之间属于串联使用，要使开关都闭合时两灯组成并联电路，把开关和电灯看作一个
整体后，它们的首跟首相连，尾跟尾相连．由图可知把图中的开关和与其串联的电灯看作一个整体后，
另一个电灯和下面的虚线框跟它并列连接，所以下面的虚线框为开关，上面的虚线框为电源，如下图所
示：
6、在下图中的○里填上适当的电表符号，填上后要求电路成为正确的并联电路。
6、如图：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
解析：电压表与所测用电器并联，电流表与所测用电器串联。由题意知：要求两灯并联，则L1右边交点、L2上
边交点为两分支点，故下面应为电流表，中间应为电压表，上面应为电流表，如图所示。
1（. 多）【山东省潍坊市2015年中考物理试题】.如图，是一个能吹冷风、温风、热风的电吹风的简化电路．其中
M是电动机，通电后能吹风,R、R 是阻值相等的发热电阻丝
1 2
，通电后能发热．电吹风接通电源且开关S闭合后
A.若闭合S、S ，则吹出的是冷风
1 2
B.若闭合S、S，则吹出的是热风
1 2
C.若闭合S 或S，则吹出的是温风
1 2
D.若断开S、S，则吹出的是温风
1 2
~220V M S 1 S 2
R R
1 2
S

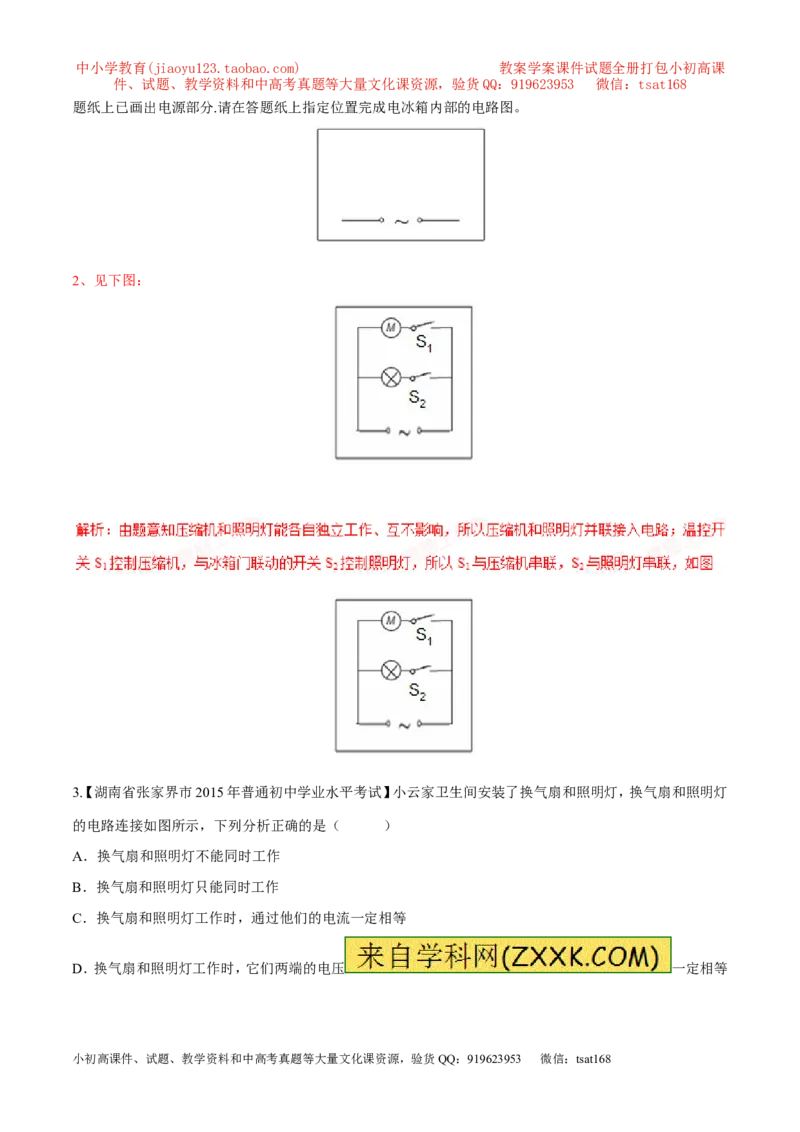

2.【山东省济南市2015年中考物理试题】电冰箱是现代家庭中最常用的家用电器.它内部的电路中主要包括
压缩机（其主要部件是电动机）和冷藏室内的照明灯。压缩机和照明灯能各自独立工作、互不影响;温控开关
S 控制压 缩机.与冰箱门联动的开关S 控制照明灯。答
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
题纸上已画出电源部分.请在答题纸上指定位置完成电冰箱内部的电路图。
2、见下图：
3.【湖南省张家界市2015年普通初中学业水平考试】小云家卫生间安装了换气扇和照明灯，换气扇和照明灯
的电路连接如图所示，下列分析正确的是（ ）
[来源:学_科_网]
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过他们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压 一定相等
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3、D 解析：由图示可知，两个用电器是并联的，同时闭合两个开关，两个用电器同时工作，故A错；当只
闭合其中一个开关时，只有一个用电器工作，故B错；由于两个支路的电阻不一定相等，所以通过的电流不一
定相等，故C错；由于是并联电路，故电压相等，D正确；应选D。
4、【福建省福州市2014初中毕业会考、高级中等学校招生考试】如图所示电路，若要使R、R 并联，则
1 2 [来源:学|科|网]
A.只闭合S B.只闭合S C.只闭合S、S D.只闭台合S、S
1 2 1 2 1 3
5、【四川省巴中市2014年中考物理试卷】如图所示的电路图中，要使灯泡L 和L 组成并联电路，应该是（
1 2
）
A．只闭合S B． 同时闭合S 和S，断开S
3 1 3 2
C． 同时闭合S 和S，断开S D．只闭合S
1 2 3 2
5、B 解析：A、只闭合S 时电流不流过L，电流只有一条路径，是L 的简单的电路，不符合题意；B、同时
3 1 2
闭合S 和S，断开S 时，电流有两条路径，分别流经灯泡L 和L，L 和L 组成并联电路，符合题意；C、同时
1 3 2 1 2 1 2
闭合S 和S 时电流不经用电器直接从电源正极流向负极，电源短路，是错误电路，不符合题意；D、只闭合S
1 2 2
时电流只有一条路径，电流依次流过L、L 和开关S，组成串联电路，不符合题意．答案选B
2 1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
6.【江苏省泰州市2015年初中毕业 、升学统一考试】如图甲是灯泡L和电阻R的I-U关系图像，灯丝电阻受
温度的影响，温度越高电阻越大．将L和R以两种不同的方式接在同一电源上，如图乙和丙．若乙图中U︰
1
U= m，丙图中I︰I= n，则下列关系式中正确的是
2 1 2
I/A
R
U U
L 1 2 I
L 1
L R
I
R 2
U/V
0 U U
甲 乙 丙
1 1 1
A．m=n B．m= C．m＜ D． m＞
n n n
7【. 福建省漳州市2015年中考物理试卷】微波炉的炉门开关S 断开，控制开关S 闭合时，微波炉不工作，S 与
1 2 1
S 都闭合时，微波炉正常工作，图中符合要求的电路是（ ）
1
7、A 解析：串联的各电路元件相互影响，不能独立工作，并联的各电路元件互不影响，能独立工作，根据
题意确定各电路元件的连接方式，然后选择电路。微波炉的炉门开关S 断开，控制开关S 闭合时，微波炉不
1 2
工作，S 与S 都闭合时，微波炉正常工作，说明两开关相互影响，不能独立工作，两开关是串联的，由图示电
1 1
路图可知，A正确。故选A。
8.【广西钦州市2015年中考物理试卷】如图所示的四个电路中，两灯泡属于串联接法的是（ ）
A． B． C． D．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
8、D 解析：A图中两灯属于并联连接的，两灯互不影响；B中的一个灯泡被短路，只有一个灯泡能发光；C
图中只闭合开关S 时，两灯为关联关系；D图中只闭合开关S 时，两灯串联连接；故应选D。
2 1
9、【广西省玉林市防城港市2014年初中毕业暨升学考试】经常用来做装饰的“满天星”小彩灯，
往往一个坏了，一串灯全都不亮，它们是 联。 马
路边的路灯，灯与灯之间是 联。
10、【湖北省咸宁市2014年初中毕业生学业考试】请在下图中根据标出的电流方向，从电池组、电流表、电压
表三个元件符号中选出两个，并分别填入电路的空缺处。填入后要求：①闭合开关，小灯泡L 和L 都能发光；
1 2
②小灯泡L 和L 并联连接。
1 2
10
解析：把用电器并列连接起来的电路叫做并联电路，要使小灯泡L 和L 并联连接，故左侧空缺处应为电流表，
1 2
右侧空缺处应为电源；在电源的外部电流从电流表正接线柱流出，负接线处流入，由图知，其下端应为电源正
极，如图所示。
