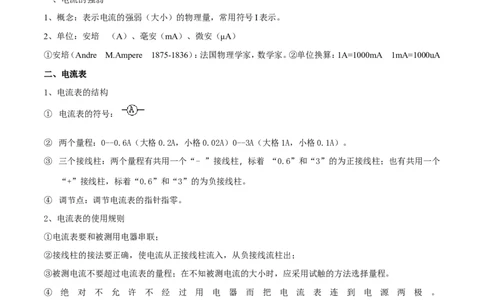

一、电流的强弱
1、概念：表示电流的强弱（大小）的物理量，常用符号I表示。
2、单位：安培 （A）、毫安（mA）、微安（μA）
①安培（Andre M.Ampere 1875-1836）：法国物理学家，数学家。②单位换算：1A=1000mA 1mA=1000uA
二、电流表
1、电流表的结构
① 电流表的符号：
② 两个量程：0--0.6A（大格0.2A，小格0.02A）0--3A（大格1A，小格0.1A）。
③ 三个接线柱：两个量程有共用一个“- ”接线柱，标着 “0.6”和“3”的为正接线柱；也有共用一个
“+”接线柱，标着“0.6”和“3”的为负接线柱。
④ 调节点：调节电流表的指针指零。
2、电流表的使用规则
①电流表要和被测用电器串联；
②接线柱的接法要正确，使电流从正接线柱流入，从负接线流柱出；
③被测电流不要超过电流表的量程；在不知被测电流的大小时，应采用试触的方法选择量程。
④ 绝 对 不 允 许 不 经 过 用 电 器 而 把 电 流 表 连 到 电 源 两 极 。
3、电流表量程的选择：
①果能够估测出电流的大小，可以根据估测值选择合适的量程；
②如果不能估测可用“试触法”选择合适的量程，电流表不要全部接入电路，闭合开关后用线头一点试触较
大的量程，如果指针示偏转较小选择小量程，如果指针示偏转较大选择大量程的量程。
4、电流表的读数
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
① 明确电流表所选量程；
② 确定电流表的分度值（一个小格代表多少）；
③ 接通电路后，看看表针向右总共偏过多少小格；
④ 电流表的指针没有正对某一刻度，在两个刻度之间，这时指针靠近那个值就读那个值。

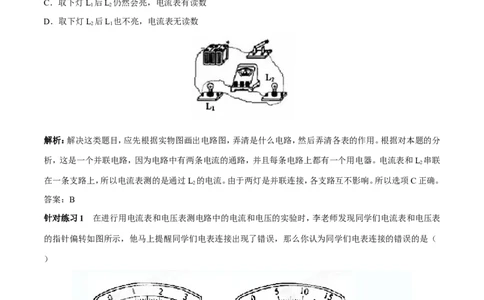

典型例题 在如图所示的电路中，闭合开关，下列说法中正确的是（ ）
A．电流表测的是通过灯L 的电流
1
B．电流表测的是通过灯L 和L 的总电流
1 2
C．取下灯L 后L 仍然会亮，电流表有读数
1 2
D．取下灯L 后L 也不亮，电流表无读数
2 1
解析：解决这类题目，应先根据实物图画出电路图，弄清是什么电路，然后弄清各表的作用。根据对本题的分
析，这是一个并联电路，因为电路中有两条电流的通路，并且每条电路上都有一个用电器。电流表和L 串联
2
在一条支路上，所以电流表测的是通过L 的电流。由于两灯是并联连接，各支路互不影响。所以选项C正确。
2
答案：B
针对练习1 在进行用电流表和电压表测电路中的电流和电压的实验时，李老师发现同学们电流表和电压表
的指针偏转如图所示，他马上提醒同学们电表连接出现了错误，那么你认为同学们电表连接的错误的是（
）
A. 电流表超过量程，电压表反接 B. 电流表、电压表均超过量程
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C. 电流表反接，电压表超过量程 D. 电流表、电压
表均反接
1、A 解析：电流表和电压表的连接要注意：1、电流都要正进负出，2、都要选择合适的量程，3、电流表要
串联在电路中，电压表要与被测电路并联。接入电表后，闭合开关，根据电表的指针位置可判断连接错误：1、
指针向左偏转，说明电表正负接反，2、指针偏向最右边，说明超过所选量程，3、指针向右偏转幅度较小（小于
满刻度的五分之一），说明选择量程太大。根据图中指针位置可看出电流表指针偏向最右边，说明电流表超过
量程，电压表的指针偏向最左边，说明电压表反接。选项A正确。
针对练习2 在“用电流表测电流”的实验中，小刚同学连接的电路如图所示。小丽发现其中有两处错误，
这两处错误是：
（1）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；（2）＿＿＿＿＿＿＿＿＿＿＿＿＿
＿＿。
针对练习3 小明连接了如图所示的电路，当开关闭合后，L、L 都发光，其中L 的亮度更大。小明将电流表
1 2 2
先后串联在A、B、C处，则三次电流表的读数
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A.处最大 B.处最大 C.处最大 D.三处一样大
3、D 解析：串联电路中的电流处处相等。故选D
1、下列估测与实际情况相符的是
A．人沐浴时水的温度一般是60℃ B．一个中学生的正常体重约为50N
C．初中生跑100m所需的时间约为8s D．教室里日光灯正常工作时的电流约为0.15A
1、D 解析：A选项中人沐浴时小的温度一般接近人的体温，约35—37℃；B选项中一个中学生的正常体
重约为500N；C选项中初中生跑100m所需的时间约11—
13s；D选项中通过日光灯的电流约为0.2A左右，故本
题正确选项是D。
2、小明在“探究串联电路电流特点”时，他应选择两个规格__ ____的（填“相同”或“不相同”）小灯泡的。
小明在连接电路时把一只开关和两只小灯泡连接后，刚把线路两端接到电源两极，两灯就亮了，他在实验操
作中的不当之处是： 。
3、在图20所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S后，灯
L 和L 都能发光，且电流表只测量通过灯L 的电流。
1 2 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3、如图所示：
解析：由于电流表与所测用电器串联。由图可知，灯L 和L 应采用并联接法，且电流表只测量通过灯L 的电
1 2 2
流，故电流表应与灯L 串联，如图所示。
2
4、水管中的水流有大有小，在相同的时间内，从水管中流出的水越多，水流就越大．导体中的电流也有大小，
电流是由电荷的定向移动形成的，在一定时间内，通过导体某一横截面的电荷越多，即电荷量越多，电流就越
大．
物理上电流的大小用电流强度（简称电流）表示，你能否类比你所学的类似知识，给电流强度下个定义，电流
强度等于（用文字表达） ；国际上通常用字母I表示电流，如果用Q表示通过导体横截面的电荷量，t表
示通电时间，那么电流 ，与电荷量Q以及时间t三者的
关系可以用数学表达式I＝ 表示，如果上式中Q的单位用C（库伦），时间t的单位用s（秒），电流
，的单位就是A（安培）．
[来源:]
（1）如图导体 a与导体b连接通电，通过导
体a的电流与通过 导体b的电流 （选填：相等、
不相等）．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（2）若加在导体两端的电压为15伏时，通过导体横截面的电量是20库，那么导体消耗的电能为 焦，
使用的公式是 ．
（3）电工学中常用“电导”这个物理量表示导体的导电能力．“电导”的表示符号为“G”，它实质上是
电阻R的倒数，即G＝1/R．现 有甲、乙两个导体，电导
分别为G 和G，当它们并联时总电导G并＝ ；当它们串联时总电导G串＝ ．
1 2
5、如图所示的电路中，当闭合开关S时，电流表A，A，A 的示数分别是1.6A、0.8A、0.6A，则通过灯泡L、
1 2 3 1
L 和 L 的电流分别是_________ A、_________ A和_________ A。
2 3
5、 0.8 0.2 0.6 解析：三个灯泡并联，电流表A，A，A 的示数分别是1.6A、0.8A、0.6A，电流表A，测量
1 2 3 1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
通过L、 L 和 L 的总电流， A 测量通过 L 和 L 的总电流，A 测量通过L 的电流为0.6A，通过灯泡L 的电
1 2 3 2 2 3 3 3 2
流为0.8A-0.6A=0.2A；通过灯泡L 的电流为1.6A-0.8A=0.8A。
1
6、甲、 乙、丙三根镍铬合金丝，其横截面积关系S >S
甲 乙
=S ，长度关系为L =L <L 。将它们分别接在同一电路中，则通过它们的电流大小关系是
丙 甲 乙 丙
A. I >I >I B. I >I =I C. I <I <I D. I =I <I
甲 乙 丙 甲 乙 丙 甲 乙 丙 甲 乙 丙
1.【甘肃省兰州市2015年初中毕业生学业考试】在如图所示的电路中，下列分析不正确的是
[来源:.Com]
A．只闭合S 时，L 发光、L 不发光，A 测L 的电流，A
1 1 2 1 1 2
无示数
B．只闭合S 时，L、L 都发光，A、A 的示数相等
3 1 2 1 2 [来源:.Com]
C．闭合S、S 时，L、L 都发光，A 有示数，A 无示数
1 2 1 2 1 2
D．闭合S、S 时，L、L 都发光，A、A 均有示数
1 3 1 2 1 2
1、D 解析： A．只闭合S 时，只有灯泡L 发接入电路，L 发光、L 不发光，A 测L 的电流，A 无示数，正
1 1 1 2 1 1 2
确；B．只闭合S 时，灯泡L、L 组成串联电路，L、L 都发光，电流表测量串联电路电流，A、A 的示数相等，
3 1 2 1 2 1 2
正确；C．闭合S、S 时，灯泡L、L 组成并联电路，电流表A 测量L 电流，灯泡L、L 都发光，A 有示数，电流
1 2 1 2 1 1 1 2 1
表A 没有接入电路，无示数，正确；D．闭合S、S 时，仅L 发光，L 被短路，“L、L 都发光，”错，A 有示数，
2 1 3 1 2 1 2 1
A 无有示数，错，符合题意选D。
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
2．【山东省泰安市肥城市2015届九年级中考第三次模拟】如图甲所示电路，两灯正常发光，电流表A 的示数
1
为0.6A，电流表A 的示数如图乙所示。则
2
A．两灯是串联连接的 B．流过L 的电流是2.6A
1 [来源:Z|xx|k.Com]
C．流过L 的电流是2A D．干路电流是3.2A
2
3．【安徽省合肥市庐阳区2015届九年级二模考试】如图所示电路中，电源电压保持6V不变，L 和L 上分别
1 2
标有“6V 1W”、“6V 3W”的字样，闭合开关S、S，两灯都能发光，当把开关S 断开时，灯泡L 的亮度及
1 2 2 1
电流表示数的变化情况是：
第17题图
A．L 正常发光，电流表示数变小
1
B．L 正常发光，电流表示数变大
1
C．L 亮度增大，电流表示数不变
1
D．L 亮度减小，电流表示数变小
1
3.A 解析：闭合开关S、S，两 灯都能发光，两个灯
1 2
泡是并联的，电流表测量是两个灯泡的总电流，当把开关S 断开时，灯泡L 不发光，并联电路中各支路互不
2 2
影响，灯泡L 正常发光，电流表测量的是灯泡L 的电流，根据并联电路电流的关系得到电流表的示数变小。
1 2
4. 【四川省自贡市2015年中考物理试题解析】如图所示，在“○”处可以连接电流表或电压表测量电路中的
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
电流、电压，为使L 与L 串联，以下做法正确的是（ ）
1 2
A. a为电流表，b为电压表，c为电流表
B. a为电压表，b为电压表，c为电流表
C. a为电流表，b为电流表，c为电压表
D. a为电流表，b为电流表，c为电流表
5、【. 湖北省咸宁市2015年初中毕业生学业考试】在如图所示的电路中，两只电流表规格相同，都有两个量程
（0～0.6A以及0～3A），且R =R 。闭合开关S，电阻R
1 2
、R 及R 均有电流通过，两只电流表的指针偏转角度相同，则通过电流表A 的电流是通过电流表A 电流的
1 2 3 1 2
倍，R ：R ：R = 。
1 2 3
5、5 1：1：2 解析：分析电路，电阻R 、 R 、R 是
1 2 3
并联电路，电流表A 测量电阻R 的电流，电流表A 测量干路电流。闭合开关S，电阻R 、R 及R 均有电流通
1 3 2 1 2 3
过，两只电流表的指针偏转角度相同，说明A 表利用3A量程，A 表利用0.6A量程，则通过电流表A 的电流
2 1 2
是通过电流表A 电流的5倍；R =R ，并联电压相同，通过电阻R 、R 及R 的电流之比是2：2：1，则R ：R ：
1 1 2 1 2 3 1 2
R =1：1：2。
3
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
6.【湖南省永州市2015年初中学生学业考试】如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到
端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，通过灯L的电流为
A。[来源:Z+xx+k.Com]
6、b；0.3 解析：闭合开关前滑动变阻器的滑片应滑到接入电路阻值最大处，根据电路图滑动变阻器的滑
片P应滑到b端接入电路阻值最大。电流表的示数如乙图所示，电流表使用量程为0～0.6A，分度值为
0.02A，通过灯L的电流为0.3A。
7、【湖南省永州市2015年初中学生学业考试】请根据图所示的实物图，画出对应的电路图。
7、
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
8.【广西省崇左市2015年初中毕业升学统一考试】（6分）在如图（a）所示的电路中，电源电压U=4V，电阻
R =20Ω。闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数如图（b）所示。求：
1
（1）电流表A 的示数；（2分）
1
（2）滑动变阻器连入电路的阻值。（4分）
9、【2014年中考•济南市】（6分）小军通过观察发现，电风扇通电后，它的转速是由慢逐渐变快的。他想：在这
一过程中， 通过电风扇的电流时怎样变化的呢？ 为了探究这一问题，小军找来了如图所示的实验器材，其
中玩具电风扇的铭牌上标有 “1.5V 0.42W”的字样。
（ 1 ） 请 你 用 笔 画 线 代 替 导 线 ， 将 小 军 实 验 的 实 物 图 电 路 连 接 起 来 。
（2）小军连好实验电路，检查无误后闭合开关，观察电流表示数的变化情况。发现电风扇通电后转速由慢逐渐
变快时， 电流表的示数变化情况与电阻通电后电流表的示数变化情况差不多。他推测：会不会是因为过程短
暂，导致了从电流表的示数变化判断不出电流实际变化的情况呢？
小民认为用小灯泡替换电流表会大大改善实验的效果。于是，小军和小民将电流表换成 了小灯泡，同时改用
两节电池串联做电源， 重新进行了实验， 观察发现： 刚闭合开关时， 灯泡最亮，之后则逐渐变暗，最后稳
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
定在一个较暗的亮度上。小军和小民的实验表明：“电风扇通电后，通过电风扇的电流变化情况是
。 ”
[来源:学.科.网Z.X.X.K]
（3）比较这两次实验，你认为在实验中用电流表和小灯泡来显示电流各有什么好处？在 以后的实验中如果
需要，你会怎样选择？ 。
9、（1）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（2）灯泡与风扇串联，二者电流相同，灯泡越亮，说明电路中电流越大，故根据观察现象可知，电风扇通电后，
通过电风扇的电流的变化情况是：先较大，后减小，后不变；
（3）电流表和灯泡有不同的特点，电流表可以准确读出电流的大小，而灯泡的亮度也能直观反映电流的变化．
灯泡有一定的电阻，关键时可保护电路，电流表电阻几乎为零，当短路时会有烧坏的危险．
故在选择时，在需要准确测出电流值时，选择电流表；在不需要准确测量电流值，且电路其他元件可能会有短
路危险时，选择 灯泡．
10、在“用电流表测电流”的实验中
（1）连接电路中的开关应处于______状态。
（2）在实验中发现指针反偏，这是因为________________________
（3）如图所示，在研究并联电路电流关系的电路中，若测得A、B、C三处的电流分别是I、I、I，电流表接在B
A B C
处，指针在E处，电流表接A处，指针在F处，则I=_______，I=_________.
A C
